תרגילים בגרפיקה דו ממדית

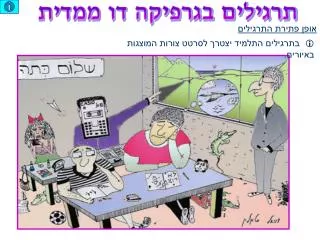

1. תרגילים בגרפיקה דו ממדית אופן פתירת התרגילים • בתרגילים התלמיד יצטרך לסרטט צורות המוצגות באיורים.

2. תרגיל 1: א. שינוי צלע מלבן ב. שינוי שפת מעגל מטרה: סרטטו את הצורות המופיעות באיורים א ו-ב. ב. א.

3. פתרון תרגיל 1 א - שינוי צלע של מלבן 1. בחרו בצורת המלבן. 2. עברו ממצב של קבוצה (Group) למצב של פירוק קבוצה (Ungroup). 3. גררו את הנקודה (המסומנת בכחול) הצידה. 4. החזירו את הצורה שיצרתם למצב Group. ב. מלבן המוכן לעריכה (ניתן להבחין בכך לפי הנקודות המופיעות לאורך הצלעות) במצב Ungroup. ג. גרירת נקודה (המוקפת בעיגול כחול) למיקום המבוקש משנה את שפת המלבן ומעצבת אותו מחדש. א. מלבן בצורתו ההתחלתית, במצב Group. ד. קיבלנו את הצורה הנדרשת והחזרנו אותה למצב Group.

4. פתרון תרגיל 1 ב - שינוי שפת מעגל 1. בחרו בצורת האליפסה. 2. צרו עיגול בעזרת מקש Shift במקלדת. 3. עברו ממצב של קבוצה (Group) למצב של פרוק קבוצה (Ungroup). 4. גררו את ידית הכוונון של כל נקודה למיקום חדש, עד שתקבלו את הצורה המבוקשת. 5. החזירו את הצורה החדשה למצב Group. ב. מעגל המוכן לעריכה (ניתן להבחין בכך לפי הנקודות המופיעות על שפת המעגל), במצב Ungroup. ד. קיבלנו את הצורה הנדרשת, והחזרנו אותה למצב Group. ג. בעזרת הזזת ידיות הכוונון יצרנו את הצורה הזאת. א. מעגל בצורתו ההתחלתית, במצב Group.

5. תרגיל 2: ציור פני חתול Daniel Stukalin מטלה: ציירו על משטח הציור פני חתול.

6. פתרון 2 1. בחרו בצורת האליפסה. 2. פרקו את האליפסה לתת-קבוצה (Ungroup). 3. כדי לצייר את אוזני החתול, הוסיפו 2 נקודות לאורך השפה העליונה של האליפסה במקומות המסומנים בעיגול. 4. גררו מעלה את ידיות הכוונון (המסומנות בחץ) של הנקודות שהוספתם.

7. פתרון 2 (המשך) 5. הוסיפו קו כדי לסרטט את פיו של החתול. 6. הוסיפו נקודה באמצע הקו ושנו אותו לקו עקום. 7. כדי לצייר את עינו של החתול בחרו בצורת האליפסה, יצרו ממנה עיגול (הקפידו ללחוץ על מקש Shift במקלדת בזמן סרטוט העיגול). 8. העתיקו את העין, ומקמו אותה ליד העין הקודמת שסרטטתם.

8. פתרון 2 (המשך) 9. עתה, נסרטט את השפם: א. תחילה סרטטו קו ישר בצד הימני של פני החתול. ב. העתיקו פעמיים את הקו כדי ליצור את החלק הימני של השפם. ג. חזרו על אותן פעולות כדי ליצור את החלק השמאלי של השפם. קיבלנו פני חתול. 10. הקשה עם העכבר על משטח הציור תגרום להופעת הנקודות שסייעו לנו בסרטוט פני החתול.

9. תרגיל 3: סיבוב של שני קווים ב- 180 מעלות מטלה: סובבו שני קווים היוצאים מנקודה אחת בזווית של 180 מעלות (ראו את האיור שלמטה)

10. פתרון 3 1. סרטטו קווים היוצאים מנקודה אחת כפי שמראה הדוגמה שלפניכם. 2. העתיקו את הצורה שרסטטם. 3. הציבו את סמן העכבר על הצורה שהעתקתם ולחצו על הלחצן הימני של העכבר. 4. בחלון שיופיע בחרו Rotate. 5. הקלידו את זווית הסיבוב המבוקשת - 180 מעלות. 6. אשרו את הפעולה (O.K).

11. תרגיל 4: סרטוט רצף קווים Daniel Stukalin מטלה: סרטטו קו רצף כמו באיור שלפניכם.

12. פתרון 4 1. סרטטו משולש משלושה קטעים ישרים. 2. לאחר שיווצר משולש הוסיפו נקודה באמצעות כלי הוספת נקודה. 3. שחררו את הסמן על ידי כלי הקשה על הלחצן הימני של העכבר. 4. בחרו בסמן (Selection) שבסרגל הכלים, והציבו אותו על הנקודה שהוספתם. 5. גררו את הנקודה שהוספתם אל המקום המבוקש. 6. עשו את הפעולות שבסעיפים 5 ו-6 גם על הצלע השניה.

13. תרגיל 5: ציור בית ועץ באמצעות צורות גיאומטריות בסיסיות מטלה: ציירו בית ועץ מצורות גיאומטריות בסיסיות. פתרון 5 1. סרטטו ריבוע שיהיה קירות הבית. 2. העתקו את הריבוע, והקטן אותו למידות משטח הציור. 3. באמצעות הסמן הוספו חלון לבית. 4. צורו גג הבית והצמד אותו לבניין. 5. אחד לקבוצה את קיר הבית והגג הזזו אותה ימינה ולמטה. 6. סרטטו מלבן, וצורו ממנו גזע של עץ. 7. סרטטו ומקמו אותו מעל המלבן. הוא יהיה צמרת העץ. 8. אחדו לקבוצה את הגזע והצמרת והזזו אותה לשמאל הבית.

14. תרגיל 6: ציור פרח Daniel Stukalin מטלה: ציירו פרח מנקודות ומקטעים ישרים (כמו באיור).

15. פתרון 6 1. פתחו קובץ חדש. 2. כנסו למשטח הציור. 3. סרטטו טרפז. 4. לחצו על כלי הסבת נקודה (Convert point). סמנו את אחת הנקודותעל ידי לחיצה עליהם. מופיעות שתי ידיות שמאפשרות לעקם את הקטע הישר. 6. חזרו על הפעולה בצלע השנייה.

16. פתרון 6 (המשך) 7. הוסף נקודה באמצעות כלי הוספת נקודה ושנה את מיקום הנקודה בחלק העליון של הפרח. 8. עם הסמן ניתן יהיה עתה להזיז את הנקודה שנבחרה לכיוון המבוקש. במקרה שלנו - למטה.

17. פתרון 6 (המשך) 10. חזרו כמה פעמים על סדרת הפעולות שבסעיפים 7 ו-8, עד שתקבלו את גביע הפרח. 11. הוסיפו לפרח גבעול כלומר קו אנכי. 12. לצורך הוספת עלה לפרח ציירו טרפז או ריבוע לצד הגבעול. 13. כדי לצייר את עלה הפרח, בחרו בצורת הריבוע ושנו את צלעותיו בהתאם.

18. תרגיל 7: צור מגן-דוד ממצולעים מטלה: ציירו מגן דוד ממצולעים (כמו באיור).

19. פתרון 7 1. סרטטו משושה מהצורות הבסיסיות. 2. עכשיו סרטטו משולש שווה צלעות מהצורות הבסיסיות. 3. העתיקו את המשולש 6 פעמים. 4. סובבו כל משולש, בעזרת כלי סיבוב דו- ממדי, או על ידי הקלדת נתוני זווית הסיבוב החלון המאפיינים, כדי להצמיד אותו לצלעות המשושה. 5. אחדו את המשושה והמשולשים לקבוצה.

20. תרגיל 8: בניית מבוך נבחרי עיר העתיד החליטו על הקמת גן עם מבוך ענק למען תושבי העיר שהרבו להתלונן על היעדר מקומות בילוי. הם בנו דגם של המבוך העתידי המוצג לפניכם. מטלה: בנו גם אתם מבוך דומה על פי הדגם שמוצג באיור. שלבי פתרון 1. פתחו קובץ חדש. 2. כנסו למשטח הציור. 3. בסרגל כלים בחרו בכלי הציור (pen tool). 4. בסיום סרטוט המבוך אחדו את כל הקווים לקבוצה.
