  1. Inženjerstvo površina Vežba 9 – Ispitivanje elektronima AleksandarMiletić Fakultet tehničkih nauka

  2. Interakcija elektrona

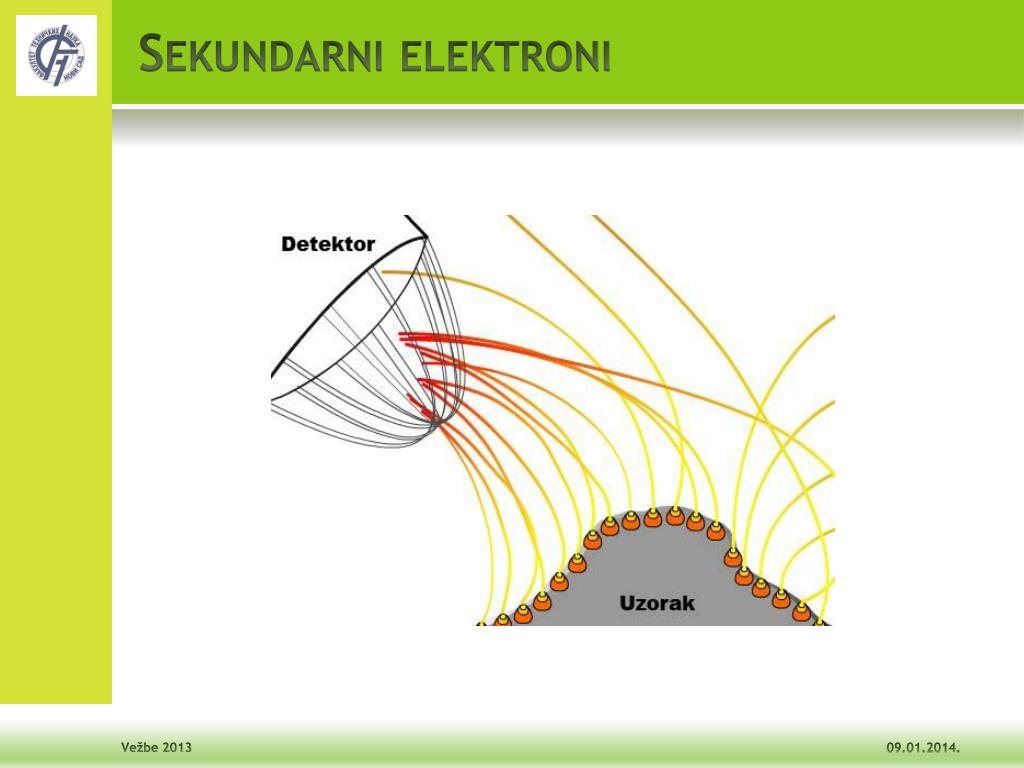

  3. Sekundarni elektroni

  4. Sekundarni elektroni

  5. Sekundarni elektroni

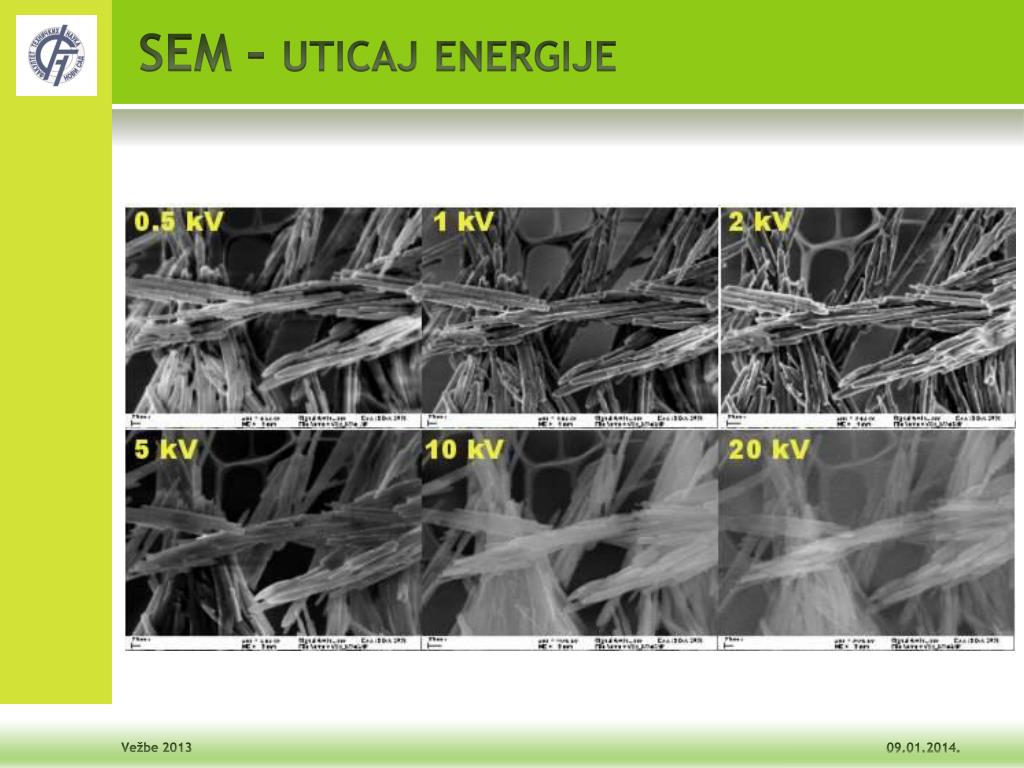

  6. SEM – uticaj energije

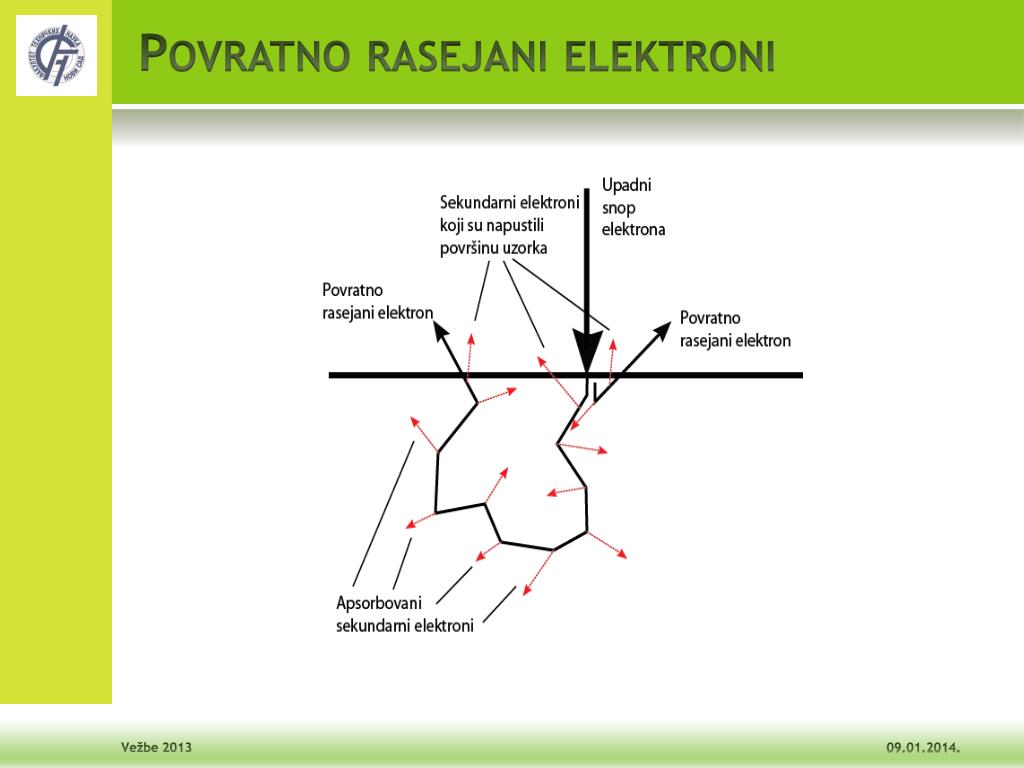

  7. Povratno rasejani elektroni

  8. Povratno rasejani elektroni

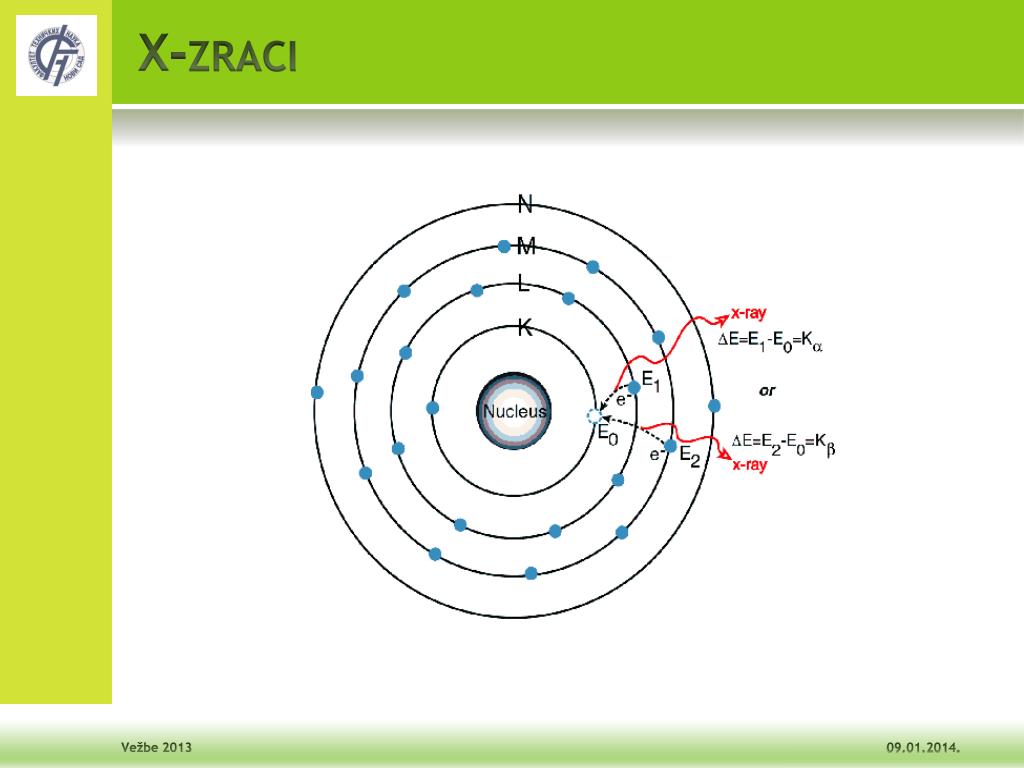

  9. X-zraci

  10. Ožeovi elektroni

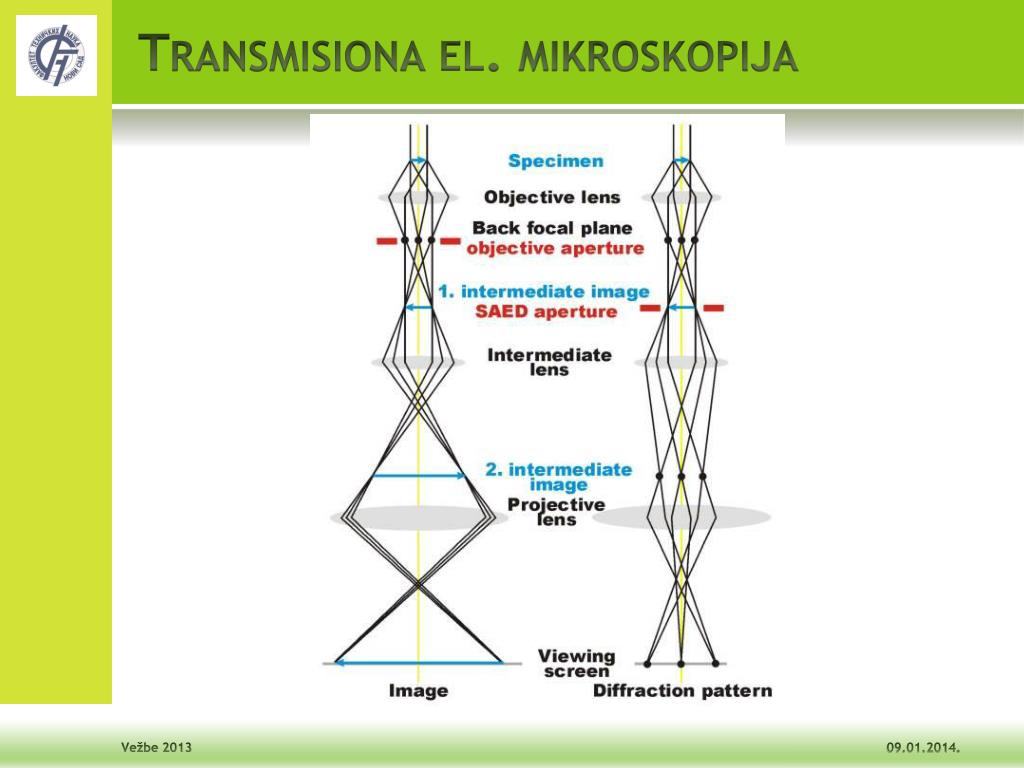

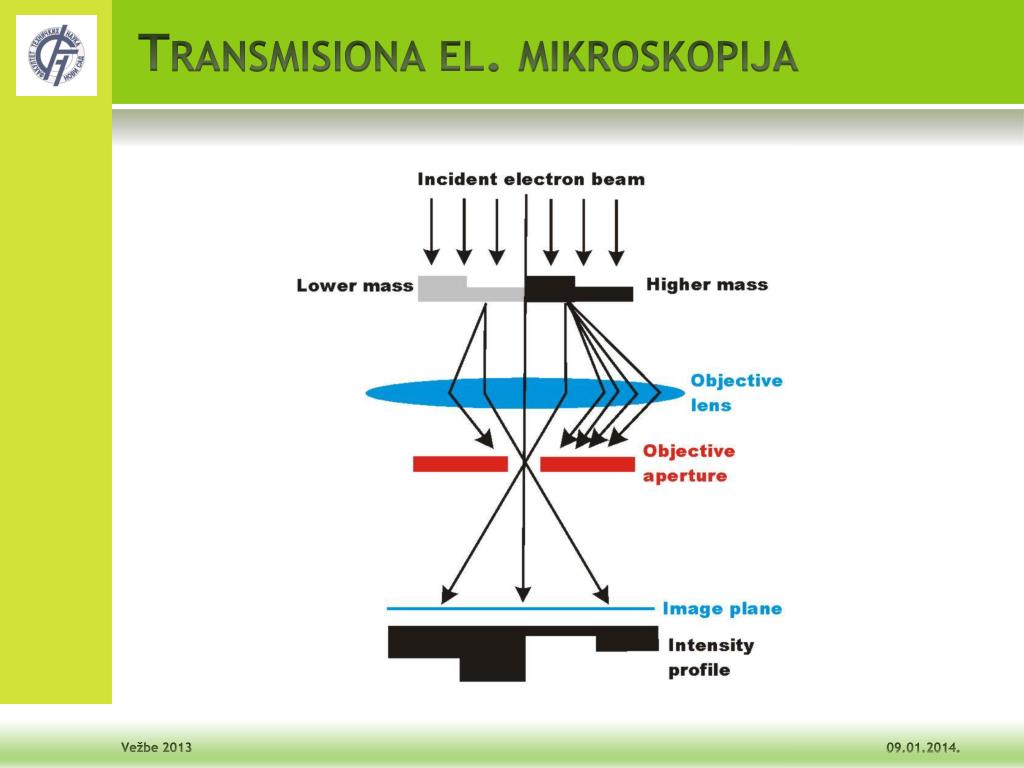

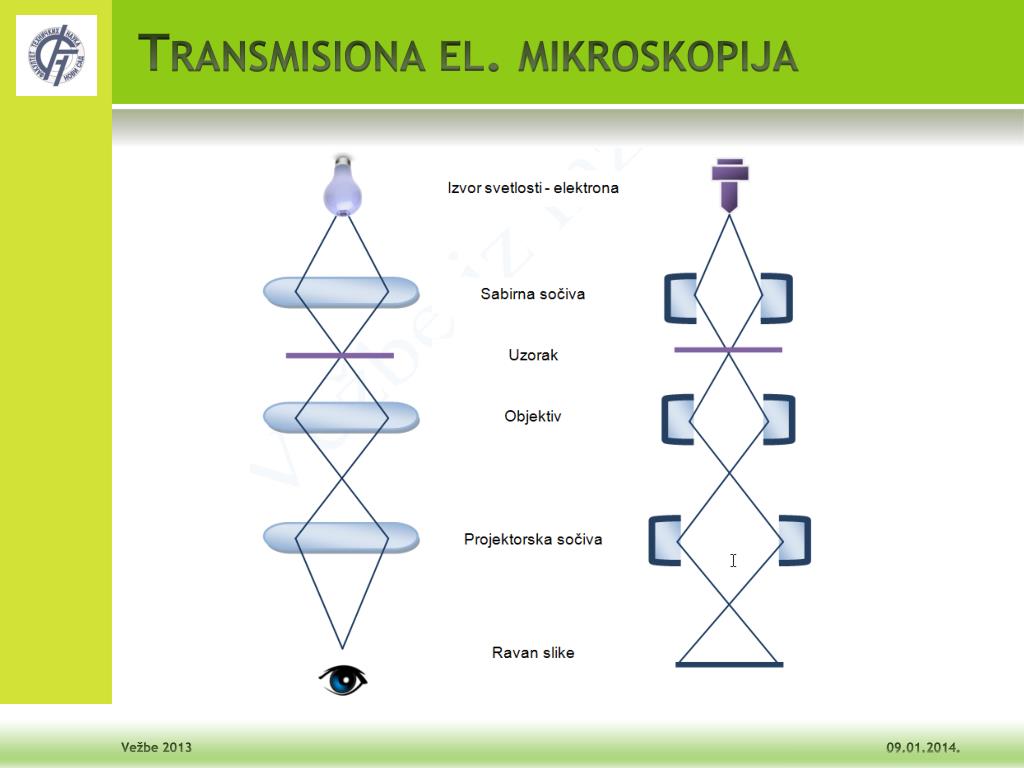

  11. Transmisiona el. mikroskopija

  12. Transmisiona el. mikroskopija

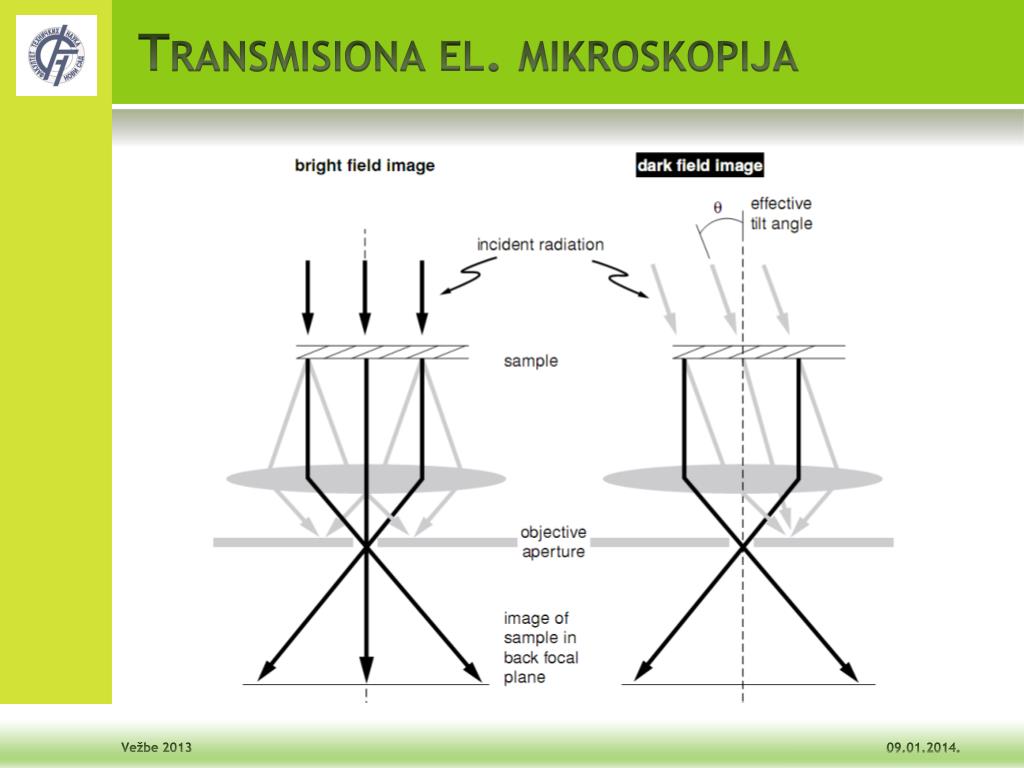

  13. Transmisiona el. mikroskopija

  14. Transmisiona el. mikroskopija

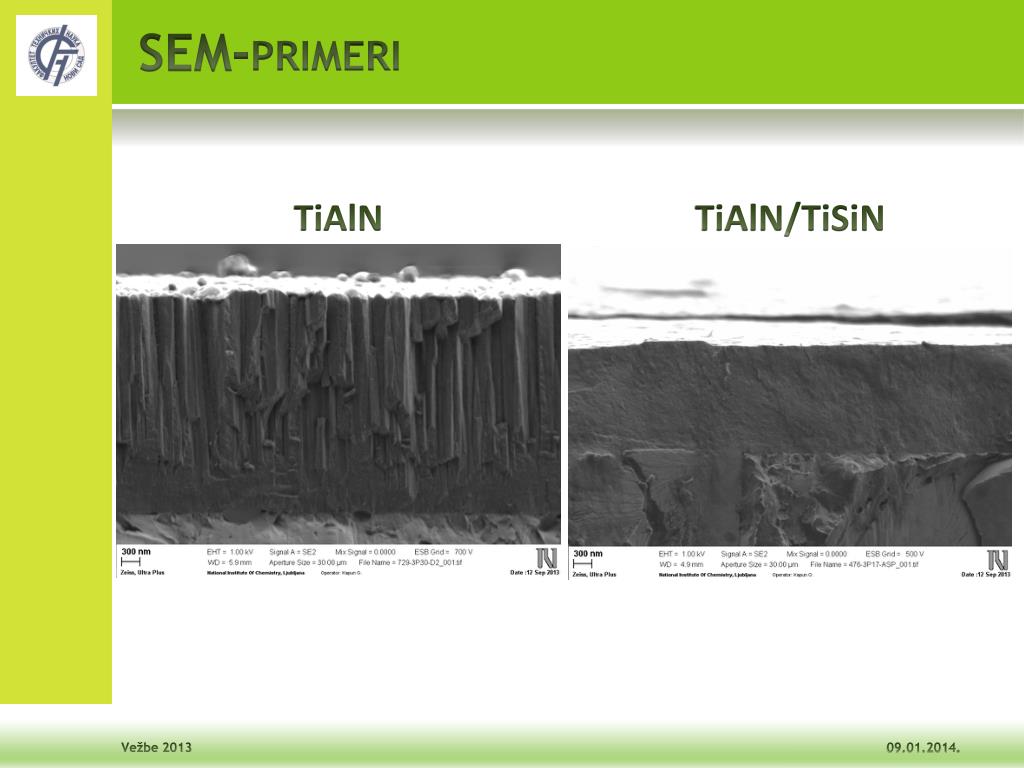

  15. SEM-primeri TiAlN TiAlN/TiSiN

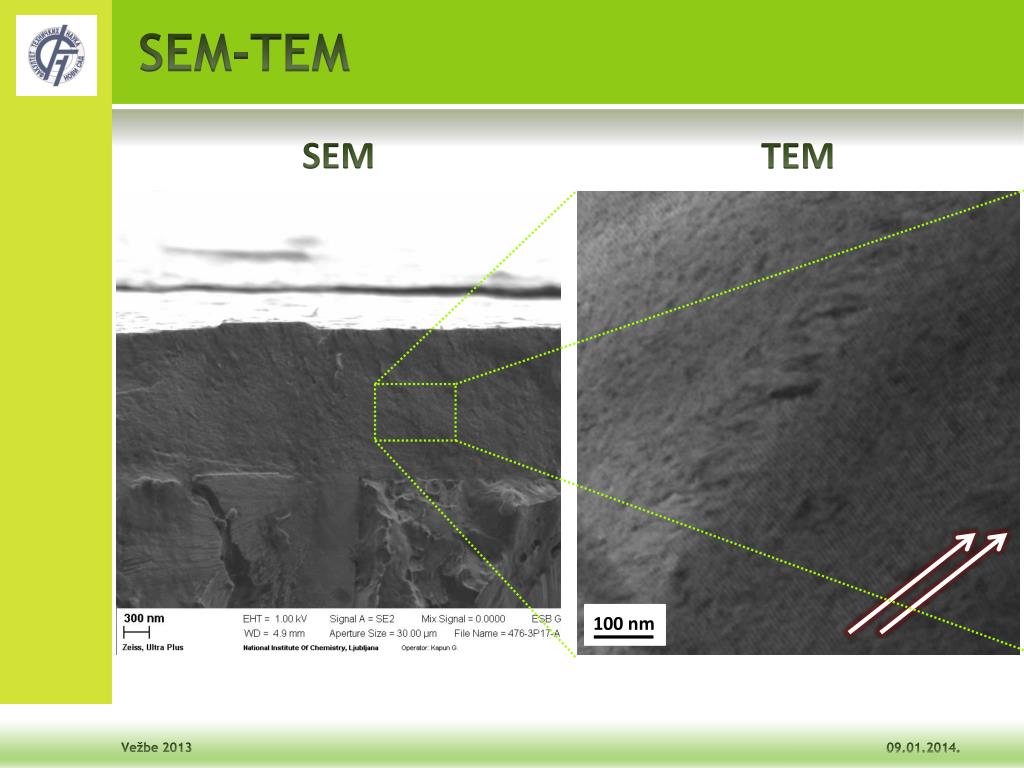

  16. SEM-TEM SEM TEM 100 nm

  17. TEM-primeri Svetlo polje - BF Svetlo polje - BF 20 nm 100 nm

  18. TEM-primeri Svetlo polje - BF Tamno polje - DF 20 nm 20 nm

  19. TEM-primeri Svetlo polje - BF HRTEM (200) (200) (200) (200) (200) (111) (111) (111) (200) 20 nm 5 nm

  20. EDS

  21. WDS

  22. EDS vs. WDS - brzina analize spektra • Prednost EDS-a je brza analiza gde se pritiskom na jedno dugme može analizirati kompletan spektar hemijskih elemenata. • Kod WDS se u datom trenutku mogu detektovati samo oni elementi za koje su podešeni spektrometri, analiza svih elemenata zahteva veliki broj podešavanja spektrometara.

  23. EDS vs. WDS - brzina brojanja i ponovljivost • Vreme potrebno za obradu jednog pulsa kod EDS analize iznosi oko 10-50µs dok kod WDS analize ono iznosi oko 0,5-1µs. • Postoje poneki EDS sistemi koji mogu „brojati“ brže ali na račun smanjenja energetske rezolucije.

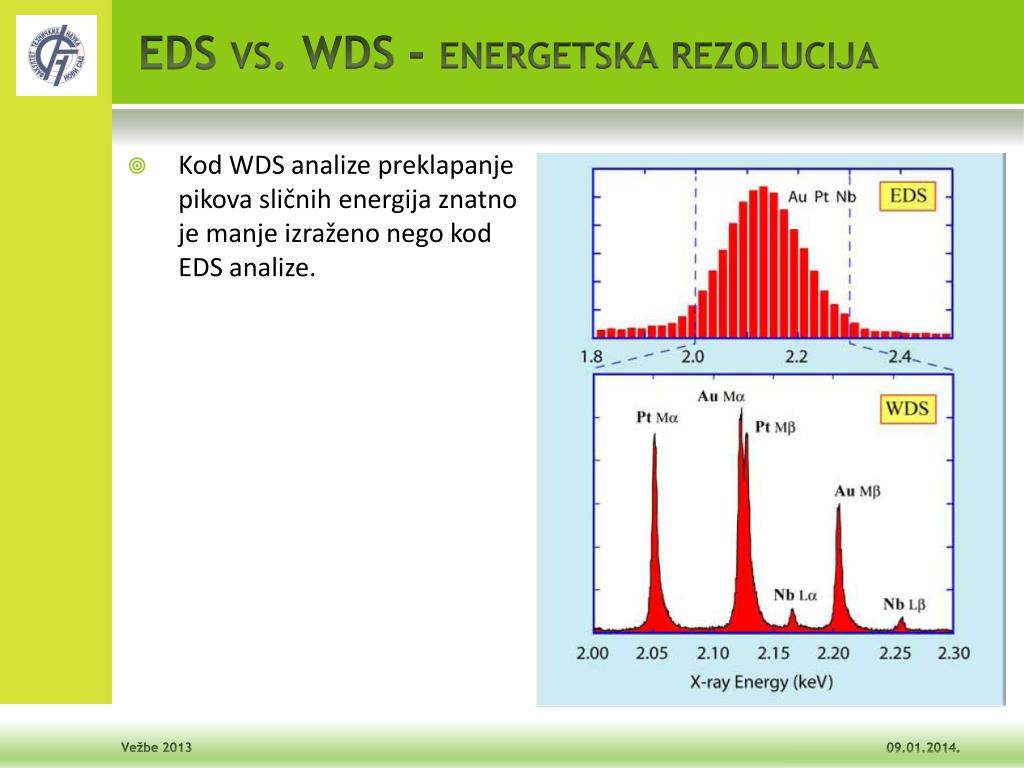

  24. EDS vs. WDS - energetska rezolucija • Kod WDS analize preklapanje pikova sličnih energija znatno je manje izraženo nego kod EDS analize.

  25. EDS vs. WDS - prag detekcije • Većina elemenata periodnog sistema mogu se detektovati WDS analizom ako ih ima 0.01 težinskog%, a EDS analizom ako ih ima 0.1 težinskog%. • Pored ovoga lagani elementi (Be, B, C, N, O i F) mogu se bolje detektovati WDS analizom. Kod EDS-a za lakše elemente prag detekcije može pasti ispod 10.000÷100.000 ppm.

  26. EDS i WDS – mapiranje elemenata The X-ray mapping of the Ni-based alloy/AISI 4140 steel interface, which was obtained at 1000 °C for 0 min, shows BEI morphology and its dispersion of B, C, Si, Cr, Fe and Ni.

  27. EDS i WDS – mapiranje elemenata The X-ray mapping of the Ni-based alloy/AISI 4140 steel interface, which was obtained at 1180 °C for 0 min, shows BEI morphology and its dispersion of B, C, Si, Cr, Fe and Ni.

  28. EELS Pik nultog gubitka energije (eng. zero loss peak - ZL) Region velikog gubitka energije (eng. high loss region) Region malog gubitka energije (eng. low loss region)

  29. EELS - mapiranje Fast simultaneous access to multiple analytical TEM data streams with GIF Tridiem and STEMPack http://www.gatan.com/answers/answer1.php 09.01.2014.

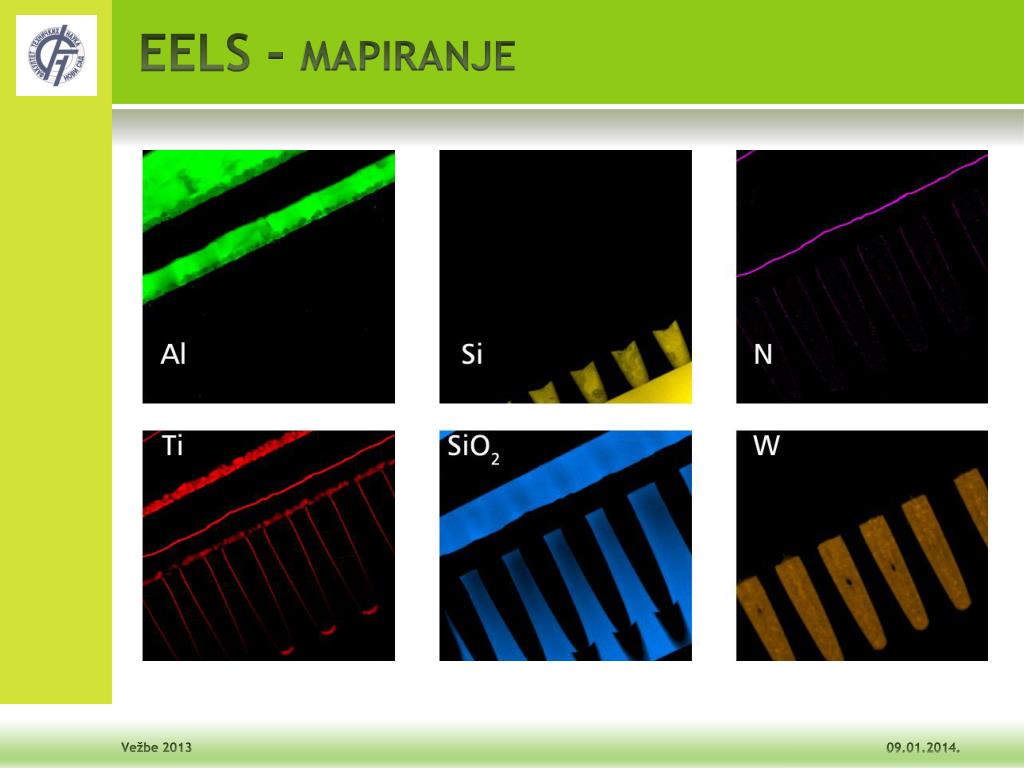

  30. EELS - mapiranje

  31. EELS - mapiranje

  32. Hvala na pažnji! • Inženjerstvo površina
