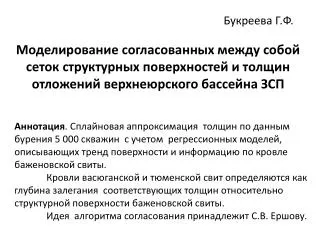

  1. БукрееваГ.Ф. Моделирование согласованныхмежду собойсеток структурных поверхностей и толщинотложений верхнеюрского бассейна ЗСП Аннотация. Сплайновая аппроксимация толщин по данным бурения 5 000 скважин с учетом регрессионных моделей, описывающих тренд поверхности и информацию по кровле баженовской свиты. Кровли васюганской и тюменской свит определяются как глубина залегания соответствующих толщин относительно структурной поверхности баженовскойсвиты. Идея алгоритма согласования принадлежит C.В. Ершову.

  2. Рамки и скважины проектов по изучению юрских отложений южной части ЗСП

  3. Фактический материал: использованы скважины из проектов, но не сетки Наличие сеток по проектам • Проекты: • Томск • Новосибирск • Мегион • Омск • Нижневартовск • Юганск • Юг Тюмени • Южный Салым • Восток ХМАО • Юго-восток ХМАО • Шаим • Восток скв. 1,3,4.

  4. Разделение территории ЗСП на полигоны для построения суммарной толщины баженовской и георгиевской свит

  5. Выбор регрессионных моделей для создания сетоккосвенной информации Для южной части ЗСП Сетка косвенной информации для R (правой части)создавалась на основе регрессионной модели, рассчитанной поданным бурения 1604 скважин(R = 0.41): sbg-vsR2r.grd = -712.14228 +0.06039*x – 0.02213*y – 0.00713*bgse8vR2.grd Построение аналогичной сетки для L(левой части)осуществлялосьпо регрессионной модели, полученной по данным бурения 1549 скважин (R = 0.52): sbg-vsL2r.grd = 599.99624 - 0.04504*x + 0.00721*y – 0.00605*bgse8vL2.grd Для северной части ЗСП Для косвенной сетки R (правой части) карты найдена регрессионная модель по 124 скважинам ( R = 0.5): nbg-vsRr.grd = 4025.9209 – 0.1841*x – 0.1672*y - 0.0568*krbg Косвенная сетка для M (средней части) карты строилась по регрессионной модели, полученная по 590 скважинам (R = 0.69): nbg-vsMr.grd = -5334.7466 + 0.3732*x + 0.0258*y + 0.0361*krbg ДляL (левой части) карты регрессионная модельполученапо 42 скважинам (R = 0.87): nbg-vsLr.grd = -2170.7542 + 0.1415*x + 0.0327*y + 0.0028*krbg Для района Карского моря Выбран фрагмент площадью (13380-14534) х (7625-8510) км. Ниже приведена регрессионная модель, найденная по пробуренным здесь 77 скважинам (R = 0.34): gol7625r = 702.8153 – 0.0916*y – 0.0191*krbg, по которой построена сетка косвенной информации.

  6. Структурная карта по кровле баженовской свиты (ее аналогов) ЗСП Для северной половины ЗСП минимальная абс. отм. - -4093 м в скв. Ень-Яхинскойскв. 501, средняя - -2684 м Для южной половины ЗСП минимальная абс. отм. - -3147 м в Салымскойскв. 159, средняя - -2519 м

  7. Оценка качества картопостроения сеток для баженовской свиты

  8. Суммарная толщина баженовскойи георгиевской свит(и их аналогов) ЗСП В северной половине ЗСП максимальная толщина - 703 м в Долганскойскв. 2 средняя - 78 м В южной половине ЗСП максимальная толщина - 162 м в Новоаганскойскв 202 м средняя - 27 м

  9. Суммарная толщина баженовской (ее аналогов), георгиевской и васюганской (ее аналогов) свит ЗСП Для северной половины ЗСП максимальная толщина - 821 м (Долганская скв.2) средняя - 130 м Для южной половины ЗСП максимальная толщина - 206 м (Зимняя скв. 6) средняя - 92 м

  10. Толщина васюганской (ее аналогов) свиты ЗСП В северной половине ЗСП максимальная толщина - 223 м в Ермаковской скв. 3, средняя - 69 м В южной половине ЗСП максимальная толщина - 130 м в Широковскаяскв. 39, средняя - 27 м

  11. Структурная карта по кровле васюганской свиты (ее аналогов)ЗСП Для северной половины ЗСП минимальная абс. отм. - -4171м в Еньяхинскойскв. 501, средняя - -2687 м Для южной половины ЗСП минимальная абс. отм - -3137 м в Гольданской скв. 843, средняя - -2548 м

  12. Структурная карта по кровле тюменской свиты ЗСП Для северной половины ЗСП минимальная абс. отм. - -4234 м в Еньяхинскойскв. 501, средняя абс. отм. - -2765 м Для южной половины ЗСП минимальная абс. отм. - -3209 м в Гольданской скв. 843 средняя - -2606 м

  13. Толщина баженовской свиты ЗСП Для северной половины ЗСП средняя толщина - 45 м, максимальная - 281 м Долганскаяскв. 2 Для южной половины ЗСП средняя толщина - 24 м, максимальная - 128 м в Широковскаяскв. 39

  14. СПАСИБО ЗА ВНИМАНИЕ!
