LEI DE OHM

LEI DE OHM. OBSERVEM OS DOIS CIRCUITOS. A. V. A. V. 50 V. 100 V. SE COLOCAR-MOS A MESMA RESISTÊNCIA NOS DOIS CIRCUITOS. ?. 50 V. 100 V. A. V. A. V. 1 A. 2 A. VARIANDO A TENSÃO E MANTENDO A RESISTÊNCIA FIXA. A CORRENTE VARIA NA MESMA PROPORÇÃO. OBSERVEM

zona
Download Presentation

LEI DE OHM

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. LEI DE OHM

  2. OBSERVEM OS DOIS CIRCUITOS

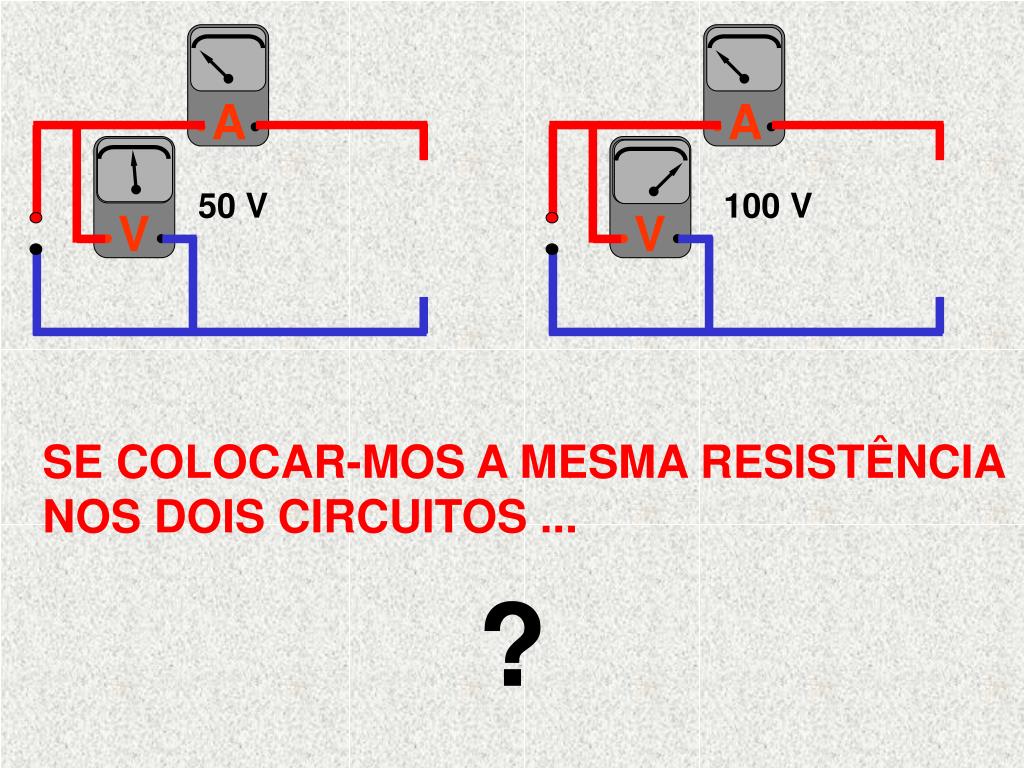

  3. A V A V 50 V 100 V SE COLOCAR-MOS A MESMA RESISTÊNCIA NOS DOIS CIRCUITOS ... ?

  4. 50 V 100 V A V A V 1 A 2 A VARIANDO A TENSÃO E MANTENDO A RESISTÊNCIA FIXA. A CORRENTE VARIA NA MESMA PROPORÇÃO

  5. OBSERVEM OS DOIS CIRCUITOS NOVAMENTE

  6. A V A V 100 V 100 V SE APLICAR-MOS A MESMA TENSÃO NOS DOIS CIRCUITOS E MUDARMOS A RESISTÊNCIA... ?

  7. 100 V 100 V A V A V 2 A 1 A R = 50 R = 100  MANTENDO A TENSÃO FIXA E VARIANDOA RESISTÊNCIA A CORRENTE VARIA NO SENTIDO OPOSTO

  8. CONCLUSÃO QUANTO MAIOR A TENSÃO MAIOR A CORRENTE ELÉTRICA. QUANTO MAIOR A RESISTÊNCIA MENOR A CORRENTE ELÉTRICA.

  9. LEI DE OHM V V V I V I I I = R

  10. LEI DE OHM I V I = R

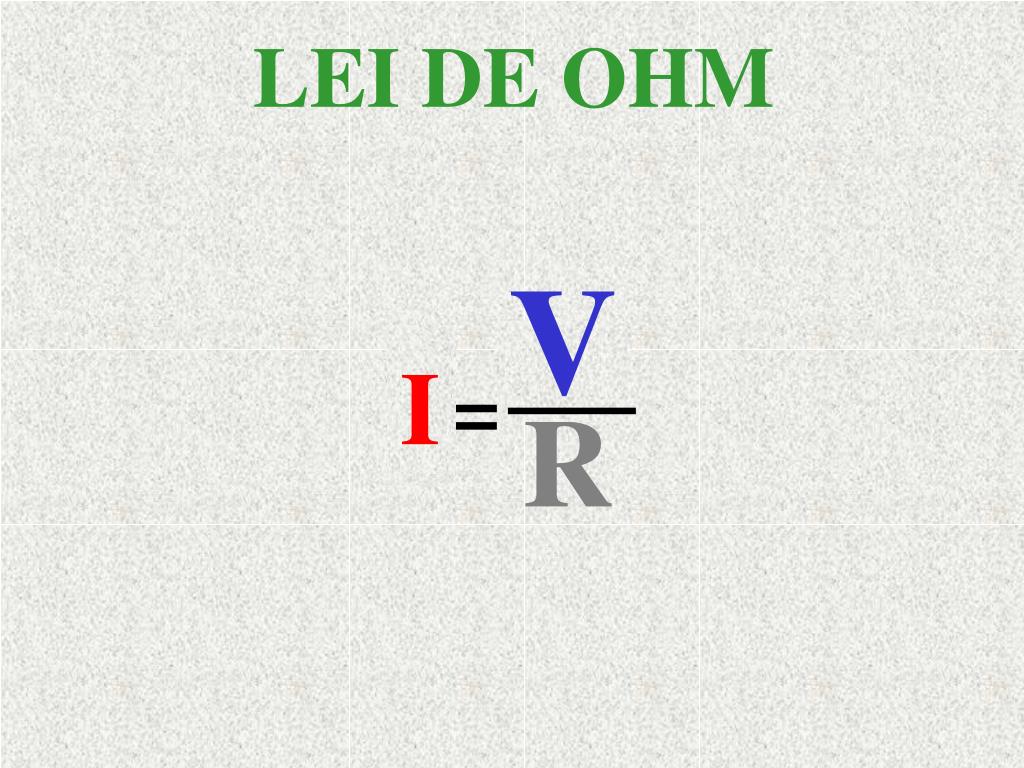

  11. LEI DE OHM V I I = R

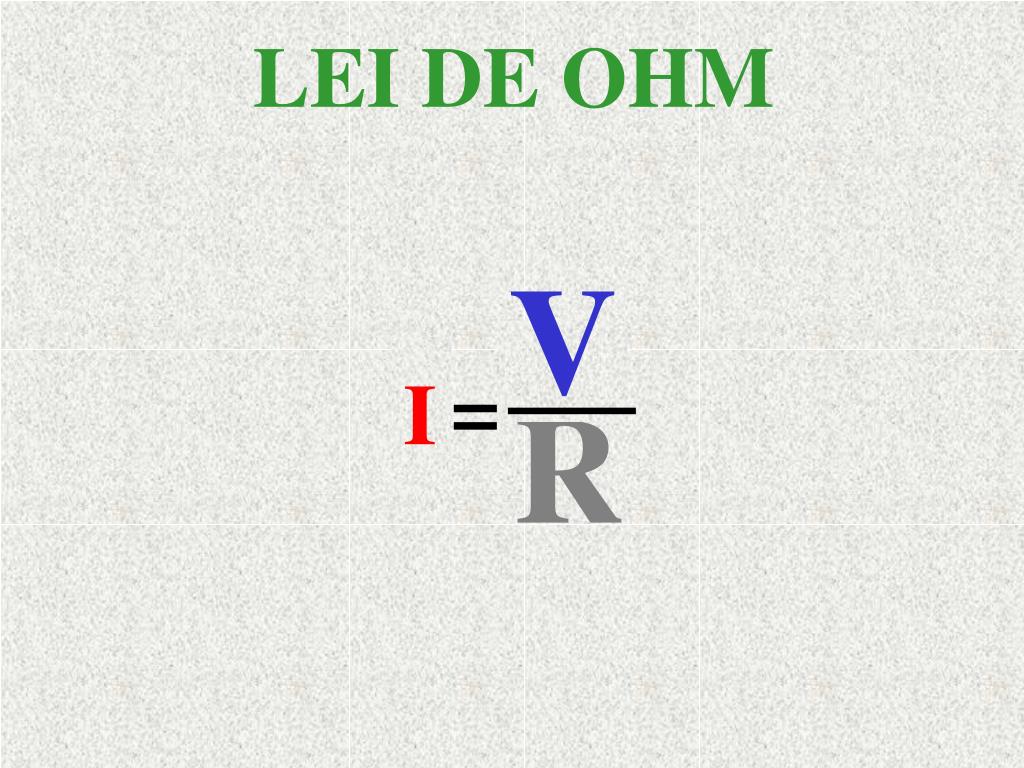

  12. LEI DE OHM V I = I R

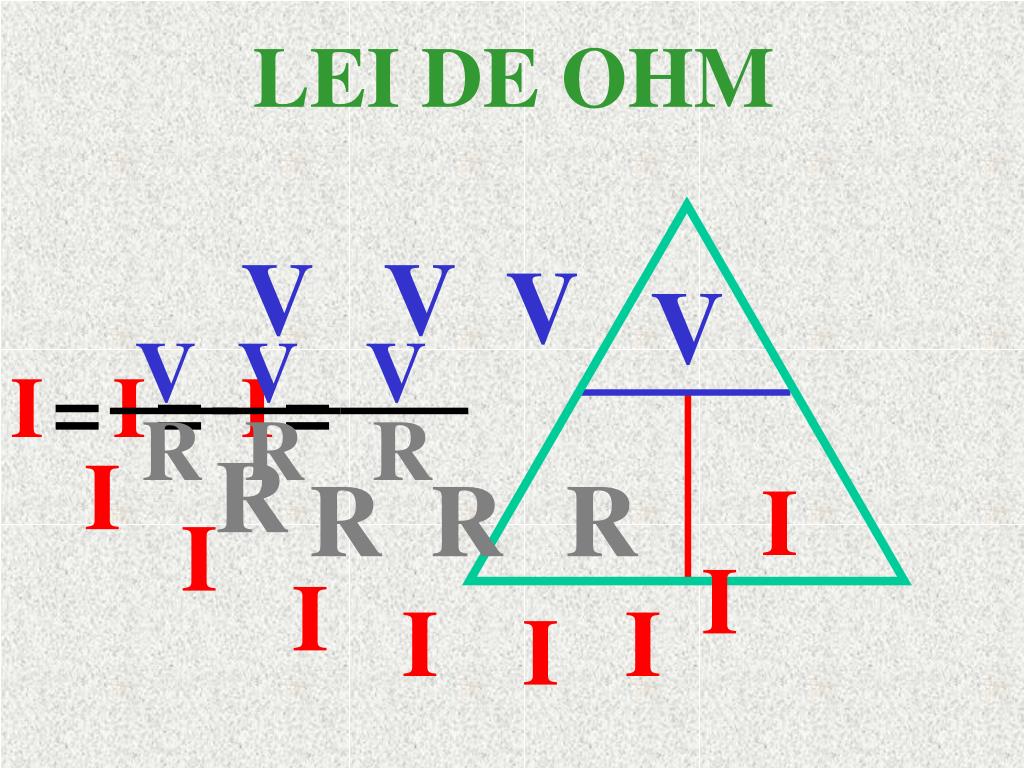

  13. V V V I I I = = = R R R LEI DE OHM V V V V R I R R R I I I I I I I

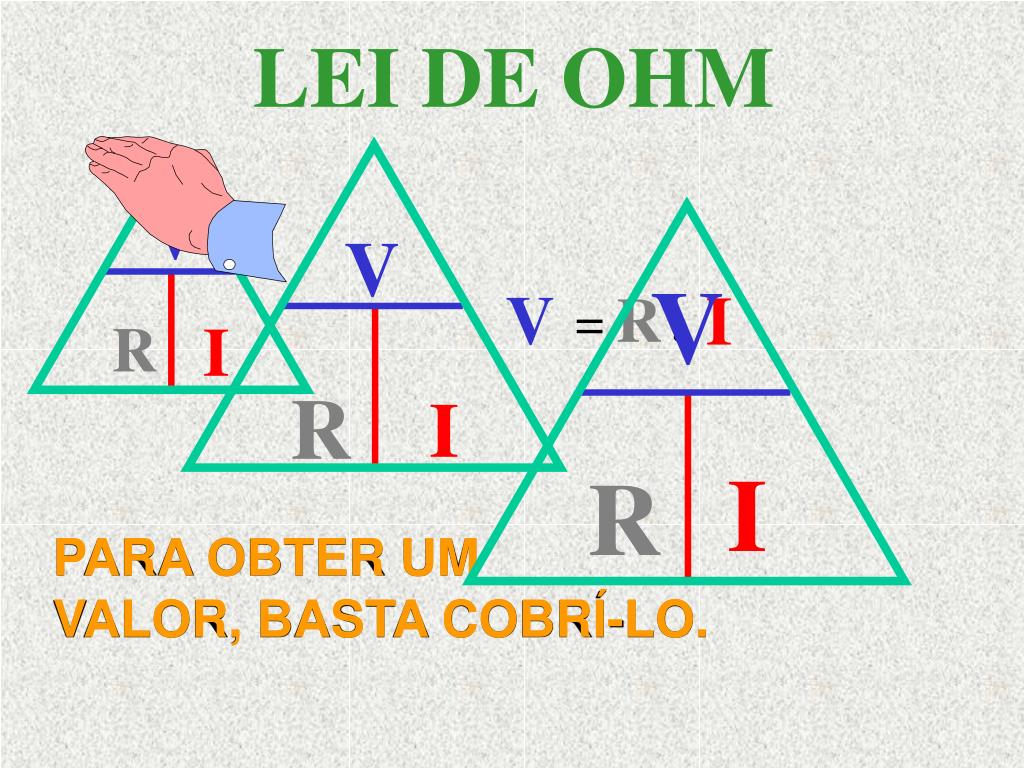

  14. V V V I R I R R I LEI DE OHM V I R = PARA OBTER UM VALOR, BASTA COBRÍ-LO.

  15. RESISTÊNCIA DE UM CONDUTOR

  16. FAZENDO UMA ANALOGIA COM A ÁGUA

  17. OBSERVE DOIS CANOS DE ÁGUA. EM QUAL DELES A ÁGUA PASSA COM MAIOR FACILIDADE ?

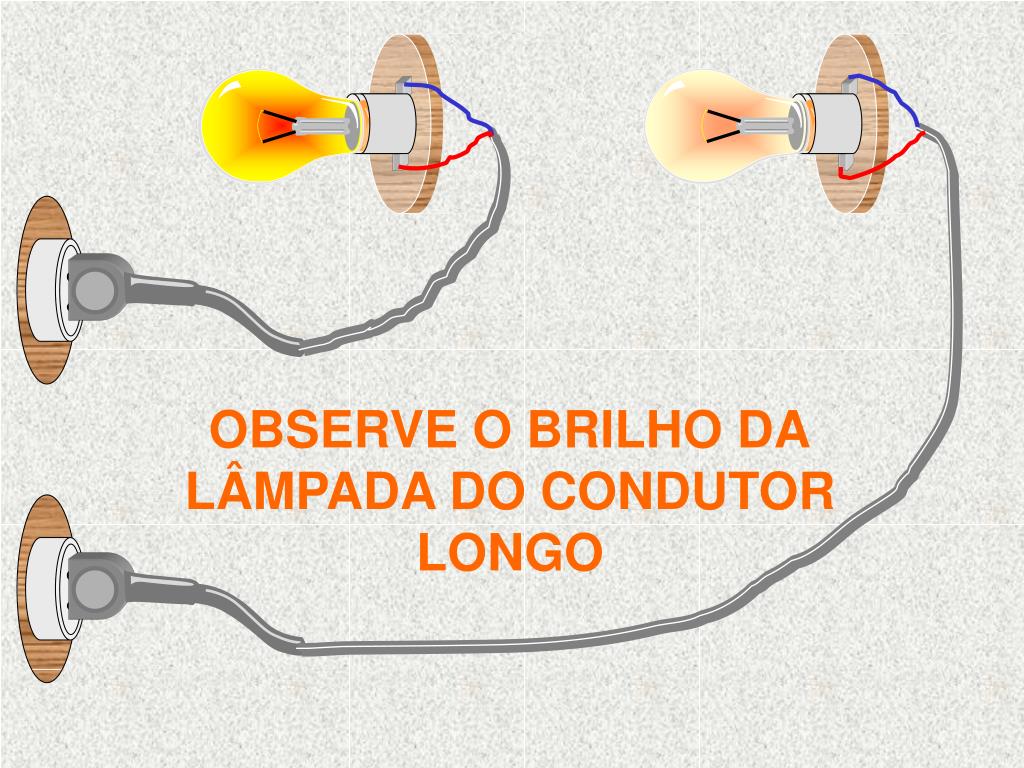

  18. OBSERVE O BRILHO DA LÂMPADA DO CONDUTOR LONGO

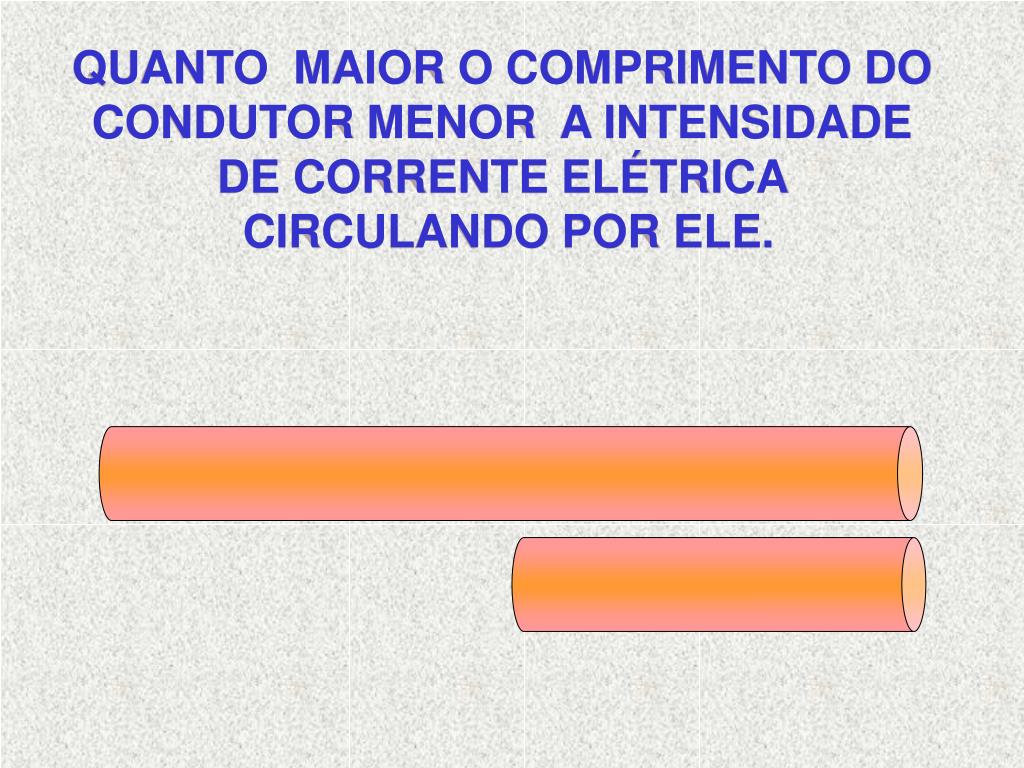

  19. QUANTO MAIOR O COMPRIMENTO DO CONDUTOR MENOR A INTENSIDADE DE CORRENTE ELÉTRICA CIRCULANDO POR ELE.

  20. VAMOS PEGAR MAIS DOIS CANOS DE ÁGUA . EM QUAL DOS DOIS CANOS A ÁGUA PASSA COM MAIOR FACILIDADE ?

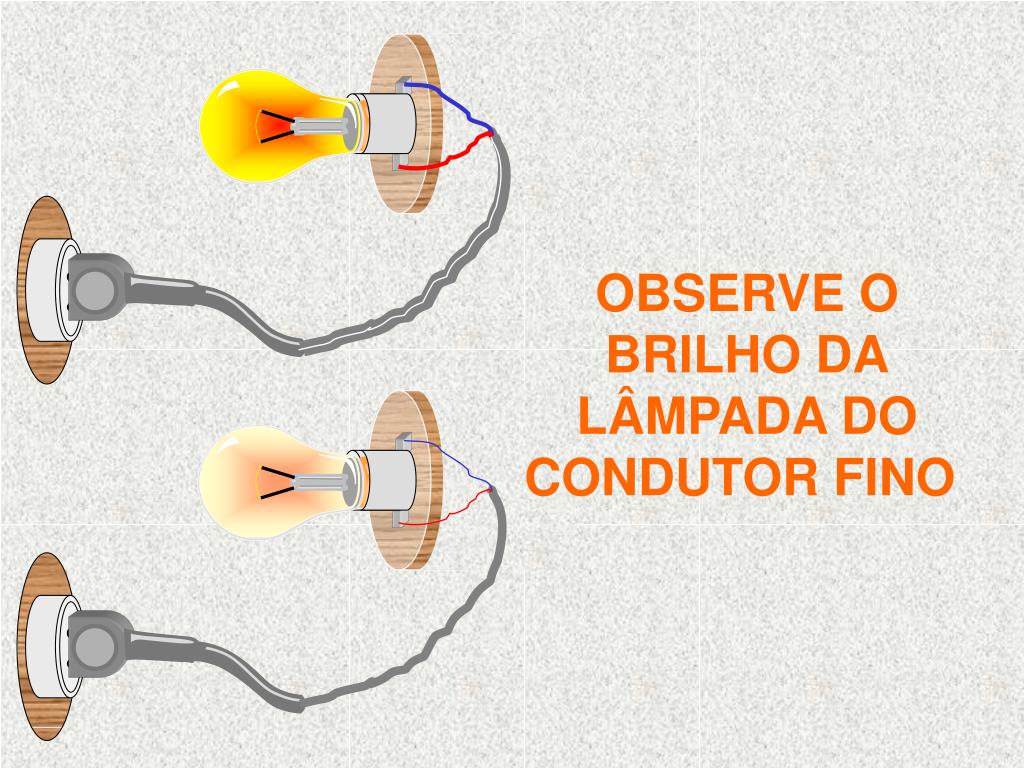

  21. OBSERVE O BRILHO DA LÂMPADA DO CONDUTOR FINO

  22. QUANTO MAIOR A SEÇÃO DO CONDUTOR MAIOR A INTENSIDADE DE CORRENTE ELÉTRICA CIRCULANDO POR ELE.

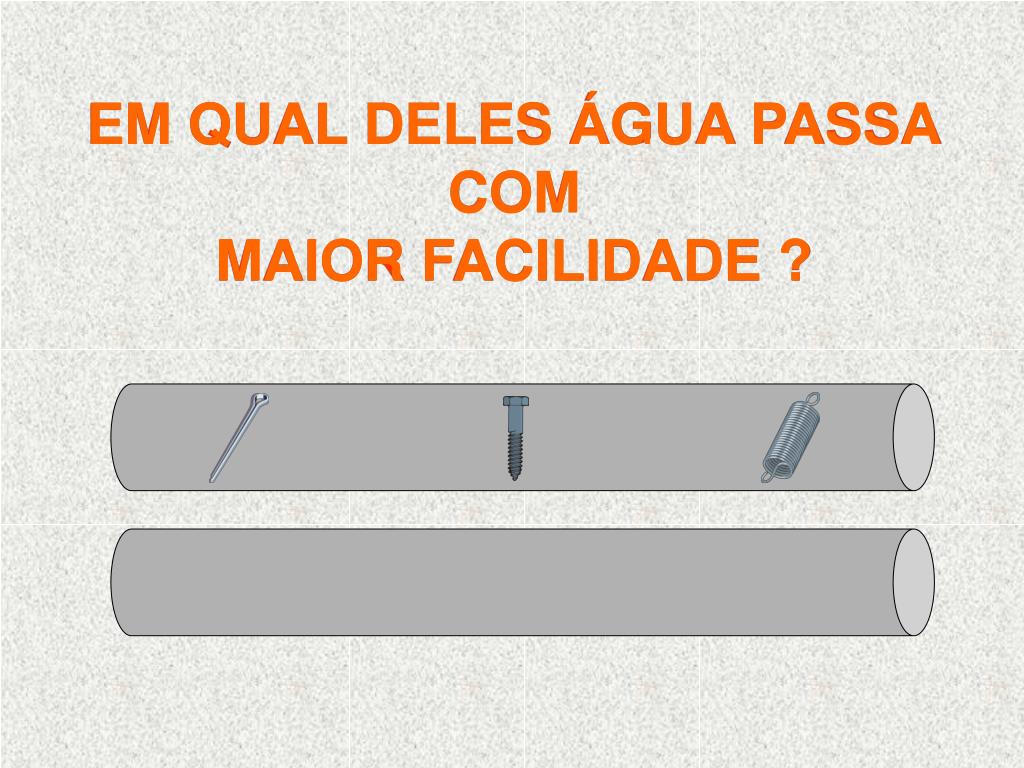

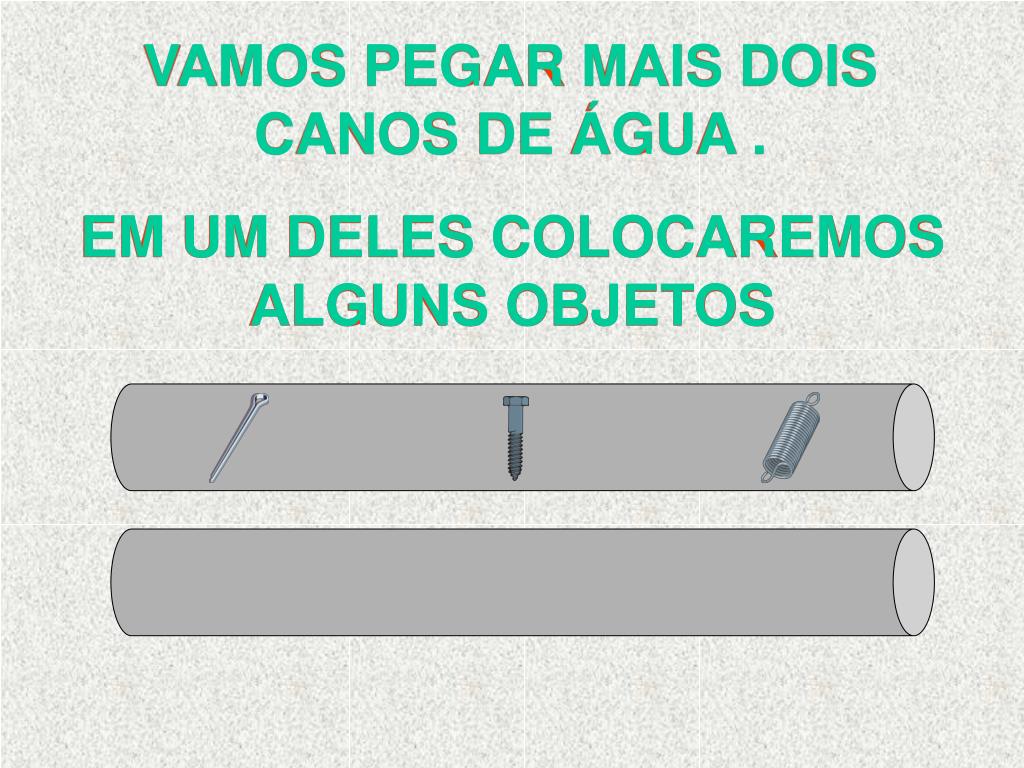

  23. VAMOS PEGAR MAIS DOIS CANOS DE ÁGUA . EM UM DELES COLOCAREMOS ALGUNS OBJETOS

  24. EM QUAL DELES ÁGUA PASSA COM MAIOR FACILIDADE ?

  25. NIQUEL CROMO COBRE OBSERVE O BRILHO DAS DUAS LÂMPADAS

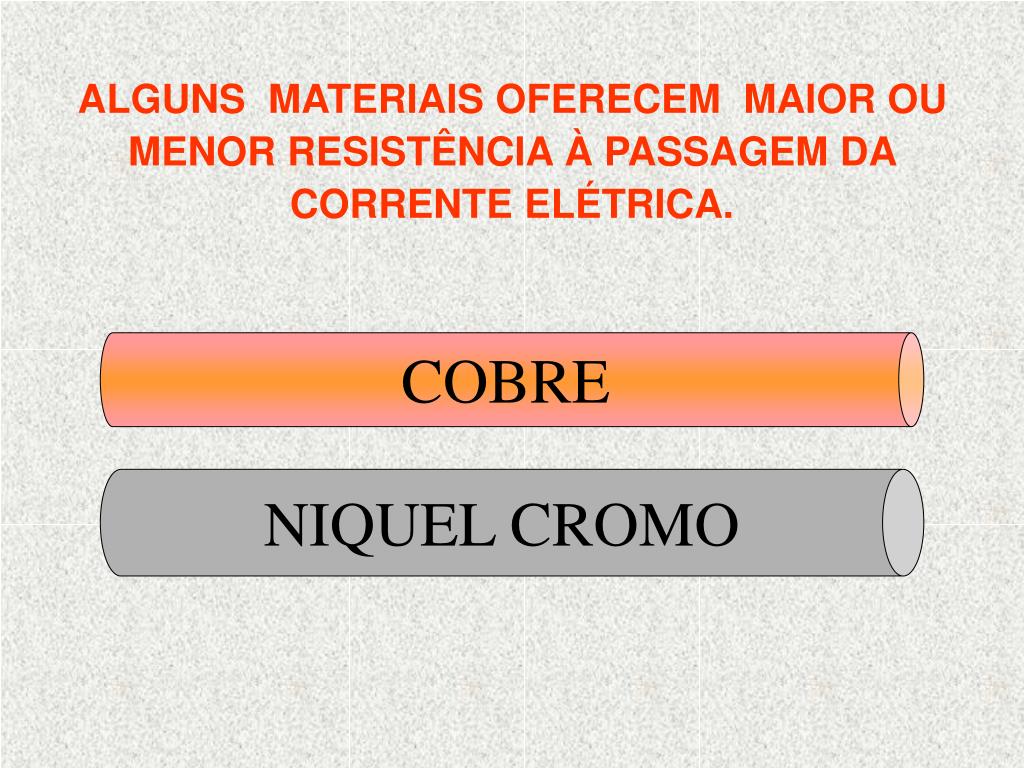

  26. COBRE ALGUNS MATERIAIS OFERECEM MAIOR OU MENOR RESISTÊNCIA À PASSAGEM DA CORRENTE ELÉTRICA. NIQUEL CROMO

  27. A ESTAS RESISTÊNCIAS DAMOS O NOME DE Resistência EspecíficaOUResistividade , REPRESENTADA PELA LETRA GREGA .

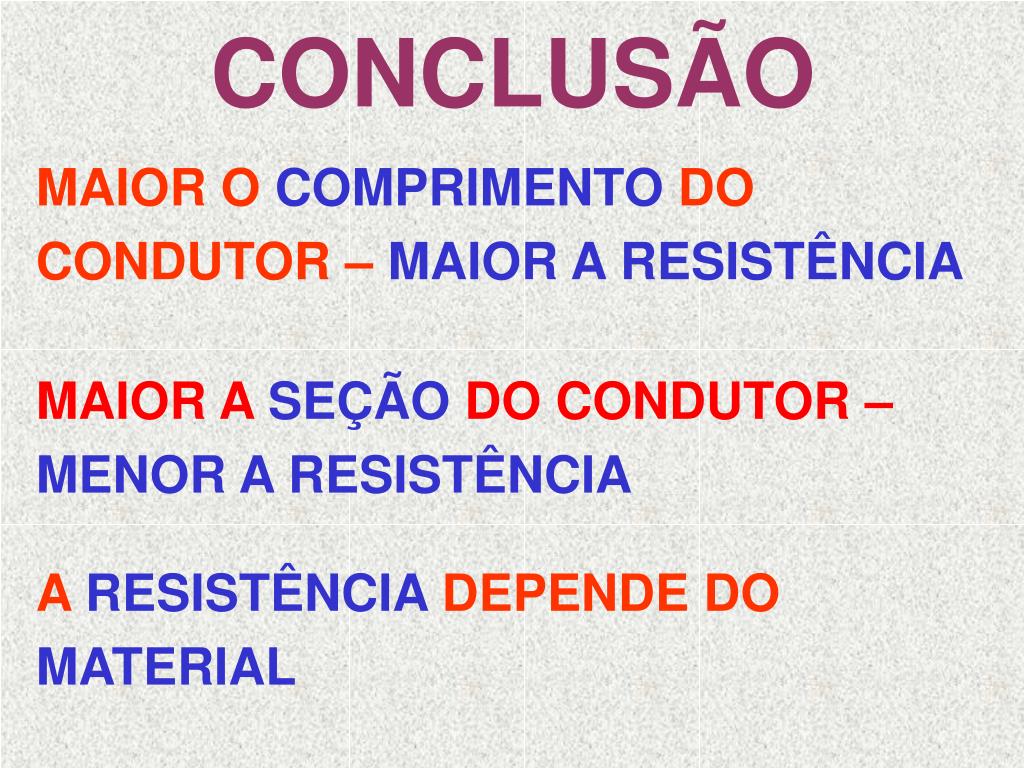

  28. CONCLUSÃO MAIOR O COMPRIMENTO DO CONDUTOR – MAIOR A RESISTÊNCIA MAIOR A SEÇÃO DO CONDUTOR – MENOR A RESISTÊNCIA A RESISTÊNCIA DEPENDE DO MATERIAL

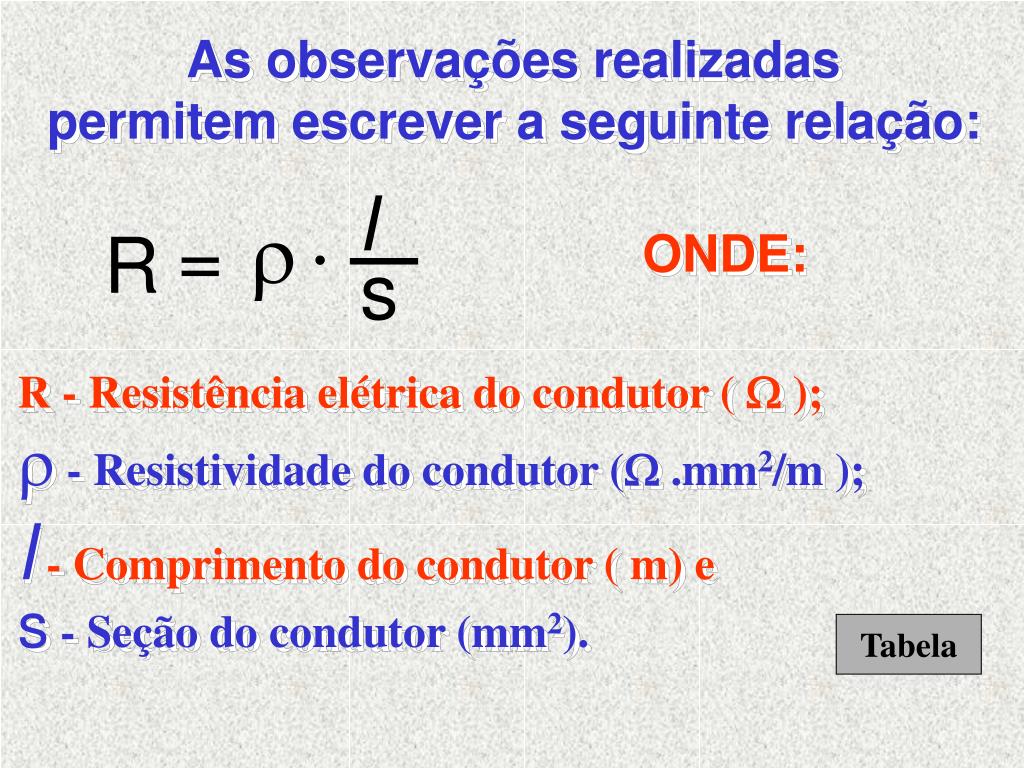

  29. As observações realizadas permitem escrever a seguinte relação: l  = R ONDE: s R - Resistência elétrica do condutor (  );  - Resistividade do condutor ( .mm2/m ); l - Comprimento do condutor ( m) e s - Seção do condutor (mm2). Tabela

  30. RESISTIVIDADE DOS MATERIAIS   MATERIAL MATERIAL 0,0292 Alumínio 0,48 Manganina 0,067 Bronze 0,96 Mercúrio 50,00 Carbono 0,087 Níquel 0,22 Chumbo 0,024 Ouro 0,0162 Cobre 0,0158 Prata 0,000005 Constantan 0,106 Platina 0,115 Estanho 0,055 Tungstênio 0,096 Ferro 0,056 Zinco 0,067 Latão
