Presentation Transcript

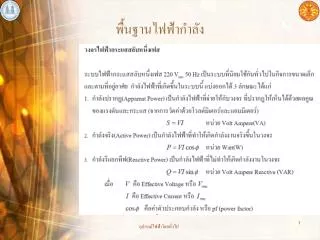

กำลังไฟฟ้าจริง (P)

กำลังไฟฟ้ารีแอกตีฟ (Q)

กำลังไฟฟ้าปรากฏ (S)

kVA =

การคำนวณเกี่ยวกับกำลังไฟฟ้า และพลังงานไฟฟ้าที่ใช้


kW

cos

=

kVA

กำลังไฟฟ้าจริง

ตัวประกอบกำลังไฟฟ้า

=

kVA cos

กำลังไฟฟ้าปรากฏ

kW

=

kVAr

kVA sin หรือ kW tan

=

การคำนวณเกี่ยวกับกำลังไฟฟ้าและพลังงานไฟฟ้าที่ใช้


P= 1200 kW

(Q)

cos =

S = 1540 kVA

ตัวอย่างการคำนวณ

จงหาค่าตัวประกอบกำลังไฟฟ้า (PF) ถ้าพลังไฟฟ้าจริงที่วัดได้คือ 1,200 kW

และค่าพลังไฟฟ้าปรากฏมีค่าเท่ากับ 1,540 kVA


P= 1200 kW

Q =1540 kVA

S =?

จงหาค่าตัวประกอบกำลังไฟฟ้า (PF) ถ้าพลังไฟฟ้าจริงที่วัดได้คือ 1,200 kW

และค่าพลังไฟฟ้าต้านกับมีค่าเท่ากับ 1,540 kVAr

kVA =

ดังนั้น

cos =


ประโยชน์ที่ได้รับจากการปรับปรุง ประโยชน์ที่ได้รับจากการปรับปรุง ค่าตัวประกอบกำลังไฟฟ้า

1. ประหยัดค่าไฟฟ้า

2. ลดค่ากำลังสูญเสียในสาย

3. ระบบไฟฟ้าสามารถจ่ายโหลดเพิ่มมากขึ้น

4. ลดค่ากำลังสูญเสียในหม้อแปลง

5. ระดับแรงดันไฟฟ้าดีขึ้น


พื้นฐานไฟฟ้ากำลัง ประโยชน์ที่ได้รับจากการปรับปรุง


หม้อแปลง ประโยชน์ที่ได้รับจากการปรับปรุง

มอเตอร์

หม้อแปลง

มอเตอร์

คาปาซิเตอร์

กำลังไฟฟ้าจริง (kW)

1

2

กำลังไฟฟ้ารีแอกตีฟ (kVAr)

kVA 2

kVA 1

กำลังไฟฟ้าปรากฏ (kVA)

วิธีปรับปรุงค่าตัวประกอบกำลังไฟฟ้า

แหล่งกำเนิดกำลังไฟฟ้ารีแอกตีฟช่วยจ่ายให้ ได้แก่

ซิงโครนัสมอเตอร์และคาปาซิเตอร์


แรงดันต่ำ ประโยชน์ที่ได้รับจากการปรับปรุง

แรงดันต่ำ

สตาร์ตเตอร์

สตาร์ตเตอร์

สตาร์ตเตอร์

M

M

M

C

C

แรงดันต่ำ

โหลดแรงดันต่ำ

C

การติดตั้งคาปาซิเตอร์

1. การติดตั้งที่โหลดแต่ละชุด

2. การติดตั้งที่กลุ่มของโหลด

3. การติดตั้งแบบศูนย์กลาง

4. การติดตั้งแบบผสม


ตารางแสดงคุณลักษณะข้อดีและข้อเสียในการติดตั้งคาปาซิเตอร์แต่ละแบบตารางแสดงคุณลักษณะข้อดีและข้อเสียในการติดตั้งคาปาซิเตอร์แต่ละแบบ


ข้อควรระวังในการใช้คาพาซิเตอร์กับมอเตอร์เหนี่ยวนำข้อควรระวังในการใช้คาพาซิเตอร์กับมอเตอร์เหนี่ยวนำ

ค. ไม่ปรับปรุงตัวประกอบกำลังไฟฟ้ากับมอเตอร์ที่ต้องการหมุนกลับทิศทาง

ง. ไม่ปรับปรุงตัวประกอบกำลังไฟฟ้ากับรอกปั้นจั่นไฟฟ้าและมอเตอร์ลิฟต์

จ. ต้องไม่เดินมอเตอร์ใหม่อีกครั้งขณะที่มอเตอร์ยังไม่หยุดหมุน


ข้อควรระวังในการใช้คาปาซิเตอร์ข้อควรระวังในการใช้คาปาซิเตอร์

เมื่อติดตั้งคาปาซิเตอร์เข้าไปที่จุดใดแล้ว แรงดันไฟฟ้าที่จุดนั้นจะมีค่าสูงขึ้นกว่าเดิม

จุดที่จะติดตั้งคาปาซิเตอร์ควรจะมีการระบายความร้อนดีพอสมควร

การติดตั้งคาปาซิเตอร์เข้ากับมอเตอร์โดยตรง ต้องเลือกคาปาซิเตอร์ให้มีขนาดเหมาะสม และ ต้องดำเนินการติดตั้งให้ถูกวิธี


ข้อควรระวังในการใช้คาปาซิเตอร์ข้อควรระวังในการใช้คาปาซิเตอร์

ถ้าต้องการติดตั้งคาปาซิเตอร์แบงค์ควรใช้แบบควบคุมอัตโนมัติ

อุปกรณ์ไฟฟ้าบางอย่าง เช่น วงจรเรียงกระแสและเตาเผาแบบอาร์กจะสร้างฮาร์มอนิกเข้าไปในระบบ เมื่อต้องการติดตั้งคาปาซิเตอร์ก็ต้องระวังปัญหาที่อาจจะเกิดจากฮาร์มอนิกเรโซแนนซ์ มิฉะนั้นจะทำให้คาปาซิเตอร์เสียหายทันที


ENDข้อควรระวังในการใช้คาปาซิเตอร์
