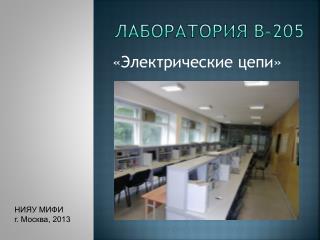

  1. Лаборатория В-205 «Электрические цепи» НИЯУ МИФИ г. Москва, 2013

  2. Процесс обучения В лаборатории • развитие навыков и форм самостоятельной работы • освоение современных средств измерительной и вычислительной техники • реализация новых методов обучения и проведения физического эксперимента на основе использования новейших информационных и компьютерных технологий • эффективный контроль знаний студентов, проводимый на этапах допуска к занятиям и защиты лабораторных работ

  3. Описание лабораторного стенда • Функциональный генератор различных типов сигналов • Двухканальный цифровой запоминающий осциллограф • Мультиметр • Силовой источник постоянного напряжения и тока • Компьютер с ПО MicroCap, LabViewи MultiSim • Исследовательская панель

  4. Генератор АНР-1002 Источник сигналов синусоидальной, треугольной и прямоугольной формы, импульсов ТТЛ-уровня в диапазоне частот от 0,01Гц до5МГц, а также частотно- и амплитудно-модулированных сигналов и сигналов с изменяющейся частотой.

  5. Генератор АНР-1002 Включение генератора Индикация частоты Настройка формы импульса Регулировка частоты Установка формы сигнала Амплитуда сигнала

  6. Осциллограф TDS2002B • проведение автоматических измерений в режимах автоустановки и автодиапазона, а также курсорных измерений с отображением полей значений и поля частоты синхронизации; • сбор данных с использованием выборки, пиковой детекции или усреднения при 2500 отсчетах на каждый канал; • выполнение математических операций сложения, вычитания, умножения и преобразования Фурье; • сопряжение с запоминающими USB устройствами

  7. МультиметрВ7-35 предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока и сопротивления постоянному току с индикацией результата измерения в цифровой форме и с автоматическим выбором предела измерения

  8. Лабораторная панель №1 размещены конденсаторы, катушки индуктивности и резисторы, используется при исследовании в линейных электрических цепях однофазного и трёхфазного тока в стационарном и переходном режимах их работы

  9. Лабораторная панель №2 предназначена для исследования электрических цепей с распределёнными параметрами. Панель содержит два типа линий задержки, моделирующих цепи с распределенными параметрами, а также набор резисторов, конденсаторов и катушек индуктивности, являющихся нагрузками этих линий.

  10. Сборка R-L-C цепи Предварительный расчёт

  11. Сборка R-L-C цепи Соединение элементов панели осуществляется с помощью проводов. Чёрные провода приборов – земля, они всегда должны быть на одной клемме! (Это не относится к вольтметру)

  12. Сборка R-L-C цепи

  13. Сохранение и обработкарезультатов измерений В формате изображения 640x480 px В текстовом формате данные по 2500 точкам

  14. Соблюдайте правилатехники безопасности
