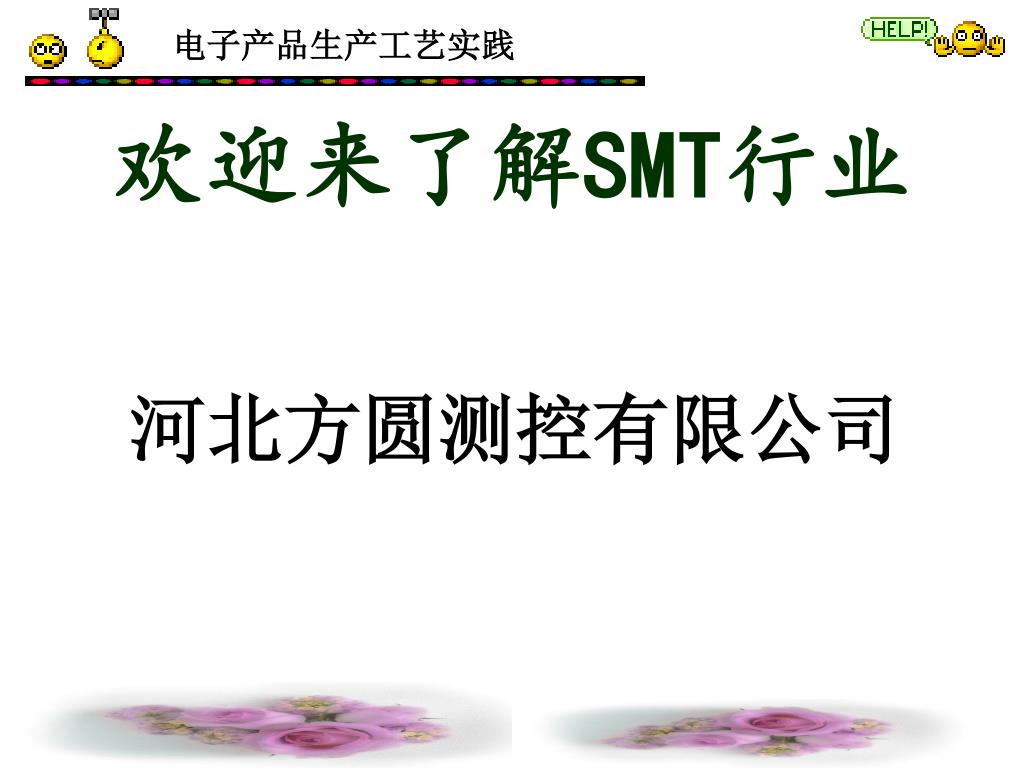

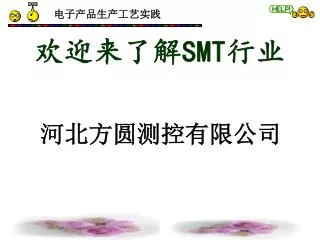

  1. 欢迎来了解SMT行业 河北方圆测控有限公司

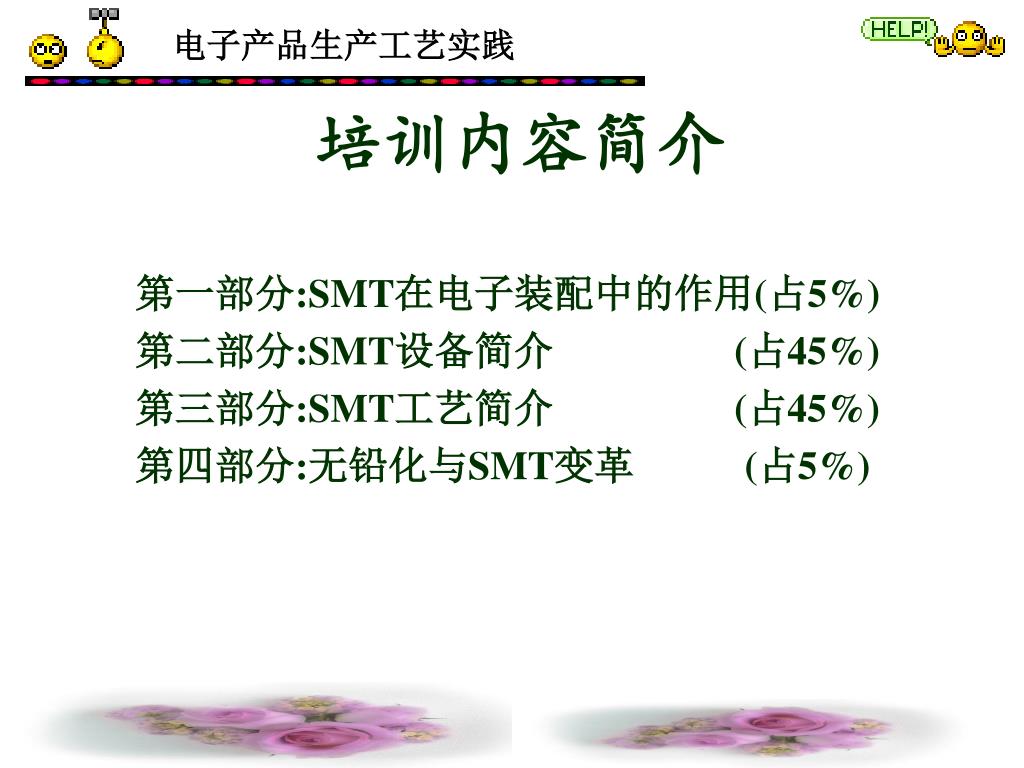

  2. 培训内容简介 第一部分:SMT在电子装配中的作用(占5%) 第二部分:SMT设备简介 (占45%) 第三部分:SMT工艺简介 (占45%) 第四部分:无铅化与SMT变革 (占5%)

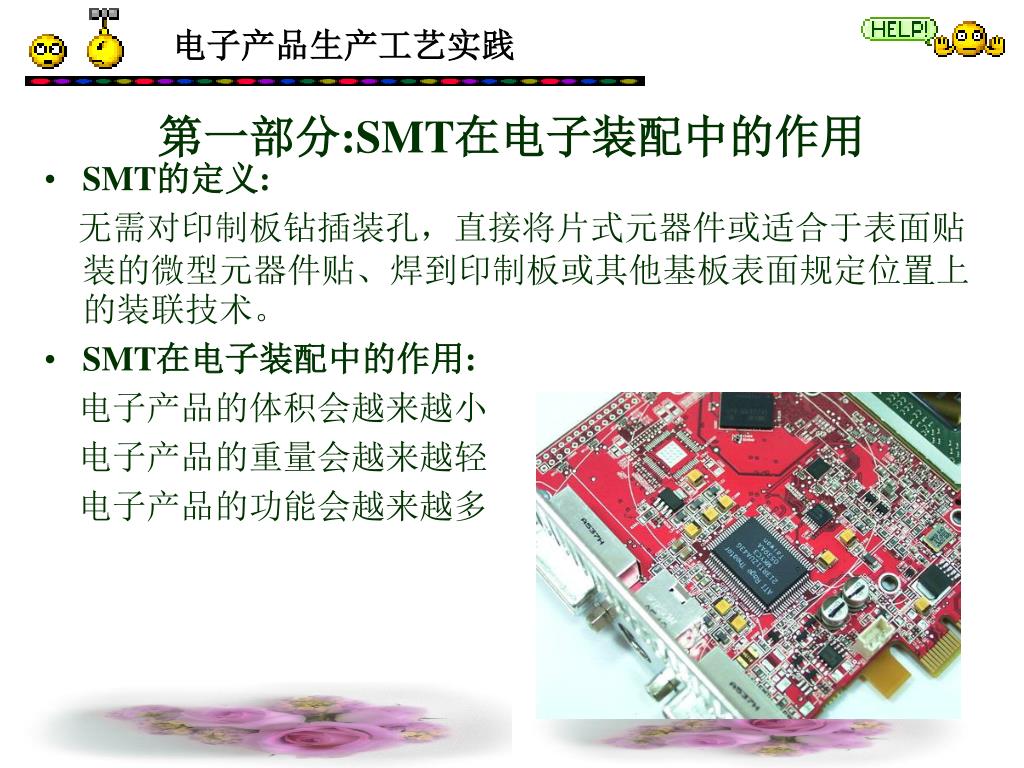

  3. 第一部分:SMT在电子装配中的作用 • SMT的定义: 无需对印制板钻插装孔，直接将片式元器件或适合于表面贴装的微型元器件贴、焊到印制板或其他基板表面规定位置上的装联技术。 • SMT在电子装配中的作用: 电子产品的体积会越来越小 电子产品的重量会越来越轻 电子产品的功能会越来越多

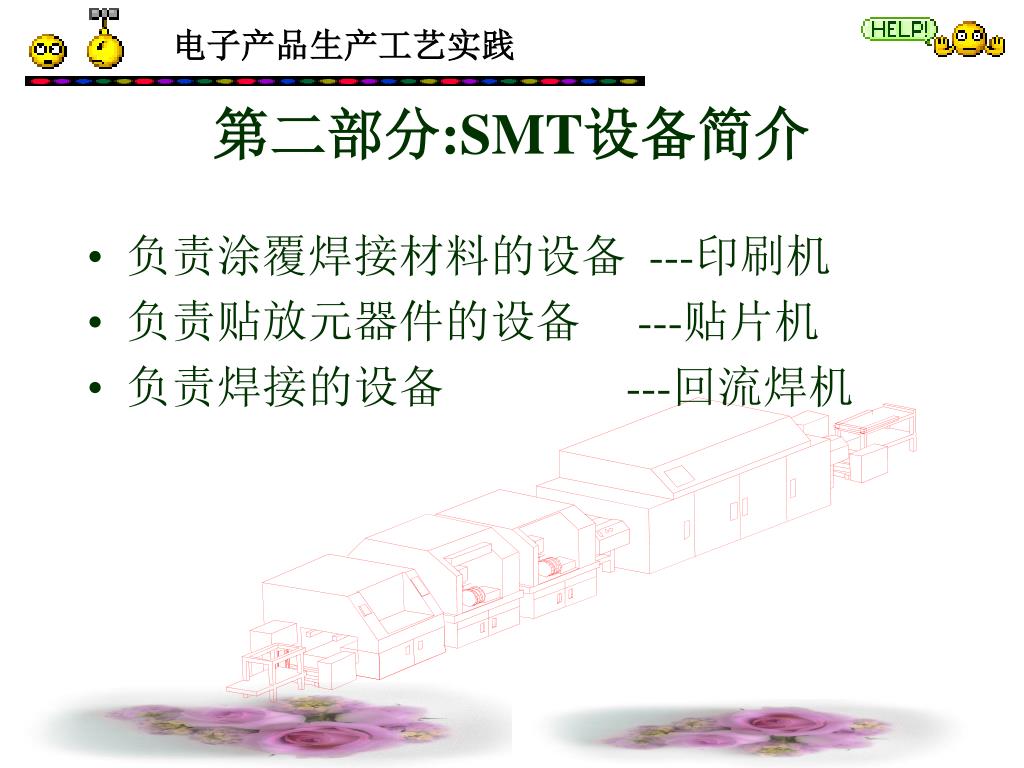

  4. 第二部分:SMT设备简介 • 负责涂覆焊接材料的设备 ---印刷机 • 负责贴放元器件的设备 ---贴片机 • 负责焊接的设备 ---回流焊机

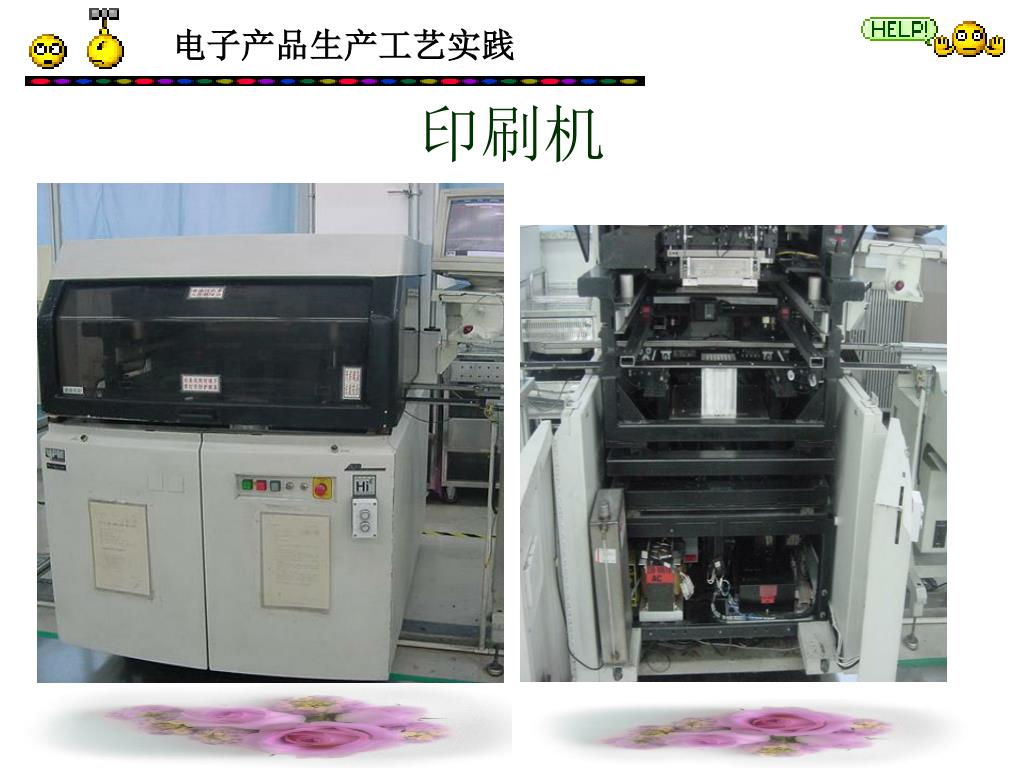

  5. 印刷机

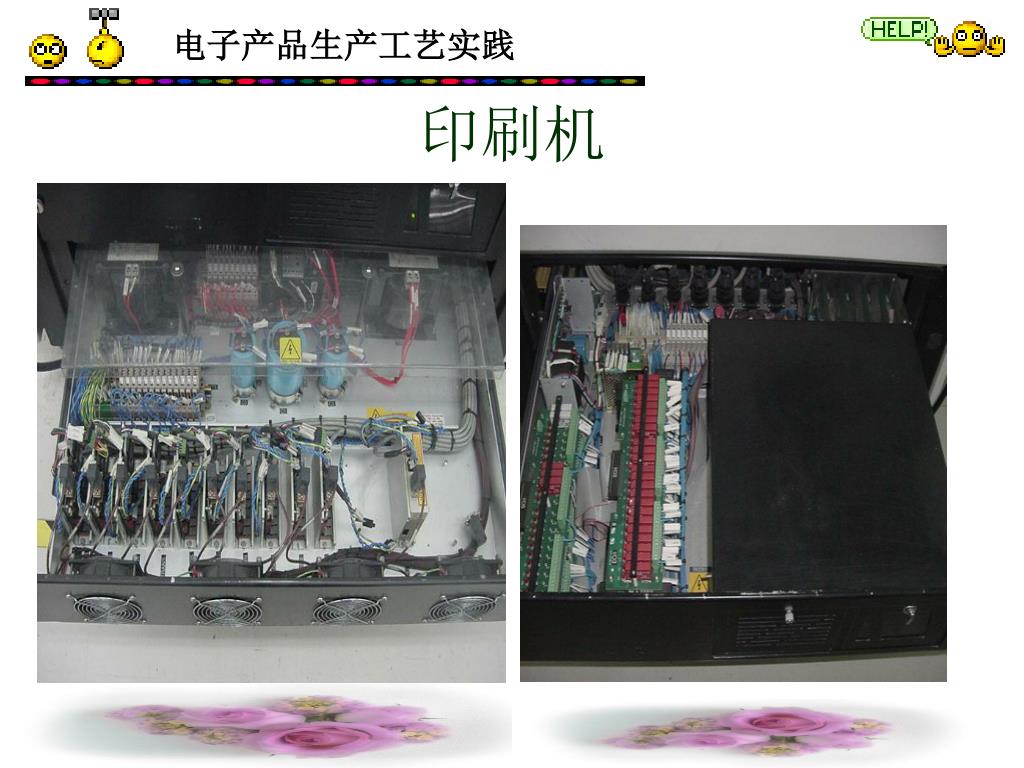

  6. 印刷机

  7. 印刷机

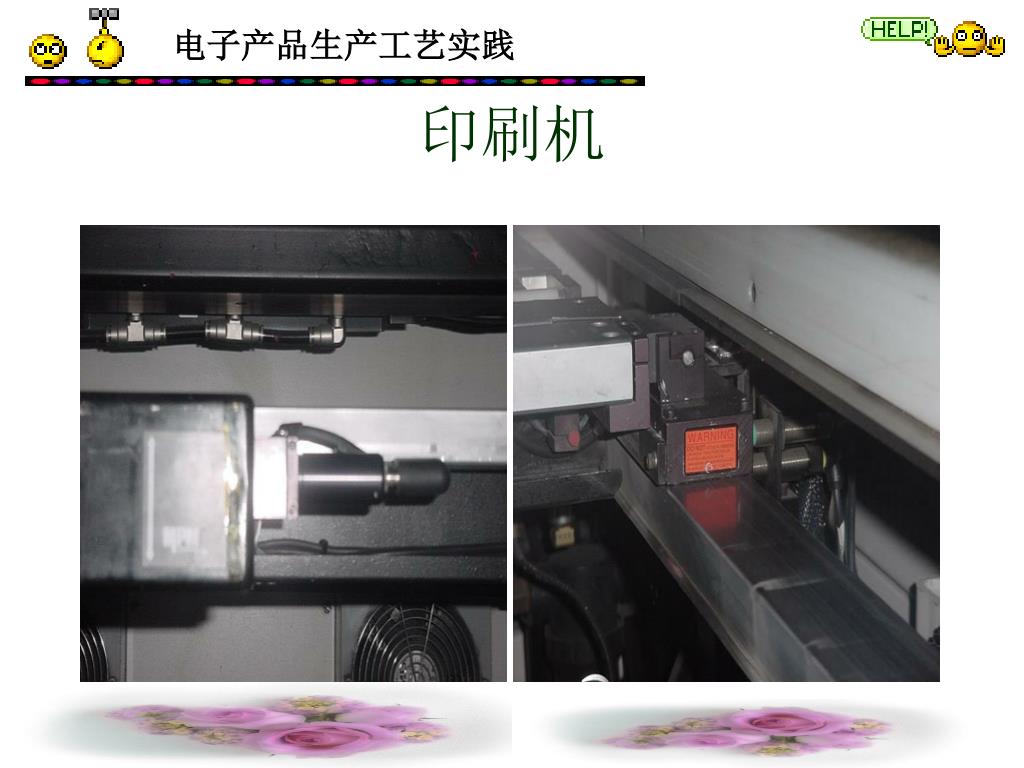

  8. 印刷机

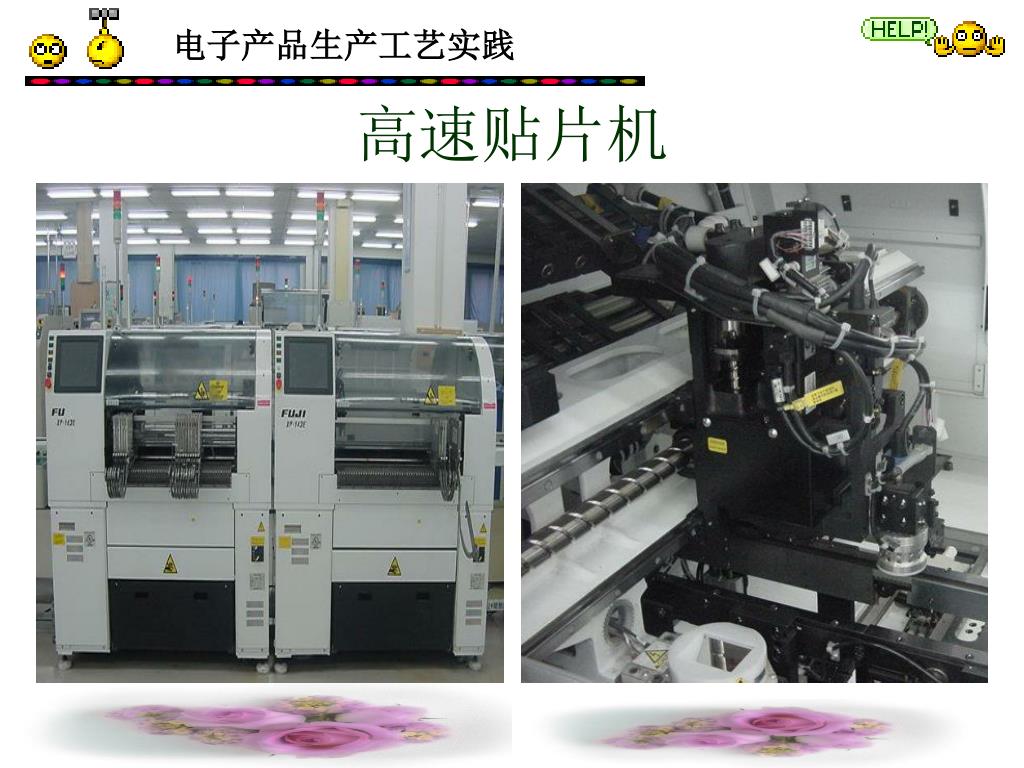

  9. 高速贴片机

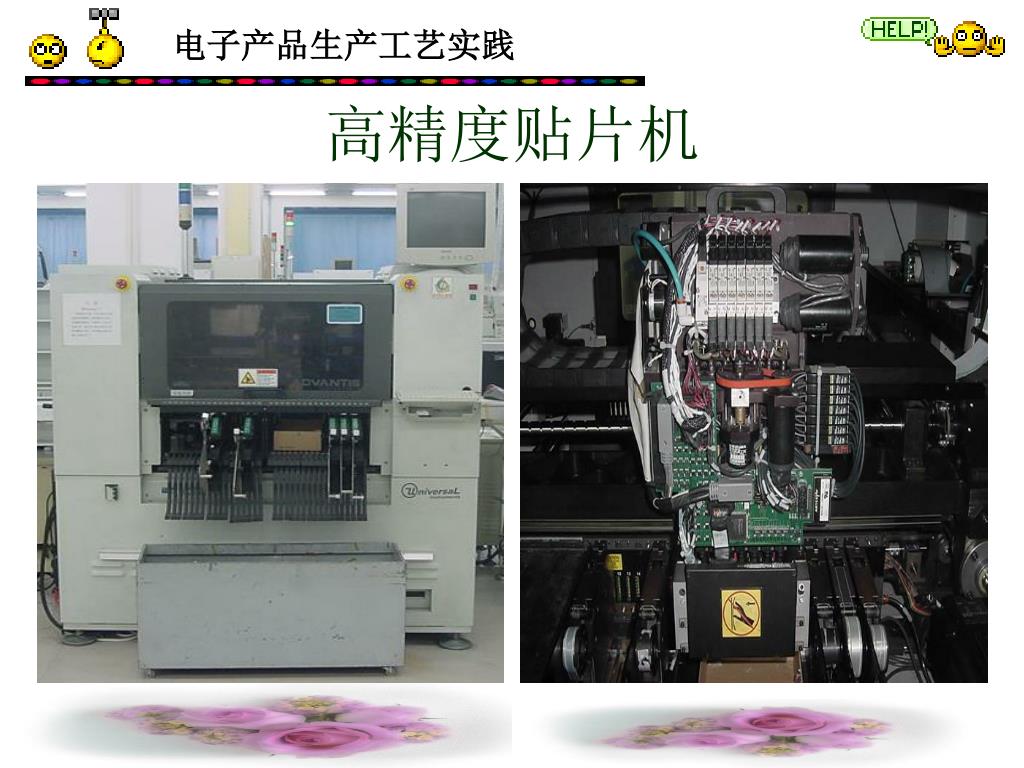

  10. 高精度贴片机

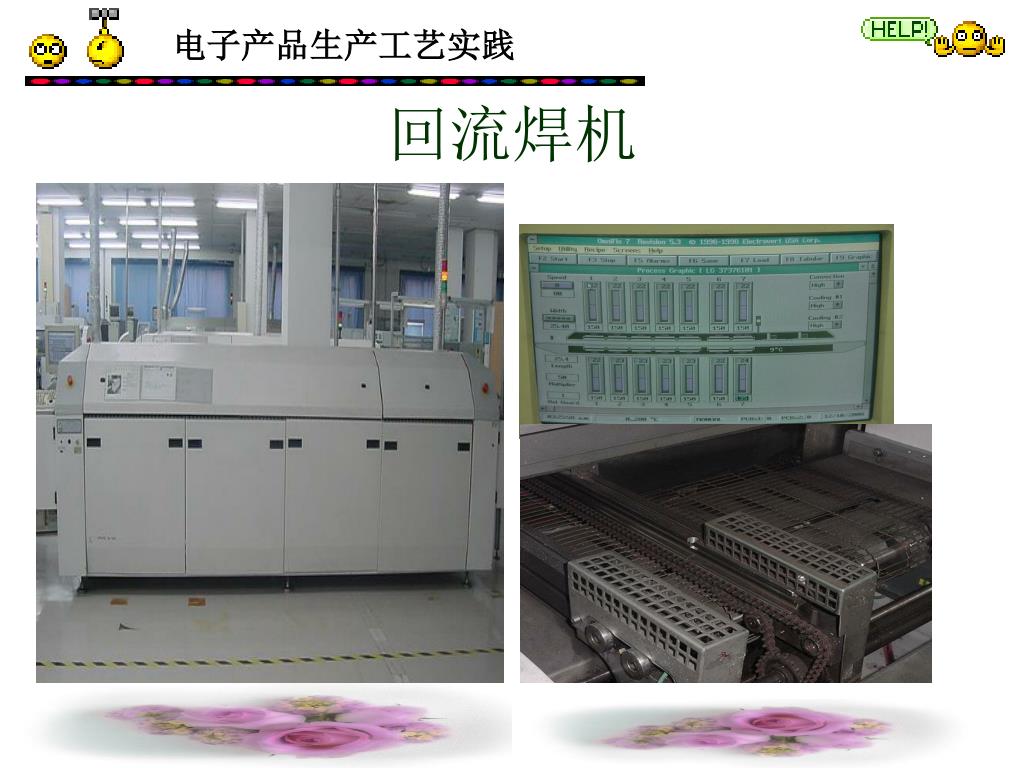

  11. 回流焊机

  12. 回流焊机

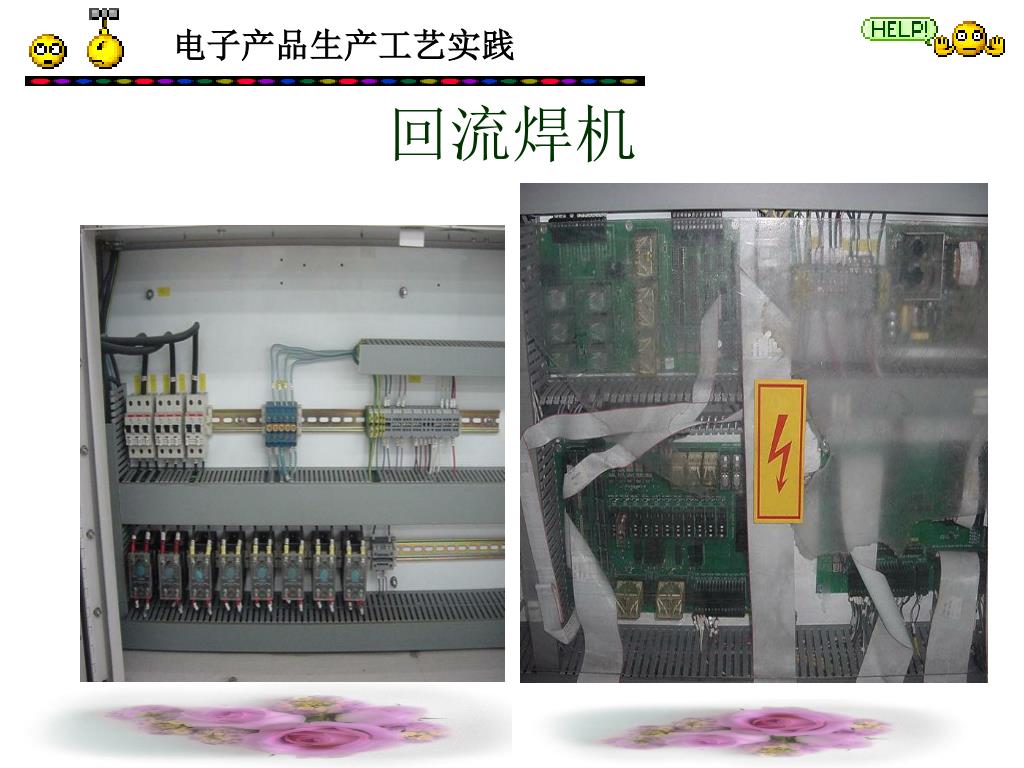

  13. 回流焊机

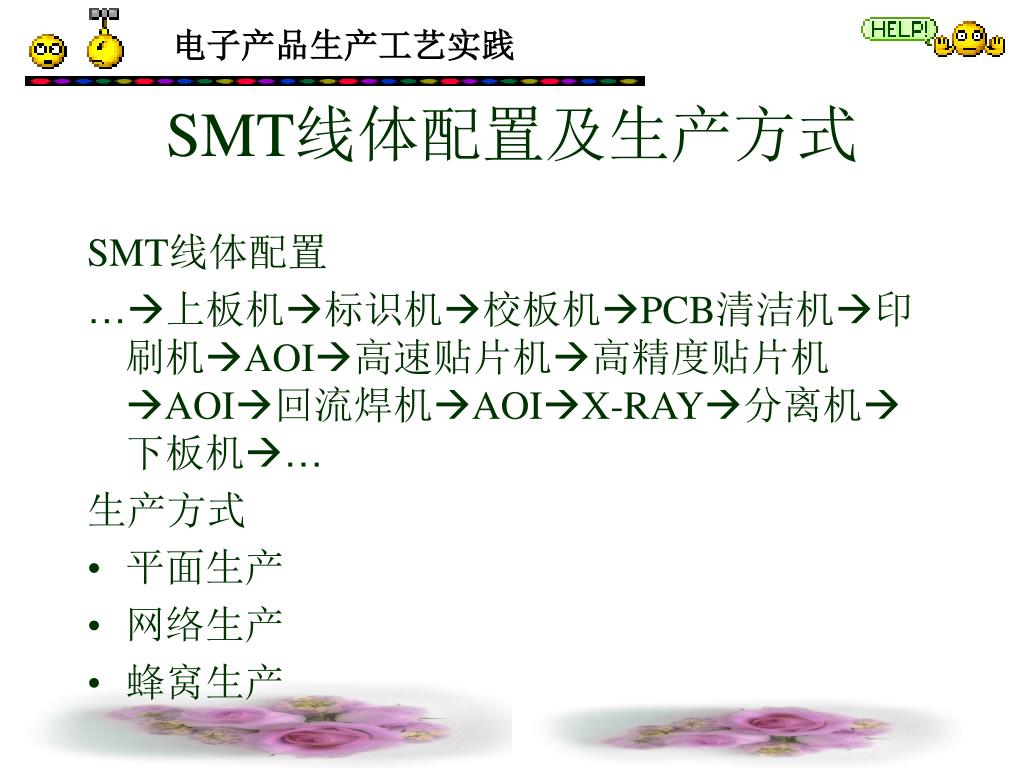

  14. SMT线体配置及生产方式 SMT线体配置 …上板机标识机校板机PCB清洁机印刷机AOI高速贴片机高精度贴片机AOI回流焊机AOIX-RAY分离机下板机… 生产方式 • 平面生产 • 网络生产 • 蜂窝生产

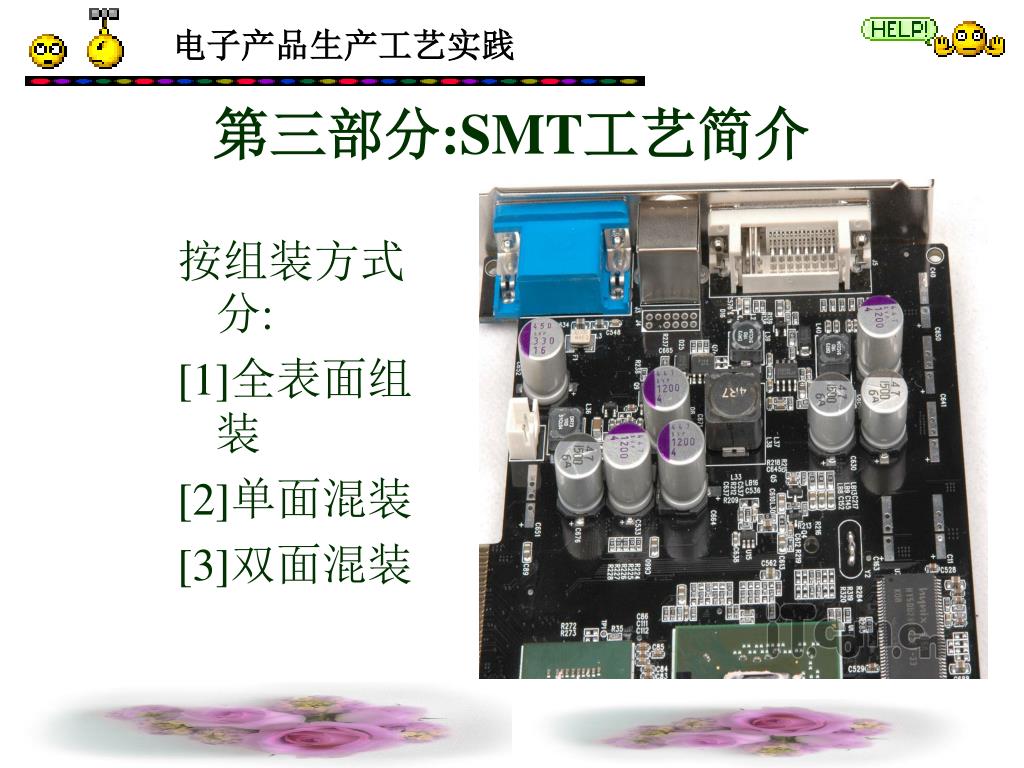

  15. 第三部分:SMT工艺简介 按组装方式分: [1]全表面组装 [2]单面混装 [3]双面混装

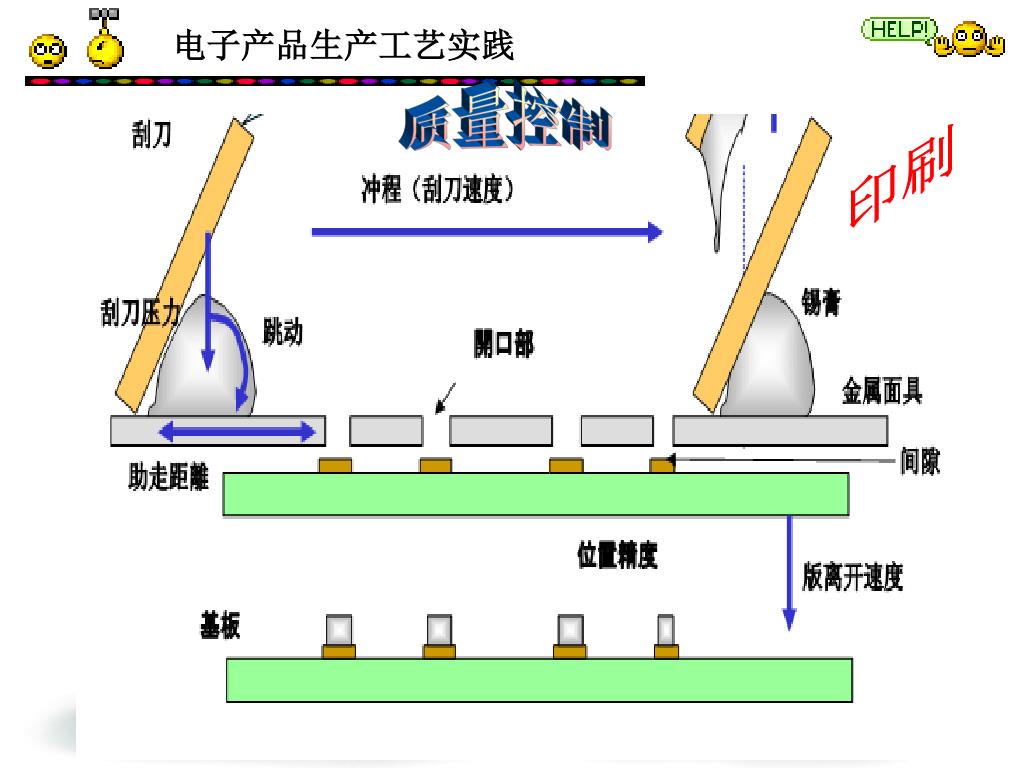

  16. 质量控制 印刷

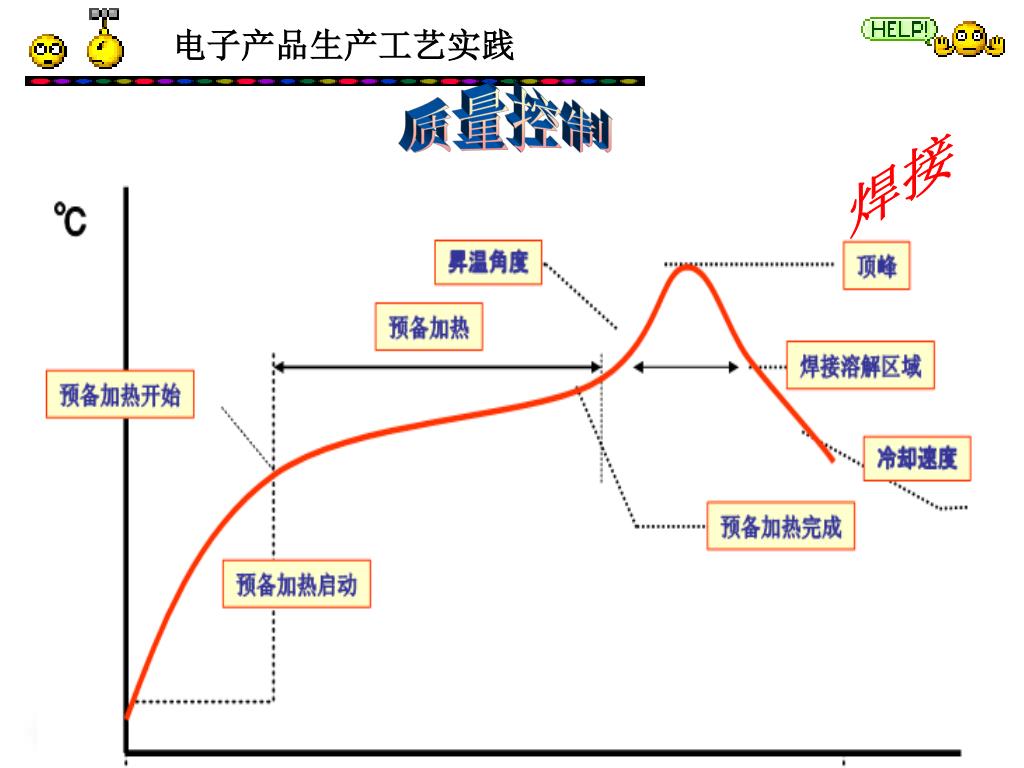

  17. 质量控制 焊接

  18. 第四部分:无铅化与SMT变革 • 提出无铅化产品的历史背景

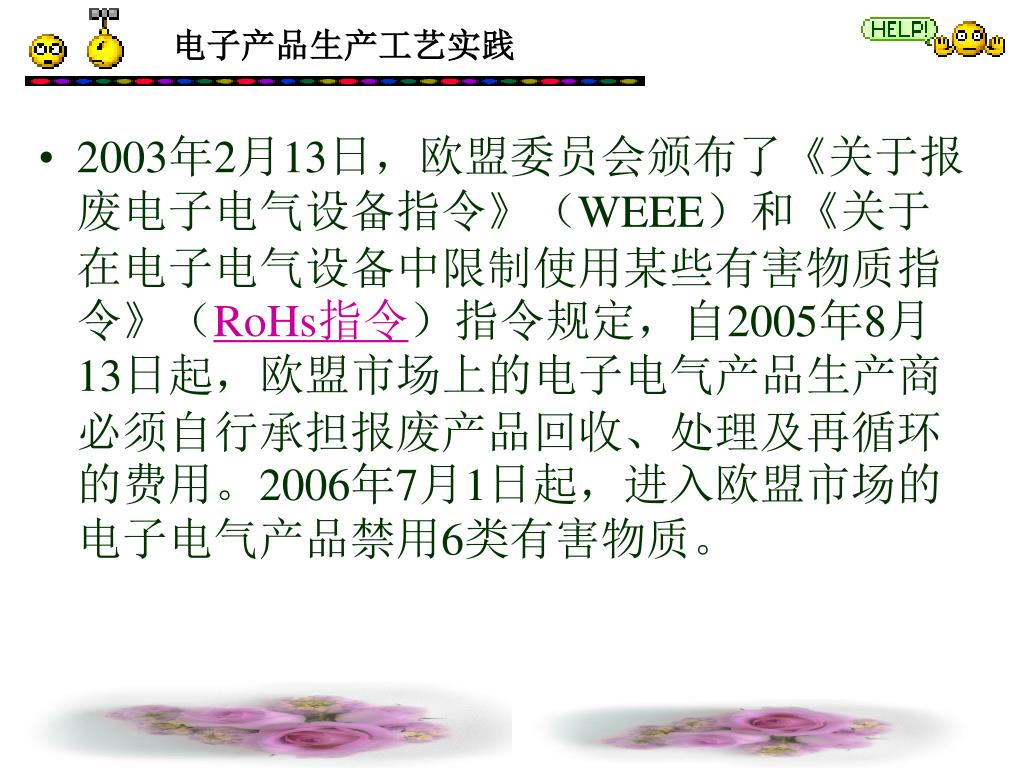

  19. 2003年2月13日，欧盟委员会颁布了《关于报废电子电气设备指令》（WEEE）和《关于在电子电气设备中限制使用某些有害物质指令》（RoHs指令）指令规定，自2005年8月13日起，欧盟市场上的电子电气产品生产商必须自行承担报废产品回收、处理及再循环的费用。2006年7月1日起，进入欧盟市场的电子电气产品禁用6类有害物质。2003年2月13日，欧盟委员会颁布了《关于报废电子电气设备指令》（WEEE）和《关于在电子电气设备中限制使用某些有害物质指令》（RoHs指令）指令规定，自2005年8月13日起，欧盟市场上的电子电气产品生产商必须自行承担报废产品回收、处理及再循环的费用。2006年7月1日起，进入欧盟市场的电子电气产品禁用6类有害物质。

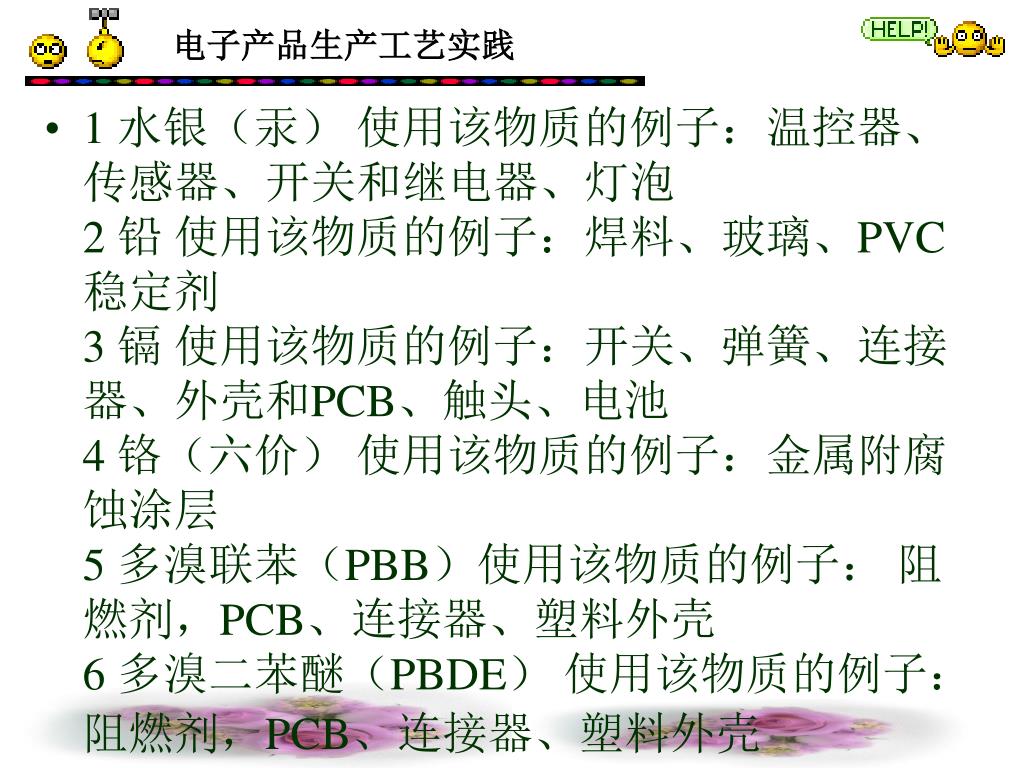

  20. 1 水银（汞） 使用该物质的例子：温控器、传感器、开关和继电器、灯泡 2 铅 使用该物质的例子：焊料、玻璃、PVC稳定剂 3 镉 使用该物质的例子：开关、弹簧、连接器、外壳和PCB、触头、电池 4 铬（六价） 使用该物质的例子：金属附腐蚀涂层5 多溴联苯（PBB）使用该物质的例子： 阻燃剂，PCB、连接器、塑料外壳 6 多溴二苯醚（PBDE） 使用该物质的例子：阻燃剂，PCB、连接器、塑料外壳

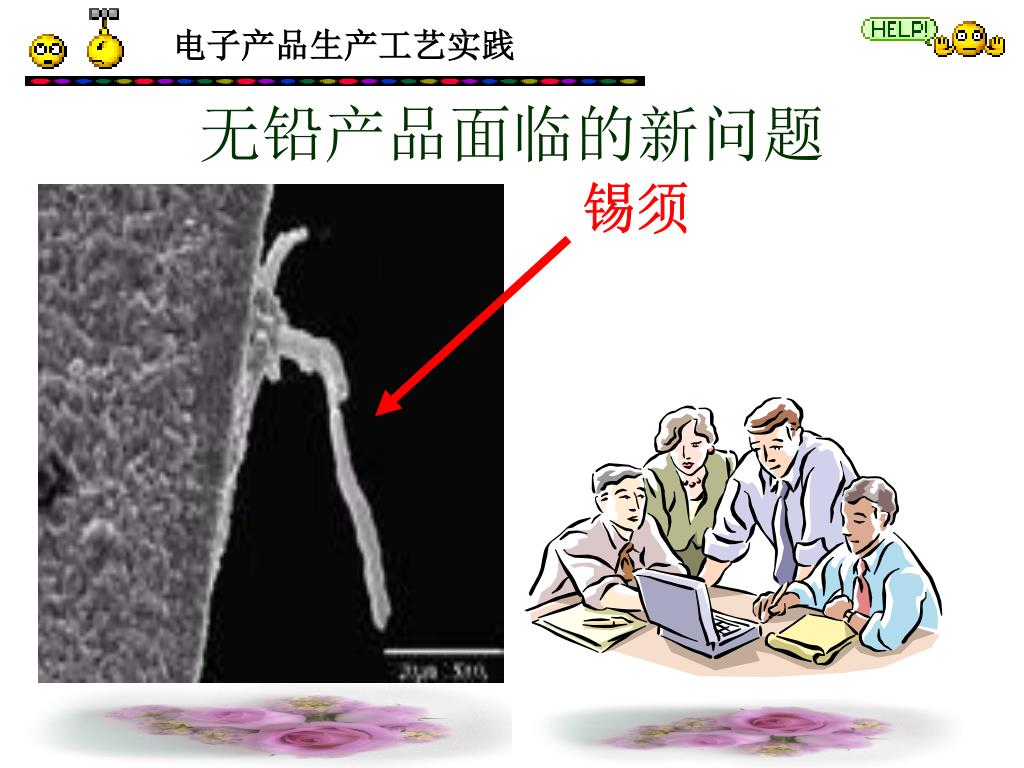

  21. 无铅产品面临的新问题 锡须
