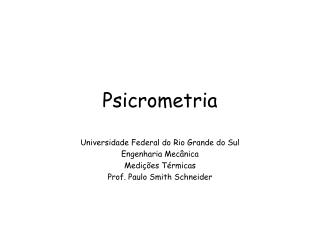

  1. Psicrometria Universidade Federal do Rio Grande do Sul Engenharia Mecânica Medições Térmicas Prof. Paulo Smith Schneider

  2. Psicrometria • Temperatura ambiente • Comportamento e medição • Umidade relativa • Evolução diária • Composição do ar • Medição • Carta psicrométrica • Equacionamento Medições Térmicas - UFRGS - Paulo Schneider

  3. Temperatura ambientePorto Alegre temperatura (ºC) tempo (meses) Medições Térmicas - UFRGS - Paulo Schneider

  4. Temperatura ambientePorto Alegre • máxima absoluta ~ 40 ºC • mínima absoluta ~ 0 ºC • média anual ~ 20 ºC • amplitudes ~ 10 ºC • média max ~ 30 ºC • média mínimas ~ 10 ºC • fonte 8º Distrito de Meteorologia Medições Térmicas - UFRGS - Paulo Schneider

  5. Temperatura ambientePorto Alegre Medições Térmicas - UFRGS - Paulo Schneider

  6. temperatura x umidade Medições Térmicas - UFRGS - Paulo Schneider

  7. Umidade relativa ar úmido vapor d’água ar seco Medições Térmicas - UFRGS - Paulo Schneider

  8. Umidade relativa ar úmido nitrogênio oxigênio gás carbônico hélio argônio etc. vapor d’água ar seco pas pw Medições Térmicas - UFRGS - Paulo Schneider

  9. Umidade relativa ar úmido nitrogênio oxigênio gás carbônico hélio argônio etc. vapor d’água ar seco pas pw ptotal=Spparciais=pa+pw Medições Térmicas - UFRGS - Paulo Schneider

  10. Umidade relativa • xv=fração molar de vapor no ar • xsat= fração molar de vapor saturado no ar • pv=pressão parcial de vapor no ar • psat= pressão parcial do vapor saturado no ar • mv=massa de vapor no ar • msat=massa de vapor saturado no ar Medições Térmicas - UFRGS - Paulo Schneider

  11. Umidade relativa Com o EES  Medições Térmicas - UFRGS - Paulo Schneider

  12. Umidade relativa Com o EES  Medições Térmicas - UFRGS - Paulo Schneider

  13. Umidade relativa Medições Térmicas - UFRGS - Paulo Schneider

  14. Medição • temperaturas de bulbo bulbo seco bulbo úmido Tbu Tbs água líquida Medições Térmicas - UFRGS - Paulo Schneider

  15. Carta Psicrométrica W (gva/kgas) Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  16. Carta Psicrométrica W (gva/kgas) Tbu saturação Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  17. Carta Psicrométrica W (gva/kgas) Tbu saturação UR Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  18. Carta Psicrométrica W (gva/kgas) tbs=20 ºC tbu=15 ºC UR=60% 15 Tbu 60 % saturação Tbs (ºC) 20 Medições Térmicas - UFRGS - Paulo Schneider

  19. Carta Psicrométrica W (gva/kgas) aquecimento Tbu2 Tbu1 W=cte Tbs1 Tbs2 Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  20. Carta Psicrométrica W (gva/kgas) resfriamento Tbu1 Tbu2 W=cte Tbs2 Tbs1 Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  21. Carta Psicrométrica W (gva/kgas) resfriamento com desumidificação Tbu1 Tbu2 Tbu3 W=cte Tbs (ºC) Tbs2 Tbs1 Medições Térmicas - UFRGS - Paulo Schneider

  22. Carta Psicrométrica W (gva/kgas) umidificação Tbu2 W2 Tbu1 W1 Tbs (ºC) Medições Térmicas - UFRGS - Paulo Schneider

  23. temperatura x umidade Medições Térmicas - UFRGS - Paulo Schneider

  24. Umidade ambiental: comportamento • Tbs ~ 1 / UR - conteúdo de umidade armazena calor • mínimo Tbs corresponde ao máximo de UR Medições Térmicas - UFRGS - Paulo Schneider

  25. cálculo Medições Térmicas - UFRGS - Paulo Schneider

  26. funções • Calcule a eq. (A) para Tbs e para Tbu, resultando Pvs,Tbse Pvs,Tbu, • Calcule a eq. (B) usando pvs,Tbs e p e depois pvs,Tbue p, resultando ws,Tbs e ws,Tbu • Calcule a eq. (C) usando Tbs, Tbu, e ws,Tbu • Calcule a eq. (D) usando ws,Tbs e o resultado da eq. (C) • Calcule a eq. (E) usando p, pvs,Tbs e o resultado da eq. (D) • Multiplique o resultado da eq. (E) por 100 para obter a umidade relativa. Medições Térmicas - UFRGS - Paulo Schneider

  27. funções EES – Function info AirH20 - funções Medições Térmicas - UFRGS - Paulo Schneider

  28. funções Medições Térmicas - UFRGS - Paulo Schneider

  29. EES – engineering equation solver Exemples – properties, thermodynamics Psicrometric calculator Medições Térmicas - UFRGS - Paulo Schneider

  30. EES – engineering equation solver Medições Térmicas - UFRGS - Paulo Schneider

  31. EES – engineering equation solver Medições Térmicas - UFRGS - Paulo Schneider

  32. Instrumentaçãohigrômetros mecânicos Medições Térmicas - UFRGS - Paulo Schneider

  33. Instrumentaçãohigrômetros capacitivos Medições Térmicas - UFRGS - Paulo Schneider

  34. Instrumentaçãohigrômetros por condensação Medições Térmicas - UFRGS - Paulo Schneider

  35. Medições Térmicas - UFRGS - Paulo Schneider

  36. Exercício cálculo da UR a partir de Tbs e Tbu Medições Térmicas - UFRGS - Paulo Schneider

  37. Exercício cálculo da UR a partir de Tbs e Tbu Medições Térmicas - UFRGS - Paulo Schneider
