水利与土木工程学院—在线实验教学系统

有压地基渗流水电比拟实验

主讲:王素芬


5790921

实验目的和要求

1. 用水电比拟法量测建筑物基础渗流区的等势线(或流线),绘制流网。

2.根据流网确定渗透流量,渗透流速和浮托力。


5790921

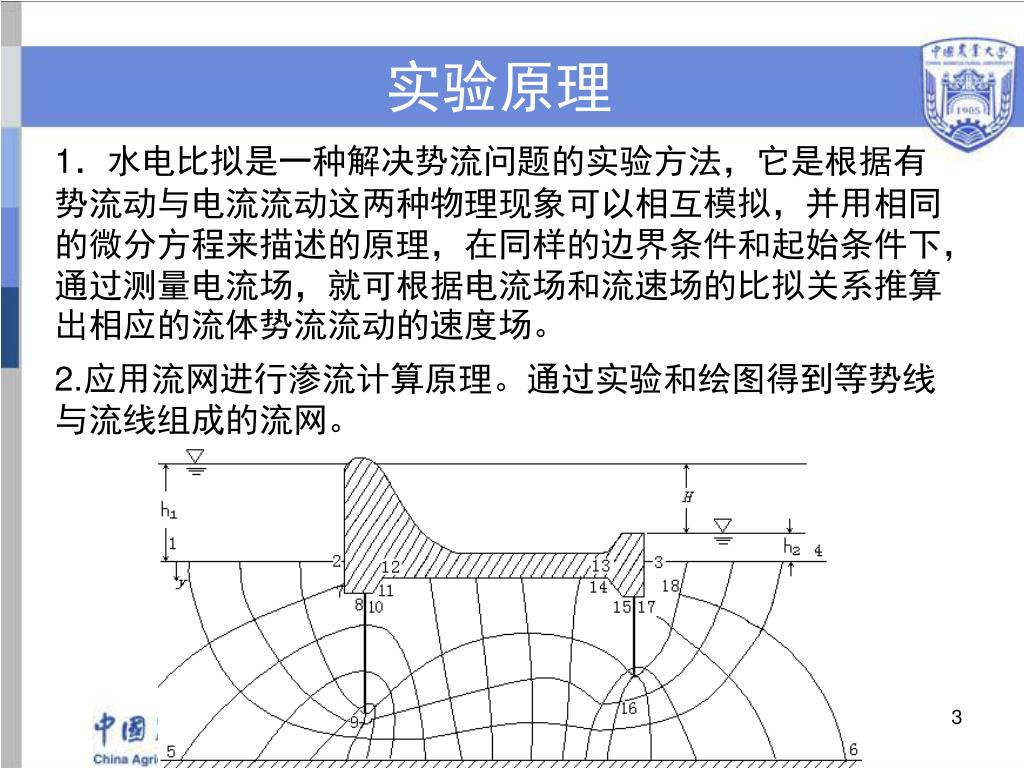

实验原理

1.水电比拟是一种解决势流问题的实验方法,它是根据有势流动与电流流动这两种物理现象可以相互模拟,并用相同的微分方程来描述的原理,在同样的边界条件和起始条件下,通过测量电流场,就可根据电流场和流速场的比拟关系推算出相应的流体势流流动的速度场。

2.应用流网进行渗流计算原理。通过实验和绘图得到等势线与流线组成的流网。


5790921

实验设备


5790921

实验步骤

1.水平尺将实验盘调平。注入清水1~2cm深。在施测过程中要始终保持盘面水平,如发现不平及时调整。

2. 检查电路无误后,接通电源,使导电板间电位差为3伏。在量测过程中始终保持3伏不变,如有变化应立即调整。

3. 实测渗流等势线时,将E、D导电板间电位差分为10等份,需测9条等电位线,每两条等电位线间的电位差为0.3伏,每条等电位线实测6个点。


5790921

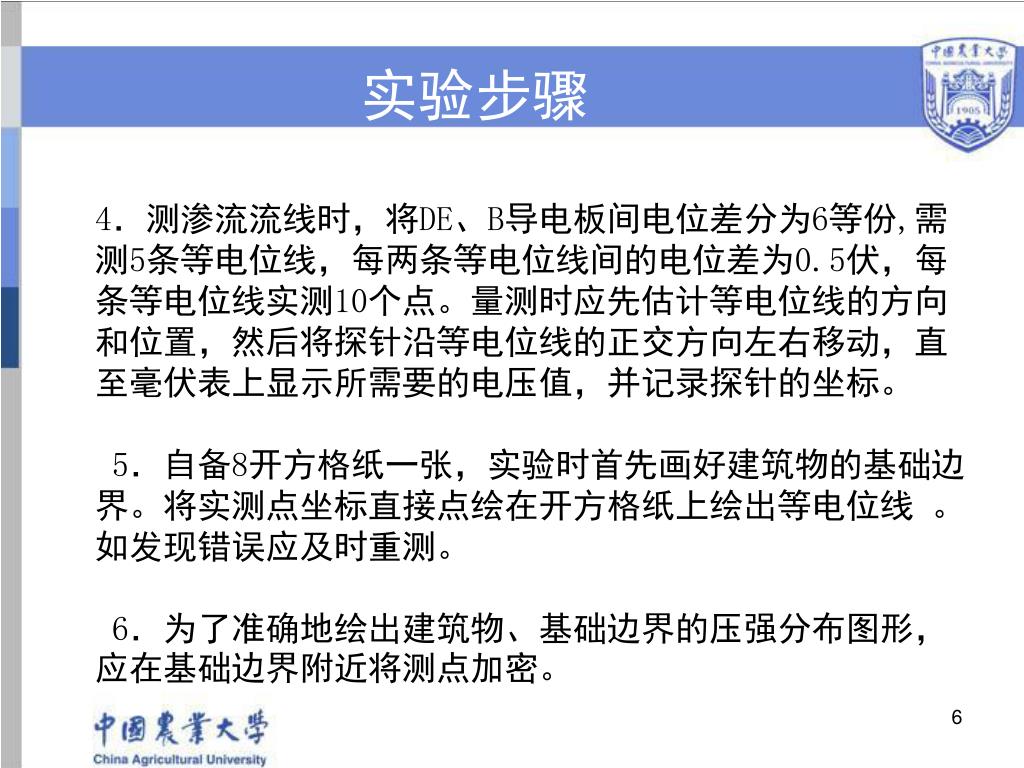

实验步骤

4.测渗流流线时,将DE、B导电板间电位差分为6等份,需测5条等电位线,每两条等电位线间的电位差为0.5伏,每条等电位线实测10个点。量测时应先估计等电位线的方向和位置,然后将探针沿等电位线的正交方向左右移动,直至毫伏表上显示所需要的电压值,并记录探针的坐标。

5.自备8开方格纸一张,实验时首先画好建筑物的基础边界。将实测点坐标直接点绘在开方格纸上绘出等电位线 。如发现错误应及时重测。

6.为了准确地绘出建筑物、基础边界的压强分布图形,应在基础边界附近将测点加密。


5790921

注意事项

1.实验前,一定要检查电路无误后,方可接通电源。实验完毕一定要关闭电源,请教师检查完毕以后,方可离去。

2.用毫伏表量测电压时,应调至高档,然后再调至需要位置,以保证仪器的安全使用。测量前还应注意毫伏表调零。

3.等势线(或流线)最好边量测,边绘在坐标纸上,以便判断测点分布是否合理,何处需要加密,等电位线是否合理等。
