1. GEOLIKA Zentrales Modul der hessischen Geodateninfrastruktur Dipl.-Ing. Jürgen Knab

2. Agenda • Einführung • Geodateninfrastruktur Hessen • Geodatenserver Liegenschaftskataster • Anforderungsprofile • Ausschreibungsverfahren • Realisierung • Ausblick Dipl.-Ing. Jürgen Knab

3. Hessen Hessisches Ministerium für Wirtschaft, Verkehr und Landesentwicklung Hessisches Landesvermessungsamt Der Landrat als Behörde der Landesverwaltung Hauptabteilung Allgemeine Landes-verwaltung Hauptabteilung Staatliches Amt für Lebensmittel-überwachung, Tierschutz und Veterinärwesen (Veterinäramt) Hauptabteilung (Regional-entwicklung), Kataster, Flurneuordnung Hauptabteilung Landwirtschaft, Forsten und Naturschutz Dipl.-Ing. Jürgen Knab Folie 3

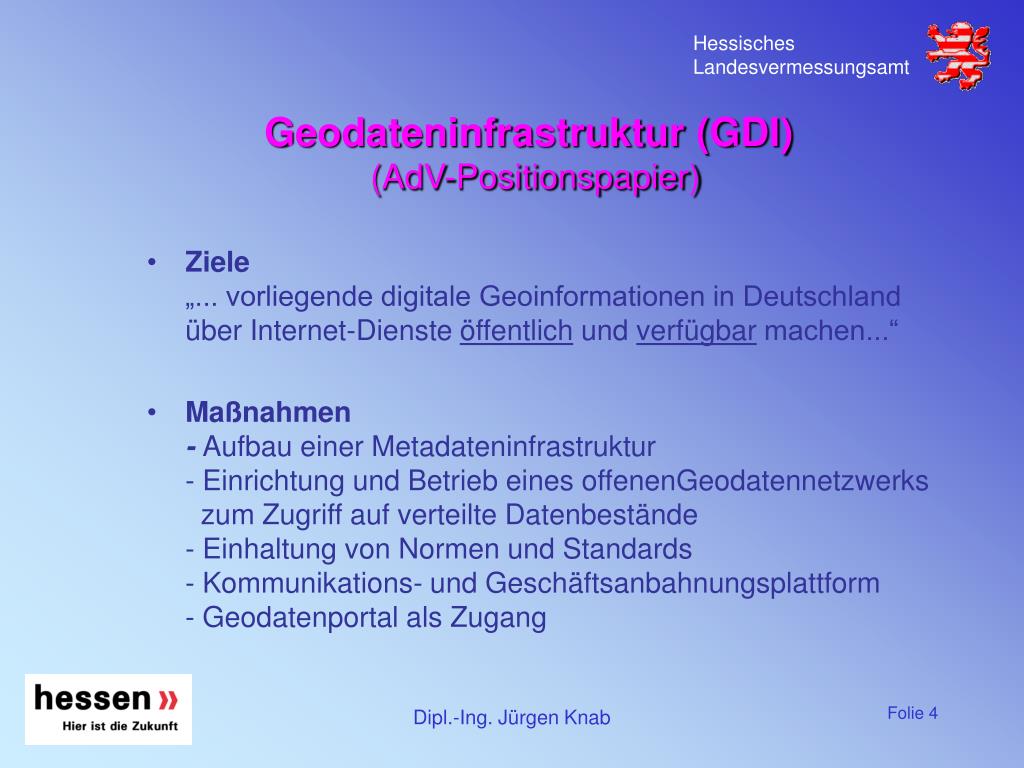

4. Geodateninfrastruktur (GDI)(AdV-Positionspapier) • Ziele „... vorliegende digitale Geoinformationen in Deutschland über Internet-Dienste öffentlich und verfügbar machen...“ • Maßnahmen- Aufbau einer Metadateninfrastruktur - Einrichtung und Betrieb eines offenenGeodatennetzwerks zum Zugriff auf verteilte Datenbestände- Einhaltung von Normen und Standards- Kommunikations- und Geschäftsanbahnungsplattform- Geodatenportal als Zugang Dipl.-Ing. Jürgen Knab

5. Wesen Geodateninfrastruktur Wirkung Anwendung Nutzen Wertschöpfung von Geoinformationen • Verfügbare • Bausteine • Methoden • Daten • Technologien • Standards • Ressourcen Maßnahmen Technologisch Politisch Institutionell Marketing GDI Öffentlich u. privat Öffentlich u. privat Dipl.-Ing. Jürgen Knab

6. Lenkungsausschuss HMWVL (Leitung) HMdJ HMULF Politisches Steuerungsorgan für Geoinformation in der Landesverwaltung Geschäftsstelle (HMWVL V 7) Bereichsleiterkonferenz Gliederung in 4 Aufgabenbereiche Technische Infrastruktur Kooperation mit den Kommunen Kooperation mit privaten Partnern Fachliche Koordination Interoperable Geodatenserver Metainformationssysteme Geoportal Online-Geo-Dienste Einbindung in E-Government Zusammenführung von grundstücksbezogenen und kleinmaßstäbigen raumbezogenen Fachdaten mit den Geobasisdaten Serviceangebote für Kommunen Entwicklung neuer Anwendungen (z.B. Baulastenverzeichnis) Integration kommunaler Geodaten Entwicklung und Vermarktung neuer Produkte in PPP-Modellen IT-Kompetenzzentrum der Landesverwaltung, Internet-Provider HZD HLVA Technische Stelle und Kompetenzzentrum für Geoinformation Folie 6 Geodateninfrastruktur Hessen (GDI-Hessen) Dipl.-Ing. Jürgen Knab

7. GEOLIKA Geodatenserver für das Liegenschaftskataster Dipl.-Ing. Jürgen Knab

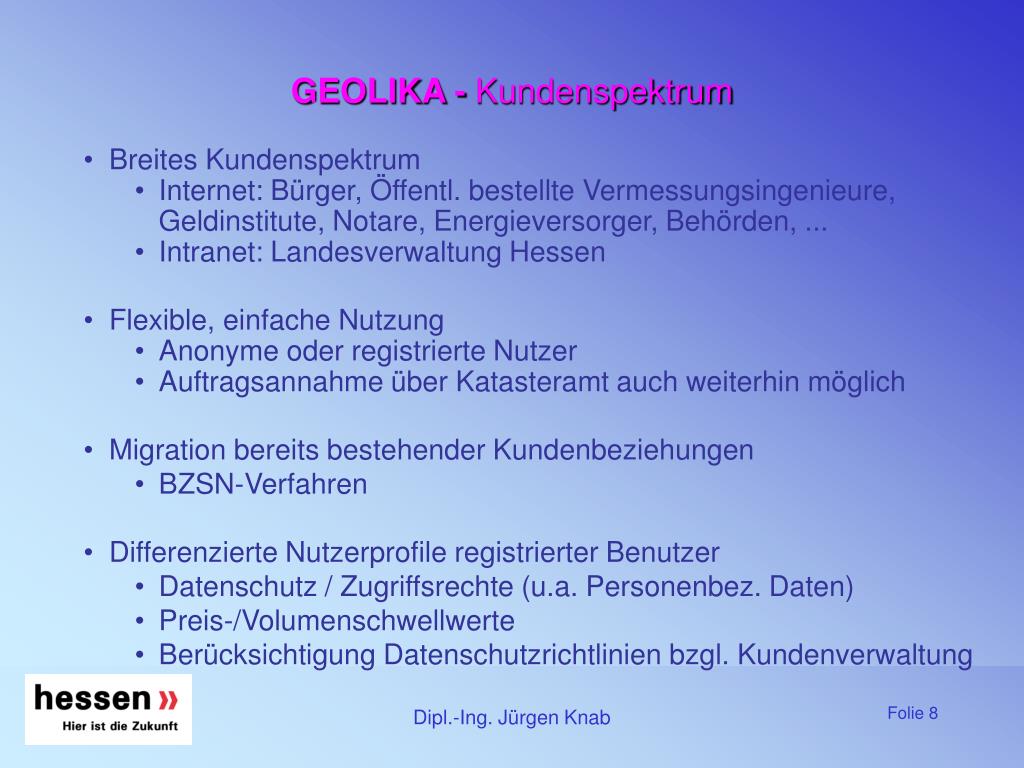

8. GEOLIKA - Kundenspektrum • Breites Kundenspektrum • Internet: Bürger, Öffentl. bestellte Vermessungsingenieure, Geldinstitute, Notare, Energieversorger, Behörden, ... • Intranet: Landesverwaltung Hessen • Flexible, einfache Nutzung • Anonyme oder registrierte Nutzer • Auftragsannahme über Katasteramt auch weiterhin möglich • Migration bereits bestehender Kundenbeziehungen • BZSN-Verfahren • Differenzierte Nutzerprofile registrierter Benutzer • Datenschutz / Zugriffsrechte (u.a. Personenbez. Daten) • Preis-/Volumenschwellwerte • Berücksichtigung Datenschutzrichtlinien bzgl. Kundenverwaltung Dipl.-Ing. Jürgen Knab

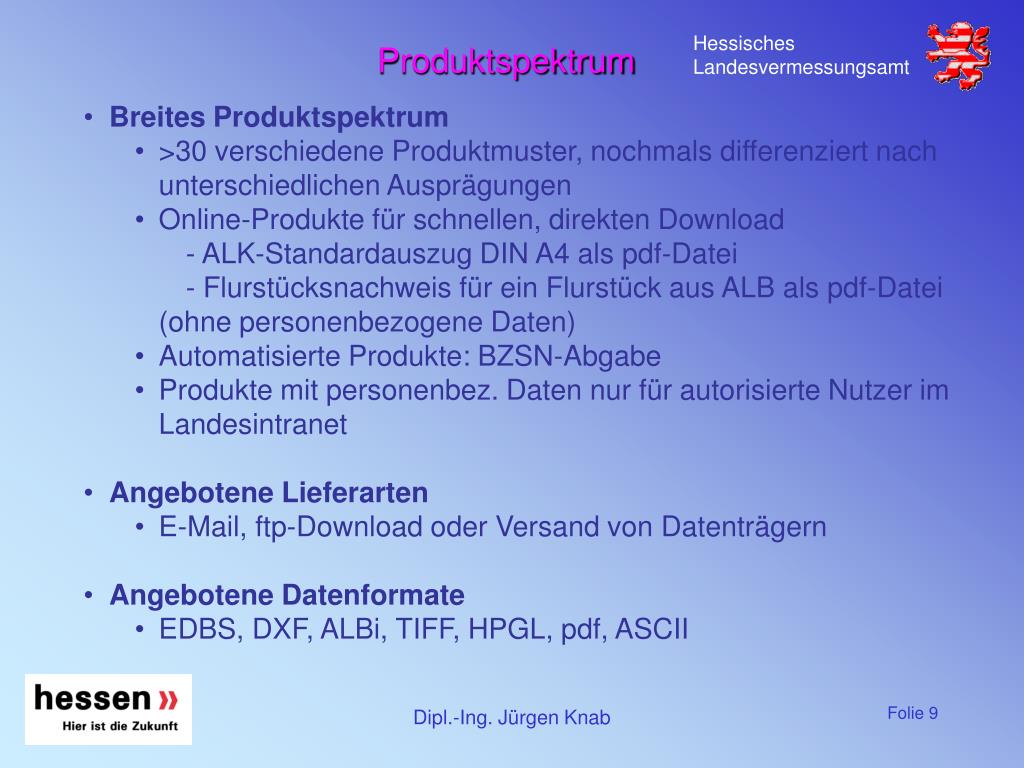

9. Produktspektrum • Breites Produktspektrum • >30 verschiedene Produktmuster, nochmals differenziert nach unterschiedlichen Ausprägungen • Online-Produkte für schnellen, direkten Download - ALK-Standardauszug DIN A4 als pdf-Datei - Flurstücksnachweis für ein Flurstück aus ALB als pdf-Datei (ohne personenbezogene Daten) • Automatisierte Produkte: BZSN-Abgabe • Produkte mit personenbez. Daten nur für autorisierte Nutzer im Landesintranet • Angebotene Lieferarten • E-Mail, ftp-Download oder Versand von Datenträgern • Angebotene Datenformate • EDBS, DXF, ALBi, TIFF, HPGL, pdf, ASCII Dipl.-Ing. Jürgen Knab

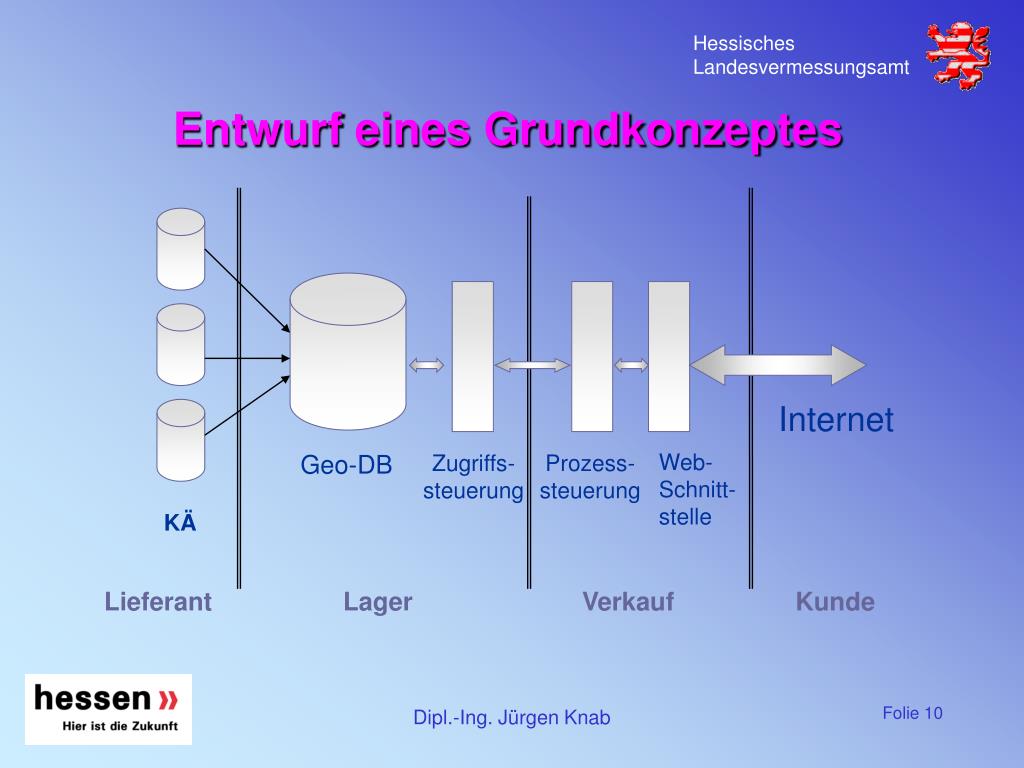

10. Entwurf eines Grundkonzeptes Internet Web- Schnitt- stelle Geo-DB Zugriffs- steuerung Prozess- steuerung KÄ Lieferant Lager Verkauf Kunde Dipl.-Ing. Jürgen Knab

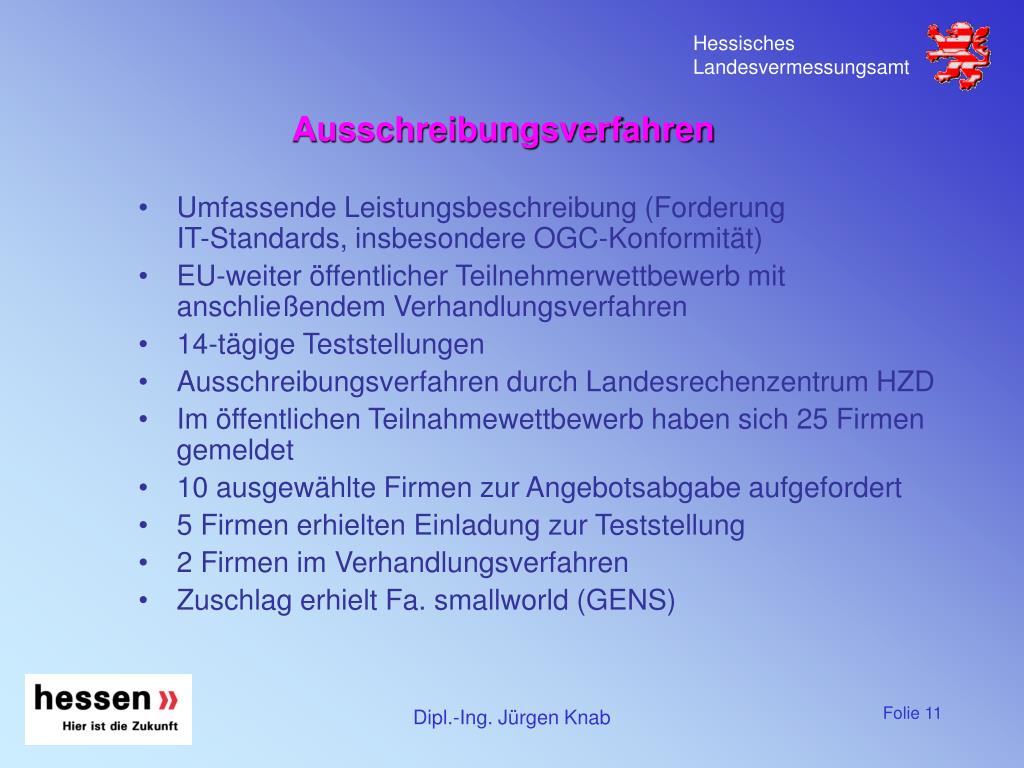

11. Ausschreibungsverfahren • Umfassende Leistungsbeschreibung (Forderung IT-Standards, insbesondere OGC-Konformität) • EU-weiter öffentlicher Teilnehmerwettbewerb mit anschließendem Verhandlungsverfahren • 14-tägige Teststellungen • Ausschreibungsverfahren durch Landesrechenzentrum HZD • Im öffentlichen Teilnahmewettbewerb haben sich 25 Firmen gemeldet • 10 ausgewählte Firmen zur Angebotsabgabe aufgefordert • 5 Firmen erhielten Einladung zur Teststellung • 2 Firmen im Verhandlungsverfahren • Zuschlag erhielt Fa. smallworld (GENS) Dipl.-Ing. Jürgen Knab

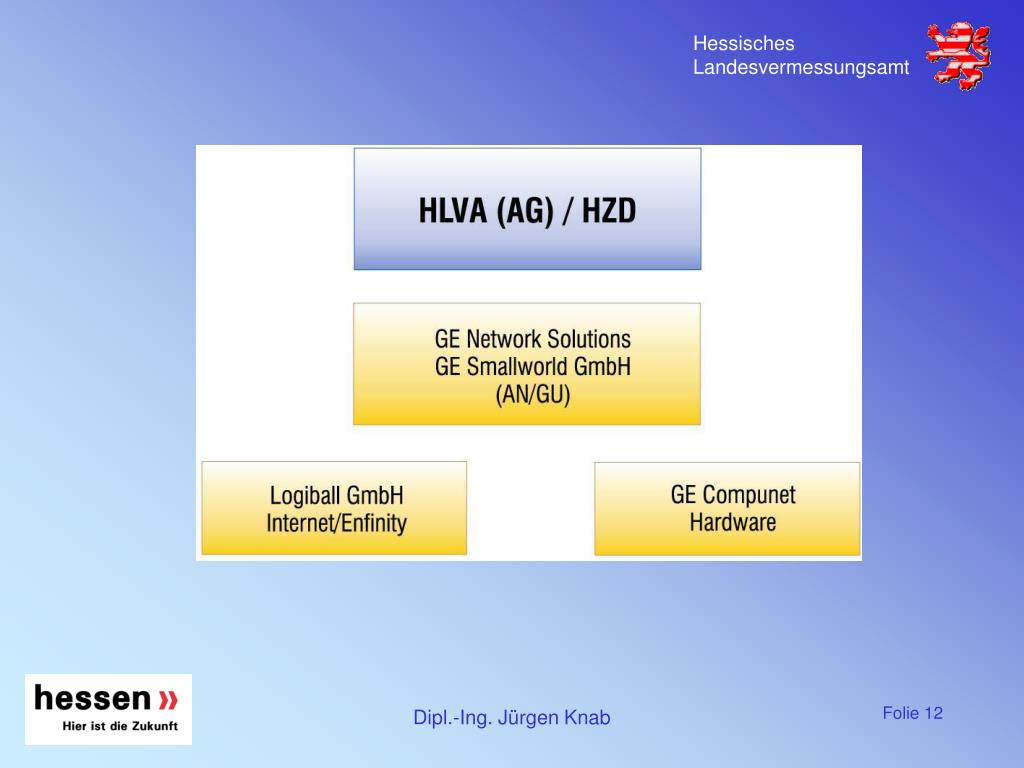

12. Dipl.-Ing. Jürgen Knab

13. Dipl.-Ing. Jürgen Knab

14. Firewall Web-Interface Web-Interface Web-Interface Administration Intranet Internet smtp Auftrags-verwaltung e-Commerce e-Commerce e-Commerce http, ftp Import Export (BZSN etc) (Produkte) SIAS SIAS GIS Produktionsdaten Navigations- daten Navigations-daten Deltas Systemarchitektur Intranet Produktion Internet IntershopEnfinity http, ftp Smallworld GIS / SIAS GIS/Oracle Deltas Dipl.-Ing. Jürgen Knab

15. Smallworld Datastore Server ( swmfs ) ISORCL0 Oracle Instanz NAVIGATION Intershop Enfinity Smallworld VMDS Oracle Systemarchitektur http - Client: http - Client: http - Client: http - Client: http - Client: Internet Internet Internet Internet Internet Benutzungs - schicht WEB - Portal (http - Server / Intershop Enfinity ) Verteilungs - Smallworld TICS Auftragsannahme Aufträge an GEOPROD schicht Dispatcher (Intershop Enfinity ) (SMTP via Firewall ) Anwendungs - SIAS - Image: SIAS - Image: schicht Navigation Navigation Persistenz - schicht Datei - System Dipl.-Ing. Jürgen Knab

16. Oracle Instanz Oracle Instanz Oracle Instanz Smallworld Datastore Server ( swmfs ) ALK ALB ISORCL0 ALK ALB - OBJKOORD ALB / Intershop NAVIGATION EDBS out EDBS in Smallworld Smallworld LOGGING Enfinity Smallworld VMDS Smallworld VMDS Smallworld VMDS Repository Repository Oracle Oracle on Oracle on Oracle Systemarchitektur/Zugriffspfade auf GeoPROD http - Client: http - Client: http - Client: http - Client: http - Client: Intranet Intranet Intranet Intranet Intranet Benutzungs - schicht WEB - Portal (http - Server / Intershop Enfinity ) Aufträge von GEOINTER (SMTP via Firewall ) Verteilungs - Auftragssteuerung schicht (Intershop Enfinity / JMS / Smallworld TICS Dispatcher) Anwendungs - GIS - Client: SIAS - Image: SIAS - Image: SIAS - Image: SIAS - Image: schicht HLVA Navigation FF (Nav.) FF (ALB/ALK) Produktion Persistenz - schicht Datei - System Dipl.-Ing. Jürgen Knab

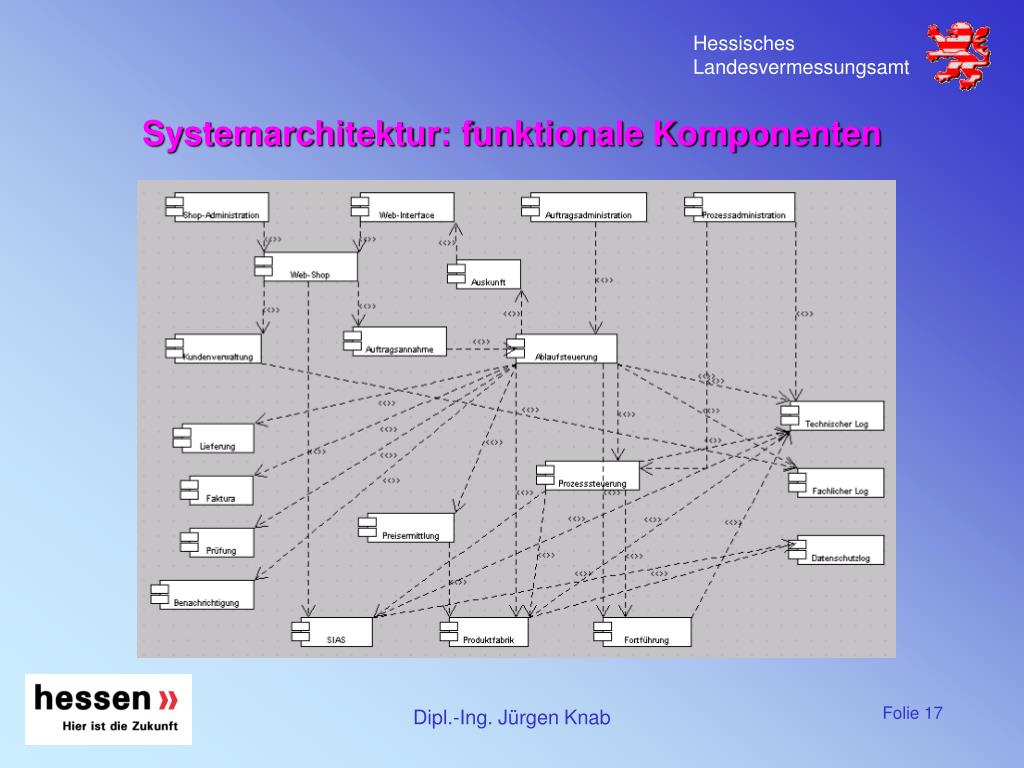

17. Systemarchitektur: funktionale Komponenten Dipl.-Ing. Jürgen Knab

18. B Ü P L R A Das Shopsystem erlaubt verschiedene Auftragsarten Kombinationspfad: Produkt: B1->Ü1->P2->L3->R1->A2 Online-Präsentation- Flurstücksangaben 1Flst. Über- Lieferung Rechnung Feedback Produktion Bestellung prüfung L1 B1 P1 R1 A1 Ü1 Reklamation Registriert Standard Manuell E-Mail Fallweise L2 P2 A2 B2 Ü2 R2 Geodaten- Zyklisch Pickpoint Nachfrage Unregistriert BZSN-Antrag server B3 L3 Ü3 Bildschirm Antrag §16a KA-Bestellung B4 L4 Ü4 Teilprozess mit BZSN Physikalisch Bestellung §16 manuellem Eingriff Dipl.-Ing. Jürgen Knab Folie 15

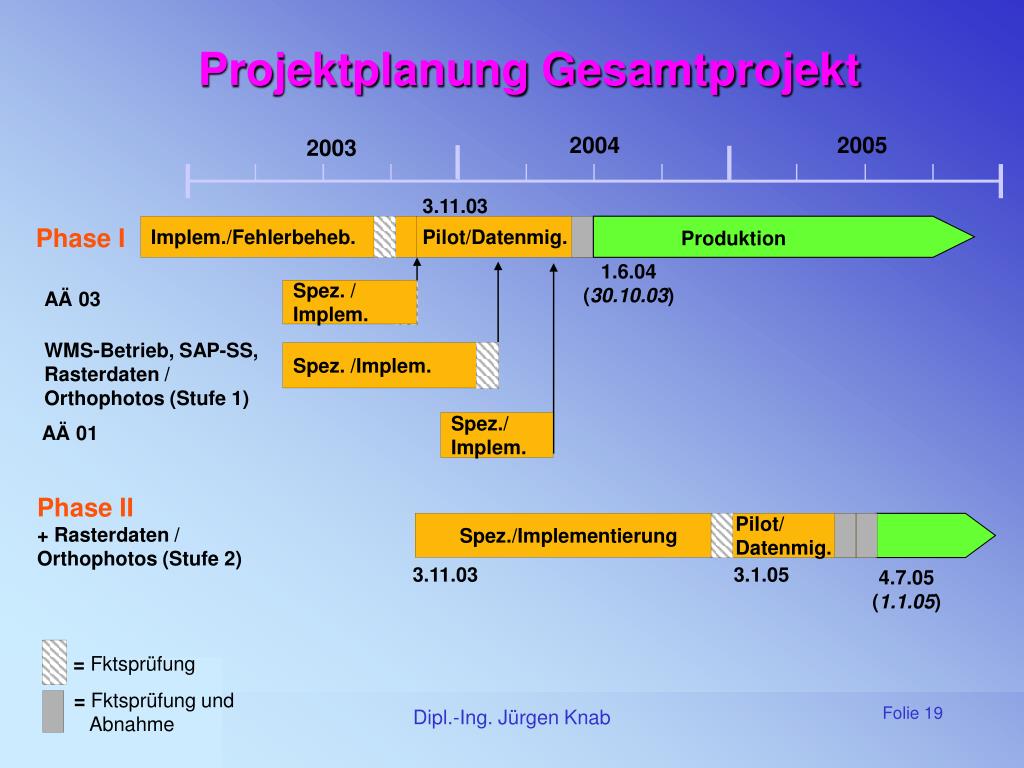

19. 3.11.03 Implem./Fehlerbeheb. Pilot/Datenmig. Produktion 1.6.04(30.10.03) Spez. / Implem. AÄ 03 WMS-Betrieb, SAP-SS, Rasterdaten / Orthophotos (Stufe 1) Spez. /Implem. Spez./Implem. AÄ 01 Spez./Implementierung Pilot/Datenmig. Produkt. 3.11.03 3.1.05 4.7.05(1.1.05) = Fktsprüfung = Fktsprüfung und Abnahme Projektplanung Gesamtprojekt 2004 2005 2003 Phase I Phase II + Rasterdaten / Orthophotos (Stufe 2) Dipl.-Ing. Jürgen Knab

20. Ausblick • Anbindung an SAP • Online-Zahlverfahren • Migration mit GeoShop • Erweiterung der Produktpalette • ALKIS-Migration • Einbindung georeferenzierter Fachdaten anderer Landesverwaltungen Dipl.-Ing. Jürgen Knab

21. Vielen Dank für Ihre Aufmerksamkeit j.knab@hkvv.hessen.de www.hkvv.hessen.de Dipl.-Ing. Jürgen Knab
