《 船舶通信导航设备运行与维护 》 课程讲义 9. 华盟 HM-2032 MARK-2 船用雷达设备 运行与维护. 九江职业技术学院电子工程系. 《 船舶通信导航设备运行与维护 》 课程讲义 9. 华盟 HM-2032 MARK-2 船用雷达维护保养. 一、华盟 HM-2032 MARK-2 船用导航雷达天线收发单元的维 护保养操作. 显示器单元的维护保养项目实施： 注意：显示器及内有高压，未经指导老师同意不得打开显示器后盖板！在任何维护保养前，均要断开电源。 （ 1 ）经常用软棉布清洁显示器荧光屏及机箱上的灰尘。
E N D
《船舶通信导航设备运行与维护》课程讲义9 华盟HM-2032 MARK-2船用雷达设备运行与维护 九江职业技术学院电子工程系

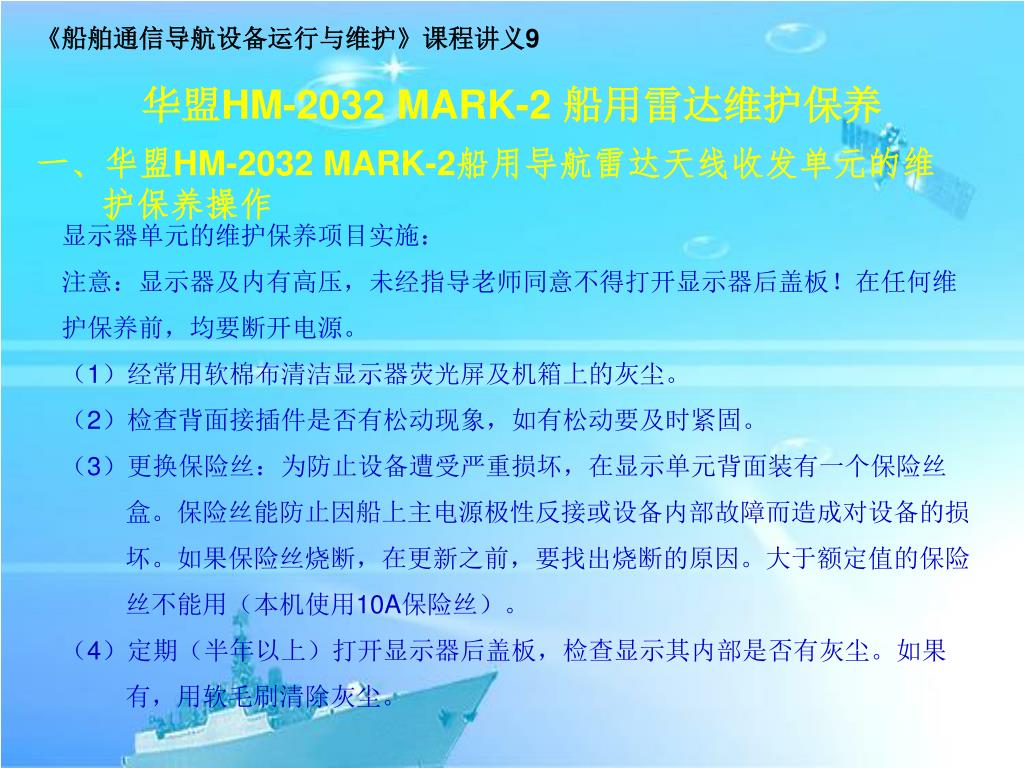

《船舶通信导航设备运行与维护》课程讲义9 华盟HM-2032 MARK-2 船用雷达维护保养 一、华盟HM-2032 MARK-2船用导航雷达天线收发单元的维 护保养操作 显示器单元的维护保养项目实施： 注意：显示器及内有高压，未经指导老师同意不得打开显示器后盖板！在任何维护保养前，均要断开电源。 （1）经常用软棉布清洁显示器荧光屏及机箱上的灰尘。 （2）检查背面接插件是否有松动现象，如有松动要及时紧固。 （3）更换保险丝：为防止设备遭受严重损坏，在显示单元背面装有一个保险丝 盒。保险丝能防止因船上主电源极性反接或设备内部故障而造成对设备的损 坏。如果保险丝烧断，在更新之前，要找出烧断的原因。大于额定值的保险 丝不能用（本机使用10A保险丝）。 （4）定期（半年以上）打开显示器后盖板，检查显示其内部是否有灰尘。如果 有，用软毛刷清除灰尘。
《船舶通信导航设备运行与维护》课程讲义9 二、船用导航雷达显示器单元的相关理论知识点 1．船用导航雷达显示器的结构及基本工作原理 船用雷达显示器的作用是将物标回波按其实际的距离与方位显示在荧光屏上，它是一种平面位置显示器（PPI），常用极坐标表示。扫描中心代表天线（即本船）位置位于荧光屏的中心，物标回波以扫描线上的加强亮点表示，回波亮点至扫描中心之间的距离代表物标实际距离。扫描线随天线同步旋转，从船首（或真北）线至回波亮点之间的夹角表示物标舷角（或真方位角）。显示器典型显示界面如图3.5所示。 雷达显示器分模拟视频雷达显示器和数字视频雷达显示器两种，二者无论从结构还是工作原理上都有很大不同。
《船舶通信导航设备运行与维护》课程讲义9 （1）模拟视频雷达显示器简介 如图4.7所示，模拟视频雷达显示器的组成包括阴极射线管及附属电路、定时系统、扫描系统、刻度系统、视频系统及电源系统。 （崔凤波 p138图10-16） 图4.7 模拟视频雷达显示器组成框图 主要工作波形如图4.8所示，具体工作原理介绍从略，有兴趣的读者可自行参阅相关资料[[1]]。 （崔凤波 p138图10-17） 图4.7 模拟视频雷达显示器工作波形
《船舶通信导航设备运行与维护》课程讲义9 （2）数字视频雷达显示器简介 雷达的数字视频处理以存储器为核心，将接收机输出的实时模拟视频信号按照一定要求量化为数字信号，并按照一定的格式写入存储器，经过加工处理，然后再按照扫描显示的要求，按照一定的速率读出，将数字视频信号转化为模拟视频信号，最终显示在荧光屏上。船用雷达数字视频平面位置显示器的组成框图如图4.8所示。 （崔凤波 p139图10-18） 图4.7 数字视频雷达显示器工作波形
《船舶通信导航设备运行与维护》课程讲义9 2．行业标准文件（JT/T 8100.2-92 ）对雷达显示器的维护保养工作的具体要求 JT/T 8100.2-92 ——《船用通信、导航设备的安装、使用、维护、修理技术要求》文件对雷达显示器维护保养工作的具体要求如下： （1）每半年用软毛刷清除一次显示器内的灰尘。 （2）应定期用软布蘸酒精或清水擦抹安全保护玻璃罩和标绘玻璃罩。清洁剂决不能用苯类、薄漆、汽油或其他有害品代用。 （3）应小心地按照雷达说明书的规定打开显示器面罩，用蘸酒精或清水的软布轻轻地擦拭方位标尺表面。决不能用苯类、薄漆、汽油或其他有害品代用。 （4）用干的软布轻轻抹去荧光屏表面的灰尘。 （5）检查各连接电缆和插头是否牢固可靠和接地良好。 （6）对旋转式扫描圈的显示器应定期按照说明书规定对转动部分加油，并用无水酒精除去集流环上的尘污等。 （7）当发现显象管高压帽的周围打火时，应在对地充分放电后，再用蘸有无水洒精的软布清除高压帽周围的尘污。
