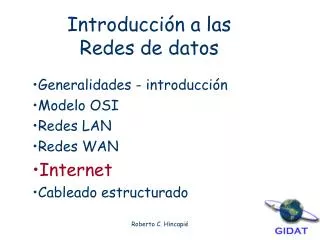

  1. Introducción a las Redes de datos Generalidades - introducción Modelo OSI Redes LAN Redes WAN Internet Cableado estructurado Roberto C. Hincapié

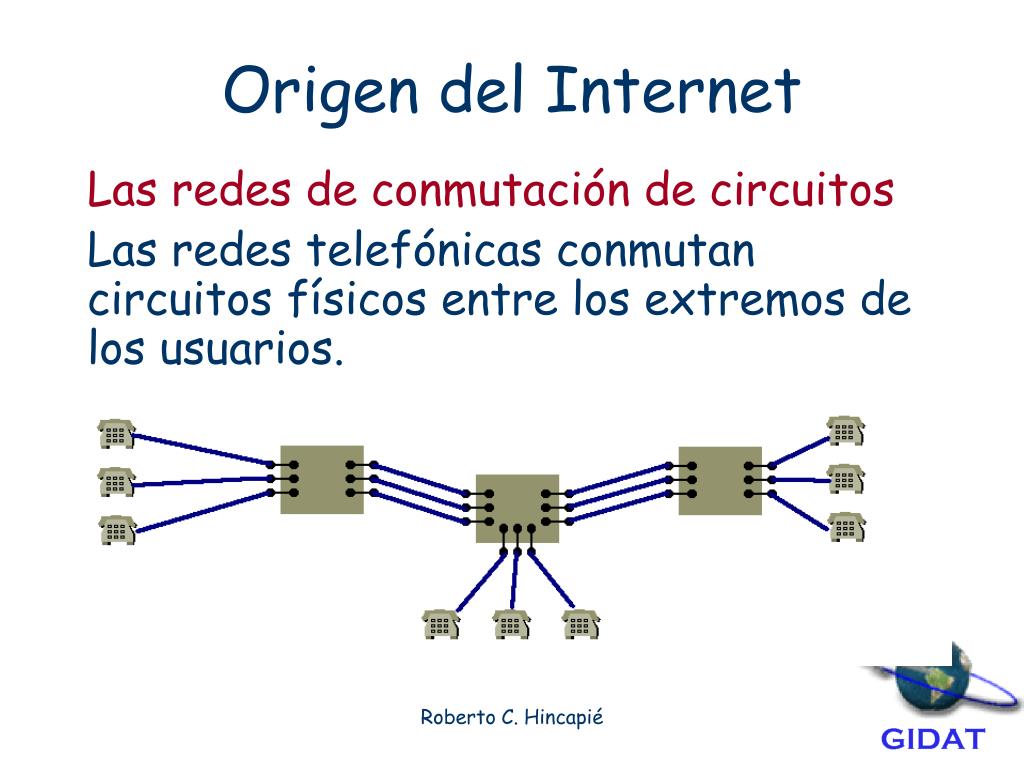

  2. Origen del Internet • Las redes de conmutación de circuitos • Las redes telefónicas conmutan circuitos físicos entre los extremos de los usuarios. Roberto C. Hincapié

  3. Establecimiento de conexiones • Para conectar el usuario A con el B se debe cerrar algunos circuitos entre ellos. A B Roberto C. Hincapié

  4. Puede haber otras conexiones • Al mismo tiempo puede establecerse otras llamadas en el sistema hasta que todas las líneas estén ocupadas. A D B C Roberto C. Hincapié

  5. Nacimiento del Internet • En plena guerra fría (1960) se decidió crear una red que pudiera sobrevivir a un ataque nuclear. La red telefónica no era la solución... A D B C Roberto C. Hincapié

  6. A B Solución, la conmutaciónde paquetes • En esta forma, la comunicación se envía en forma de pequeños paquetes por rutas cualquiera entre dos puntos diferentes. Roberto C. Hincapié

  7. En ATM los paquetes son todos del mismo tamaño, permite una mas rápida conmutación. Altas velocidades (155 Mbps). Se suponía reemplazo de la red telefónica. En FRAME RELAY los paquetes son de tamaños diferentes, conmutación mas lenta. Muy bajo costo. Multiplexación estadística. ATM vs FRAME RELAY Roberto C. Hincapié

  8. Mejoras • Si uno de los caminos se daña, todavía la información puede llegar por otro de ellos. En la conmutación de circuitos si el camino se daña, la llamada se pierde. En este caso no. Simplemente se envían los paquetes por otro enlace. Roberto C. Hincapié

  9. ARPANET en Mar. 1971 ARPANET en Jul. 1970 ARPANET en Dic. 1969 ARPA NET • La ARPA NET fue creada bajo esta concepción (Advanced Research Pojects Agency) • Consistió en nodos conectados por líneas telefónicas arrendadas Roberto C. Hincapié

  10. ARPANET en Abr. 1972 ARPANET en Sep. 1972 Evolución de la ARPA NET • El crecimiento de la red fue muy rápido. La conexión de varias Redes diferentes llevó al surgimiento del TCP/IP (1974) Roberto C. Hincapié

  11. El crecimiento continuó • Con la aparición del TCP/IP el proceso continuó a mayor velocidad. Para 1983 había mas de 200 nodos conectados. • En la década de 1980 aparece una utilidad de los nombres de dominio. • Se conectan muchas LAN hasta que finalmente desaparece ARPA NET, dando lugar a redes mas rápidas Roberto C. Hincapié

  12. TCP/IP • El 1º de Enero de 1983, El TCP/IP se convirtió en el protocolo oficial de trabajo en ARPA NET. • La gente comenzó a llamar la aglomeración de redes como Internet. • En 1990, existían 3,000 redes y 200,000 computadores conectados a Internet. Roberto C. Hincapié

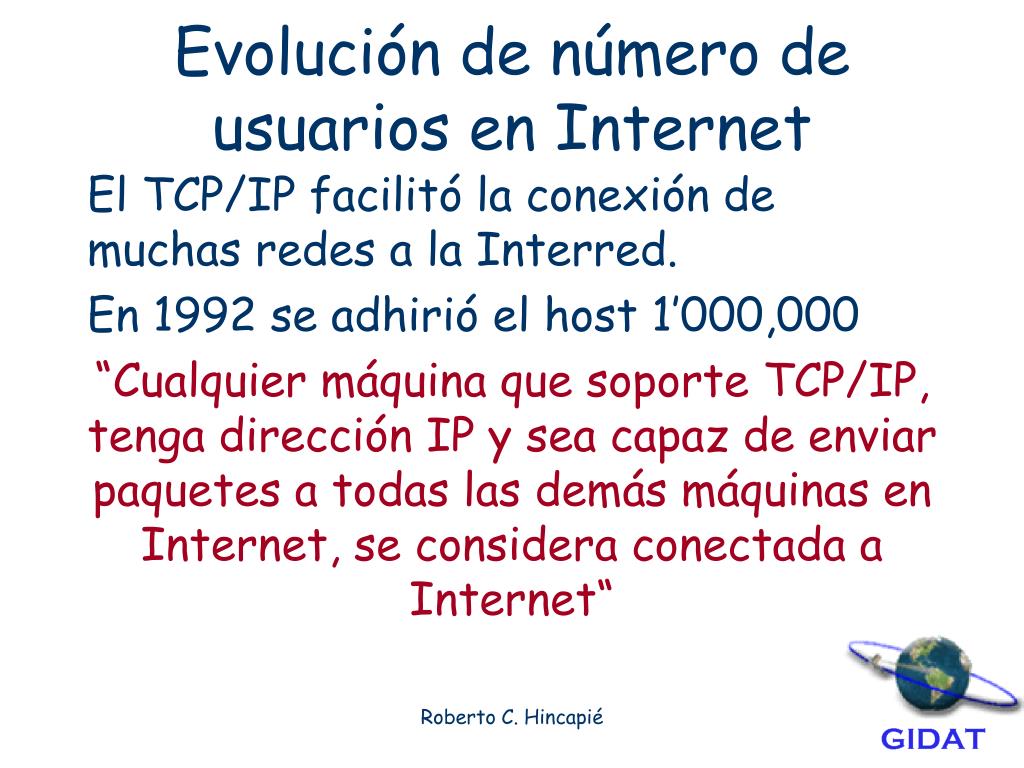

  13. Evolución de número de usuarios en Internet • El TCP/IP facilitó la conexión de muchas redes a la Interred. • En 1992 se adhirió el host 1’000,000 • “Cualquier máquina que soporte TCP/IP, tenga dirección IP y sea capaz de enviar paquetes a todas las demás máquinas en Internet, se considera conectada a Internet“ Roberto C. Hincapié

  14. Evolución de número de usuarios en Internet • Número de usuarios en millones. • Fuente : http://www.nua.net/surveys/ Roberto C. Hincapié

  15. El internet en países de habla hispana • PaísDominioCantidad de páginas • Porcentaje del total • España.es 891,914 • 48.79% • México .mx381,649 • 20.88% • Argentina.ar152,498 • 8.34% • Chile.cl119,5 • 6.54% • Colombia.co56,175 • 3.07% • Perú.pe53,66 • 2.94% Roberto C. Hincapié

  16. Que es el TCP/IP • Es un protocolo de comunicaciones que tiene un conjunto de servicios para los usuarios. UNIX Host UNIX Host Internet TCP/IP Roberto C. Hincapié

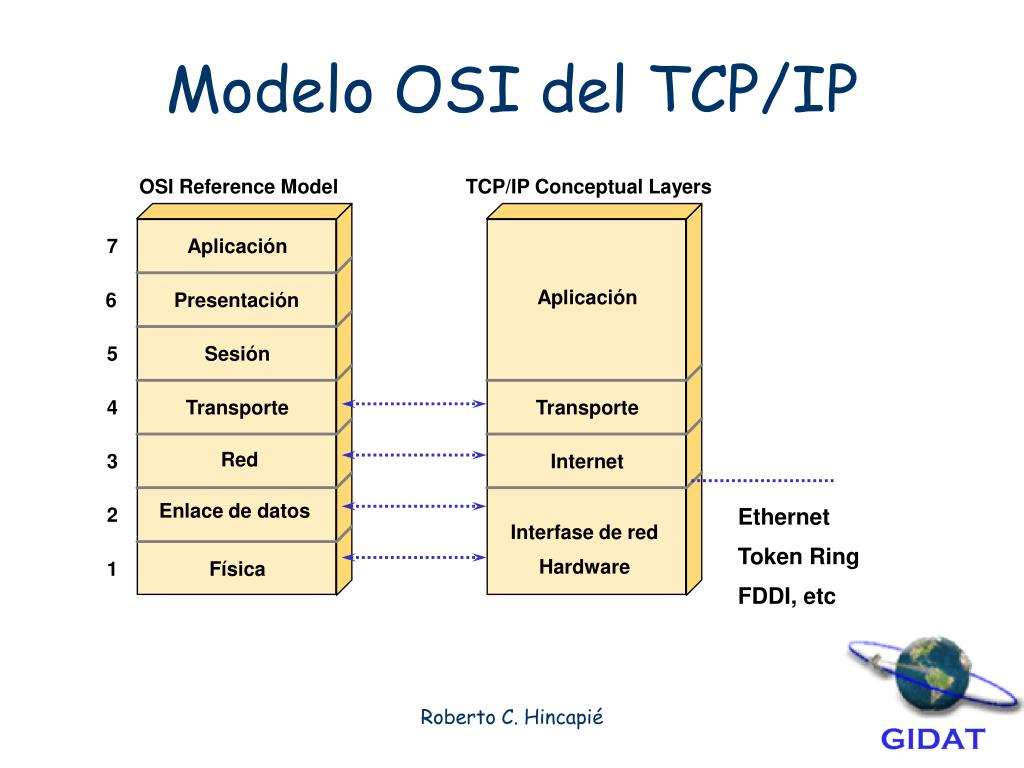

  17. Modelo OSI del TCP/IP OSI Reference Model TCP/IP Conceptual Layers 7 Aplicación Aplicación 6 Presentación 5 Sesión 4 Transporte Transporte Red 3 Internet Enlace de datos 2 Ethernet Token Ring FDDI, etc Interfase de red Hardware 1 Física Roberto C. Hincapié

  18. Aplicaciones de computadores Aplicaciones de red Aplicaciones entre redes Procesadores de texto Presentaciones gráficas Hojas de cálculo Otras Correo electrónico Transf. De archivos Acceso remoto Otros Intercambio electrónico de datos World Wide Web Servicios de transferencias de dinero Otros Capa de aplicaciones En esto no hay diferencia con el modelo ISO visto anteriormente. Pero se agregan internamente las demás capas. Roberto C. Hincapié

  19. Capa de transporte Transf. de archivos Navegación en Internet Aplicación Correo electrónico • Etiqueta cada aplicación con un determinado puerto y segmenta la información en unidades mas pequeñas. • Número de puertos disponibles: 65536 Puerto 25 Data Puerto 21 Data Puerto 80 Data Transporte Roberto C. Hincapié

  20. Comunicación orientada a conexión y no conexión • TCP • Transmission Control Protocol • Establece conexiones entre los extremos. • Conexión remota • Paginas Web • File Transfer Protocol. • UCP • User Datagram Protocol • No establece conexiones en la comunicación. • DNS • TFTP (FTP trivial) Roberto C. Hincapié

  21. 1 Send SYN (seq=100 ctl=SYN) 2 Send SYN (seq=300 ack=101 ctl=syn,ack) 3 Established (seq=101 ack=301 ctl=ack) 4 Established (seq=101 ack=301 ctl=ack Data) Establecimiento de conexiones Host A Host B SYN received SYN received Roberto C. Hincapié

  22. Window size = 3 Send 1 Window size = 3 Send 2 Window size = 3 Send 3 ACK 1 Window size = 2 ACK 2 Window size = 2 ACK 3 Window size = 2 Window size = 3 Send 4 Window size = 3 Send 5 ACK 4 Window size = 2 ACK 5 Window size = 2 Ventana para garantizar transmisión Receiver Sender Roberto C. Hincapié

  23. Host 1 b c Red a Host 2 Direccionamiento • Es necesario utilizar las direcciones de los host y las direcciones de red para poder identificar a cada host dentro de Internet. Host 1, red A A.1 Medellín, Colombia Diag. 27 No. 45-24 Roberto C. Hincapié

  24. Direcciones IP vs MAC • Direcciones MAC son un número asignado internacionalmente a cada tarjeta de acceso a una red. Es la huella dactilar de las tarjetas. Imborrable. • MAC add : 08.00.00.20.11.11 • Total : 281’’474,976’700,000 direcciones diferentes. • No hay dos direcciones iguales. • 08.00.00. 20.11.11 • Fabricante Consecutivo Roberto C. Hincapié

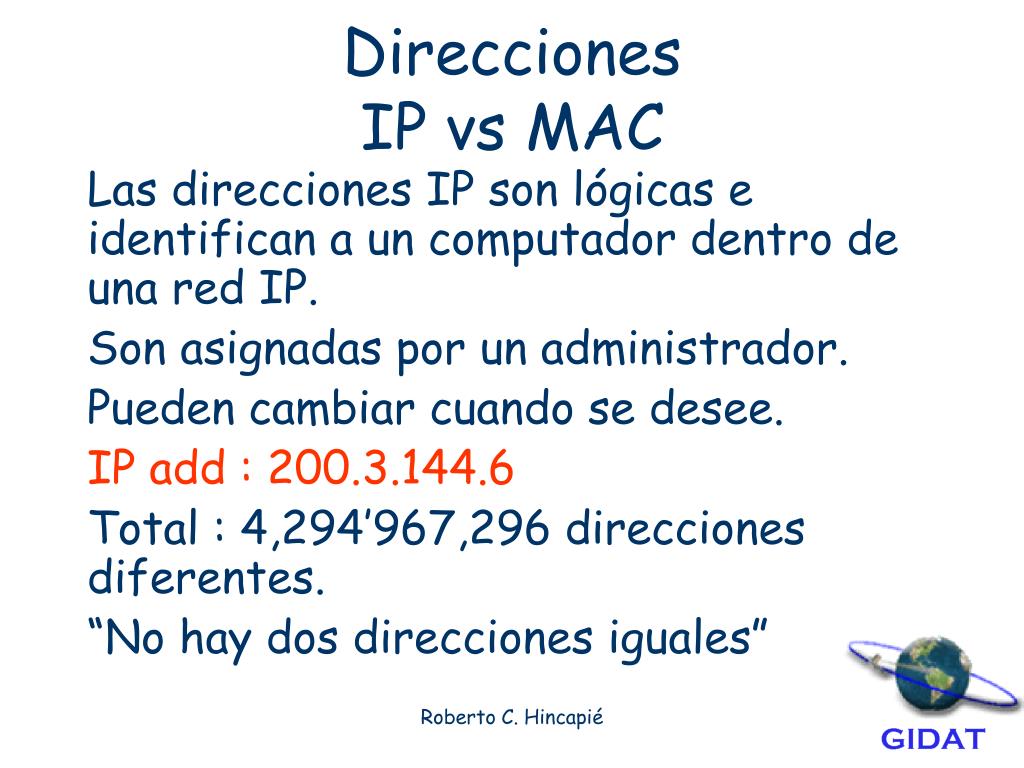

  25. Direcciones IP vs MAC • Las direcciones IP son lógicas e identifican a un computador dentro de una red IP. • Son asignadas por un administrador. • Pueden cambiar cuando se desee. • IP add : 200.3.144.6 • Total : 4,294’967,296 direcciones diferentes. • “No hay dos direcciones iguales” Roberto C. Hincapié

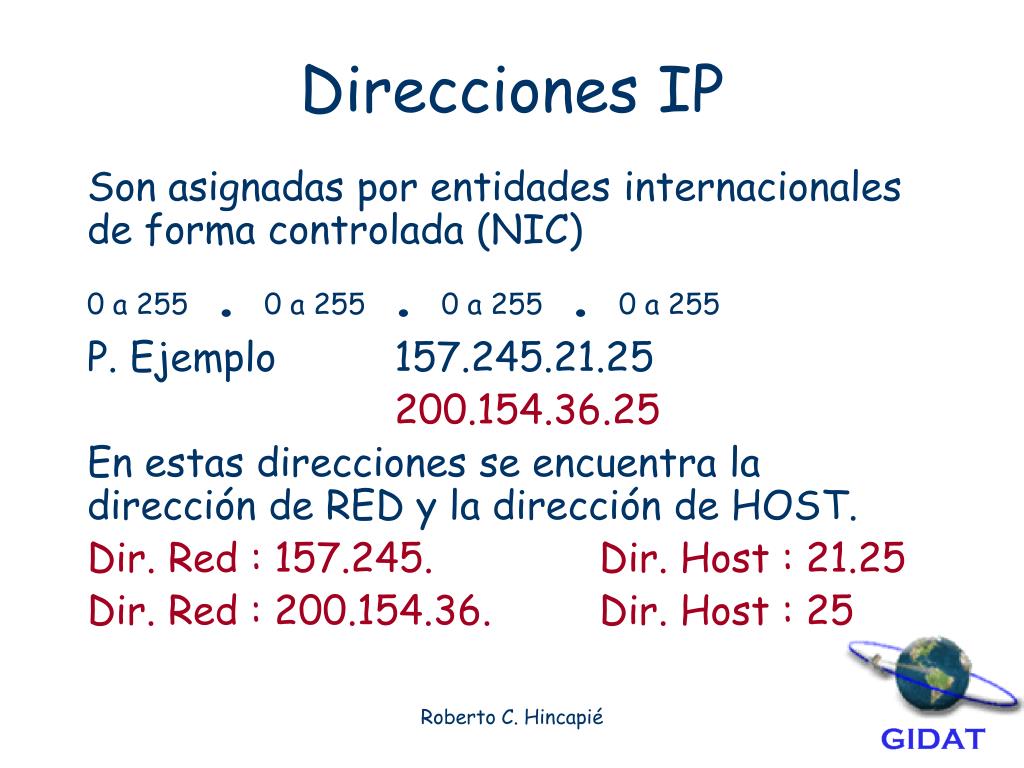

  26. Direcciones IP • Son asignadas por entidades internacionales de forma controlada (NIC) • 0 a 255 . 0 a 255 . 0 a 255 . 0 a 255 P. Ejemplo 157.245.21.25 200.154.36.25 En estas direcciones se encuentra la dirección de RED y la dirección de HOST. Dir. Red : 157.245. Dir. Host : 21.25 Dir. Red : 200.154.36. Dir. Host : 25 Roberto C. Hincapié

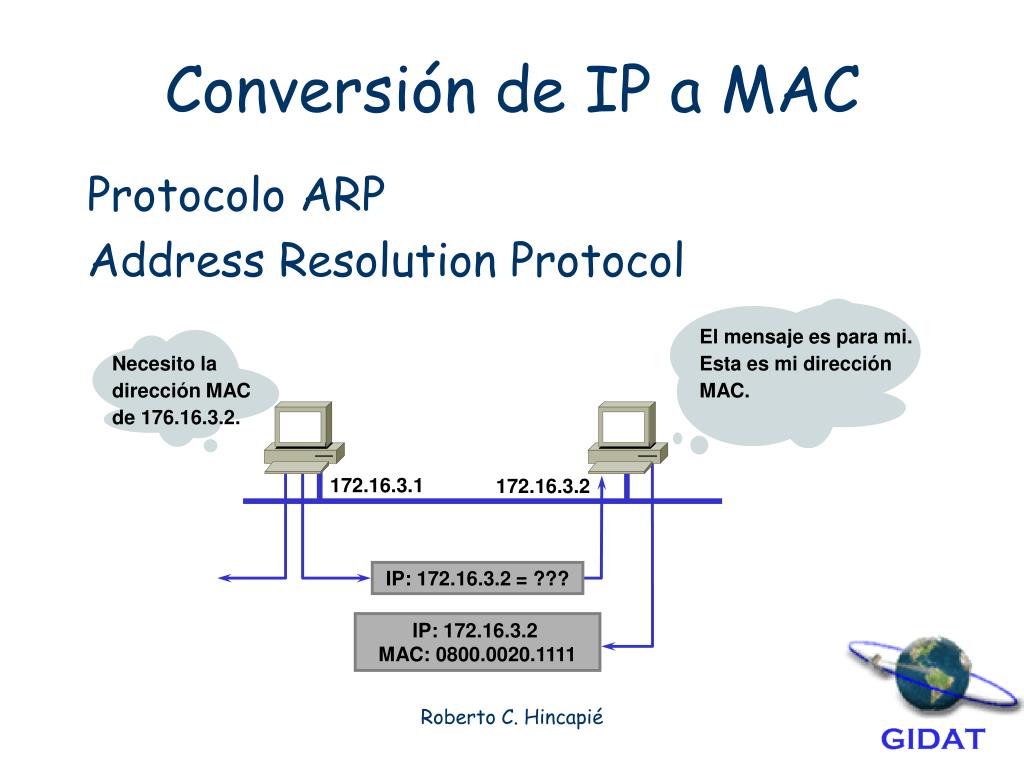

  27. El mensaje es para mi. Esta es mi dirección MAC. Conversión de IP a MAC • Protocolo ARP • Address Resolution Protocol Necesito la dirección MAC de 176.16.3.2. 172.16.3.1 172.16.3.2 IP: 172.16.3.2 = ??? IP: 172.16.3.2 MAC: 0800.0020.1111 Roberto C. Hincapié

  28. Conversion de MAC a IP • Protocolo RARP • Reverse Address Resolution Protocol Te escuché, tu dirección IP es : 172.16.3.25. Cuál es mi dirección IP? MAC: 0800.0020.1111 IP = ??? MAC: 0800.0020.1111 IP: 172.16.3.25 Roberto C. Hincapié

  29. Las direcciones de Internet son pocas y costosas. No cada computador que pueda acceder a Internet tiene una dirección válida de Internet. Las direcciones locales comienzan por: 10.X.X.X Clase A 127.X.X.X LoopBack 172.X.X.X Clase B 192.X.X.X Clase C Son privadas y no aparecen en Internet. Direcciones internas Roberto C. Hincapié

  30. Capa de InternetEnrutamiento Busca encontrar el mejor camino para llevar la información desde un origen hacia un destino. ¿Cuál camino es el mejor? Roberto C. Hincapié

  31. Este es uno de los puntos mas importantes • Rutas estáticas: • Existe un administrador de la red que determina las rutas que se deben seguir dentro de la red. • Rutas dinámicas: • Utiliza rutas que se modifican automáticamente de acuerdo a el estado de la red o la congestión existente. Roberto C. Hincapié

  32. Adaptación de la ruta • La ruta cambia automáticamente al cambiar las condiciones de la red. B A X D C Roberto C. Hincapié

  33. Los enrutadores se comunican entre si. • Cada enrutador envía a sus vecinos la información que él conoce para que todos lo sepan. Vector distancia Tabla de rutas Tabla de rutas Estado de enlace Híbrido Roberto C. Hincapié

  34. Servicios de Internet • DNS Servicio de nombres de dominio • Es la forma mas simple de recordar las direcciones de los host en Internet. Es mas fácil que recordar las direcciones de las máquinas. • www.upb.edu.co • www.yahoo.com • www.presidencia.gov.co Roberto C. Hincapié

  35. ar mx co pe uk cl com org edu gov mil net Genéricos: Son privadas, pertenecen a compañías privadas. gov y mil son del gobierno de EE.UU. De país: Cada país elige la manera como se debe manejar Primer nivel En cada uno de los primeros niveles se elige la forma de comercializar cada uno de sus segundos niveles. Roberto C. Hincapié

  36. cocacola yahoo pepsi com org edu gov mil net Segundo nivel ar mx cl pe uk co com org edu gov mil net El segundo nivel puede ser genérico (en el caso de Colombia) o puede ser comercial (vendido a terceros). Roberto C. Hincapié

  37. 007mundo orbitel eafit udea upb Tercer nivel ar mx cl pe uk co com org edu gov mil net cocacola yahoo pepsi com org edu gov mil net Roberto C. Hincapié

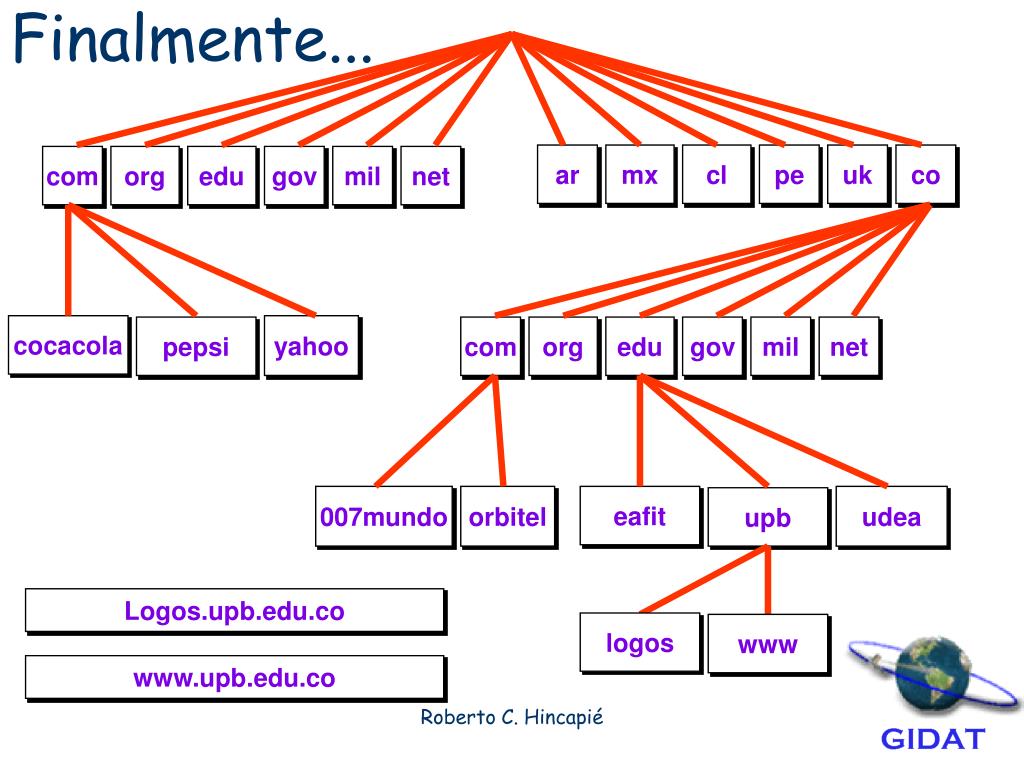

  38. Logos.upb.edu.co logos www www.upb.edu.co Finalmente... ar mx cl pe uk co com org edu gov mil net cocacola yahoo pepsi com org edu gov mil net 007mundo orbitel eafit udea upb Roberto C. Hincapié

  39. Como funciona el proceso? Quién es www.upb.edu.co www.upb.edu.co es 200.3.144.6 Roberto C. Hincapié

  40. Correo electrónico Es el envío de información de un usuario a otro por medio de una dirección llamada dirección electrónica. Funciona de manera similar al correo escrito. logos.upb.edu.co yahoo.com Roberto C. Hincapié

  41. Roberto envía un correo Es el envío de información de un usuario a otro por medio de una dirección llamada dirección electrónica. Funciona de manera similar al correo escrito. roberto El host actúa como oficina de correos logos.upb.edu.co roberto@logos.upb.edu.co yahoo.com El correo se guarda en el host de destino hasta que el usuario Lo lea Roberto C. Hincapié

  42. Paginas WEB Envío de información grafica, escrita, sonidos, multimedia, etc. A través de Internet por un formato simple. REQ: http://www.yahoo.com www.yahoo.com Roberto C. Hincapié

  43. El servidor responde... www.yahoo.com ANS: index.html Roberto C. Hincapié

  44. Se solicita mas información REQ: imagen1.gif www.yahoo.com Roberto C. Hincapié

  45. El servidor respondede nuevo El proceso continúa hasta que no haya mas por solicitar o transmitir. www.yahoo.com ANS: imagen1.gif Roberto C. Hincapié

  46. Algunos conceptos de seguridad • Valor de la Información • La información comoCONOCIMIENTO • • Procesos • Patentes • Secretos Industriales • Prácticas, Procesos yMetodologías • • Oportunidades • Noticias • Información Clientes • Información productos • Información transacciones Roberto C. Hincapié

  47. Algunos conceptos de seguridad • La información comoATRIBUTOS • • Características de unaentidad • Historia Laboral • Historia Crediticia • HistoriaClínica - Estado de Salud • • Capacidades de unaentidad • RegistrosAcadémicos • Registros Tributarios Roberto C. Hincapié

  48. Algunos conceptos de seguridad • La información comoAGENTE DE LO VIRTUAL • • Dinero • Cuentas de Ahorro yCorrientes • Tarjetas de Crédito • Préstamos y Créditos • • Inversiones • E-Inversión • Administración deValores Roberto C. Hincapié

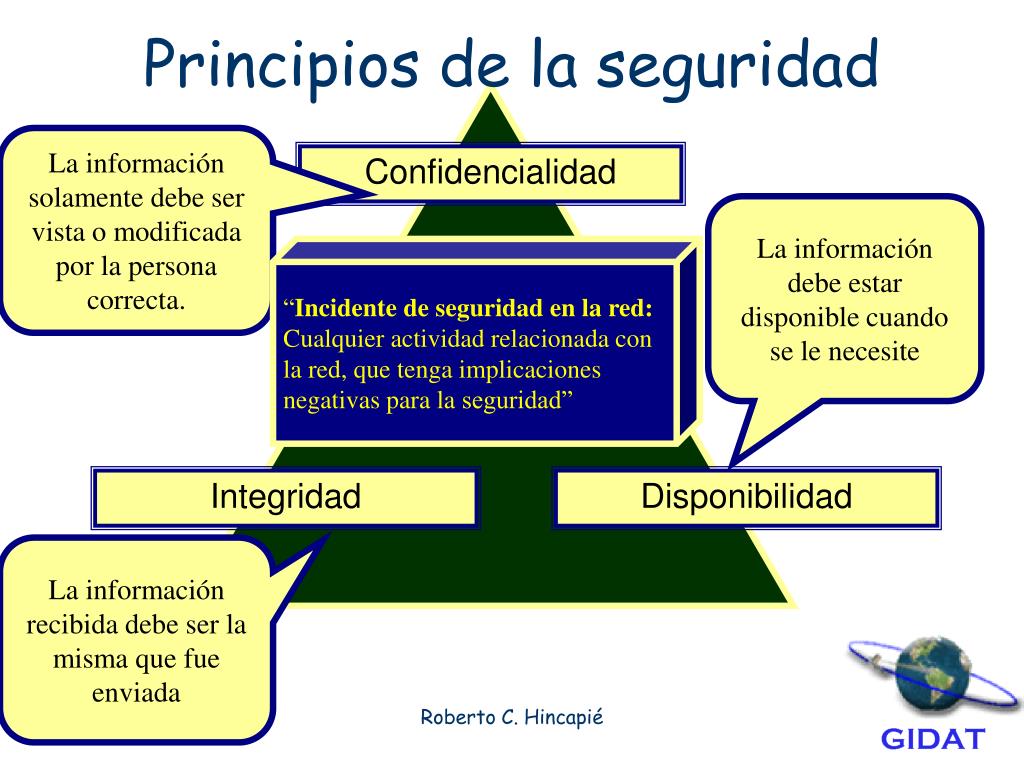

  49. Principios de la seguridad La información solamente debe ser vista o modificada por la persona correcta. Confidencialidad La información debe estar disponible cuando se le necesite “Incidente de seguridad en la red: Cualquier actividad relacionada con la red,que tenga implicaciones negativas para laseguridad” Integridad Disponibilidad La información recibida debe ser la misma que fue enviada Roberto C. Hincapié

  50. Fuentes de los incidentes Roberto C. Hincapié
