1. PFACE 에서 3DFACE 에서와 같이 Invisible 하고 싶은 Edge 가 있을 때 사용되는 기호는 무엇인가 ?

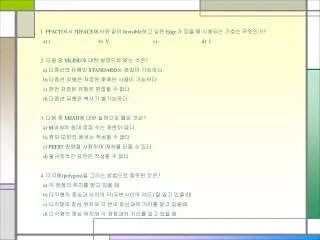

1. 1. PFACE에서 3DFACE에서와 같이 Invisible하고 싶은 Edge가 있을 때 사용되는 기호는 무엇인가? a) ( b) V c) - d) I 2. 다음 중 MLINE에 대한 설명으로 맞는 것은? a) 다중선의 유형인 STANDARD는 편집이 가능하다. b) 다중선 유형은 저장된 후에만 사용이 가능하다. c) 한번 저장된 유형은 편집할 수 없다. d) 다중선 유형은 복사가 불가능하다. 3. 다음 중 MESH에 대한 설명으로 옳은 것은? a) M과 N의 최대 정점 수는 제한이 없다. b) 튜브 모양의 메쉬는 작성할 수 없다. c) PEDIT 명령을 사용하여 메쉬를 닫을 수 있다. d) 불규칙적인 표면은 작성할 수 없다. 4. 다각형(polygon)을 그리는 방법으로 잘못된 것은? a) 각 정점의 위치를 알고 있을 때 b) 다각형의 중심과 사이의 각(두변사이의 각도) 을 알고 있을 때 c) 다각형의 중심 위치와 각 변의 중심과의 거리를 알고 있을때 d) 다각형의 중심 위치와 각 정점과의 거리를 알고 있을 때

2. 5. DONUT로 그려진 객체를 EXPLODE하면 어떻게 되는가? a) 선 폭은 0이 되고 지름이 내경과 외경의 중간이 되는 원이 된다. b) 선 폭은 0이 되고 지름이 외경과 같은 원이 된다. c) 선 폭을 유지하고 지름이 내경과 외경의 중심이 되는 원이 된다. d) 선 폭은 0이 되고 지름이 내경, 외경과 같은 원들이 생성된다. 6. 다음 중 PEDIT 명령으로 편집이 될 수 없는 객체를 모두 고르시오. 가) 타원 나) SOLID 다) 호 라) RECTANG 마) 원 바)TRACE a) 가,마 b) 가,나,마,바 c) 나,라,바 d) 나,다,바 7. Surftab1과 Surftab2를 모두 사용하는 면처리 방법으로만 짝지어진 것은? a) EDGESURF,REVSURF b) RULESURF, TABSURF c) EDGESURF, RULESURF d) REVSURF, TABSURF 8. RULESURF 명령에 대한 설명 중 틀린 것은? a) 두개의 요소 사이를 연결해 주는 면을 생성한다. b) 하나의 요소가 닫혀 있으면 또 다른 요소는 닫혀있지 않아도 된다. c) CIRCLE은 0도의 지점에서 시계 반대 방향으로 면을 생성한다. d) 닫힌 폴리선은 시작점에서 끝점으로 면을 생성한다.

3. 9. EDGESURF 명령은 몇개의 모서리를 필요로 하는가? a) 2의 배수 b) 3개 c) 4개 d) 2에서 4개 사이 10. 다음의 그림에서 3개의 변에 모두 접하는 원을 그리기 위해서 사용해야 하는 CIRCLE명령 옵션은? a) 3P b) 2P c) TTR d) 불가능하다. 11. 다음 중 시스템 변수 Shadedge의 값에 대한 설명 중 틀린 것은? a) 0(zero) : 면이 음영처리 됨. 변은 밝게 강조되지 않음 b) 1 : 면이 음영처리 됨. 변은 배경 색상으로 그려지지 않는다. c) 2 : 면이 채워지지 않는다. 변은 요소색상으로 그려짐. d) 3 : 면이 요소 색상으로 그려짐. 변은 배경 색상으로 그려짐. 12. 삼각형에 내접하는 원을 그리고자 할 때 필요한 CIRCLE 명령의 옵션과 OSNAP 옵션은? a) CIRCLE 3P , TAN b) CIRCLE 3P,END c) CIRCLE TTR, TAN d) CIRCLE TTR,END 13. POINT에서 사용할 유형 및 크기 조절을 하는 명령은? a) DDPTYPE b) PDMODE c) PDSIZE d) PICKBOX

4. 14. 3차원 Mesh에서 M과 N Direction이 모두 4점을 가질때, 가질수 있는 정점의 수는 모두 몇개인가? a) 8개 b) 16개 c) 32개 d) 제한이 없다. 15. 다음 그림과 같이 3차원 물체를 UCS의 평면상에 2차원 객체로 표현하기 위해 사용되는 명령어는? a) SOLPROF b) SOLVIEW c) SOLDRAW d) SOLPLAN
