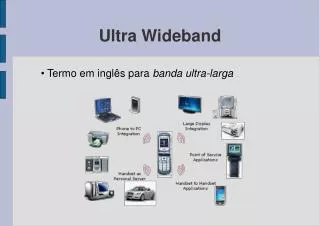

  1. Ultra Wideband • Termo em inglês para banda ultra-larga

  2. Crescente demanda por dispositivos wireless portáteis com maior largura de banda, mas em menor consumo de energia que os disponíveis. Perspectivas em Comunicações

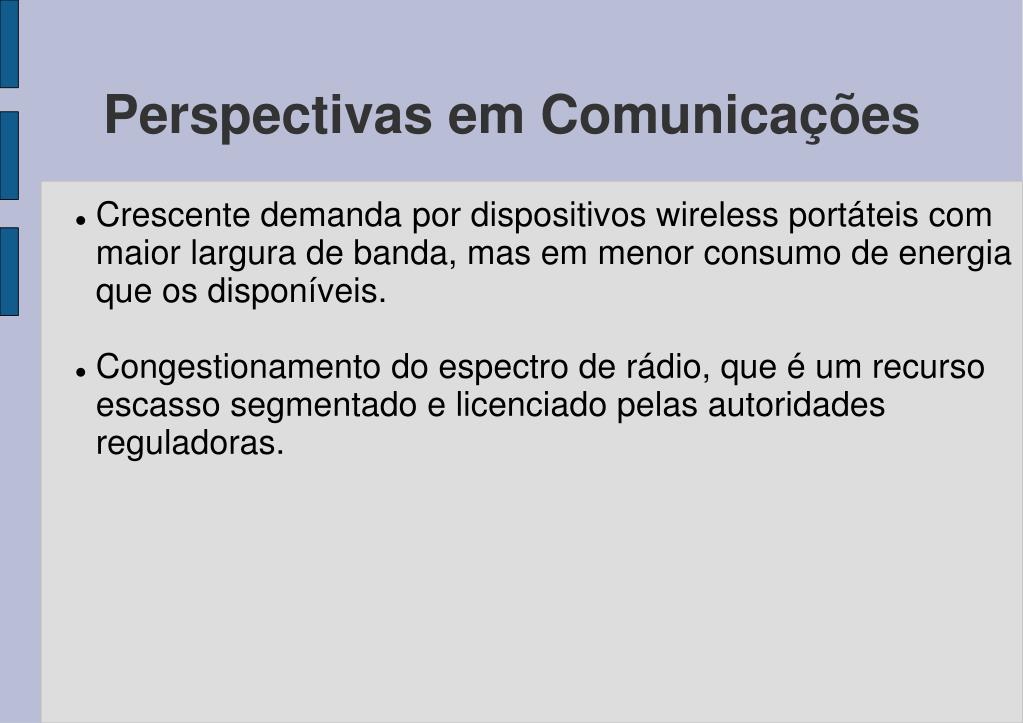

  3. Crescente demanda por dispositivos wireless portáteis com maior largura de banda, mas em menor consumo de energia que os disponíveis. Congestionamento do espectro de rádio, que é um recurso escasso segmentado e licenciado pelas autoridades reguladoras. Perspectivas em Comunicações

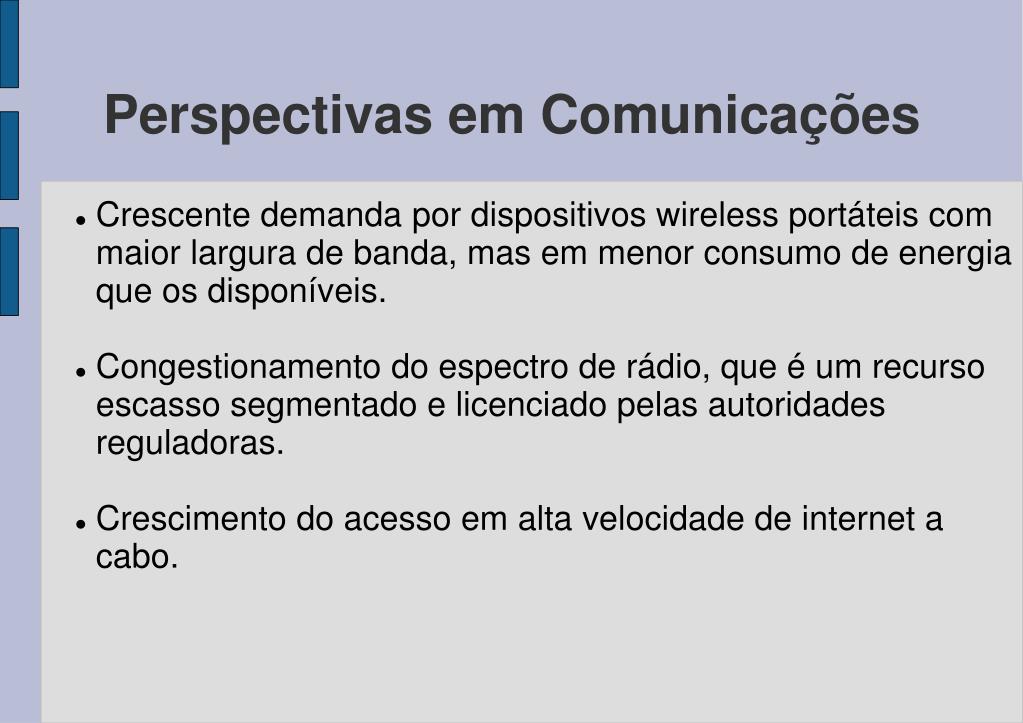

  4. Crescente demanda por dispositivos wireless portáteis com maior largura de banda, mas em menor consumo de energia que os disponíveis. Congestionamento do espectro de rádio, que é um recurso escasso segmentado e licenciado pelas autoridades reguladoras. Crescimento do acesso em alta velocidade de internet a cabo. Perspectivas em Comunicações

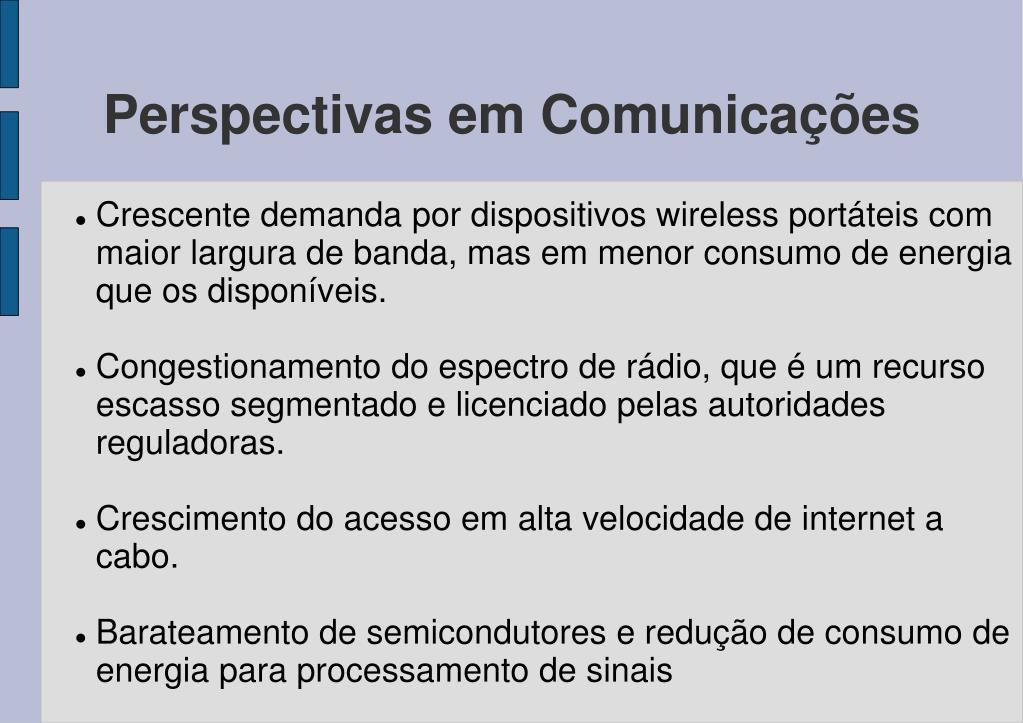

  5. Crescente demanda por dispositivos wireless portáteis com maior largura de banda, mas em menor consumo de energia que os disponíveis. Congestionamento do espectro de rádio, que é um recurso escasso segmentado e licenciado pelas autoridades reguladoras. Crescimento do acesso em alta velocidade de internet a cabo. Barateamento de semicondutores e redução de consumo de energia para processamento de sinais Perspectivas em Comunicações

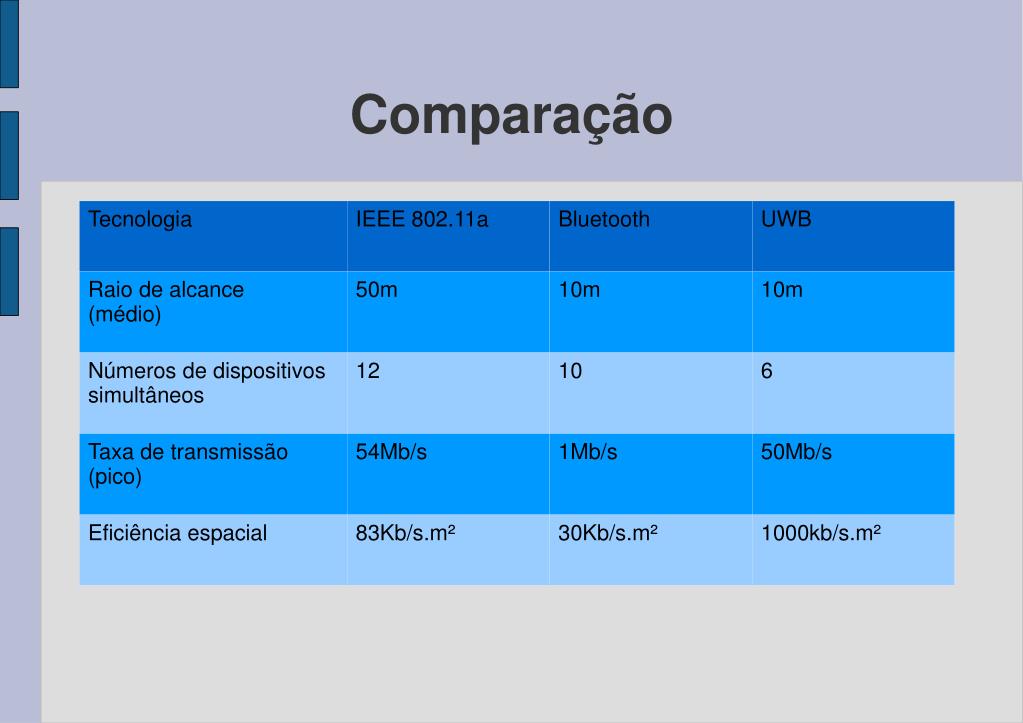

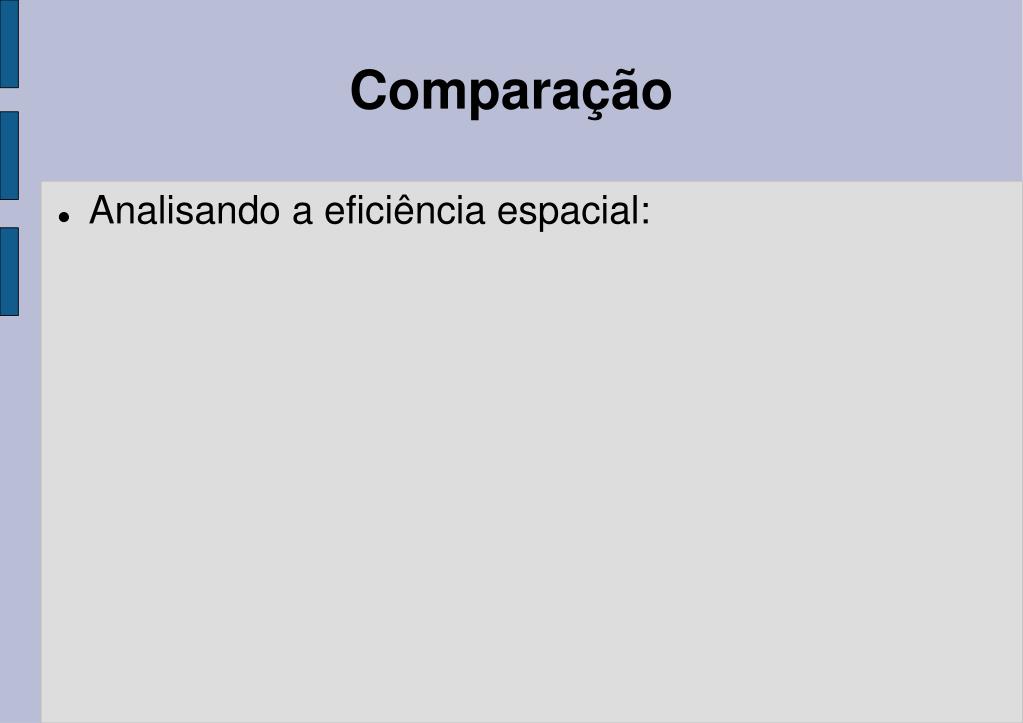

  6. Comparação • Analisando a eficiência espacial:

  7. Comparação

  8. Comparação

  9. Comparação

  10. Comparação

  11. Comparação

  12. O DIFERENCIAL • Maior eficiência espacial

  13. O DIFERENCIAL • Analisando a capacidade do canal, que é limitada pelo ruído branco segundo a equação:

  14. O DIFERENCIAL • Maior capacidade do canal

  15. UWB: Interessante para ocupar o lugar do Bluetooth (WPAN), mas o pequeno alcance torna improvável que substitua totalmente o WI-FI (IEEE 802.11a). Ultra Wideband

  16. História do Ultra Wideband • Pioneirismo de Marconi (1874 – 1937)na comunicação via rádio • Utilização dos princípios do UWB na década de 60 • Desenvolvimento da tecnologia até os dias atuais

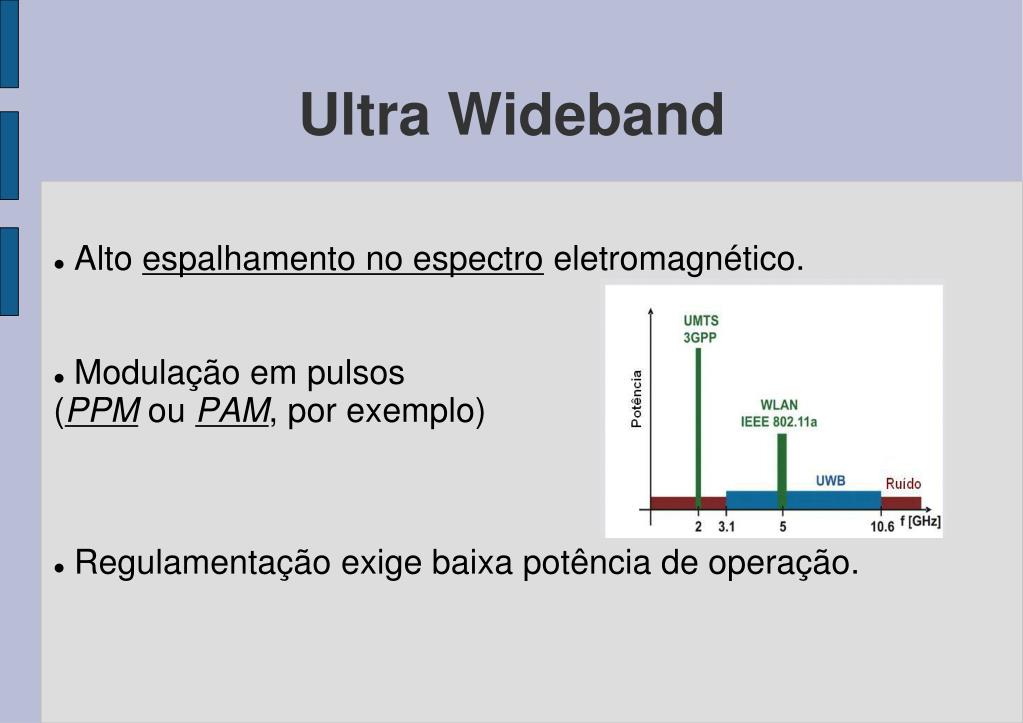

  17. Alto espalhamento no espectro eletromagnético. Modulação em pulsos (PPM ou PAM, por exemplo) Regulamentação exige baixa potência de operação. Ultra Wideband

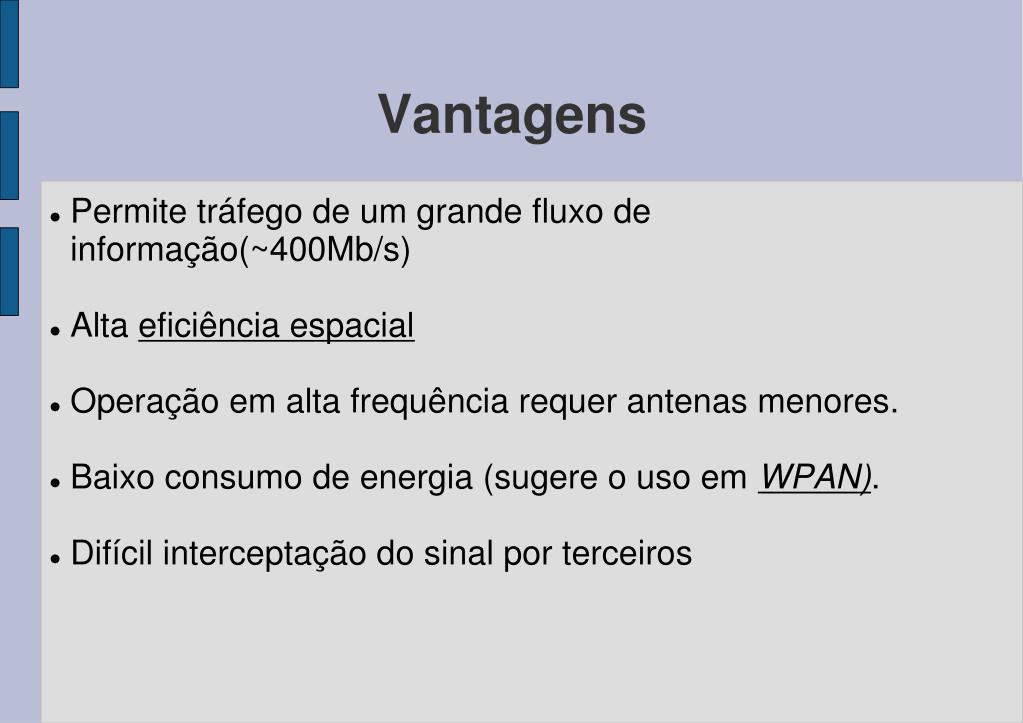

  18. Permite tráfego de um grande fluxo de informação(~400Mb/s) Alta eficiência espacial Operação em alta frequência requer antenas menores. Baixo consumo de energia (sugere o uso em WPAN). Difícil interceptação do sinal por terceiros Vantagens

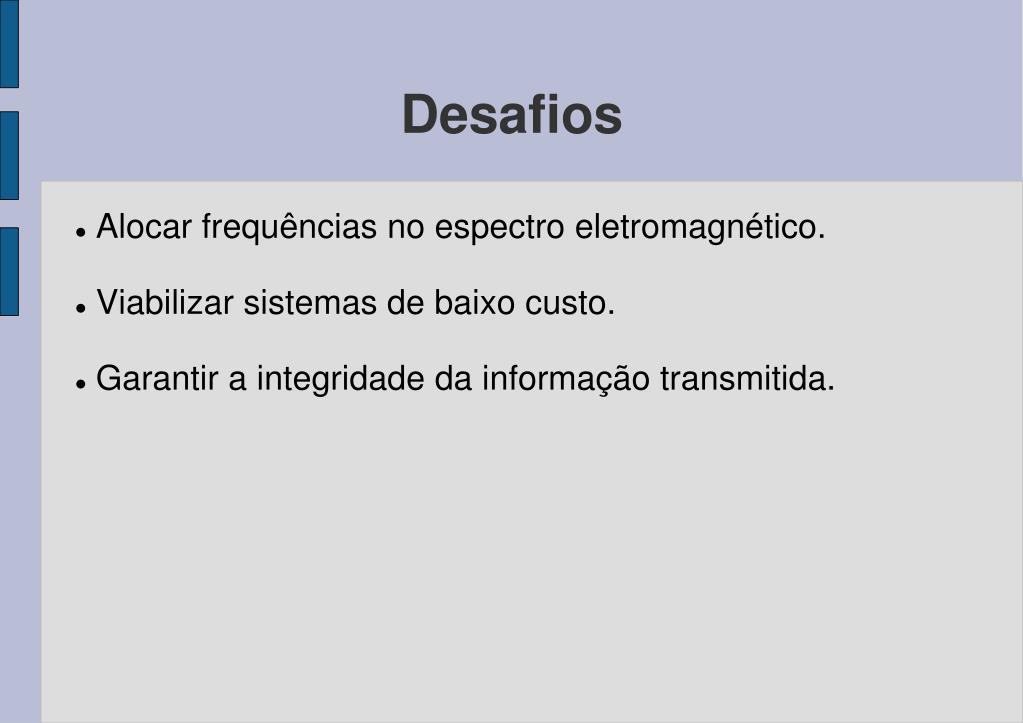

  19. Alocar frequências no espectro eletromagnético. Viabilizar sistemas de baixo custo. Garantir a integridade da informação transmitida. Desafios

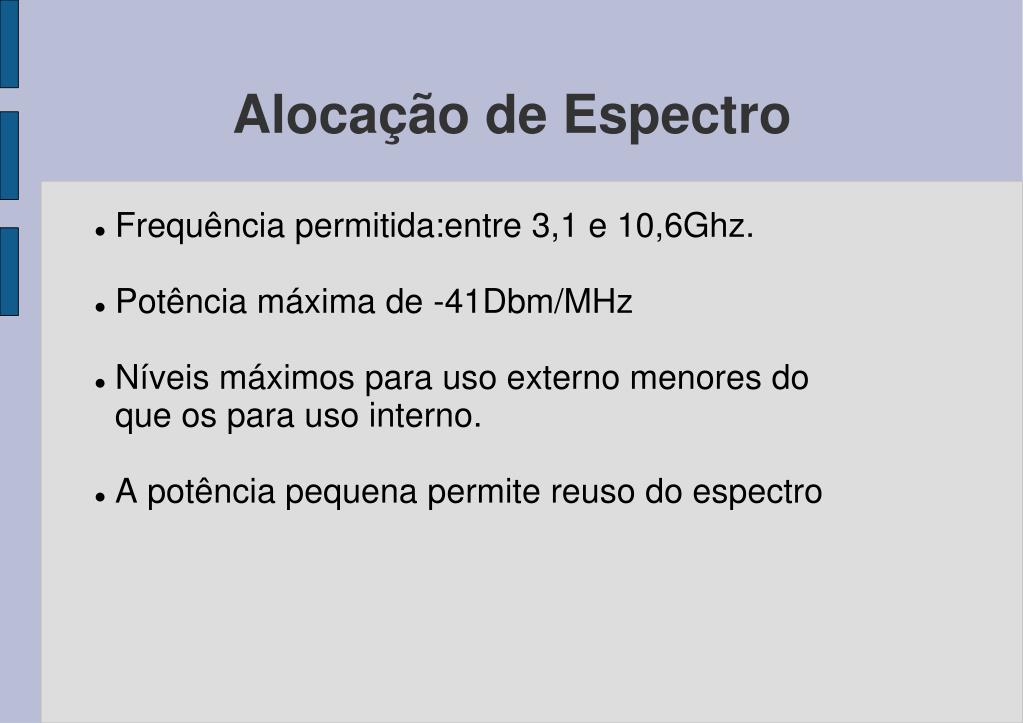

  20. Frequência permitida:entre 3,1 e 10,6Ghz. Potência máxima de -41Dbm/MHz Níveis máximos para uso externo menores do que os para uso interno. A potência pequena permite reuso do espectro Alocação de Espectro

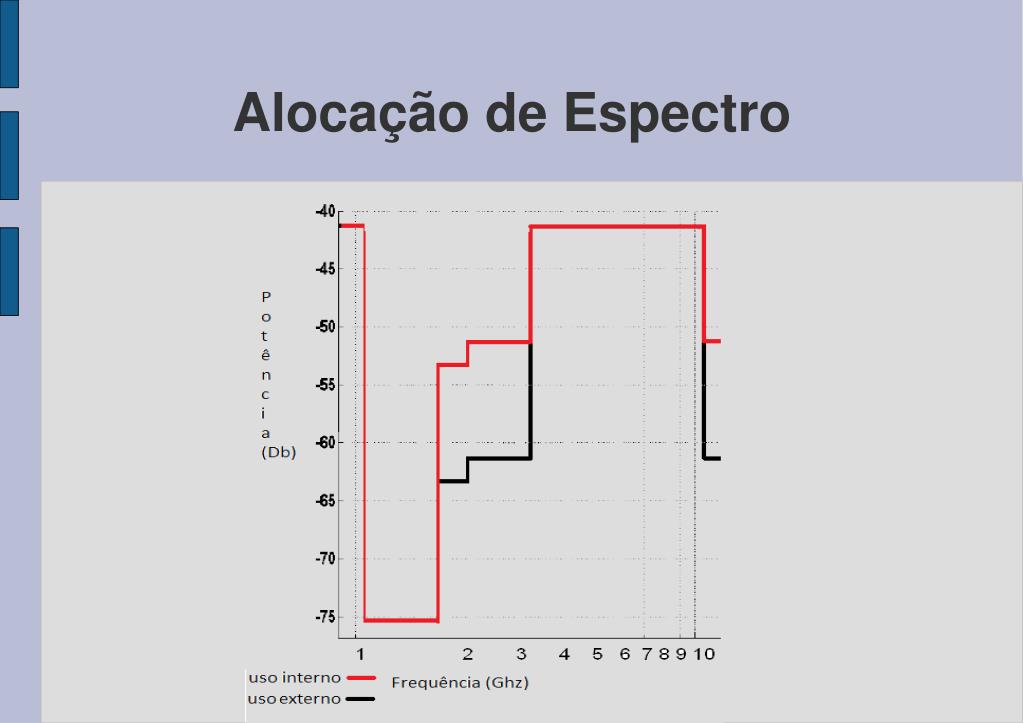

  21. Alocação de Espectro

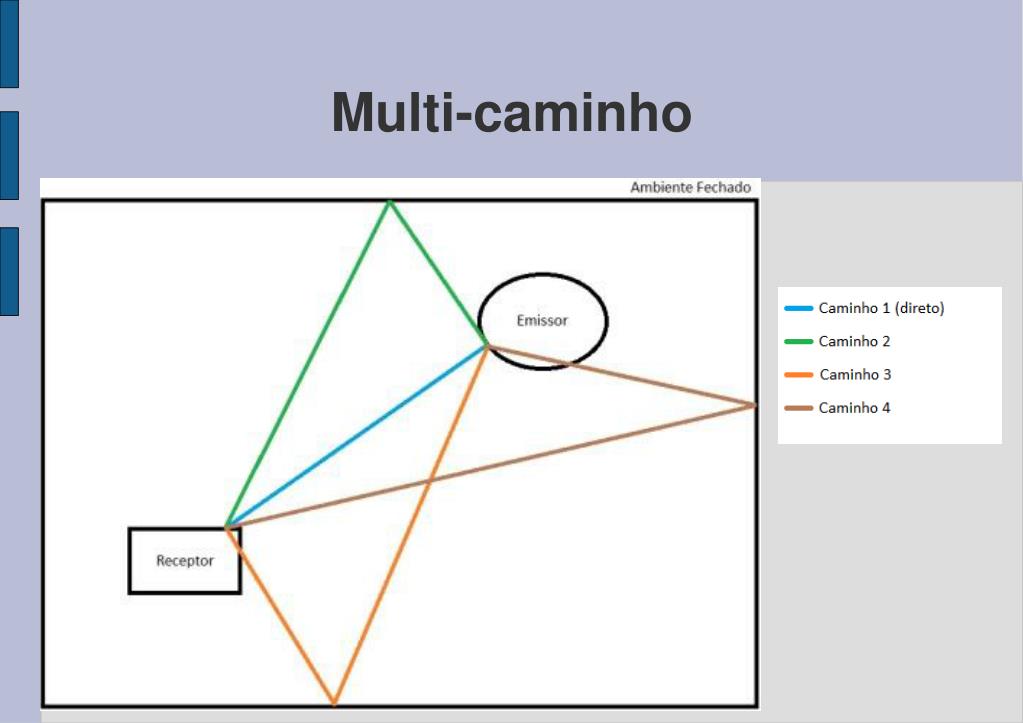

  22. Ondas em geral podem refletir por vários caminhos, gerando interferência devido à diferença de fase. A UWB sofre pouco com esse efeito devido à serem utilizados pulsos curtos (< 1ns). As reflexões podem ser utilizadas para maior aproveitamento do sinal (com maior relação sinal/ruído) Multi-caminho

  23. Multi-caminho

  24. Camadas de Rede

  25. Camada mais baixa, responsável pelo envio e recepção dos bits. Deve ser compatível com as características do meio físico. Divisão do espectro em 14 bandas e 6 grupos. Suporta FEC com diferentes taxas de redundância (1/3,1/2,5/8,3/4). Três códigos de espalhamento(TFC). Camada Física

  26. Exige da camada física indicação de erro no Header e modo de transmissão simples ou rajada. Aplica políticas de alocação de banda (TDMA e CSMA). É representada no ponto de acesso de serviço por um endereço MAC. Garante a comunicação entre um par de dispositivos com a interferência de um terceiro. Cria uma nova conexão ao mudar de área de alcance (útil para SDMA). Camada de Controle de Acesso

  27. Quadro da Mensagem

  28. Aplicações • Radares mais precisos e com maior resolução. Aplicações: • Militares • Em resgate • Em segurança • Wireless USB • WPAN (Wireless Personal Area Network)

  29. Perguntas O que torna a eficiência espacial da UWB superior a outras tecnologias?

  30. Perguntas O que torna a eficiência espacial da UWB superior a outras tecnologias? Por que a UWB é robusta em relação a multi-caminhos?

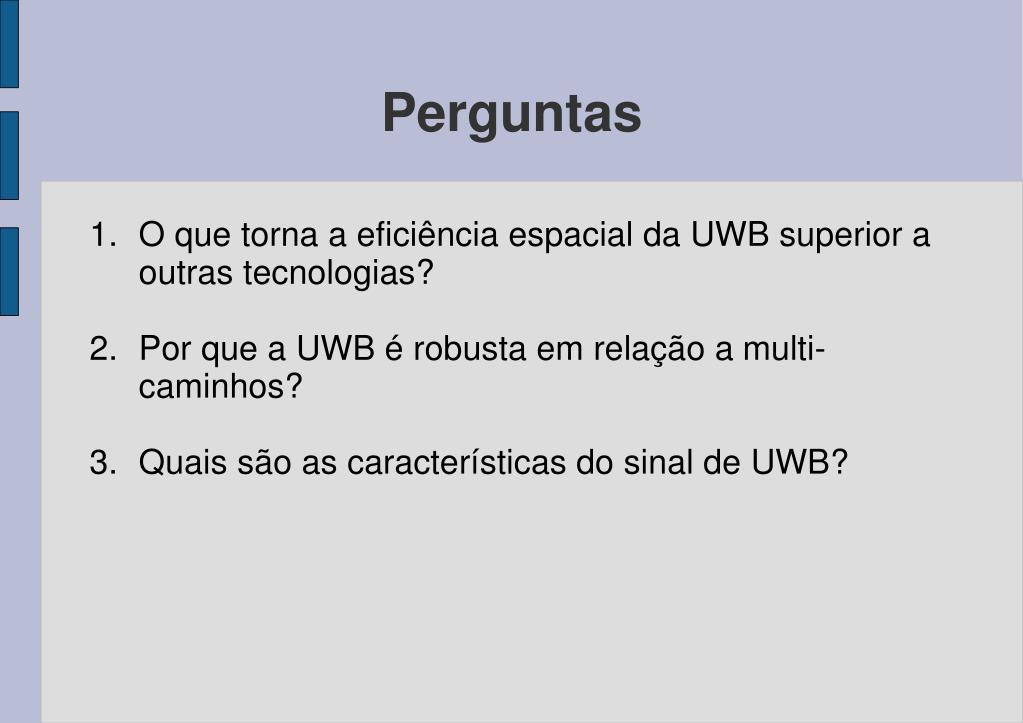

  31. Perguntas O que torna a eficiência espacial da UWB superior a outras tecnologias? Por que a UWB é robusta em relação a multi-caminhos? Quais são as características do sinal de UWB?

  32. Perguntas O que torna a eficiência espacial da UWB superior a outras tecnologias? Por que a UWB é robusta em relação a multi-caminhos? Quais são as características do sinal de UWB? Em que faixa de frequência são permitidas transmissões UWB?

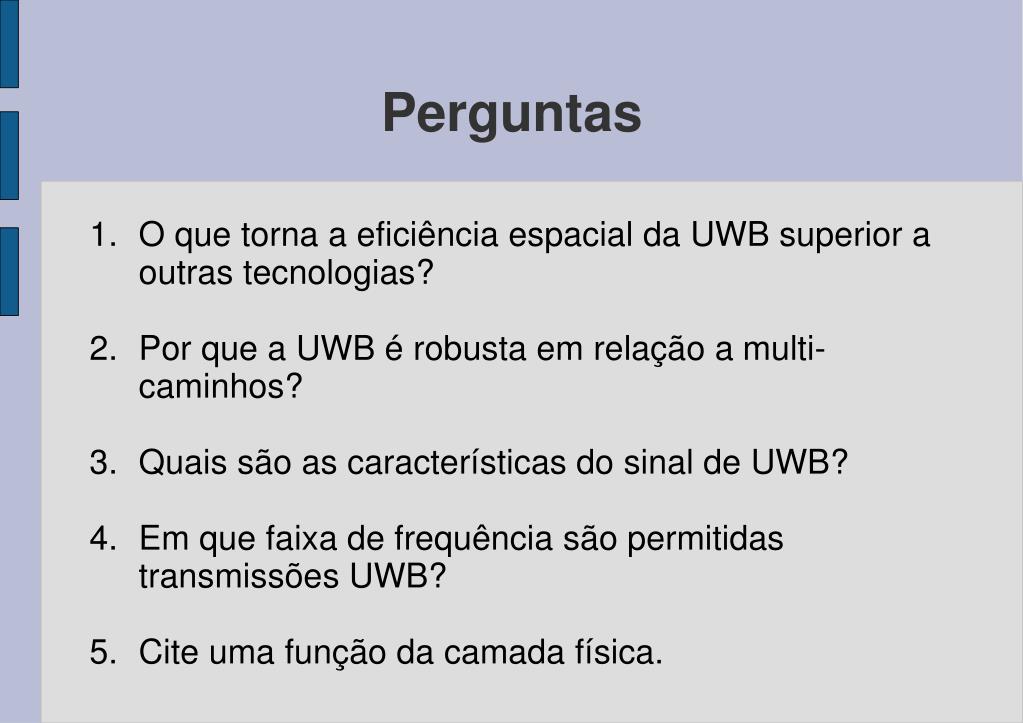

  33. Perguntas O que torna a eficiência espacial da UWB superior a outras tecnologias? Por que a UWB é robusta em relação a multi-caminhos? Quais são as características do sinal de UWB? Em que faixa de frequência são permitidas transmissões UWB? Cite uma função da camada física.

  34. Grupo: Alexandre Navarro Costa Rodrigues André Abido Figueiró Helemberg Cubiça de Souza Júnior
