  1. IBM System x3655 표준 제안서 Your Department Your name Your email@kr.ibm.com 2009. 01. 30

  2. 목차 1. IBM System x3655 제품 소개 • System x 제품 라인업 • 특징 • 제품사양 • 주요 옵션 • 권장되는 서버 매트릭스 • 지원OS • 경쟁사 비교자료 • 제품 서비스

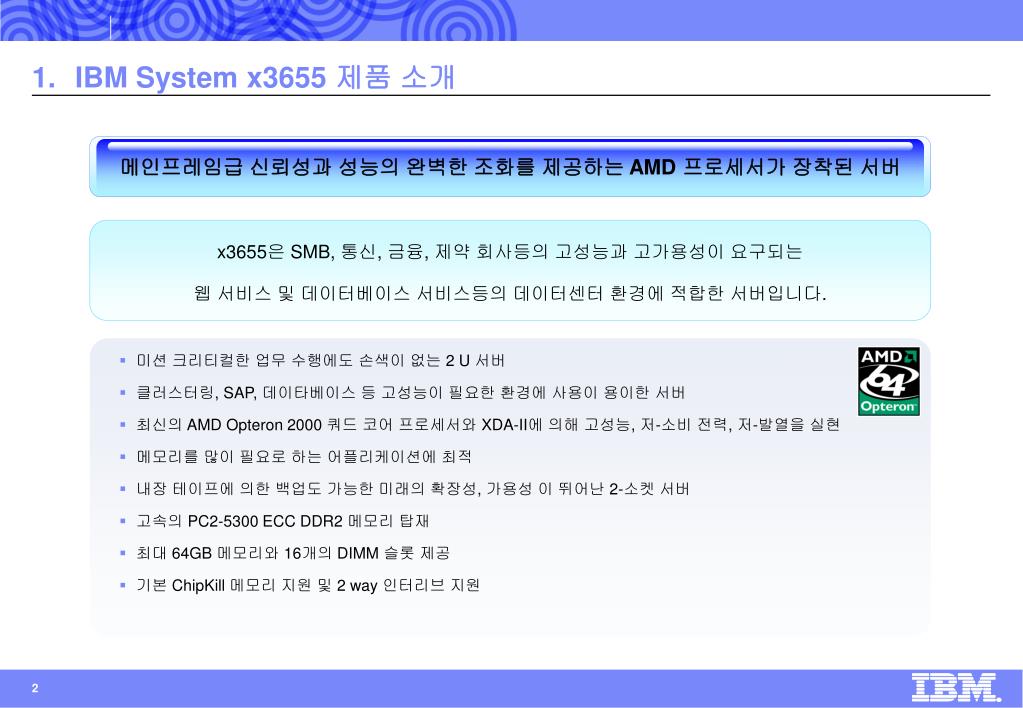

  3. 메인프레임급 신뢰성과 성능의 완벽한 조화를 제공하는 AMD 프로세서가 장착된 서버 IBM System x3655 제품 소개 x3655은 SMB, 통신, 금융, 제약 회사등의 고성능과 고가용성이 요구되는 웹 서비스 및 데이터베이스 서비스등의 데이터센터 환경에 적합한 서버입니다. • 미션 크리티컬한 업무 수행에도 손색이 없는 2 U 서버 • 클러스터링, SAP, 데이타베이스 등 고성능이 필요한 환경에 사용이 용이한 서버 • 최신의 AMD Opteron 2000 쿼드 코어 프로세서와 XDA-II에 의해 고성능, 저-소비 전력, 저-발열을 실현 • 메모리를 많이 필요로 하는 어플리케이션에 최적 • 내장 테이프에 의한 백업도 가능한 미래의 확장성, 가용성 이 뛰어난 2-소켓 서버 • 고속의 PC2-5300 ECC DDR2 메모리 탑재 • 최대 64GB 메모리와 16개의 DIMM 슬롯 제공 • 기본 ChipKill 메모리 지원 및 2 way 인터리브 지원

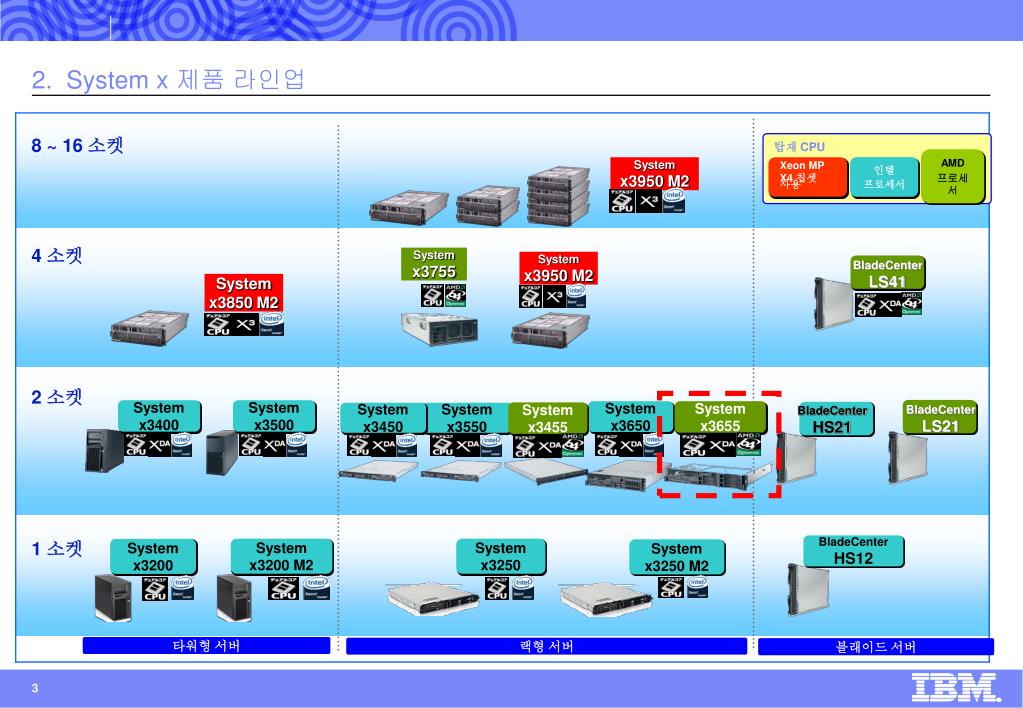

  4. System x3755 BladeCenterLS41 System x3450 System x3500 System x3400 System x3550 System x3650 System x3655 System x3455 BladeCenterLS21 BladeCenterHS12 System x3200 M2 System x3200 2. System x 제품 라인업 8 ~16 소켓 탑재 CPU AMD 프로세서 인텔 프로세서 System x3950 M2 XeonMP X4 칩셋 사용 4소켓 System x3950 M2 Systemx3850 M2 2소켓 BladeCenterHS21 1소켓 System x3250 System x3250 M2 타워형 서버 랙형 서버 블래이드 서버

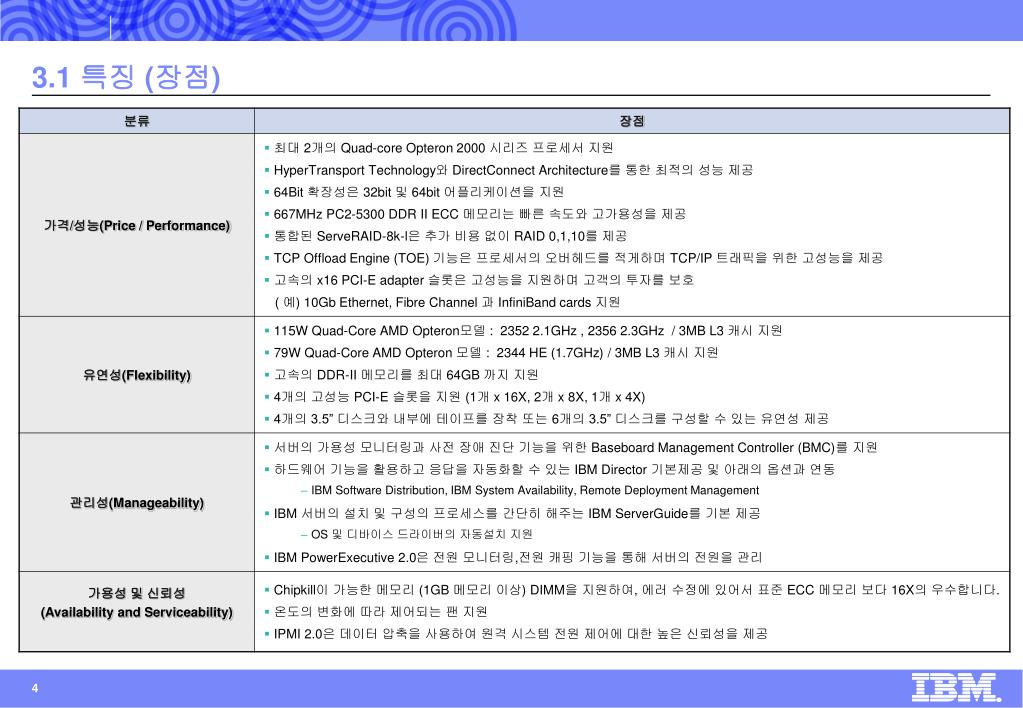

  5. 3.1 특징 (장점)

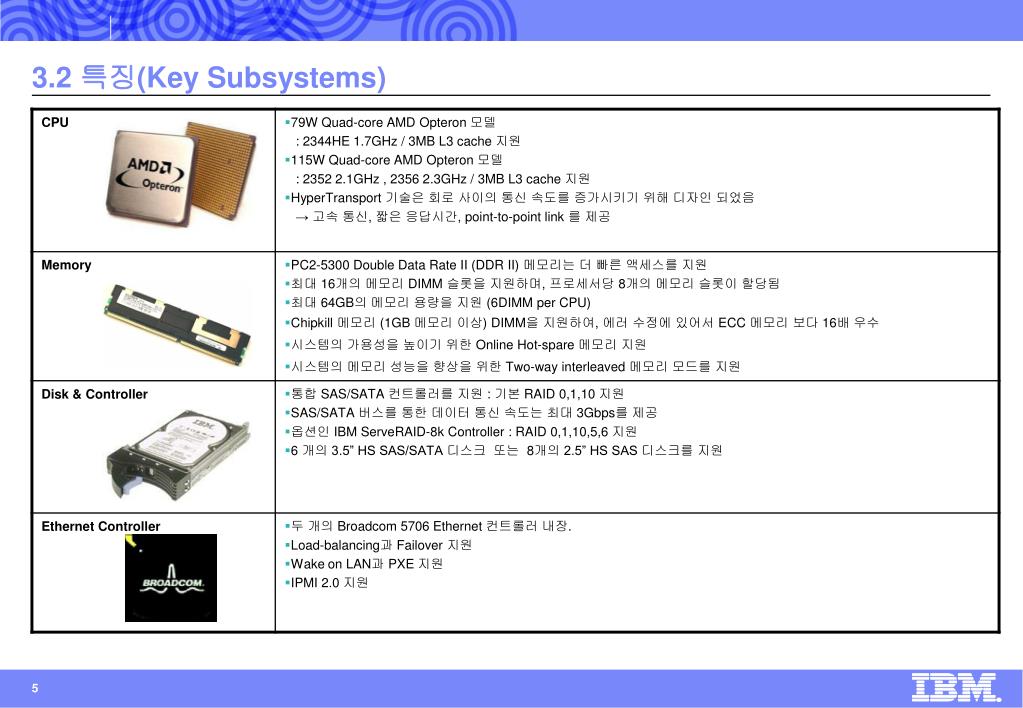

  6. 3.2 특징(Key Subsystems)

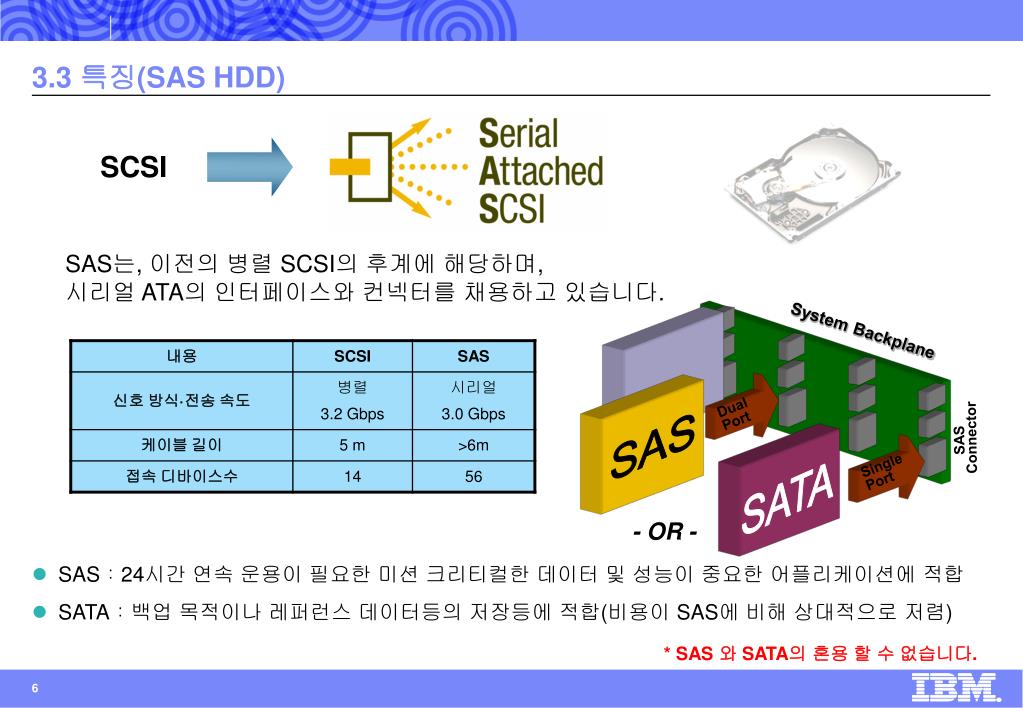

  7. 3.3 특징(SAS HDD) SCSI SAS는, 이전의 병렬 SCSI의 후계에 해당하며, 시리얼 ATA의 인터페이스와 컨넥터를 채용하고 있습니다. System Backplane Dual Port SAS SAS Connector Single Port SATA - OR - • SAS：24시간 연속 운용이 필요한 미션 크리티컬한 데이터및 성능이중요한 어플리케이션에 적합 • SATA：백업 목적이나 레퍼런스 데이터등의 저장등에 적합(비용이 SAS에 비해 상대적으로 저렴) * SAS 와 SATA의 혼용 할 수 없습니다.

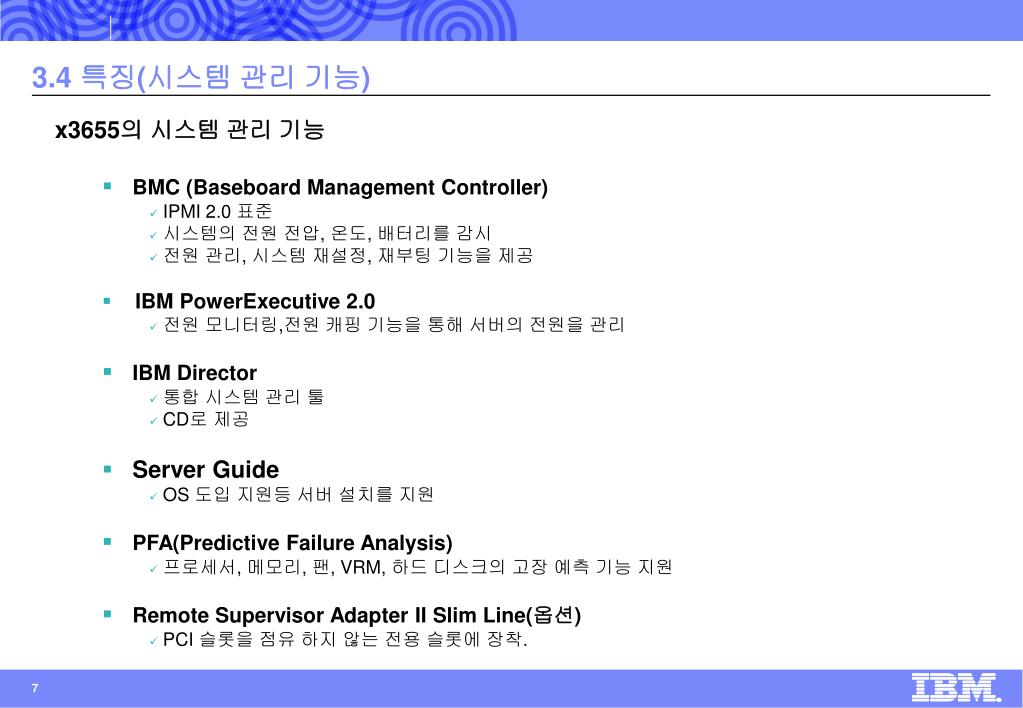

  8. 3.4 특징(시스템 관리 기능) x3655의 시스템 관리 기능 • BMC (Baseboard Management Controller) • IPMI 2.0 표준 • 시스템의 전원 전압, 온도, 배터리를 감시 • 전원 관리, 시스템 재설정, 재부팅 기능을 제공 • IBM PowerExecutive 2.0 • 전원 모니터링,전원 캐핑 기능을 통해 서버의 전원을 관리 • IBM Director • 통합 시스템 관리 툴 • CD로 제공 • Server Guide • OS 도입 지원등 서버 설치를 지원 • PFA(Predictive Failure Analysis) • 프로세서, 메모리, 팬, VRM, 하드 디스크의 고장 예측 기능 지원 • Remote Supervisor Adapter II Slim Line(옵션) • PCI 슬롯을 점유 하지 않는 전용 슬롯에 장착.

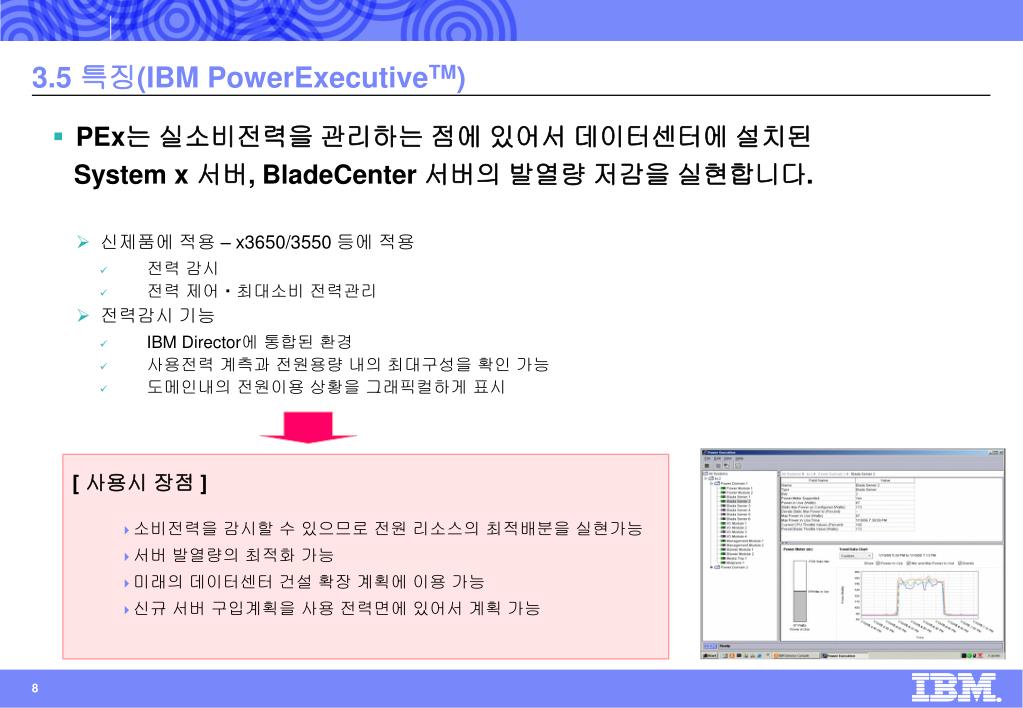

  9. PEx는 실소비전력을 관리하는 점에 있어서 데이터센터에 설치된 System x서버, BladeCenter서버의 발열량 저감을 실현합니다. 신제품에 적용 – x3650/3550등에 적용 전력 감시 전력 제어・최대소비 전력관리 전력감시기능 IBM Director에 통합된 환경 사용전력 계측과 전원용량 내의 최대구성을 확인 가능 도메인내의 전원이용 상황을 그래픽컬하게 표시 3.5 특징(IBM PowerExecutiveTM) [ 사용시 장점 ] • 소비전력을 감시할 수 있으므로 전원 리소스의 최적배분을 실현가능 • 서버 발열량의 최적화 가능 • 미래의 데이터센터 건설 확장 계획에 이용 가능 • 신규 서버 구입계획을 사용 전력면에 있어서 계획 가능

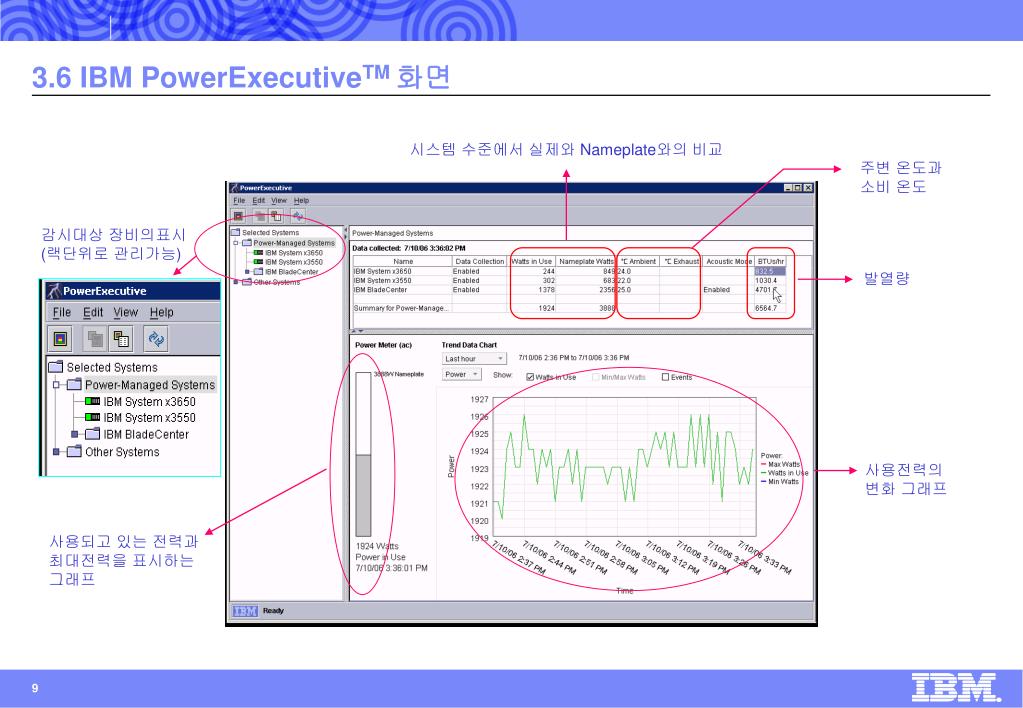

  10. 3.6 IBM PowerExecutiveTM화면 시스템 수준에서 실제와 Nameplate와의 비교 주변 온도과 소비 온도 감시대상 장비의표시 (랙단위로 관리가능) 발열량 사용전력의 변화 그래프 사용되고 있는 전력과 최대전력을 표시하는 그래프

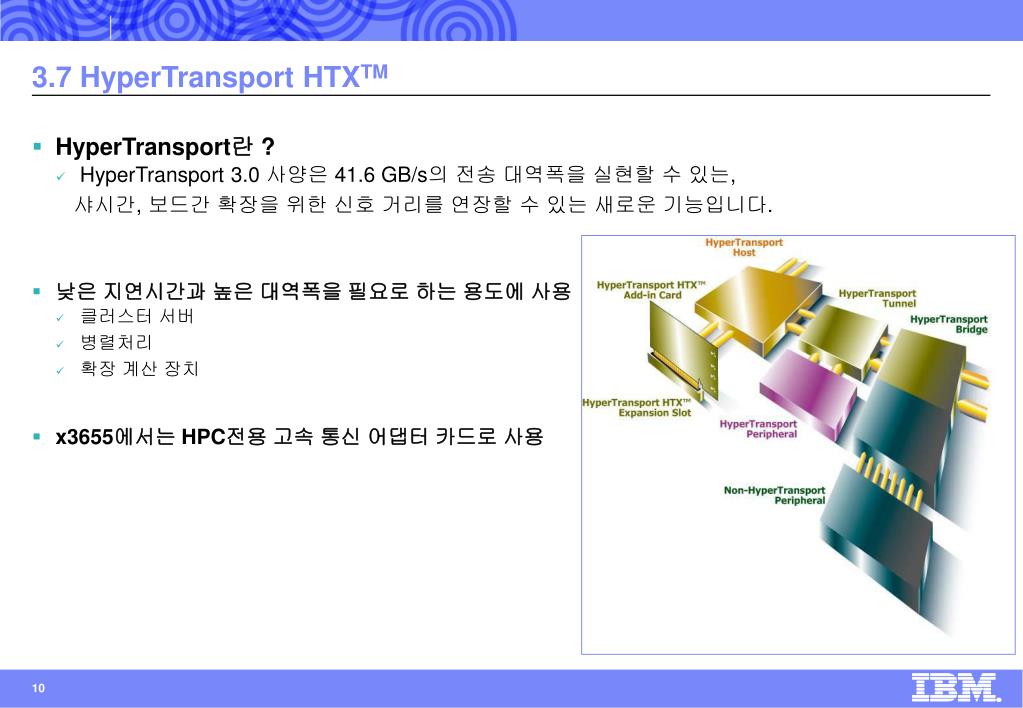

  11. 3.7 HyperTransport HTXTM • HyperTransport란 ? • HyperTransport3.0 사양은 41.6 GB/s의 전송 대역폭을 실현할 수 있는, 샤시간, 보드간 확장을 위한 신호 거리를 연장할 수 있는 새로운 기능입니다. • 낮은 지연시간과 높은 대역폭을 필요로 하는 용도에 사용 • 클러스터 서버 • 병렬처리 • 확장 계산 장치 • x3655에서는 HPC전용 고속 통신 어댑터 카드로 사용

  12. 3.8 Rear Door Heat eXchanger (수냉식) • 공기조절 능력이 어려운 전산실의 랙 환경에 최적화된 솔루션 • 공기조절 능력의 여력이 없고, 서버를 추가해야 하는 공간을 갖고 계시는 고객의 전산실에 효과적인 솔루션. • 전산실의 공기조절 부하를 최소화하여, 동일 공간에 더 많은 서버를 설치할 수 있음. • 기존의 냉각 설비가 있는 고객에게, 공기조절 설비를 증가시키는 것 보다 비용적으로 더 효과적인 솔루션. • 특징 • 서버로부터의 발열을 랙 밖으로 내보내기 전, 냉수에 의해 뜨거운 열은 냉각되며 약 50%만이 서버로부터의 발열을 고객의 전산실에 방출합니다. Rear Door Heat eXchanger

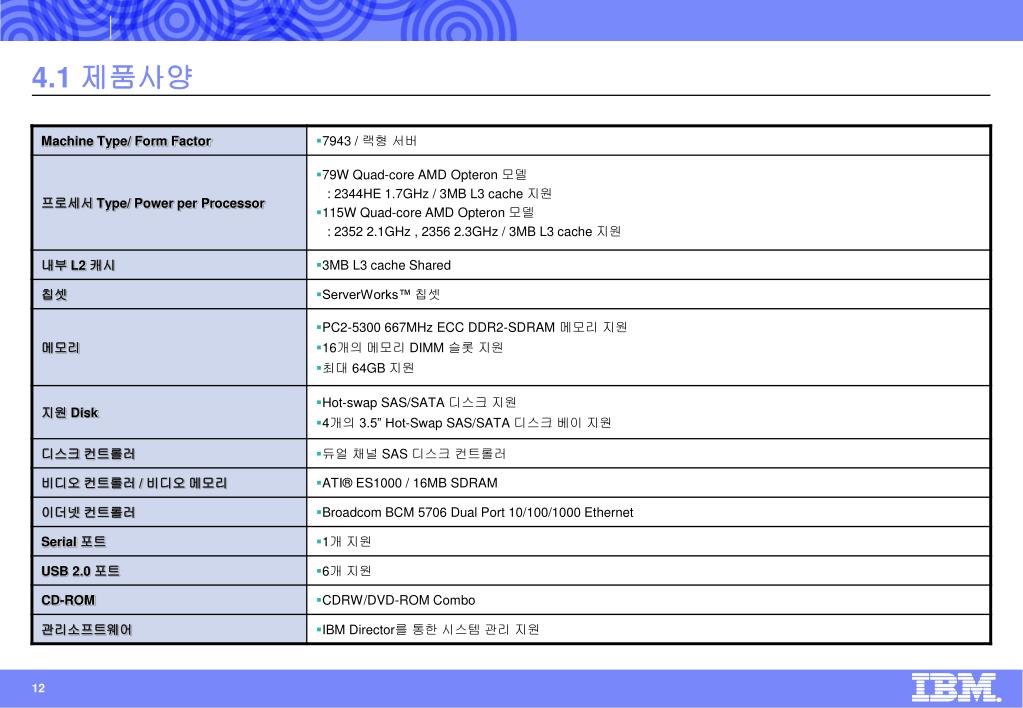

  13. 4.1 제품사양

  14. 4.2 제품 사양 (내•외관) • : x3655의 전면의 구성품을 보여줍니다. 전면

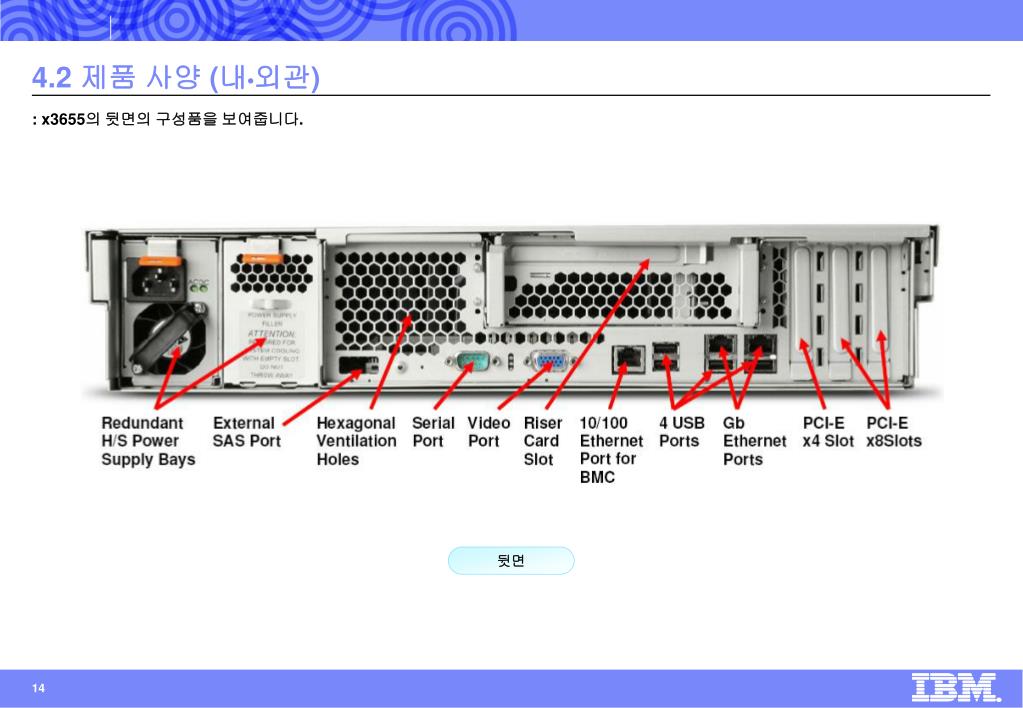

  15. 4.2 제품 사양 (내•외관) • : x3655의 뒷면의 구성품을 보여줍니다. 뒷면

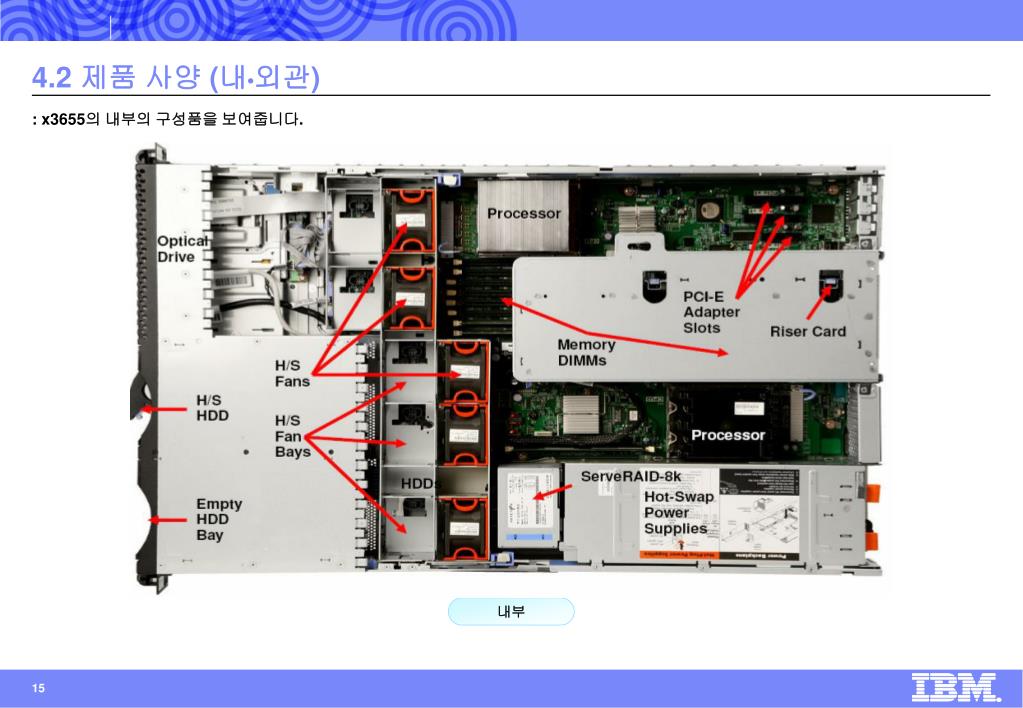

  16. 4.2 제품 사양 (내•외관) • : x3655의 내부의 구성품을 보여줍니다. 내부

  17. 5.주요 옵션 • : x3655에 사용되는 주요 옵션 정보 입니다.

  18. 6. 권장되는 서버 매트릭스 • : x3655는 그리드 컴퓨팅, DB, 가상화 및 SCON, 디지털미디어 등에 가장 적절하게 사용할 수 있습니다.

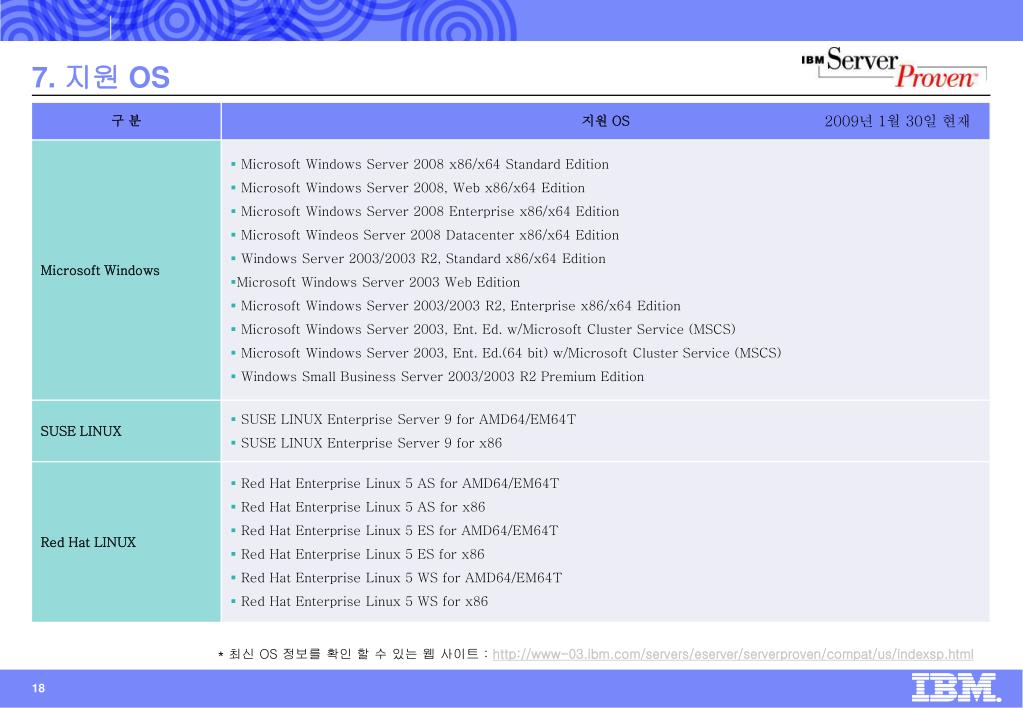

  19. 7. 지원 OS 2009년 1월 30일 현재 * 최신 OS 정보를 확인 할 수 있는 웹 사이트 : http://www-03.ibm.com/servers/eserver/serverproven/compat/us/indexsp.html

  20. 기술지원 대책팀 소집 (IBM 시스템 전문가) 해외 IBM 기술지원 그룹 (Level2, Level3, Lab.) Call Center 1588-5801 Client Logo 고객만족 프로젝트 Office 고객 기술담당팀 투입 지원팀의 동시 지원 장애 해결 IBM 시스템 기술지원 그룹 (IBM Technical Sales Support) 원인분석 및 향후 대응방안 마련 World Wide Technical Support Network/DB (RETAIN) Critsit 특별관리 [1 ] 장애 발생 [ 3 ] 지원팀 지원 및 대책수립 [ 4 ] 국내외 지원조직과 동시 지원 [ 2 ] 장애접수 (Call Center, 담당자) 9. 제품 서비스 • 전국적인 서비스망을 운용하고 있으며, 일선에서 기술지원 후 해결되지 않는 문제는 한국IBM의 2선 조직과 World Wide Technical Support를 통해 문제 해결
