感測網路實做

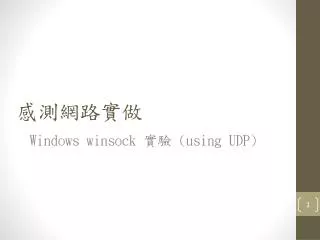

Windows winsock 實驗 (using UDP)


Udp winsock

UDPwinsock 實驗

實驗目標

  • 本PPT為此實習的part-2,旨在介紹winsock的編程方式

  • 估計讓學生學習到以下概念:

    • Window socket 的UDP協定傳輸/接收程式寫法

    • 簡介TCP協定的程式寫法


6121662

Winsock 發送端編程介紹

Client-Servermodel(Client)


Client

Client–架構

本次實習採用client-server的架構,並使用UDP來傳送。

右圖是Client的程式基本架構

所列出的是重要的function。


Enable winsock

程式設計-Enablewinsock

呼叫WSAStartup()來進行windowssocket的初始化。

沒使用的話,winsock相關function都會失敗

範例程式:

WORD socket_version = MAKEWORD(2,2);

WSADATA wsadata ;

if(WSAStartup(socket_version,&wsadata)!=0)

{

printf("WSAStartip failed !\n");

return 0;

}


Enable winsock1

程式設計-Enablewinsock

  • WORD socket_version = MAKEWORD(X,Y);

    指定準備載入windowssocketsDLL的版本,高位元組指定library的副版本(X),低位元組指定主版本(Y)

  • WSADATA wsadata;

    記載了被載入的LIBRARY的有關資訊(支援版本、最大的sockets數..等)

  • if(WSAStartup(socket_version,&wsadata)!=0)

    啟動winsocket,記得wsadata部分要加&,用call by reference的方式傳進去function之中,WSAStartup啟動成功回傳1,失敗回傳0


Create sockets

程式設計-CreateSockets

呼叫socket()來建立一個socket,然後再判斷是否建立成功,失敗的話使用WSACleanup將winsock關閉並發警告。

範例程式:

SOCKETsocket_code =socket(AF_INET,SOCK_DGRAM,0);

if(socket_code == INVALID_SOCKET)

{

printf("socket() failed \n");

WSACleanup();

return 0;

}

else

{

printf("socket() success\n");

}


Create sockets1

程式設計-CreateSockets

  • socket( intaf , inttype , intprotocol);

    Socket() function會回傳建立好的socket的索引號

    af:協定的位址家族

    AF_INET(IPv4協定)、

    AF_INET6(IPv6協定)

    type:協定的Socket類型

    SOCK_STREAM(TCP類)

    SOCK_DGRAM(UDP類)

    SOCK_RAW(原始)

    protocol:該欄位用來限定接收的封包類型,使用UDP或TCP時,填0就好

    • WSACleanup();

      將winsock卸載掉,通常用再發生錯誤,或是正常關閉winsock時使用。


Use sockets

程式設計-UseSockets

此段為呼叫sendto()來發送資料,發送10次之後結束發送

範例程式:

#define BUFFER_SIZE 1024

#define UDP_PORT1234

char buffer[BUFFER_SIZE]={"winsock UDP send/receive lab"};

SOCKADDR_IN socket_mode ;

socket_mode.sin_family =AF_INET;

socket_mode.sin_port =htons((short)UDP_PORT);

socket_mode.sin_addr.s_addr = inet_addr("127.0.0.1");

If ( sendto( socket_code ,

buffer ,

BUFFER_SIZE ,

0 ,

(SOCKADDR*)&socket_mode ,

sizeof(socket_mode) )==SOCKET_ERROR )

{

printf("sendto() failed \n");

}


Use sockets1

程式設計-UseSockets

  • #define BUFFER_SIZE 1024

    Winsock中傳輸資料採取bytebuffer的形式,所以需要先定義要以多大的buffer來傳資料,此範例中以1024 byte為一個buffer的單位

  • #define UDP_PORT5000

    指定要使用的port

    • SOCKADDR_IN socket_mode;

      Socket address information,此結構中定義了:

      • sin_family:位址家族,跟socket()中的af定義一樣

      • sin_port :要使用的port

      • sin_addr :要傳輸的位址

      • sin_zero:對齊用,data alignment

        此結構當作發送時,其port為要送到對方的第幾port

        此結構當作接收時,其port當作本地的接收port


  • Use sockets2

    程式設計-UseSockets

    • intsendto ( SOCKET s,

      constchar FAR *buf,

      intlen,

      intflags,

      conststructsockaddr *to,

      inttolen)

      S:傳入要控制的SOCKET結構索引號(由socket()創出來的)

      Buf:要傳送的buffer

      len:buffer的大小

      flags:影響function的行為,可使用的參數:

      • 0:無特殊行為

      • MSG_DONTROUTE:要求不要routing

      • MSG_OOB

        to:資料的位址資訊,可將SOCKADDR_IN的資料轉型為SOCKADDR傳入

        tolen:to的size,用sizeof(SOCKADDR_IN)即可


    Close sockets

    程式設計-CloseSockets

    使用完socket之後,如果此socket沒有要在使用,那就呼叫closesocket來把這個socket摧毀。

    如果沒有要在使用winsock,那就呼叫WSACleanup,來disable winsock

    範例程式:

    closesocket(socket_code);

    WSACleanup();


    6121662

    Winsock 接收端編程介紹

    Client-Servermodel(Server)


    Server

    Server–架構

    本次實習採用client-server的架構,並使用UDP來傳送。

    右圖是Server的程式基本架構

    所列出的是重要的function。


    Enable winsock2

    程式設計-Enablewinsock

    呼叫WSAStartup()來進行windowssocket的初始化。

    沒使用的話,winsock相關function都會失敗


    Enable winsock3

    程式設計-Enablewinsock

    • WORD socket_version = MAKEWORD(X,Y);

      指定準備載入windowssocketsDLL的版本,高位元組指定library的副版本(X),低位元組指定主版本(Y)

    • WSADATA wsadata;

      記載了被載入的LIBRARY的有關資訊(支援版本、最大的sockets數..等)

    • if(WSAStartup(socket_version,&wsadata)!=0)

      啟動winsocket,記得wsadata部分要加&,用call by reference的方式傳進去function之中,WSAStartup啟動成功回傳1,失敗回傳0


    Create sockets2

    程式設計-CreateSockets

    呼叫socket()來建立一個socket,然後再判斷是否建立成功,失敗的話使用WSACleanup將winsock關閉並發警告。


    Create sockets3

    程式設計-CreateSockets

    • socket( intaf , inttype , intprotocol);

      Socket() function會回傳建立好的socket的索引號

      af:協定的位址家族

      AF_INET(IPv4協定)、

      AF_INET6(IPv6協定)

      type:協定的Socket類型

      SOCK_STREAM(TCP類)

      SOCK_DGRAM(UDP類)

      SOCK_RAW(原始)

      protocol:該欄位用來限定接收的封包類型,使用UDP或TCP時,填0就好

      • WSACleanup();

        將winsock卸載掉,通常用再發生錯誤,或是正常關閉winsock時使用。


    Bind port

    程式設計-BindPort

    • 在創造socket完成之後,與發送端不同的是,我們需要指定一個port給socket做為接收用途,將一個port綁定給某個socket使用,這個動作就叫做bind。

    • Bind之後,socket就可以接收送到這個port的封包資料。


    Bind port1

    程式設計-BindPort

    • SOCKADDR_IN socket_mode;

      Socket address information,與接收端的結構一樣,但是意思不大一樣::

      • sin_family:位址家族,跟socket()中的af定義一樣

      • sin_port :要使用的port

      • sin_addr :表示本機網卡IP, 即假設本機上有2張網卡192.168.0.1、

        192.168.0.2,如果參數使用INADDR_ANY,則送到這2

        張網卡上的資料都可以接到,如果參數使用其中一張網

        卡的IP,則代表只讀這張網卡送來的資料。

  • Int bind (SOCKET s , conststructsockaddr *addr, intnamelen);

    用來綁定port給某個socket使用,成功回傳為0,失敗則為SOCKET_ERROR

    s:傳入要控制的SOCKET結構索引號(由socket()創出來的)

    addr:資料的位址資訊,即設定port、ip等的data,可將SOCKADDR_IN的

    資料轉型為SOCKADDR傳入

    namelen:addr的size,用sizeof(SOCKADDR_IN)或sizeof(傳入addr的變數)

    即可


  • Use sockets3

    程式設計-UseSockets

    • 當socket都設定好之後,我們使用一個while迴圈,搭配recv() function來接收資料,然後把它顯示出來

    • 裡需要特別注意,我們的socket沒有做過特別設定,所以屬於阻塞模式,recv()會hold住,直到有資料進來才會執行接下來的指令


    Use sockets4

    程式設計-UseSockets

    • #define BUFFER_SIZE 1024

      Winsock中傳輸資料採取bytebuffer的形式,所以需要先定義要以多大的buffer來傳資料,此範例中以1024 byte為一個buffer的單位

  • #define UDP_PORT5000

    指定要使用的port


  • Use sockets5

    程式設計-UseSockets

    • intsendto ( SOCKET s,

      constchar FAR *buf,

      intlen,

      intflags,

      conststructsockaddr *to,

      inttolen)

      S:傳入要控制的SOCKET結構索引號(由socket()創出來的)

      Buf:要傳送的buffer

      len:buffer的大小

      flags:影響function的行為,可使用的參數:

      • 0:無特殊行為

      • MSG_DONTROUTE:要求不要routing

      • MSG_OOB

        to:資料的位址資訊,可將SOCKADDR_IN的資料轉型為SOCKADDR傳入

        tolen:to的size,用sizeof(SOCKADDR_IN)即可


    Close sockets1

    程式設計-CloseSockets

    使用完socket之後,如果此socket沒有要在使用,那就呼叫closesocket來把這個socket摧毀。

    如果沒有要在使用winsock,那就呼叫WSACleanup,來disable winsock


    6121662

    實驗要求

    寫一支程式,連續發送10個封包出去,發送內容不拘,但請在程式中print出你發送什麼。

    採用UDP結構,使用port5000,IP用127.0.0.1即可

    並完成接收端程式,讓接收端程式能夠收到發送的封包

    初步結果:

    Send

    receive
