Presentation Transcript

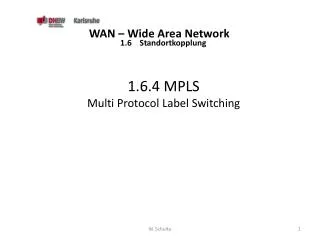

Wan wide area network

WAN – Wide Area Network

1.6 Standortkopplung

1.6.4 MPLS

Multi Protocol Label Switching

W. Schulte


Wan wide area network

MPLSkombiniert die Vorteile von Switching mit Routing.MPLS arbeitet zwischen den Schichten 2 und 3 des OSI-Schichtenmodells.

MPLSist eine Technik, deren Konzept auf der Übermittlung von IP-Daten basiert. Mit MPLS lassen sich komplexe vermaschte virtuelle Verbindungen (VC) für einzelne Virtual Private Networks (VPN) umgehen und tausende von VPNs auf vorhandener Technik aufbauen.

MPLSermöglicht die verbindungsorientierte Übertragung von Datenpaketen in einem verbindungslosen Netz entlang eines zuvor aufgebauten („signalisierten“) Pfads.

W. Schulte


Wan wide area network

  • Lernziele:

  • Die Protokoll für MPLS verstehen

  • Den Protokollstapel mit MPLS beschreiben

  • Die Infrastruktur für MPLS kennen

  • Das Rahmenformat mit Label wiedergeben

  • Das LDP kennenlernen

  • Pseudowire beschreiben

  • Die MPLS Erweiterung MPLS-TP kennen

W. Schulte


Wan wide area network

Bild 110 Eine Beispielkonfiguration bei MPLS

W. Schulte


Wan wide area network

Bild 112 Die Nutzung von Label zum Router

W. Schulte


Wan wide area network

Bild 108 Das Frame-Format für MPLS bei Ethernet

W. Schulte


Wan wide area network

Bei MPLS verständigen sich zwei LSRs sich über die Bedeutung der Labels. Diese Verständigung wird durch das Label Distribution Protocol (LPD) sichergestellt.

Mit LDP, wird die Zuordnung von Label zu den Pfaden und die Verteilung dieser Informationen zwischen LSRs und LERs vorgenommen.

In der Discovery Phase wird von LDP das UDP mit Port 646 eingesetzt.

Während einer Session, für die Verteilung der Labels, nutzt LDP das TCP auf der Schicht 4.

W. Schulte


Wan wide area network

Bild 114 LDP im Internet-Protokollstapel

W. Schulte


Wan wide area network

Bild 113 LDP Header

W. Schulte


Wan wide area network

Traceanalyse LDP

W. Schulte


Wan wide area network

Bild 116 MPLS-TP Architektur

W. Schulte


Wan wide area network

Bild 117 Die MPLS-TP Planes

W. Schulte


Wan wide area network

Bild 119 Die Migration von MPLS und Ethernet über die Zeit

W. Schulte


Wan wide area network

Traceanalyse MPLS

W. Schulte


Wan wide area network

Zusammenfassung MPLS

Zusammenfassung MPLS

http://www.youtube.com/watch?v=iNuTM3rF18c

Video MPLS

W. Schulte


Wan wide area network

Noch Fragen?

W. Schulte
