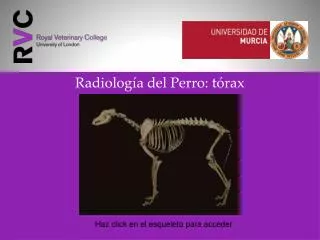

  1. Radiología del Perro: tórax Haz click en el esqueleto para acceder

  2. Tórax Esófago Pulmones Costillas Timo Corazón Imágenes generales del tórax

  3. Imágenes generales del tórax Tórax: vista DV Tórax: vista lateral izquierda Tórax: vista lateral Tórax: vista lateral derecha Tórax: vista lateral Tórax: vista VD

  4. Tórax: Sobrepeso, vista DV Esta radiografía muestra que aunque exista aire en los pulmones, la silueta cardiaca no se distingue con claridad. El mediastino craneal está aumentado como resultado del depósito de grasa. Muestra Pantalla completa Etiquetas

  5. Etiquetas

  6. Costilla 1ª Arco aórtico V. cava craneal Tráquea Ventrículo izquierdo Vértice del corazón Costilla Diafragma Sin etiquetas

  7. Aorta Tronco pulmonar A. subclavia izquierda Tronco braquicefálico Aurícula izda A. subclavia izda A. pulmonar izda Atrio izdo Vv. pulmonares izdas Tronco braquiocefálico V. cava craneal Aurícula dcha v. cava caudal V. ácigos A. pulmonar dcha Ventrículo izdo Vv. pulmonares dchas Ventrículo dcho Vértice

  8. En esta radiografía, de un Terrier obeso, la presencia de grasa intratorácica e intraabdominal hace que los pulmones se encuentran escasamente expandidos. Por esta razón, los órganos intratorácicos resultan difíciles de diferenciar. Tórax: Sobrepeso, vista lateral Pantalla completa Etiquetas Muestra

  9. Etiquetas

  10. Vasos pulmonares hacia lóbulos pulmonares caudales Bifurcación de la tráquea Aorta torácica Pilar dcho. del diafragma Pilar izdo del diafragma Tráquea Lóbulo pulmonar craneal dcho a.pulmonar Ventrículo izdo Estómago Hígado Bazo Vértice del corazón Ventrículo dcho Sin etiquetas

  11. A. y v. intercostales dorsales Ganglio cervicotoracico N. vago: ramos dorsal y ventral Aorta torácica Ganglio cervical medio Tronco simpático A. subclavia izda Esófago Tronco vagosimpático A y v. torácicas internas Diafragma N. frénico Pleura mediastínica sobre lóbulo pulmonar accesorio Ventrículo izdo Aurícula dcha Pleura mediastínica sobre lóbulo pulmonar medio Ventrículo dcho Bronquio principal izdo Lobulo pulmonar craneal dcho Auricula izda Vasos del surco paraconal

  12. Radiografía de un perro con un tórax amplio y un abdomen muy pequeño y estilizado. El corazón, aorta y vasos pulmonares se ven claramente, aunque (de forma inusual) no se aprecia la vena cava caudal. La tráquea, pulmones y otras estructuras intratorácicas son visibles debido al contraste negativo que determina la presencia de aire en los pulmones. Cuando se realizan radiografías del tórax, intentaremos hacerlas en el pico de inspiración, para poder aprovechar la máxima cantidad de aire en los pulmones, y así poder visualizar el mayor número de estructuras. En animales con poca cantidad de aire en sus pulmones (p.ej. casos de neumonía) será difícil visualizar algunos órganos. Tórax: Vista lateral Pantalla completa Muestra Etiquetas

  13. Etiquetas

  14. Vasos pulmonares hacia lóbulos pulmonares caudales Aorta torácica Bifurcación de la tráquea Tráquea Pilar izdo Pilar derecho V. Cava craneal V. Cava caudal Lóbulo pulmonar craneal dcho a.pulmonar Lóbulo pulmonar craneal dcho v. pulmonar Hígado Ventrículo izdo Ventrículo dcho Vértice del corazón Sin etiquetas

  15. Ganglio cervicotorácico N. vago: ramos dorsal y ventral A, y v. intercostales dorsales Ganglio cervical medio Aorta torácica Tronco simpático A. subclavia Esófago Tronco vagosimpatico A. y v. torácicas internas Diafragma N. frénico Pleura mediastínica y lóbulo pulmonar accesorio Ventrículo izdo Auricula dcha Pleura mediastínica: lóbulo pulmonar medio Ventrículo dcho Bronquio principal izdo Lóbulo pulmonar craneal dcho Aurícula izda Vasos del surco paraconal

  16. Esta radiografía corresponde al mismo perro de la imagen anterior pero con una proyección lateral izquierda. Los pilares del diafragma se encuentran invertidos respecto a la imagen lateral derecha (anterior). La desituación respectiva entre el pilar izquierdo y derecho del diafragma es propia de los perros. Tórax: vista lateral izquierda Pantalla completa Muestra Etiquetas

  17. Etiquetas

  18. Vasos pulmonares hacia lóbulos pulmonares caudales Bifurcación de la tráquea Aorta torácica Pilar izdo del diafragma Pilar dcho del diafragma Tráquea V. cava caudal Lóbulo pulmonar craneal dcho a.pulmonar Lóbulo pulmonar craneal dcho; v. pulmonar Hígado Ventrículo izdo Ventrículo dcho Vértice del corazón Sin etiquetas

  19. Ganglio cervicotorácico N.vago: ramos dorsal y ventral A.y v.intercostales dorsales Aorta torácica Ganglio cervical medio Tronco simpático A.subclavia Esófago Tronco vagosimpático A.y v. torácicas internas Diafragma N.frénico Pleura mediastínica y lóbulo pulmonar accesorio Ventrículo izdo Aurícula dcha Pleura mediastínica y lóbulo pulmonar medio Bronquio principal izdo Ventrículo dcho Lóbulo pulmonar craneal dcho Aurícula izda Vasos del surco paraconal

  20. Tórax: vista lateral derecha Esta radiografía se ha realizado con el animal en decúbito lateral derecho. El diafragma forma una línea continua y ambos pilares diafragmáticos están paralelos, casi superpuestos. Se pueden apreciar las diferencias antes comentadas al comparar esta radiografía con la contralateral izquierda. Muestra Pantalla completa Etiquetas

  21. Etiquetas

  22. Vasos pulmonares hacia lóbulos pulmonares caudales Aorta torácica Pilar dcho Pilar izdo V. cava caudal Tráquea Lóbulo pulmonar craneal dcho a.pulmonar Hígado Lóbulo pulmonar craneal dcho vena pulmonar Ventrículo izdo Ventrículo dcho Vértice del corazón Sin etiquetas

  23. A y v. intercostales dorsales Ganglio cervicotorácico N.vago: ramos dorsal y ventral Aorta torácica Ganglio cervical medio Tronco simpático A.subclavia Esófago Tronco vagosimpático A y v. torácicas internas Diafragma N.frénico Pleura mediastínica, lóbulo pulmonar accesorio Ventrículo izdo Aurícula dcha Pleura mediastínica, lóbulo pulmonar medio Bronquio principal izdo Ventrículo dcho Lóbulo pulmonar craneal dcho Aurícula izda Vasos del surco paraconal

  24. Tórax: Vista VD En una radiografía ventrodorsal podemos observar la posición normal del corazón, ligeramente orientado hacia la izquierda y la vena cava caudal la mitad derecha. Pantalla completa Etiquetas

  25. Etiquetas

  26. V. cava craneal Tronco pulmonar Atrio dcho Atrio izdo Aorta Ventrículo dcho Ventrículo izdo V. cava caudal Mediastino caudoventral Sin etiquetas

  27. Corazón Angiograma: inyección ventrículo izquierdo, vista lateral Angiograma: inyección ventrículo derecho, vista lateral

  28. Angiograma: inyección ventrículo izquierdo, vista lateral En las radiografías, el corazón normalmente tiene una opacidad uniforme y sus estructuras internas, p.ej. las válvulas y cámaras no son visibles. Estas estructuras pueden ser descritas mediante la inyección de medios de contraste que se mezclen con la sangre. En este caso, un catéter se ha introducido a lo largo de la aorta, de forma que la punta de éste se encuentra en el ventrículo izquierdo. La inyección de contraste nos permite observar el ventrículo izquierdo, aorta, arterias coronarias, tronco braquiocefálico y arteria subclavia izquierda. La imagen corresponde a un perro sin patología. Pantalla completa Etiquetas

  29. Etiquetas

  30. A. subclavia izda Aorta torácica Pilar izdo del diafragama Pilar dcho del diafragma Carótidas comunes Tronco braquicefálico Gas en el interior del estómago Aa. torácicas internas dcha e izda Ventrículo izdo Sin etiquetas

  31. Angiograma: inyección ventrículo derecho, vista lateral En este caso, se ha introducido un catéter en la vena yugular. La inyección de contraste permite identificar la aurícula derecha, ventrículo derecho y arterias pulmonares. Esta imagen del corazón es normal. La línea negra y delgada que se cruza en la parte caudodorsal de los pulmones es un artefacto que se produjo porque la película se dobló accidentalmente antes de la inyección. Muestra Pantalla completa Etiquetas

  32. Etiquetas

  33. A. pulmonar izda A. pulmonar dcha Tronco pulmonar Rama de a. pulmonar en el lóbulo medio dcho Rama de a. pulmonar en lóbulo craneal Ventrículo dcho Sin etiquetas

  34. Aorta Tronco pulmonar A. subclavia izquierda Aurícula izda Tronco braquicefálico A. subclavia izda A. pulmonar izda Atrio izdo Vv. pulmonares izdas Tronco braquiocefálico V. cava craneal Aurícula dcha V. cava caudal V. ácigos A. pulmonar dcha Ventrículo izdo Vv. pulmonares dchas Ventrículo dcho Vértice

  35. Pulmones Broncograma: vista lateral Vascularización pulmonar: vista DV (Bulldog) Vascularización pulmonar: imagen ampliada, vista lateral

  36. Broncograma: vista lateral Antes de que apareciese la endoscopia flexible, los veterinarios solían realizar broncografías para examinar las vías respiratorias. En esta radiografía se ha introducido un pequeño volumen de sulfato de bario en la tráquea y el pulmón. Se pueden apreciar con claridad los bronquios, de tienen paredes rectas o ligeramente curvadas, y pequeño calibre. Este es un aspecto normal y fisiológico. Muestra 1 Pantalla completa Muestra 2 Etiquetas

  37. Etiquetas

  38. Bronquios (segmetarios) del lóbulo caudal Bifurcación de la tráquea Bronquio del lóbulo accesorio Tráquea Bronquio del lóbulo craneal dcho Bronquio del lóbulo medio Sin etiquetas

  39. Lóbulo caudal del pulmón izdo Borde dorsal Tráquea Porción craneal del lóbulo craneal del pulmón izdo Cisura interlobular del lóbulo craneal del pulmón izdo Fisura interlobular caudal del pulmón izdo Escotadura cardiaca Borde agudo Ventrículo dcho Ventrículo izdo Porción caudal del lóbulo craneal del pulmón izdo

  40. Tráquea Brónquio del lóbulo craneal derecho Bronquio lobular craneal izquierdo Bifurcación de la tráquea Bronquio lobular caudal izdo Bronquiolos Bronquios de los lóbulos caudales

  41. Esta radiografía muestra las arterias y venas (dcha e izda) de los lóbulos caudales, están superpuestas sobre la parte craneal del abdomen. Este detalle resulta útil para diagnosticar posibles casos de insuficiencia cardiaca. La congestión de las venas pulmonares determina una ampliación de las venas en relación a las arterias. La proyección dorsoventral da una mejor representación de estos vasos que la ventrodorsal. Vascularización pulmonar: vista DV (Bulldog) Etiquetas Muestra Pantalla completa

  42. Etiquetas

  43. Corazón Vasos del lóbulo caudal derecho Vasos del lóbulo caudal izquierdo Diafragma Aire en el fondo del estómago Sin etiquetas

  44. Tráquea Bronquio lobular craneal dcho Bronquio lobular craneal izdo Bifurcación de la tráquea Bronquio lobular caudal izdo Bronquiolos Bronquio de los lóbulos caudales

  45. Vascularización pulmonar : imagen ampliada, vista lateral Esta radiografía muestra la arteria y vena del lóbulo pulmonar craneal dcho. Ambos vasos son más o menos paralelos, y de tamaño similar a medida que se extienden hacia la periferia del pulmón. Muestra 1 Muestra 2 Pantalla completa Etiquetas

  46. Etiquetas

  47. Bifurcación de la tráquea Tráquea Bronquio del lóbulo craneal A. pulmonar del lóbulo craneal V. pulmonar del lóbulo craneal Ventrículo dcho Sin etiquetas

  48. Lóbulo caudal del pulmón izdo Borde dorsal Tráquea Porción craneal del lóbulo craneal del pulmón izdo Cisura interlobular del lóbulo craneal del pulmón izdo Cisura interlobular caudal del pulmón izdo Escotadura cardiaca Ventrículo dcho Borde agudo Ventrículo izdo Porción caudal del lóbulo craneal del pulmón izdo

  49. Tráquea Bronquio lobular craneal dcho Bronquio lobular craneal izdo Bifurcación de la tráquea Bronquio lobular caudal izdo Bronquiolos Bronquio de los lóbulos caudales

  50. Costillas Sobrecrecimiento óseo (osteofitos) de las uniones costocondrales en un perro de avanzada edad: vista lateral
