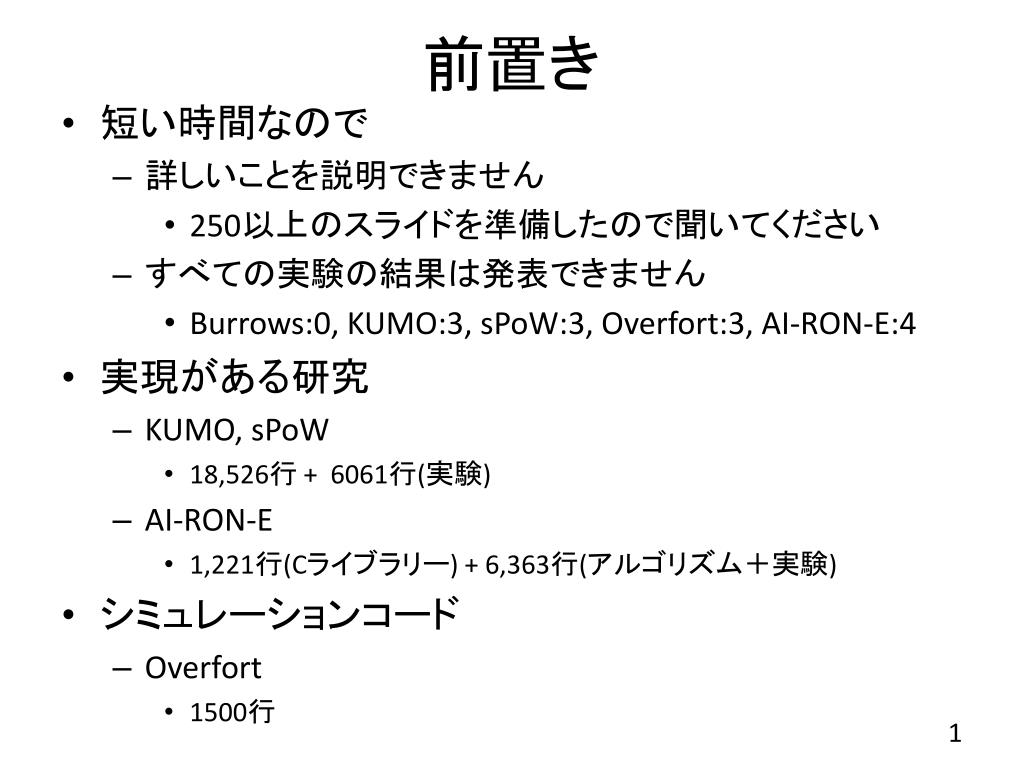

  1. 前置き • 短い時間なので • 詳しいことを説明できません • 250以上のスライドを準備したので聞いてください • すべての実験の結果は発表できません • Burrows:0, KUMO:3, sPoW:3, Overfort:3, AI-RON-E:4 • 実現がある研究 • KUMO, sPoW • 18,526行 + 6061行(実験) • AI-RON-E • 1,221行(Cライブラリー) + 6,363行(アルゴリズム＋実験) • シミュレーションコード • Overfort • 1500行

  2. 実世界に展開可能なDDoS攻撃防御メカニズム(Deployable DDoS Resiliency) Ph.D. Candidate: Soon HinKhor Advisor: Assoc. Prof. Akihiro Nakao

  3. 目次 • DDoSの定義と種類 • モチベーション • 目標 • 関連研究 • アプローチ • 各研究 • まとめ

  4. Distributed Denial-of-Service (DDoS) インターネット 混雑 ネットワークボトルネック サーバ ボトルネック

  5. DDoS種類 • スプーフ/ネットワークレイヤDDoS(フィルタ可能） • フィルター不可のDDoS • 経済的DDoS (economic DDoS: eDDoS)

  6. スプーフ/ネットワーク層DDoSとは スプーフDDoSの目的はトレースバックを不可能にすること スプーフ ソース 内容 $8&@ ランダム ネットワーク層DDoSの目的は輻輳 混雑 ネットワークボトルネック サーバ ボトルネック

  7. フィルター不可のDDoSとは DDoS防御 輻輳（混雑）なし DDoS防御によりアタック トラフィックをフィルターする

  8. フィルター不可のDDoSとは(cont.) 区別不可トラフィック 通常パケット を多量に送る ことで攻撃する 例えばページダウンロード DDoS防御 フィルター不可DDoS 輻輳（混雑） ネットワークボトルネック フィルター不可DDoSは 一般のDDoS防御をすりぬける サーバ ボトルネック

  9. クラウドは新しい種類のDDoS攻撃を可能にする＝＞eDDoS攻撃クラウドは新しい種類のDDoS攻撃を可能にする＝＞eDDoS攻撃 インターネット クラウドに実装されたネットワークサービス

  10. 新しい問題: 経済的DDoS (eDDoS) クラウドではユーザがアクセスした トラフィック量に応じた課金が発生 DDoS攻撃は 大量課金を意味する インターネット DDoS攻撃の トラフィックにより 帯域の従量課金が発生 $$$$ 混雑なし 帯域とサーバ処理リソースをオンデマンドに確保可能 (Elastic Computing) eDDoS クラウド オフライン

  11. eDDoS:未解決の問題 • http://developer.amazonwebservices.com/connect/message.jspa?messageID=120089 aiCache 今までのツールはeDDoSへの対策ができない(11 Mar 2009)

  12. eDDoSが起こったら。。。 • 歴史的データ • BetCrisのDDoS, Nov 2003, 1.5 – 3Gbps • DNSルートサーバのDDoS, Mar 2007, 1 Gbps • 仮定：1GbpsのDDoS, データ転送コスト：$0.1/GB • 24時間 => 24 * 3600 * $0.1/8 ~ $11,000 • インターネット予約制コスト • T3 (45 Mbps) ~ $3,000 to $12,000/月 • OC3 (155 Mbps) ~ $15,000 to $100,000/月 • http://www.broadbandlocators.com/

  13. 研究のモチベーション • エンドユーザ調査 • CSI Computer Crime 2008 • 21%回答者はDoSを受けた • インターネットプロバイダー(ISPs)調査 • ArborNetworks Infrastructure Security Report 2008 • 21%回答者によるとDDoSに管理リソースの消費が一番多い • 測定研究の結果 • 「Inferring DDoS」の論文(Savage et al.) • 2001-2004: 68,700DDoSは5,300ドメインにわたる 誰にとってもDDoSは深刻な問題

  14. 研究のモチベーション • 最近10年のDDoSの研究: • 2000: CenterTrack, Blackhole routing • 2001: DPF, Traceback ICMP, Algebraic traceback, Various traceback • 2002: D-WARD, SOS, Pushback • 2003: HCF, Capabilities, Mayday • 2004: SIFF • 2005: WebSOS, AITF, TVA, Route & Tunnel • 2006: Speak-Up, Flow-Cookies (CAT) • 2007: Portcullis • 2008: Phalanx • 2009: StopIt 実世界に展開可能なDDoS防御 メカニズムは無い eDDoSに対策 メカニズムは無い

  15. 目標 実世界に展開可能なDDoS防御メカニズム 1. 展開の敷居が低い • ルータを変更する必要がない • 自ら実現可能 • 消費リソース（時間とお金）が少ない 2. 3種類のDDoSに対策可能 実世界に展開可能なDDoS防御 メカニズムはなし 解決 eDDoSに対策 メカニズムは無し 解決

  16. 実世界に展開可能なDDoS防御 メカニズムを設計するに対する問題とは何？

  17. 最先端DDoS防御の一つ 接続リクエスト R1 R3 インターネット R2 R4 賛成証拠を支配 接続リクエスト R1,R2,R3,R4 DDoS防御技術応用 ISP A 賛成証拠を作った ISP B 正 正 正 正 正 正 ISP C

  18. 最先端DDoS防御の一つ(cont.) 認証なし DDoSパケット 盗んだ証拠 DDoSパケット R1 R3 各パケット インターネット R2 R4 ＝パケットがこの経路を通ることをサーバが認証した 認証経路ではない 混雑なし ルータを変更する 必要がある DDoS防御技術応用 ISP A ISP B サーバトラフィック コントロール 正 正 正 正 正 正 正 正 ISP C

  19. 最先端≠展開可能 時間とお金がかかりすぎる • 多くの無関心他者に依存する • 自らで実現できる • リソースの獲得が難しい • 自らのリソースで構築 • インターネットルータの変更が困難 • エッジノードを使う 実世界に展開不可 インセンティブ 3事業体 変更の容易さ 10ロケーション

  20. 展開可能性を測る指標 • Deployable Resiliencyという指標を定義 • インフラ（インターネットルータ）の変更の度合い • インセンティブ（展開するための動機付け） • 様々なDDoSに対する対策効果 1. スプーフ/ネットワークレイヤDDoS 2. フィルター不可DDoS 3. eDDoS

  21. 関連研究 目標 サーバ反応 クライアント反応 防止 抑止 変更の容易さレベル 丸のサイズ => 効果 インセンティブレベル

  22. 意義 目標 サーバ反応 クライアント反応 防止 抑止 経済的 KUMO sPoW Overfort AI-RON-E 変更の容易さレベル 丸のサイズ => 効果 Burrows インセンティブレベル

  23. eDDoS防御 質問：sPoWの研究は関連研究と比べればどこまで特殊ですか 答え#1：“mitigation eDoS”のキーワードをGoogleで検索すればTop20結果の中でsPoWが出る 判例#1：eDoSのキーワードはsPoWの論文で全然使わなかった 判例#2：“eDoS”と“eDDoS”は違う言葉です 答え#2:“mitigation eDDoS”のキーワードをGoogleで検索すればsPoWはNo.1の結果です eDDoSはかなり新しい問題です sPoWの研究は関連研究をちょっと調整して本研究になるものではない

  24. 目標 実世界に展開可能なDDoS防御メカニズム 1. 展開の敷居が低い • ルータを変更する必要がない • 自ら実現可能る • 消費リソース（時間とお金）が少ない 2. 3種類のDDoSに対策可能 実世界に展開可能なDDoS防御 メカニズムはなし どのような手法で実現可能？ 対策 eDDoSに対策 メカニズムは無し 対策

  25. アプローチ 依存関係 （〜に基づく） 目標 ??? 自らのリソースのみで実現可能 自ら実現可能な 多様なDDoSの対策 クライアントが自ら 対策可能 自らのリソースのみで実現可能 インターネットの堅牢性を向上 補足DDoS防御メカニズム

  26. 学会発表情報 • Power to the People: Securing One-Edge at a Time • ACM SIGCOMM Large-Scale Attack Defence (LSAD) Workshop 2007 • 採択率:(オフィシャル:45%) • Ovefort: Combating DDoS with Peer-to-Peer DDoS Puzzle • IEEE International Parallel and Distributed Processing Symposium (IPDPS) Secure Systems and Network (SSN) Workshop 2007 • 採択率:不明 • AI-RON-E: Prophecy of One-Hop Source Routers • IEEE Globecom Next Generation Networks (NGN) Symposium 2008 • 採択率:(内示:36.8%) • sPoW: On-Demand Cloud-Based eDDoS Mitigation Mechanism • IEEE/IFIP HotDep Workshop 2009 • 採択率:(オフィシャル:37%)

  27. 発表順番 • Burrows • KUMO • sPoW • Overfort • AI-RON-E

  28. 各研究の目次 • 意義 • 概要 • 結論 • Deployable Resiliencyが高い理由

  29. Burrows: 意義 最先端 最先端≠展開可能 Burrowsでこの三つの問題を解決！

  30. 最先端DDoS防御の一つ サーバの認証なし DDoSパケット DDoSパケット インターネット サーバの認証なし DDoS防御技術応用 ISP A ISP B ISP C

  31. 防御が多くの無関心な他者に依存する問題 サーバの認証は無し DDoSパケット DDoSパケット インターネット サーバの賛成は無し DDoS事件 DDoS防御技術応用 現在のインターネットセキュリティは様々なISPに依存する ISP A 無関心なISPは 防御を実装する 動機がない ISP B ISP C

  32. Burrowsのアーキテクチャ ルータで行っていた防御をエッジに移動 インターネット エッジノード による中継を強制する サーバには直接接続できない DDoS防御技術応用 ISP A ISPは応用しない ルータの変更は必要ない =>実装展開しやすい ISP B ISP C サーバAオーナー

  33. Burrows:アーキテクチャ 中継ノードの目的：トラフィックコントロル 例：悪いパケットを区別できればネットワークレイヤDDoSへの対策できる セキュリティを実現するために 中継ノードにしか依存しない インターネット 中継ノードを 介してサーバに接続 エッジノード による中継 DDoS防御技術応用 ISP A ルータの変更は必要ない =>実装展開しやすい ISP B 無関心な人に依存しない ISP C サーバAオーナー

  34. Burrows:アーキテクチャ 中継ノード経由経路が多くあればそれだけDDoS防御力が強くなる セキュリティを実現するために 中継ノードにしか依存しない 協調プラットホーム インターネット エッジノード による中継 エッジノード による中継 DDoS防御技術応用 ルータの変更は必要ない =>実装展開しやすい サーバAオーナー サーバBオーナー 経路数は二倍になる

  35. Burrows: 結論 Burrowsフレームワークを採用すればDeployable Resiliencyが向上する 最先端 最先端≠展開可能 中継ノードのみに依存する Burrowsでこの三つの問題を解決！ 協調プラットホーム エッジノードの利用

  36. アプローチ 目標 基づく ??? セキュリティに協調でDDoS防御リソースを集合する 展開可能性の向上

  37. KUMOアーキテクチャの意義 リソースの獲得が簡単 Burrows リソース協調プラットフォーム KUMO 自分自身のリソースのみで実現 あらゆるインターネットシステムを中継ノードとして利用可能 Pay-as-you-use DDoS防御 (ユーティリティコンピューティング)

  38. KUMO:フレームワーク Write-onceコードエクステンション: データ送信/受信 経済的なインセンティブ インターネット CDN KUMO ぜロインストール クライアントサイド IRC フォーラム （掲示板） $ KUMO サーバサイド $ $ $ Web2.0 サーバ クライアント 変更無し 変更無し あらゆる中継ノード ネットワークスタック機能 送信/受信 再送信リクエスト/再送信 分割/再構築 等。。。 変更無し

  39. KUMOクライアントとサーバサイド リスニングチャネル インターネットシステム KUMOクライアントサイド KUMOサーバサイド プラッグインリスト • IRC • Forum • I3 • Flickr • S3 • Direct • & Hybrids サーバ クライアント KUMO DNS 中継ノードリスト ダイナミックDNS

  40. KUMOサンプルサーバコード コメント ベースコード 1 # NOTE: Lines beginning with # are comments 2 @kumo_controller = KUMOCompositeChannelController.new 3 @ksside = KSside . new( @kumo_controller ) 4 @ksside.start 5 # Parameter descriptions : 6 # domain : The domain name the listening socket is for 7 # send_domain : The name of destination where reply should 8 # be sent . Usually this is just the listening ”domain” 9 # with some appended with random number to create a 10 # unique destination. 11 # output : The contents of the connection request 12 # sockid : The socket ID used to send reply 13 @ksside.register_ic_handler ( domain ) { | domain , send domain , output , 14 sockid | 15 . . . 16 # insert code to perform task when a connection request is received 17 . . . 18 } アプリケーションコード コネクションリクエスト 受信の際のコード

  41. KUMOサーバサイド サーバのベースコード インターネットシステム コネクションリクエスト受信の際のコード KUMOクライアントサイド KUMOサーバサイド プラッグインリスト • IRC • Forum • I3 • Flickr • S3 • Direct • & Hybrids サーバ クライアント リスニングソチャネルを作成 KUMO DNS Intermediary list ダイナミックDNS DNSリクェスト ハンドラー

  42. KUMOサンプルクライアントコード コメント ベースコード 1 # NOTE: Lines beginning with # are comments 2 # Parameter descriptions : 3 # send_domain : the destination domain name of the data to be sent 4 @kumo_controller.start_all_channel_sets_for_domains ( [ send domain ] ) 5 # The values of the parameters are : 6 # send_msg : The data to be sent 7 # reply : The reply from the server 8 # reply_sockid : The socket ID through which we can respond 9 # to the reply we receive 10 # processed : True if we decide to handle reply . Advance use only . 11 @kumo_controller . send ( send_domain , send_msg ) { | reply , reply_sockid , 12 processed | 13 . . . 14 # insert code to perform task when reply to data sent is received 15 . . . 16 } アプリケーションコード コネクション リクエストの 返信をもらう際コード

  43. KUMOクライアントサイド クライアントベースコード インターネットシステム コネクションリクエストの返信をもらう際コード KUMOクライアントサイド KUMOサーバサイド プラッグインリスト • IRC • Forum • I3 • Flickr • S3 • Direct • & Hybrids サーバの接続方法 サーバ クライアント KUMO DNS Intermediary list ダイナミックDNS DNSリクェスト ハンドラー

  44. 実験：目的 データ転送スピードは？

  45. 実験 =1600組み合わせ 5 x 8 x 20 i3 7k 7k 5回x1600=8000回 Flickr 22k 22k Amazon S3 51k 51k フォーラム 101k PLノード 101k PLノード IRC 449k 449k HTTP転送

  46. データ転送に要する時間 転送かかる時間(s) Criticalアプリケーションのavailabilityを提供する 適度スピード h-forum, h-flickr, h-S3 速いスピードIRC, I3 < 10kB Interactive アプリケーションを提供できる 速いスピードI3 < 100kB フィアルサイズ(log)

  47. KUMO:結論 KUMOフレームワークを採用すればDeployable Resiliencyが向上する 自分のリソースのみで構築 あらゆるインターネットシステムを利用可能 変更無し

  48. アプローチ 基づく 目標 ??? 展開可能性の向上 自ら実現可能な 多様なDDoSの対策

  49. sPoW:意義 • KUMOに基づいてDeployable Resiliencyを向上する • インフラ（ルータ）の変更無し • Pay-as-you-useシステム • 3種類のDDoS攻撃に対策可能 中継ノードとしてクラウドを使う PoWのコンセプトを採用する 自動検証PoW

  50. sPoW:クラウドを利用したKUMO DDoS不可の クラウド トラフィック コントロール 少数の中継ノード 信頼できる中継ノード ローコスト(ユーティリティコンピューティング) Amazon EC2 Cloud インタメディアリ DDoS不可の リンク スプーフ/ネットワークレイヤDDoS防御 サーバ クライアント DDoS不可の リンク DDoS不可の クラウド Google AppEngine 中継ノード トラフィック コントロール
