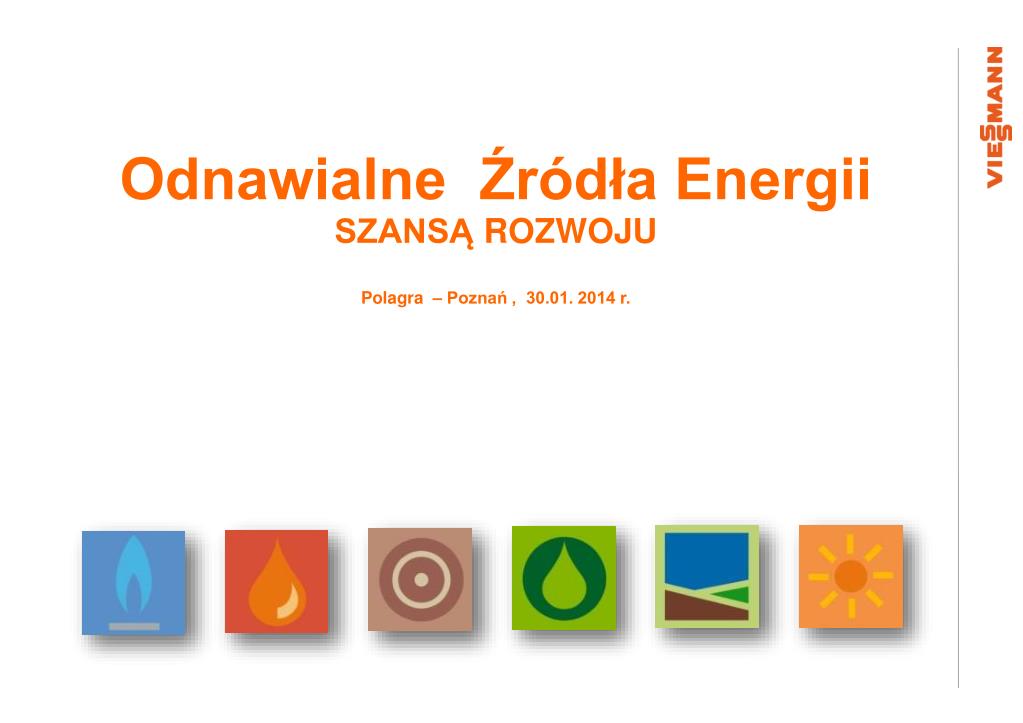

Odnawialne Źródła Energii SZANSĄ ROZWOJU Polagra – Poznań , 30.01. 2014 r.

Odnawialne Źródła Energii SZANSĄ ROZWOJU Polagra – Poznań , 30.01. 2014 r.

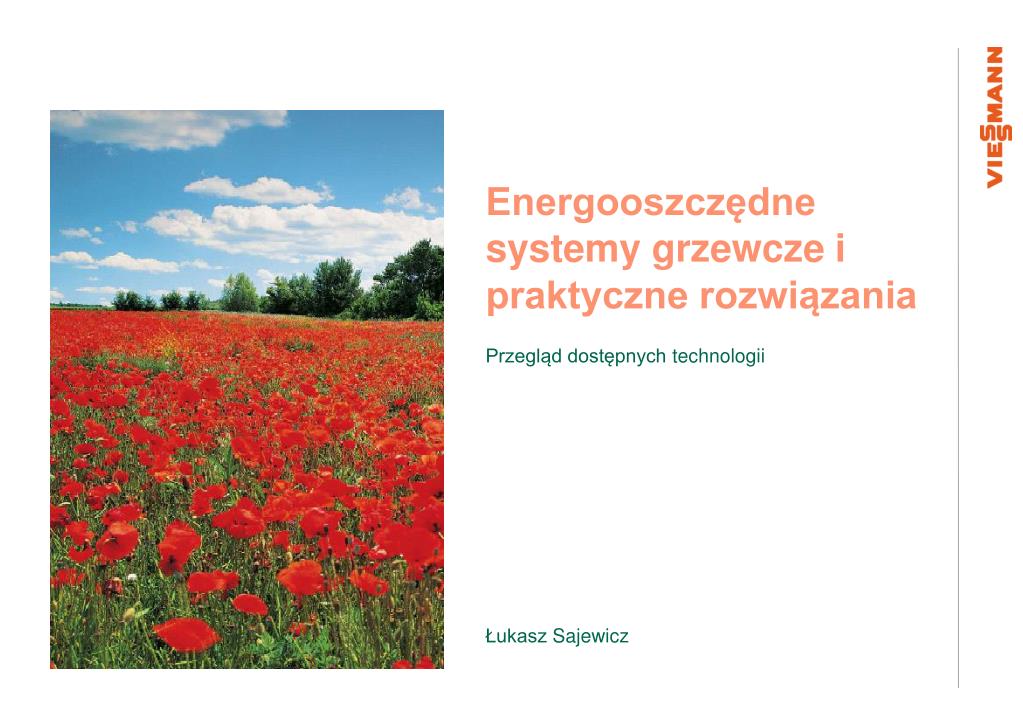

Energooszczędne systemy grzewcze i praktyczne rozwiązania Przegląd dostępnych technologii Łukasz Sajewicz

Kompletne systemy grzewcze dla budynków jednorodzinnych Kompletne systemy grzewcze dla budynków wielorodzinnych Kompletne systemy grzewcze dla budynków przemysłowych i użytkowych Kompletne systemy grzewcze dla sieci lokalnych

Biomasa drzewna Kolektory słoneczne Ogniwa fotowoltaiczne Pompy ciepła Kogeneracja z gazu ziemnego i biogazu Pozostałe systemy grzewcze

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady

Paliwo Wartośćopałowa 1 litr oleju opałowego extra lekki ok. 10 kWh/litr 1 kg węgla kamiennego ok. 8 kWh/kg 1 m3 gazu ziemnego ok. 10 kWh/m 3 3 1 kg drewna (w = 20%) ok. 4 kWh/kg Ogrzewanie biomasą drzew Kotły na drewno i jego odpady Wartość opałowa drewna w porównaniu z paliwami kopalnymi

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady Rozwiązania dla domów jednorodzinnych nowych i modernizowanych Kocioł na drewno kawałkowe Kocioł zgazowujący drewno (dla wilg < 25 % ) szczapy do 50 cm Znamionowa moc cieplna: 25 do 80 kW w < 25 %

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady Rozwiązania dla budownictwa wielorodzinnego, obiektów przemysłowych i użytkowych nowych oraz modernizowanych Kotły średniej mocy – innowacyjna konstrukcja na drewno z rotacyjną komorą spalania, przystosowany do spalania granulatów (pellety ), zrębków i trocin. Maksymalna wilgotność drewna opałowego W < 35 % Znamionowa moc cieplna: 90 do 480 kW

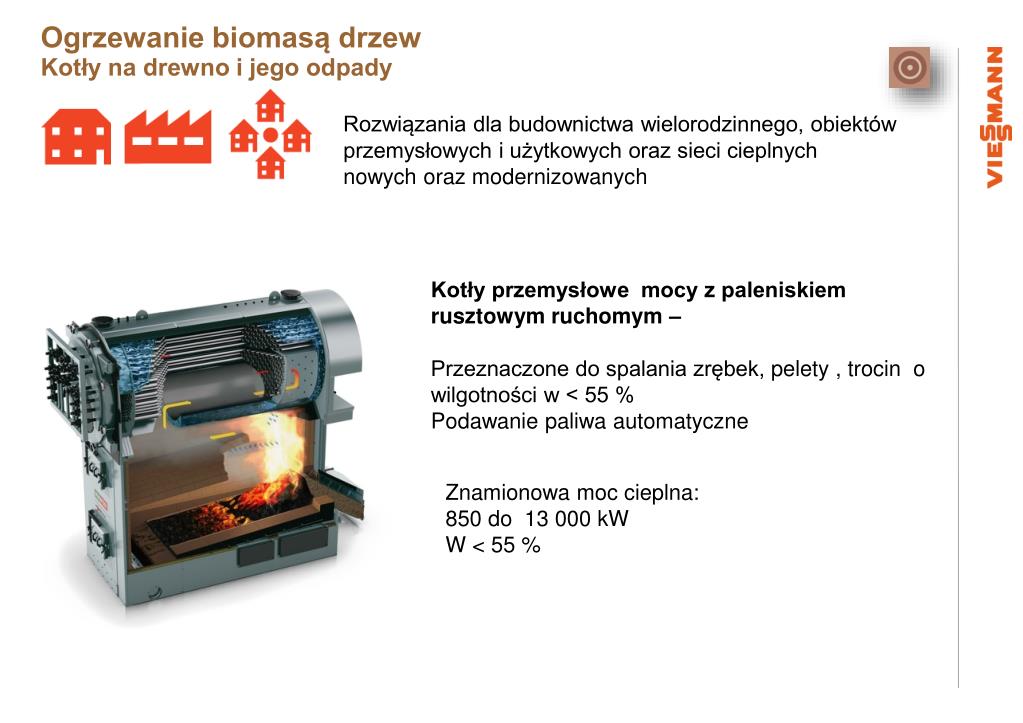

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady Rozwiązania dla budownictwa wielorodzinnego, obiektów przemysłowych i użytkowych oraz sieci cieplnych nowych oraz modernizowanych Kotły przemysłowe mocy z paleniskiem rusztowym ruchomym – Przeznaczone do spalania zrębek, pelety , trocin o wilgotności w < 55 % Podawanie paliwa automatyczne Znamionowa moc cieplna:850 do 13 000 kW W < 55 %

Założenia: ceny energii w zależności od źródła Ogrzewanie biomasą drzew Kotły na drewno i jego odpady

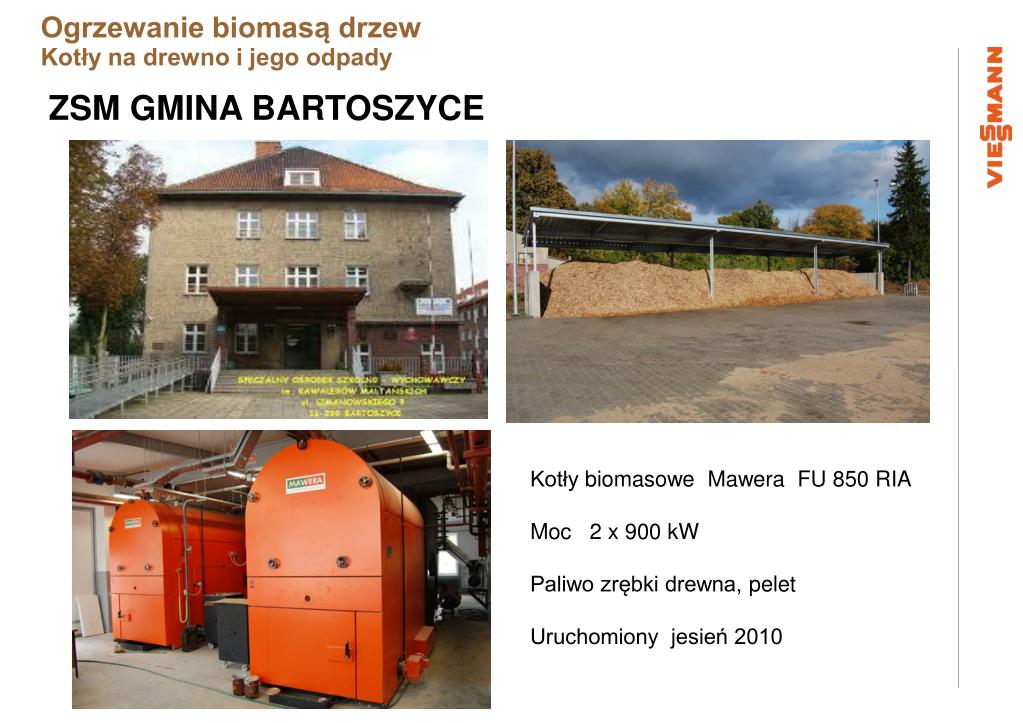

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady ZSM GMINA BARTOSZYCE Kotły biomasoweMawera FU 850 RIA Moc 2 x 900 kW Paliwo zrębki drewna, pelet Uruchomiony jesień 2010

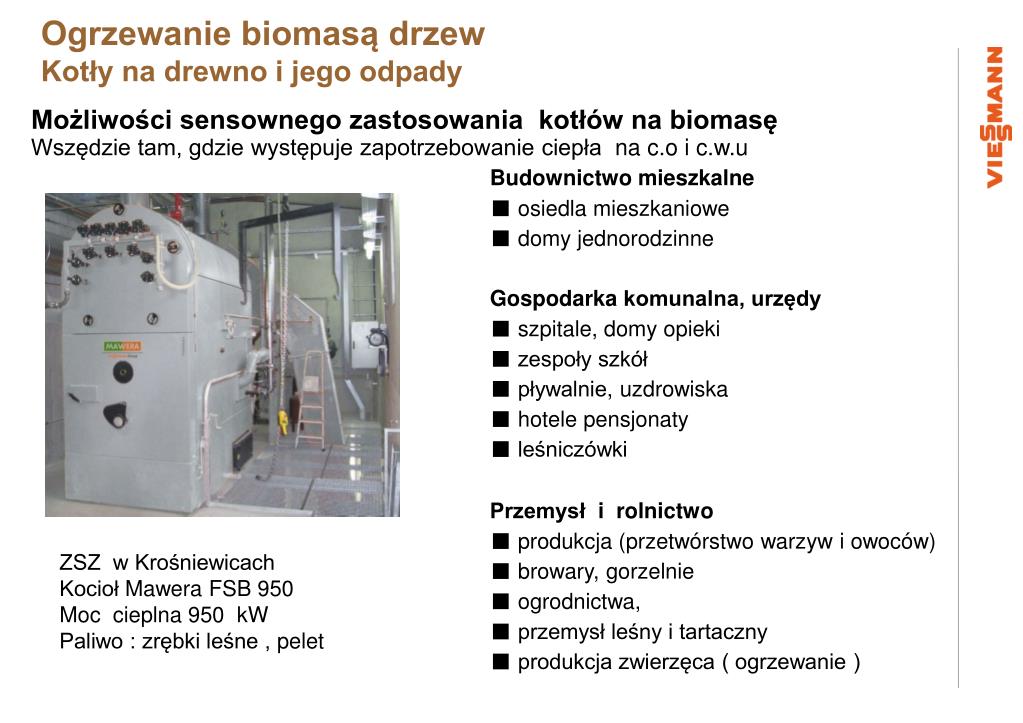

Ogrzewanie biomasą drzew Kotły na drewno i jego odpady Możliwości sensownego zastosowania kotłów na biomasę Wszędzie tam, gdzie występuje zapotrzebowanie ciepła na c.o i c.w.u Budownictwo mieszkalne ■ osiedla mieszkaniowe ■ domy jednorodzinne Gospodarka komunalna, urzędy ■ szpitale, domy opieki ■ zespoły szkół ■ pływalnie, uzdrowiska ■ hotele pensjonaty ■ leśniczówki Przemysł i rolnictwo ■ produkcja (przetwórstwo warzyw i owoców) ■ browary, gorzelnie ■ ogrodnictwa, ■ przemysł leśny i tartaczny ■ produkcja zwierzęca ( ogrzewanie ) ZSZ w Krośniewicach Kocioł Mawera FSB 950 Moc cieplna 950 kW Paliwo : zrębki leśne , pelet

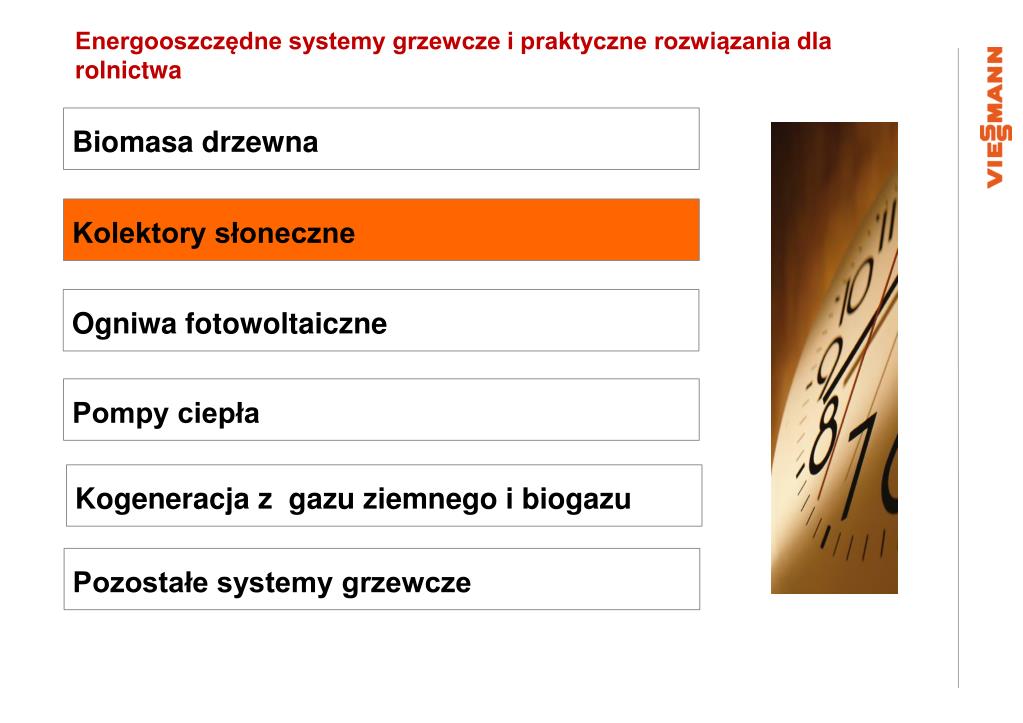

Energooszczędne systemy grzewcze i praktyczne rozwiązania dla rolnictwa Biomasa drzewna Kolektory słoneczne Ogniwa fotowoltaiczne Pompy ciepła Kogeneracja z gazu ziemnego i biogazu Pozostałe systemy grzewcze

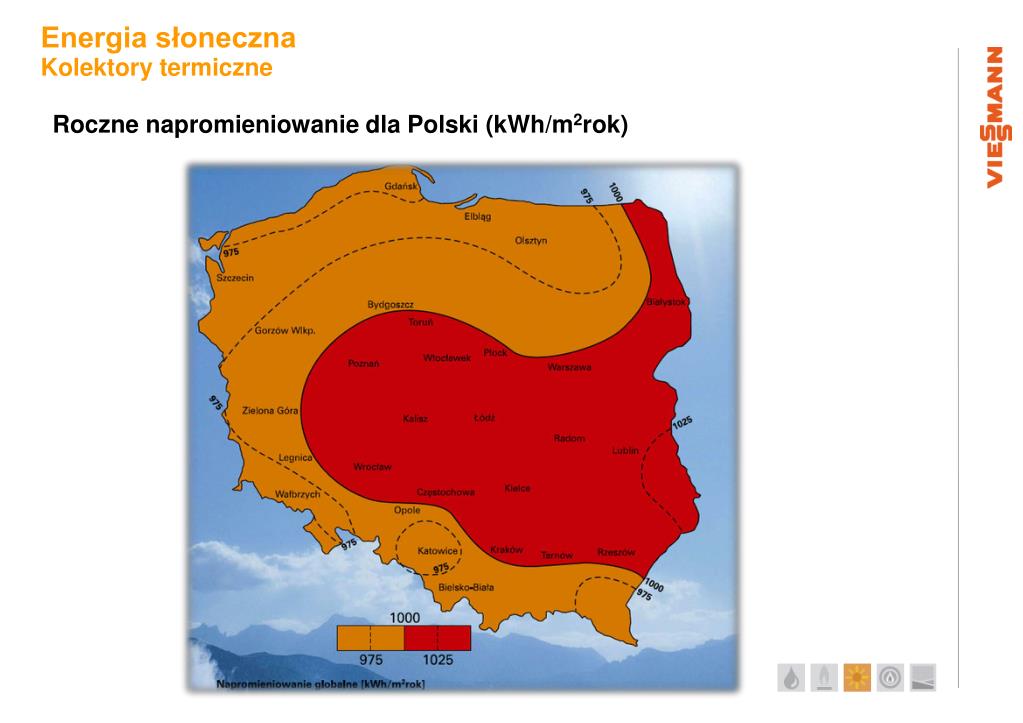

Energia słonecznaKolektory termiczne Roczne napromieniowanie dla Polski (kWh/m2rok)

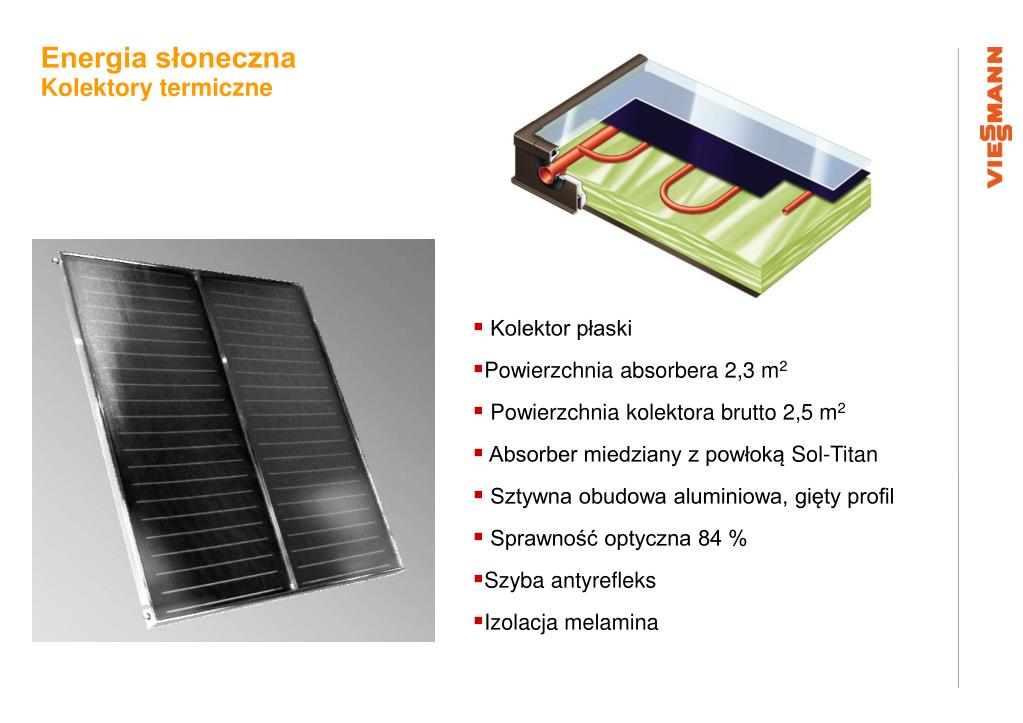

Energia słonecznaKolektory termiczne • Kolektor płaski • Powierzchnia absorbera 2,3 m2 • Powierzchnia kolektora brutto 2,5 m2 • Absorber miedziany z powłoką Sol-Titan • Sztywna obudowa aluminiowa, gięty profil • Sprawność optyczna 84 % • Szyba antyrefleks • Izolacja melamina

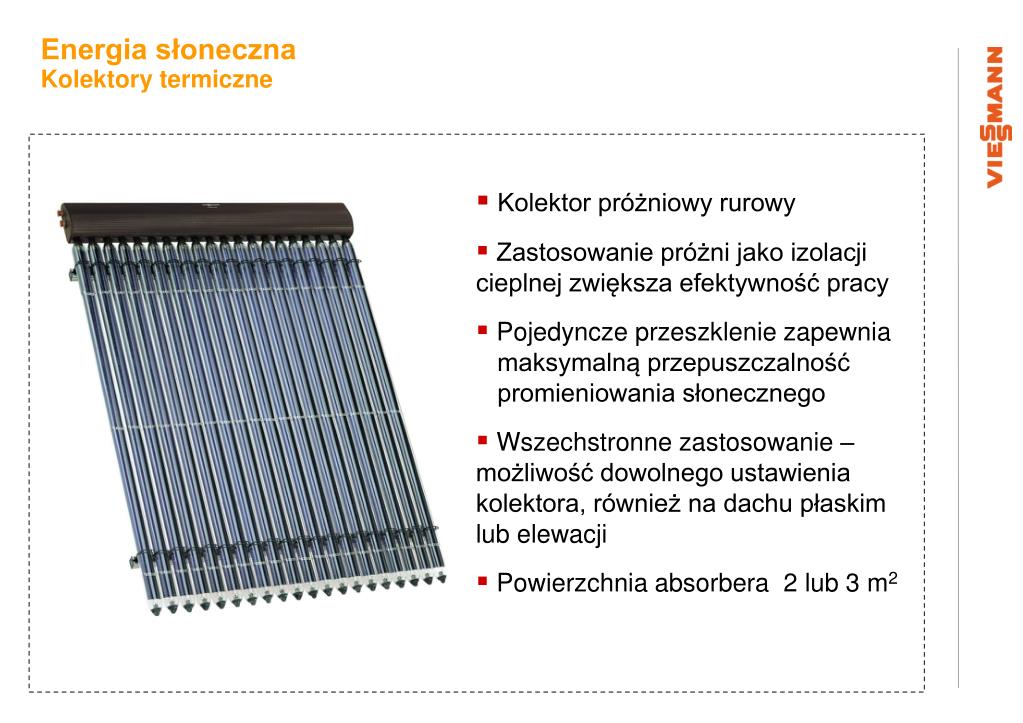

Energia słonecznaKolektory termiczne • Kolektor próżniowy rurowy • Zastosowanie próżni jako izolacji cieplnej zwiększa efektywność pracy • Pojedyncze przeszklenie zapewnia maksymalną przepuszczalność promieniowania słonecznego • Wszechstronne zastosowanie – możliwość dowolnego ustawienia kolektora, również na dachu płaskim lub elewacji • Powierzchnia absorbera 2 lub 3 m2

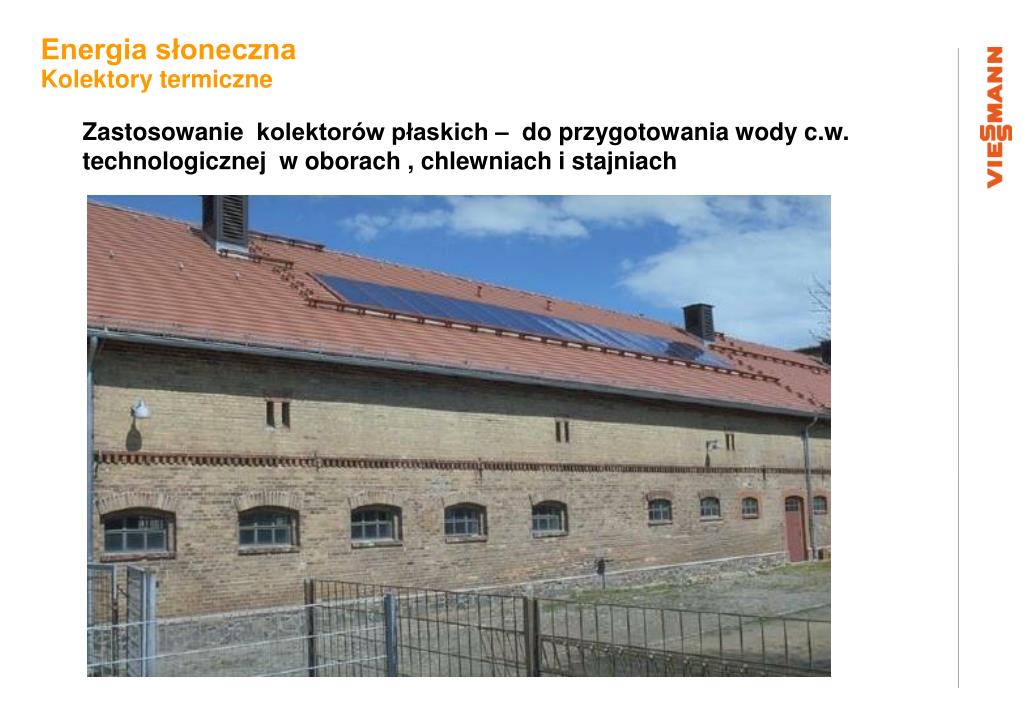

Energia słonecznaKolektory termiczne Zastosowanie kolektorów płaskich – do przygotowania wody c.w. technologicznej w oborach , chlewniach i stajniach

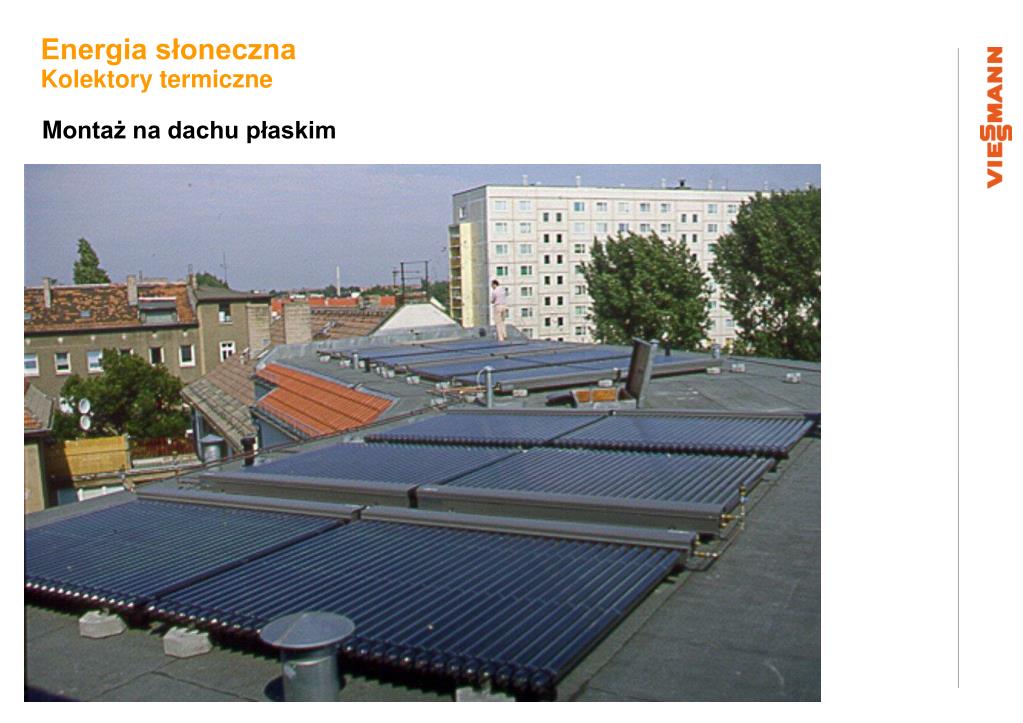

Energia słonecznaKolektory termiczne Montaż na dachu płaskim

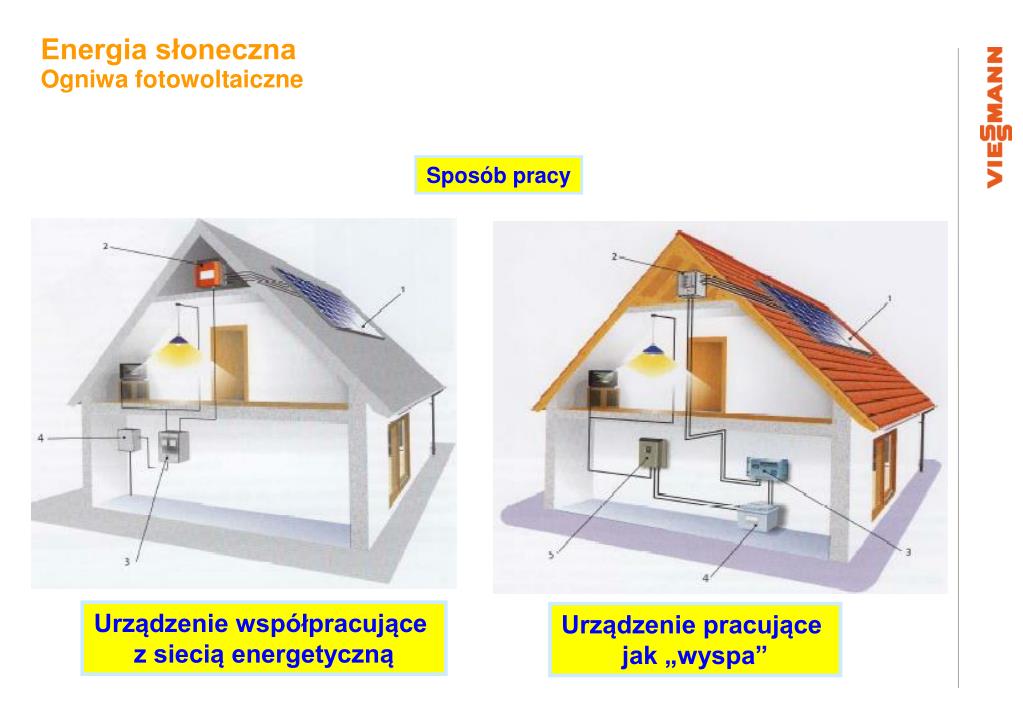

Energia słonecznaOgniwa fotowoltaiczne Sposób pracy Urządzenie współpracujące z siecią energetyczną Urządzenie pracujące jak „wyspa”

Energia słonecznaOgniwa fotowoltaiczne Fotowoltaika na budynkach mieszkalnych , gospodarczych i posadowiona na gruncie . Plan sytuacyjny

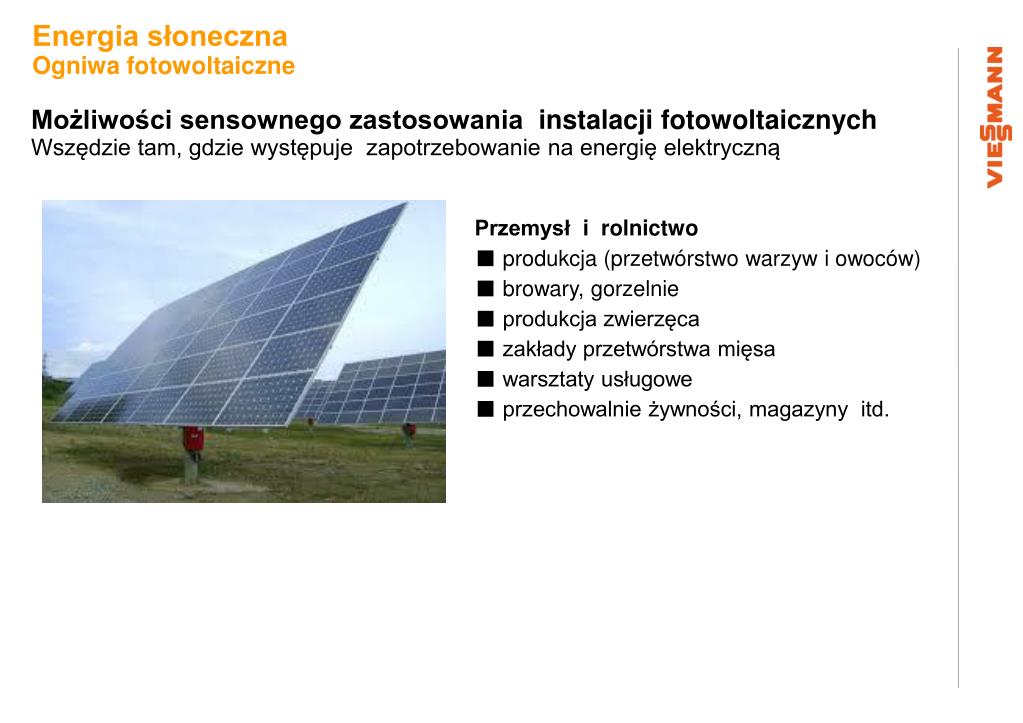

Energia słoneczna Ogniwa fotowoltaiczne Możliwości sensownego zastosowania instalacji fotowoltaicznych Wszędzie tam, gdzie występuje zapotrzebowanie na energię elektryczną Przemysł i rolnictwo ■ produkcja (przetwórstwo warzyw i owoców) ■ browary, gorzelnie ■ produkcja zwierzęca ■ zakłady przetwórstwa mięsa ■ warsztaty usługowe ■ przechowalnie żywności, magazyny itd.

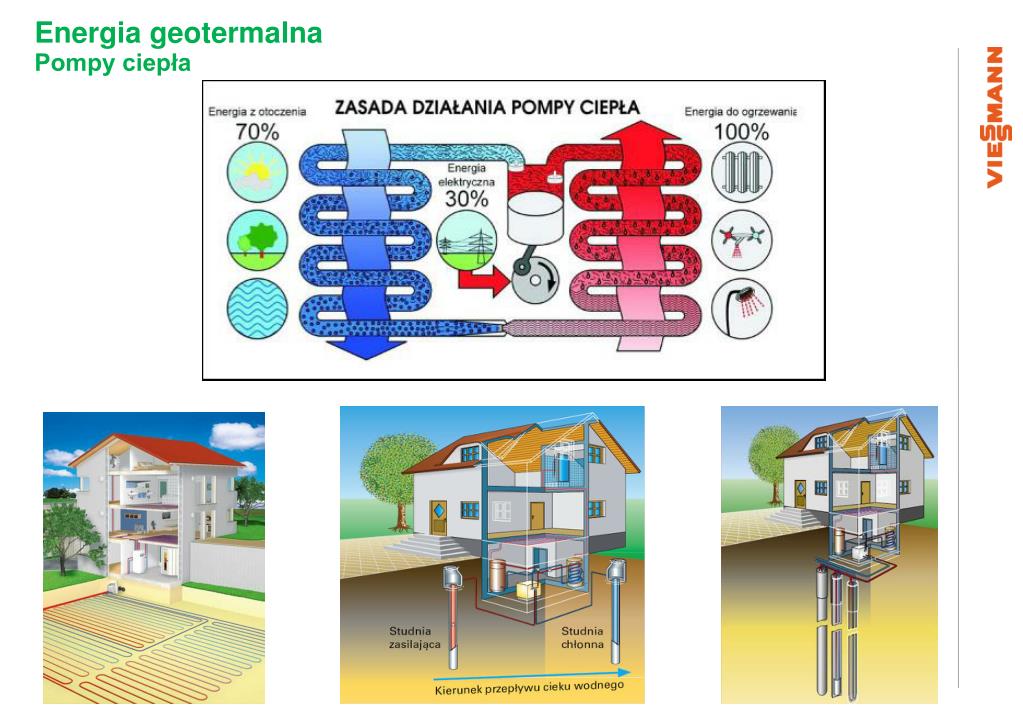

Energia geotermalna Pompy ciepła Źródło ; Inproel-3

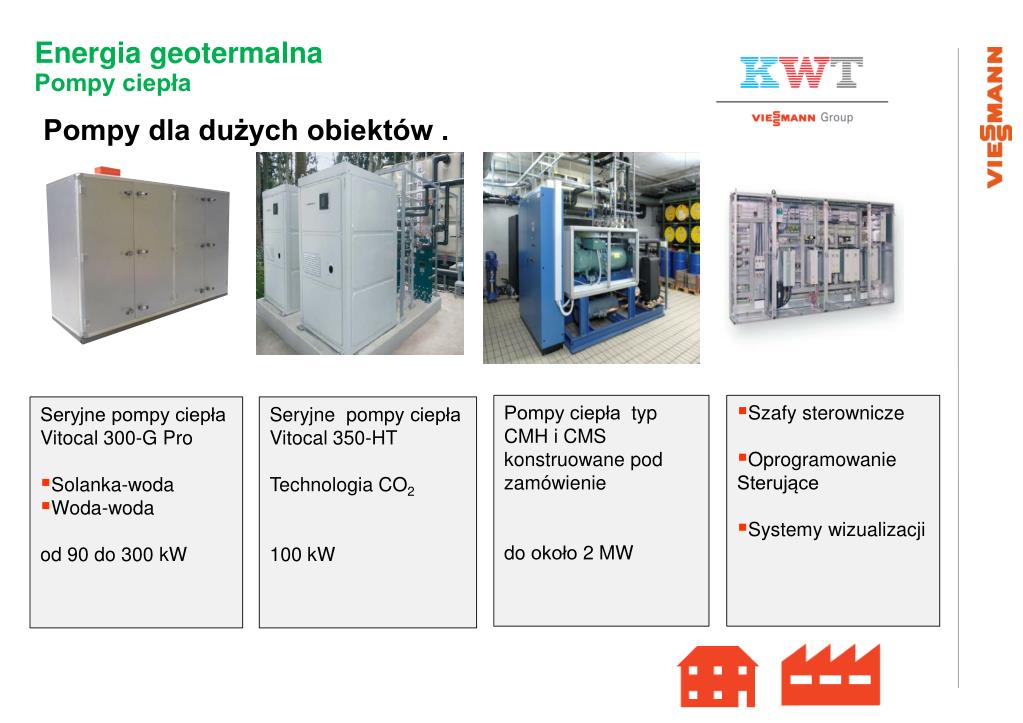

Energia geotermalna Pompy ciepła Pompy dla dużych obiektów . Pompy ciepła typ CMH i CMS konstruowane pod zamówienie dookoło 2 MW • Szafy sterownicze • Oprogramowanie • Sterujące • Systemy wizualizacji • Seryjne pompy ciepła • Vitocal 300-G Pro • Solanka-woda • Woda-woda • od 90 do300 kW Seryjne pompy ciepła Vitocal 350-HT Technologia CO2 100 kW

Energia geotermalna Pompy ciepła Krótka analiza kosztów i oszczędności * Koszt 1 pompy ciepła + dolne źródło: ~320.000 zł Szacowane oszczędności roczne: W stosunku do gazu ziemnego: 53.000 zł W stosunku do oleju opałowego: 93.000 zł * obciążenie pełne JAZ=3,5 sprawność kotłów 94% wzrost cen 5% rocznie

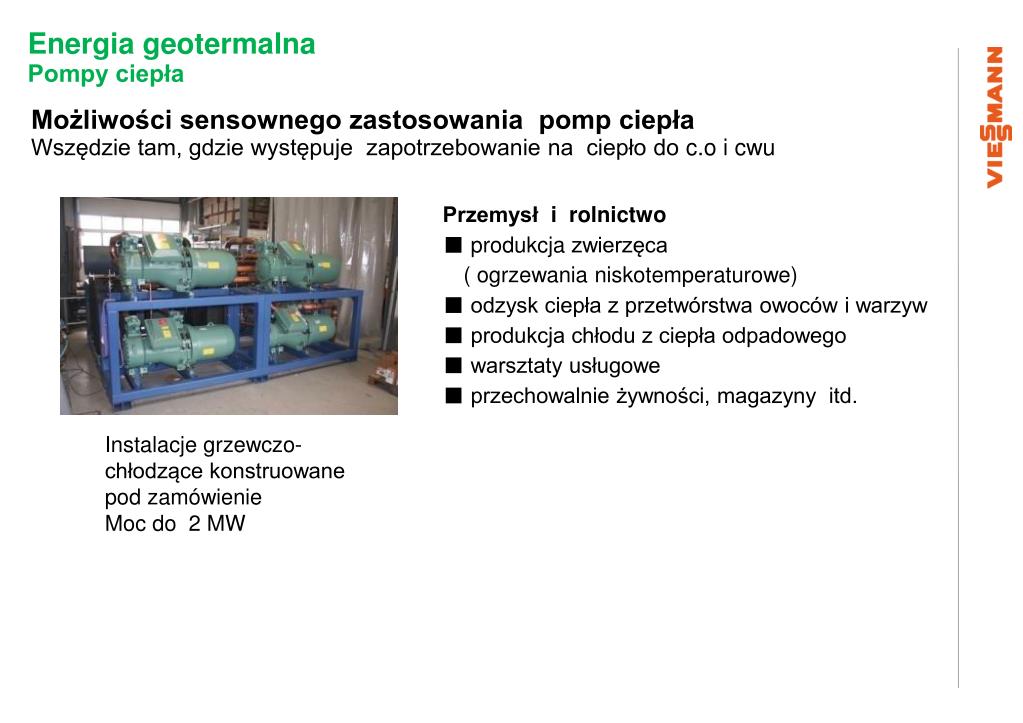

Energia geotermalna Pompy ciepła Możliwości sensownego zastosowania pomp ciepła Wszędzie tam, gdzie występuje zapotrzebowanie na ciepło do c.o i cwu Przemysł i rolnictwo ■ produkcja zwierzęca ( ogrzewania niskotemperaturowe) ■ odzysk ciepła z przetwórstwa owoców i warzyw ■ produkcja chłodu z ciepła odpadowego ■ warsztaty usługowe ■ przechowalnie żywności, magazyny itd. Instalacje grzewczo-chłodzące konstruowane pod zamówienie Moc do 2 MW

Kogeneracja z gazu ziemnego i biogazu Moduły kogeneracyjne Wymiennik ciepłaspaliny / woda Silnik gazowy Tłumik wydechu Generator Chłodnica oleju Wymiennik ciepła wody chłodzącej Zasada: Silnik spalinowy (zasilany biogazem)napędza generator, wytwarzający prąd. Pozostające ciepło pobierane jest z wody chłodzącej i spalin przez wymienniki ciepła i przekazywane jako ciepło użyteczne systemowi grzewczemu.

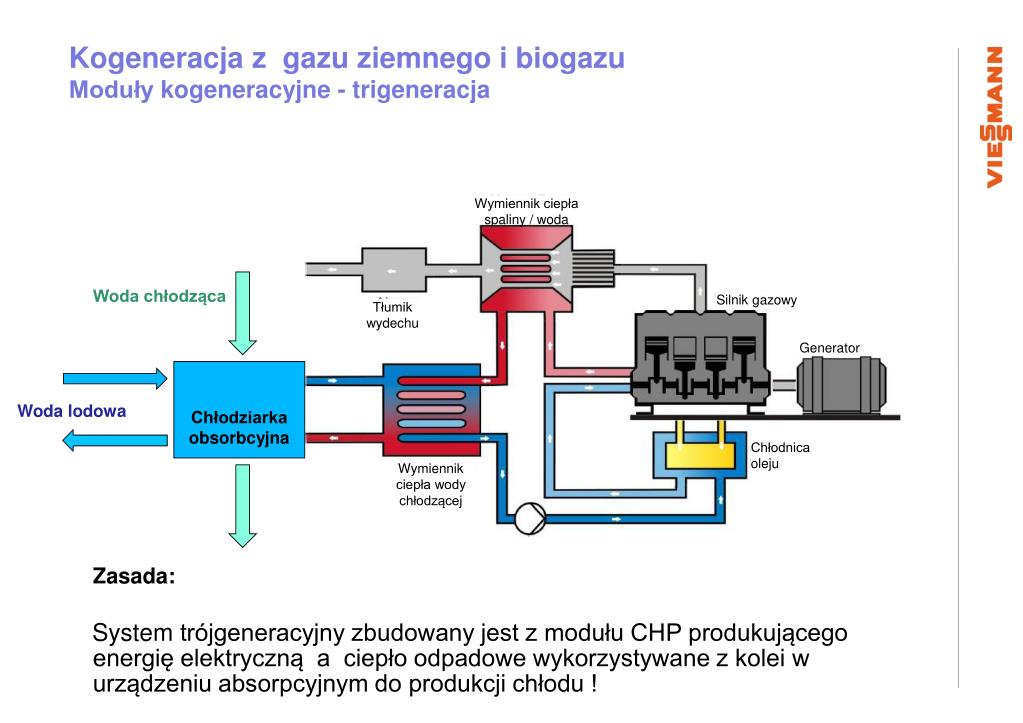

Kogeneracja z gazu ziemnego i biogazu Moduły kogeneracyjne- trigeneracja Wymiennik ciepłaspaliny / woda Silnik gazowy Tłumik wydechu Woda chłodząca Generator Chłodziarka obsorbcyjna Woda lodowa Chłodnica oleju Wymiennik ciepła wody chłodzącej Zasada: System trójgeneracyjny zbudowany jest z modułu CHP produkującego energię elektryczną a ciepło odpadowe wykorzystywane z kolei w urządzeniu absorpcyjnym do produkcji chłodu !

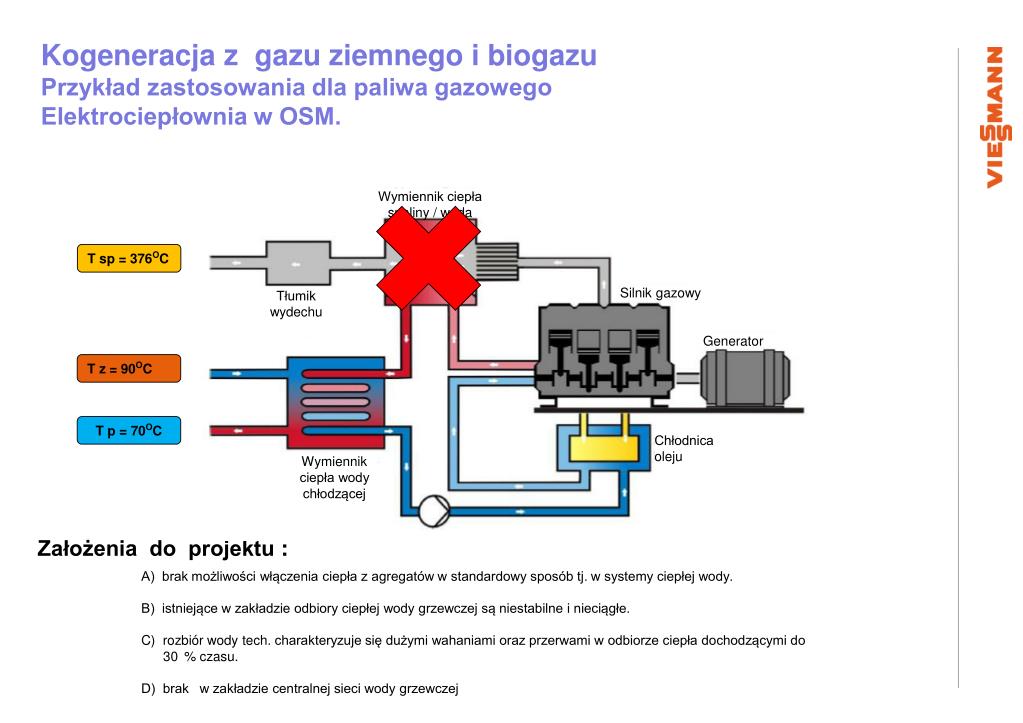

Kogeneracja z gazu ziemnego i biogazu Przykład zastosowania dla paliwa gazowego Elektrociepłownia w OSM. Wymiennik ciepłaspaliny / woda T sp = 376OC Silnik gazowy Tłumik wydechu Generator T z = 90OC T p = 70OC Chłodnica oleju Wymiennik ciepła wody chłodzącej Założenia do projektu : A) brak możliwości włączenia ciepła z agregatów w standardowy sposób tj. w systemy ciepłej wody. B) istniejące w zakładzie odbiory ciepłej wody grzewczej są niestabilne i nieciągłe. C) rozbiór wody tech. charakteryzuje się dużymi wahaniami oraz przerwami w odbiorze ciepła dochodzącymi do 30 % czasu. D) brak w zakładzie centralnej sieci wody grzewczej

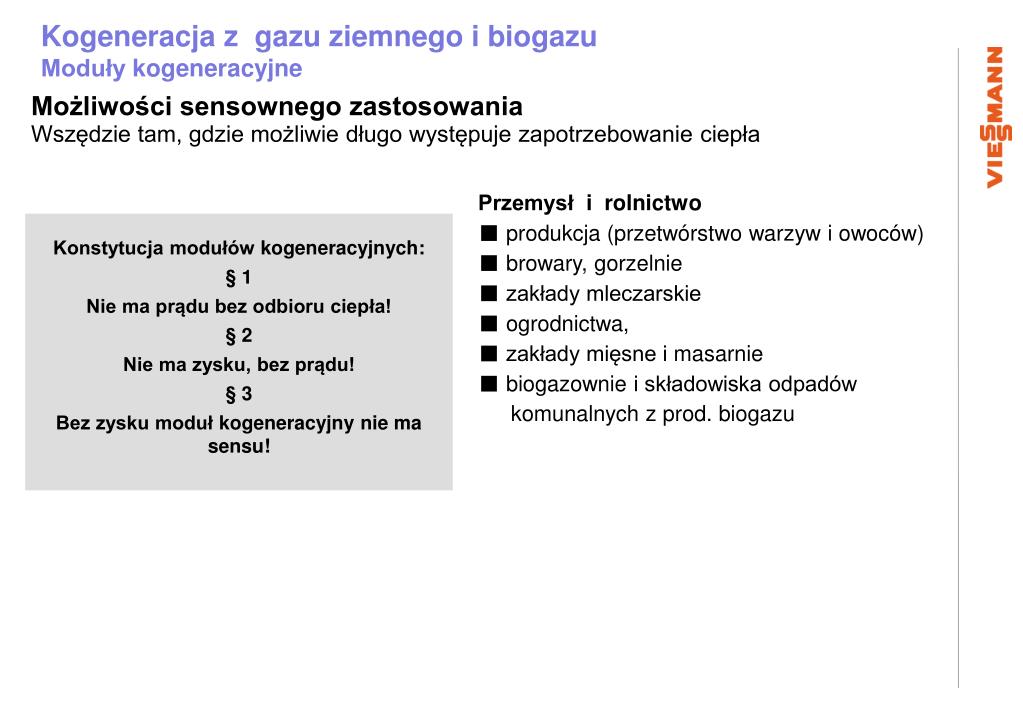

Kogeneracja z gazu ziemnego i biogazu Moduły kogeneracyjne Możliwości sensownego zastosowaniaWszędzie tam, gdzie możliwie długo występuje zapotrzebowanie ciepła Przemysł i rolnictwo ■ produkcja (przetwórstwo warzyw i owoców) ■ browary, gorzelnie ■ zakłady mleczarskie ■ ogrodnictwa, ■ zakłady mięsne i masarnie ■ biogazownie i składowiska odpadów komunalnych z prod. biogazu Konstytucja modułów kogeneracyjnych: § 1 Nie ma prądu bez odbioru ciepła! § 2 Nie ma zysku, bez prądu! § 3 Bez zysku moduł kogeneracyjny nie ma sensu!
