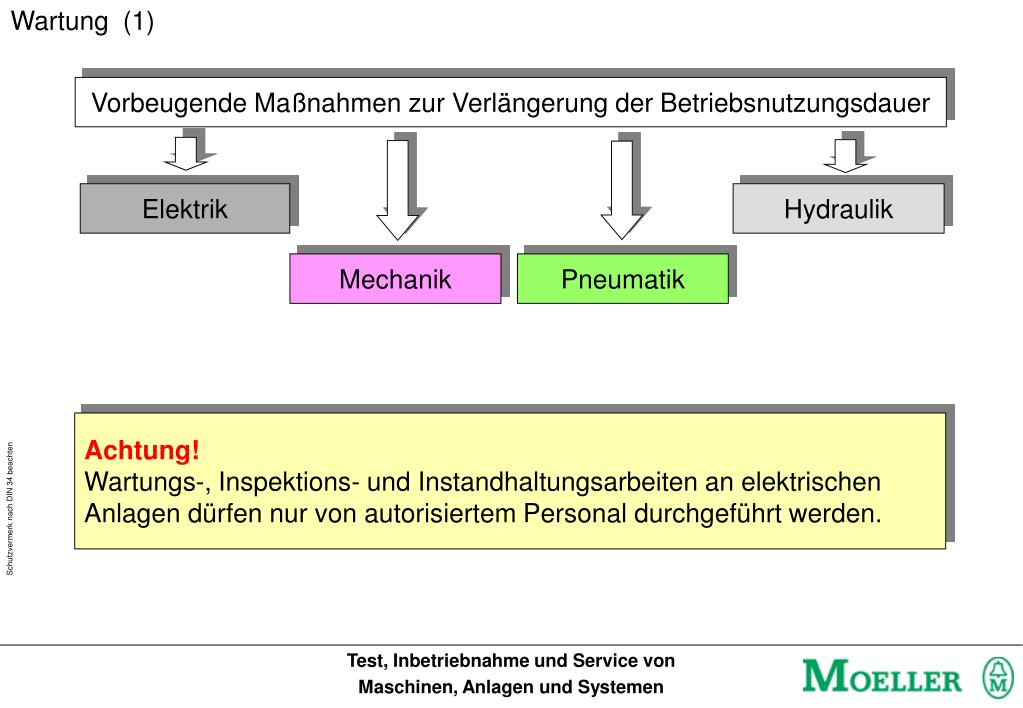

  1. Wartung (1) Elektrik Hydraulik Mechanik Pneumatik Vorbeugende Maßnahmen zur Verlängerung der Betriebsnutzungsdauer Achtung! Wartungs-, Inspektions- und Instandhaltungsarbeiten an elektrischen Anlagen dürfen nur von autorisiertem Personal durchgeführt werden.

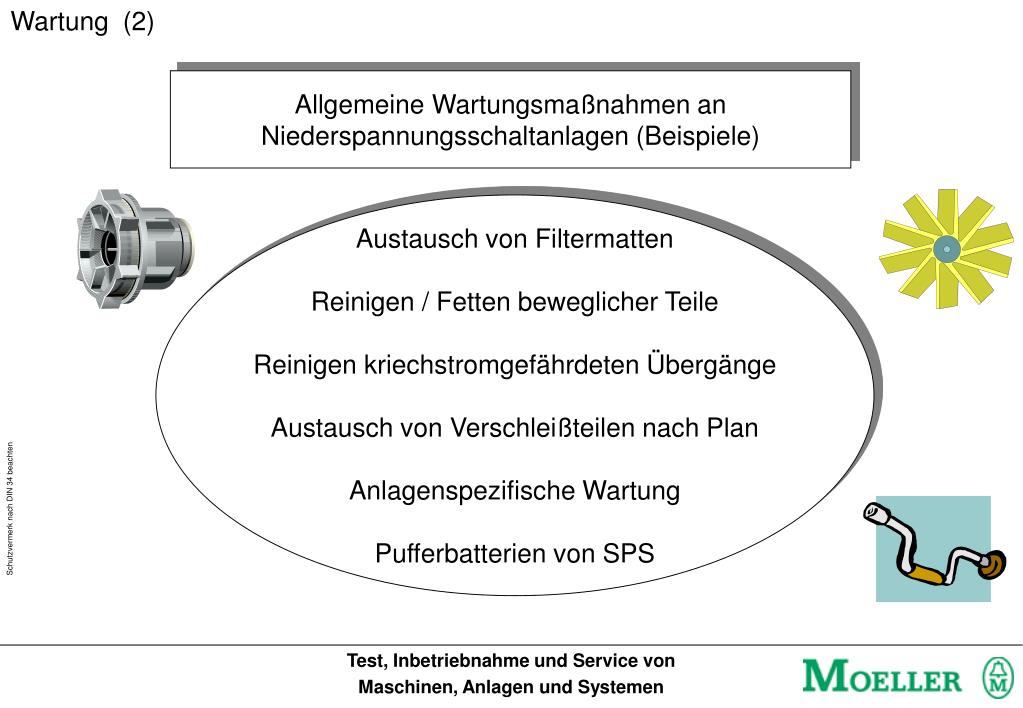

  2. Wartung (2) Austausch von Filtermatten Reinigen / Fetten beweglicher Teile Reinigen kriechstromgefährdeten Übergänge Austausch von Verschleißteilen nach Plan Anlagenspezifische Wartung Pufferbatterien von SPS Allgemeine Wartungsmaßnahmen an Niederspannungsschaltanlagen (Beispiele)

  3. Normen und Vorschriften - DIN VDE 57105 Teil 1 / VDE 0105 Teil 1 - DIN VDE 0107 Abs. 10.2 - DIN VDE 0108 Teil 1 Abs. 9 - BGV A2 ==> VBG 4 - Durchführungsordnung zur VBG 4 - GUV - GWO - Bauordnung der Länder - Zusatzbedingungen der Sachversicherer - eventuell Internationale Normen und Vorschriften

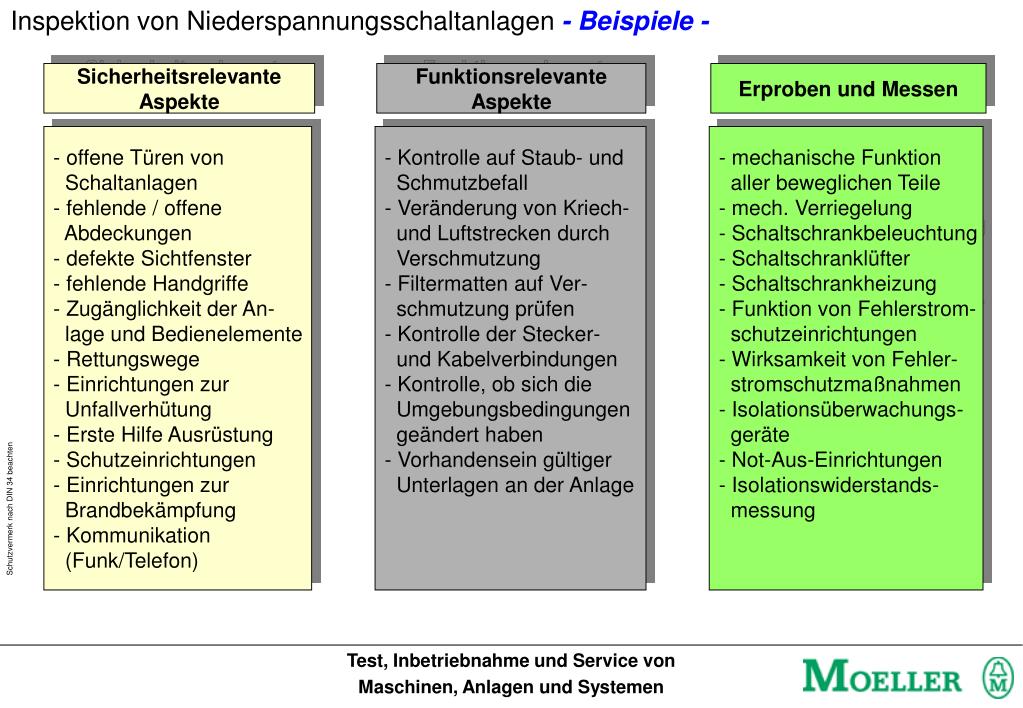

  4. Inspektion von Niederspannungsschaltanlagen - Beispiele - Sicherheitsrelevante Aspekte Funktionsrelevante Aspekte Erproben und Messen - offene Türen von Schaltanlagen - fehlende / offene Abdeckungen - defekte Sichtfenster - fehlende Handgriffe - Zugänglichkeit der An- lage und Bedienelemente - Rettungswege - Einrichtungen zur Unfallverhütung - Erste Hilfe Ausrüstung - Schutzeinrichtungen - Einrichtungen zur Brandbekämpfung - Kommunikation (Funk/Telefon) - Kontrolle auf Staub- und Schmutzbefall - Veränderung von Kriech- und Luftstrecken durch Verschmutzung - Filtermatten auf Ver- schmutzung prüfen - Kontrolle der Stecker- und Kabelverbindungen - Kontrolle, ob sich die Umgebungsbedingungen geändert haben - Vorhandensein gültiger Unterlagen an der Anlage - mechanische Funktion aller beweglichen Teile - mech. Verriegelung - Schaltschrankbeleuchtung - Schaltschranklüfter - Schaltschrankheizung - Funktion von Fehlerstrom- schutzeinrichtungen - Wirksamkeit von Fehler- stromschutzmaßnahmen - Isolationsüberwachungs- geräte - Not-Aus-Einrichtungen - Isolationswiderstands- messung

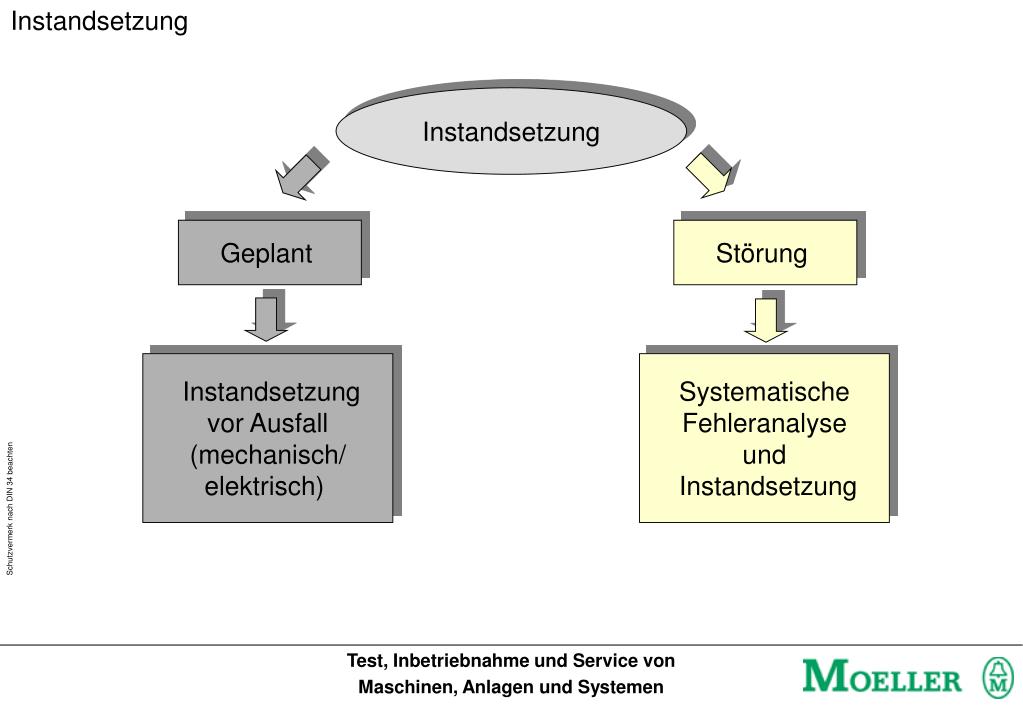

  5. Instandsetzung Geplant Störung Instandsetzung vor Ausfall (mechanisch/ elektrisch) Systematische Fehleranalyse und Instandsetzung Instandsetzung

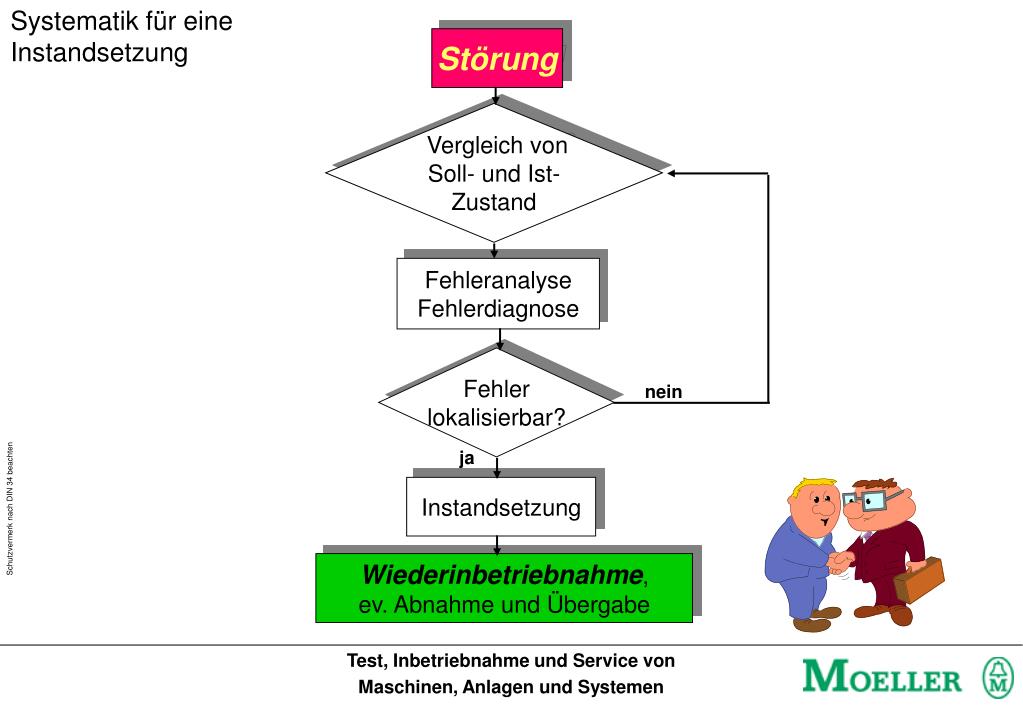

  6. Systematik für eine Instandsetzung Vergleich von Soll- und Ist- Zustand Fehleranalyse Fehlerdiagnose nein ja Instandsetzung Wiederinbetriebnahme, ev. Abnahme und Übergabe Störung Fehler lokalisierbar?

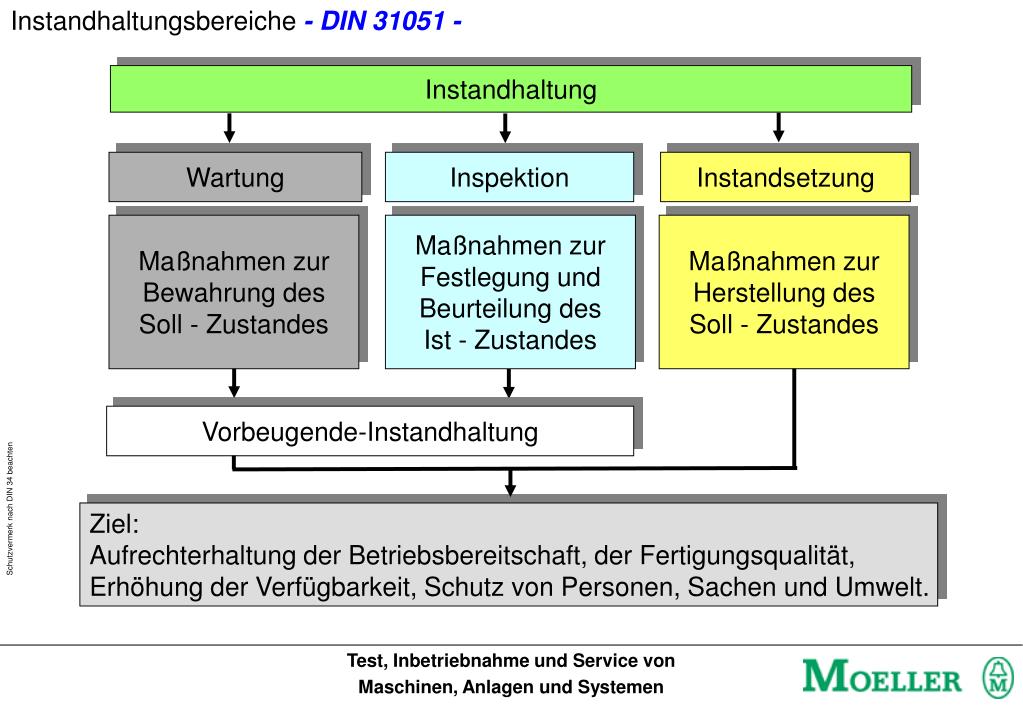

  7. Instandhaltungsbereiche - DIN 31051 - Wartung Inspektion Instandsetzung Vorbeugende-Instandhaltung Ziel: Aufrechterhaltung der Betriebsbereitschaft, der Fertigungsqualität, Erhöhung der Verfügbarkeit, Schutz von Personen, Sachen und Umwelt. Instandhaltung Maßnahmen zur Bewahrung des Soll - Zustandes Maßnahmen zur Festlegung und Beurteilung des Ist - Zustandes Maßnahmen zur Herstellung des Soll - Zustandes

  8. Ende A62 - Teil 9
