第三讲 粒子物理实验方法

第三讲 粒子物理实验方法. 本讲包括 《 核和与粒子物理导论 》 教材中的： 第 1 章 粒子束的获得 第 2 章 粒子束与物质相互作用和粒子的探测 第 12 章 相对论粒子碰撞运动学. 实验是人们获取 核素、 粒子基本特性及其相互作用信息的最根本的途径 。. α 粒子 散射实验  有核 (10 -14 m) 原子 (10 -10 m) 近代物理的里程碑. 高能粒子碰撞是最基本的实验方法. 对撞机实验. 固定靶实验. 3.1 加速器-高能粒子束的产生 3.2 粒子碰撞相对论运动学 3.3 粒子磁谱仪. 3.1 加速器-高能粒子束的产生.

zea
Download Presentation

第三讲 粒子物理实验方法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

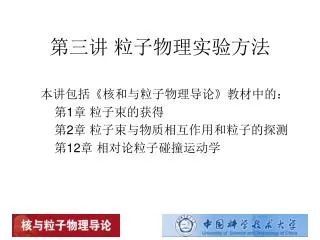

  1. 第三讲 粒子物理实验方法 本讲包括《核和与粒子物理导论》教材中的： 第1章 粒子束的获得 第2章 粒子束与物质相互作用和粒子的探测 第12章 相对论粒子碰撞运动学

  2. 实验是人们获取核素、粒子基本特性及其相互作用信息的最根本的途径。实验是人们获取核素、粒子基本特性及其相互作用信息的最根本的途径。 α粒子散射实验有核(10-14m)原子(10-10m) 近代物理的里程碑

  3. 高能粒子碰撞是最基本的实验方法 对撞机实验 固定靶实验

  4. 3.1 加速器-高能粒子束的产生 • 3.2 粒子碰撞相对论运动学 • 3.3 粒子磁谱仪

  5. 3.1 加速器-高能粒子束的产生 • 放射性核素提供能量为 keV~MeV 的 α粒子 电子（β-）、正电子（β+） 伽玛（γ） • 宇宙线提供GeV～TeV的丰富多彩的各种粒子和核素， 如μ，π，p，He，，C，N，O，…，Fe，… • 上世纪40年代后，各种粒子加速器的诞生， 把核物理和粒子物理的发展推向一个新阶段。 能量太低 随机、不可控、粒子流量太稀少

  6. 3.1.1 加速器的基本组成 带电粒子(包括各种原子核)在电磁场作用下获得能量。这是粒子加速器依据的物理基础。 一般加速器应包括如下几个主要部分： 1. 离子源(电子枪) 2. 加速系统 ：静电场，射频电磁场，微波加速腔 3. 离子、电子光学系统：二极磁铁，四极磁铁和各类矫正磁铁等 4. 粒子输运系统 5. 真空系统

  7. 3.1.2 CERN加速器系统 Different beams LHC—7TeV W/Z discovered at SPS. SPS—450GeV PS—25GeV LINAC2—50MeV

  8. LINACS • 预加速

  9. 预注入器，750 keV

  10. 环的直径 CERN质子同步加速器 最大束流能量 磁铁直流功率 2.8 MW • Synchrotron 磁铁单元数 最大磁场 加速腔数目 射频频率 射频功率 每脉冲质子数 重复周期 环内真空度 输出束直径

  11. Proton Synchrotron at CERN

  12. LHC-大型强子对撞机

  13. 双通道二极超导磁体

  14. 双通道二极超导磁体（实物）

  15. LHC-环主要部件一览 CERN总用电量180 MW，其中LHC占120 MW (包括低温系统28 MW，探测器系统22 MW)

  16. 高能加速器和探测器规模巨大欧洲核子中心LHC储存环直径 9 公里！ • Tunnel circumference 27 km, 50~150 m underground; • Superconducting magnets 8.4 T, maximum energy 7 TeV; • Why has it to be so large? R = p/qB. 日内瓦机场 日内瓦湖

  17. 3.1.3. 北京正负电子对撞机（BEPC）示意图 • 中国唯一的高能物理加速器 • 25 GeV能区运行世界唯一 储存环的周长为240.4米 注入器长202米 对撞能量2-5GeV 物理目标

  18. 北京正负电子对撞机/北京谱仪鸟瞰图 Linac Storage ring Beijing electron positron collider BEPCII Design luminosity 1 x 1033/cm2/s @ (3770) BESIII detector Achieved luminosity ~0.65 x 1033/cm2/s BSRF 2004: start BEPCII construction 2008: test run of BEPCII 2009-now: BECPII/BESIII data taking IHEP，Beijing

  19. BEPC-LINAC

  20. BEPCII Storage Ring

  21. 3.1.4. HIRFL_CSR(兰州)

  22. CSR主要性能指标

  23. Injection beam line of CSRm

  24. 主环CSRm 10－11mbar

  25. 10-1 100 10+1 10+3 10+5 10+7 β p MeV 粒子 电子 .192052 .890475 .998696 .999999 .999999 .999999 .511 μ 9.4607-4 9.4603-3 .094186 .994460 .999999 .999999 105.7 π 7.1633-4 7.1631-3 .071450 .990396 .999999 .999999 139.6 质子 1.0658-4 1.0658-3 .010657 .729246 .999956 .999999 938.3 3.2 粒子碰撞相对论运动学

  26. 3.2.1 Lorentz变换下的不变性 逆变矢量: 协变矢量: β

  27. *两惯性系四矢量间的联系

  28. *Lorentz变换下的不变量 *光锥 右图表示发生在四时空中的过程的 时空轨迹，轨迹某点的斜率是事件 进程的速度的倒数： 任何‘真实’事件的演化速率都是小于光速！！

  29. β = 1, 事件过程沿t=x或t=-x的直线。(t，x)平面绕t轴旋转得到一个锥，称为光锥。沿锥面的事件过程，传递速度为光速，称为类光事件。两事件的时空间隔 β < 1, 事件过程传递速度小于光速事件落在以 t 为轴的亮锥内，称类时事件。 β > 1, 事件发生在以 x 为轴的黑锥内，称这类事件为类空事件（一般属于虚过程） 例如沿t-轴事件 只有时间分量 例如沿x-轴事件 只有空间分量

  30. K-参考系 -参考系 3.2.2 动量中心系和实验室系 一个质量为M的自由粒子 不同惯性参考系的四动量的标积为Lorentz不变量

  31. 多粒子系统： 实验室系K： K 定义 K' 动量中心系K'： βc 由Lorentz变换(3.4), (3.5)把两参考系的四时空和四动量的各个分量联系起来，其中动量中心系的相对运动速度为，

  32. 由式（3.4）的逆变换得： 事件： 产生和衰变在同一空间点 产生 衰变 产生 衰变 （t1，x1） （t2，x2） （t’1，x’1） （t’2，x’2） 平均寿命: 1.飞行的不稳定粒子寿命变长 K' βc K 定义

  33. *不同动量的宇宙线μ到达海平面的概率 p=mβγ 静止的缪子的平均寿命：2.20x10-6s P存活的概率，t-产生点抵达海平面的飞行时间：d-产生点抵达海平面 的飞行距离，设d = 20 km，

  34. 2.飞行的尺度变短 一根平行于x’轴的刚性尺子固定在K’系上，在K和K’系的观测者各自对尺子的长度作测量，即分别定出a1和a2的时空坐标。 注意：K系的观测者一定要设法在同一个时刻(t1=t2=t)去量尺子两端的空间坐标x1和x2 , 因为尺子和K’一起相对于K沿x轴运动，t1’和 t2’不受限制。 βc a2 a1 t2’, x2’ K‘ t2, x2 K t1’, x1’ t1, x1

  35. *能量为E的粒子不变粒子密度 在粒子的相互作用过程中,在计算过程的反应率和衰变宽度时都将计及具有能量为Ei 的粒子在一个与粒子紧固在一起的归一化盒子(其体积V)中的粒子的密度。在粒子静止的参考系中，粒子密度为1/ V；在实验室系中，粒子是以Ei(i=Ei/mi)运动的，因此紧固在粒子上的盒子在粒子运动方向发生Lorentz收缩，体积由V变为V（mi/Ei），即粒子的密度相应增加了Ei/mi。为了满足粒子密度的相对论不变性，在反应率的表达式中引入相应的因子（mi/Ei）或者1/2Ei 1/V0 γ/V0 γ=E/m, 粒子密度 (3.8) 把粒子振幅乘上因子 -1 ~ E-1， 粒子 的Lorentz不变密度

  36. a (Ei', pi') mi ( Ei, pi ) mi A b a A b 反应后 3. 反应阈能 (E, p) m M K E'1p',E'2p' K' 反应前

  37. (3.9) • 反应阈能： 动量中心的运动是不能用来产生和激发新的自由度的。运动的粒子打静止靶，投射粒子有一部分能量用来保持动量中心运动，用来产生和激发新自由度的只是初态系统的不变质量(用 表示): 反应阈能定义为实现某一反应投射粒子所需的最小能Eth(Pth). 显然，当产生的末态粒子在系统的动量中心系都是静止时(即末态所有粒子在动量中心系的总动能为零)投射粒子的能量最小：

  38. me M M me 举例 光生电子对：必须有库伦场参与，否则能、动量不守恒！ 在原子核的场中， 由式(3.9) 在电子的场中， 由式(3.9)

  39. 质子打静止质子靶生成反质子的阈能 由式(3.9) 为了产生质子-反质子对(2mp)，投弹质子的动能要高达6倍于 质子的静止质量，2/3用于保持动量中心运动。

  40. 为什么用对撞束？ Eb,pb Eb,pb Eb,-pb 如果把实验建立在动量中心系中，将靶粒子也加速起来，而且靶粒子种类和投射粒子一样，加速能量也完全一样，两束同种类同能量的粒子束对撞： 两种不同的实验方案,其能量的有效利用率有巨大的不同： 固定靶 对撞束

  41. p’ (3.10a) p (3.10b) βc θ’ θ p’x px 4. 动量椭球-动量中心系粒子在实验室系前冲 • 设一粒子在K’-系以动量p’在动量中心系各向同向发射 K’ K 由 把带“’”的动量用不带“’”动量替代。

  42. 椭球中心：在px轴上的px ＝ 长轴： 短轴： 动量中心系的动量球，由于动量中心相对于实验室以 c 运动,在实验室系中 变成一个动量椭球。 下面分几种情况来讨论：

  43. *集中在前向区半锥角 范围内。根据下式 (3.11) A) 粒子在动量中心系的速度小于动量中心的速度 特点： *在 角度内有不同动量的两群粒子 和 分别与 对应， 在＝0

  44. 2: Black at θMax 1，2， 3 1, 3: Red at the same θ 在动量中心具有确定动量的粒子，因发射角不同，Boost不同，因而 以不同的动量值，不同的方向出现在实验室系（实验仪器测到的）。

  45. 该类粒子向实验室系前半球发射， • 在CMS向后的粒子(红箭头)，在实验室系中是不动的。 • θ，θ’一一对应。 特点： B） 动量中心系前半球发射的粒子都集中在实验室系中 的前半球的一个锥内（青色箭头）

  46. C) 在实验室系后向也有部分粒子飞出，例如末态光子和中微子可以在靶子的背后出现。 通常，反应末态产生不同质量的粒子，动量中心系中粒子的速度是不一样的，上述三种情况都存在。

  47. p p' βc K K' θ' θ pμ=(E, pL pT) p'μ=(E', pL' pT') 5. 粒子在动量中心运动方向的快度和赝快度 把粒子的动量分解为沿（垂直）动量中心运动方向的分量 (3.12) Ω2 横动量、横质量（Ω）是描述相互作用动力学机制的物理量。

  48. 快度的定义

  49. 快度变换 （3.13） 可以证明： 定义：
