Presentation Transcript


4303817

第三章 正投影

3-2 正投影練習

3-2-1 前視圖

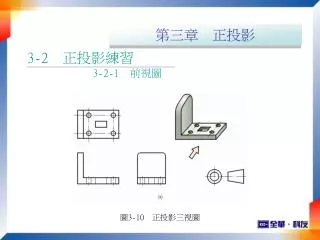

圖3-10 正投影三視圖


4303817

第三章 正投影

3-2 正投影練習

3-2-1 前視圖

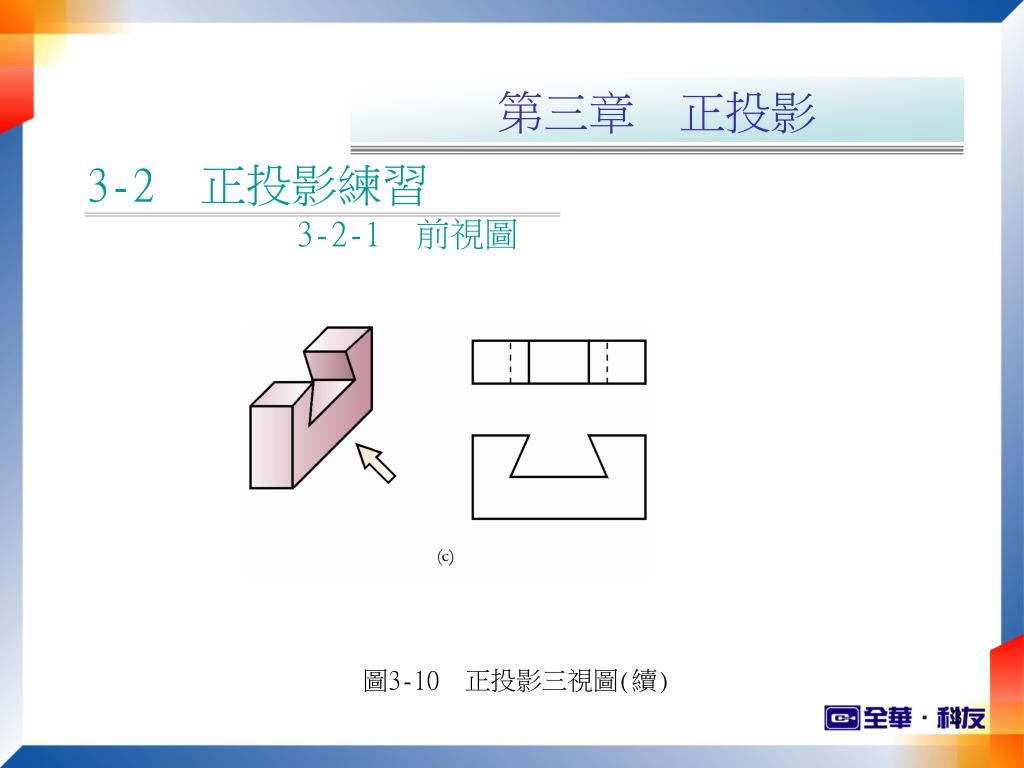

圖3-10 正投影三視圖(續)


4303817

第三章 正投影

3-2 正投影練習

3-2-1 前視圖

圖3-10 正投影三視圖(續)


4303817

第三章 正投影

3-2 正投影練習

3-2-2 側視圖

圖3-11 左、右側視圖及前視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-2 側視圖

圖3-11 左、右側視圖及前視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-3 單一視圖

圖3-12 單一視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-3 單一視圖

圖3-12 單一視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-3 單一視圖

圖3-12 單一視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-4 輔助視圖

圖3-13 兩視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-4 輔助視圖

圖3-13 兩視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-4 輔助視圖

圖3-13 兩視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-5 三個視圖

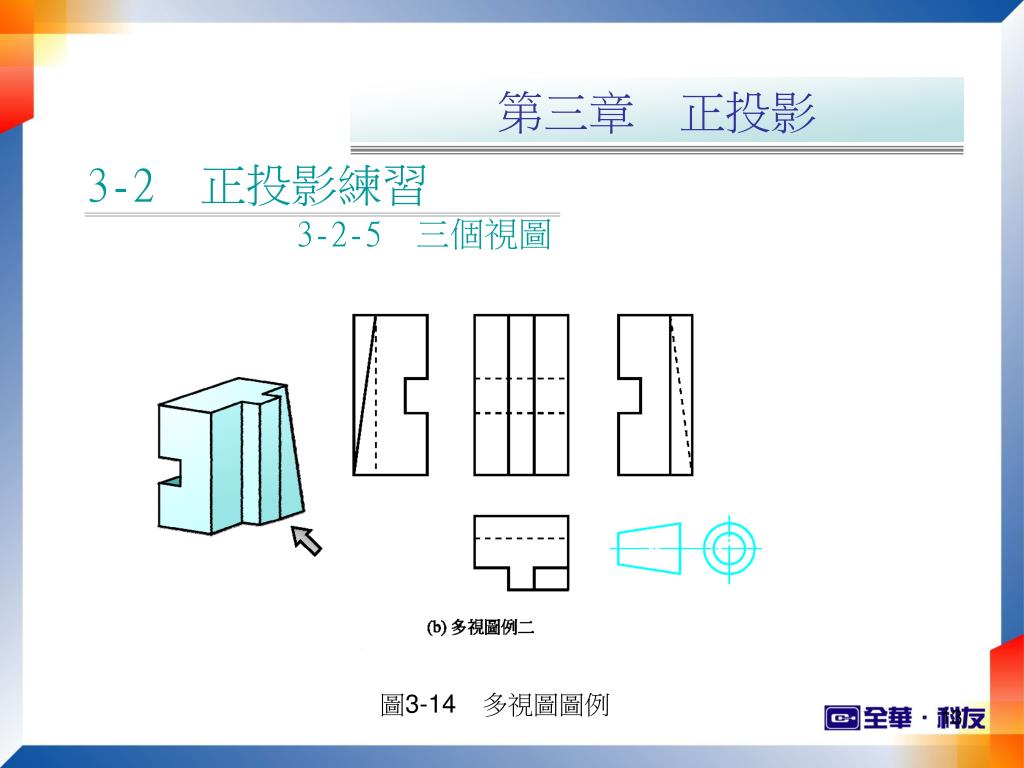

圖3-14 多視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-5 三個視圖

圖3-14 多視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-5 三個視圖

圖3-14 多視圖圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 1.平面與曲線連接之投影

圖3-15 平面與曲線相交投影例一


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 1.平面與曲線連接之投影

圖3-16 平面與曲線相交投影例二


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 1.平面與曲線連接之投影

圖3-17 曲面與平面相交及相切圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 1.平面與曲線連接之投影

圖3-17 曲面與平面相交及相切圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

(a)圓柱與平面垂直連接投影(一)

  • 2.圓柱與平面垂直連接之投影

(b)圓柱圓角與平面圓角垂直連接投影(二)

(c)圓柱圓角與平面圓角垂直連接投影(三)

(d)圓柱圓角與平面圓角垂直連接投影(四)

圖3-18 圓柱與平面垂直連接之投影


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 3.圓柱與圓柱相交之投影

圖3-19 圓柱與圓柱相交投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 3.圓柱與圓柱相交之投影

圖3-19 圓柱與圓柱相交投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 3.圓柱與圓柱相交之投影

圖3-19 圓柱與圓柱相交投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 3.圓柱與圓柱相交之投影

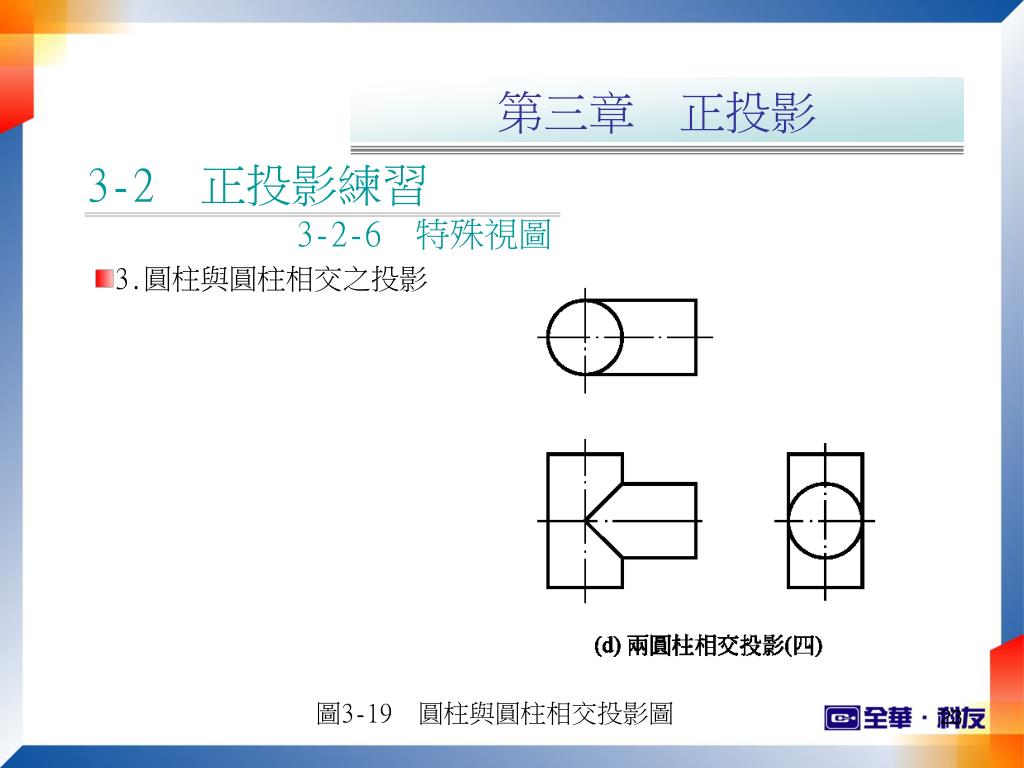

圖3-19 圓柱與圓柱相交投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 4.圓柱與方柱相接之投影

圖3-20 圓柱與方柱相接投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 4.圓柱與方柱相接之投影

圖3-20 圓柱與方柱相接投影圖


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 5.圓柱上之孔與鍵槽投影

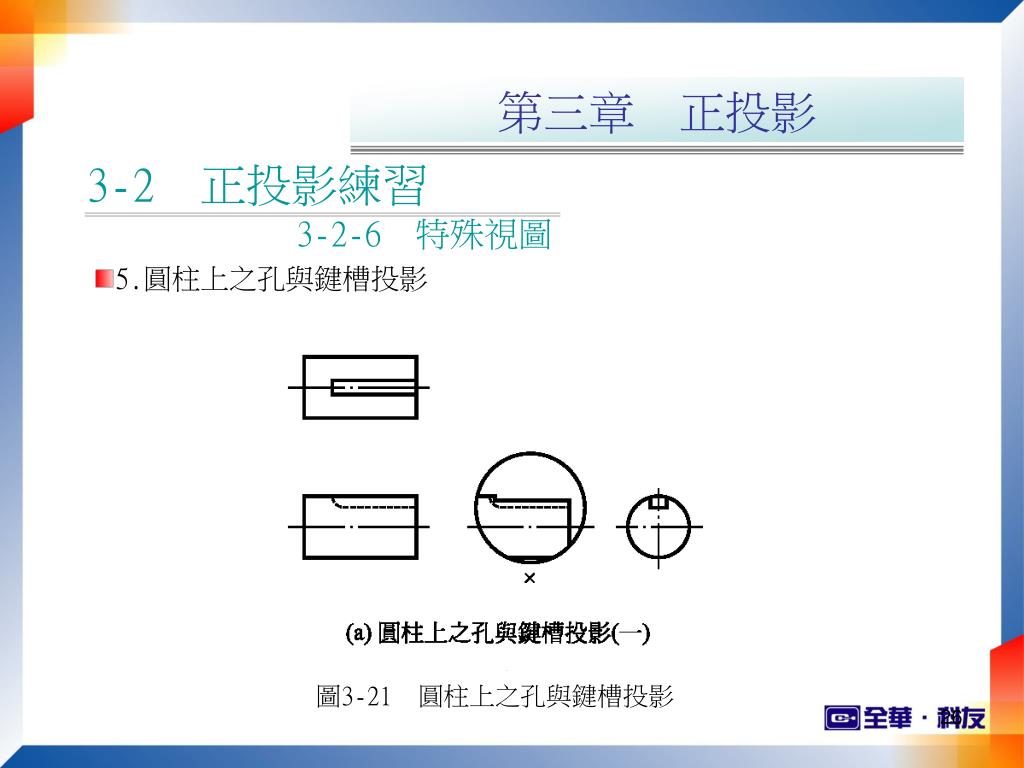

圖3-21 圓柱上之孔與鍵槽投影


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 5.圓柱上之孔與鍵槽投影

圖3-21 圓柱上之孔與鍵槽投影


4303817

第三章 正投影

3-2 正投影練習

3-2-6 特殊視圖

  • 6.線條重疊時之優先順序

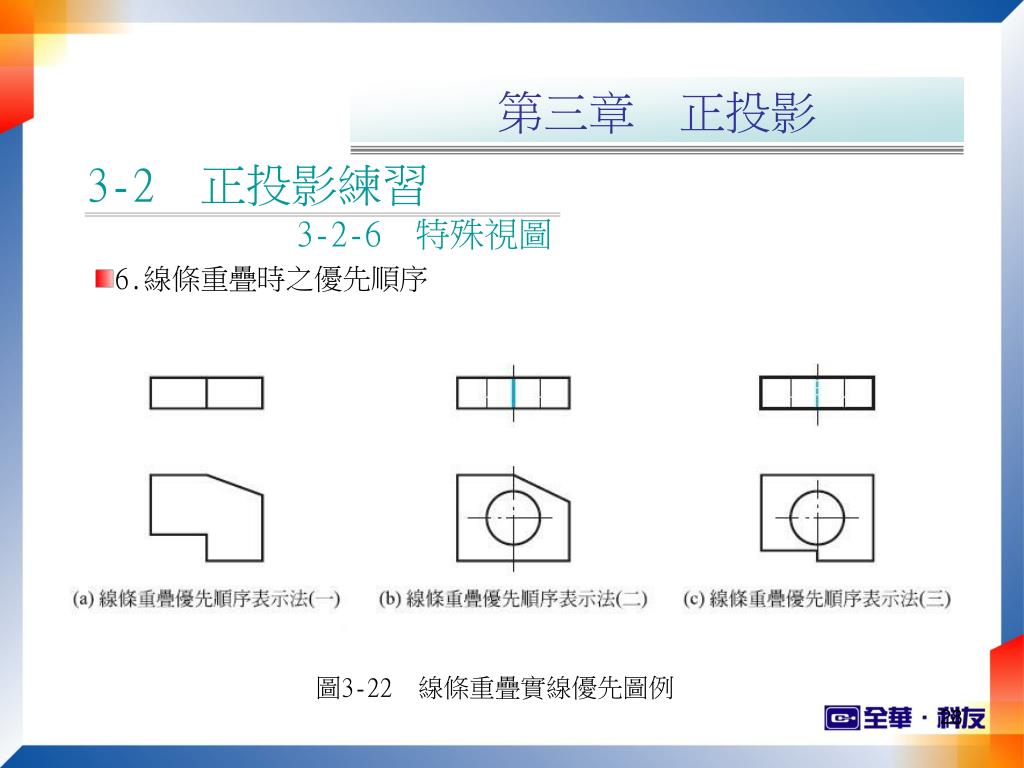

圖3-22 線條重疊實線優先圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-7 投影面

圖3-24 六個投影面示意圖

圖3-23 投影面示意圖


4303817

第三章 正投影

3-2 正投影練習

3-2-7 投影面

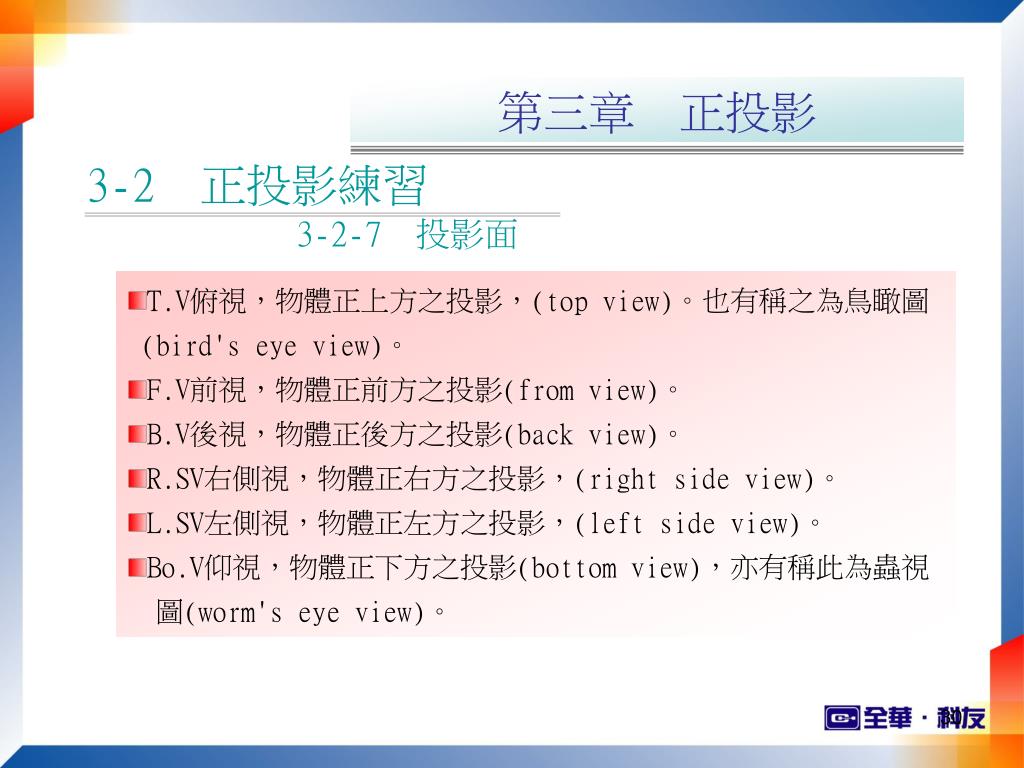

  • T.V俯視,物體正上方之投影,(top view)。也有稱之為鳥瞰圖(bird's eye view)。

  • F.V前視,物體正前方之投影(from view)。

  • B.V後視,物體正後方之投影(back view)。

  • R.SV右側視,物體正右方之投影,(right side view)。

  • L.SV左側視,物體正左方之投影,(left side view)。

  • Bo.V仰視,物體正下方之投影(bottom view),亦有稱此為蟲視 圖(worm's eye view)。


4303817

第三章 正投影

3-2 正投影練習

3-2-7 投影面

圖3-25 副投影圖例


4303817

第三章 正投影

3-2 正投影練習

3-2-8 繪圖之方法與步驟

  • 一 作圖的順序

  • 1.決定製圖之角法,及組合視圖。

  • 2.決定比例,衡量用紙大小。

  • 3.視圖佈置規劃,分佈均勻。

  • 4.測量物件之尺度,要精確。

  • 5.先繪出視圖細節部分。

  • 6.最後安排圖名、標題,並工整寫出。說明文字、標題等也是 圖說的一部分,務必簡明整齊。


4303817

第三章 正投影

3-2 正投影練習

3-2-8 繪圖之方法與步驟

  • 二 描圖的方法

  • 1.欲描之圖、章節等,首先利用平行儀(或丁字尺),確實對準放製圖板 上,然後置描圖紙並固定之。

  • 2.先繪實線之圓及弧,由最小開始。

  • 3.再繪虛線之圓及弧,亦由小而大。

  • 4.畫粗直線、細直線,由上而下、左而右、左下到右上,或左上到右下 之描繪順序。

  • 5.畫虛線,與4.同。

  • 6.繪不規則之虛線。

  • 7.繪剖面線。

  • 8.寫標題或說明註字,應先畫鉛筆導線,令文字整齊排列。

  • 9.繪邊框。

  • 10.校對,詳細核查有無遺漏或錯誤。


4303817

第三章 正投影

3-2 正投影練習

3-2-9 裝配圖

  • 如圖3-26為一電動機立體系統圖,沿軸方向將配件展開排列,就是一位完全不懂電機的外行人,圖面上亦未註明文字說明,也能一目了然其裝配之程序。

圖3-26 電動機元件展開圖
