Presentation Transcript

Energiebronnen
Energiebronnen

Energiebron: Een voorwerp dat energie bevat en kan afgeven

Energie is een grootheid

Joule is de eenheid van energie


Energiesoorten
Energiesoorten

  • Chemische energie

  • Stralingsenergie

  • Bewegingsenergie

  • Elektrische energie

  • Warmte

  • Kernenergie


Energieomzettingen 1
Energieomzettingen (1)

Via een blokschema

“In” aan de linkerkant

“Uit” aan de rechterkant

Energiesoorten aangeven


Energieomzettingen 2
Energieomzettingen (2)

Elektrische energie

Bewegingsenergie

Dynamo

Warmte

Voorbeeld:

Een dynamo op je fiets


Rendement 1
Rendement (1)

Het percentage van de toegevoerde energie

dat omgezet wordt in een gewenste

energiesoort.


Rendement 2
Rendement (2)

Elektrische energie

Bewegingsenergie

Dynamo

Warmte

Voorbeeld:

Een dynamo op je fiets


Rendement berekenen 1
Rendement berekenen (1)

Energie heeft de SI-eenheid Joule

kWh wordt ook vaak gebruikt

1,0 kWh = 3,6 ∙ 106 J


Rendement berekenen 2
Rendement berekenen (2)

Om het rendement te berekenen moet je weten wat “nuttig” is

Voorbeeld: bij terrasverwarming is warmte nuttig en licht niet


Rendement berekenen 3
Rendement berekenen (3)

stralingsenergie

Elektrische energie

Gloeilamp

Warmte

Voorbeeld:

Een gloeilamp gebruikt 60 J in 1 seconde. Daarvan wordt 57 J omgezet in warmte.



Stromen
Stromen

Een gesloten stroomkring wordt gevormd als hetgeen dat stroomt steeds rondgaat

Er moet een “pomp” zijn en een energiebron


Symbool i
Symbool: I

Eenheid: kubieke meter per seconde (m3/s)

stroomsterkte

Het volume dat in één seconde ergens door een leiding stroomt


Stroomsterkte meten
Stroomsterkte meten

100 ml

00:00

00:01

00:02

00:03

00:04

50 ml

0 ml

Gegevens: t = 4 s en V = 100 ml = 0,100 L

Gevraagd: I = ?

Oplossing: I = V/t = 0,100 / 4 = 0,25 L/s


Serie en parallel
Serie en parallel

Serie

Itot = I1 = I2 = …

(De stroom wordt niet gesplitst!)

Parallel

Itot = I1 + I2 + …

(De stroom wordt wel gesplitst, deelstromen optellen!)


Elektrische stroomsterkte
Elektrische stroomsterkte

Geleiders laten elektrische stroom door

Isolatoren laten elektrische stroom niet door


Eenheid: Coulomb (C)

Symbool: Q

lading

Een voorwerp is geladen als het een tekort of overschot aan vrije elektronen heeft

Twee gelijke ladingen stoten elkaar af, ongelijke ladingen trekken elkaar aan. Vrije elektronen hebben een negatieve lading.


Symbool i1
Symbool: I

Eenheid: Ampère (A)

stroomsterkte

Het aantal Coulomb lading dat een punt in de stroomkring per seconde passeert

Stroomsterkte is een maat voor het aantal vrije elektronen dat ergens voorbijkomt. Deze vrije elektronen vervoeren de elektrische energie.


Serie en parallel1
Serie en parallel

Serie

Itot = I1 = I2 = …

(De stroom wordt niet gesplitst!)

Parallel

Itot = I1 + I2 + …

(De stroom wordt wel gesplitst, deelstromen optellen!)


Elektrische schakelingen 1
Elektrische schakelingen (1)

Lampje

Open schakelaar

Gesloten schakelaar

Voedingsbron


Elektrische schakelingen 2
Elektrische schakelingen (2)

Voorbeeld: 2 lampjes staan in serie aangesloten op een voedingsbron

=

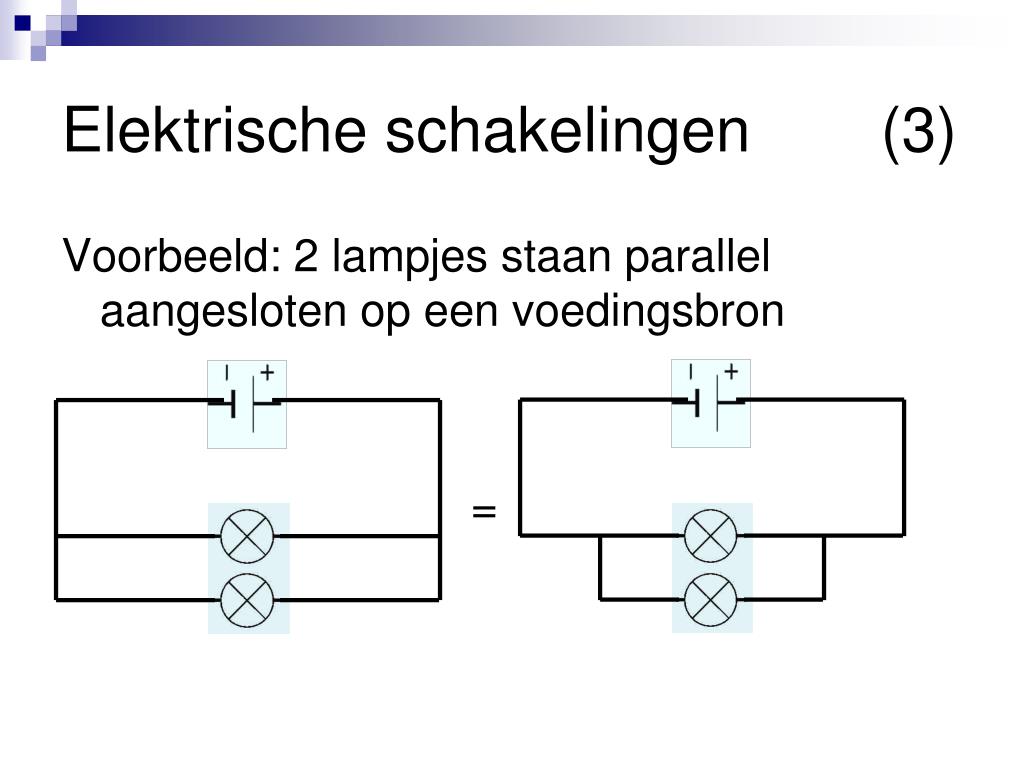

Elektrische schakelingen 3
Elektrische schakelingen (3)

Voorbeeld: 2 lampjes staan parallel aangesloten op een voedingsbron

=
