1 / 122

数据结构

第六章 树和二叉树. 数据结构. 树的定义和基本术语. 6.1. 二叉树. 6.2. 遍历二叉树和线索二叉树. 6.3. 树和森林. 赫夫曼树及其应用. 6.4. 6.6. 内容提要. 基本 要求. 重点. 难点. 基本要求、重点、难点. （ 1 ）掌握树结构的定义、特点、基本术语和基本操作。 （ 2 ）掌握二叉树的定义、操作、性质及存储结构特点。 （ 3 ）掌握二叉树遍历的递归算法和非递归算法。 （ 4 ）掌握树的存储结构、树与二叉树的转换和森林与二叉树的转换。 （ 5 ）掌握二叉排序树和哈夫曼树以及应用.

zaynah
Download Presentation

数据结构

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第六章 树和二叉树 数据结构

  2. 树的定义和基本术语 6.1 二叉树 6.2 遍历二叉树和线索二叉树 6.3 树和森林 赫夫曼树及其应用 6.4 6.6 内容提要

  3. 基本 要求 重点 难点 基本要求、重点、难点 （1）掌握树结构的定义、特点、基本术语和基本操作。 （2）掌握二叉树的定义、操作、性质及存储结构特点。 （3）掌握二叉树遍历的递归算法和非递归算法。 （4）掌握树的存储结构、树与二叉树的转换和森林与二叉树的转换。 （5）掌握二叉排序树和哈夫曼树以及应用 二叉树的各种存储结构的特点及适用范围，按各种次序遍历二叉树的递归和非递归算法，二叉树的线索化，树的各种存储结构及其特点，编写树的各种运算的算法，建立最优二叉树和哈夫曼编码的方法。 二叉树的性质，建立最优二叉树和哈夫曼编码的方法。

  4. A C B H G F E D J I 6.1 树的类型定义 一、 树的定义 1．树的定义 树（Tree）是n（n≥0）个有限数据元素的集合。在任意一棵非空树T中： 123 4 （1）有且仅有一个特定的称为树根（Root）的结点，根结点无前趋结点； （2）当n>1时，除根结点之外的其余结点被分成m（m>0）个互不相交的集合T1，T2，…，Tm，其中每一个集合Ti（1≤ i ≤m）本身又是一棵树，并且称为根的子树。

  5. A B C D E F G H I J K L M 例如 A 只有根结点的树 有13个结点的树 其中：A是根；其余结点分成三个互不相交的子集， T1={B,E,F,K,L}； T2={C,G}； T3={D,H,I,J,M}, T1,T2,T3都是根A的子树，且本身也是一棵树

  6. A C B H D E G F I J 2．树的其它表示法 （1）嵌套集合法 嵌套集合法，也称为文氏图法（Venn Diagram），它是用集合以及集合的包含关系来描述树形结构，每个圆圈表示一个集合，套起来的圆圈表示包含关系。

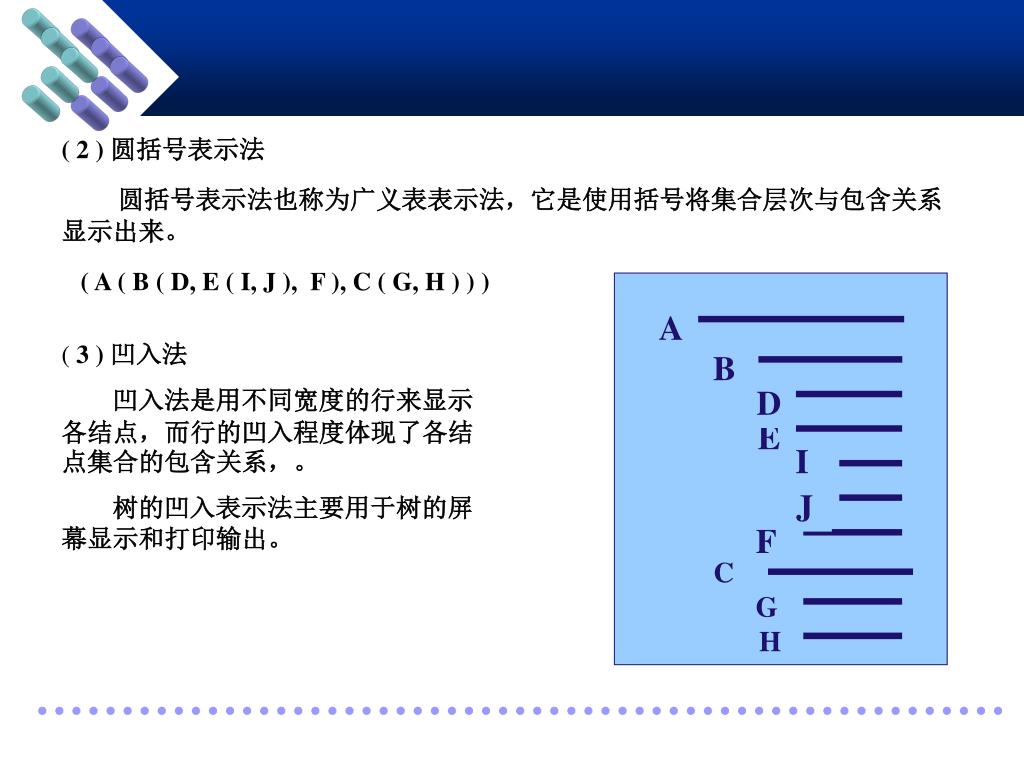

  7. A B D E J F C G H ( 2 ) 圆括号表示法 圆括号表示法也称为广义表表示法，它是使用括号将集合层次与包含关系显示出来。 ( A ( B ( D, E ( I, J ), F ), C ( G, H ) ) ) ( 3 ) 凹入法 凹入法是用不同宽度的行来显示各结点，而行的凹入程度体现了各结点集合的包含关系，。 树的凹入表示法主要用于树的屏幕显示和打印输出。 I

  8. 3 .基本术语 （1）结点——树的结点包含一个数据及若干指向其子树的分支。 （2）结点的度——结点所拥有的子树数称为该结点的度（Degree）。 （3）树的度——树中各结点度的最大值称为该树的度。 （4）叶子（终端结点）——度为零的结点称为叶子结点。 （5）分枝结点——度不为零的结点称为分支结点。 （6）兄弟结点——同一父亲结点下的子结点称为兄弟结点。 （7）层数——树的根结点的层数为1，其余结点的层数等于它双亲结点的层数加1。 （8）树的深度——树中结点的最大层数称为树的深度（或高度）。 （9）有向树： 有确定的根； 树根和子树根之间为有向关系。

  9. 1层 A 2层 B C D height = 4 3层 E F G H I J 4层 K L M 例如：

  10. 大家来思考 问题 ？？？ 回答： n1+n2+…+nM+n0+=1+n1+2n2+…+mnM =>n0+=1+n2+…+(m-1)nM 问题： 已知一棵树为m的树中有n1个度为1的结点，n2个度为2的结点，…nm个度为m的结点，问该树中有多少片叶子

  11. 练习一下吧 1.设树T的度为4，其中度为1，2，3和4的结点个数分别为4，2，1，1 则T中的叶子数为（ ） A．5 B．6 C．7 D．8 2.如果结点A有 3个兄弟，而且B是A的双亲，则B的度是______。

  12. A B D C B C D H G I J E F K J I K F G H E （10）森林——零棵或有限棵互不相交的树的集合称为森林。 在数据结构中，树和森林并不象自然界里有一个明显的量的差别。任何一棵树，只要删去根结点就成了森林。 (a) 树 (b) 移去根结点后成为森林 （11）有序树和无序树——树中结点的各子树从左到右是有次序的（即不能互换位置），称这样的树为有序树；否则称为无序树。

  13. 4.树的抽象数据类型定义 ADT Tree{ 数据对象D: 数据关系R: 基本操作 P： } ADT Tree D是具有相同特性的数据元素的集合。 若D为空集，则称为空树；//允许n=0 若D中仅含一个数据元素，则R为空集； 其他情况下的R存在二元关系： ① root 唯一 //关于根的说明 ② Dj∩Dk= Φ //关于子树不相交的说明 ③ …… //关于数据元素的说明 //至少有15个，如求树深，求某结点的双亲

  14. 基本操作 P： Root(T) // 求树的根结点 Value(T, cur_e) // 求当前结点的元素值 Value(T, cur_e) // 求当前结点的元素值 Parent(T, cur_e) // 求当前结点的双亲结点 RightSibling(T, cur_e) // 求当前结点的右兄弟 LeftChild(T, cur_e) // 求当前结点的最左孩子 TreeEmpty(T) // 判定树是否为空树 TreeDepth(T) // 求树的深度 TraverseTree( T, Visit() ) // 遍历 InitTree(&T) // 初始化置空树 CreateTree(&T, definition) // 按定义构造树 InsertChild(&T, &p, i, c) // 将以c为根的树插入为结点p的第i棵子树 Assign(T, cur_e, value) // 给当前结点赋值 ClearTree(&T) // 将树清空 DestroyTree(&T) // 销毁树的结构 DeleteChild(&T, &p, i) // 删除结点p的第i棵子树

  15. 想一想： . 树型结构与线性结构的结构特点比较？ 树型结构 根结点(无前驱) 多个叶子结点(无后继) 其它数据元素(一个前驱、多个后继) 线性结构 第一个数据元素(无前驱) 最后一个数据元素(无后继) 其它数据元素(一个前驱、一个后继)

  16. 6.2 二叉树的类型定义 • 为何要重点研究每结点最多只有两个 “叉” 的树？ • 二叉树的结构最简单，规律性最强； • 可以证明，所有树都能转为唯一对应的二叉树，不失一般性。 6.2.1 二叉树的定义 6.2.2 二叉树的性质 6.2.3 二叉树的存储结构

  17. 6.2 二叉树的类型定义 6.2.1 二叉树的定义 1、定义： 二叉树或为空树，或是由一个根结点加上两棵分别称为左子树和右子树的、互不交的二叉树组成。 根结点 右子树 A B E C F G D 左子树 逻辑结构：一对二（1:2） 基本特征: ① 每个结点最多只有两棵子树（不存在度大于2的结点）； ② 左子树和右子树次序不能颠倒。 H K

  18. 基本形态： 一般的树有几种？ 问：具有3个结点的二叉树可能有几种不同形态？ 有5种

  19. c e a d b f + / - - * 应用举例：可以用二叉树表示表达式 a+b*(c-d)-e/f

  20. 大家来思考 问题 ？？？ 回答： 度为2的有序树只有一个分支时没有左右之分；二叉树即使只有一个分支，也有左右之分。 一棵度为2的有序树与一棵二叉树有何区别？

  21. 二叉树的抽象数据类型定义 ADT BinaryTree{ 数据对象D: 数据关系R: 基本操作 P： }ADT BinaryTree D是具有相同特性的数据元素的集合。 若D=Φ，则R= Φ ； 若D≠Φ，则R= {H}；存在二元关系： ① root 唯一 //关于根的说明 ② Dj∩Dk= Φ //关于子树不相交的说明 ③ …… //关于数据元素的说明 ④ ……//关于左子树和右子树的说明 //至少有20个，如返回某结点的左孩子，或中序遍历，等等

  22. 性质 1： 在二叉树的第i层上至多有2i-1 个结点。 (i≥1) 6.2.2　二叉树的性质 用归纳法证明： 归纳基： 归纳假设： 归纳证明： i = 1层时，只有一个根结点： 2i-1 = 20 = 1； 假设对所有的 j，1≤ j i，命题成立； 二叉树上每个结点至多有两棵子树， 则第 i 层的结点数 = 2i-2 2 = 2i-1。

  23. 性质 2 ：深度为 k 的二叉树上至多含 2k-1 个结点（k≥1）。 证明： 基于上一条性质，深度为 k 的二叉树上的结点数至多为 20+21+      +2k-1 = 2k-1。 性质 3 ：对任何一棵二叉树，若它含有n0 个叶子结点、n2 个度为2的结点，则必存在关系式：n0 = n2+1。 证明： 设 二叉树上结点总数 n = n0 + n1 + n2 又 二叉树上分支总数 b = n1+2n2 而 b = n-1 = n0 + n1 + n2 - 1 由此， n0 = n2 + 1 。

  24. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 a b c d e f g h i j 两类特殊的二叉树： 满二叉树：指的是深度为k且含有2k-1个结点的二叉树。 完全二叉树：树中所含的 n 个结点和满二叉树中编号为 1 至 n 的结点一一对应。

  25. 性质 4 ：具有 n 个结点的完全二叉树的深度为 log2n +1 。 证明： 设完全二叉树的深度为 k 则根据第二条性质得 2k-1≤ n < 2k 即 k-1 ≤ log2 n < k 因为 k 只能是整数，因此， k =log2n+ 1 。

  26. 性质 5 ： 若对含 n 个结点的完全二叉树从上到下且从左至右进行 1至 n的编号，则对完全二叉树中任意一个编号为 i的结点：(1) 若 i=1，则该结点是二叉树的根，无双亲， 否则，编号为 i/2 的结点为其双亲结点；(2) 若 2i>n，则该结点无左孩子， 否则，编号为 2i 的结点为其左孩子结点；(3) 若 2i+1>n，则该结点无右孩子结点， 否则，编号为2i+1 的结点为其右孩子结点。

  27. 练习一下吧 1.将算术表达式（（a+b）+c*(d+e)+f）*(g+h)转化为二叉树。 2.假设高度为H的二叉树上只有度为0和度为2的结点，问此类二叉树中的结点数可能达到的最大值和最小值各为多少？

  28. 练习一下吧 1.假定在一棵二叉树中，双分支结点数为15个，单分支结点数为32个，则叶子结点 数为 。 A. 15 B. 16 C. 17 D. 47 2.假定一棵二叉树的结点数为18个，则它的最小高度 。 A. 4 B. 5 C. 6 D. 18 3.在一棵二叉树中第五层上的结点数最多为 。 A. 8 B. 15 C. 16 D. 32 4.在一棵具有五层的满二叉树中，结点总数为 。 A. 31 B. 32 C. 33 D. 16 5.假定一棵二叉树的广义表表示为A(B(，D)，C(E(G)，F))，则该树的深度为， 度为0的结点数为 ，度为1的结点数为 ，度为2的结点数为 。

  29. 练习一下吧 6.如果结点A有三个兄弟，而且B是A的双亲，则B的出度是 。 A. 3 B. 4 C. 5 D. 1 7.一个深度为L的满K叉树有如下性质：第L层上的结点都是叶子结点，其余各层上每个结点都有K棵非空子树。如果按层次顺序从１开始对全部结点编号，编号为n的有右兄弟的条件是 。 A.(n-1) % k= =0 B.(n-1) % k!=0 C.n % k= =0 D.n % k!=0 8.在完全二叉树中，当i为奇数且不等于１时，结点i的左兄弟是结点 ，否则没有左兄弟。 A. 2i-1 B. i+1 C. 2i+1 D. i-1

  30. 小结 本小节主要讲了一下内容： 1.树的定义相关术语。 2.熟练掌握二叉树的结构特性，了解相应的证明方法。

  31. 6.2.3 二叉树的存储结构 一、 二叉树的顺序存储表示 二、二叉树的链式存储表示

  32. 一、 二叉树的顺序存储表示 所谓二叉树的顺序存储，就是用一组连续的存储单元存放二叉树中的结点。一般是按照二叉树结点从上至下、从左到右的顺序存储。 #define MAX_TREE_SIZE 100 // 二叉树的最大结点数 typedef TElemType SqBiTree[MAX_ TREE_SIZE]; // 0号单元存储根结点 SqBiTree bt; 0 A 2 例如: 1 B D 6 4 E C 13 F 0 1 2 3 4 5 6 7 8 9 10 11 12 13 A B D C E F

  33. 例： 4 1 1 2 3 2 3 5 6 7 4 5 6 8 9 7 8 9 10 10 9 1 2 3 4 5 6 7 8 910 1 2 3 4 0 5 6 7 8 0 0 910 完全二叉树 一般二叉树 的顺序表示 的顺序表示

  34. 二、二叉树的链式存储表示 1. 二叉链表 2．三叉链表 3．双亲链表 4．线索链表

  35. 1. 二叉链表 结点结构: root lchild data rchild A B D   C E    F  

  36. 大家来思考 问题 ？？？ 回答： n+1个空指针 问题： 在具有n个结点的二叉树（k≥2）的二叉树链表表示中，有多少个空指针？

  37. C 语言的类型描述如下: typedef struct BiTNode { // 结点结构 TElemType data; struct BiTNode *lchild, *rchild; // 左右孩子指针 } BiTNode, *BiTree; 结点结构: lchild data rchild

  38. 2、三叉链表 结点结构: parentlchild data rchild C 语言的类型描述如下: typedef struct TriTNode { // 结点结构 TElemType data; struct TriTNode *lchild, *rchild; // 左右孩子指针 struct TriTNode*parent; //双亲指针 } TriTNode, *TriTree;

  39. B 2 C 0 A -1 D 2 E 3 F 4 3．双亲链表 结点结构: 0 1 2 3 4 5 6 L R R R L data parent LRTag

  40. C语言描述 typedef struct BPTNode {// 结点结构 TElemType data; int*parent; // 指向双亲的指针 char LRTag; // 左、右孩子标志域 } BPTNode; typedef struct BPTree{// 树结构 BPTNode nodes[MAX_TREE_SIZE]; int num_node;// 结点数目 int root; // 根结点的位置 } BPTree;

  41. 大家来思考 问题 ？？？ 回答： （k-1）n+1个空指针 问题： 在具有n个结点的k叉树（k≥2）的k叉树链表表示中，有多少个空指针？

  42. 6.3 二叉树的遍历和线索二叉树 6.3.1 二叉树的遍历 6.3.2 线索二叉树

  43. 6.3.1 二叉树的遍历 一、问题的提出 “遍历”是任何类型均有的操作，对线性结构而言，只有一条搜索路径(因为每个结点均只有一个后继)，故不需要另加讨论。而二叉树是非线性结构，每个结点有两个后继，则存在如何遍历即按什么样的搜索路径遍历的问题。 对“二叉树”而言，可以有三条搜索路径： • 1 先上后下的按层次遍历； • 2 先左（子树）后右（子树）的遍历； • 3 先右（子树）后左（子树）的遍历。

  44. 二、先左后右的遍历算法 先（根）序的遍历算法 中（根）序的遍历算法 后（根）序的遍历算法

  45. DLR 先（根）序的遍历算法： 若二叉树为空树，则空操作；否则， （1）访问根结点； （2）先序遍历左子树； （3）先序遍历右子树。

  46. 例：

  47. LDR 中（根）序的遍历算法： 若二叉树为空树，则空操作；否则， （1）中序遍历左子树； （2）访问根结点； （3）中序遍历右子树。

  48. 例：

  49. 后（根）序的遍历算法： 若二叉树为空树，则空操作；否则， （1）后序遍历左子树； （2）后序遍历右子树； （3）访问根结点。

  50. 例：
