Presentation Transcript


3984091

한국강구조학회 2000 학술발표회

감쇠 시스템의 고유진동수와 모드의 민감도

조홍기 한국과학기술원 토목공학과 석사과정

오주원 한남대학교 토목공학과 교수

이인원 한국과학기술원 토목공학과 교수


3984091

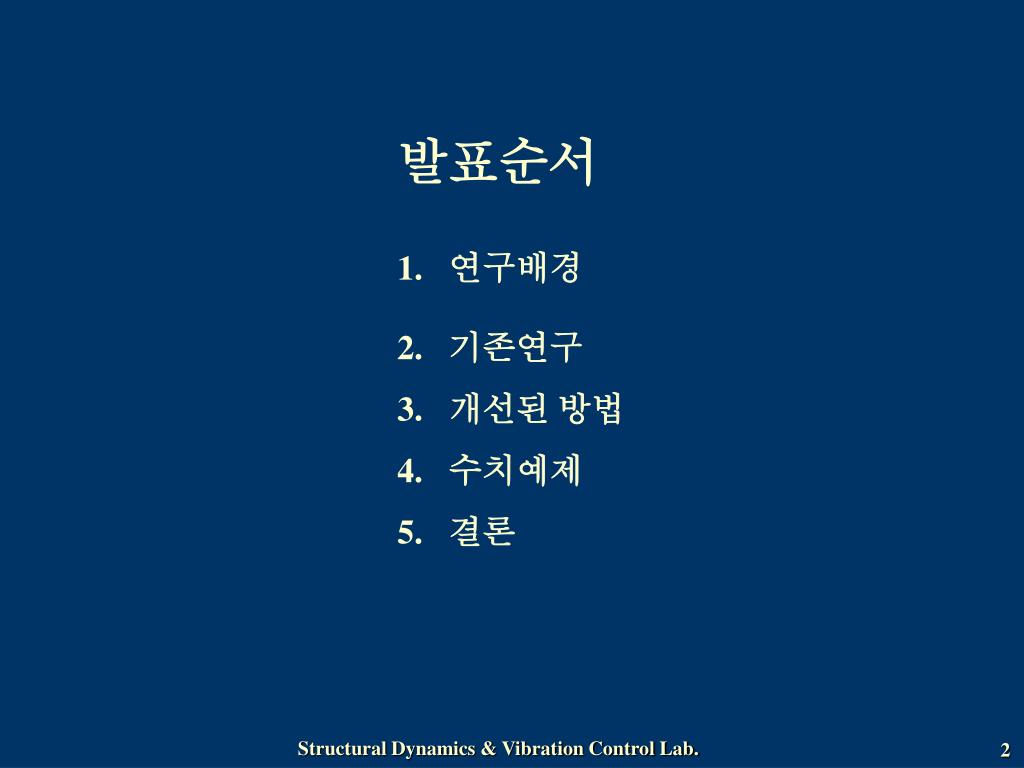

  • 발표순서

  • 연구배경

  • 기존연구

  • 개선된 방법

  • 수치예제

  • 결론

Structural Dynamics & Vibration Control Lab.


3984091

  • 연구 배경

  • 고유쌍의 미분값들은 동적응답의 민감도를 결정

  • 최적화 설계나 CMS방법등에서 필요

  • 설계 경향 연구나, 시스템 거동에 대한 직관

  • 기존 방법 보다 좀더 효율적인 방법 추구

Structural Dynamics & Vibration Control Lab.


3984091

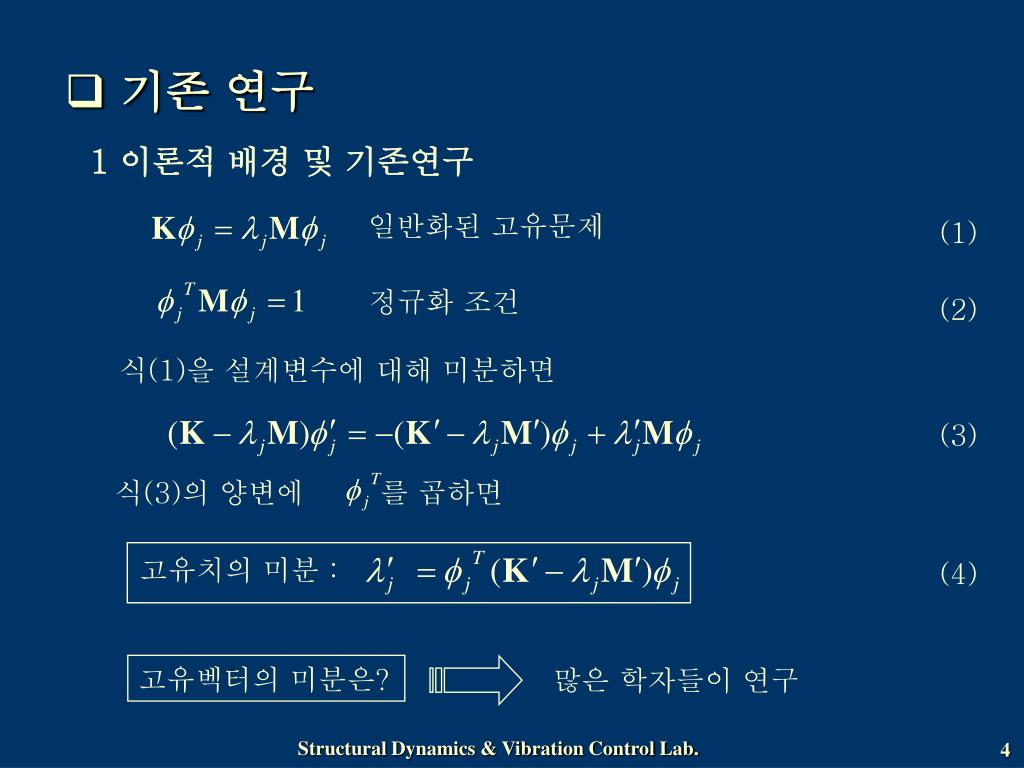

  • 기존 연구

1 이론적 배경 및 기존연구

일반화된 고유문제

(1)

정규화 조건

(2)

식(1)을 설계변수에 대해 미분하면

(3)

식(3)의 양변에 를 곱하면

고유치의 미분 :

(4)

고유벡터의 미분은?

많은 학자들이 연구

Structural Dynamics & Vibration Control Lab.


3984091

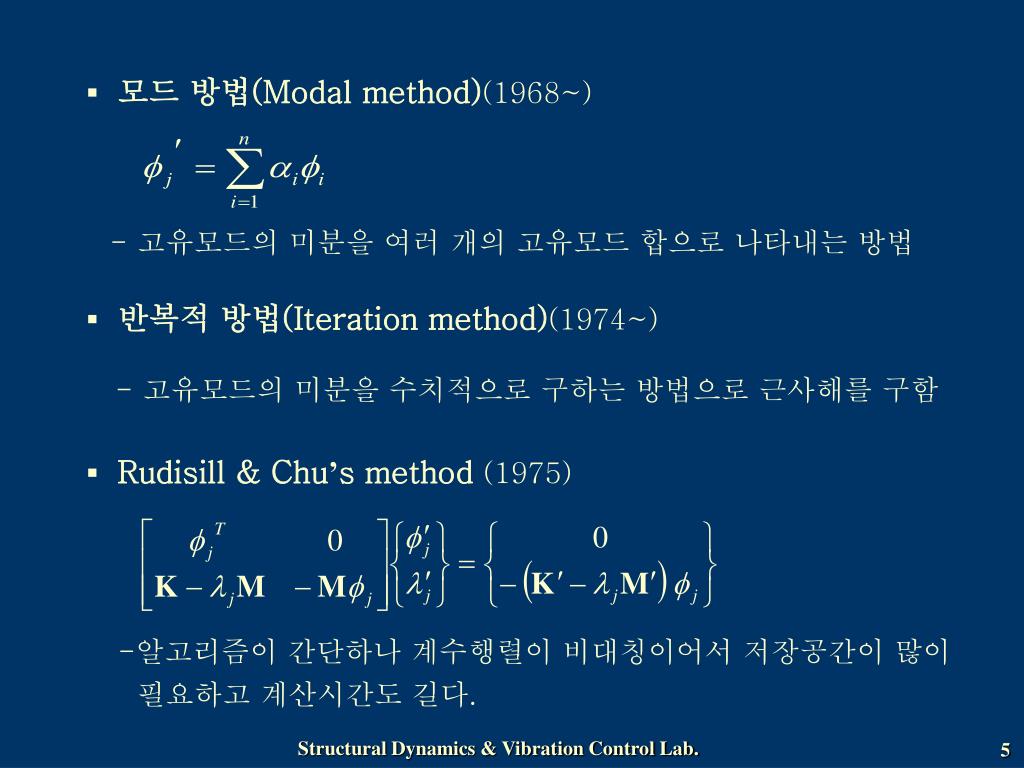

  • 모드 방법(Modal method)(1968~)

- 고유모드의 미분을 여러 개의 고유모드 합으로 나타내는 방법

  • 반복적 방법(Iteration method)(1974~)

- 고유모드의 미분을 수치적으로 구하는 방법으로 근사해를 구함

  • Rudisill & Chu’s method (1975)

  • 알고리즘이 간단하나 계수행렬이 비대칭이어서 저장공간이 많이

  • 필요하고 계산시간도 길다.

Structural Dynamics & Vibration Control Lab.


3984091

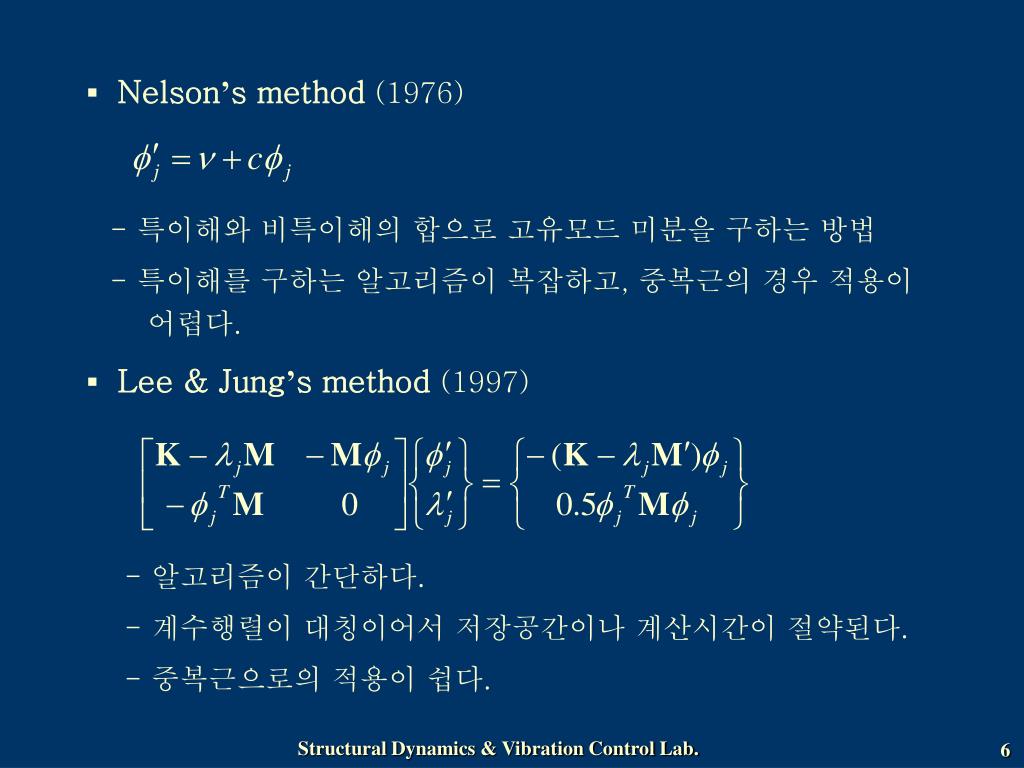

  • Nelson’s method (1976)

  • 특이해와 비특이해의 합으로 고유모드 미분을 구하는 방법

  • 특이해를 구하는 알고리즘이 복잡하고, 중복근의 경우 적용이

  • 어렵다.

  • Lee & Jung’s method(1997)

  • 알고리즘이 간단하다.

  • 계수행렬이 대칭이어서 저장공간이나 계산시간이 절약된다.

  • 중복근으로의 적용이 쉽다.

Structural Dynamics & Vibration Control Lab.


3984091

2 감쇠시스템의 경우 Lee & Jung’s method (1999)

감쇠시스템의 고유문제

(5)

식(5)를 설계변수에 대해 미분하면

(6)

식(6)의 양변에 를 곱하면

고유치의 미분

(7)

Structural Dynamics & Vibration Control Lab.


3984091

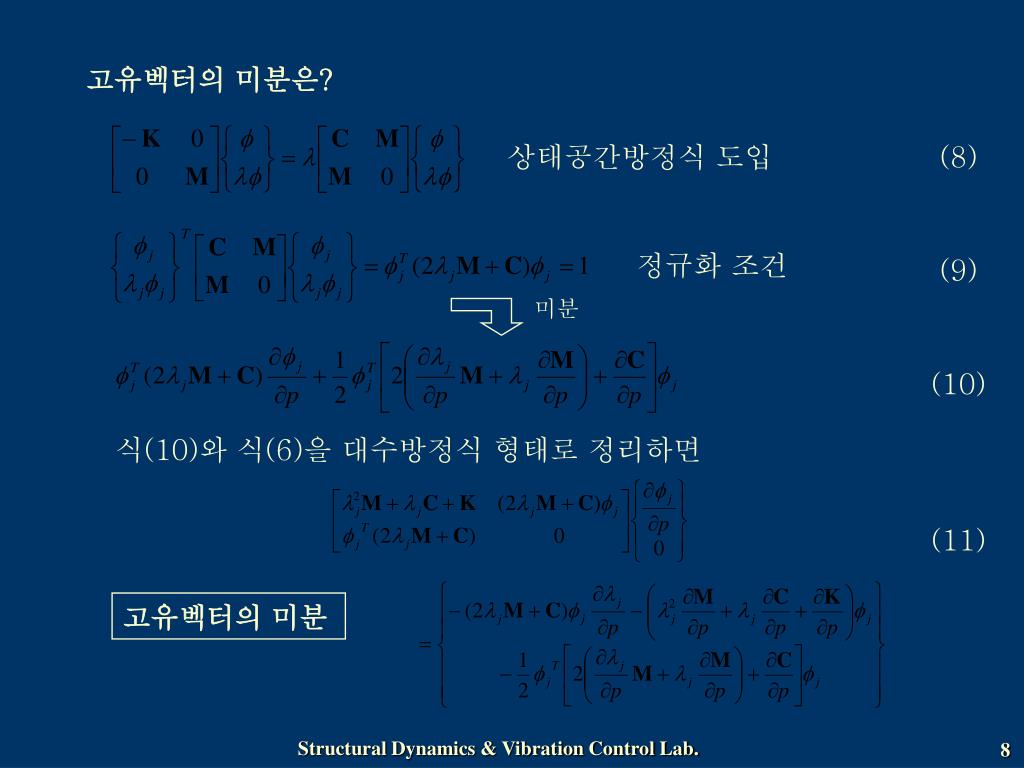

미분

고유벡터의 미분은?

상태공간방정식 도입

(8)

정규화 조건

(9)

(10)

식(10)와 식(6)을 대수방정식 형태로 정리하면

(11)

고유벡터의 미분

Structural Dynamics & Vibration Control Lab.


3984091

(12)

고유치의 미분

(13)

고유벡터의 미분

Structural Dynamics & Vibration Control Lab.


3984091

미분

미분

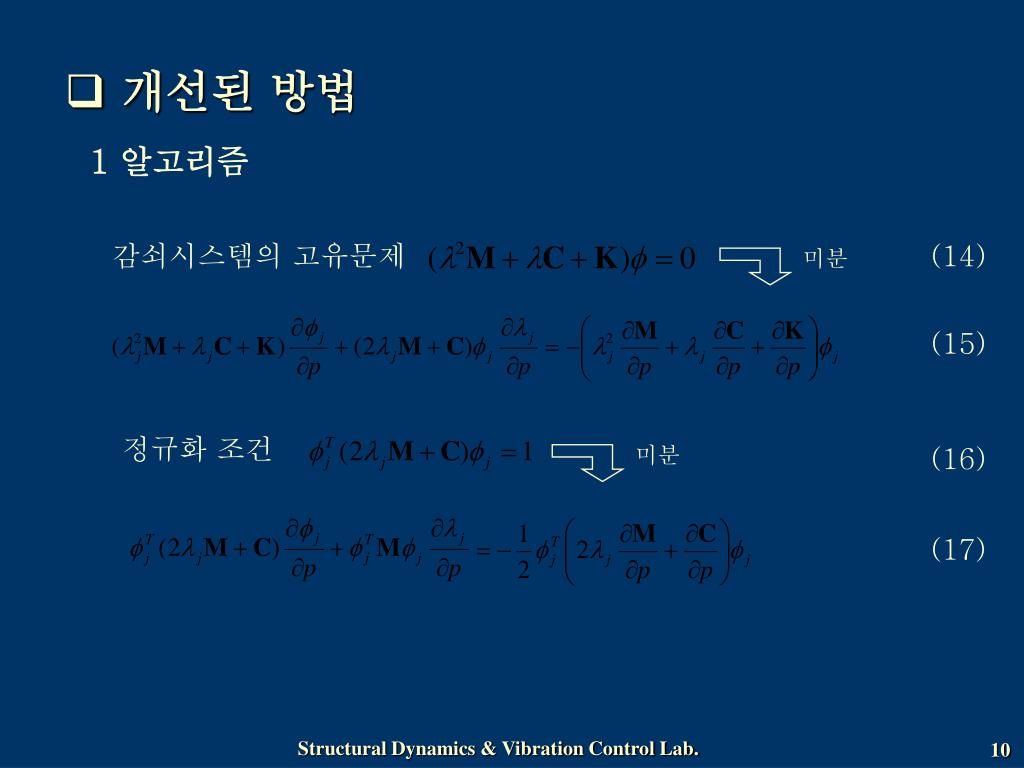

  • 개선된 방법

1 알고리즘

감쇠시스템의 고유문제

(14)

(15)

정규화 조건

(16)

(17)

Structural Dynamics & Vibration Control Lab.


3984091

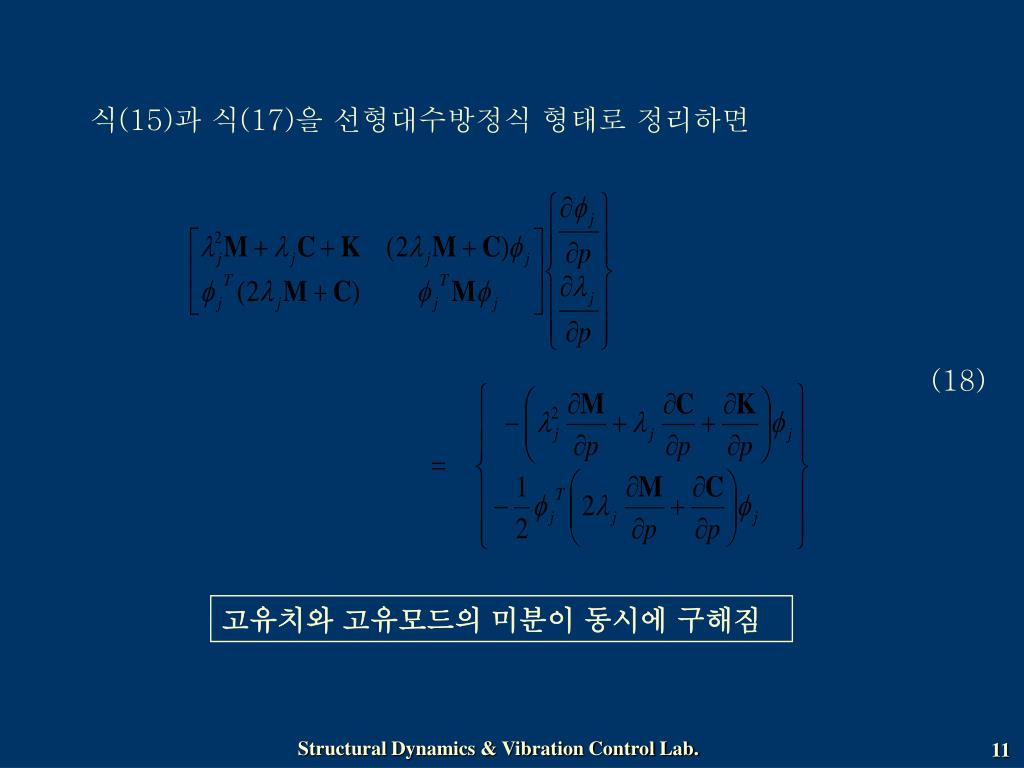

식(15)과 식(17)을 선형대수방정식 형태로 정리하면

(18)

고유치와 고유모드의 미분이 동시에 구해짐

Structural Dynamics & Vibration Control Lab.


3984091

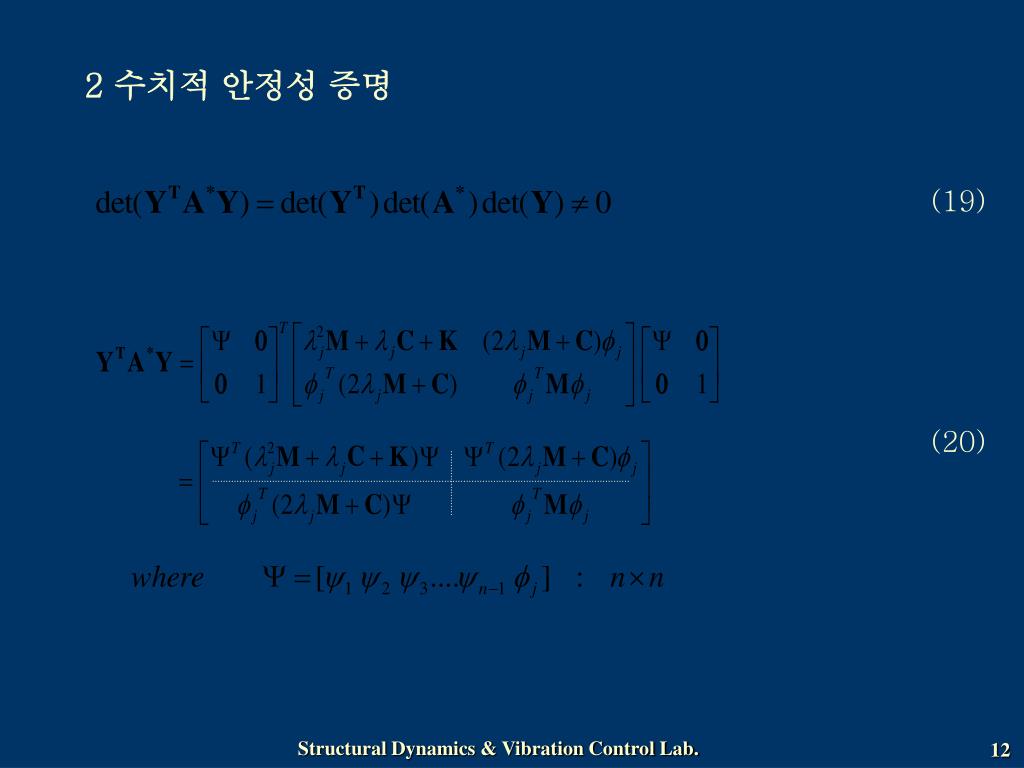

2 수치적 안정성 증명

(19)

(20)

Structural Dynamics & Vibration Control Lab.


3984091

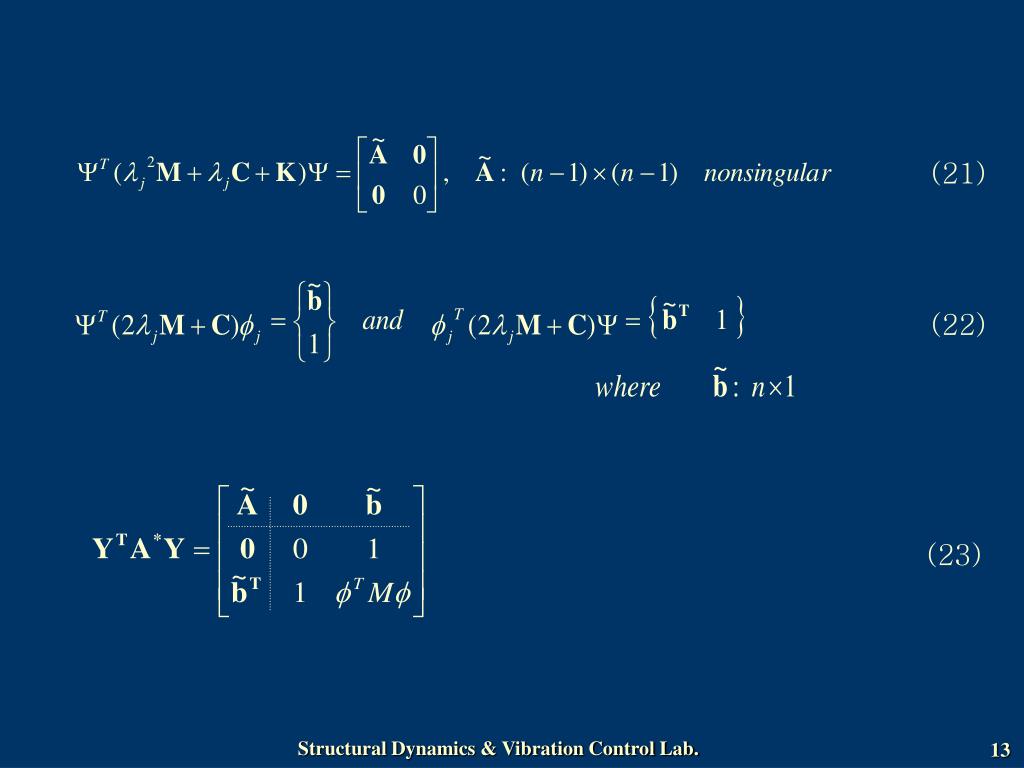

(21)

(22)

(23)

Structural Dynamics & Vibration Control Lab.


3984091

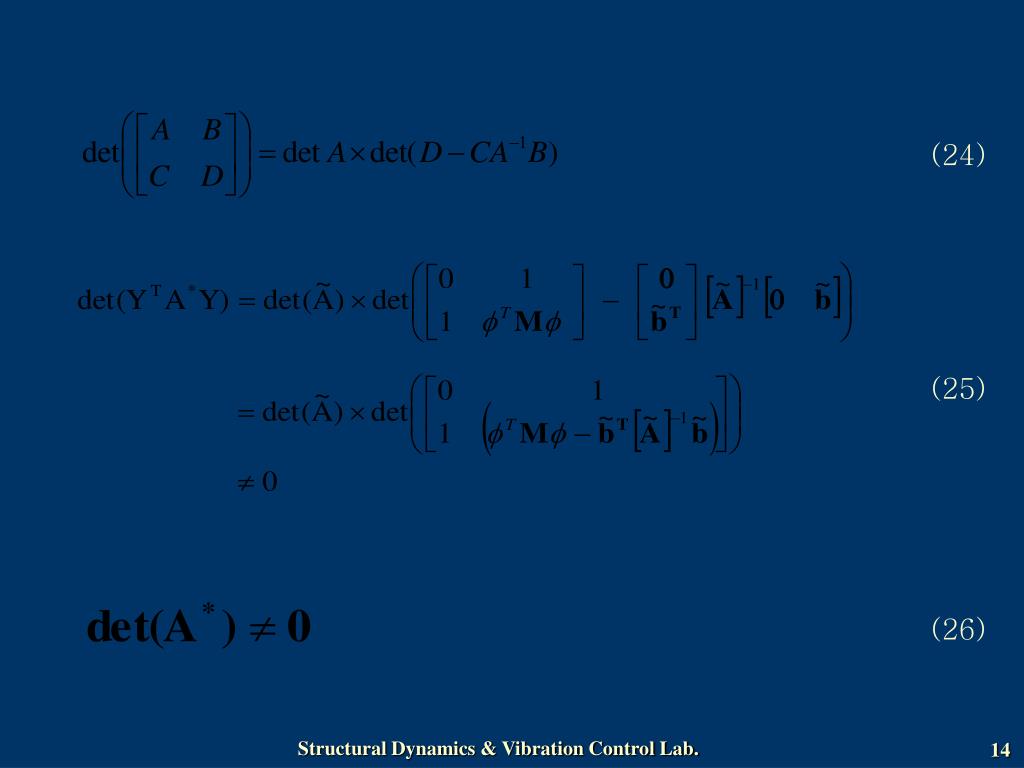

(24)

(25)

(26)

Structural Dynamics & Vibration Control Lab.


3984091

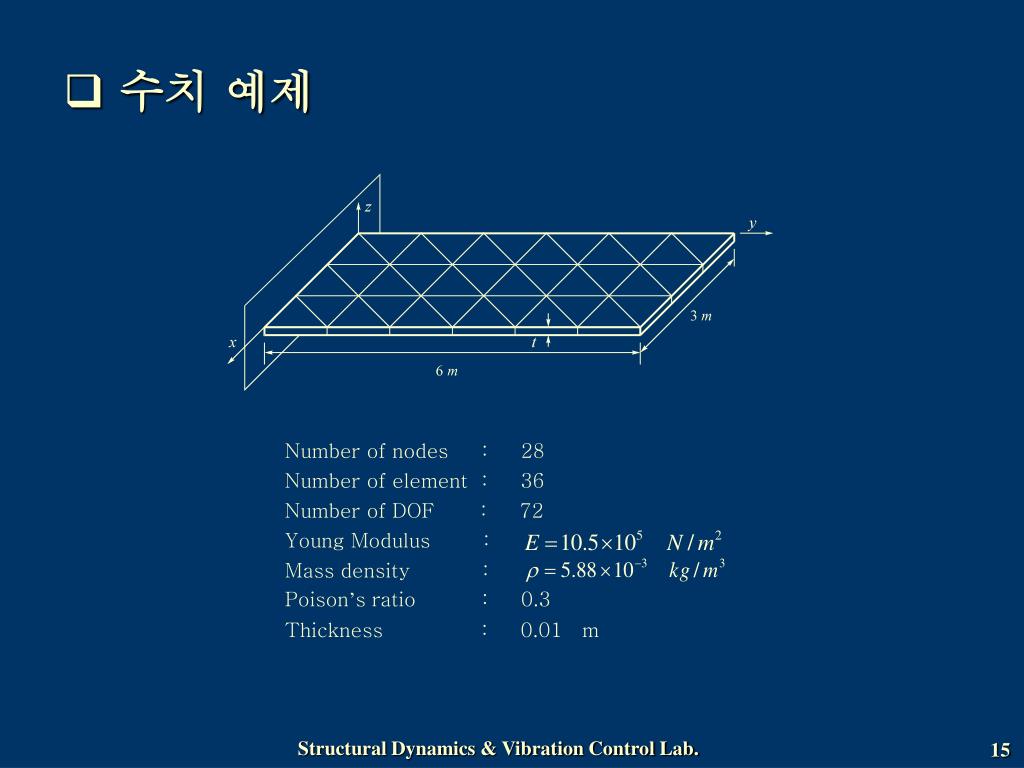

  • 수치 예제

Number of nodes : 28

Number of element : 36

Number of DOF : 72

Young Modulus :

Mass density :

Poison’s ratio : 0.3

Thickness : 0.01 m

Structural Dynamics & Vibration Control Lab.


3984091

Mode

Number

Eqn.

number

Eigenvalue

Eigenvector

Eigenvalue derivative

(Lee&Jung’s method)

Eigenvector derivative

(Lee&Jung’s method)

Eigenvalue derivative

(Proposed method)

Eigenvector derivative

(Proposed method)

Table 1. The lowest twenty eigenvalue and their derivatives

1,2

-1.537E-02j5.453E+00

-2.973E+00j5.453E+02

-2.973E+00j5.453E+02

1

-7.380E-01-j7.380E-01

7.380E+01+j7.380E+01

7.380E+01+j7.380E+01

2

-1.498E+00-j1.498E+00

1.498E+02+j1.498E+02

1.498E+02+j1.498E+02

3,4

-2.367E-01j2.173E+01

-4.724E+01j2.173E+03

-4.724E+01j2.173E+03

Table 2. Some components of the first eigenvector and its derivatives

3

2.736E-01+j2.736E-01

-2.736E+01-j2.736E+01

-2.736E+01-j2.736E+01

5,6

-5.480E-01j3.309E+01

-1.095E+02j3.308E+03

-1.095E+02j3.308E+03

7,8

-2.345E+00j6.844E+01

-4.689E+02j6.836E+03

-4.689E+02j6.836E+03

71

-4.472E+00-j4.472E+00

4.472E+02+j4.472E+02

4.472E+02+j4.472E+02

72

-1.223E-01-j1.223E-01

1.223E+01+j1.223E+01

1.223E+01+j1.223E+01

17,18

-1.569E+01j1.764E+02

-3.138E+03j1.750E+04

-3.138E+03j1.750E+04

19,20

-2.196E+01j2.084E+02

-4.392E+03j2.061E+04

-4.392E+03j2.061E+04

Structural Dynamics & Vibration Control Lab.


3984091

Method

CPU time

(sec)

Operations

Lee &

Jung’s

method

0.95

1.71

1.32

2.28

6.26

Total

Proposed

method

1.73

1.31

2.28

Total

5.32

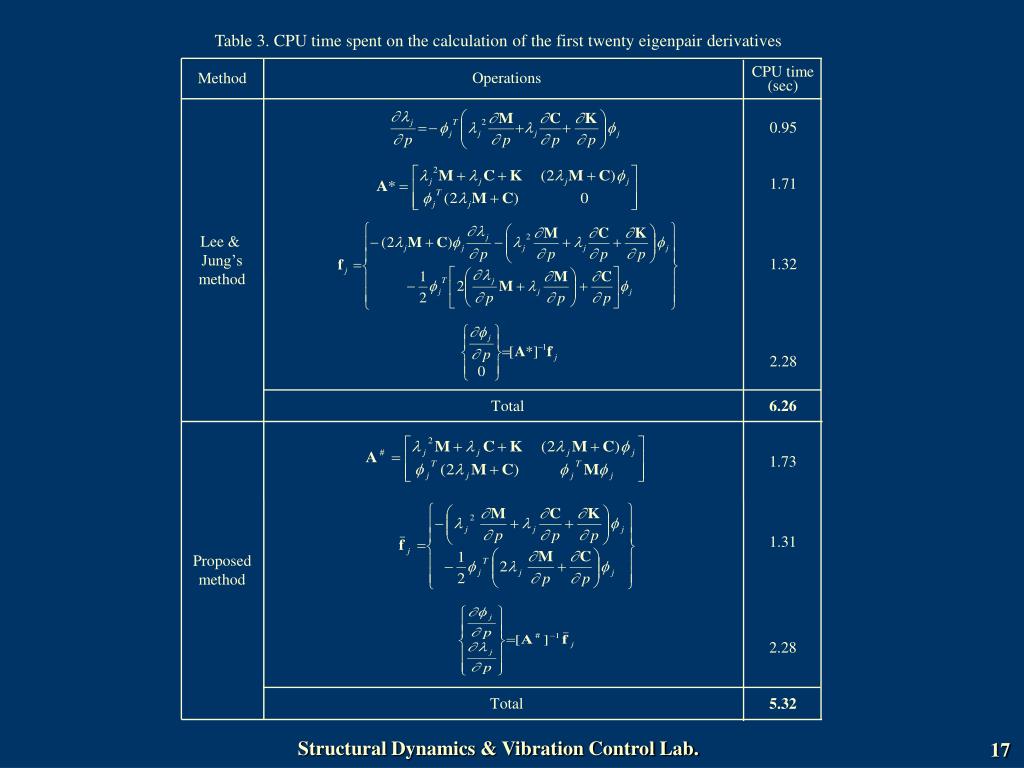

Table 3. CPU time spent on the calculation of the first twenty eigenpair derivatives

Structural Dynamics & Vibration Control Lab.


3984091

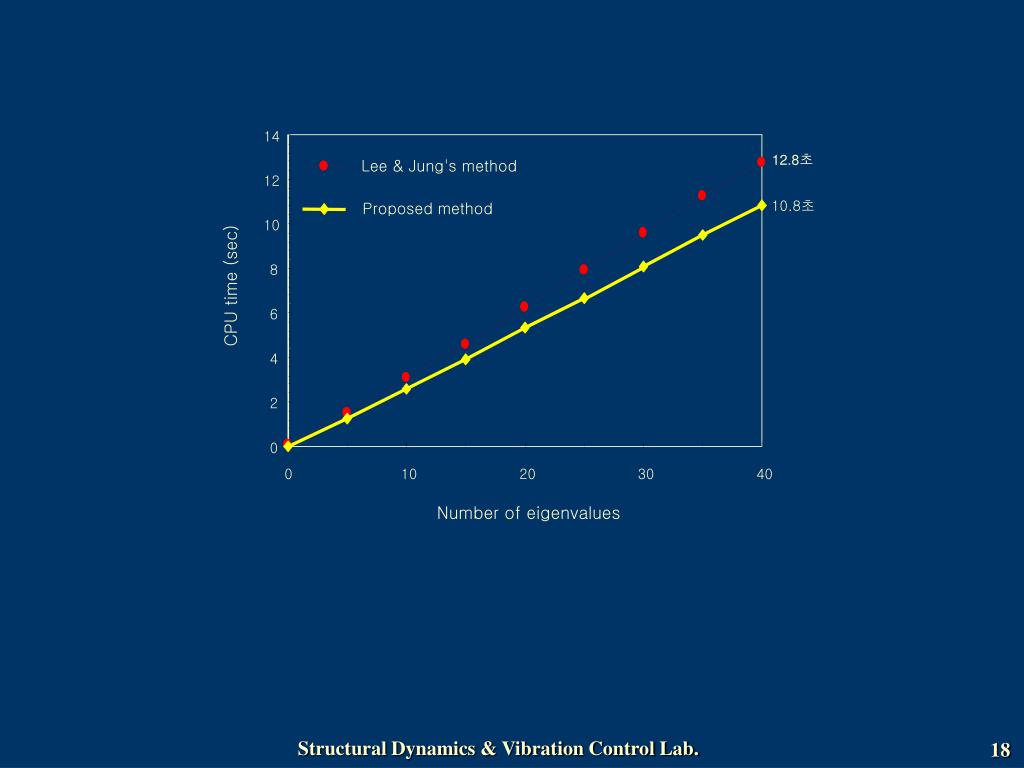

14

12.8초

Lee & Jung's method

12

10.8초

Proposed method

10

8

CPU time (sec)

6

4

2

0

0

10

20

30

40

Number of eigenvalues

Structural Dynamics & Vibration Control Lab.


3984091

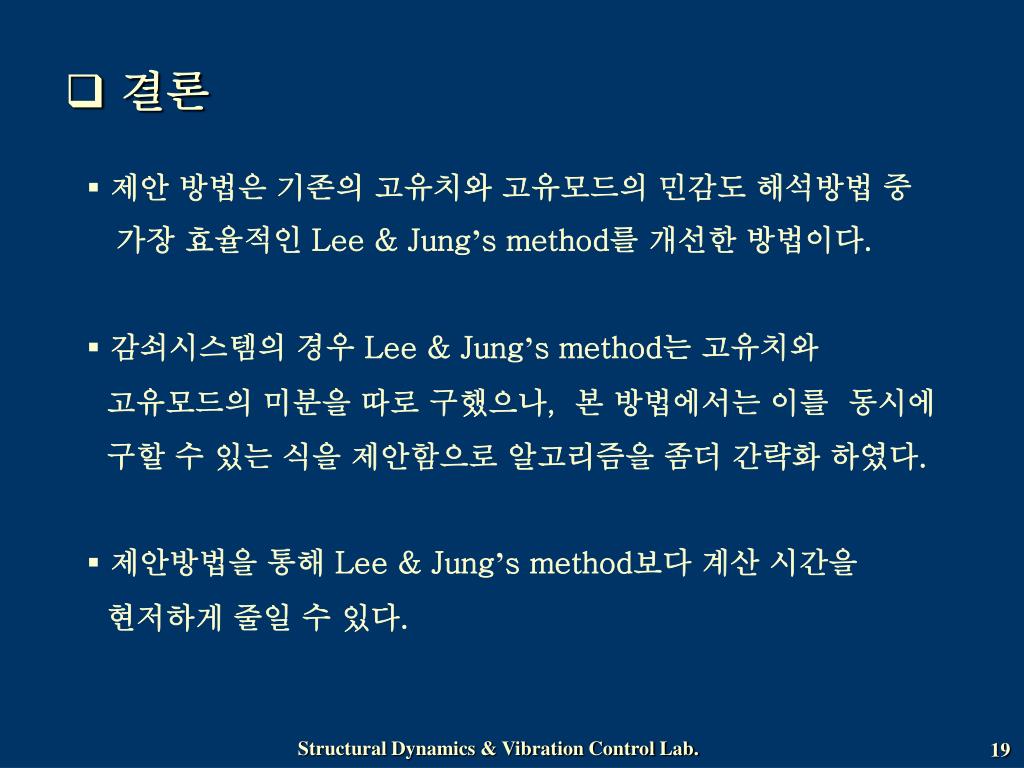

  • 결론

  • 제안 방법은 기존의 고유치와 고유모드의 민감도 해석방법 중

    가장 효율적인 Lee & Jung’s method를 개선한 방법이다.

  • 감쇠시스템의 경우 Lee & Jung’s method는 고유치와

    고유모드의 미분을 따로 구했으나, 본 방법에서는 이를 동시에

    구할 수 있는 식을 제안함으로 알고리즘을 좀더 간략화 하였다.

  • 제안방법을 통해 Lee & Jung’s method보다 계산 시간을

    현저하게 줄일 수 있다.

Structural Dynamics & Vibration Control Lab.


3984091

*

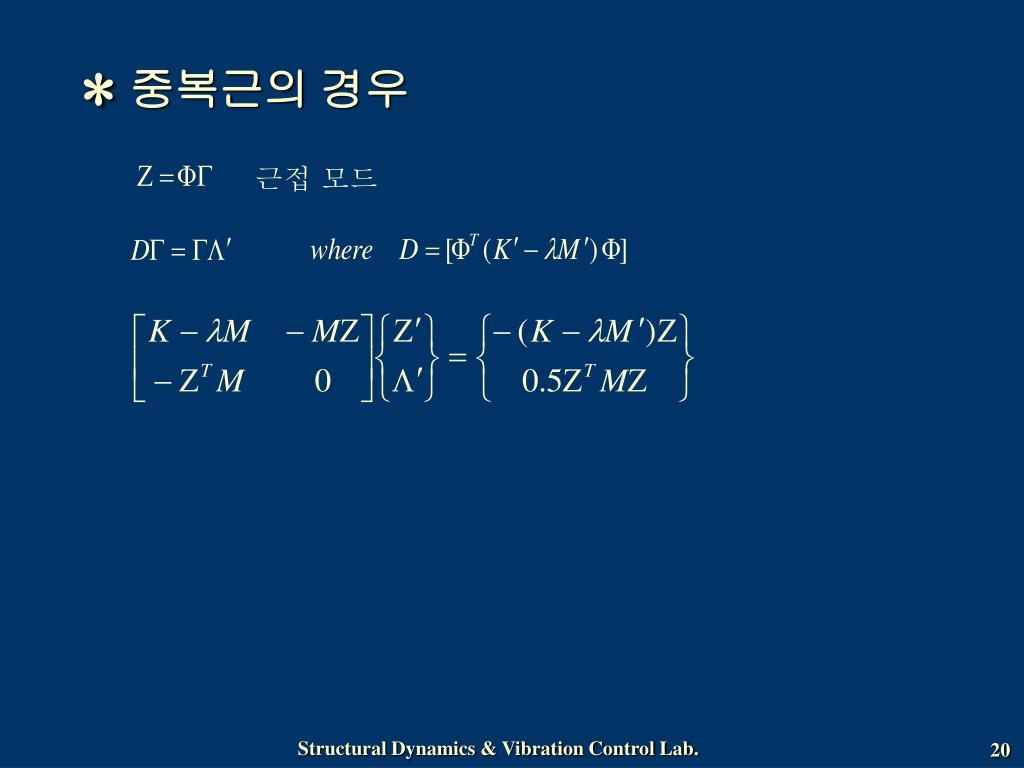

중복근의 경우

근접 모드

Structural Dynamics & Vibration Control Lab.


3984091

*

중복근의 경우 (제안방법)

근접 모드

Structural Dynamics & Vibration Control Lab.


3984091

*

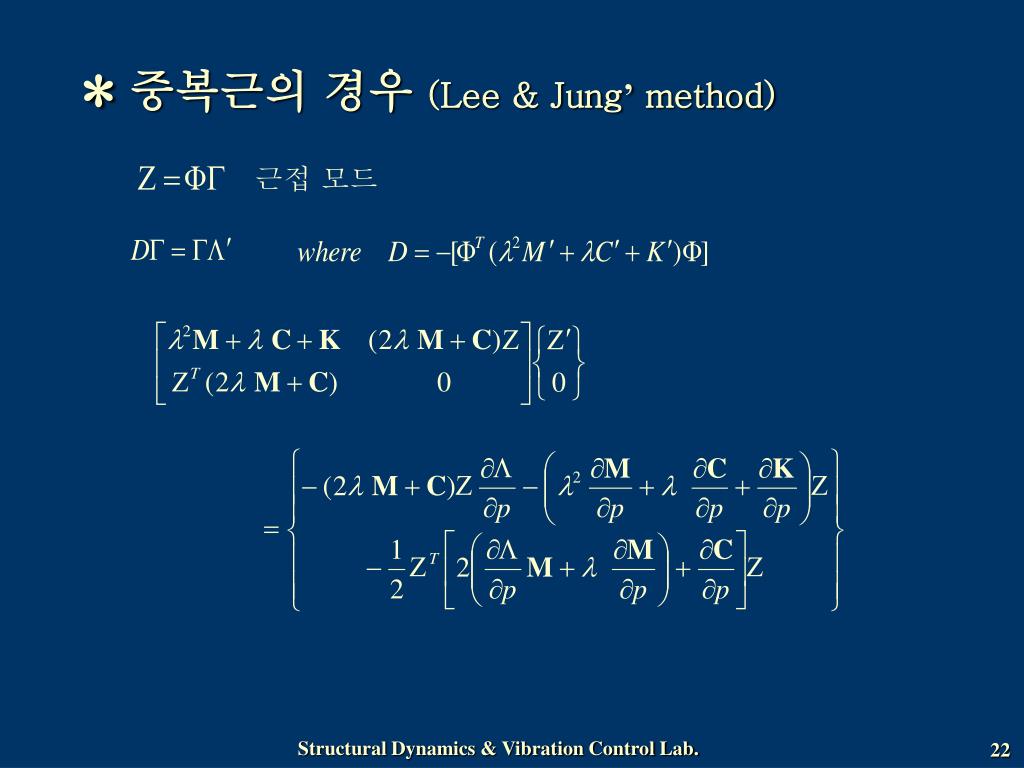

중복근의 경우 (Lee & Jung’ method)

근접 모드
