  1. OSILOSKOP

  2. OSILOSKOP(BK Precision Model 2125A)

  3. OSILOSKOP(BK Precision Model 2120B)

  4. Persamaan gelombang sinus: 2 gelombang dengan amplitudo berbeda tetapi berfase awal sama

  5. 2 gelombang dengan amplitudo sama tetapi berfase awal berbeda

  6. 2 gelombang dengan amplitudo sama tetapi berfase awal berbeda Bagaimana jika y1 + y2 ?

  7. Superposisi dua gelombang

  8. Pengoperasian X-YDua isyarat x dan y membentuk pola LISSAJOUS

  9. Untuk fy : fx = 2 : 1

  10. Untuk fy : fx = 3 : 1

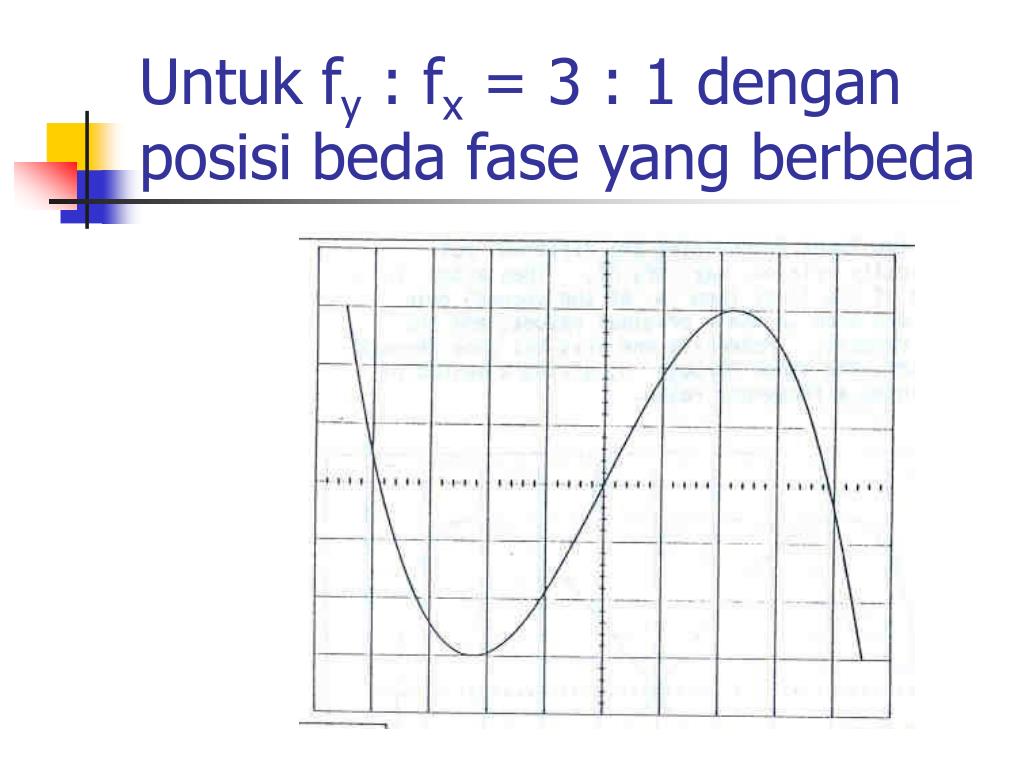

  11. Untuk fy : fx = 3 : 1 denganposisi beda fase yang berbeda

  12. Untuk fy : fx = 3 : 1 denganposisi beda fase yang berbeda

  13. Mengatur tampilan dengan dengan mengubah sensitivitas vertikal Vpp = 8 volt Mempunyai tampilan : R 5V/div B 2V/div D 1V/div

  14. Mengatur tampilan dengan dengan mengubah sensitivitas horizontal 1 kHz mempunyai tampilan: D  0.5 msec/div B  0.2 msec/div R  0.1 msec/div

  15. Rising-edge Triggered Suatu input dapat ditrigger: R  0 V B  +1 V D  -2 V

  16. Falling-edge Triggered Suatu input dapat ditrigger: R  0 V B  +1 V D  -2 V

  17. AC-Coupled Triggering Triggering terjadi pada titik yang sama pada bentuk gelombang, walaupun masing-masing input mempunyai level dc R  1 V B  0 V D  -1 V

  18. DC-Coupled Triggering Triggering terjadi pada titik yang sama pada layar, walaupun masing-masing input mempunyai level dc R  +1.25 V B  0 V D  -1.25 V

  19. Mengukur Amplitudo • Tampilan awal ( R ) susah untuk dibaca amplitudonya • Perlu digeser secara vertikal sampai menyentuh garis tertentu ( B ) • Kemudian digeser secara horizontal sampai puncaknya menyentuh sumbu-y yang terkalibrasi (D) • Terbaca Vpp = 5.3

  20. Contoh lain: D = 4.0 div p-p B = 5.65 div p-p R = 7.0 div p-p

  21. Mengatur Fase Input • Input awal nampak seperti R • Input di-ground-kan dan dipindah ke pusat layar (AC-coupled input akan berpusat pada 0 V (B) ). • Kemudian “timebase” dikalibrasi hingga kedua titik nolnya terpisah sejauh 9 div (= 180O), atau 1 div = 20O (D).

  22. Menentukan Beda Fase 2 Input • Dua buah input mula-mula terlihat seperti G dan B (tanpa level dc) • Kemudian diatur masing-masing seperti nampak pada R dan D • Nampak D tertinggal terhadap R sebesar 37 derajat.

  23. Contoh lain: • B tertinggal terhadap R sebesar 26 derajat • D mendahului R sebesar 54 derajat

  24. Ilustrasi Komponen Ac dan DC Tampilan: 2.2 div p-p superimposed dengan +2.5 div DC

  25. Tampilan dengan AC-Coupled (komponen DC dibuang)

  26. Tampilannya kemudian diperbesar
