Grundlagen der informatik wintersemester 2007

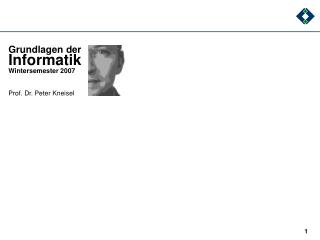

Grundlagen derInformatikWintersemester 2007

Prof. Dr. Peter Kneisel


Didaktik durchf hrung

Didaktik: Durchführung

  • Diese Vorlesung enthält Übungen

    • Die Übungen werden je nach Bedarf durchgeführt.

    • Zur Vorbereitung werden Übungsblätter, je nach Vorlesungsverlauf zusammengestellt.

    • Weitere Übungen sind im Foliensatz vorhanden und sollten selbständig und vollständig bearbeitet werden.

  • Vorsicht !

    • Kommen Sie in alle Veranstaltungen - machen Sie die Übungen

    • Überschätzen Sie sich nicht - auch wenn Sie PC-Crack sind


Didaktik folien

Didaktik: Folien

  • Der Vorlesungsstoff wird anhand von Folien dargelegt

    • Die Folien bilden nur einen Rahmen für die Inhalte. Die Folien sollten daher mit Hilfe eigener Vorlesungsskizzen ergänzt werden - am besten in Form einer Vorlesungsnachbereitung max. 3 Tage nach der Vorlesung

    • Zusätzlich zu den Folien werden Beispiele an der Tafel oder am Rechner gezeigt. Diese sollten Sie vollständig mitskizzieren.

  • Zur vollständigen Nachbereitung, z.B. als Klausurvorbereitung, sind die Folien einheitlich strukturiert

    • Es gibt genau drei Gliederungsebenen: Kapitel, Unterkapitel, Abschnitte

    • Die Inhalte jedes Kapitels und jedes Unterkapitels werden jeweils motiviert und sind verbal beschrieben. Zusätzlich gibt es jeweils ein stichwortartiges Inhaltsverzeichnis der Unterkapitel, bzw. Abschnitte

  • Die Vorlesung wird ständig überarbeitet, so dass sich die Foliensätze ändern können (und werden)

    • Laden Sie sich zur endgültigen vollständigen Klausurvorbereitung nochmals zusätzlich den kompletten Foliensatz herunter.


Literatur

Literatur

  • Diese Veranstaltung ist anhand (wirklich) vieler Bücher und einer Menge eigener Erfahrungen erstellt worden. Jedes Buch hat dabei Schwerpunkte in speziellen Bereichen und ist daher sinnvoll. Eine Auflistung aller dieser Bücher ist nicht sinnvoll.Stellvertretend für all diese Bücher sei hier ein Buch angeführt:

    • H.P.Gumm, M.Sommer: „Einführung in die Informatik“; Oldenbourg-Verlag 2004

  • Motivation ist alles !Hier ein paar Bücher, die das Interesse und den Spaß an der Wissenschaft im Allgemeinen und an der Informatik im besonderen wecken soll:

    • S.Singh: „Fermats letzter Satz“; DTV, 9.Auflage 2004

    • M. Spitzer: „Geist im Netz“; Spektrum, Akad. Verlag 2000

    • H. Lyre: „Informationstheorie“; UTB, 2002

    • A.Hodges: „Alan Turing, Enigma“; Springer-Verlag, 1983

    • D.R.Hofstadter: „Gödel, Escher, Bach“; Klett-Cotta, 2006 (Taschenbuch 1991)


Inhalt

Inhalt

  • Wie jede Wissenschaft befasst sich die Informatik mit ihren eigenen „Objekten“. Was diese „Objekte“ sind und was man mit diesen Objekten machen kann - und wie - wird in dieser Vorlesung auf eher abstraktem Niveau, aber immer mit Beispielen aus der Realität eines Informatikers (oder einer Informatikerin), erläutert.

    • Diese Vorlesung konzentriert sich auf den „Kern“ der Informatik. Vertieftere Einführungen in z.B die Bereiche der Programmierung, Rechnerarchitekturen, Betriebssysteme, etc. sollen daher bewusst den entsprechenden Veranstaltungen vorbehalten bleiben

  • Inhalt

    • Informatik

    • Information und Codes

    • Zeichen und Zahlen

    • Datenstrukturen

    • Algorithmenentwurf


Berblick und einordnung

Überblick und Einordnung

OOP

AD

AFS

RN

SWT

Daten-strukturen

5

EP

RA

Dynamik (Algorithmik)

Zahlen

4

Statik (Struktur)

Zeichen

3

Strukturierung

Codes

6

2

Elemente

Information

Praktische

Theoretische

Technische

1

Informatik


Kapitel 1 informatik

Kapitel 1Informatik

  • 1962 wurde der Begriff „Informatique“(als Kombination der Begriffe „Information“ und „automatique“) von Philippe Dreyfus, einem französischen Ingenieur eingeführt und als „Informatik“ ins Deutsche übernommen. Als junge Wissenschaft ist die Informatik mittlerweile in viele Bereiche der älteren Wissenschaften eingezogen und hat viele eigene Bereiche neu erschlossen. Die Informatik ist damit mittlerweile wesentlich mehr, als der anglo-amerikanische Begriff „Computer-Science“ vermuten lässt.Dieses Kapitel möchte einen (kurzen) Überblick über exemplarische Inhalte, Struktur und Geschichte der Informatik geben

  • Inhalt

    • Motivation

    • Definition

    • Die Teilgebiete der Informatik

    • Die Geschichte der Informatik

    • Zusammenfassung des Kapitels


1 1 motivation

1.1Motivation

  • Die Beherrschung eines Computers macht Spaßund gibt der informationssüchtigen Gesellschaft das Gefühl persönlicher Freiheit(so wie vor Jahren ein roter Sportwagen)

  • Die Beherrschung gibt Macht.Für das Funktionieren einer demokratischen Gesellschaft ist es wichtig, daß viele Menschen Computer verstehen und beherrschen.

  • Der Computer schafft und vernichtet Arbeitsplätze und ist eine Herausforderung für die Gesellschaft

  • Das Verstehen der Gesetzmäßigkeiten bei der Entwicklung von Computerprogrammen ist eine intellektuelle Herausforderung

  • Das Umsetzen dieses Verständnisses ist eine intellektuelle Genugtuung.

  • Der Computer schafft neue Betätigungsfelder und Lebensinhalte

  • Zunehmend viele Aufgabenstellungen der realen Welt sind ohne Einsatz von Methoden und Werkzeugen der Informatik nicht mehr zu bewältigen

  • Der professionelle Umgang mit Computer ist im Beruftsleben eine nackte Notwendigkeit !


1 2 was ist informatik

1.2Was ist Informatik

  • Jedes Lehrbuch der Informatik gibt seine Definition der „Informatik“. Auch der Duden beschreibt die Informatik als „Wissenschaft von der systematischen Verarbeitung von Informationen, besonders der automatischen Verarbeitung mit Hilfe von Digitalrechnern“.Durch die Beschränkung auf den Aspekt der „Verarbeitung“ geht diese Definition meines Erachtens nicht weit genug. Ich werde daher in diesem Unterkapitel eine eigene Definition wagen. Die dabei verwendeten Aspekte werden exemplarisch verdeutlicht, wobei bewusst in Grenzbereiche der Informatik gegangen wird .

  • Was die Informatik wirklich ist, kann kein Lehrbuch erfassen.Sie werden - hoffentlich - am Ende Ihres Studiums eine sehr weitreichende Idee davon haben.

  • Inhalt

    • Definition

    • Beispiele


1 2 1 definition

Erfassen

Transportieren

Speichern

Verarbeiten

Umsetzen

1.2.1Definition

Informatik

Die Wissenschaft, die sich mit dem

(automatisierten)

von Information befasst


1 2 2 wissenschaft

1.2.2Wissenschaft

  • Informatik ist nicht die Wissenschaft vom Computer(sowenig, wie Astronomie die Wissenschaft vom Teleskop ist)

  • Informatik ist eine Wissenschaft… und keine Bastelecke für Software-Spieler

  • Aspekte der Informatik als

    • „reine Lehre“ (verwandt mit der Mathematik)

    • Naturwissenschaft: entdecken und beschreiben von „natürlichen“ Phänomenen

    • Ingenieurwissenschaft - mit der typischen Vorgehensweise

      • Problemstellung

      • Analyse

      • Teillösungen

      • Synthese

      • Lösung


1 2 3 information

1.2.3Information

  • Information ist die Bedeutung, die durch eine Nachricht übermittelt wird (nachrichtentechnische Definition)

    •  Kapitel 2

  • Information ist eine elementare Kategorie

    • Chemie: Stoffumwandlung

    • Physik: Energieumwandlung

    • Informatik: Informationsumwandlung


1 2 4 erfassen sensorik

Datenmenge

(Byte)

300000

60000

3000

(52,204,248)

(33,75,125,190,251)

100

1.2.4Erfassen Sensorik

  • Bildverarbeitung


1 2 5 transportieren telekommunikation

~5-25000 Hz

300 - 3400 Hz

1.2.5Transportieren Telekommunikation

  • Telephonie


1 2 6 speichern datenrepr sentation

Einfache Typen

Strukturierte Typen

Abstrakte Typen

Aufzählungstypen

Integer

Real

Boolean

Char

...

Array

Record

Varianten Record

Menge

...

Listen

Binäre Bäume

Vielweg Bäume

Graphen

...

array [n..m] of Type

record

Type 1: element 1

Type n: element n

end

set of Type

{rot, gelb, grün}

[0,1,..,65535]

[3,4e-038,..3,4e038]

{TRUE, FALSE}

{ASC(0),..,ASC(255)}

1.2.6Speichern Datenrepräsentation

  • Abstrakte Datentypen (N. Wirth: Algorithmen und Datenstrukturen)


1 2 6 speichern datenrepr sentation1

Assoziation

Vererbung

Aggregation

Verwendung

Instantiierung

Klassenname

Attribute

Operationen

Einschränkungen

Mitarbeiter

Projekt

Buchhaltung

n

Controlling

1

Personalwesen

Teil

projekt

Projektleiter

1.2.6Speichern Datenrepräsentation

  • Objektrepräsentation

(G. Booch: Objektorientierte Analyse und Design)


1 2 6 speichern datenrepr sentation2

Projekt

Buchhaltung

Assoziation

Vererbung

Aggregation

Verwendung

Instantiierung

Mitarbeiter

Controlling

n

Teilprojekt

Personalwesen

Projektleiter

1

1

n

1.2.6Speichern Datenrepräsentation

  • Objektrepräsentation

(B.Stroustrup: The C++ Programming Language)

Class Teilprojekt: public Projekt {

Projektleiter projektleiter;

Mitarbeiter mitarbeiter[MAX_MITARBEITER];

public:

Teilprojekt (Projektleiter);

~Teilprojekt ();

}

Teilprojekt::Teilprojekt(Projektleiter pl) {

// some method-calls of Buchhaltung, Controlling, Personalwesen

}

main {

Teilprojekt1 = new Teilprojekt(Projektleiter1)

// See Budget1 for buget details on Teilprojekt1

}


1 2 7 verarbeiten prozessmodelle

1.2.7Verarbeiten Prozessmodelle

  • Petri-Netze

(C.A.Petri: Kommunikation und Automaten))


1 2 7 verarbeiten prozessmodelle1

R1

R2

R3

R4

R5

N2

N1

1.2.7Verarbeiten Prozessmodelle

(G. Booch: Objektorientierte Analyse und Design)

  • Interaktionsdiagramme


1 2 7 verarbeiten ki ans tze

aAktivierungszustand

WVerbindungsgewichtung

OAusgangswert

FAktivierungsfunktion

fAusgabefunktion

Oj

Axon

Wij

Oi=f(ai)

ai=F(Wij*Oj ,ai)

Synapsen

Dendrite

1.2.7Verarbeiten KI-Ansätze

  • Neuronale Netze


1 2 8 umsetzen aktorik

Anzahl Freiheitsgrade

25

9

2 (1)

1.2.8Umsetzen Aktorik

  • Manipulatoren


1 2 9 zusammenfassung

1.2.9Zusammenfassung

  • Modellierung der realen Welt

    • Abbildung realer Objekte und deren Beziehungen (Strukturen) auf rechnerinterne Objekte und Strukturen

      • Reduktion von Redundanz

      • Strukturierung von Information

    • Abbildung realer Aufgabenstellungen und Prozesse auf Rechnerprozesse

  • Umsetzung des Modells auf die reale Welt

    • Abbildung von Rechnerprozessen auf reale Prozesse

    • Abbildung von Datenstrukturen auf reale Strukturen

Erfassen Transportieren Speichern Verarbeiten Umsetzen


1 3 die teilgebiete der informatik

1.3Die Teilgebiete der Informatik

  • Wie viele Wissenschaften, ist die Informatik kein homogenes Gebilde, sondern lässt sich anhand unterschiedlicher Kriterien in Teilgebiete strukturieren.Dieses Kapitel beschreibt die wohl geläufigste Einteilung der Informatik in drei, bzw. vier Teilbereiche.

  • Inhalte

    • Technische Informatik

    • Praktische Informatik

    • Theoretische Informatik

    • ( Angewandte Informatik )


1 3 1 technische informatik

1.3.1Technische Informatik

  • Konstruktion von Verarbeitungselementen

    • Prozessoren, ...

  • Konstruktion von Speicherelementen

    • Hauptspeicher, ...

  • Konstruktion von Kommunikationselementen

    • Bussysteme

    • Lokale Rechnernetze (LAN: Local Area Networks), Weitverkehrsnetze (WAN: Wide Area Networks), ...

    • Mobilfunknetze, Satellitenkommunikation, ...

  • Konstruktion von Peripherie

    • Drucker, Scanner, ....

    • Festplatten, Optische Platten, Diskettenlaufwerke, ...

  • ...


1 3 2 praktische informatik

1.3.2Praktische Informatik

  • Umgang mit Programmiersprachen

    • Programmierung

    • Compilerbau

    • ...

  • Entwicklung von Software

    • Analysemethoden

    • Designmethoden

    • Realisierungsmethoden

    • Testverfahren

    • ...

  • Unterstützung der Softwareentwicklung

    • Projektmanagement von DV-Projekten

    • Qualitätsmanagement in DV-Projekten

    • ...

  • ...


1 3 3 theoretische informatik

1.3.3Theoretische Informatik

  • Sprachen und Automaten

    • Formale Sprachen

    • Grammatiken

    • Sprachdefinitionen

  • Berechenbarkeitstheorie

  • Komplexitätstheorie

  • ...


1 3 4 angewandte informatik

1.3.4Angewandte Informatik

  • Anwendung in verwandten Wissenschaften

    • Numerische oder stochastischer Verfahren in der Mathematik

    • Simulationen in der Physik und der Chemie

    • Bildverarbeitung in der Medizin

    • Genanalyse in der Biologie

    • Lehrprogramme für Natur-, Sozial- und Geisteswissenschaften

    • ...

  • Anwendungen im täglichen Leben.

    • Computerspiele, Multimediaanwendungen,

    • Textverarbeitung, Tabellenkalkulation, Datenbanken, ...

    • Steuerung von technischen Prozessen

    • Web-Anwendungen

    • ...

  • ...


1 4 die geschichte der informatik

1.4Die Geschichte der Informatik

  • Die Informatik ist eine junge Wissenschaft, hat aber, ähnlich wie andere Natur- und Ingenieurwissenschaften Wurzeln, die weit in die Menschheitsgeschichte hineinragen, Wie keine andere Wissenschaft wurde die Informatik jedoch von der Erfindung eines Gerätes, dem programmgesteuerten Rechner (später „Computer“) beeinflusst. Dieses Unterkapitel wird die Wurzel in der Menschheitsgeschichte und auch die Entwicklung des Rechners vorstellen.

  • Inhalt

    • Information in der Geschichte

    • Automaten und Steuerungen

    • Erleichterung der Rechenarbeit

    • Pioniere der Informatik - Praktiker

    • Pioniere der Informatik - Theoretiker

    • Die Generationen


1 4 1 information in der geschichte

Erfassung durch Sinnesorgane

Transport durch akustische, optische, chemische Signale

Speicherung durch Gene oder neuronale Elemente

Verarbeitung über neuronale Elemente

Umsetzung direkt oder indirekt über Gliedmaße

Entwicklung von Wort,- Silben- und Buchstaben-schriften

1.4.1Information in der Geschichte


1 4 2 automaten und steuerungen

1.4.2Automaten und Steuerungen

  • ca. 100 v. Chr. Mechanismus von Antikytheraälteste erhaltene Zahnrad-Apparaturwahrscheinlich zur (analogen) Berechnung derBewegungen von Himmelskörpern

  • MittelalterMechanische Uhren mit Sonnen-, Mond- undPlanetenbewegungen und Figurenumläufe anKirchen und Rathäusern

  • 17./18. Jhdt.Spieluhren, Schreib- und Schachspielautomaten

  • 18./19. Jhdt.Fliehkraftregler für Dampfmaschinen, mechanischer Webstuhl mit Lochkartenbebändert (Jacquart, 1805)


1 4 3 erleichterung der rechenarbeit

1.4.3Erleichterung der Rechenarbeit

  • Rechenbretter

    • Seit dem Altertum

    • China, Japan, Russland

    • Addition/Subtraktion ähnlich schnell wie Taschenrechner

  • Lehre der Grundrechenarten

    • Durch Zahlensystem schematisierbar

    • Lehre an mittelalterlichen Universitäten

    • Durch Rechenbücher weitere Verbreitung des Wissens (z.B. Adam Riese 1492-1559)

    • Rückführung der Multiplikation/Division auf Addition/Subtraktion durch logarithmisches Rechnen mit Hilfe von Tabellen.


1 4 4 mechanische rechenmaschinen

1.4.4Mechanische Rechenmaschinen

  • Wilhelm Schickart (1592-1635)

    • Maschine für die Grundrechenarten (1623)

  • Blaise Pascal (1623-1662)

  • Gottfried Wilhelm von Leibniz (1646-1716)

    • Arithmetik des Dualsystems

  • Philipp Matthäus Hahn (1749-1790)

    • Feinmechanische Rechenmaschinen

  • 19./20. Jhdt: Sprossenradmaschine

  • Hermann Hollerith

    • Lochkartenstanzer/Sortierer/Tabellierer


1 4 5 pioniere der informatik praktiker

1.4.5Pioniere der Informatik - Praktiker

  • Charles Babbage (1791-1871)

    • Difference Engine (1812). Überprüfung von Logarithmentafeln. Alle Merkmale eines programmierbaren Computers.

    • Entwurf einer Analytical Engine (1836).Wurde nie gebaut

  • Konrad Zuse (geb. 1910)

    • Z1: mechanischer Rechner

    • Z2 / Z3: Elektromechanischer Relaisrechner im Dualsystem mit Lochkartensteuerung.Erster voll funktionstüchtiger Computer (1941)

    • Grundlegende Arbeiten zur Programmierung und algorithmischer Sprachen

  • Howard Eiken

    • Mark I, II, III, IV (1944)Dezimalrechnender Relaisrechner


1 4 6 pioniere der informatik theoretiker

1.4.6Pioniere der Informatik - Theoretiker

  • Kurt Gödel

    • Theoretische Aussagen zum Algorithmenbegriff:Es gibt Aussagen die algorithmisch nicht entscheidbar sind (1931)

  • Alan M. Turing (1911-1954)

    • Definition des Algorithmenbegriffes über eine hypothetische Maschine(Turing-Maschine)

  • John von Neumann (1903-1957)

    • Grundlegende Arbeiten über Computerarchitektur:

      • Speicherung der Daten und Programme auf dem gleichen Medium

      • Definition von Registern insb. Indexregister


1 4 7 die generationen

1.4.7Die Generationen

GenerationBeispielTechnologieSpeich./Geschw.Software

Vorgenerat.Z3Elektro-0,0002 MIPSVerdrahtet

1941-1944Mark1mechanik

1.GenerationENIAC, Z22Elektro-0,02 MIPSMaschinen-

1946 - 1958UNIVAC, IBM650röhren1-2 KByte sprache

SIEMENS704

2. GenerationIBM1400, AEG TRTransistoren0,1 MIPSAssembler

1959 - 1964CDC6600Kernspeicher32 KByteFORTRAN

Siemens2002Stapelbetrieb

3. GenerationIBM370, PDP11ICs5 MIPSHochsprachen

1965 - 1980Siemens7000,Halbleiter-1-2 MBytesC, Pascal

Cray 1speicher

4. GenerationPC, Gray XMPMikro-50 MIPSSprachen der 1981-1999Sperry1100, VAXprozessoren8-32 MByte4. Generation

IBM309xOptische Sp.Parallelisierung

GegenwartWorkstationsPentium,100 MIPSNetzsoftware

Hochleistungs-Power PC1 GByteOO-SprachenPCsNetzeC++. JAVA

5. Generationsupraleitende1000 MIPS

Keramikenviele GBytes

www.top500.org


1 5 zusammenfassung des kapitels

1.5Zusammenfassung des Kapitels

  • Die Informatik befasst sich mit der (automatisierten) Erfassung, dem Transport, der Speicherung, Verarbeitung und dem Umsetzen von Information

  • Die Informatik ist eine „naturwissenschaftliche Ingenieurswissenschaft“

  • Die Informatik gliedert sich in Technische, Praktische, Theoretische und Angewandte Informatik

  • Die Geschichte der Informatik beginnt im Altertum, besteht in Ihrer heutigen Form aber erst seit ca. 1945. Zur Zeit befinden wir uns in der 4. Generation.


Kapitel 2 information

Kapitel 2Information

  • Information ist der grundlegende Begriff der Informatik. Mehr noch: „Der Begriff der Information ist vermutlich das zentrale interdisziplinäre Brückenkonzept der modernen Wissenschaften * “.Dieses Kapitel beschreibt, aus welchen Aspekten Information besteht, welche für die Informarik wesentlichen Definitionsansätze es gibt und wie Information in der Informatik tatsächlich dargestellt wird.Inhalt

    • Was ist Information

    • Nachrichtentechnische Definition

    • Algorithmische Definition

    • Darstellung in der Informatik

Im Anfang war das Wort

Johannes 1.1

* (einige Teile dieses Kapitels entstammen: H.Lyre: „Informationstheorie)


2 1 was ist information

2.1Was ist Information

  • Es deutet einiges darauf hin, dass „Information“ ein zumindest ebenso fundamentaler Begriff ist, wie „Stoff“ in der Chemie und „Energie“ in der Physik (die tatsächlich schon zu „Materie-Energie“ vereint wurden).Betrachtet man Information als ursächliche (atomare) Größe so ist die Frage: „was ist Information“ eher irrelevant. Dafür rücken Fragestellungen wie „woraus besteht Information“, „worin ist Information“, „was kann ich mit Information machen“ in den Vordergrund.In diesem Unterkapitel soll die erste dieser Fragen: „woraus besteht Information?“ betrachtet werden

  • Inhalt

    • Semiotische Dreidimensionalität

    • Semantik und Pragmatik

    • Semantische Ebenen


2 1 1 semiotische dreidimensionalit t

2.1.1Semiotische Dreidimensionalität

  • Die wohl wichtigste Charakterisierung des Informationsbegriffes entspringt der „Semiotik“ – der Zeichenlehre (Also die Lehre, die sich mit Zeichen bzw. Symbolen befasst) und lässt sich auf den Informationsbegriff übertragen. Demnach haben Informationseinheiten drei Aspekte:

    • die Syntax betrifft das Auftreten einzelnder Informationseinheiten und ihrer Beziehungen untereinander.

    • die Semantik betrifft die Bedeutung der Informationseinheiten und ihre Beziehungen untereinander.

    • die Pragmatik betrifft die Wirkung der Informationseinheiten und ihrer Beziehungen untereinander.

  • Diese drei Aspekte

    • müssen in ihrer Gesamtheit berücksichtigt werden(entweder explizit oder implizit)

    • sind ungewichtet

    • haben keinen Bezug zum informationsverarbeitenden System (z.B. Mensch, Maschine, …)


2 1 2 semantik und pragmatik

2.1.2Semantik und Pragmatik

  • Carl Friedrich von Weizsäcker:

    • Information ist nur, was verstanden wird

    • Information ist nur, was Information erzeugt(die wiederum syntaktische Aspekte hat, verstanden werden muss und Information erzeugen muss, die wiederum …  hermeneutischer Zirkel)

  • Der Aspekt „verstanden werden“ erlaubt keine strenge Formalisierung (denn was bedeutet „verstanden werden“ – wie kann man es messen)sehr wohl lässt sich aber der Aspekt „Information erzeugen“ formalisieren.Beispiel:

    • Person A bittet Person B, das Licht einzuschalten:Sequenz von Zeichen: „B I T T E S C H A L T E D A S L I C H T A N“

    • Person B „interpretiert“ die Zeichenkette = wertet die Semantik, die Bedeutung der Zeichenkette aus: „????“

    • Person B generiert neue Information:Licht = onoder stellt sich einen erleuchteten Raum vor, was neurologisch zu messen ist.

  • Da Semantik und Pragmatik eng miteinander verzahnt sind spricht man auch vom semantopragmatischen Aspekt der Information


2 1 3 semantische ebenen

2.1.3Semantische Ebenen

  • Der semantopragmatischen Aspekt der Information zeigt die Unmöglichkeit eines absoluten Begriffs von Information, d.h. Information ist relativ zu den semantischen Ebenen der beteiligten Systemen.Beispiel (siehe 2.1.2):

    • Person A spricht deutsch, Person B kann kein deutschd.h. die semantischen Ebenen sind völlig disjunkt.Daher ist in diesem Bezugssystem zwar der syntaktische Aspekt von Information, aber keine semantischer und damit (sehr wahrscheinlich;-) auch kein pragmatischer Aspekt und damit auch keine Information vorhanden.

  • In der Realität sind unterschiedliche semantische Ebenen die Regel und verändern sich auch dynamisch:Beispiel: Beim Erlernen der Muttersprache testet ein Kleinkind zunächst Laute. Bei einer positiven Reaktion (z.B. Ma-Ma) erfolgt rudimentäre Wortbildung, die mit dem Semantikverständnis von Worten zu komplexeren syntaktischen Strukturen (Sätzen) mit komplexeren semantischen Strukturen weiterentwickelt werden.

  • In der Informatik strebt man oft (z.B. bei einer Datenkommunikation) gleichartige semantische Ebenen an.


2 2 nachrichtentechnische definition nach shannon

2.2Nachrichtentechnische Definition (nach Shannon)

  • Information hat vielfältige Repräsentationsformen. Noch vor Entstehen der Informatik als Wissenschaft hat Claude Elwood Shannon (1916-2001) wichtige Maßzahlen zur Erfassung von Information definiert. Dabei geht er von der nachrichtentechnischen Repräsentation von Information, der „Nachricht“ aus.Diese Repräsentation von Information hat „eigentlich“ nur syntaktische Aspekte (im Sinne der „Semiotischen Dreidimensionalität), denn es wird weder nach dem Sinn der Nachricht gefragt, noch nach deren Konzequenz.Dieses Unterkapitel stellt diese Maßzahlen und deren Grundlagen dar.

  • Inhalt:

    • Nachricht

    • Informationsgehalt einer Nachricht

    • Informationsgehalt eines Zeichens

    • Mittlerer Informationsgehalt

    • Informationsgehalt des Menschen


2 2 1 definition nachricht

2.2.1Definition: Nachricht

  • sei Alphabet X: Menge von Symbolen/Zeichen X = {x1, x2, ... xn}

  • Eine Zeichenkette (ein Wort) der Länge n über X ist eine Folge von n Zeichen aus X (ein n-Tupel über X)

    • Beispiel:X={a,b}Worte über X:{a,b,ab,ba,aba,abb,baa,bbb, ...}Worte der Länge n mit n=3:{aaa,aab,aba,abb,baa,bab,bba,bbb}

  • Die Menge aller n-Tupel über X ist das n-facheKreuzprodukt X  X  ...  X (n mal), bezeichnet als Xn

    • |Xn| = | X  X  ...  X | = |X| * |X| * ... * |X| = |X|n

    • Die Anzahl der Elemente alle Worte mit der exakte Länge n ist |X|n

  • Wird eine Zeichenkette übermittelt, so spricht man von Nachricht Nx

Informationsübetragung(nach Shannon, Hartley,Weaver und Wiener)

Sender

Kanal

Empfänger

Störung


2 2 2 definition informationsgehalt einer nachricht

Ein Maß für die Information (der Informationsgehalt) einer Nachricht Nn,x der Länge n (über ein Alphabet X) ist die kürzeste Länge der Beschreibung, die notwendig ist, um die Nachricht Nn,x aus der Menge aller möglichen Nachrichten der Länge n sicher zu ermitteln

Beispiel:

Information der Nachricht N8,{0,1} : Suche in |{0,1}|8 = 256 Wörtern

Der Informationsgehalt einer aus mehreren (voneinander unabhängigen) Zeichen bestehenden Zeichenkette ist gleich der Summe der Informationen der einzelnen Zeichen:

1 * ld(|X|) + 1* ld(|X|) + ... + 1* ld(|X|) = n * ld(|X|) = ld(|X|n)

obere Hälfte ?

Optimal mit binärem Suchen

Anzahl Fragen:ld(|Xn|) = ld(|X|n) = n ld(|X|)

ja

nein

obere Hälfte ?

obere Hälfte ?

ja

nein

ja

nein

...

2.2.2Definition: Informationsgehalt einer Nachricht


2 2 3 definition informationsgehalt eines zeichens

2.2.3Definition: Informationsgehalt eines Zeichens

  • Idee:

    • Der Informationsgehalt eines Symbols xi hängt von der Wahrscheinlichkeit seines Auftretens ab: Je seltener ein Symbol auftritt, desto höher ist sein Informationsgehalt: h(xi) = f(1/p(xi))

  • Definition nach Shannon (ca. 1950):Der Informationsgehalt h (Einheit bit) eines Symbols xi ist definiert als der Logarithmus Dualis des Reziprokwertes der Wahrscheinlichkeit, mit der das Symbol auftritt:h(xi) = ld(1/p(xi)) = -ld p(xi)


2 2 3 beispiel informationsgehalt

Umrechnungsregel des ld in den 10er-Logarithmus (lg)

lg b

log c b

 3,322 lg b

log a b =

mit a = 2, c = 10 gilt:

ld b =

lg 2

log c a

2.2.3Beispiel: Informationsgehalt

  • Beispiel: Sei die Wahrscheinlichkeit von E = 0,5 und die von H = 0,25

    • Informationsgehalt des Zeichens „E“ :hE = ld (1/0.5) = 1bit

    • Informationsgehalt des Zeichens „H“ :hH = ld (1/0,25) = 2 bit

    • Informationsgehalt der Zeichenkette „EHE“hEHE = ld(2) + ld(4) + ld(2) = ld(2 * 4 * 2) = 4 bit


2 2 4 definition mittlerer informationsgehalt

2.2.4Definition: Mittlerer Informationsgehalt

  • Kennt man die Einzelwahrscheinlichkeiten aller möglichen Symbole einer Symbolsequenz, so ist der mittlere Informationsgehalt Hs der Symbole s (Entropie der Quelle) definiert als:Hs = S (p(xi) * h(xi)) = S (p(xi) * ld(1/p(xi))) = - S( p(xi) * ld(p(xi)))

  • Der mittlere Informationsgehalt Hs,n einer Symbolkette der Länge n ist:Hs,n = Hs * n

  • Beispiel

d.h. die Symbole haben

einen mittleren Informa-

tionsgehalt von 1,5 bit.

Hs = 0,5 * 1bit + 0,25 * 2bit + 0,25 * 2bit = 1,5 bit


2 2 5 informationsaufnahme des menschen

2.2.5Informationsaufnahme des Menschen

  • Beim Lesen (eines deutschen Textes) erreicht der Mensch eine Geschwindigkeit von ca. 25 Zeichen/sec

    • das entspricht 25 * 2 Bit (mittleren Informationsgehalt in der deutschen Sprache) = 50 Bit/sec

    • dieser Wert ist unabhängig vom Alphabet - kann also auch z.B. im chinesischen erreicht werden (weniger Zeichen/sec, größerer mittlerer Informationsgehalt).

  • Nachrichten, die mit anderen Medien dargestellt werden, können ca. genauso schnell verarbeitet werden.

  • Aufnahme des Menschen

    • Bewusst aufgenommen werden ca. 50% von 50 Bit/sec also 25 bit/sec

    • Bei einer Aufnahmedauer von ca. 16 Stunden am Tag ergibt sich eine Lebensinformationsmenge von ca. 3 * 1010 Bit

    • die Speicherkapazität des Gehirns ist mit ca. 1012 Bit auch in der Lage, diese Informationsmenge zu speichern (sogar 100 Mal)

    • Die Lebensinformationsmenge findet auf einer CD-ROM Platz und ist über Glasfaserkabel in wenigen Sekunden zu übertragen.


2 3 algorithmische definition

2.3Algorithmische Definition

  • Betrachten wir folgende Nachrichten (A und B): Nachricht A: 1110111011000110110101100010 Nachricht B: 1111000111100011110001111000nach Shannon ist der Informationsgehalt der ersten Zeichenkette A identisch mit dem der zweiten Zeichenkette B (denn hA(0)=hB(0) und hA(1)= hB(1))Aber: Ist das (intuitiv) wirklich so ?Tatsächlich lässt sich die Information aus Nachricht B leicht (algorithmisch) beschreiben: „4 1en, dann 3 0en, das Ganze 4 mal“Hat man also die Regelmäßigkeit der Nachricht „verstanden“ lässt sich die Information einfacher (kürzer) formulieren. Im Sinne der „Semiotischen Dreidimensionalität“ berücksichtigt die Algorithmische Definition von Information zusätzlich zur Syntax auch die Semantik.

  • Inhalt:

    • Die Turing-Maschine

    • Das Turing-Programm

    • Beispiele


2 3 1 einige fragen

2.3.1Einige Fragen

  • Kann jede Zeichenkette durch Regeln (einen Algorithmus) beschrieben werden.

  • Wie können diese Regeln zur Generierung von Zeichenketten beschieben werden?

  • Gibt es ein Modell, mit dem man solche Regeln formalisieren kann?

    • Wie sieht ein solches abstraktes Model aus ?

    • Gibt es genau ein Model oder mehrere ?

    • Sind diese Modelle äquivalent ?


2 3 2 die turing maschine

2.3.2Die Turing-Maschine

  • Als abstraktes Modell eines Computers beschrieb Alan Turing (1912-1954) 1936 - also noch vor der Erfindung des Digitalrechners - eine nach ihm benannte abstrakte Maschine

  • Formal kann eine Turing-Maschine wie folgt beschrieben werden:

    • Alphabet: A = {a0, ... , an}, der Zeichenvorrat der Turing-Maschine, wobei a0 das Leerzeichen ("blank") darstellt (Oft: a1=0, a2=1)

    • Bandinschrift: B: Z  A eine Zuordnung, die jeder Stelle des rechtsseitig unendlichen Bandes ein Zeichen zuordnet. Dabei wird festgesetzt, dass B(k) = a0 für alle bis auf endlich viele .

    • Kopfposition: k  Z

    • Zustände: eine endliche Menge von Maschinenzuständen.Q = {q0, ..., qm} Darunter sind q0, der Anfangszustand und H  Q , die Menge der Haltezustände, ausgezeichnet.

      • Statt Haltzustände wird oft auch eine Halteaktion angegeben

    • Turing-Tabelle:eine Übergangsrelation: d : A  Q  A  Q  {r, l, n, h}, das jedem (gelesenen) Zeichen in Abhängigkeit eines Zustandes ein neues Zeichen, einen Folgezustand und eine Aktion (r,l,n,h} zuordnet


2 3 3 das turing programm

a1

a2

a3

a4

...

a6

2.3.3Das Turing-Programm

  • Die Aktionen:

    • r (right): das Verschieben des Kopfes nach rechts

    • l (left): das Verschieben des Kopfes nach links

    • optional n (none): keine Bewegung des Kopfes

    • optional h (halt): Impliziter Übergang in einen Endzustand

falls

so ist

die

Maschineim Zustand

das neue

Zeichen

das unter dem

Kopf gelesene

Zeichen

dieAktion

der neueZustand

ak

al

q‘

q

r oder l


2 3 4 beispiel

Das „Busy beaver“-Problem:Wie viele „1“-en kann ein terminierendes Turing-Programm auf einem leeren Band mit einer vorgegebenen Anzahl von Zuständen maximal erzeugen.

In dieser Notation wird statt eines Übergangs in den Haltezustand (z.B. q5) die Aktion „halt“ ausgeführt.

Der Rekord für |Z|=5 liegt bei 4096 „1“en (J.Buntrock, H.Marxen, 1989)

Es wurde gezeigt, dass es möglich ist, mehr als 4098 „1“en zu generieren - allerdings nicht wie.

2.3.4Beispiel

96 Schritte, 13 Einsen

11 Schritte, 6 Einsen


2 3 5 information

2.3.5Information

  • Die algoritmische Definition definiert Informationgehalt:Der algorithmische Informationsgehalt einer Nachricht ergibt sich aus der Länge L des kürzesten Algorithmuses (z.B. Turing-Programms), welches die Nachricht erzeugt.

  • Daraus ergibt sich, dass der algorithmische Informationsgehalt (bis auf eine kleine Konstante) immer kleiner oder gleich dem (nachrichtentechnischen) Informationsgehalt einer Nachricht ist, denn im „einfachsten“ Fall kann die Turing-Maschine die komplette Nachricht auf dem Turingband codieren und besteht aus einem leeren Programm.

  • Es gibt keine Möglichkeit, für beliebige Nachrichten zu bestimmen, ob der algorithmische Informationsgehalt kleiner als der nachrichtentechnische Informationsgehalt (ob es also ein Turing-Programm gibt, welches die Nachricht „geschickter“ codiert).


2 4 darstellung in der informatik

2.4Darstellung in der Informatik

  • Die Wurzeln der Informatik liegen weniger in der Nachrichtentechnik, als vielmehr in der Mathematik. Darum ist die Repräsentation von Information als Nachricht weniger relevant als die Darstellung von Zahlen (in binärer Repräsentation) und algebraischen (bool‘schen) Objekten.In diesem Unterkapitel geht es um diese Repräsentationen.

  • Inhalt

    • Das Bit in der Informatik

    • Die Darstellung des Bit

    • Beispiel

    • Das Byte und mehr


2 4 1 das bit in der informatik

2.4.1Das Bit in der Informatik

  • Definition aus der Informatik:Ein bit ist die Informationsmenge in einer Antwort, auf eine Frage, die zwei Möglichkeiten zulässt:

    • ja /nein

    • wahr/falsch

    • schwarz/weiß

    • ...

  • Der Informationsgehalt eines Zeichens einer zweielementigen Alphabetes mit gleicher Auftretungswahrscheinlichkeit ist(nach Shannon)h = -ld p = -ld 0,5 = 1bit


2 4 2 die darstellung des bit

2.4.2Die Darstellung des Bit

  • Diese zwei Möglichkeiten werden meist mit 0 bzw. 1 codiert

  • Die technische Darstellung erfolgt u.a. mit Hilfe von:

    • Ladung

      • 0 = ungeladen

      • 1 = geladen

    • Spannung

      • 0 = 0 Volt

      • 1 = 5 Volt

    • Magnetisierung

      • 0 = nicht magnetisiert

      • 1 = magnetisiert

    • Licht

      • 0 = kein Licht

      • 1 = Licht

    • Reflexionseigenschaften

      • 0 = reflektiert

      • 1 = reflektiert nicht

    • ...


2 4 3 das byte und mehr

2.4.3Das Byte und mehr

  • Aus bestimmten Gründen

    • Geschwindigkeit von Lese- und Schreiboperationen

    • Darstellungsmöglichkeit „häufiger“ Zeichen (z.B. Alphabet)

    • Darstellungsmöglichkeiten von Zahlen, etc.

      werden in der Informatik oft Vielfache von 8bit-Gruppen verwendet (8bit, 16bit, ...)Eine 8-Bitsequenz heißt ein Byte.

  • Diese 8bit werden manchmal nochmals unterstruktuiert in zwei 4er Gruppen, die dann „Nibble“ heißen.

    • Nibble können geschickt als Hexadezimalziffer dargestellt werden.

  • Bestimmte 2er-Potenzen werden in der Informatik häufig als Maßzahlen (z.B. für Speichergrößen) verwendet:

    • 1 KByte = 210 = 1024 Byte (1 Kilobyte)

    • 1 MByte = 210 * 210 Byte (1 Megabyte)

    • 1 GByte = 210 * 210 * 210 Byte (1 Gigabyte)

    • 1 TByte = 210 * 210 * 210 * 210 Byte (1 Terrabyte)


2 4 zusammenfassung des kapitels

Achtung:

Nicht

verwechseln !

2.4Zusammenfassung des Kapitels

  • Was ist Information

  • Nachrichtentechnische Definition

    • Informationsgehalt

      • eines Zeichens (x)h(x) = ld (1/p(x)) = - ld (p(x)

      • einer Nachricht (n)h(n) = h(n1) + h(n2) + h(n3) + ...

    • Mittlerer Informationsgehalt

      • ein/aller Zeichen(s) (x)H(x) = S p(xi) * h(xi)

      • einer Nachricht (n)n * H(x)

  • Algorithmische Definition

  • Definition in der Informatik

    • Bits und Bytes


Kapitel 3 codes

Kapitel 3Codes

  • Information ist abstrakt: damit Information in einem Rechner verarbeitet werden kann, muss sie in eine für den Rechner verarbeitbare Form transformiert werden.Dabei kann man sich beliebig ungeschickt anstellen. Dieses Unterkapitel beschreibt, wie eine solche Transformation funktionieren kann, welche Möglichkeiten man dabei hat und gibt ein Maß für die Qualität einer Transformation an.

  • Inhalt

    • Definitionen

    • Codes zur Optimierung der Codelänge

    • Codes zur Fehlererkennung und Fehlerkorrektur

    • Beispiele

… und das Wort ward Fleisch

Johannes 1.14


3 1 definitionen

3.1Definitionen

  • … ein paar Definitionen ..

  • Inhalt

    • Definition

    • Willkürliche Codes

    • Fano-Bedingung

    • Mittlere Wortlänge

    • Redundanz


3 1 1 definition code

3.1.1Definition: Code

  • Definition:Seien X,Y zwei Alphabete

    • Eine Codierung ist eine Abbildung C:XnYm aller n-Tupel aus X nach m-Tupel aus Y.

      • oft ist n=1

      • oft ist X,Y = {0,1}

    • Die Worte aus Ym werden Code genannt.

    • Die Umkehrrelation C-1 bezeichnet man als Dekodierung

  • Definition:Ein Code heißt vollständig, wenn alle Wörter aus Xn mit Hilfe der Codierung abgebildet werden können.

  • Definition:Für ein Wort Xin aus C:XinYimist m die Längel(Xin) von C(Xin)(Zur Erinnerung: meist in n=1, d.h. die Codierung bildet ein jeweils ein Zeichen xi auf mehre Zeichen xim ab)

  • Definition:Ein Code heißt Code gleicher Länge, wenn die Anzahl der Symbole auf die ein Wort abgebildet wird, für alle Worte gleich ist(also: l(Xn)=m konstant für alle XnYm).Ansonsten heißt der Code: Code unterschiedlicher Länge


3 1 2 definition eindeutigkeit

Definition:Ein Code heißt eindeutig, wenn C-1 injektiv ist, ansonsten heißt er mehrdeutig

Codes sollten also (meist) so beschaffen sein, dass sie bei der Decodierung eindeutig sind.

Gegenbeispiel:

Problem Dekodierung:

10111100100=101 11100 100(aui)101 11 100 100(aoii)

3.1.2Definition: Eindeutigkeit

mehrdeutig


3 1 3 definition fano bedingung

Fano-Bedingung:Kein Codewort darf Anfang eines anderen Codewortes sein

Beispiel:

Die Fano-Bedingung ist hinreichend aber nicht notwendig

hinreichend: Wenn die Fano-Bedingung erfüllt ist, ist der Code eindeutig

nicht notwendig:Auch eine Codierung, die die Fano-Bedingung nicht erfüllt kann eindeutigsein.Beispiel: a  1, b  10

Anmerkung: Eine Betrachtung der Fano-Bedingung macht „eigentlich“ nur Sinn bei Codes unterschiedlicher Länge (warum ?)

3.1.3Definition: Fano-Bedingung


3 1 4 definition mittlere wortl nge

011100011

yxxzyx

H = 1,5 Bit

L = 1,5 Bit

3.1.4Definition: Mittlere Wortlänge

  • Codiert man die Zeichen eines Alphabetes binär (also mit Sequenzen eines 2-Zeichen-Alphabetes, z.B. 0 und 1) , so versteht man unter der mittleren Wortlänge L eines Codes die mit den Auftrittswahrscheinlichkeiten gewichtete Summe der Längen l(xi) der den einzelnen Symbole entsprechenden CodewörternL = S p(xi) * l(xi)

  • Beispiel


3 1 5 definition redundanz

3.1.5Definition: Redundanz

  • Die mittlere Wortlänge eines Binärcodes ist immer größer oder gleich dem mittleren Informationsgehalt.

  • Die Differenz zwischen mittlerer Wortlänge und mittlerem Informationsgehalt wird als Redundanz R des Codes bezeichnet:R = L - H

  • Die Redundanz bezogen auf die Wortlänge nennt man relative Redundanz r:r = R / L

  • Redundanz ist also ein Maß für die Qualität einer Kodierung (insofern die Länge eines Codes als Qualität angesehen wird)


3 1 6 redundanz beispiel

H= S pi* hi = - S pi* ld(pi) = 0,360+0,464+0,332 = 1,156

L= S pi* li= 0,7+0,4+0,2 = 1,3

R = L - H= 1,3 - 1,156 = 0,144

r = R / L= 0,144 / 1,3 = 0,111

3.1.6Redundanz – Beispiel

  • Beispiel

H

1,5 Bit

L

1,5 Bit

H

1,16 Bit

L

1,3 Bit


3 1 7 codierungsarten

3.1.7Codierungsarten

  • Die Entropiekodierung

    • kodiert ungeachtet der zugrundliegenden Information und betrachtet die zu komprimierten Daten als “reine” Bitsequenz (also nur die Syntax).

    • es werden nur (informationstheoretische) Redundanzen eliminiert, es geht keine Information verloren.

    • unterschiedliche Kompressionsquoten bei unterschiedlichen zu komprimierenden Daten.

  • Die Quellenkodierung

    • ist abhängig von den zu kodierenden Informationen (daher: Quellcodierung). und verwendet dazu die Semantik der zu kodierenden Information.

    • eliminiert für das “Ziel” (z.B. den Menschen) definierte Redundanzen und ist (meist) verlustbehaftet.

    • Spezifika der Informationen können dadurch gut genutzt werden und man erreicht eine wesentlich bessere Kompressionsraten bei "akzeptabler" Qualität.


3 2 huffman codierung

3.2Huffman-Codierung

  • Oft ist es wichtig, einen Code möglichst kurz zu gestalten

    • aus Gründen der Speicherplatzoptimierung

    • aus Gründen der Übertragungskapazitäts-Optimierung

  • Idee

    • Häufige Symbole – kurze Codes, Seltene Symbole – lange Codes

  • Kodierung

    • Die Häufigkeit des Auftretens der Zeichen (oder Zeichenketten) wird bestimmt

    • Die am häufigsten auftretenden Zeichen (oder Zeichenketten) werden mit kurzen Bitfolgen (Huffmann-Code) kodiert

    • Der Huffmann-Code wird zur Kodierung der Bitfolge verwendet

  • Dekodierung

    • Dekodierer besitzt identischen Huffmann-Code (oder bekommt die Zuordnungstabelle explizit übertragen)

    • Dekodierer setzt den Huffmann-Code in Bytefolge um

  • Die Huffmann-Codierung generiert einen vollständigen, eindeutigen Code unterschiedlicher Länge (der die Fano-Bedingung erfüllt)


3 2 1 vorgehen

P(C)=0,09

P(E)=0,11

P(D)=0,13

P(A)=0,16

1

0

1

0

P(CE)=0,2

P(A D)=0,29

1

0

P(C E A D)=0,49

P(B)=0,51

1

0

P(B C E A D)=1,0

3.2.1Vorgehen

  • Der Baum wird von oben nach unten mit den zwei Buchstaben (oder Buchstabengruppen) mit den jeweils kleinsten Wahrscheinlichkeiten schrittweise aufgebaut

sei

P(A) = 0,16

P(B) = 0,51

P(C) = 0,09

P(D) = 0,13

P(E) = 0,11

Kodierung

A = 000

B = 1

C = 011

D = 001

E = 010


3 2 2 verbesserung

3.2.2Verbesserung

  • Codierung ist optimal, wenn sich die Wahrscheinlichkeiten der Zeichen „geschickt“ ergeben

    • „geschickt“ sind Wahrscheinlichkeiten mit negativen 2er-Potenzen.

  • Durch Betrachtung (und Codierung) von Zeichenpaaren, -drillingen, ... , n-Tupeln können solche „geschickten“ Wahrscheinlichkeiten gefunden werden

    • Die Redundanzen lassen sich sogar beliebig verkleinern, weil die Einzelwahrscheinlichkeiten von n-Tupeln beliebig klein werden und dadurch immer „geschickter“ kombiniert werden können.

  • Beispiel:

...

Produkt der Einzelwahrscheinlichkeiten

(Annahme: Auftritt von A,B unabhängig)


3 2 3 beispiel f r tupelbildung

3.2.3Beispiel für Tupelbildung

  • Beispiel


3 3 hamming codierung

3.3Hamming-Codierung

  • Manchmal ist es wichtig, Fehler in einem Code zu erkennen und ggf. zu korrigieren. (z.B. bei der Übertragung)

  • Idee

    • Gezielter Einsatz von Redundanz

    • Nicht alle möglichen Codeworte sind daher gültig

  • Kodierung

    • Dem Code werden zusätzliche Bits hinzugefügt.

    • Die Werte der zusätzlichen Bits stehen in Bezug zu den ursprünglichen Bits

  • Beispiel aus der natürlichen Sprache

    • “Ich studiere in Gießer” – Fehler kann erkannt und behoben werden

    • “Ich liebe rich” – Fehler kann erkannt, aber nicht behoben werden


3 3 1 beispiel ascii

Paritätsbit bei der 7-bit ASCII-Codierung

wähle das 8te Bit so, dass immer eine gerade Anzahl von Bits gesetzt ist (gerade Anzahl = „even parity“, ungerade Anzahl = „odd parity“)

erhält man eine Nachricht mit ungerader Anzahl, so weiß man, dass (mindestens) ein Bit verkehrt ist.

man weiß allerdings nicht welches

man weiß auch nicht, ob nicht mehr als ein Bit verkehrt ist

man weiß bei richtigem parity-Bit auch nicht, ob nicht mehr als 1 Bit verkehrt ist

Idee: den „Abstand“ gültiger Worte so groß wie nötig wählen

3.3.1Beispiel ASCII

ZeichenBinärmit even Parity

@100 00001100 0000 := 1 + 1 = 2

A100 00010100 0001 := 1 + 1 + 0 = 2

B100 00100100 0010 := 1 + 1 + 0 = 2

C100 00111100 0011 := 1 + 1 + 1 + 1 = 4


3 3 2 hamming distanz

3.3.2Hamming-Distanz

  • Definition:Der Hamming-Abstand (die Hamming-Distanz D) zwischen zwei Wörtern ist die Anzahl der Stellen, an denen sich zwei Worte gleicher Länge unterscheiden.

    • Beispiel: Hamming-Abstand von 1100 0000 (A) und 0100 0001 (B) = 2

  • Definition:Der Hamming-Abstand (die Hamming-Distanz D) eines Codes ist der minimale Hamming-Abstand zwischen zwei beliebigen Wörtern des Codes.

    • Beispiel: Hamming-Abstand von ASCII (mit even parity) = 2

  • Einige Konsequenzen:

    • Codes mit Hamming-Distanz = 0 sind nicht eindeutig

    • Bei Codes mit Hamming-Distanz = 1 kann das „Kippen“ eines Bits zu einem anderen gültigen Codewort führen (muss nicht)

    • Bei Codes mit Hamming-Distanz = 2 kann ein Ein-Bit Fehler erkannt werden.


3 3 3 fehlererkennung

3.3.3Fehlererkennung

  • Fehler, bei denen höchstens D-1 Bits gestört sind, können sicher erkannt werden

    • einige andere Fehler können, müssen aber nicht unbedingt erkannt werden können.(genau dann, wenn die Hamming-Distanz zwischen zwei Wörtern eines Codes größer als die Distanz des Codes ist)

  • Fehler werden erkannt, wenn ein Codewort ungültig ist

gültiges Codewort

„nur“ erkennbares Codewort

korrigierbares Codewort

A

B

1-Bit-Fehler

2-Bit-Fehler


3 3 4 fehlerkorrektur

3.3.4Fehlerkorrektur

  • Fehler, bei denen höchsten (D-1)/2 Bits gestört sind, können sicher korrigiert werden

    • einige andere Fehler können, müssen aber nicht korrigiert werden können(genau dann, wenn die Hamming-Distanz zwischen zwei Wörtern eines Codes größer als die Distanz des Codes ist)

  • Falsches Codewort wird dem „nächstmöglichen“ Codewort (d.h. dem mit der minimalen Distanz) zugeordnet.

gültiges Codewort

korrigierbares Codewort

B

A

1-Bit-Fehler

2-Bit-Fehler


3 3 5 hamming

Idee

Jedes Prüfbit stellt die gerade Parität einer gewissen Menge von Bits (einschließlich sich selbst) sicher

Jedes Datenbit kann in mehreren dieser Mengen einbezogen sein

Die Hamming-Methode

Es werden an der 1,2,4,8,... Stelle Prüfbits eingeführt

Jedes Prüfbit hat damit in seiner dualen Stellennummer genau eine Stelle mit einer 1 (1,2,4,8,... = 1,10,100,1000,...)

Alle Stellen im Wort, die an derselben Stelle eine 1 haben (und an den anderen 1 oder 0) werden aufsummiert

1 001,011,101,111, ...also 1,3,5,7, ... Stellen

10  010,011,110,111, ...also 2,3,6,7, ... Stellen

100  100,101,110,111, ...also 4,5,6,7, ... Stellen

Das entsprechende Parity-Bit wird als even-parity Bit gesetzt

Die Hamming-Methode generiert einen eindeutigen, vollständigen Code gleicher Länge

...

8

1

P

D

D

D

P

D

P

P

3.3.5Hamming


3 3 6 beispiel hamming

7

1

0

1

0

1

P

1

P

1

1

0

1

P

1

P

1

1

0

1

P

1

0

1

1

0

1

0

1

P

3.3.6Beispiel Hamming

  • zu kodieren: 1011

  • Prüfbit 1 (001)relevant 011,101,111also Bit 3,5,7Summe = 3  Bit setzen

  • Prüfbit 2 (010)relevant 011,110,111also Bit 3,6,7Summe = 2 Bit löschen

  • Prüfbit 4 (100)relevant 101,110,111also Bit 5,6,7Summe = 2 Bit löschen

  • kodiert: 1010101


3 3 7 beispiel hamming

0

7

1

0

1

0

0

1

0

1

0

1

0

1

1

1

3.3.7Beispiel Hamming

  • Fehlerhafter Code: 1000101

  • Verfahren

    • prüfe alle Parity-Bits

    • k = Summe der fehlerhaften Bitnummern

  • k gibt die Nummer des gestörten Bits an (nur bei 1-Bit Fehler zuverlässig)

  • Hier:

    • Bit1 prüft 3,5,7: falsch

    • Bit2 prüft 3,6,7: ok

    • Bit4 prüft 5,6,7: falsch

    •  k = 1 + 4 = 5

    •  Bit5 muss getauscht werden


3 4 beispiele

3.4Beispiele

  • Anhand zweier Beispiele soll gezeigt werden, wie:

    • die Natur, Gott (oder das fliegende Spaghetti-Monster)

    • der Mensch

      Information codiert

  • Inhalt

    • Genetische Codierung

    • Bildcodierung


3 4 1 genetische codierung

3.4.1Genetische Codierung

  • Beim Menschen ist die Desoxyribonukleinsäure (DNS, engl. DNA) der Träger der genetischen Information und Hauptbestandteil der Chromosomen.

    • Die DNS ist ein kettenförmiges Polymer aus Nukleotiden, die sich in ihren Stickstoffbasen unterscheiden (Thymin/Cytosin bzw. Adenin/Guanin,)

    • das Alphabet des Codes ist also:{Thymin, Cytosin, Adenin, Guanin,} oder auch { T, C, A, G }

  • Je drei aufeinanderfolgende Basen bilden ein Wort

    • Es gibt also pro Wort 43 = 64 Kombination

    • die Wortlänge ist also ld(64) bit = 6 bit

  • Ein Gen enthält etwa 200 Worte

  • Ein Chromosom enthält ca. 104 bis 105 Gene

  • Die Anzahl der Chromosomen pro Zellkern ist beim Menschen 46

  • Die pro Zellkern gespeicherten Daten haben damit ein Volumen von6 bit * 200 * 105 * 46 = 55200 bit * 105 5 * 109 bit * 109 Byte = 1 GByte


2 2 3 bildcodierung

2.2.3Bildcodierung

Datenkompression bei der Bildcodierung (z.B. JPEG, MPEG, …) durchläuft typischerweise vier Schritte:

1.Datenaufbereitung

  • erzeugt eine geeignete digitale Darstellung der Information

  • Bsp.: Zerlegung eines Bildes in Pixelblöcke

    2.Datenverarbeitung

  • erster Schritt der Kompression, z.B. Transformation aus dem Zeitbereich in den Frequenzbereich (z.B. durch Discrete Cosinus Transformation – DCT)

    3.Quantisierung

  • Gewichtung der Amplituden und Zuordnung zu Quantisierungsstufen (nicht notwendigerweise linear)

    4.Entropiekodierung

  • verlustfreie Kompression (z.B. durch Huffmann-Codierung)


3 6 zusammenfassung des kapitels

3.6Zusammenfassung des Kapitels

  • Definitionen

    • Codierung, Code, Vollständigkeit, Länge

    • Eindeutigkeit

    • Fano-Bedingung

    • mittlere WortlängeL = S p(xi) * l(xi)

    • RedundanzR = L - H

    • Codierungsarten

  • Huffmann-Codierung

    • Vorgehen

    • Verbesserungen

  • Hamming-Codierung

    • Beispiel ASCII

    • Hamming-Distanz

    • Fehlererkennung / -korrektur

    • Hamming-Codierverfahren

    • Beispiele

  • Beispiele

    • Genetische Codierung

    • Bildcodierung


Kapitel 4 zeichen und zahlen

Kapitel 4Zeichen und Zahlen

  • Auch wenn Objekte der realen Welt beliebig komplex in Zusammensetzung und Struktur sind, so werden sie meist auf zwei einfache Repräsentationen - als Abstraktion - abgebildet:Zeichen und Zahlen. Dieses Kapitel beschreibt, wie diese Objekte in eine für den Rechner verarbeitbare Form kodiert werden können.

  • Inhalt

    • Kodierung von Zeichen

    • Darstellung von Zahlen

… da schrieb er auf die Tafeln, wie die erste Schrift war

5. Mose 10.4


4 1 kodierung von zeichen

4.1Kodierung von Zeichen

  • Die Wurzeln der Informationscodierung in der Menschheitsgeschichte liegt in der Entwicklung der Schrift. Menschen haben dabei versucht, mündliche Erzählung in Form von Bild-, Silben- oder Buchstabenschriften dauerhaft zu „codieren“. Dabei kommt der Buchstabenschrift im westlichen Kulturbereich eine besondere Bedeutung zu und wird durch Schriftzeichen aus aller Welt zunehmend ergänzt. Diese Entwicklung spiegelt sich auch in folgenden Unterkapiteln wider.

  • Inhalt

    • ASCII

    • EBCDIC

    • UNICODE


4 1 1 ascii tabelle 7bit

4.1.1ASCII -Tabelle (7Bit)

  • American Standard Code for Information Interchange


4 1 1 ascii sonderzeichen

4.1.1ASCII - Sonderzeichen

  • Bedeutung der Sonderzeichen im ASCII-Code


4 1 2 ebcdic tabelle

4.1.2EBCDIC - Tabelle

  • Extended Binary Coded Decimals Interchange Code


4 1 2 ebcdic sonderzeichen

4.1.2EBCDIC - Sonderzeichen

  • Die Bedeutung der Sonderzeichen


4 1 3 unicode

4.1.3Unicode

  • Aktuelle Version 5.0.0 (siehe auch www.unicode.org)

  • Buchstaben und Symbole aus allen wichtigen geschriebenen Sprachen der Welt

    • Amerika, Europa, Mittlerer Osten, Afrika, Indien, Asien, Pazifik

    • Symbole

    • Satzzeichen

    • Sonderzeichen

  • Wird genormt in ISO/IEC 10646

  • Kompatibilität mit ASCII

    • 0000 - 007F: identisch mit 7-bit ASCII

    • 007F - 00FF: Latin-1 Supplement (nationale Sonderbuchstaben)

    • 2500 - 25FF: Blockgraphikzeichen (Box Drawing:╘╚╞╬└┴├...)


4 1 3 unicode www wikipedia org dez 3 06

4.1.3 Unicode (www.wikipedia.org, Dez-3-06)

  • Unicode reserves 1,114,112 (= 220 + 216or 17 × 216, hexadecimal 110000) code points.

  • As of Unicode 5.0.0, 101,063 (9.1%) of these codepoints are assigned, with another 137,468 (12.3%) reserved for private use, leaving 875,441 (78.6%) unassigned. The number of assigned code points is made up as follows:

    • 98,884 graphemes

    • 140 formatting characters

    • 65 control characters

    • 2,048 surrogate characters

  • The first 256 codes correspond with those of ISO 8859-1, the most popular 8-bit character encoding in the Western world. As a result, the first 128 characters are also identical to ASCII.

  • The Unicode code space for characters is divided into 17 planes, each with 65,536 (= 216) code points, although currently only a few planes are used:

    • Plane 0(0000–FFFF): Basic Multilingual Plane (BMP)

    • Plane 1(10000–1FFFF): Supplementary Multilingual Plane (SMP)

    • Plane 2(20000–2FFFF): Supplementary Ideographic Plane (SIP)

    • Planes 3 to 13(30000–DFFFF) unassigned

    • Plane 14(E0000–EFFFF): Supplementary Special-purpose Plane (SSP)

    • Plane 15(F0000–FFFFF) Private Use Area (PUA)

    • Plane 16(100000–10FFFF) Private Use Area (PUA)

  • The cap of 220 code points (excluding Plane 16) exists in order to maintain compatibility with the UTF-16 encoding, which addresses only that range. Currently, about ten percent of the Unicode code space is used. Furthermore, ranges of characters have been tentatively blocked out for every known unencoded script, and while Unicode may need another plane for ideographic characters, there are ten planes available if previously unknown scripts with tens of thousands of characters are discovered. This 20 bit limit is unlikely to be reached in the near future.


4 1 3 unicode beispiele

4.1.3Unicode: Beispiele

  • 05F1

  • FA0E

  • 2603

  • 20AC

  • xxD0 - xxDF

Rejected 22.5.2001


4 1 3 unicode bereiche

4.1.3Unicode Bereiche

Black = Latin scripts and symbols

Light Blue  = Linguistic scripts

Blue  = Other European scripts

Orange  = Middle Eastern and SW Asian scripts

Light Orange  = African scripts

Green  = South Asian scripts

Purple  = Southeast Asian scripts

Red  = East Asian scripts

Light Red  = Unified CJK Han

Yellow  = Aboriginal scripts

Magenta  = Symbols

Dark Grey  = Diacritics

Light Grey  = UTF-16 surrogates and private use

Cyan  = Miscellaneous characters

White  = Unused


4 2 darstellung von zahlen

4.2Darstellung von Zahlen

  • Die Darstellung von Zahlen spielt in der Informatik nach wie vor eine wichtige Rolle. Dabei gibt es unterschiedliche Mengen von Zahlen und auch unterschiedliche Operationen auf Zahlen.Dieses Unterkapitel beschreibt die Grundlagen der Zahlenkodierung, gibt für alle Mengen von Zahlen eine konkrete Kodierung an und führt in die Computerarithmetik ein.

  • Inhalt

    • Zahlensysteme

    • Konvertierung

    • Arithmetik

    • Ganze positive Zahlen

    • Ganze negative Zahlen

    • Gebrochene Zahlen

    • Gleitpunktzahlen

    • Standards


4 2 1 zahlensysteme

4.2.1Zahlensysteme

  • Nicht systematische Zahlendarstellungen, z.B.:

    • Strichliste: I, II, III, IIII, IIII, IIII I, ...

    • römische Zahlen:MIM, IX, ....

  • Systematische Zahlendarstellungen in einem Stellenwertsystem

    • Jede Zahl N lässt sich als Sequenz von Zeichen a idarstellen

    • Die Anzahl der notwendigen unterscheidbaren Zeichen ist B

    • N = S a i* B i

  • Im Dezimalsystem ist B = 10 und die unterscheidbaren Zeichen sind: 0,1,2,3,4,5,6,7,8,9

  • Im Binärsystem ist B = 2 und die unterscheidbaren Zeichen sind: 0,1


4 2 1 zahlensysteme beispiele

4.2.1Zahlensysteme - Beispiele

  • Dezimalsystem: (Basis 10)

    • 199910 =1*103 + 9*102 + 9*101 + 9*100

  • Binärsystem: (Basis 2)

    • 199910 =1*210+1*29+1*28+1*27+1*26+1*23+1*22+1*21+1*20111110011112

  • Hexadezimalsystem (Sedezimalsystem) (Basis 16)

    • Zeichen: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F

    • 199910 =7*162 + 12*161 + 15*160 =7CF16 = 0x07CF = H‘07CF

    • 4 Zeichen einer Binärzahl lassen sich durch eine Hexadezimalziffer darstellen (4 Binärziffern nennt man auch NIBBLE)

  • Oktalsystem (Basis 8)

    • Zeichen: 0,1,2,3,4,5,6,7

    • 199910 =3*83 + 7*82 + 1*81 + 7*80 = 37178

    • 3 Zeichen einer Binärzahl lassen sich durch eine Oktalziffer darstellen


4 2 2 konvertierung intuitivmethode

392539 - 32= 7

7227 - 4= 3

3213 - 2= 1

1201 - 1= 0

0,8125 2-10,8125 - 0,5= 0,3125

0,31252-20,3125 - 0,25 = 0,0625

0,06252-40,0625 - 0,0625= 0

0,1101

100111

4.2.2Konvertierung: „Intuitivmethode“

  • Addition von geeigneten Zweierpotenzen (Dezimalzahl  Dualzahl)

    • positive Zweierpotenzen für Vorkommaanteil

    • negative Zweierpotenzen für Nachkommaanteil

  • Vorgehen (getrennt nach Vor- und Nachkommateil)

    • Suche größte Zweierpotenz, die noch in die Zahl passt

    • Subtrahiere die Zweipotenz von der Zahldaraus ergibt sich die neue Zahl für die Suche der Zweierpotenz

    • Dieses Vorgehen terminiert ...

      • ... beim Vorkommateil: wenn die Zahl = 0

      • ... beim Nachkommateil: wenn die Zahl erreicht ist, vielleicht nie

  • Beispiel:

 39,0812510=100111,011012


4 2 2 konvertierung restwertmethode

4.2.2Konvertierung: Restwertmethode

  • Erzeugen des Hornerschemas (Ausklammern der Basis b)c0 = anbn + an-1bn-1 + ... + a2b2 +a1b1 + a0b0c0 = (( ... (anb + an-1) b + ... + a2) b +a1) b + a0c0 / b = c1 Rest a0 , mit c1= ( ... (anb + an-1) b + ... + a2) b +a1 ,c1 / b = c2 Rest a1 , mit c2= ... (anb + an-1) b + ... + a2 ,...cn / b = 0 Rest an ( terminiert mit cn+1 = 0 )

  • Konversion der Nachkommastellen (folgt aus Hornerschema):

    • Multiplikation mit Basis (bis ganzzahliges Ergebnis oder gewünschte Genauigkeit)

    • Abspalten der Vorkommastelle des Ergebnisses, weiter mit 1.

  • Beispiel

c1

19 : 2 =9Rest 1

9 : 2 =4Rest 1

4 : 2 =2Rest 0

2 : 2 =1Rest 0

1 : 2 =0Rest 1

0,6875 * 2 =1,3751 abspalten

0,375 * 2 =0,750 abspalten

0,75 * 2 =1,51 abspalten

0,5 * 2 =11 abspalten

0,1011

10011


4 2 2 arithmetik

1011

+ 1110

111 Überträge

11001

0 + 0 = 0

0 + 1 = 1

1 + 0 = 1

1 + 1 = 0 Übertrag 1

1101

- 1010

1 Überträge

0011

0 - 0 = 0

0 - 1 = 1 Übertrag 1

1 - 0 = 1

1 - 1 = 0

0 * 0 = 0

0 * 1 = 0

1 * 0 = 0

1 * 1 = 1

1101 * 11

1101

+ 1101

11 Überträge

100111

100111 : 11 = 01101

100

-11

0011

-11

0011

-11

00

4.2.2Arithmetik

  • Addition

  • Subtraktion

  • Multiplikation

  • Division


4 2 3 ganze positive zahlen

00000

10001

20010

30011

40100

50101

60110

70111

81000

91001

1010

1011

1100

1101

1110

1111

Pseudotetraden

4.2.3Ganze positive Zahlen

  • Positive ganze Zahlen werden meist direkt in ihrer binären Darstellung kodiert.

  • Die BCD (Binary Coded Digits) - Darstellung von Zahlen ist eine Mischform aus Dezimal- und Binärdarstellung:

    • Jede Ziffer der Dezimalzahl wird binär dargestellt.

    • Die Darstellung jeder Ziffer erfolgt mit 4 Bits.

    • Die Reihenfolge der Ziffern bleibt erhalten.

    • Beispiele:

      • 70111

      • 530101 0011

      • 12340001 0010 0011 0100

      • 19990001 1001 1001 1001


4 2 4 ganze negative zahlen probleme

4.2.4Ganze negative Zahlen: Probleme

  • Darstellung des Vorzeichens im ersten Bit, z.B.

    0000=01000= 00001=11001=-10010=21010=-20011=31011=-30100=41100=-40101=51101=-50110=61110=-60111=71111=-7

  • Nachteil durch Redundanz der Darstellung der 0

  • Nachteil durch Probleme beim formalen Addieren

    1011 -3+ 0001+1

    1100 -4


4 2 4 ganze negative zahlen zweierkomplement

4.2.4Ganze negative Zahlen: Zweierkomplement

  • Zweierkomplementdarstellung -2n ... +(2n-1)

    • Negative Zahl durch bitweise Komplementierung und Addition von 1(eventl. Überlauf weglassen)

    • 0000=0Beispiel: 30001=11001=-70011 Binärdarstellung0010=21010=-61100 Komplement0011=31011=-51101 Komplement + 1 = -30100=41100=-40101=51101=-30110=61110=-20111=71111=-1

    • Vorteile

      • Darstellung des Vorzeichens im ersten Bit

      • Abdeckung von 16 Zahlen, also keine Redundanz

      • Kein Nachteil durch Probleme beim formalen Addieren

  • Subtraktion durch Addition des Zweierkomplements

    -3 1101 -1 1111+1 +0001-1 +1111

    -2 1110 -2 11110  1110

1. Auf gleiche Länge bringen

2. Bitweise Komplementbildung

3. 1 Addieren

4. Addieren (wie bei Binärzahlen)

5. Überlauf ggf. weglassen


4 2 5 gebrochene zahlen bin rdarstellung

4.2.5Gebrochene Zahlen: Binärdarstellung

  • Darstellung mit Vor- und Nachkommateil

  • Beispiele

    Gebrochene BinärzahlGebrochene Dezimalzahl

    0.10,5

    0.010,25

    111.1117,875

    0.0001 1001 1001 1001 ....0,1

  • Mit 32 Bit lassen sich nur 232 verschiedene Zahlen darstellen.

  • Problem: extrem große und extrem kleine Zahlen lassen sich mit wenigen Bits nicht darstellen

    • Bei 8 Bit mit 4 Vorkomma und 4 Nachkommastellen (ohne Vorzeichen):0000.0001 < n < 1111.11110,0675 < n < 15,9425


4 2 5 gebrochene zahlen exponentialdarstellung

4.2.5Gebrochene Zahlen: Exponentialdarstellung

  • Anforderung

    • sehr große und sehr kleine Zahlen sollen darstellbar sein

      • Masse Elektron = 9 * 10-28 g

      • Anzahl Moleküle pro Mol = 6,022 * 1023

    • die relativen Genauigkeiten sind wichtiger als die absoluten

      • Ältere Quellen geben die Anzahl der Moleküle pro Mol mit 6,065 * 1023 an

      • Eine Änderung in der Mantisse von  0,04 entspricht einer Toleranz von 6,065 / 6,022  1,0071 also ca. 0,7%.

  • Fixkommadarstellung wäre große Verschwendung

    • zur Darstellung dieser beiden Größen wären 194 Bit nötig

      • 87 Bit Vorkommateil

      • 107 Bit Nachkommateil

  • Idee: Signifikante Stellen und Größenordnung werden getrennt

    • Signifikant Masse Elektron: 9

    • Größenordnung Masse Elektron: 10-28


4 2 5 gleitpunktzahlen real darstellung

4.2.5Gleitpunktzahlen: Real Darstellung

  • Darstellung durch Real-Zahlen, bestehend aus drei Teilen:

    • Vorzeichenbit VGibt an, ob die Zahl positiv oder negativ ist

    • Mantisse MWird mit dem Exponenten multipliziert

      • Die Normalform wird erreicht, indem das Komma soweit nach links oder rechts geschoben wird, bis die erste Stelle nach dem Dezimalpunkt die erste von Null verschieden Ziffer ist.Der Exponent wird entsprechend der Verschiebungen erhöht oder vermindert.

    • Exponent EPotenz einer Basiszahl (2) mit der die Mantisse multipliziert wird

      • wird oft in „BIAS“-Darstellung abgelegt, d.h. wird mit 126 addiert um negatives Vorzeichen zu vermeiden.

      • Vorsicht: 126 (nicht 128).Asymmetrisch, da 21 bei der Normalisierung zweimal geschoben wird, 2-1 gar nicht

  • Vorsicht: Bei manchen Maschinen wird so normalisiert, dass die erste Stelle vor dem Komma gleich 1 wird, dann ist der BIAS 127


4 2 5 gleitpunktzahlen umwandlung

4.2.5Gleitpunktzahlen: Umwandlung

  • Umwandlung Dezimalzahl in binäre Gleitpunktzahl (nach IEEE 754)

    • Umwandlung der Dezimalzahl in Binärzahl mit Nachkommateil

    • Verschieben des Kommas nach links oder rechts bis zur Normalform

      • Damit ist erste Nachkommastelle = 1 und daher redundant, kann also in der Mantisse weggelassen werden. 2 * größere Genauigkeit der Mantisse

      • Erhöhen oder Erniedrigen des Exponenten

    • Umwandlung des Exponenten in binäre Form

    • Addition des BIAS =12610 (um negative Exponenten zu vermeiden)auf den Exponenten

    • Das Vorzeichen der Mantisse wird bestimmt: positiv 0, negativ 1

    • IEEE 754 sieht noch eine optionale Rundung der Mantisse vor

  • Nicht jede gebrochene Dezimalzahl lässt sich endlich als gebrochene Binärzahl darstellen (und umgekehrt).

    • Dadurch entstehen Rundungsfehler


4 2 5 gleitpunktzahlen beispiele

4.2.5Gleitpunktzahlen: Beispiele

  • Beispiel: 148,62510

    • Konvertieren:10010100,101

    • Normalisieren:10010100,101 = 0,10010100101*2+8Exponent ist 8.M= 0010100101 (die führende 1 ist in Normalform redundant)

    • Bias addierenE= 12610 + 810 = 13410 = 100001102

    • VorzeichenV= 0

    • Ergebnis:VEEEEEEEEMMMMMMMMMMMMMMMMMMMMMMM01000011000101001010000000000000

  • Beispiel: -2,7510

    • Konvertieren:-10,11

    • Normalisieren:-10,11 = -0,1011*2+2Exponent ist 2.M= 011 (die führende 1 ist in Normalform redundant)

    • Bias addierenE= 12610 + 210 = 12810 = 100000002

    • VorzeichenV= 1

    • Ergebnis:VEEEEEEEEMMMMMMMMMMMMMMMMMMMMMMM11000000001100000000000000000000


4 2 5 gleitpunktzahlen arithmetik

4.2.5Gleitpunktzahlen: Arithmetik

  • Addition/Subtraktion

    • Die Exponenten werden angeglichen, indem die Mantisse des Operanten mit dem kleineren Absolutbetrag entsprechend verschoben wird.

    • Anschließend werden die Mantissen addiert

    • Beim Verschieben können Stellen verloren gehen.

  • Multiplikation

    • Die Mantissen der Operanten werden multipliziert

    • Die Exponenten werden addiert

    • Sind die Exponenten zu groß, kann es zu Exponenten-Overflow kommen

  • Division

    • Die Mantissen der Operanten werden dividiert

    • Der Exponent ergibt sich aus der Differenz des Dividenden und Divisors

    • Ist der Divisor zu klein und/oder der Dividend zu groß kann es zu einem Exponenten-Underflow kommen.Das Ergebnis wird dann zu 0, alle Ziffern sind verloren

  • Nach allen Operationen wird die Normalform ggf. wiederhergestellt


4 2 6 standards

4.2.6Standards

  • Short-128 ... 127(8Bit)

  • Integer-32768 ... 32767(16Bit)

  • Unsigned Int 0 ...65535(16Bit)

  • LongInt -2147483648 ... 2147483647(32Bit)

  • Real nach IEEE 754

    • Float1 VZ-Bit, 8 Bit E, 23 Bit M (32Bit)

    • Double1 VZ-Bit, 11 Bit E, 52 Bit M(64Bit)

    • zwei Varianten 0,5 M < 1 bzw. 1 M < 2

Numbersignexponent mantissa

normalized number0/101 to FEany value

denormalized number0/100any value

zero0/1000

infinity0/1FF0

NaN0/1FFany value but 0


4 2 6 standards beispiel delphi

4.2.6Standards: Beispiel (Delphi)

  • In Borlands Delphi (Pascal) sind folgende Typen festgelegt:

    • TypBereichSignifikantGröße (Byte)

    • Real482,9 x 10^-391,7 x 10^3811-126

    • Single1,5 x 10^-453,4 x 10^387-84

    • Double5,0 x 10^-3241,7 x 10^30815-168

    • Extended3,6 x 10^-49511,1 x 10^493210-2010

    • Comp-2^63+12*63-110-208

    • Currency-922337203685477.580810-208+922337203685477.5808

  • Der generische Typ Real ist in der aktuellen Implementierung mit dem Typ Double identisch.

http://de.wikipedia.org/wiki/Borland_Delphi#Elementare_Datentypen

(7.5.2007)


4 3 zusammenfassung des kapitels

4.3Zusammenfassung des Kapitels

  • Darstellung von Zeichen

    • ASCII

    • EBCDIC

    • UNICODE

  • Darstellung von Zahlen

    • Zahlensysteme

    • Konvertierung

    • Arithmetik

    • Ganze positive Zahlen

    • Ganze negative Zahlen

    • Gebrochene Zahlen

    • Gleitpunktzahlen

    • Standards


Kapitel 5 strukturen

Kapitel 5Strukturen

  • Information aus der realen Welt werden in einem informationsverarbeitenden System als Daten abgelegt. Diese stellen also eine (vereinfachte) Abstraktion der Wirklichkeit dar und spiegeln in vielen Fällen die Strukturen der Wirklichkeit wider.In diesem Kapitel wird ein Überblick über die wichtigsten abstrakten Datenstrukturen gegeben, wobei dieser Begriff zum Begriff des „Datentyps“ erweitert wird.Anmerkung: Dieses Kapitel abstrahiert die Objekte mit denen Sie in „Einführung in die Programmierung“ umgehen. Dort werden diese abstrakten Objekte konkret für Java vorgestellt.

  • Inhalt

    • Datenstrukturen - Datentypen

    • Datentypen: Ein Überblick

    • Konkrete Datentypen

    • Abstrakte Datentypen

… da schied Gott das Licht von der Finsternis

1. Mose 1.4


5 1 datenstrukturen datentypen

5.1Datenstrukturen - Datentypen

  • In der Literatur wird meist der Begriff „Datenstruktur“ verwendet. In diesem Unterkapitel soll der Unterschied zwischen diesem Begriff und dem Begriff des „Datentyps“ erläutert werden.

  • Inhalt

    • Datenstrukturen

    • Datentypen

    • Variablen eines Datentyps


5 1 1 datenstrukturen

5.1.1Datenstrukturen

  • In der Informatik werden Objekte der realen oder abstrakten Welt erfasst

    • Bei der Erfassung beschränkt man sich möglichst auf die für den weiteren Transport / Speicherung/Verarbeitung/Umsetzung notwendige Information

  • Zur internen Repräsentation werden diese Objekte abstrahiert

    • Zur Abstraktion gehört die Erkennung von Strukturen - zunächst im Sinne einer Aggregation.

    • Also

      • Aus welchen Teilobjekten bestehen Objekte ?

      • In welchem Verhältnis stehen die Teilobjekte zueinander ?

      • Welches sind die „atomaren“ Teilobjekte ?

    • es existieren noch weitere strukturelle Beziehungen (z.B. Vererbung)

  • Anschließend werden diese Objekte typisiert.

    • Typisierung ist die Einteilung von abstrakten internen Objekten in Gruppen mit gleichen oder ähnlichen Eigenschaften.


5 1 2 datentypen

Typen sind also nicht die intern repräsentierten Objekte, sondern beschreiben die Eigenschaft einer Gruppe von Objekten.

Zu diesen Eigenschaften gehören:

Struktur

Wertebereich

anwendbare Operatoren, Funktionen, Relationen

Beziehungen zu anderen Typen

interne Repräsentationsweise

Einige Anmerkungen::

Der Begriff „Datentyp“ ist weitergehend als der Begriff „Datenstruktur“

In der Objektorientierten Programmierung wird statt „Datentyp“ auch der Begriff „Klasse“ verwendet (Klassen beschreiben mehr Eigenschaften)

Konkrete Repräsentanten eines Datentyps werden (u.a) „Variable“ oder- bei OO-Sprachen - „Instanz“ genannt

5.1.2Datentypen

Beispiel:

Imaginäre Zahlen


5 1 3 variable eines datentyps

5.1.3Variable eines Datentyps

  • Einen speziellen (rechnerinternen) Repräsentanten eines Datentyps bezeichnet man als Variable. Die Festlegung, von welchem Datentyp eine Variable ist, bezeichnet man als Variablendeklaration.

    • Die Zuordnung eines Typs „Typ“ an eine Variable X wird (zunächst) wiefolgt notiert: var x : Typ;

  • Eine Variable hat alle Eigenschaften eines Datentyps.Zusätzlich dazu hat eine Variable:

    • einen konkreten Wert.

      • Der Wert muss aus dem Wertebereich des Datentyps sein (oder undefiniert)

      • Die Zuweisung eines Wertes „Wert“ an eine Variable X sei (zunächst) wie folgt notiert: x = Wert;

    • einen konkreten Speicherplatz

      • Dieser Speicherplatz ist so dimensioniert, dass die Struktur der Variable abgebildet werden kann

      • Dieser Speicherplatz wird (meist) implizit durch die Deklaration zugeordnet

  • Beispiel:var x : Datentyp; // x ist vom Typ: „Datentyp“x = 531; // Zuweisung von 531 an X


  • 5 2 datentypen berblick

    5.2Datentypen: Überblick

    • Nachdem sich nun der Begriff des „Datentyps“ als Oberbegriff der „Datenstruktur“ erwiesen hat, konzentrieren wir uns im Rest des Kapitels auf wichtige Datentypen.In diesem Unterkapitel wird ein Klassifikationssystem für die in der Informatik verwendeten Datentypen aufgestellt und kurz erläutert

    • Inhalt

      • Klassifikation der Datentypen

      • Erläuterung der Klassifikation


    5 2 1 klassifikation der datentypen

    Boolean

    (Wahrheitswert)

    Integer(Ganzzahl)

    Char (Zeichen)

    Enumeration (Aufzählung)

    5.2.1Klassifikation der Datentypen

    Datentypen

    Konkrete

    Abstrakte

    Idealisierte

    Einfache

    Pointer(Zeiger)

    Strukturierte

    ...

    Ordinale

    Real

    (Fließkomma)

    Array (Feld)

    Record (Verbund)

    Union(Variantenverb.)

    ...


    5 2 2 erl uterung der klassifikation

    13

    insert (Element)

    6

    61

    delete (Element)

    search (Element)

    2

    12

    15

    79

    5.2.2Erläuterung der Klassifikation

    • Idealisierte Datentypen

      • aus der Mathematik bekannte Datentypen: R, N, Z, ...

      • Variablen dieser Typen sind oft nicht endlich darstellbar (Bsp: 2)

      • In einem Computer-Algebra-System symbolisch darstellbar (Bsp: 2^( 1/2))

    • Konkrete Datentypen

      • in einem Rechner von Hard- oder Software bereitgestellte Datentypen

      • entweder vordefiniert oder durch den Benutzer definierbar

    • Abstrakte Datentypen

      • verbergen ihren inneren Aufbau vor dem Benutzer

      • bestehen aus beliebigen Strukturen über konkrete/idealisierte Datentypen, sowie aus Zugriffsfunktionen bzw. Prozeduren

      • Beispiel:Baum


    5 3 konkrete datentypen

    5.3Konkrete Datentypen

    • Die am häufigsten abstrahierten Objekte der realen Welt sind, zumindest was die für eine weitere Verarbeitung notwendigen Informationen betrifft, einfach strukturiert und lassen sich demnach mit konkreten Datentypen abbilden.Dieses Unterkapitel gibt einen Überblick über alle konkreten Datentypen und beschreibt diese.

    • Inhalt

      • Einfache Datentypen

      • Strukturierte Datentypen

      • Verweise


    5 3 1 einfache boolean wahrheitswert

    5.3.1Einfache: Boolean (Wahrheitswert)

    • zur Darstellung von Wahrheitswerten

    • Wertebereich: true, false

      • intern in manchen Programmiersprachen als 1 bzw. 0 dargestellt

    • Operatoren: und, oder, nicht, Vergleiche, ...

      • Operatoren entsprechend der bool‘schen Algebra

      • oft auch allgemeine arithmetische Operationen möglich

      • Vorsicht vor Integer-Arithmetik mit Boolean-Variablen

    • Notation:var booleanVar : boolean;

    • Beispiel:var switch : boolean;switch = false; // = 0 „Bool-Literal“switch = not(switch); // = not(0) = 1switch = switch and not(switch); // = 1 and 0 = 0switch = switch or not (switch); // = 0 or 1 = 1

    Wir müssen uns gleich angewöhnen die „Dinge“ so zu bezeichnen, wie sie in der Informatik bezeichnet werden:Schlüsselwortvar (Variablen)Bezeichnerswitch Schlüsselzeichen(-wort): (Typ)Bezeichnerboolean Schlüsselzeichen(-wort);Bezeichnerswitch Operator= (Boolean)Literalfalse Schlüsselzeichen(-wort);


    5 3 1 einfache integer ganzzahl

    5.3.1Einfache: Integer (Ganzzahl)

    • zur Darstellung ganzer Zahlen mit oder ohne Vorzeichen

    • Wertebereich: Unterschiedlich

      • unsigned integer: Ganze Zahlen ohne Vorzeichen ( 0... 65535 )

      • oft 16 bit bzw. 32 bit als ‚short int‘ bzw. ‚long int‘ bezeichnet

      • Vorsicht:16 bit Integer ist verdammt wenig ((± 32267)Speicherplatz ist nicht mehr teuer  benutzen Sie ‚long int‘(Ausnahmen bestätigen die Regel)

    • Operatoren: Grundrechenarten, Vergleiche

      • Operatoren entsprechend der „klassischen“ Algebra

    • Notation:var integerVar : integer;

    • Beispiel:var i : integer;i = 1; // = 1 „Integer-Literal“ i = i + 32;´ // = 1 + 32 = 33i = i / 17; // = 33 / 17 = 1 !i = i + 65535; // bei unsigned Int.: Fehler !


    5 3 1 einfache char zeichen

    5.3.1Einfache: Char (Zeichen)

    • zur Darstellung von Zeichen

      • Vorsicht:Typischerweise wird die ASCII-Codierung zugrundegelegt,kann aber auch Unicode sein

    • Wertebereich: Alle Zeichen

      • Intern codiert als ASCII oder - neuerdings immer öfter - als UnicodeASCII: 8 Bit (7 benutzt), Unicode: 16 Bit

      • Intern oft als Integer repräsentiert

    • Operationen: Vergleich

      • oft auch allgemeine arithmetische Operationen möglich

      • Vorsicht vor Integer-Arithmetik mit char-Variablen

    • Notation:var charVar : char;

    • Beispiel:var symbol : char;symbol = „A“; // = „A“ „Char-Literal“symbol = symbol + 32;´ // = „A“ + 32 = „a“symbol = symbol - 128; // = „a“ - 128 = Fehler


    5 3 1 einfache enum aufz hlung

    5.3.1Einfache: Enum (Aufzählung)

    • zur Darstellung endlicher benutzerdefinierter Wertebereich

      • Es ist guter Stil, Mengen mit (garantiert) kleiner Mächtigkeit (<10) als Enum-Type zu deklarieren, anstatt sie z.B. als Integer zu kodieren.

      • Intern werden Enum-Werte oft als Integer abgelegt

    • Operatoren: Vergleich

      • oft auch allgemeine arithmetische Operationen möglich

      • Vorsicht vor Integer-Arithmetik mit Enum-Variablen

    • Notation:var enumVar : enum { Wertemenge };

    • Beispiel:var ampelfarbe : enum {gruen,gelb,rot} ;ampelfarbe = gruen; // = gruen „Enum-Literal“ // Vorsicht: C++ erlaubt das ampelfarbe = ampelfarbe +1 ; ´ // = gruen + 1 = gelbampelfarbe = ampelfarbe +1 ; ´ // = gelb + 1 = rotampelfarbe = ampelfarbe +1 ; ´ // = rot + 1 = Fehler !


    5 3 1 einfache real flie komma

    5.3.1Einfache: Real (Fließkomma)

    • zur näherungsweisen Darstellung reeller Zahlen

    • Wertebereich: Unterschiedliche Genauigkeiten und Wertebereiche

      • Wertebereich entspricht typischerweise der IEEE 754 Norm, also:

        • Float: 32 bit

        • Double: 64 bit

    • Operationen: Grundrechenarten, erweiterte Arithmetik, Vergleich

    • Notation:var realVar : real;

    • Beispiel://--- Variable declaration --------------------------var pi, flaeche, radius : real; // all real !//--- Initialisation --------------------------------pi = 3,141; // needs not to be more accurateradius = 5; // might be changed by user//--- Computation of surface ------------------------flaeche = 2 * pi * (radius ^ 2); // common formula


    5 3 2 strukturierte array feld

    5.3.2Strukturierte: Array (Feld)

    • Arrays sind eine Aggregationen von Daten des gleichen Typs(des „Basistyps“) Aggregation := Zusammenfassung, Anhäufung, Angliederung

      • Die Grenzen des Arrays sind (meist) statisch bestimmt

    • Operation: Auswahl

      • Die Auswahl eines Datenelementes erfolgt über einen ganzzahligen Index über den (Auswahl-)Operator „ [ ] “

      • Vorsicht: Zugriff außerhalb des deklarierten Bereiches führt zu Fehlern

    • Notation:var arrayVar : array[min .. max] of Datentyp

    • Beispiele

      • Eindimensionales array:var Vektor : array[1..4] of real;

      • Zweidimensionales array:var Matrix : array[1..3] of array[1..2] of real;

      • Operatorvar m : array[1..3] of array[1..2] of real;var v : array[1..4] of real;v[3] = 5,03; v[4] = 4,12;m[1][2] = v[3] * 12 - v[4];


    5 3 2 strukturierte record verbund

    5.3.2Strukturierte: Record (Verbund)

    • Verbunde sind Aggregationen von Daten möglicherweise unter-schiedlichen Typs

      • manchmal auch „structure“ oder „struct“ genannt

    • Operation: Auswahl

      • Die Auswahl erfolgt durch Angabe des Komponentennamens(durch einen Punkt vom Variablennamen getrennt)

    • Notation:var recordVar : record { komponent1 : type1; ... };

    • Beispiel:var d : record{ tag : Integer; monat : Integer; }; d.monat = 10; d.tag = 20;


    5 3 2 strukturierte variant record variantenverb

    5.3.2Strukturierte: Variant Record (Variantenverb.)

    • Verbunde, deren Struktur mögliche Alternativen zulassen

      • manchmal auch „union“ genannt

      • lassen „Varianten“ eines Record-Types zu

    • Operation: Auswahl (wie bei records über Punkt-Operator)

    • Notation:var recVar : record { komponent1 : type_1; ...;TAGGED TYPE case variant (variant1,...) of { variant1 : type_n; ... } }

      • Unterelement „variant“ implizit definiert bei „tagged type“

      • Nur ein Unterelement aus variant1, ... (sinnvoll) verwendbar

    • Beispiel:var adam,eva : record { name : array [1..20] of char;adam.sex = m; case sex (m,f) of {adam.muscle = 20,5; f: {IQ: integer};eva.sex = f; m: {muscle: real}; // in cmeva.IQ = 132;}


    5 3 2 strukturierte variant record

    var adam,eva : record { name : array [1..20] of char;adam.sex = m; case sex (m,f) of {adam.muscle = 20,5; f: {IQ: integer;} eva.sex = f; m: {muscle: real;}} eva.IQ = 132;}

    Umsetzung:

    Variant Records mit „Untagged Types“ (z.B. C, C++ : Union) (2. Variante)struct { char[20] name;enum {m,f} sex; // ...adam.sex = m; union {adam.muscle = 20,5; int IQ;eva.sex = f; real muscle;} // in cmeva.IQ = 132;} adam, eva;

    5.3.2Strukturierte: Variant Record

    name

    sex

    IQ /muscle


    5 3 2 vereinfachung der notation type

    5.3.2Vereinfachung der Notation („type“)

    • var Person : record { surname : array [1..20] of char; forename : array [1..20] of char; birthday : record { year : integer; month : enum {jan,...}; day : integer; }; };var Akt_Datum : record { year : integer; month : enum {jan,feb,...}; day : integer; };

    • In (fast) allen Programmiersprachen ist es möglich, beliebig strukturierte Datentypen neu zu bezeichnen und diese Typ-Bezeichner wie vordefinierte Typen zu verwenden:

      • Notation: type NeuTyp : Typ;

      • Beispiel:type Datum : record { year : integer; month : enum {jan,feb,...}; day : integer; }; var Person: record {surname : array [1..20] of char; forename : array [1..20] of char; birthday : Datum }; var Akt_Datum: Datum;


    5 3 3 pointer zeiger verweis

    5.3.3Pointer (Zeiger, Verweis)

    • Zeiger-Datentypen sind durch folgende Eigenschaften gekennzeichnet:

      • Die Struktur ist identisch der eines Integer-Datentyp (also oft 16,32,... Bit)

      • Der Wertebereich ist der des Adressbereiches eines Rechnersystems,der zusätzliche Wert „nil“ bezeichnet einen ungültigen Zeiger.

      • Operatoren sind:

        • Erzeugen eines Zeigers (Referenzierung &)

        • Zugriff auf verwiesenen Bereich (Dereferenzierung *)

        • Integer-Operatoren (Vorsicht !!!!)

    • Notation:var pointerVar : *Type;

    • Beispiel:var x : *Integer; // Deklarationvar y,z : Integer; // Deklarationen y = 5; // Initialisierung der Variablen y x = &y; // Referenzieren: x ist Zeiger auf yx* = 2; // Derefenzierung: das worauf x zeigt wird zu 2z = y; // Variable z bekommt den Wert von Variable y zugewiesen.// z hat jetzt den Wert 2


    5 3 3 pointer beispiel

    Vorsicht:: Werte oft undefiniert

    1

    2

    3

    4

    5

    6

    7

    8

    9

    23

    24

    25

    26

    27

    28

    Wortadressen

    nil

    0

    ...

    1

    2

    3

    4

    5

    6

    7

    8

    9

    23

    24

    25

    26

    27

    28

    nil

    5

    ...

    1

    2

    3

    4

    5

    6

    7

    8

    9

    23

    24

    25

    26

    27

    28

    25

    5

    ...

    1

    2

    3

    4

    5

    6

    7

    8

    9

    23

    24

    25

    26

    27

    28

    25

    2

    ...

    1

    2

    3

    4

    5

    6

    7

    8

    9

    23

    24

    25

    26

    27

    28

    2

    2

    ...

    5.3.3Pointer: Beispiel

    • Bsp.:x: *Integer; // Deklarationy : Integer; // Deklarationy = 5; // Initialisierung der Variablen yx = &y; // Referenzieren: x ist Zeiger auf yx* = 2; // Dereferenzierung: das worauf x zeigtx = 2; // Zuweisung ohne Dereferenzierung !


    5 3 3 pointer dynamische datentypen

    Huffman(Bsp. aus Kap.2)

    B

    C

    E

    D

    A

    5.3.3Pointer: Dynamische Datentypen

    • Mit konkreten, d.h. einfachen und strukturierten Datentypen lassen sich nur statische Struktur aufbauen

      • d.h. Strukturen, deren Speicherbedarf beliebig aber fest sind

      • Bem.: Die Beliebigkeit ist begrenzt durch die Gesamtspeicherkapazität

    • Mit Zeiger-Datentypen lassen sich Strukturen aufbauen, die sich dynamisch auf- und abbauen lassen

      • d.h. Strukturen, deren Speicherbedarf sich dynamisch verändern kann

      • d.h. der Speicherplatz muss auch dynamisch organisiert werden.

      • Bem.: Auch hier ist die Beliebigkeit begrenzt durch die Gesamtspeicher-kapazität

    • Beispiel: type knoten : record{ symbol : char; links : *knoten; rechts : *knoten;} var wurzel : knoten


    5 3 4 beispiel kombinierte datentypen

    Um nun beliebig komplexe Strukturen der „realen“ Welt in einem Rechensystem abbilden zu können, kann man die vorgestellten Datentypen beliebig miteinander Kombinieren

    Beispiel.:

    type Person : record {type Date : record {

    surname : array [1..20] of char; year : integer;

    forename : array [1..20] of char; month : enum {jan,feb,...};

    birthday : Date; day : integer;

    next : *Person;}

    previous : *Person;

    }

    5.3.4Beispiel: Kombinierte Datentypen


    5 4 abstrakte datentypen

    5.4Abstrakte Datentypen

    • Grundsätzlich lassen sich alle Objekte der realen Welt ausschließlich mit Hilfe einfacher Datentypen abbilden. Diese Abbildung ist aber meist „unnatürlich“, weil sie die Struktur realer Objekte nicht ausreichend berücksichtigt. Abhilfe schaffen hier strukturierte Datentypen, die allerdings grundsätzlich nur endliche Objektmengen repräsentieren können. Hier schaffen Zeigertypen Abhilfe.

    • Kann man nun mit diesen Mitteln Strukturen realer Objekt natürlich abbilden, so fehlen diesen abstrakten Datentypen einige der Eigenschaften, die konkreten Datentypen von Datenstrukturen unterscheiden, dies sind insb.

      • Operationen und

      • Beziehungen zu anderen Typen.

    • Einen vertieften Einblick in die bunte Welt abstrakter Datentypen bietet die Vorlesung des 2. Semesters

    Datenstrukturen


    5 5 zusammenfassung des kapitels

    Datentypen

    Konkrete

    Abstrakte

    Idealisierte

    Einfache

    Pointer(Zeiger)

    Strukturierte

    ...

    Ordinale

    Real

    (Fließkomma)

    Array (Feld)

    Record (Verbund)

    Union(Variantenverb.)

    ...

    Enumeration (Aufzählung)

    Boolean

    (Wahrheitswert)

    Integer(Ganzzahl)

    Char (Zeichen)

    5.5Zusammenfassung des Kapitels

    • Wir sind damit auch an die Grenzen dessen gelangt, was in dieser Vorlesung über die „Statik“ von Objekten gesagt werden soll und wenden uns einem noch spannenderem Themenbereich zu ;-)


    Kapitel 6 algorithmus

    Kapitel 6Algorithmus

    • In den vorangegangenen Kapiteln wurde, aufbauend auf dem Begriff der Information, beschrieben, wie die statischen Objekte der Informatik aussehen und notiert werden können.In diesem Kapitel wird aufgezeigt, wie man die Verarbeitung dieser Objekte (also die Dynamik) beschreiben kann. Wesentlicher Begriff dabei ist der Begriff des Algorithmus

    • Inhalt

      • Ein Beispiel

      • Definition

      • Die Strukturelemente

      • Strukturierung

      • Blockung

      • Iteration und Rekursion

      • Zusammenfassung

    … und Vögel sollen fliegen auf Erden

    1. Mose 1.20

    Teile dieses Kapitels sind aus:

    R.Manthey: Vorlesung Informatik 1, Uni Bonn, 2001


    6 1 ein beispiel

    6.1Ein Beispiel

    • Zunächst soll ein kleines Beispiel in eine mögliche Aufgabenstellung aus dem (bekannten) Bereich der Mathematik einführen und dadurch auch eine (eingeschränkte) Vorstellung über die Aufgaben und Elemente eines Algorithmuses geben.

    • Inhalt

      • Das Problem (Beispiel)

      • Ein Algorithmus I

      • Ein Algorithmus II

      • Vergleich der Algorithmen

      • Ein Algorithmus III

      • Fragestellungen

      • Ein weiterer Algorithmus


    6 1 1 das problem

    +

    x1,2= -p/2 p2/4 - q

    -

    +

    x1,2= -8/2 82/4 - 7

    = -4 3

    -

    x1 = -1

    x2 = -7

    +

    -

    6.1.1Das Problem

    • Eine quadratischen Gleichung:

    • Allgemeine Darstellung der quadratischen Gleichung

    • Allgemeine Lösung der quadratischen Gleichung

    • Lösung der quadratischen Gleichung

    x2 + 8x + 7 = 0

    x2 + px + q = 0


    6 1 3 ein algorithmus i

    +

    x1,2= -p/2 p2/4 - q

    -

    1.Lies die Zahlen p und q ein

    2.Berechne die Zahl w = p2/4 - q

    3.Berechne die Zahl x1 = -p/2 + w

    4.Berechne die Zahl x2 = -p/2 - w

    5. Gib x1 und x2 als Ergebniss aus

    6.1.3Ein Algorithmus I

    • Ein Algorithmus

    Eingaben

    Zuweisungen

    Berechnungen

    Konstante

    Ausgaben

    Variable


    6 1 4 ein algorithmus ii

    FHSymbol1

    +

    x1,2= -p/2 p2/4 - q

    -

    1.Lies die Zahlen p und q ein

    2.Berechne die Zahl p/2; Nenne diese Zahl a

    3.Berechne die Zahl a2 ; Nenne diese Zahl b

    4.Berechne die Zahl b-q; Nenne diese Zahl c

    5.Berechne die Zahl c; Nenne diese Zahl d

    6.Berechne die Zahl -a; Nenne diese Zahl e

    7.Berechne die Zahl e + d; Nenne diese Zahl x1

    8.Berechne die Zahl e - d; Nenne diese Zahl x2

    9. Gib x1 und x2 als Ergebniss aus

    6.1.4Ein Algorithmus II

    • Ein zweiter Algorithmus

    Es gibt (oft unendlich) viele Algorithmen zur

    Lösung eines Problems


    6 1 5 vergleich der algorithmen

    FHSymbol1

    Berechne die Zahl w = p2/4 - q

    Berechne die Zahl x1 = -p/2 + w

    Berechne die Zahl x2 = -p/2 - w

    Berechne die Zahl p/2; Nenne diese Zahl a

    Berechne die Zahl a2 ; Nenne diese Zahl b

    Berechne die Zahl b-q; Nenne diese Zahl c

    Berechne die Zahl c; Nenne diese Zahl d

    Berechne die Zahl -a; Nenne diese Zahl e

    Berechne die Zahl e + d; Nenne diese Zahl x1

    Berechne die Zahl e - d; Nenne diese Zahl x2

    6.1.5Vergleich der Algorithmen

    A1A2

    Anzahl Berechnungen107

    Anzahl Zuweisungen37

    Anzahl Variablen59

    Welcher

    Algorithmus

    ist besser ?

    Warum ?


    6 1 6 ein algorithmus iii

    5.bWenn c negativ istgehe zu Schritt 1

    6.1.6Ein Algorithmus III

    • Problem: Negatives Wurzelargument

    1.Lies die Zahlen p und q ein

    2.Berechne die Zahl a = p/2

    3.Berechne die Zahl b = a2

    4.Berechne die Zahl c = b-q

    5.aWenn c negativ ist brich den Algorithmus abAnsonsten mache mit nächstem Schritt weiter

    6.Berechne die Zahl d = c

    7.Berechne die Zahl e = -a

    8.Berechne die Zahl x1 = e + d1

    9.Berechne die Zahl x2 = e - d

    10. Gib x1 und x2 als Ergebniss aus

    Bedingte

    Ausführung

    Schleife


    6 1 7 fragestellungen

    6.1.7Fragestellungen

    • Wer gibt p und q ein ?

    • Wie wird p und q eingegeben ?

    • Werden p und q in endlicher Zeit eingegeben ?

    • Sind p und q im richtigen Format ?

    • Ist Variable a im richtigen Format ?

    • Gibt es die Quadrat-Funktion ?

    • Ist c positiv ?

    • Ist Variable e im richtigen Format ?

    • Sind die restlichen Variablen im richtigen Format

    • Reicht die Genauigkeit der Darstellung ?

    • Wo wird das Ergebnis ausgegeben ?

    • Ist ausreichend Variablenkapazität für den Algorithmus vorhanden ?

    • Läuft der Algorithmus schnell genug ?

    • ...

    1.Lies die Zahlen p und q ein

    2.Berechne die Zahl a = p/2

    3.Berechne die Zahl b = a2

    4.Berechne die Zahl c = b-q

    6.Berechne die Zahl d = c

    7.Berechne die Zahl e = -a

    8.Berechne die Zahl x1 = e + d1

    9.Berechne die Zahl x2 = e - d

    10. Gib x1 und x2 als Ergebniss aus


    6 1 8 ein weiterer algorithmus

    6.1.8Ein weiterer Algorithmus


    6 2 definition

    6.2Definition

    • Der Begriff des Algorithmus ist zentral in der Informatik und soll in diesem Unterkapitel formal definiert werden

    • Inhalt

      • Herkunft

      • Der Algorithmus

      • Weitere Prinzipien

      • Algorithmen und Programme

      • Ausflug: Algorithmus und WinOSe


    6 2 1 herkunft

    6.2.1Herkunft

    • Muhammad ibn Musa abu Djafar al-Choresmi (ca. 780-850 n.Chr)

      • arabischer Mathematiker, geboren in Choresmien (heute: Usbekistan)

      • lebte und wirkte in Bagdad im „Haus der Weisheit“(Noah Gordon: „Der Medicus“)

      • war beteiligt an der Übersetzung der Werke griechischer Mathematiker ins Arabische

      • schrieb ein „Kurzgefasstes Lehrbuch für die Berechnung durch Vergleich und Reduktion“

      • die lateinische Übersetzung dieses Buches („liber algorismi“) kam durch Kreuzfahrer nach Europa

      • verfasste auch ein Buch mit dem Titel „Al-Mukhtasar fi Hisab al-Jahr va l-Muqabala“

    Algorithmus

    Algebra


    6 2 2 der algorithmus definition

    6.2.2Der Algorithmus: Definition

    • Ein Algorithmus (algorithm) ist die Beschreibung eines Verfahrens, um aus gewissen Eingabegrößen bestimmte Ausgabegrößen zu berechnen.Dabei müssen folgende Bedingungen erfüllt sein

      • Spezifikation

        • Es muss spezifiziert sein, welche Eingabegrößen erforderlich sind und welchen Anforderungen diese Größen genügen müssen, damit das Verfahren funktioniert (Eingabespezifikation)

        • und welche Ausgabegrößen bzw. Resultate) mit welchen Eigenschaften berechnet werden (Ausgabespezifikation)

      • Durchführbarkeit

        • Endliche Beschreibung: das Verfahren muss in einem endlichen Text vollständig beschrieben sein

        • Effektivität: Jeder Schritt des Verfahrens muss effektiv (d.h. tatsächlich) „mechanisch“ ausführbar sein. (Bem.: „Effektivität“ ist nicht zu verwechseln mit „Effizienz = Wirtschaftlichkeit“)

        • Determiniertheit: Der Verfahrensablauf ist zu jedem Zeitpunkt fest vorgeschrieben

      • Korrektheit

        • partielle Korrektheit: Jedes berechnete Ergebnis genügt der Ausgabespezifikation, sofern die Eingaben der Eingabespezifikation genügt haben

        • Terminierung: Der Algorithmus hält nach endlich vielen Schritten mit einem Ergebnis an, sofern die Eingaben der Eingabespezifikation genügt haben

    • Algorithmen, die eine oder mehrere dieser Eigenschaften nicht besitzen werden dann als Nicht-<Eigenschaft> Algorithmen bezeichnet (Bsp: Nicht-Deterministische Algorithmen)


    6 2 3 weitere prinzipien

    6.2.3Weitere Prinzipien

    • Neben den in der Definition angegebenen Eigenschaften gibt es weitere wichtige Prinzipien, die bei der Erstellung eines Algorithmussees zu beachten sind:

      • Effizienz

        • Der Algorithmus soll möglichst wenig Aufwand verursachen

          • Das Ergebnis mit möglichst wenig Rechenschritten (oder mit möglichst wenig Speicherbedarf) erzielen

      • Wartbarkeit

        • Ein Algorithmus sollte so verständlich sein, dass ihn Personen, die ihn nicht entwickelt haben zumindest so weit verstehen, umm ggf. Fehler zu beheben

      • Erweiterbarkeit

        • Unter Erweiterbarkeit versteht man die Anwendbarkeit eines Algorithmus auch für Anwendungen, die zunächst nicht vorgesehen sind. Man sollte daher bei der Eingabespezifikation von Spezialfällen abstrahieren.

      • Robustheit

        • Unter Robustheit versteht man „gutartiges“ Verhalten auch für Eingabewerte außerhalb der Eingabespezifikation, Man sollte daher die Eingabemenge der Eingabespezifikation gleich möglichst so definieren, dass auch „exotischere“ Eingabewerte betrachtet werden..


    6 2 4 algorithmen und programme der weg

    Algorithmierung

    Programmierung

    Problem

    Algorithmus

    Programm

    Spezifizieren

    Verifizieren

    Testen

    6.2.4Algorithmen und Programme: Der Weg

    • gegeben: das Problem

      • durch Spezifizieren wird das Problem formal beschrieben

    • Durch Algorithmierung (Algorithmenentwurf) wird ein Algorithmus erzeugt

      • durch Verifizieren kann der Algorithmus auf Übereinstimmung mit der Spezifikation überprüft werden

    • Durch Programmieren wird aus den Algorithmus ein Programm erzeugt

      • durch Testen kann das Programm auf Übereinstimmung mit der Spezifikation und dem Algorithmus überprüft werden.


    6 2 4 algorithmen und programme beziehungen

    Programmieren setzt Algorithmenentwicklung voraus

    Kein Programm ohne Algorithmus !

    Jedes Programm repräsentiert einen bestimmten Algorithmus.

    Ein Algorithmus kann durch viele Programme repräsentiert werden.

    Algorithmierung

    Programmierung

    Problem

    Algorithmus

    Programm

    Problem

    ...

    Algorithmus2

    Algorithmus1

    ...

    Programm22

    Programm21

    6.2.4Algorithmen und Programme: Beziehungen


    6 2 5 ausflug algorithmus und winose

    OS

    Eventqueue

    Algorithmus

    OS

    6.2.5Ausflug: Algorithmus und WinOSe

    Klassische

    Programmierung

    Windows

    Programmierung


    6 3 strukturelemente

    6.3Strukturelemente

    • Um die Dynamik - also die Abfolge von Aktionen - eines Algorithmu-ssees zu beschreiben, benötigt man formale Beschreibungsmittel, sowie eine Festlegung, wie diese Beschreibungsmittel zu notieren und zu interpretieren sind.Dieses Unterkapitel stellt die formalen Beschreibungsmittel für Algorithmen vor. Diese Beschreibungsmittel sind dabei gleichzeitig Strukturierungselemente für Algorithmen, denn sie definieren die Struktur von Algorithmen.

    • Inhalt:

      • Die Elemente

      • Folge

      • Auswahl

      • Wiederholung


    6 3 1 die elemente aus dem beispiel

    Zuweisungen

    Berechnungen

    Mathematische Grundoperationen

    komplexe Funktionen

    ...

    Bedingte Ausführungen

    Schleife

    ...

    Variable

    Texte

    Zahlen ...

    Konstanten(Literale)

    Texte

    Zahlen ...

    EINGABE

    AUSGABE

    6.3.1Die Elemente: Aus dem Beispiel


    6 3 1 die elemente notation

    Aktion

    Aktion

    6.3.1Die Elemente: Notation

    • Für die Beschreibung von Algorithmen gibt es viele Möglichkeiten

      • Alltagssprache

      • Konkrete Programmiersprache

      • Dazwischen gibt es eine Vielzahl von Notationen, die den Übergang zwischen Problembeschreibung und Programm erleichtern sollen

    • Eine mögliche - eindimensionale - Notation ist Pseudocode:

      • // Dies ist eine Zuweisungx = 42;

        • Kommentare werden (hier) mit vorangestellten Slashes „//“ gekennzeichnet

        • Aktionen werden (hier) mit Semikolon „;“ getrennt

    • Visualisierung durch graphische - zweidimensionale -Notation

      • Flussdiagramme

      • Struktogramme (=Nassi-Shneiderman-Diagramme)


    6 3 1 die elemente atomare elemente

    6.3.1Die Elemente: atomare Elemente

    • Anweisungen sind die atomaren Elemente eines Algorithmus‘, die Elemente also, aus denen ein Algorithmus aufgebaut ist.

    • Es gibt (zunächst) drei Arten dieser „atomaren“ Elemente

      • Zuweisung:

        • Pseudocodex = y;

        • Auf der linken Seite der Zuweisung steht eine Variable auf der rechten Seite der Zuweisung steht entweder eine Variable, ein Literal oder eine Berechnung aus Variablen und Literalen

      • Eingabe

        • Pseudocode:x << <Eingabegerät> ;

        • Als Eingabegerät kann ein geeignetes physikalisches Gerät (Tastatur, Schnittstelle, ...) angegeben werden.

      • Ausgabe

        • Pseudocode:x >> <Ausgabegerät> ;

        • Als Ausgabegerät kann ein geeignetes physikalisches Gerät (Bildschirm, Drucker, Schnittstelle, ...) angegeben werden

    • Ein- und Ausgabe können auch als Zuweisung verstanden werden.


    6 3 1 die elemente kontrollelemente

    6.3.1Die Elemente: Kontrollelemente

    • Die atomaren Elemente eines Algorithmussees können durch drei einfache Strukturierungsmethoden, den „Kontrollelementen“, zueinander in Beziehung gesetzt werden:

      1.Folge (Sequenz)

      2.Auswahl (Selektion, Fallunterscheidung)

      3. Wiederholung (Iteration, Schleife)

    • Die Kontrollelemente bestimmen die Reihenfolge von Aktionen in Algorithmen

    • Eine Aktion (Ai) - auch Verarbeitung genannt - ist ein atomares Element oder eine durch die Strukturmethoden zusammengefasste Menge mehrerer Aktionen


    6 3 2 folge

    .

    .

    .

    .

    .

    .

    6.3.2Folge

    • Folgen bestimmen die lineare Reihenfolge von Aktionen in Algorithmen:

    • FlussdiagrammStruktogrammPseudocode:

    {

    A1;

    A2;

    ...

    An;

    }

    A1

    A1

    A2

    A2

    An

    An


    6 3 3 auswahl bedingte verarbeitung

    Eine Aktion wird, in Abhängigkeit einer bool‘schen Bedingung ausgeführt oder nicht

    auch „einarmiges if“ genannt.

    FlussdiagrammStruktogrammPseudocode:

    Beispiel:if (x<0) then x = -x;

    6.3.3Auswahl : bedingte Verarbeitung

    f

    B

    if B then A1;

    B

    w

    f

    w

    A1

    A1


    6 3 3 auswahl einfache alternative

    In Abhängigkeit einer bool‘schen Bedingung wird entweder eine Aktion oder eine andere Aktion ausgeführt

    auch „zweiarmiges if“ genannt.

    FlussdiagrammStruktogrammPseudocode

    Beispiel:if (x<0) then x=-x else x=0;

    6.3.3Auswahl : einfache Alternative

    w

    f

    B

    if B then A1

    else A2;

    B

    w

    f

    A1

    A2

    A1

    A2


    6 3 3 auswahl mehrfache alternative

    In Abhängigkeit einer Bedingung (mit mehreren möglichen Werten w1, w2, ..., wn) wird eine Aktion aus einer Menge möglicher Aktionen ausgewählt und ausgeführt

    FlussdiagrammStruktogrammPseudocode

    Beispiel:switch x: { case 0: x = x/2; case 1: x = x+1;}

    Oft auch mit „else“-Alternative (statt wn)

    6.3.3Auswahl : mehrfache Alternative

    B

    switch B:

    {

    case w1: A1;

    case w2: A2;

    ...

    case wn: An;

    }

    w1

    B

    wn

    w1

    w2

    wn

    A1

    A2

    An

    A1

    A2

    An


    6 3 4 schleife mit vorausgehender pr fung

    Solange eine bool‘sche Bedingung erfüllt ist, wird eine Aktion ausgeführt.

    Die Bedingung wird vor der ersten Ausführung der Aktion geprüft

    heißt auch: abweisende Schleife (While-Schleife)

    FlussdiagrammStruktogrammPseudocode

    Beispiel:while x < 100 { x = x + 1;}

    6.3.4Schleife: mit vorausgehender Prüfung

    while B

    {

    A1

    }

    f

    B

    B

    A1

    w

    A1


    6 3 4 schleife mit nachfolgender pr fung

    Solange eine bool‘sche Bedingung nicht erfüllt ist, wird eine Aktion ausgeführt.

    Die Bedingung wird (erst) nach der ersten Ausführung der Aktion geprüft

    heißt auch: Repeat-Schleife

    Manchmal auch als Variante „Do-While-Schleife“ - z.B. in C++ - aber:Die „ Do-While-Schleife“ wird solange ausgeführt solange eine bool‘sche Bedingung erfüllt ist.

    FlussdiagrammStruktogrammPseudocode

    Beispiel:repeat { x = x + 1; } until x == 100

    6.3.4Schleife: mit nachfolgender Prüfung

    repeat

    {

    A1

    } until B

    A1

    B

    A1

    w

    B

    f


    6 3 4 schleife beispiel abweisende schleife

    Untersuche ob eine gegebene natürliche Zahl Primzahl ist.

    p > 2 ist Primzahl, falls sie durch kein t mit 1<t<p teilbar ist (p mod t  0)

    Idee:

    wenn p Primzahl, dann ist p ungerade

    es genügt, nur ungerade t zu untersuchen

    es genügt, nur solche t zu untersuchen die kleiner p sind,

    Algorithmus:

    6.3.4Schleife: Beispiel (abweisende Schleife)

    p << Tastatur;

    if ((p>2) and (p mod 2 != 0)) then {

    t = 3; // initialize t

    while ((t*t<p) and (p mod t != 0)) {

    t = t + 2;

    } // nach Schleife ist t*t >=p oder p mod t == 0

    if (t*t>p) then „p ist Primzahl“ >> Bildschirm;

    else „p ist keine Primzahl“ >> Bildschirm;

    }

    else

    { „p <= 2 oder p gerade“ >> Bildschirm; } // Primzahl ?


    6 3 4 schleife beispiel vergleich while repeat

    Sind diese Schleifen im Ergebnis identisch ?while x < 100repeat{{ x = x + 1; x = x + 1;}} until x < 100

    und jetzt ?repeat{ x = x + 1;} until x >= 100

    Letzer Versuch:if (x < 100) then { repeat { x = x + 1; } until x >= 100}

    Welche Lösung ist eleganter ?

    aber: oft wird eine erstmalige Aktion benötigt, um ein Datum überhaupt überprüfen zu können.

    6.3.4Schleife: Beispiel (Vergleich while  repeat)


    6 3 4 schleife beispiel vergleich repeat while

    Ausdrucken einer Dateirepeat{ x << Datei; if (x != eof) x >> Drucker;} until x == eof //endoffile

    ... das Ganze als while-Schleife ?while (x != eof ){ x << Datei; x >> Drucker;}

    Noch‘n Versuch:x << Datei;while (x != eof ){ x >> Drucker;x << Datei;}

    6.3.4Schleife: Beispiel (Vergleich repeat  while)


    6 3 4 schleife beispiel schleife mit z hlern

    Sehr häufig werden Schleifen verwendet, deren Bedingung abhängig von Zählerwerten sind.

    Die Zählerwerte werden vor Eintritt in die Schleife initialisiert

    Die Bedingung prüft den Zählerwert

    Im Schleifenkörper wird der Zähler erhöht (increase) oder erniedrigt (decrease)

    Vorsicht mit: dem Zählertyp, dem Additionswert, der Bedingung

    Algorithmus:

    6.3.4Schleife: Beispiel (Schleife mit Zählern)

    // --- Initialisierung ------------------------------

    s = 0;

    i = 1; // Initialisierung des Schleifenzählers

    // --- Schleife (Berechnet Summe 1..n) -------------

    while ( i <= n )

    {

    s = s + i;

    i = i + 1; // Erhöhung des Schleifenzählers (oft um 1)

    }


    6 2 4 schleife die for schleife

    6.2.4Schleife: Die „For“-Schleife

    • Da Schleifen mit Zähler sehr häufig auftreten, stellen viele Programmiersprachen ein eigenes sprachliches Mittel dafür zur Verfügung: Die „For“ Schleife

    • Pseudocode:Beispiel:

      for var=start_value to end_valuefor i=1 to 10{{ A; x = x + i; }}

      • Der Zähler (var) wird pro Schleifendurchlauf implizit um 1 erhöht(Bei manchen Sprachen - z.B. Basic, C, C++ - kann man dies ändern)

    • Dieser Code ist äquivalent mit folgender Schleife:

      i = start_valuewhile i <= end_value{ A; i = i+1;}


    6 3 4 schleife beispiel endlosschleife

    Manchmal macht es Sinn, Schleifen endlos laufen zu lassen:

    z.B. bei der zyklischen Abprüfung von Systemzuständen (Windows Event-Queue)

    manchmal macht das keinen Sinn - passiert aber trotzdem ;-)

    FlussdiagrammStruktogrammPseudocode

    Beispiel:while true { „Druckerpapier ist teuer“ >> Drucker;}

    6.3.4Schleife: Beispiel (Endlosschleife)

    while true

    {

    A1

    }

    B

    A1

    A1


    6 4 strukturierung

    6.4Strukturierung

    • Mit Hilfe atomarer Elemente und der Kontrollelemente lassen sich Algorithmen strukturieren. In diesem Kapitel sind einige Begriffe zur Strukturierung erläutert. Insbesondere wird ein weiteres - viertes - Kontrollelement vorgestellt (und auch gleich wieder verworfen)

    • Inhalt

      • Control Flow

      • Strukturierung durch Sprung

      • Strukturiert-iterative Beschreibungsform

      • Strukturierungstypen


    6 4 1 control flow

    6.4.1Control Flow

    • Mithilfe der Kontrollelemente können die „atomaren“ Elemente (Anweisungen) strukturiert werden

    • Die Anordnung der Anweisungen (als atomare Elemente) eines Algorithmus, die bestimmt, in welcher Reihenfolge Dinge geschehen, heißt

      • control flow (Steuerungsverlauf, Kontrollfluss) des Algorithmus genannt

      • Manchmal wird auch der Programmablauf oder Kontrollfaden (thread of control, thread), also die tatsächlich abgespulten Schritte und Anweisungen so bezeichnet


    6 4 2 strukturierung durch sprung

    6.4.2Strukturierung durch Sprung

    • Bei der Vorstellung der Kontrollelemente wurde (aus hinterhältig, didaktischen) Gründen auf ein viertes Element verzichtet:Der Sprung („Goto“-Anweisung)

    • Die Konstruktion „fahre fort mit Schritt x“ (goto x) stellt einen solchen Sprung (jump) im Steuerungsverlauf dar

      • Zur Anwendung von goto werden Schritte mit einer Marke (Label) versehen, um das Ziel des Sprunges zu kennzeichnen

      • Dies ist die elementarste Form, eine Wiederholung oder sonstige Verzweigung im Ablauf auszudrücken

      • Dadurch erhalten wir die elementar-iterative Beschreibungsform von Algorithmen, die die Strukturierung mit ein-/mehrfacher Auswahl und Schleifen funktional abdeckt.

    • Beispiel:while x<100 {1: if x>=100 goto 2 x = x+1 x = x+1;} goto 1;2: ...


    6 4 2 strukturierung durch sprung1

    6.4.2Strukturierung durch Sprung

    • Anwendung von Sprüngen ist sehr gefährlich!

      • Sprünge strukturieren komplexe Programm nicht ausreichend - der Steuerungsverlauf kann verworren und unübersichtlich sein

    • Um den Steuerungsverlauf auch bei komplexen Algorithmen übersichtlich zu halten, schränkt man die Sprünge ein:

      • Schleifen der Flussdiagramme sind höchstens ineinander geschachtelt

      • Schleifen überkreuzen sich nicht!

    • Bei gut strukturierten Algorithmen würde man z. B. nur wieder eine geschlossene Schleife oder einen (vorzeitigen) Sprung bedingt durch die Behandlung des Trivialfalls erlauben

    • Wir sprechen in diesem Fall von strukturierten Sprüngen im Gegensatz zu freien Sprüngen, die prinzipiell beliebige Ziele haben können


    6 4 3 strukturiert iterative beschreibungsform

    6.4.3Strukturiert-iterative Beschreibungsform

    • Sprünge können alle „höhere“ Strukturierungsarten funktional abbilden.Hier gilt auch der Umkehrschluss

    • In der strukturiert-iterativen Beschreibungsform kommen Sprünge nur noch implizit bei der Ausführung höherer Iterationsstrukturen vor

      • Dieses sind Fallunterscheidungen (Auswahl) wie if-then-else

      • oder insbesondere Schleifenkonstrukte

    • Diese bewirken, dass der Programmfluss

      • In einer Auswahl zu genau einer Auswahl geht.

      • in einer Schleife von einer Prüfung zu den Aktionen des Schleifenkörpers und wieder zurück zur Prüfung geht.

    • Viele höhere Programmiersprachen (Pascal, C, C++) erlauben jedoch die Verwendung von Sprüngen

      • Aus Optimierungsgründen (Nähe zur Maschinensprache)

      • Aus Strukturierungsgründen)


    6 4 4 strukturierungstypen

    6.4.4Strukturierungstypen

    • Beispiel: Schemen einiger Kontrollflüsse

    Strukturiert-iterativ

    Elementar-iterativ

    Spaghetti-Code


    6 5 blockung

    6.5Blockung

    • Mit Hilfe der bislang vorgestellten Kontrollelemente lassen sich die atomaren Elemente (Anweisungen) eines Algorithmus‘ zu einem Kontrolfluss strukturieren. Wie wir gesehen haben, kann dieser Kontrollfluss mehr oder weniger „wohlstrukturiert“ sein.In diesem Unterkapitel wird eine Element beschrieben, mit dem Aktionen statisch nochmals zusammengefasst werden können. Diese Zusammenfassung hat auch Einfluss auf das dynamische Verhalten von Verarbeitungsobjekten (Variable).

    • Inhalt:

      • Die Idee

      • Notation

      • Formale Parameter

      • Aufruf

      • Beispiel: Ein einfacher Block

      • Eigenschaften

      • Beispiel: Seiteneffekte

      • Vorzeitiges Verlassen

      • Goldene Regeln


    6 5 1 die idee

    6.5.1Die Idee

    • Idee:Eine Zusammenfassung von Aktionen bekommt einen Namen und kann durch das Nennen des Namens (Aufruf) aktiviert werden.

      • In einen Block sollen Daten formal hinein und herausgelangen

      • Ein Block soll eigenen Daten besitzen

    • Vorteile:

      • Gliederung des Algorithmus‘ durch hierarchische Dekomposition(„Divide et impera: Teile und herrsche“)

      • Wiederverwendbarkeit durch mehrfachen Aufruf statt durch mehrfaches notieren.

        • universeller ( Anzahl muss nicht bekannt sein)

        • fehlerunanfälliger

      • Kapselung unwichtiger Details („information Hiding“)

      • Vorteile bei der Organisation von Programmiertätigkeit durch Verteilbarkeit der Aufgaben.


    6 5 2 notation

    Flussdiagramm

    blockname

    Struktogramm

    blockname

    6.5.2Notation

    • Ein Block ist die Zusammenfassung von Aktionen und wird wie folgt beschrieben:

    • Pseudocode:blockname (IN: x1:Type1, … ; OUT: y1:Type2, … ; THROUGH: z1:Type3, … ){ var w1:Type41; w2:Type42; … ; A;}

      • blockname ist der Name des Blockes

      • xi,yi,ziheißen formale Parameter und sind typisiert

      • wiheißen lokale Variable

      • A ist eine Menge von Aktionen.

    • Blöcke werden in vielen Sprachen als Funktion (nur ein OUT-Parameter) bzw. Prozeduren umgesetzt

      • oft steht der Block-Bezeichner selbst für einen OUT-Parameter (und wird daher auch oft mit einem Typ versehen. (Bsp ?)


    6 5 3 formale parameter

    6.5.3Formale Parameter

    • IN-Parameter (Eingabeparameter) sind Parameter, die an den Block übergeben werden

      • Dazu werden beim Aufruf des Blockes an die Stelle der Eingabeparameter Variable, Literale oder Ausdrücke (Berechnungen) notiert. Diese werden beim Aufruf zu Werten transformiert, die an den entsprechenden Variablen zugewiesen werden.(call by value)

    • OUT-Parameter (Ausgabeparameter) sind Parameter, die aus dem Block durch Zuweisung an Variable zurückgegeben werden.

      • Dazu werden beim Aufruf des Blockes an die Stelle der Ausgabeparameter Variablen notiert, die nach dem Aufruf die zurückgegeben Werte beinhalten(call-by reference)

    • THROUGH-Parameter (Ein-/Ausgabeparameter) sind Parameter die Werte in den Block hinein und hinaus übermitteln.

      • Eingabe wie bei IN-Parametern (aber: nur Angabe einer Variable)

      • Rückgabe wie bei OUT-Parametern


    6 5 4 aufruf

    6.5.4Aufruf

    • Ein Block wird über seinen Namen aufgerufen

    • Die Parameter werden als Argument übergeben:

      • IN-Parameter werden als Wert übergeben, können also Variablenbezeichner, Literale oder komplexe Ausdrücke aus Variablenbezeichner und Literalen sein

      • OUT- und THROUGH-Parameter werden „by reference“, meist durch einen Variablenbezeichner übergeben

    • Meist wird die Zuordnung der übergeben Variablen zu den formalen Parametern über die Reihenfolge implizit vorgegeben.In manchen Programmiersprachen …

      • … kann das auch explizit, z.B. über eine Zuweisung erfolgen

      • … kann die Anzahl der übergebenen Variablen kleiner der Anzahl der formalen Parametern sein – dann werden die fehlenden Parameter von rechts nach links nicht übergeben

      • … können formale IN-Parameter mit einem Standardwert initialisiert werden.

    • Die Zuordnung der übergebenen Parameter zu den formalen Parametern nennt man Bindung.


    6 5 4 beispiel ein einfacher block

    6.5.4Beispiel: Ein einfacher Block

    • Ein Block zur Berechnung von Summen (mit Aufrufzähler)

      summe (IN: value1 : Integer; value2 : Integer; OUT: result : Integer; THROUGH: counter : Integer; ){ var i : integer; // lokale Variable result = 0; // Initialisierung for i=1 to value2 // ein wenig umständlich value1 = value1 + 1; result = value1; counter = counter + 1;}

    • Aufruf

      anzahl = 1; // schon erste Summe hat zwei Summanden

      initial = 5;

      summe(initial, 9, ergebnis, anzahl);summe(ergebnis, 9, ergebnis, anzahl);ergebnis/anzahl >> Bildschirm; // Mittelwert


    6 5 5 eigenschaften

    6.5.5Eigenschaften

    • Jeder Block kann über einen Satz lokaler Variable verfügen, die außerhalb des Blockes nicht sichtbar sind

      • Die Variablenbezeichner können also außerhalb ohne Einfluss auf den Block verwendet werden

      • Auch die in der Blockdefinition als formale Parameter verwendeten Variablenbezeichner sind nur im Block sichtbar:

        • Auch sie können außerhalb ohne Einfluss verwendet werden,

        • Aber Vorsicht: die Veränderung von OUT und THROUGH-Parametern bewirkt (oft) eine Veränderung der beim Aufruf verwendeten zugehörigen Parameter (der zugehörigen „gebundenen“ Parameter).

    • Variable, die in einem Block verwendet aber nicht deklariert werden, werden als „global“ angenommen

    • Viele Sprachen erlauben die Definition von Blöcken innerhalb von Blöcken

      • Variablen, die in einem Block nicht deklariert sind, werden im umgebenden Block vermutet.


    6 5 6 beispiel seiteneffekt

    Die Summe von

    12

    und

    7

    Ist

    12

    6.5.6Beispiel: Seiteneffekt

    • Das (ungewollte) implizite Verändern von „äußeren“ Parametern durch Veränderung „innerer“ Parameter nennt man „Seiteneffekt“

      summe (THROUGH: value1 : Integer; value2 : Integer; result : Integer; ){ value1 = value1 + value2; result = value1;}

    • Aufruf

      x = 5; y = 7;summe (x,y,z);„Die Summe von „ >> Bildschirm;x >> Bildschirm;„und“ >> Bildschirm;y >> Bildschirm;„ ist „ >> Bildschirm;z >> Bildschirm;


    6 5 7 vorzeitiges verlassen

    Manchmal ist es sinnvoll, die Abarbeitung eines Blockes vorzeitig zu beenden

    Dies wird oft im Fehlerfall gemacht, wenn eine Weiterbearbeitung nicht mehr sinnvoll erscheint - z.B. nach einer negativen Überprüfung der Eingabeparameter

    FlussdiagrammStruktogrammPseudocode

    Beispiel:wurzel(IN: argument:real; OUT: result:real){ if (argument<0) return; // return already here else result = sqrt(argument);}

    6.5.7Vorzeitiges Verlassen

    Return;

    Block

    Block


    6 5 8 goldene regeln

    6.5.8Goldene Regeln

    • Namen so lokal wie möglich deklarieren

    • Möglichst keine globalen Variablen verwenden

      • Wenn doch:

        • Ganz wenige - nur eine (z.B. strukturiert)

        • Auffällig kennzeichnen: z.B. global_error_handle

    • Nach Möglichkeit „call by value“ verwenden

      • Wird nicht von allen Programmiersprachen unterstützt

      • Probleme bei der Rückgabe umfangreicher Daten (wg. Umkopieren)

    • Blöcke sind so zu wählen dass:

      • Der innere Zusammenhang stark ist

      • Der äußere Zusammenhang schwach ist (minimale Schnittstellen, keine Datenteilung , z.B. durch globale Variable)


    6 6 iteration und rekursion

    6.6Iteration und Rekursion

    • Im Bereich der Datenstrukturen haben wir es oft mit rekursiven Strukturen z.B. Bäumen zu tun. Auch in der Mathematik sind rekursive Definition weit verbreitet.und finden über zugehörige Algorithmen Einzug in die Informatik.Das Konzept der Rekursion wird in der Informatik allerdings teilweise mit Skepsis umgesetzt, führt es doch, in ungeeigneten Fällen, zu inakzeptablen Laufzeiten. Hinzu kommt, dass einige Programmier-spachen (z.B. FORTRAN) Rekursion nicht unterstützen.In diesem Unterkapitel soll auf die Möglichkeiten der Verwendung von Rekursion bzw. Iteration eingegangen werden

    • Inhalt

      • Definition

      • Beispiele

      • Aufrufverwaltung

      • Wo nicht

      • Wo nicht und wo


    6 6 1 definition rekursion

    6.6.1Definition: Rekursion

    • Ein Objekt heißt rekursiv, wenn es sich selbst als Teil enthält oder mit Hilfe von sich selbst definiert ist.

      • Wesentlich ist die Möglichkeit, unendliche Mengen von Objekten durch eine endliche Aussage zu definieren.

      • Bsp.: Definition natürlicher Zahlen:

        • 0 sei eine natürliche Zahl

        • Der Nachfolger (n+1) einer natürlichen Zahl ist wieder eine natürliche Zahl

    • Ein Algorithmus heißt rekursiv, wenn er sich selbst als einen seiner Aktionen (Verarbeitungsschritten) enthält.

      • In der Regel enthält er sich mit „verkleinerter“ Aufgabenstellung.

      • Damit er terminiert, muss er einen Zweig beinhalten, der einen (den) elementaren Wert nicht rekursiv bestimmt. (den Basisfall)

    • Objekte (Algorithmen), die andere Objekte (Algorithmen) enthalten, die wiederum die ursprünglichen Objekte (Algorithmen) enthalten, heißen indirekt rekursiv


    6 6 2 beispiel fakult t

    6.6.2Beispiel: Fakultät

    • Mathematisch rekursive Definition:

       1n = 0 n !=  n x (n - 1) !n > 0

    • Algorithmisch rekursive Definition:

      fakultaet (IN: n:integer, OUT: result:integer){ if (n == 0) then result = 1; else { fakultaet (n-1, result); result = result x n; }}


    6 6 2 beispiel hilbert kurven

    wir müssen wissen,

    wir werden wissen

    6.6.2Beispiel: Hilbert Kurven

    • Die Hilbert Kurve ist eine stetige Kurve, die jeden beliebigen Punkt einer quadratischen Fläche erreichen kann, ohne sich zu schneiden – und damit ein Fläche beliebig dicht füllen kann. „D.Hilbert: Über stetige Abbildungen einer Linie auf ein Flächenstück, Math. Annalen, 1891“

    • Idee: Die Kurve wird aus vier Grundformen und vier Bildungsgesetzen generiert, die sich direkt und indirekt rekursiv aufrufen

      • Grundformen:

      • Bildunggesetze:A:BAACB:ABBDC:DCCAD:CDDB

    • Beispiel:

    A

    B

    C

    D

    B

    C

    A

    A

    A

    t=3

    t=2

    t=3

    t=1


    6 6 2 beispiel hilbert kurven1

    6.6.2Beispiel: Hilbert Kurven

    A (IN: t:integer)

    {

    if (t>0)

    B(t-1); S(); A(t-1); O(); A(t-1); N(); C(t-1);

    }

    B (IN: t:integer)

    {

    if (t>0)

    A(t-1); O(); B(t-1); S(); B(t-1); W(); D(t-1);

    }

    C (IN: t:integer)

    {

    if (t>0)

    D(t-1); W(); C(t-1); N(); C(t-1); O(); A(t-1);

    }

    D (IN: t:integer)

    {

    if (t>0)

    C(t-1); N(); D(t-1); W(); D(t-1); S(); B(t-1);

    }

    // S(), N(), W(), O() sind Blöcke, die eine

    // Linie nach Süden, Norden, Westen und Osten

    // zeichnen

    B

    A

    C

    D

    A:BAACB:ABBDC:DCCAD:CDDB


    6 6 3 aufrufverwaltung

    6.6.3Aufrufverwaltung

    • Eine Aktivierung der Tiefe n wird erst verlassen, wenn die von ihr erzeugte Aktivierung der Tiefe n+1 schon verlassen wurde Verwaltung der Aktivierung als Stapel (Stack)

    fakultaet(3,x)

    result=6

    fakultaet(2,x)

    result=2

    fakultaet(1,x)

    result=1

    fakultaet(0,x)

    result=1


    6 6 4 wo nicht modulo berechnung

    6.6.4Wo nicht: Modulo-Berechnung

    • Alle Grundrechenarten - und vergleichbar einfache mathematische Operationen - lassen sich mit Hilfe sog. „Primitiv Rekursiver Funktionen“ beschreiben (siehe Beispiel. „Algorithmenbeweis“)

       afalls a < bmod(a,b)=  mod(a-b,b)falls a  b

    • In gängiger mathematischer Notation könnte ein Verfahren zur Berechnung der Modulus-Funktion a mod b wie folgt aussehen:

      modulo (IN a,b: integer, OUT result: integer){ if (a<b) result = a; else modulo (a-b,b,result);}

    • Offenbar einfacher ist: result = a - (a/b) x b


    6 6 4 wo nicht fibonacci zahlen

    6.6.4Wo nicht: Fibonacci-Zahlen

    011

    2

    3

    5

    8

    13

    21

    34

    55

    89

    144

    233

    ...

    • Fibonacci definiert im 13.Jahrhundert eine Zahlenfolge mit der die Verhältnisse des „goldenen Schnitts“ ebenso beschrieben werden können, wie die Populationsentwicklung in einem Kaninchenstall:

       0n = 0fib(n)=  1n = 1 fib(n-2)+fib(n-1)n > 1

    • fib(IN: n:integer, OUT: result:integer){ r,s : integer; if (n==0) then result = 0 else if (n==1) then result = 1 else { fib(n-1,r); fib(n-2,s); result = r + s; }}


    6 6 4 wo nicht fibonacci zahlen1

    6.6.4Wo nicht: Fibonacci-Zahlen

    011

    2

    3

    5

    8

    13

    21

    34

    55

    89

    144

    233

    ...

    • fib(IN: n:integer, OUT: result:integer){... fib(n-1,r); fib(n-2,s); result = r + s; ...}

    • nAufrufeRechenzeit (1 Aufruf = 1 nsec)01nZeit11100,18 sec232022 sec355041 sec4910036000 Jahre515625

    • Die Anzahl der Aufrufe verhält sich offenbar selbst ähnlichder Fibonacci-Reihe:

      • Anzahl (n) = 2 x fib(n+1) - 1

    • Anstieg ist praktisch exponentiell also nicht verwendbar


    6 6 4 wo nicht fibonacci zahlen2

    6.6.4Wo nicht: Fibonacci-Zahlen

    011

    2

    3

    5

    8

    13

    21

    34

    55

    89

    144

    233

    ...

    • Idee: Merken von zwei Folgewerten in Variablen und Aufsummieren in Schleife, wobei die Werte immer umgespeichert werden:

      fib (IN: n:integer, OUT: result:integer){ a,b,z : integer; a = 0; b = 1; // fib0, fib1 while (n > 0) do { z = a + b; // Berechnung der nächsten fib a = b; b = z; // Umspeichern der fibs n = n - 1; // dicrease n } result = a; // das Resultat steht in a}

    • Anzahl (n) = n

      • Zeit (n=100) = 1 sec (anstatt 36000 Jahre !)


    6 6 5 wo nicht und wo

    6.6.5Wo nicht und wo?

    • Man sollte überall dort auf Rekursion verzichten, wo es eine offensichtliche Lösung mit Iteration gibt.

      • Jeder rekursive Algorithmus lässt sich in eine iterative Form umwandeln(z.B. über explizites Ausformulieren einer Stackverwaltung)

    • Es gibt allerdings einige Fälle, in denen Rekursion angewandt werden sollte:

      • Rekursion ist überall dort sinnvoll anwendbar, wo sich ein Problem in mehrere (oft: zwei) nicht überlappende Teilprobleme aufspalten lässt und sich die Teilprobleme leicht rekombinieren lassen.

      • Rekursion sollte dort verwendet werden, wo die zugrunde liegenden Datenstrukturen selbst rekursiver Art sind (z.B.: Bäume)

    • Für einige Probleme gibt es keine direkte Vorschrift zur Berechnung. Diese können oft nur durch „Trial and Error“ gelöst werden. Oft lassen sich diese Versuche (Trials) durch Untersuchung eines Teilproblems natürlich in rekursiver Form darstellen.Dieses Vorgehen nennt man „Backtracking“


    6 6 6 beispiel backtracking

    6.6.6Beispiel: Backtracking

    • Weg des Springers

      • Gegeben sei ein n x n Spielbrett (z.B. n=8). Ein Springer - der nach den Schachregeln bewegt werden darf - wird auf das Feld mit der Anfangskoordinate (x0,y0) gestellt (z.B. (1,1)).

      • Zu finden ist ein Weg des Springers, der genau einmal über jedes der Felder des Schachbrettes führt.


    6 6 6 beispiel backtracking1

    6.6.6Beispiel: Backtracking

    • Ansatz eines Algorithmus (in unvollständiger Notation)

      track (IN: kandidat, OUT: erfolgreich) // ohne Typ{ trage_ein(kandidat); // erst mal eintragen erfolgreich = false; // Initialisierung if (fertig) then erfolgreich = true; // Abbruchfall

      else // weitersuchen

      { repeat { wähleKandidat(neukandidat); // wie auch immer if (neukandidat) then // es geht weiter track (neukandidat, erfolgreich) // Rekusion else // Sackgasse ! trage_aus (kandidat); // wieder austragen

      } until (erfolgreich) or (not neukandidat) }}


    6 7 zusammenfassung des kapitels

    6.7Zusammenfassung des Kapitels

    • Ein Beispiel

      • Drei Algorithmen im Vergleich zur Lösung einer quadratischen Gleichung

    • Definition des Algorithmenbegriffes

      • Definition und dessen Anwendung im Beispiel. Weitere Prinzipien und der Zusammenhang von Algorithmen und Programmen.

    • Strukturelemente:

      • Die „atomaren“ Elemente und die Konstruktionselemente Folge, Auswahl, Wiederholung

    • Strukturierung

      • Der Begriff des Control Flows, das Problem der Strukturierung mit Sprung und Blockung

    • Blockung

      • Prinzip und Beispiele, Probleme und Regeln

    • Iteration und Rekursion

      • Definition, Realisierung, wo und wo nicht


    Kapitel 7 algorithmentheorie

    Kapitel 7Algorithmentheorie

    • Die algorithmische Beschreibung von Problemlösungen ist (wahrscheinlich) die wesentliche Aufgabe eine Informatikers.Doch, welche Probleme lassen sich algorithmisch lösen, wie kann man zeigen dass ein Algorithmus ein Problem tatsächlich löst und wie aufwändig ist dann die Problemlösung.Diese drei Fragen stehen im Mittelpunkt der Algorithmentheorie und sind die Fragen nach den Begirffen Berechenbarkeit, Korrektheit und Komplexität.

    • Inhalt

      • Berechenbarkeit

      • Korrektheit

      • Komplexität

    Teile dieses Kapitels sind aus:

    R.Manthey: Vorlesung Informatik 1, Uni Bonn, 2001


    7 1 berechenbarkeit

    7.1Berechenbarkeit

    • Wir haben den Begriff und die Elemente eines Algorithmus vorgestellt und Algorithmen zur Lösung von Problemen verwendet.In diesem Unterkapitel werden nun einige Fragen zur Anwendbar- und Sinnhaftigkeit von Algorithmen gestellt und beantwortet.

    • Inhalt:

      • Einige Fragen

      • Das Entscheidungsproblem

      • Die Turing-Maschine

      • Berechenbarkeit

      • Rekursive Funktionen

      • Church‘sche These

    H. Ernst:“Grundlagen und Konzepte der Informatik“,Vieweg-Verlag,2000


    7 1 1 einige fragen

    7.1.1Einige Fragen

    • Kann jedes Problem durch einen Algorithmus beschrieben werden, d.h. prinzipiell - bei genügender Sorgfalt - gelöst werden ?

    • Kann jeder Algorithmus in ein Programm übertragen werden ?

      • Welchen Anforderungen muss eine Programmiersprache genügen, damit jeder Algorithmus damit formuliert werden kann ?

    • Ist ein Computer grundsätzlich in der Lage, einen bekannten, als Programm formulierten Algorithmus auszuführen ?

    • Ist ein solcher Computer formalisierbar ?

      • Wie sieht ein solches abstraktes Model aus ?

      • Gibt es genau ein Model oder mehrere ?

      • Sind diese Modelle äquivalent ?

      • Gibt es andere Modelle oder Beschreibungsformen, die diesem formalisierten Computermodell entsprechen ?

    • Frage 1 und Frage 4 sind wesentlich für den Begriff der Berechenbarkeit, Frage 2 wird im anschließenden Kapitel behandelt, Frage 4 ist Gegenstand der Vorlesung „Compilerbau“


    7 1 2 das entscheidungsproblem

    7.1.2Das Entscheidungsproblem

    • Bis weit ins 20ste Jahrhundert war die Mehrzahl der Mathematiker (insb. David Hilbert: 1862-1942) der Ansicht, dass man von jeder Aussage algorithmisch beweisen könne, ob sie wahr oder falsch sein.

      • Anders ausgedrückt: Es sei entscheidbar, ob ein Problem lösbar oder unlösbar ist.

      • Die Frage, ob dies entscheidbar ist oder nicht ging als Entscheidungsproblem in die Geschichte der Mathematik (und Informatik) ein.

    • Kurt Gödel wies in seinem Unvollständigkeits-Theorem 1931 nach, dass alle widerspruchsfreien axiomatischen Formulierungen der Zahlentheorie unentscheidbare Aussagen enthalten.

      • damit wurde insb. belegt, dass streng algorithmisch arbeitende Computer prinzipiell nicht jedes Problem lösen können.

    • Auf fast schon philosophischer Ebene wurde damit auch belegt, dass Wahrheit eine andere Qualität als Beweisbarkeit besitzt.

      • nicht alle „wahren“ Aussagen können auch bewiesen werden.


    7 1 3 definition berechenbarkeit

    7.1.3Definition: Berechenbarkeit

    • Ein Problem ist genau dann algorithmisch lösbar, wenn es durch eine Turing-Maschine darstellbar ist.

    • Eine Funktion f(x) heißt berechenbar, genau dann wenn es einen Algorithmus (eine Turing-Maschine) gibt, der bei gegebenem x das Ergebnis f(x) liefert

    • Ein Computer ist äquivalent zu einer universellen Turing-Maschine.

      • d.h. ein Computer ist äquivalent zu einer Turing-Maschine, die jede andere Turing-Maschine simulieren kann.

      • Zur Simulation einer beliebigen Turing-Maschine muss auf dem Eingabeband eine Beschreibung der zu simulierenden Maschine codiert werden und außerdem deren Eingabeband gespeichert sein.

    • Die Menge verschiedener universeller Turing-Maschinen ist abzählbar - denn das Band ist binär codiert, jede Kombination lässt sich auf eine natürliche Zahl abbilden. Die Menge aller Funktionen f(x) ist überabzählbar (z.B. Funktionen die auf eine reelle Zahl abbilden) Es gibt (unendlich viele) nicht berechenbare Funktionen


    7 1 4 rekursive funktionen

    berechenbare Funktionen

    -rekursive Funktionen

    primitiv-rekursive Funktionen

    7.1.4Rekursive Funktionen

    • Es gibt innerhalb der mathematischen Funktionen zwei Unterklassen:

      • primitiv-rekursive Funktionen:

        • jede primitiv-rekursive Funktion ist berechenbar

        • es gibt berechenbare Funktionen, die nicht primitiv-rekursiv sind

        • primitiv-rekursive Funktionen lassen sich genau mit Algorithmen ohne Schleifenkonstrukte (aber mit Blockung) darstellen.

      • -rekursive Funktionen

        • jede -rekursive Funktion ist berechenbar

        • es gibt berechenbare Funktionen, die nicht -rekursiv sind

        • -rekursive Funktionen lassen sich mit Algorithmen mit Schleifenkonstrukte (und Blockung) darstellen.

    • Es gilt folgende Beziehung innerhalb von Funktionen:


    7 1 5 church sche these

    7.1.5Church‘sche These

    • Wir haben bislang verschiedene Äquivalenzen gefunden:

      • Primitiv und -rekursive Funktionen sind Teilmengen von berechenbaren Funktionen.

      • Eine Funktion ist genau dann berechenbar, wenn es eine Turing-Maschine zu deren Berechnung gibt,.

      • Die Darstellung mit Hilfe einer Turing-Maschine ist äquivalent mit der einer universellen Turingmaschine, die wiederum eine Abstraktion eines Computers darstellt

    • Dies legt die Formulierung einer der Church‘schen These nahe:Alle im intuitiven Sinn vernünftigen Formalisierungen von Problemlösungen sind äquivalent

      • Wenn ein Problem nicht durch eine Turing-Maschine gelöst werden kann, so ist es algorithmisch überhaupt nicht lösbar

      • Da Begriffe wie „intuitiv“ und „vernünftig“ nicht definiert sind, ist die Church‘sche These nicht beweisbar.


    7 2 2 c a r hoare logik zur verifikation

    7.2.2C.A.R. Hoare: Logik zur Verifikation

    • C.A.R. Hoare formulierte 1969 ein Kalkül zum Beweis von Aussagen über Algorithmen und Programme

      • damit sind - im Gegensatz zum Test - statische Aussagen über Zustände des Algorithmus ( Werte der Variablen) möglich. Diese Aussagen gelten für alle Ausführungen des Algorithmus

    • Durch logische Schlüsse über die Elemente eines Algorithmus kann gezeigt werden, dass

      • an einer bestimmten Stelle im Algorithmus eine bestimmte Aussage gilt.

      • eine Aussage an jeder Stelle eines Teils des Algorithmus invariant gilt

      • Schleifen terminieren.

        Also:

      • ein Algorithmus aus jeder zulässigen Eingabe die geforderte Ausgabe berechnet

    • Hoare verknüpft „mathematisches Schließen“ (Methoden der Aussagenlogik) mit „informatischem Schließen“ (Hoar‘sches Kalkül)


    7 2 2 c a r hoare beispiel

    7.2.2C.A.R. Hoare: Beispiel

    • min (IN: a,b: integer, OUT min:integer)// Vorbedingung: a,b > 0 (nicht unbedingt notwendig)// Nachbedingung: (min=a  min=b)  (mina) (minb){ if a<b then { //  Z1: a<bmin = a; //  Z2: a<b  min=a  Z3: min=a  mina  minb //  Z4: ((min=a  min=b)  mina  minb) } else { //  Z5: bamin = b; //  Z6: ba  min=b  Z7: min=b  minb  mina //  Z8: ((min=a  min=b)  mina  minb)} // Z4 = Z8 //  Z9: (min=a  min=b)  (mina) (minb) = Q}

    • Damit ist aus der Vorbedingung P mit Hilfe der Anweisung in min() die Nachbedingung Q formal abgeleitet worden.


    7 2 2 c a r hoare vorgehen

    7.2.2C.A.R. Hoare: Vorgehen

    • Aussagen über den Algorithmenzustand, über Werte von Variablen werden in den Algorithmus eingefügt:

      • { P } A1 { R } A2 { Q }

      • bedeutet: R gilt immer zwischen der Ausführung von A1 und der Ausführung von A2

      • Beispiel: { i + 1 ³ 0} i := i + 1; { i ³ 0 } a [i] := k; {...}

    • Zur Verifikation eines Algorithmus muss für jede Anweisung S ein Nachweis geführt werden:

      • { Vorbedingung P } S { Nachbedingung Q }

      • nachweisen: Wenn vor der Ausführung des Schrittes S die P gilt, dann gilt Q nach der Ausführung von S, falls S terminiert.

      • Beispiel: { i + 1 ³ 0} i := i + 1; {i ³ 0} mit Zuweisungsregel nachweisen

    • Die Aussagen werden entsprechend der Struktur von S verknüpft. Für jede Anweisungsform wird eine spezielle Schlussregel angewandt.

    • Die Spezifikation liefert Vorbedingung und Nachbedingung des gesamten Algorithmus:


    7 2 3 zuweisung

    7.2.3Zuweisung

    • Betrachten wir eine Zuweisung eines Ausdruckes (expr) an eine Variable (x)x := exprDie Bedeutung der Zuweisung ist wie folgt:

      • x erhält den Wert von expr, nach Ausführung der Zuweisung hat x also den Wert von expr, wobei expr ein komplexer Ausdruck sein kann, eine Variable oder nur ein Literal. In jedem Fall wird expr zu einem Wert evaluiert.

      • der ursprüngliche Wert von x wird dabei überschrieben, d.h. nach Ausführung der Zuweisung hat x möglicherweise einen anderen Wert als vor der Ausführung (in einigen Fällen kann das auch der gleiche Wert sein, nämlich dann, wenn der Wert von expr gleich dem ursprünglichen Wert von x ist)

      • Alle anderen Variablen, bleiben unverändert ( auch die, die in expr vorkommen)

    • Will man also beweisen dass aus einer Vorbedingung P (also einem logischen Ausdruck über Variable) mit der Zuweisung x := expr die Nachbedingung Q abzuleiten ist, so muss man diese Eigenschaften einer Zuweisung beachten:

      • Nach Ausführung gilt: x = expr

      • Alles was vorher für die rechte Seite der Zuweisung galt, gilt hinterher für die linke

      • Alles was vorher für die linke Seite der Zuweisung galt, gilt hinterher nicht mehr

      • Alle anderen Aussagen bleiben unberührt


    7 2 3 zuweisung regel

    7.2.3Zuweisung: Regel

    • Die Zuweisung x = expr wertet den Ausdruck expr aus und weist das Ergebnis der Variablen x zu.Es gilt dann:{P[x/expr]} x := expr {P}P[x/expr]steht für die Substitution von x durch expr in P

      • Die Nachbedingung P erhält man dadurch, dass man jedes Vorkommen von expr in der Vorbedingung durch x (die linke Seite der Zuweisung) ersetzt

      • Wenn man also zeigen will, dass nach der Zuweisung eine Aussage P für x gilt, muss man zeigen, dass vor der Zuweisung dieselbe Aussage P für expr gilt.

    • Das bedeutet:

      • es gilt als neue (konjunktiv verknüpfte) Aussage der Nachbedingung: x = expr

      • alle Aussagen der Vorbedingung für expr, gelten für x in der Nachbedingung

        • Die Nachbedingung P erhält man also dadurch, dass man jedes Vorkommen von expr in der Vorbedingung durch x ersetzt. Die Vorbedingung ist ggf. so umzuformen, dass expr explizit Teil der Vorbedingung ist – und zwar in allen Aussagen, in denen Bestandteile von expr vorkommen.

      • Aussagen der Vorb. über x gelten in der Nachbedingung nicht mehr

      • Aussagen der Vorb. über Variablen  x gelten in der Nachbedingung unverändert


    7 2 3 zuweisung beispiele

    7.2.3Zuweisung: Beispiele

    • Regeln:

      • es gilt als neue (konjunktiv verknüpfte) Aussage der Nachbedingung: x = expr

      • alle Aussagen der Vorbedingung für expr, gelten für x in der Nachbedingung

        • Die Nachbedingung P erhält man also dadurch, dass man jedes Vorkommen von expr in der Vorbedingung durch x ersetzt. Die Vorbedingung ist ggf. so umzuformen, dass expr explizit Teil der Vorbedingung ist – und zwar in allen Aussagen, in denen Bestandteile von expr vorkommen.

      • Aussagen der Vorb. über x gelten in der Nachbedingung nicht mehr

      • Aussagen der Vorb. über Variablen  x gelten in der Nachbedingung unverändert

    • {a>0}x=a{x>0}

    • {y=5}x=y{x=5}

    • {a>0  x>7}x=a{x>0  x>7}falsch wg. Punkt 3

    • {a>0  z>0}x=a{x>0  a>0  z>0}z und a nicht betroffen

    • {i+1>0}i=i+1{i>0}

    • {i0}  {i+1>0}i=i+1{i>0}passend umformen

    • {i=2}  {i+1=3}i=i+1{i=3}passend umformen

    • {z=5}x=1{z=5 x=1}z nicht betroffen, x neu


    7 2 4 rechenregel konsequenz

    7.2.4Rechenregel: Konsequenz

    • Abschwächung der Nachbedingung

      wenn giltunddann gilt auch

      {P} S {R} {R}  {Q}{P} S {Q}

      Beispiel

      {a+b>0} S {x>0}{x>0}  {x0} {a+b>0} S {X0}

    • Verschärfung der Vorbedingung

      wenn giltunddann gilt auch

      {P}  {R} {R} S{Q}{P} S {Q}

    • Beispiel (Notation: Im Algorithmus können Implikationen () in Ausführungsrichtung eingefügt werden)

      {a+b>0}x = a+b;{x>0}  {2*x  0} // Abschwächung der Nachbedingungy = 2 * x{y0}


    7 2 4 rechenregel sequenz

    7.2.4Rechenregel: Sequenz

    • Folgendes Schema lässt sich auf eine Sequenz von Aktionen (Statements) anwenden:

      wenn giltunddann gilt auch

      {P} S1 {R} {R} S2 {Q} {P} S1;S2 {Q}

    • Beispiel:

      {x>0  y>0} {x>0  y>0}

      a = x; a = x;

      {a>0  y>0} {a>0  y>0} 

      b = y; b = y;

      {a>0  b>0} {a>0  b>0}

    • Bei trivialen Ableitungen können die Zwischenschritte (Zusicherungen, Aussagen) demnach auch weggelassen werden:

      {x>0  y>0}

      a = x; b = y;

      {a>0  b>0}


    7 2 5 bedingte anweisung

    7.2.5Bedingte Anweisung

    • Betrachten wir eine bedingte Ausführungif B then SDie Bedeutung der Bedingten Ausführung ist wie folgt:

      • falls die Bedingung B erfüllt ist, werden die Anweisungen S ausgeführt

      • falls die Bedingung B nicht erfüllt ist, wird keine Anweisung ausgeführt

    • Will man also allgemein beweisen, dass aus einer Vorbedingung P (also einem logischen Ausdruck über Variable) mit der bedingte Ausführung if B then S die Nachbedingung Q abzuleiten ist, so muss man beweisen, dass die Nachbedingung erfüllt wird, egal ob

      • die Bedingung erfüllt ist und somit die Anweisungen ausgeführt werden, oder

      • die Bedingung nicht erfüllt ist und sich die Nachbedingung ohne Ausführung einer Anweisung direkt aus der Vorbedingung mathematisch ableiten lässt.


    7 2 5 bedingte anweisung regel

    7.2.5Bedingte Anweisung: Regel

    • Schema:

      wenn giltunddann gilt auch

      {P B} S {Q} {PB}  {Q} {P} if B then S {Q}

    • Um die Nachbedingung einer bedingten Anweisung zu beweisen, muss

      • aus der Vorbedingung und der Anweisungs-Bedingung über die Anweisung die Nachbedingung nachgewiesen werden

      • aus der Vorbedingung und der Negation der Anweisung die Nachbedingung direkt folgen

    • Beispiel:

      • Gegeben: if a<0 then a = -a

      • Beweise, dass der Algorithmus a0 für alle a liefert:

        • {P  a<0} {P -a>0} a=-a {P  a>0}  {P  a 0}

        • {P  (a<0)}  {P  a 0}

          dann gilt auch

          {P} if a<0 then a=-a{P  a 0}


    7 2 5 bedingte anweisung notation

    7.2.5Bedingte Anweisung: Notation

    • Beispiel:

      • Gegeben:if a<0 then a = -a

      • Beweise, dass der Algorithmus a0 für alle a liefert:

        • {P  a<0} {P -a>0} a=-a {P  a>0}  {P  a 0}

        • {P  (a<0)}  {P  a 0}

          dann gilt auch

          {P} if a<0 then a=-a{P  a 0}

    • Da es im Programmtext keine Stelle gibt, in der die „Alternative“ notiert wird (da es keinen „else“-Fall gibt, kann man eine „Dummyzeile“ z.B. mit folgender Notation einfügen:

      {P}if a<0 then {P  a<0} {P -a>0}a = -a {P  a>0}  {P  a 0}// leere Alternative:{P  (a<0)}  {P  a 0}{P  a 0}


    7 2 5 einfache alternative

    7.2.5Einfache Alternative

    • Betrachten wir eine bedingte Ausführungif B then S1 else S2Die Bedeutung der Einfachen Alternative ist wie folgt:

      • falls die Bedingung B erfüllt ist, werden die Anweisungen S1 ausgeführt

      • falls die Bedingung B nicht erfüllt ist, werden die Anweisungen S2 ausgeführt

    • Will man also allgemein beweisen, dass aus einer Vorbedingung P (also einem logischen Ausdruck über Variable) mit der bedingte Ausführung if B then S1 else S2die Nachbedingung Q abzuleiten ist, so muss man beweisen, dass die Nachbedingung erfüllt wird, egal ob

      • die Bedingung erfüllt ist und somit die Anweisungen S1 ausgeführt werden, oder

      • die Bedingung nicht erfüllt ist und sich die Anweisungen S2 ausgeführt werden.


    7 2 5 einfache alternative regel

    7.2.5Einfache Alternative: Regel

    • Schema:

      wenn giltunddann gilt auch

      {P  B} S1 {Q} {P  B} S2 {Q} {P} if B then S1 else S2{Q}

    • Aus der gemeinsamen Vorbedingung P muss für beide Alternativen dieselbe Nachbedingung Q nachweisbar sein

    • Beispiel: Gegeben: a>0, b>0,ab und ein Algorithmus:

      • Beweise, dass nach den Operationen immer noch gilt: a>0, b>0

        {P  a>0  b>0  ab}if a>b then {P  B  a>0  b>0  ab a>b} {b>0  a-b>0}a = a-b; {b>0  a>0  Q}else{P B  a>0  b>0  ab ab} {a>0  b-a>0}b = b-a; {a>0  b>0 = b>0  a>0  Q}{a>0  b>0 Q}


    7 2 6 schleife einf hrungsbeispiel

    Betrachten wir folgenden Algorithmus:fill (int j) { // Zusicherung P: j > 0 i = 1;// A while ( i < j) { // B a[i] = 0; i = i+1; // C } // D // Q}

    Um diesen Algorithmus zu beweisen, muss man zeigen, dass aus Q aus P ableitbar ist, egal wie groß j ist

    man darf dabei die Zusicherung P (hier j>0) als gegeben voraussetzen

    die Schleife wird, in Abhängigkeit von j beliebig oft, möglicherweise gar nicht durchlaufen

    Der Beweis muss also “allgemein” geführt werden, d.h. hier: jeden möglichen Wert von j berücksichtigen

    Um den Algorithmus “allgemein” zu beweisen, formuliert (und beweist) man Aussagen die gelten:

    vor der Schleife (also bei “A”), wobei P vorausgesetzt werden kann

    nach dem Durchlauf jeder Schleife(bei “C”)

    Dabei kann man davon ausgehen dass:

    bei “B” dasselbe wie bei “A” gilt und zusätzlich die Schleifenbedingung.

    bei “D” dasselbe wie bei “C” gilt und zusätzlich die Negation der Schleifenbedingung.

    Danach muss “nur” noch gezeigt werden, dass aus Aussagen bei “D” auf die Nachbedingung Q geschlossen werden kann.

    7.2.6Schleife: Einführungsbeispiel


    7 2 6 schleife einf hrungsbeispiel1

    Betrachten wir folgenden Algorithmus:fill (int j) { // Zusicherung P: j > 0 i = 1;// A while ( i < j) { // B a[i] = 0; i = i+1; // C } // D // Q}

    Um den Beweis zu führen, müssen einige Fragen beantwortet werden:

    was will man eigentlich beweisen ?

    was macht dieser Algorithmus ?

    was ist demnach die Nachbedingung Q

    welche Aussagen gelten, egal ob die Schleife betreten wird oder nicht ?

    welche Aussagen gelten, egal in welchem Schleifendurchlauf wir uns befinden ?

    Frage 2 und Frage 3 sind die Fragen nach der Schleifeninvariante.

    Antworten auf die Fragen:

    Der Algorithmus füllt ein array, ab dem 1-ten Element (einschließlich) bis zumj-ten Element (ausschließlich)also: x: 1 ≤ x < j : a[x] = 0

     x: 1 ≤ x < i : a[x] = 0

     x: 1 ≤ x < i : a[x] = 0

    7.2.6Schleife: Einführungsbeispiel


    7 2 6 schleife regel

    7.2.6Schleife: Regel

    • Schema:

      wenn giltdann gilt auch

      {P  I B} S {I} {I} while B { S } {I  B  Q}// I = Schleifeninvariante

    • Schleifeninvarianten sind Zusicherungen in Schleifen, die beim Durchlaufen des Schleifenkörpers erhalten bleiben. Es gelte

      • PZusicherung über Variable vor Schleifeneintritt

      • QZusicherung über Variable nach Schleifenende

      • ISchleifeninvariante

      • BWiederholbedingung der Schleife

      • SStatements (Aktionen) im Schleifenkörper

    • Die Nachbedingung einer Schleife ist über die Invariante nachgewiesen, wenn gilt:

      • P  I die Invariante muss vor Schleifeneintritt wahr sein

      • (I B)  Idie Invariante darf in Schleife nicht verändert werden

      • (I B)  Qdie Nachbedingung muss sich nach Verlassen derSchleife aus der Invariante nachweisen lassen


    7 2 6 schleife schema

    I muss ausP ableitbarsein

    Um Q(V) zu beweisen, muss

    man I(V) so wählen, dassQ(V) aus I(V)  B(V) ableitbar

    ist

    Hier muss man beweisen,dass sich I in S aus I  Bableiten lässt

    7.2.6Schleife: Schema

    • Das Schema der Gültigkeit von Aussagen sei anhand des Flussdiagramms für Schleifen verdeutlicht:

    P

    I

    I  B

    Q(V)

    B ?

    f

    w

    I  B

    S

    I


    7 2 6 schleife einf hrungsbeispiel2

    7.2.6Schleife: Einführungsbeispiel

    • Betrachten wir den einführenden Algorithmus:fill (int j) { // Zusicherung P: j > 0; j ganzzahlig i = 1;// A:  x: 1 ≤ x < i : a[x] = 0  i ≤ jInvariante while ( i < j) { // B:  x: 1 ≤ x < i : a[x] = 0  i ≤ j  i < j a[i] = 0; //  x: 1 ≤ x ≤ i : a[x] = 0  i+1 ≤ j //  x: 1 ≤ x < i+1 : a[x] = 0  i+1 ≤ j i = i+1; // C:  x: 1 ≤ x < i : a[x] = 0  i ≤ j } // D:  x: 1 ≤ x < i : a[x] = 0  i ≤ j ¬(i<j) //  x: 1 ≤ x < i : a[x] = 0  i ≤ j  i ≥ j //  x: 1 ≤ x < i : a[x] = 0  i = j //  x: 1 ≤ x < j : a[x] = 0}

    • Für die Invariante der Schleife werden folgende Aussagen herangezogen:

      • Der Algorithmus füllt ein array, ab dem 1-ten Element (einschließlich) bis zumj-ten Element (ausschließlich), also:  x: 1 ≤ x < i : a[x] = 0

      • Der Algorithmus läuft in der Schleife solange i ≤ j ist.

    • Nach der Schleife gilt zusätzlich:

      • ¬(i<j)


    7 2 6 schleife beispiel 1

    P

    I

    I  B

    Q

    B ?

    f

    w

    I  B

    S

    I

    7.2.6Schleife: Beispiel 1

    • Algorithmus zum Potenzieren

      • // Vorbedingung P: b  0 (positive Exponenten)// Nachbedingung Q: z = ab

      • { P b  0 }x=a, y=b, z=1;{ x=a  y=b  z=1  y  0}  {INV: z * xy = ab  y0}while y>0{ { INV  y>0  z*x(y-1)+1=ab (y-1)+1 > 0 }y = y-1; { z*xy+1=ab y+1>0 }  { ((z*x)/x)*xy+1 = ab y  0 }z = z*x; { z/x*xy+1 = ab y  0 }  { z * xy =ab y  0  INV }}{ INV  B  z * xy = ab y0  y0 z * x0 = ab z = abQ }


    7 2 6 schleife tipps

    7.2.6Schleife: Tipps

    • Das Finden der „richtigen“ Invariante kann ganz schön kniffelig sein:

    • Ein paar „Tipps“:

      • Wenn die Nachbedingung nicht gegeben ist, versuche die Semantik des Algorithmus‘ zu verstehen, z.B. anhand von Beispielen (Notation über eine Variablentabelle)

        • interessant sind „eigentlich nur“ die EIngabevariablen und die Variablen, die sich in der Schleife verändern

        • in „Semantik“ der Schleife gibt einen Hinweis auf die mathematischen Operationen bzw. aussagenlogischen Ausdrücke in Q.

      • Betrachte die Anweisungen in der Schleife:Meist wird etwas vergrößert (z.B. die Variable der Abbruchbedingung), während etwas anderes verkleinert wird - oder umgekehrt. Kombiniere diese: z * xy

      • Setze Ein- und Ausgabevariablen in Bezug zueinanderz * xy = ab

      • Verwende die Schleifenbedingung zum „Einklemmen“ der Schleifenvariable.

      • Beachte, dass aus INV und B(V) Q(V) ableitbar sein soll Das bedeutet, dass man die Invariante aus der Nachbedingung konstruieren kann, indem man die negierte Bedingung mit berücksichtigtz * xy = ab y=0 z*x0 = z= ab  Q


    7 2 6 schleife beispiel 2

    P

    I

     Q

    I  B

    B ?

    f

    w

    I  B

    S

    I

    7.2.6Schleife: Beispiel 2

    • Multiplikation durch fortgesetzte Addition:// Vorbedingung P: a0  b0, Beh.: Nachbedingung Q: z = a*b x = a; y = b; z = 0; { x=a  y=b  x0  y0  z=0 } // Auch hier: Die Summe von x*y+z bleibt konstant a*b { INV: z+xy = ab, x0, y0 } while x > 0 {{ INV B  z+xy= ab, x0, y0 ,x>0 } { (z+y)-y+xy= ab, x>0 ,y0 }z = z + y;{ z-y+xy= ab, x>0 ,y0 }{ z-y+((x-1)+1)y= ab, (x-1)+1>0 ,y0 }x = x - 1;{ z-y+(x+1)y= ab, x+1>0 ,y0 }{ z-y+xy+y = z+xy= ab, x0 ,y0} { INV}}{ INV B  z+xy= ab, x0, y0  x0 }{ z+xy=ab  x=0z+0*y=a*b  Q }

    rechte Seite der Zuweisung

    linke Seite der Zuweisung


    7 2 6 schleife beispiel 3

    7.2.6Schleife: Beispiel 3

    • Die ägyptische Bauernmultiplikation

      // Vorbedingung P: a0  b0, Beh.: Nachbedingung Q: z = a*bx = a; y = b; z = 0; { x,y0  z=0  x=a y=b }// Schleife verdoppelt x und halbiert y: Invariante:  INV = { z+x*y = a*b  x,y0 }while x > 0 { { INV x>0 }if (odd(x) then { odd(x) (z+y)-y+x*y = a*b)  x>0,y0 }z = z+y; { odd(x) z-y+x*y = a*b  x>0,y0 }  { odd(x) z-y+x*y = a*b  x>0,y0 } { even(x) z+x*y = a*b  x>0,y0 } // leere Anweisung { even(x) z+x*y = a*b  x>0,y0 }  { odd(x) z-y+x*y = a*b  x>0,y0 } { even(x) z+x*y = a*b  x>0,y0 }

      { ( odd(x)  z-(2y/2)+x*(2y/2) = a*b  x>0,(2y/2)0 )  ( even(x)  z+x*(2y/2) = a*b  x>0,(2y/2)0 ) } y = y * 2; { ( odd(x)  z-y/2+x*y/2 = a*b  x>0,y/20 )  ( even(x)  z+x*y/2 = a*b  x>0,y/20 ) }  { (odd(2(x div 2)+1)  z-y/2+(2(x div 2)+1)*y/2 = a*b  (2(x div 2)+1)>0,y0 )  (even(2(x div 2))  z+(2(x div 2))*y/2 = a*b  2(x div 2) >0,y0 ) } x = x div 2; // div = Ganzzahldivision { ( odd(2x+1)  z-y/2+(2x+1)*y/2 = a*b  (2x+1)>0,y/20 )  ( even(2x)  z+ 2x *y/2 = a*b  2x >0,y/20 ) }  { TRUE  (z-(y - y(2x+1))/2  z-(y-2xy-y)/2 = z-(-2xy/2)= z+xy = a*b  x  0)  TRUE  (z + 2x * (y/2)= z+xy = a*b  x 0) }  INV}

      { INV B = (z+x*y=a*b)  (x=0)z+0*y=a*b  Q }


    7 2 6 schleife terminierung

    7.2.6Schleife: Terminierung

    • Das Hoar‘sche Kalkül kann nur die partielle Korrektheit eines Algorithmus beweisen, d.h. die Terminierung einer Schleife muss separat nachgewiesen werden

    • Beweis der Terminierung

      • Gib einen ganzzahligen Ausdruck E an über Variablen, die in der Schleife vorkommen und zeige, dass E bei jeder Iteration durch S verkleinert wird

      • Zeige, dass E nach unten begrenzt ist, z.B. dass 0E eine Invariante der Schleife ist

      • Zeige, dass die Grenze auch erreicht wird.

      • E kann auch monoton vergrößert und nach oben begrenzt sein

    • Beweis der Nicht-Terminierung: Beweise,

      • dass RB eine Invarianz der Schleife ist (also R in die Schleife geht) und dass es eine Variablenbelegung gibt, so dass RB vor der Schleife gilt

      • dass R einen speziellen Zustand charakterisiert, in dem die Schleife nicht anhält

    • Es gibt Schleifen, für die man nicht entscheiden kann, ob sie für jede Vorbedingung terminieren.

    { a>0  b>0 }while ab { while a>b { a=a-b } while a<b { b=b-a }} // terminiert

    { a>0  b>0 }while ab { while ab { a=a-b } while a<b { b=b-a }} // terminiertnicht immer (a = 2*b)

    { n n>1 }while n>1 if n gerade then n = n/2 else n = 3*n+1

    // Terminierung unbewiesen


    7 2 7 kritische anmerkungen

    7.2.7(Kritische) Anmerkungen

    • Die Verifikation entspricht einer mathematischen Beweisführung und kann entsprechend kniffelig, aufwändig, wenn nicht gar unmöglich sein.

    • Durch formale Überprüfung der Korrektheit, lassen sich Schlüsselstellen eines Algorithmus‘ (eines Programms) verifizieren

    • Durch das Denken mit Zusicherungen, Invarianten und mathematische Folgerungen wird die Erstellung fehlerfreier Programme gefördert.

    • Auch wenn es semi-automatische Systeme zur formalen Verifikation von Algorithmen gibt, ist es praktisch nicht möglich, auch nur halbwegs komplexe Programmsysteme damit zu verifizieren

    • Selbst wenn es möglich wäre, Algorithmen vollständig formal zu beweisen, so wäre dies keine Garantie, dass ein Programmsystem entsprechend den Wünschen eines „Kunden“ funktioniert. Dazu gehören alle Mechanismen eines ordentlichen Software-Engineering.


    7 3 komplexit t

    7.3Komplexität

    • In diesem Kapitel haben wir den Begriff „Berechenbarkeit“ definiert als all das, was algorithmisch beschreibbar ist. Wir haben eine Methode vorgestellt, mit der man (meist) zeigen kann, dass ein Algorithmus das tut was er soll. Was noch fehlt - und hier behandelt werden soll - ist die Frage nach dem Zeit- und Platzbedarf eines Algorithmus.

    • Inhalt

      • Wie „gut“ ist ein Algorithmus

      • Die O-Notation

      • Häufige O-Ausdrücke

      • Einige Regeln

      • Quantitatives

      • Platzbedarf


    7 3 1 qualit t eines algorithmus

    7.3.1Qualität eines Algorithmus

    • Die Abarbeitung eines Algorithmus benötigt „Ressourcen“, vor allem:

      • ZeitLaufzeit des Algorithmus

      • PlatzSpeicherplatzbedarf des Algorithmus

    • Problem bei der Ressourcenermittlung - der Ressourcenbedarf ist Abhängig von:

      • der Problemgröße (z.B. Multiplikation einer 10x10 bzw. 100x100 Matrix)

      • der Eingabewerte (z.B. Sortieren einer bereits sortierten Menge)

      • der Fragestellung (bester, mittlerer, schlechtester Fall)

      • der Güte der Implementierung (z.B. (un-)geschickte Typwahl)

      • der Hard- und Software (z.B. Schneller Rechner, optimierter Compiler)

    • Es gibt auch Qualitätsmerkmale eines Algorithmus, der sich nicht am Ressourcenbedarf festmachen (aber das ist eine andere Geschichte ...)

      • Wartbarkeit, Wartungsintensität

      • Robustheit

      • Eleganz

      • ...


    7 3 2 die o notation definition

    g(n)  cf(n), für fast alle n  no

    Laufzeit

    cf(n)

    g(n)

    f(n)

    no

    Problemgröße

    7.3.2Die O-Notation: Definition

    • Definition:Eine Funktion g(n) wird O(f(n)) genannt („Die Laufzeit, der Aufwand, die Zeitkomplexität von g(n) ist O(f(n))“), falls es Konstanten c und n0 gibt, so dass:g(n)  cf(n), für fast alle n no ist

      • f(n) ist damit eine obere Schranke für die Laufzeit des Algorithmus (allerdings nur zusammen mit einem festen c und ab bestimmten n0) !

    • Die Problemgröße kann der Umfang der Eingabemenge sein, die Größe des zu verarbeitenden Objektes (z.B. der Zahl), …


    7 3 2 die o notation beispiel

    7.3.2Die O-Notation: Beispiel

    • Beispiel:

      • Bei der Analyse eines Algorith-mus hat sich herausgestellt, dass die Laufzeit:g(n) = 3n2 + 7n – 1ist.

      • Behauptung:Die Laufzeit von g(n) ist O(n2), also f(n)=n2,

      • Beweis:Es muss Konstanten c und n0 geben, so dass gilt:3n2+7n-1  c n2, für alle n  n0setze n0=7 und c=4, dann gilt:

        3n2+7n-1  3n2+7n  3n2+n2 = 4n2

    • Allgemein:

      • g(n) = amnm + am-1nm-1 + … + a0n0 amnm + am-1nm + … + a0nm= nm (am + am-1 + … + a0)also: g(n)  c nmmit c = am + am-1 + … + a0

    Laufzeit

    g(n)  cf(n), für fast alle n  no

    cf(n) = 4 n2

    g(n)

    f(n)=n2

    Problemgröße

    no


    7 3 2 die o notation schranken

    7.3.2Die O-Notation: Schranken

    • Die Notation gibt nur eine obere Schranke der Komplexität , das muss nicht notwendigerweise die beste Schranke sein.

      • Beispiel: Eine weitere obere Schranke für g(n) = 3n2 + 7n - 1 ist auch O(n3), welche sicher nicht die beste ist.

    • Bei der Suche nach der Größenordnung von f(n) wird man versuchen, das kleinste f(n) zu finden, für das g(n)  c . f(n)

    • Dieses ist dann eine kleinste, obere Schranke für den Aufwand

    • Zur Bestimmung des tatsächlichen asymptotischen Aufwands wird man also noch eine größte, untere Schrankeh(n) =(g(n)) suchen für die gilt:limnh(n)/f(n) = 1

      • Eine untere Schranke ist die Zeit, die jeder Algorithmus (ab einem n>n0) benötigt

      • Das ist im Allgemeinen viel schwieriger !


    7 3 2 die o notation achtung

    ncAn2cB1,5n

    11031,5  10-3

    101051,8  10-2

    204  1053,3

    502,5  1066,4  105

    1001074,1  1014

    Bis hier ist B besser als A

    7.3.2Die O-Notation: Achtung

    • Achtung !Die Konstanten c und n0 werden üblicherweise nicht angegeben und können sehr groß sein

    • Beispiel:Algorithmus A habe eine Laufzeit von O(n2)Algorithmus B für das gleiche Problem eine Laufzeit von O(1,5n)Welcher Algorithmus ist besser ?

      • schnelle Antwort: A (das stimmt auch für große n)

      • bessere Antwort: Wie groß ist n ? Wie groß sind die Konstanten ?

      • z.B. für cA=1000 und cB=0,001


    7 3 3 konstanter aufwand o 1

    7.3.3Konstanter Aufwand: O(1)

    • Teile von Ausdrücken, die eventuell ein „paar“ Mal durchlaufen werden, wobei die (maximale) Anzahl der Durchläufe nicht abhängig von den Eingabewerten sind, haben konstante Laufzeit: O(1)  (c * 1)

    • Beispiele:

      i,j: integer;max, i, y : integer;i << Tastatur;max = 0;j = 7;y << Tastatur;if (i=j) thenif (y < 20) then max=10 j = j+1;else max=100;i = i+1;for i=1 to maxj = j+1;{j >> Bildschirm; y = y+1;i >> Bildschirm}

    • Algorithmen ohne Schleifen und Rekursion haben konstante Laufzeit

      • der Umkehrschluss gilt nicht (siehe Beispiel):Die Anzahl der Schleifendurchläufe ist zwar abhängig von y (entweder 20 oder 100), die maximale Anzahl aber nicht (immer 100, egal wie groß oder klein y ist)


    7 3 3 rekursion o log n

    7.3.3Rekursion: O(log n)

    • Rekursive Algorithmen, die in jedem Schritt die Menge der Eingabedaten halbieren haben eine Laufzeit von O(log n)

      • eigentlich O(ld n), aber da ld n  3,322 log n = c log n ist O(ld n)=O(log n)

    • Beispiel: Suche in einem sortierten Binärbaum

      search (IN: x:integer; tree:*node; OUT: found:boolean){ if tree == nil then { // there is no tree to search => x not found found = false; return; // ATTENTION: return already here } if (x < node.value) then

      search(x,node.left, found) else if (x > node.value) then

      search(x,node.right,found) else if (n == node.value)

      found=true;}


    7 3 3 rekursion o log n zeitbedarf

    7.3.3Rekursion: O(log n) - Zeitbedarf

    • Block mit rekursivem Aufruf der/s halben Eingabemenge/-Wertes

      rek_block (IN: Eingabemenge OUT: Ausgabewert) { if ( Trivialfall) then { Ausgabewert = Trivialwert } // optional: Aktionen mit konstantem Aufwand rek_block (Eingabemenge / 2);}

    • Bestimmung des Zeitbedarfs

      • Der Zeitbedarf für das Durchlaufen ergibt sich aus:

        • Abfrage des Trivialfalls und (optional) Aktionen  O(1)

        • Rekursiver Aufruf mit Eingabemenge/Wert die/der halb so groß ist, also n/2.

        • also : Tn = 1 + Tn/2 (Tn = Zeitbedarf für n, n2)

        • T1= 0 (eigentlich 1, kann aber vernachlässigt werden)

      • Annahme (o.B.d.A.): Eingabemenge/-wert ist Potenz von 2 also n = 2k,

        • Diese Annahme kann man machen, denn falls n keine Zweierpotenz ist, erhöht man die Eingabemenge/-wert auf die nächste 2er Potenz und bekommt noch immer eine obere Schranke.

        • T2k = T2k-1 +1 = T2k-2 +1+1 = ... = T20 + k = k  T2k = k  Tn= k = ld n


    7 3 3 rekursion o n

    7.3.3Rekursion: O(n)

    • Rekursive Algorithmen, die in jedem Schritt die Menge der Eingabedaten halbieren aber dazu jedes Element betrachten müssen haben eine Laufzeit von O(n)

    • Beispiel: Suche in einer sortierter Liste (array) mit 0 am Ende

      search (IN: x:integer; list:*liste; OUT: found:boolean) { i : integer; if (list[1]==0) then found = false; // list with no element i=1; while (list[i] != 0) i=i+1 // get length of list if (x==list[i/2]) then found = true; else if (x<list[i/2]) then { list[i/2+1]=0; search(x,&list[1],found} }; else search(x,&list[i/2+1],found);}

    • Zeitbedarf: Tn = Tn/2+ n (Tn = Zeitbedarf für n, n2, T1=0)Annahme (o.B.d.A.): n = 2k,T2k = T2k-1 + n = T2k-2 + n/2+n = ... = T20 +n/2+n/4+ ... +n = 1+2n  O(n)


    7 3 3 rekursion o n1

    7.3.3Rekursion: O(n)

    • Rekursive Algorithmen, die die Eingabedaten in zwei Hälften aufspalten, und beide Hälften getrennt abarbeiten, haben eine Laufzeit von O(n)

    • Beispiel: Erstellen eines „Lineals“

      lineal (IN: links,rechts,höhe:integer) { mitte : integer; if (höhe>0) then { mitte = (links + rechts) / 2; zeichne (mitte,höhe); lineal (links,mitte,höhe-1); lineal (mitte,rechts,höhe-1); }}

    • Zeitbedarf: Tn = 2Tn/2+ 1 (Tn = Zeitbedarf für n, n2, T1=0)Annahme (o.B.d.A.): n = 2k,T2k = 2T2k-1 + 1 1/2 T2k = T2k-1 + 1/2 = 2T2k-2 + 1 + 1/2 1/4T2k = T2k-2 + 1/2 + 1/4 ...  1/2k T2k = T20 + 1/2 + 1/4 + ... + 1/2k= 21/2k T2k = 2  T2k = 2 * 2k Tn = 2n  Laufzeit O(n)

    :2

    :2

    :2

    *2k


    7 3 3 rekursion o n log n

    7.3.3Rekursion: O(n log n)

    • Rekursive Algorithmen, die die Eingabedaten in zwei Hälften aufspalten, und die Eingabedaten einmal durchlaufen, haben eine Laufzeit von O(n log n)

    • Beispiel: Sortieren einer Liste a : array[1..max] of integer (C.A.R. Hoare)

    • Idee:

      • Teile Liste

      • laufe von rechts und links gleichzeitig und tausche Elemente so, dass alle Elemente der linken Hälfte kleiner als die der rechten Hälfte sind.

      • Sortiere dannach die „Hälften“.

        sort (IN:l,r:integer) { // l left, r right indexi,j,x : integer; // i,j: indexes, x,y: elementsi=l; j=r; // initialize i with left, j with right indexx = a[(l+r)/2}] // get element in the middledo { // walk with i from left, with j from right while a[i]<x { i=i+1 } // skip smaller elements from left while a[j]>x { j=j-1 } // skip larger elements from right if (i<=j) then { exchange(a[i],a[j]); i=i+1; j=j-1 } } while i<=j // i is now right of j -> stop loopif l<j then sort(l,j); // sort left part (only if exists)if i<r then sort(i,r); // sort right part (only if exists)

    • Zeitbedarf: Tn = 2Tn/2+ n (Tn = Zeitbedarf für n, n2, T1=0)Annahme (o.B.d.A.): n = 2k, (d.h. k = ld n)

      • T2k = 2T2k-1 + 2k1/2kT2k = T2k-1/2k-1 + 1 = T2k-2/2k-2 + 1 + 1 = ... = k 1/2kT2k = kT2k = 2k k  Tn = n ld n  Laufzeit O(n log n)

    :2k

    x2k


    7 3 3 rekursion o n 2

    7.3.3Rekursion: O(n2)

    • Rekursive Algorithmen, die die Eingabedaten jeweils um eins verringern, dabei aber alle Daten betrachten müssen, haben eine Laufzeit von O(n2)

    • Beispiel: Sortieren einer Liste a : array[1..max] of integer StraightSelection (IN:l,r:integer) { // l left, r right index i: integer; // index i = l; // start with left element while (i<r) { // walk through complete list // if an element is smaller, bring it to the left if (a[i]<a[l]) then exchange(a[i],a[l]); i = i+1; } if (l<r) then StraightSelection (l+1,r);}

    • Zeitbedarf: Tn = Tn-1+ n (Tn = Zeitbedarf für n, n2, T1=1)Tn = Tn-1 + n = Tn-2 + n-1 + n = Tn-3 + n + n-1 + n-2 = ... = n+…+3+2+1Tn = (n(n+1))/2 = 1/2n2 + 1/2n  Laufzeit O(n2)


    7 3 3 rekursion vergleich

    7.3.3Rekursion: Vergleich

    • O(log(n))z.B. Suche in binären Bäumen

      • Tn = Tn/2 + 1Aufruf mit halber Menge

      • T2k = T2k-1 +1 = T2k-2 +1+1 = ... = T20 + k = k  T2k = k  Tn= k = ld n

    • O(n)z.B. Sortieren 0-terminierter Arrays

      • Tn = Tn/2+ nDurchlaufen der Menge, Aufruf mit halber Menge,

      • T2k = T2k-1 + n = T2k-2 + n/2+n = ... = T20 +n/2+n/4+ ... +n = 1+2n O(n)

    • O(n)z.B. Lineal-Algorithmus

      • Tn = 2Tn/2+ 1 2-maliges Aufrufen mit halber Menge

      • T2k = 2T2k-1 + 1 1/2 T2k = T2k-1 + 1/2 = 2T2k-2 + 1 + 1/2 1/4T2k = T2k-2 + 1/2 + 1/4 ...  1/2k T2k = T20 + 1/2 + 1/4 + ... + 1/2k= 21/2k T2k = 2  T2k = 2 * 2k Tn = 2n  Laufzeit O(n)

    • O(n log(n))z.B. Quick-Sort

      • Tn = 2Tn/2+ nDurchlaufen der Menge, 2-maliges Aufrufen mit halber Menge

      • T2k = 2T2k-1 + 2k1/2kT2k = T2k-1/2k-1 + 1 = T2k-2/2k-2 + 1 + 1 = ... = k 1/2kT2k = kT2k = 2k k  Tn = n ld n  Laufzeit O(n log n)

    • O(n2)z.B. Sortieren durch Voranstellen des kleinsten Elementes

      • Tn = Tn-1+ n Durchlaufen der Menge, Aufrufen mit verkleinerter Menge

      • Tn = Tn-1 + n = Tn-2 + n-1 + n = Tn-3 + n-1 + n-2 + 1 = ... = n+…+3+2+2Tn = (n(n+1))/2 = 1/2n2 + 1/2n  Laufzeit O(n2)


    7 3 3 rekursion lehre

    7.3.3Rekursion: Lehre

    • Suche Algorithmen, die durch Teilung der Eingabemenge zu einer Lösung kommen ( Binärsuche, Quicksort)

      • Grundsatz der Algorithmierung: Divide et impera – Teile und Herrsche

        • Dazu sind immer „günstige“ Eigenschaften der Eingabemenge auszunutzen

        • Beispiel: Strukturierung als Baum, Sortierung, …

      • Der Teilungsquotient ist dabei grundsätzlich egal

        • … da logxn = c * logyn

        • Beispiel: Suche in binären Bäumen, Suche in Hexadezimalbäumen (z.B. Kennzahlbäume beim Telefonieren)

      • Ein bloßes Verringern (als kein Teilen) der Eingabemenge ist oft nicht wirklich geschickt ( Sortieren, durch Voranstellen des kleinsten Elementes)

        • nur durch Anwendung von Rekursion wird eine Algorithmus nicht wirklich gut (schnell)

    • Vermeide bei rekursiven Algorithmen - wenn möglich - lineare Suche( Sortieren 0-terminierter Arrays)

      • In manchen Fällen kann so etwas aber Sinn machen ( siehe nächste Folie)

    • Ausnahmen bestätigen diese Regeln

      • insbesondere bei kleinen (nicht statistisch relevanten) Eingabemengen

      • bei stark unterschiedlichen Laufzeiten von Einzelanweisungen


    7 3 3 iteration o n

    7.3.3Iteration: O(n)

    • Iterative Algorithmen die eine lineare Liste durchlaufen deren Länge abhängig von der Menge der Eingabeelemente ist (einfache Schleife), haben die Laufzeit O(n)

    • Beispiel: Suche in einer sortierter Liste (array) mit 0 am Ende

      search (IN: x:integer; list:*liste; OUT: found:boolean) { i : integer; found = false; // initialize OUT-value i=1; while ((list[i] != 0) and (not found)) {

      if (list[i]==x) then found = true; i=i+1; }}

    • Anmerkung:

      • Dieser Algorithmus funktioniert auch mit unsortierten Listen

      • Warum dann einen rekursiven, teilenden Algorithmus ?

        • Anzahl „eingeschränkter“ Vergleiche O(n)

        • Anzahl „vollständiger“ Vergleiche O(log n)


    7 3 3 iteration o n x

    7.3.3Iteration: O(nx)

    • Iterative Algorithmen die eine Liste - deren Länge abhängig von der Menge der Eingabeelemente ist - (fast) sooft durchlaufen, wie die Liste lang ist (doppelt verschachtelte Schleife), haben die Laufzeit O(n2)

    • Beispiel: Sortieren einer Liste a : array[1..max] of integer StraightSelection (IN:l,r:integer) { // l left, r right index i: integer; // index i = l; // start with left element for i=1 to r-1 // walk through complete list { for j=i+1 to r // walk through rest of list { if (a[j]<a[i]) then exchange(a[i],a[j]); } }}

    • Dreifach verschachtelte Schleifen haben eine Laufzeit von O(n3)

      • Beispiel: Multiplikation zweier Matrizen

      • x-verschachtelte Schleifen haben (i.A.) eine Laufzeit von O(nx)

        • x>3 macht keinen Sinn und deutet auf ein Strukturierungsproblem des Algorithmus hin (i.A. !)


    7 3 4 einige regeln

    7.3.4Einige Regeln

    • Hat ein Algorithmus eine Laufzeit, die mit einem Polynom k-ten Grades darstellbar ist (aknk + ak-1nk-1 + ... + a0) , so ist die Laufzeit O(nk)

      • Beispiel:Laufzeit: 9n3 + 7n - 1000  Laufzeit O(n3)

    • Wird ein Teil A mit Laufzeit O(x) vor einem Teil B mit Laufzeit O(y) ausgeführt, so ist die Gesamtlaufzeit das Maximum der Laufzeiten.

      • Beispiel:Laufzeit A ist O(n2), Laufzeit B ist O(n) Laufzeit A,B = O(n2) + O(n) = O(n2)

    • Wird ein Teil A mit Laufzeit O(x) innerhalb eines Teiles B mit Laufzeit O(y) ausgeführt, so ist die Gesamtlaufzeit das Produkt der Laufzeiten.

      • Beispiel:Laufzeit A ist O(n2), Laufzeit B ist O(n) Laufzeit A(B) = Laufzeit B(A) = O(n2)  O(n) = O(n3)

      • Beispiel:Eine Dreifach verschachtelte Schleife (O(n3)) ist eineSchleife O(n) in einer zweifach verschachteltenSchleife (O(n2)) : O(n3) = O(n2)  O(n)


    7 3 5 quantitatives

    7.3.5Quantitatives

    nld n(ld n)2nn ld nn2

    1039330100

    100636106001000

    10009813190001000000

    1000013169100130000108

    100000162563161,6 1061010

    1000000193611000 19 106 1012

    nicht gutsehr gutsehr gutgutgutschlecht

    … alles (viel) schlechter als n2, insbesondere schlechter als polynomial( > nx ), ist praktisch nicht anwendbar, dies gilt insbesondere für n! und xn


    7 3 6 platzbedarf

    7.3.6Platzbedarf

    • Unter „Aufwand“ wird i.A. der zeitliche Aufwand, also die Zeitkomplexität verstanden

    • Manchmal ist auch die Platzkomplexität bzw. Speicherbedarf relevant.Darunter versteht man dann, ganz entsprechend zur Zeitkomplexität, eine obere Schranke für den Speicherbedarf eines Algorithmus für ein Problem mit einer Eingabemenge der Größe n.

      • Auch beim Speicherbedarf von Algorithmen existieren die „Komplexitätsklassen“ (n, n2, n log n, ...)

      • Auch beim Speicherbedarf unterscheiden sich „geschickte“ und „ungeschickte“ Algorithmen für die Lösung eines gegebenen Problems.

    • Da Computerspeicher endlich, die Zeit aber potentiell unendlich ist hat der Speicherbedarf oft die höhere Priorität.

      • Meist wird daher der Algorithmus gewählt, der sehr Nahe am minimal möglichen Speicherbedarf bei möglichst optimalem Aufwand liegt.


    7 3 6 platzbedarf1

    7.3.6Platzbedarf

    • Oft kann man eine bessere Zeitkomplexität zu Lasten des Speicherbedarfs erreichen (und umgekehrt)

      • Beispiel: Trivialer Hashsort (Unsortierte Liste a: array [1..n] of type)b: array [1..max(type)]// max(type) is largest element in type,// e.g. max(unsigned integer) = 65535i,j : integer;for i=1 to n { b[a[i]] = a[i];}j = 1;for i=1 to max(type) { // shift to beginning of list if ((not_empty(b[i])) and (i<>j)) then { b[j]=b[i]; j=j+1;}}

      • 1.Schleife + 2.Schleife: O(n) + O(1) = O(n)

    • Man wägt daher Speicherbedarf und Zeitkomplexität gegeneinander ab.


    7 4 zusammenfassung des kapitels

    7.4Zusammenfassung des Kapitels

    • Berechenbarkeit:

      • Einige Fragen und das Entscheidungsproblem

      • Die Turing-Maschine und der Begriff der Berechenbarkeit

      • Rekursive Funktionen und die Church‘sche These

    • Korrektheit

      • Ansatz und Definition

      • Logik zur Verifikation: Die Hoare‘schen Regeln

      • Beispiele

      • Kritische Anmerkungen

    • Komplexität

      • Wie „gut“ ist ein Algorithmus und die O-Notation

      • Häufige O-Ausdrücke und einige Regeln bei deren Anwendung

      • Quantitatives

      • Platzbedarf


    Anhang a spiel des lebens

    Anhang ASpiel des Lebens

    Das Spiel des Lebens findet in einer Welt statt, die einfachen Regeln gehorcht. Die Welt besteht aus einem unendlich großen Schachbrett in dessen Feldern primitive Tierchen, die “Nöpel” wohnen. Diese sitzen ein Jahr unbeweglich auf ihren Feldern, unterhalten sich mit ihren Nachbarn - es gibt erhitzte Diskussionen, Gedichtvorträge, Tratsch und Klatsch über andere Nöpel, politische Reden, Deklamationen, Verleumdungen und Schmeicheleien.

    Jedes Jahr genau um 12 Uhr in der Silvesternacht lösen sich Nöbel entweder in Luft auf, bleiben sitzen oder werden aus dem Nichts erschaffen.

    Dabei schlägt das Schicksal nicht blind zu:

    • Hat ein Nöpel (von acht möglichen) keinen oder nur einen Nachbarn, so stirbt er an Vereinsamung.

    • Hat ein Nöpel vier oder mehr Nachbarn, so stirbt er an Erschöpfung ob der vielen Plaudereien.

    • Überleben tun Nöbel mit zwei und drei Nachbarn.

    • Nöpel werden auf leeren Feldern geboren, wenn dort im Jahr zuvor genau drei Nöpel gelebt haben


    A 1 die generationen

    • 0,1,4,5,6,7,8

    • 2,3

    • 3

    A.1Die Generationen


    A 2 interessante v lker

    A.2Interessante Völker

    • Der Gleiter

    • Der Blinker


    A 3 rechnerdarstellung

    A.3Rechnerdarstellung

    Wie kann man strukturell und algorithmisch dieses Spiel auf einem Rechner darstellen ?

    • Überlegen Sie sich Rahmenbedingungen für das Spiel des Lebens

    • Formalisieren Sie dieses Problem

    • Stellen sie einen umgangssprachlichen Lösungsansatz auf

    • Formalisieren Sie den Lösungsansatz als Algorithmus

    • Spielen Sie den Algorithmus anhand eines Beispieles durch

    • Bewerten Sie den Algorithmus bezüglich seine Laufzeit und seines Platzbedarfes


    A 4 formalisierung

    A.4Formalisierung

    Gegeben ist:

    Eine zweidimensionales „Spielfeld“

    Annahme:die Grenzen werden verbunden.Auch möglich:„Unendliche“ Grenzen, „abschneidende“ Grenzen

    Anfangszustand:beliebige Nöpelpositionen im Spielfeld

    Regeln:entsprechend der Spielregeln für „Spiel des Lebens“

    Gesucht:

    „Zwischenzustand“ nach beliebigen Generation (entsprechend der Regeln)

    Optional: Erkennung von „Endzuständen“


    A 4 strukturen

    ...

    1

    0

    0

    1

    0

    0

    0

    0

    1

    0

    0

    0

    0

    0

    1

    0

    1

    0

    0

    0

    0

    ...

    1

    2

    2

    2

    3

    ...

    3

    2

    3

    4

    3

    A.4Strukturen

    Entwurf der Datenstrukturen - zwei Ansätze:

    Der Spielfeldzustand wird als zweidimensionales Feld repräsentiert

    act_state: array [1..max_reihen][1..max_spalten] of boolean;

    Der Spielfeldzustand wird über die Positionen der Nöpel präsentiert

    typedef struct nöpel {reihe: int; spalte: int ; // next_nöpel: *nöpel } ; act_state: array [1..max_nöpel] of nöpel;


    A 4 algorithmus feld

    • 0,1,4,5,6,7,8

    • 2,3

    • 3

    A.4Algorithmus: Feld

    act_state = Startzustandsolange kein Endzustand { get_next_state (act_state, next_state);}

    get_next_state (In: act_state, Out: next_state){ // iterate fields an set nöpel accordingly // determine survivors durchlaufe act_state // zweifach-verschachtelte Schleife { falls act_state[act_field] hat 2,3 Nachbarn in act_state setze next_state[act_field] } // determine babies durchlaufe next_state // zweifach-verschachtelte Schleife { falls next_state[act_field] hat 3 Nachbarn in act_state setze next_state[act_field] }}


    A 4 algorithmus liste

    • 0,1,4,5,6,7,8

    • 2,3

    • 3

    A.4Algorithmus: Liste

    • act_state = Startzustandsolange kein Endzustand { get_next_state (act_state, next_state);}

    • get_next_state (In: act_state, Out: next_state){ // iterate through list durchlaufe act_state // einfache Schleife durch Nöpelliste { // determine survivors

      • find_neighbors(act_nöpel, no_of_neighbors) falls no_of_neighbors = 2 oder 3 kopiere act_nöpel nach next_state // determine babies

      • durchlaufe nachbar_nöpel von act_nöpel // max. 8

      • { find_neighbors(nachbar_nöpel, no_of_neighbors) falls no_of_neighbors = 3 kopiere nachbar_nöpel nach next_state } }}


    A 4 komplexit t

    A.4Komplexität

    • get_next_state (In: act_state, Out: next_state){ durchlaufe act_state // einfache Schleife durch Nöpelliste { // determine survivors

    • find_neighbors(act_nöpel, no_of_neighbors) // Durchsuche // alle Nöpel falls no_of_neighbors = 2 oder 3 kopiere act_nöpel nach next_state // determine babies

    • durchlaufe nachbar_nöpel von act_nöpel // max. 8

    • { find_neighbors(nachbar_nöpel, no_of_neighbors) falls no_of_neighbors = 3 kopiere nachbar_nöpel nach next_state } } // Zeit: Nöpel * ( Nöpel + ( 8 * Nöpel ) ) = 9 * Nöpel2} // Platz: 2 * Nöpel


    Beispielklausur

    Beispielklausur

    • In diesem Kapitel wird ein Beispiel für eine Klausur vorgestellt. Dabei sind jeweils die Aufgaben und die Lösungen gegeben.

    • Beachten Sie

      • Diese Beispielklausur erhebt weder in Form, Inhalt noch Umfang einen Anspruch auf Vollständigkeit.- dies betrifft insbesondere reine Wissensfragen, die hier etwas vernachlässigt sind.

      • Grundsätzlich ist der gesamte in der Vorlesung und den Übungen behandelte Stoff möglicher Gegenstand der Prüfung

    • Vorbereitung

      • Arbeiten Sie die gesamten Folien nochmals durch

      • Bearbeiten Sie alle Übungsaufgaben nochmals

      • Arbeiten Sie das Skript von Herrn Geise durch

      • Bearbeiten Sie dessen Übungsaufgaben

        Bedenken Sie: In der Klausur sind keine Hilfsmittel zugelassen.

    … daran will ich euch prüfen

    1. Mose 42.15


    Informatik

    Erfassen

    Transportieren

    Speichern

    Verarbeiten

    Umsetzen

    Informatik

    Die Wissenschaft, die sich mit dem

    (automatisierten)

    • Informatik ist ...

      • Geben Sie für jede dieser 5 „Kernprozesse“ der Informatik jeweils 3 Beispiele an

    von Information befasst


    Informatik1

    Informatik

    • Fehlt in dieser Beispielklausur:

      • weitere Wissensfragen

      • ...


    Information

    Information

    • Eine Nachrichtenquelle sendet Zeichen aus dem AlphabetX = {a,b,c,d,e} mit den Wahrscheinlichkeiten p(a)=1/2, p(b)=p(c)=p(d)=p(e)=1/8

      • Wie groß ist der Informationsgehalt der einzelnen Zeichen

      • Wie groß ist der Informationsgehalt der Nachricht „abc“

      • Wie groß ist der mittlere Informationsgehalt einer Nachricht mit 1000 Zeichen

      • Finden Sie einen möglichst optimalen Code für dieses Alphabet

      • Angenommen die Wahrscheinlichkeiten wären p(b)=1/2, p(a)=p(c)=p(d)=p(e)=1/8 .Wie groß wäre dann die Redundanz Ihres Codes aus Aufgabe d) bzgl. der neuen Wahrscheinlichkeiten

    • Hamming

      • Codieren Sie die Binärzahl 1000 mit der Hamming-Methode

      • Wieviele Bits können als fehlerhaft erkannt werden ?

      • Wieviele Bits können korrigiert werden ?


    Information1

    Information

    • Fehlt in dieser Beispielklausur:

      • „Textaufgaben“

      • Turing-Maschinen


    Zahlensysteme

    Zahlensysteme

    • Stellen Sie die Dezimalzahl 7,25

      • Binär

      • Hexadezimal

      • Oktal

        dar

    • Berechnen Sie im Binärsystem (mit Vollständiger Rechnung)

      • 1100100 : 101

      • Machen Sie schriftlich die Gegenprobe (auch im Binärsystem)

      • 10111 – 1010 (durch Addition des Zweierkomplements)


    Zahlensysteme1

    Zahlensysteme

    • Fehlt in dieser Beispielklausur:

      • Gleitpunktzahlen

      • IEEE 754

      • ...


    Datenstrukturen

    Vorname

    Vorname

    Vorname

    ...

    ...

    Nachname

    Nachname

    Nachname

    Datenstrukturen

    • Gegeben ist folgende Struktur

      • Definieren Sie Datenstrukturen, mit denen diese Struktur einer zweifach verketteten Liste repräsentiert werden kann.

      • Begründen Sie, weshalb diese Datenstruktur als „dynamisch“ bezeichnet wird (im Gegensatz zu statisch)

      • Geben Sie jeweils zwei Gründe für die Verwendung dynamischer bzw. statischer Datentypen an.

      • Definieren Sie statische Datenstrukturen, mit denen man die oben aufgezeichnete Struktur möglichst vollständig abbilden kann.


    Datenstrukturen1

    Datenstrukturen

    • Gegeben ist folgender Algorithmus:x : *Integer; y : Integer;x = &y;x* = 2;x = 2;x* = 5;

      • Gehen Sie davon aus, dass der Compiler der Variablen x die Speicherstelle 4 und der Variablen y die Speicherstelle 6 zugeordnet hat. Jede Variable belegt dabei genau eine Speicherstelle:Zeichnen Sie die Werte in den Speicherstellen 1 bis 8 jeweils nach den Zuweisungen.


    Datenstrukturen2

    Datenstrukturen

    • Fehlt in dieser Beispielklausur:

      • Wissensfragen (z.B. Überblick über Datenstrukturen)

      • spezielle Datenstrukturen (z.B. Variantenrecord)

      • ...


    Algorithmus theorie

    Algorithmus + Theorie

    • Gegeben ist folgender Algorithmus:

      x=a, y=5;while (x>0){ y = y+1; x = x-1; }

      • Formen sie die while Schleife in eine repeat-Schleife um

      • Bilden Sie die Funktion dieses Algorithmus‘ ohne Schleifen, mit Hilfe von Sprüngen und Marken nach

      • Was macht dieser Algorithmus ?Formulieren Sie Ihre Antwort als sinnvolle Nachbedingung, wobei Sie als Vorbedingung davon ausgehen können, das aN+


    Algorithmus theorie1

    Algorithmus + Theorie

    • Gegeben ist folgender Algorithmus

      test ( IN: x:Integer;

      THROUGH: y:Integer; b:Integer;

      OUT: z:Integer; )

      { x = y + b; b = y + x;

      }

      c = 3; d = 5; e = 7; f = 9;

      test (f,e,c,d);

      c >> Bildschirm;

      d >> Bildschirm;

      e >> Bildschirm;

      f >> Bildschirm;;

      • Geben Sie die Bildschirmausgabe an


    Algorithmus theorie2

    Algorithmus + Theorie

    • Fehlt in dieser Beispielklausur:

      • Weitere Umformungen

      • Umwandlung Rekursion/Iteration

      • Wissensfragen (z.B. Überblick über Strukturierungselemente)

      • weitere Notationen (Nassi-Shneidermann, Flußdiagramm)

      • Komplexitätsbetrachtungen

      • ...


    L sung informatik

    Lösung: Informatik

    • Information erfassen über:

      • Kamera, Tastatur, Maus, Datenleitung, Tastsensoren, Gehirnsensoren, ...

    • Information Transportieren über Ethernet:

      • WLAN, ISDN, S/ADSL, Datenbus, Druckerkabel, VGA-Kabel, verschränkte Quantenzustände, ...

    • Information speichern auf:

      • Festplatte, EPROM, RAM, ROM, CD, DVD, Tape, Tesa-Film, ...

    • Information verarbeiten mit:

      • Analogrechner/Digitalrechner, Parallelrechner, CPU, FPU, Mikro-Prozessor, Turing-Maschine, ...

    • Information umsetzen als:

      • Ausgabe auf dem Bildschirm, Drucker, Braille-Zeile, Roboter-Aktion, Schalten, optisches/akustisches Signal, Raketenstart, ...


    L sung information

    Lösung: Information

    • Eine Nachrichtenquelle sendet Zeichen aus dem AlphabetX = {a,b,c,d,e} mit den Wahrscheinlichkeiten p(a)=1/2, p(b)=p(c)=p(d)=p(e)=1/8

      • h(a) = -ld(1/2) = 1bit. h(b)=h(c)=h(d)=h(e)=-ld(1/8)=3bit

      • 1bit + 3bit + 3bit = 7 bit

      • 1000 x Mittlerer Informationsgehalt: H(x)=p(xi)h(xi) =1000 x ( 1/2x1 + 1/8x3 + 1/8x3 + 1/8x3 + 1/8x3 )bit = 1000 x 2bit = 2000 bit

      • Nach Huffmann: p(de)=1/4, p(bc)=1/4, p(debc)=1/2, p(a)=1/2). p(abcde)=1also z.B.: a=1, b=000, c=001, d=010, e=011

      • Redundanz = L(x)-Hl(x)=1bit , l(b)=l(c)=l(d)=l(e)=3bit (entsprechend der Codierung in d.)L(x) = p(xi)l(xi) = (0,125x1 + 0,5x3 + 0,125x3 + 0,125x3 + 0,125x3)bit = 2,75 bith(b) = 1bit, h(a)=h(c)=h(d)=h(e)=-ld(1/8)=3bit H(x) = p(xi)h(xi) = (0,5x1 + 0,125x3 + 0,125x3 + 0,125x3 + 0,125x3 )bit = 2 bitRedundanz = L(x)-H = 2,75bit – 2bit = 0.75 bit

    • Hamming

      • 100P0PP (Relevant: Bit 3,5,7)  100P0P1 (even Parity: also 1 ergänzen)100P0P1 (Relevant: Bit 3,6,7)  100P011 (even Parity: also 1 ergänzen)100P011 (Relevant: Bit 5,6,7)  1001011 (even Parity: also 1 ergänzen)

      • Der Hamming-Abstand D ist 3bit, es können D-1 = 2bit Fehler erkannt werden

      • Es können (D-1)/2 = 1bit Fehler korrigiert werden.


    L sung zahlensysteme

    Lösung: Zahlensysteme

    • Dezimalzahl 7,25

      • Vorkommateil:Nachkommateil7 : 2 = 3 Rest: 12 · 0,25 = 0,5 --> Ziffer: 03 : 2 = 1 Rest: 12 · 0,5 = 1 --> Ziffer: 1 1 : 2 = 0 Rest: 1 -> 111->0,01Binärzahl: 111.01

      • 0111,01002 = 7,416 (7 * 160 + 4 * 16-1)

      • 111,0102 = 7,28 (7 * 80 + 2 * 8-1)

    • Berechnung

      • 1100100 : 101 = 1010010100 x 10110110100--- 00000 101 10100 101------- ---1100100 000

      • 10111 – 101010111 - 01010 auf gleiche Längen bringen10111 + 10110 Binärkomplement 10101+ 1= 101101 Lösung: 1101 Überlauf weggelassen


    L sung datenstrukturen

    Lösung: Datenstrukturen

    • Doppelt verkettete Liste

      • Person : record{ vorname : array[1..64] of char; nachname: array[1..64] of char; prev : *Person; next : *Person; }

      • Man kann aus diesen Strukturen beliebig lange Ketten von Personen bilden

      • Pro: Dynamisch: Verwaltung von Objekten, deren Anzahl zur Entwicklungszeit nicht bekannt ist. Speicherverbrauch nur für die Objekte, die tatsächlich zur Laufzeit existieren.Pro Statisch: Einfach in der Realisierung, schnell in der Bearbeitung (Fehlerunanfälliger)

      • Person : record{ vorname : array[1..64] of char; nachname: array[1..64] of char;}Personenliste: array[1...65534] of Person;


    L sung datenstrukturen1

    Lösung: Datenstrukturen

    x : *Integer;

    y : Integer;

    x = &y;x* = 2;x = 2;x* = 5;

    x

    y

    6

    nd

    6

    2

    2

    2

    2

    2

    5


    L sung algorithmus theorie

    Lösung: Algorithmus + Theorie

    • Umformung der while-Schleife:

      • Als repeat-Schleife:x=a; y=5;if (x>0){ repeatdo {{ y = y+1; y = y+1; x = x–1; x = x-1; } until (x<=0)} while (x>0}}

      • Sprünge und Marken x=a; y=5; x=a; y=5; 1: if (x<=0) goto 21: if (x>0) y = y+1; { x = x–1; y = y+1; goto 1; x = x–1; 2: ... goto 1 }2: ...


    L sung algorithmus theorie1

    Lösung: Algorithmus + Theorie

    x=a; y=5;axyInvariant:while (x>0)4455 + a = x + y{----------------------- y = y+1;4365 + a = x + y x = x-1;4275 + a = x + y}4185 + a = x + y4095 + a = x + y------------- Nachbed.: y = 5 + a

    • { aN+ a>0 }x = a; y = 5;{ x=a, y=5, a>0 }  { 5+a=x+y, x≥0 }while (x>0) { { 5+a=x+y, x≥0, x>0 }  { 5+a=x+y+1-1, x>0 } y = y+1; { 5+a=x+y-1, x>0 }  { 5+a=x-1+1+y-1, x-1+1>0 } x = x-1; { 5+a=x+1+y-1, x+1>0 }  { 5+a=x+y, x≥0 }}{ 5+a=x+y, x≥0, x≤0 }  { 5+a=x+y, x=0 }  5 + a = y


    L sung algorithmus theorie2

    Lösung: Algorithmus + Theorie

    • Gegeben ist folgender Algorithmus

      test ( IN: x:Integer;

      THROUGH: y:Integer; b:Integer;

      OUT: z:Integer; )

      { x = y + b; b = y + x;

      }

      c = 3; d = 5; e = 7; f = 9;

      test (f,e,c,d);

      c >> Bildschirm;

      d >> Bildschirm;

      e >> Bildschirm;

      f >> Bildschirm;

    Rechnung:

    (ROT = call by reference)

    cdef

    3579

    bzyxtest(f,e,c,d)

    3579

    35710x = y + b

    175710b = y + x

    Ausgabe:

    17

    5

    7

    9


  • Login
