Presentation Transcript
slide1

IMÁGENES DIGITALES

Mapa de valores numéricos

Escáner

Cámaras digitales

slide3

ESCÁNER

  • Plano
  • De película
  • De transparencia
  • De tambor
slide4

ESCÁNER PLANO

  • Los más habituales. Precios entre 120 y 2.500 €.
  • Trabajan a 1 Bit(línea), 8 bits (escala de grises) y 24 ó 36 bits (16,7 millones de colores).
  • De 3 o de 1 barrido
  • Sensor CCD o CIS
slide5

CCD O CIS

  • Buena respuesta lineal
  • Tamaño muy pequeño = lentes condensadoras

CCD

Charge Coupled Device

  • Ancho = superficie de digitalización
  • Algo lentos y menos sensibles
  • Tamaño muy pequeño

CIS

Contact Image Sensor

slide6

ESCÁNER DE PELÍCULA

  • Uso profesional. Gran calidad. Tamaño limitado.
  • Caros: entre 600 y 2.400 €
  • Inferior calidad que los de tambor
  • Usualmente 32 bits
slide7

ESCÁNER DE TRANSPARENCIA

  • Escáner plano con segunda unidad para transparencias
  • Bueno para transparencias, no tanto para diapositivas
  • Solución barata para disponer de equipo completo
  • Caso del Epson Perfection 2450
slide8

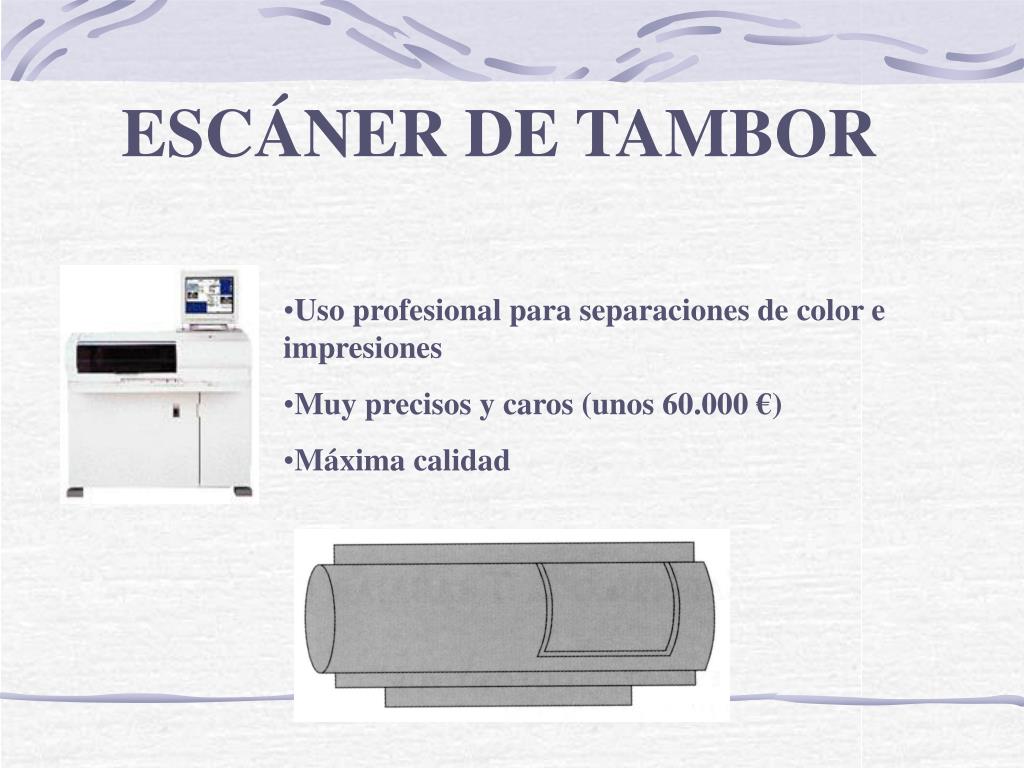

ESCÁNER DE TAMBOR

  • Uso profesional para separaciones de color e impresiones
  • Muy precisos y caros (unos 60.000 €)
  • Máxima calidad
slide9

RESOLUCIÓN DE UN ESCÁNER

  • Resolución óptica = resolución real. Viene dada por la capacidad de su CCD
  • Resolución interpolada = Mediante software. Aumenta el número de píxeles pero no el detalle
slide10

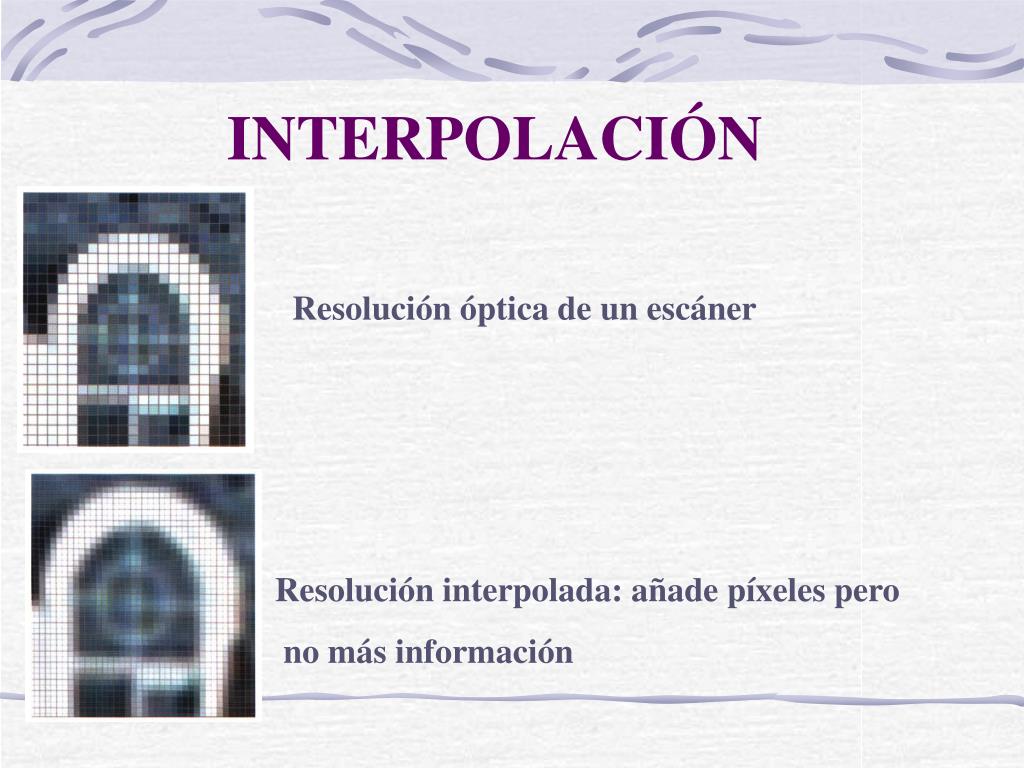

INTERPOLACIÓN

Resolución óptica de un escáner

Resolución interpolada: añade píxeles pero

no más información

slide11

INTERPOLACIÓN II

Por proximidad

Interpolación bilineal

Interpolación bicúbica

3x3 píxeles

6x6 píxeles

  • POR PROXIMIDAD: Reproduce o descarta píxeles ya existentes en el archivo
  • SISTEMA BILINEAL: Calcula cada nuevo píxel teniendo en cuenta los valores adyacentes de la línea horizontal y vertical para mantener la tonalidad media
  • SISTEMA BICÚBICO: Calcula no sólo filas y columnas coherentes sino también diagonales. También compensa el suavizado y el desenfoque a base de conservar más diferencias en las zonas de contraste.
slide12

INTERPOLACIÓN III

  • Interpolación con Photoshop
  • Programas especiales: S- Spline. Magníficos resultados
  • Programas profesionales: Lambda
slide13

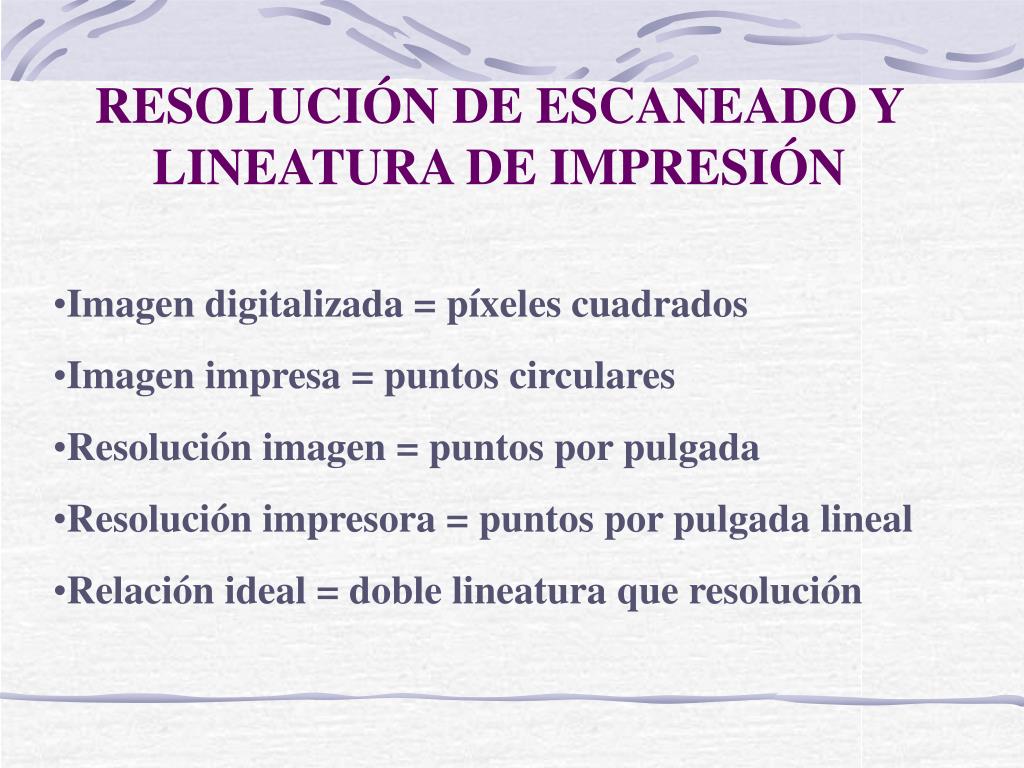

RESOLUCIÓN DE ESCANEADO Y LINEATURA DE IMPRESIÓN

  • Imagen digitalizada = píxeles cuadrados
  • Imagen impresa = puntos circulares
  • Resolución imagen = puntos por pulgada
  • Resolución impresora = puntos por pulgada lineal
  • Relación ideal = doble lineatura que resolución
slide14

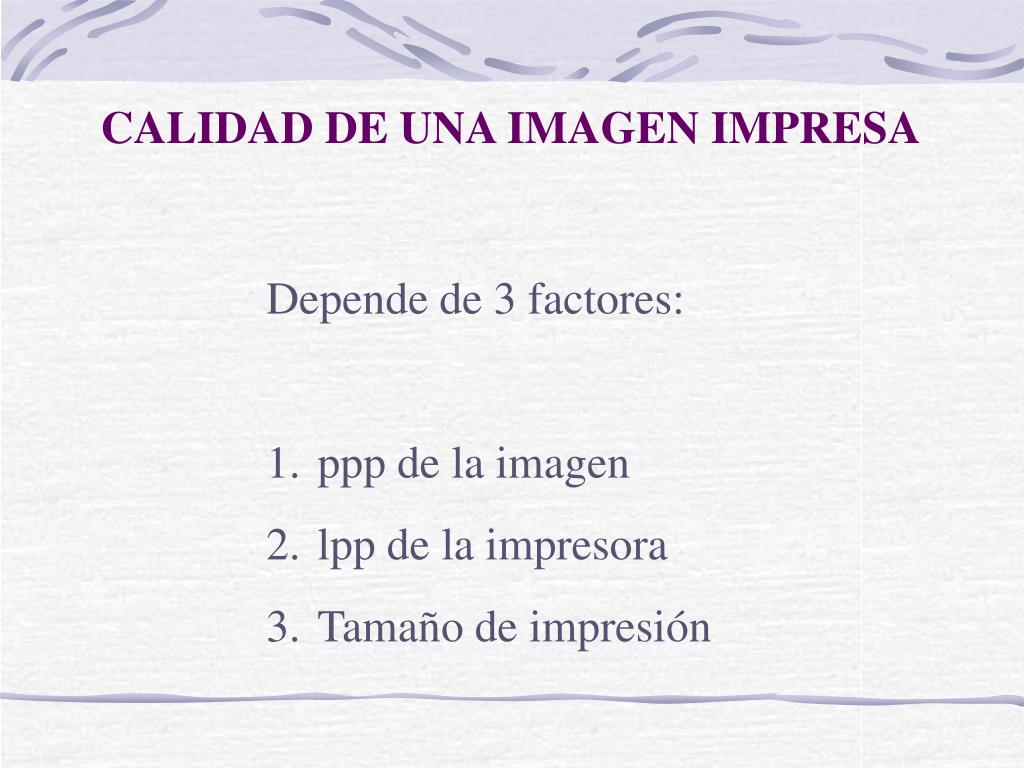

CALIDAD DE UNA IMAGEN IMPRESA

  • Depende de 3 factores:
  • ppp de la imagen
  • lpp de la impresora
  • Tamaño de impresión
slide15

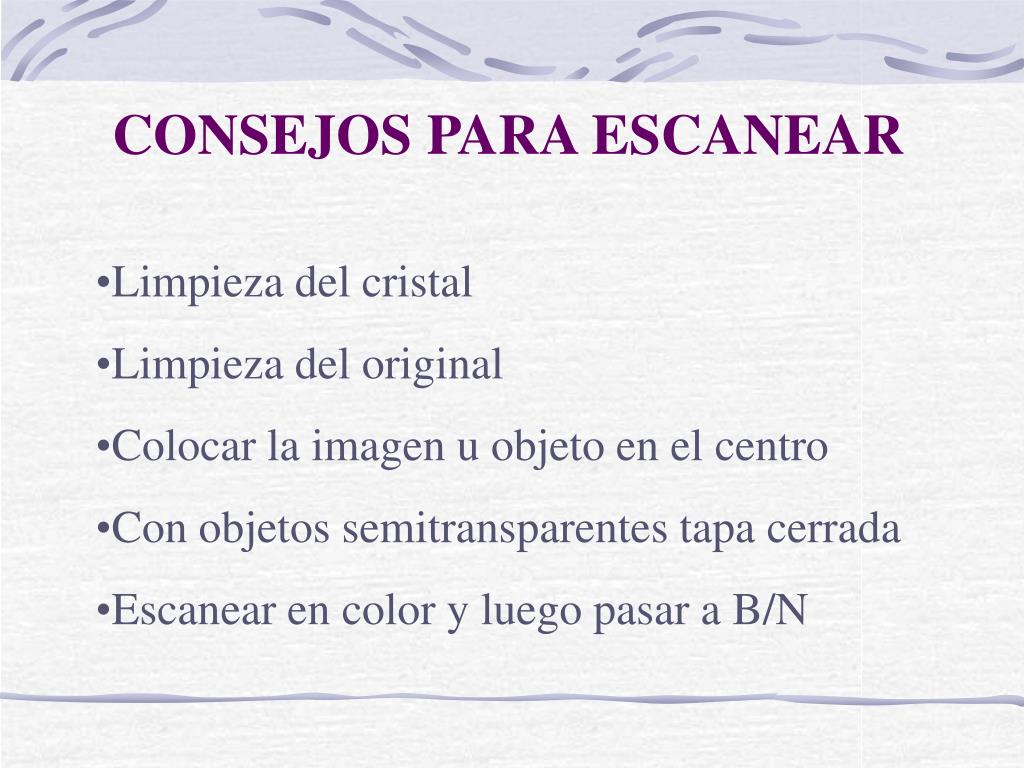

CONSEJOS PARA ESCANEAR

  • Limpieza del cristal
  • Limpieza del original
  • Colocar la imagen u objeto en el centro
  • Con objetos semitransparentes tapa cerrada
  • Escanear en color y luego pasar a B/N
slide16

UNA VEZ ESCANEADO...

  • Tratamiento con programas de edición
  • Preparación para posibles salidas de la imagen:
  • Visualización en pantalla/e-mail
  • Páginas web
  • Impresoras
  • Plotters
  • Laboratorios fotográficos
formatos de archivo i
FORMATOS DE ARCHIVO I

BMP: Para imágenes en B/N, escala de grises, color indexado y RGB. No es válido para duotonos ni CMYK

PICT: Nativo de Macintosh. Cada vez reconocido por más aplicaciones

TIFF: Es el formato de mapa de bits más estandar. Compresión LZW sin pérdidas. Desde la versión 6.0 guarda trazados y canales. El más usado para imágenes que se preparan para su impresión.

slide18

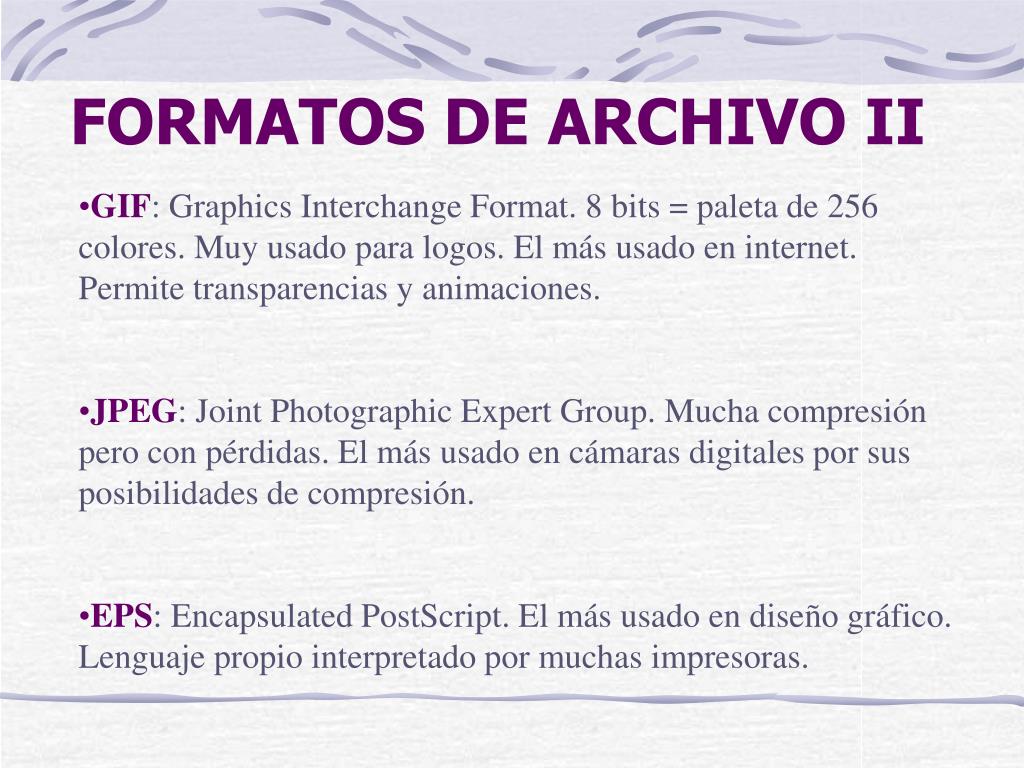

FORMATOS DE ARCHIVO II

  • GIF: Graphics Interchange Format. 8 bits = paleta de 256 colores. Muy usado para logos. El más usado en internet. Permite transparencias y animaciones.
  • JPEG: Joint Photographic Expert Group. Mucha compresión pero con pérdidas. El más usado en cámaras digitales por sus posibilidades de compresión.
  • EPS: Encapsulated PostScript. El más usado en diseño gráfico. Lenguaje propio interpretado por muchas impresoras.
slide19

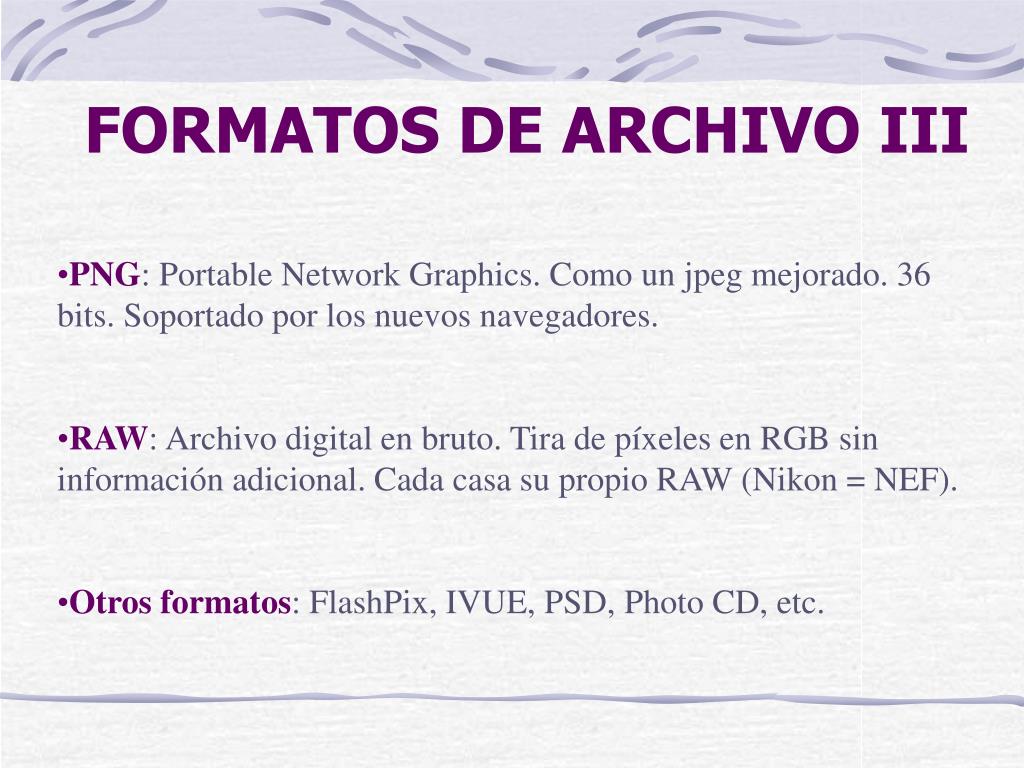

FORMATOS DE ARCHIVO III

  • PNG: Portable Network Graphics. Como un jpeg mejorado. 36 bits. Soportado por los nuevos navegadores.
  • RAW: Archivo digital en bruto. Tira de píxeles en RGB sin información adicional. Cada casa su propio RAW (Nikon = NEF).
  • Otros formatos: FlashPix, IVUE, PSD, Photo CD, etc.
slide20

IMPRESORAS

  • De varios tipos: matriciales, de inyección de tinta, láser, de sublimación.
  • Suficiente calidad sólo las de inyección y sublimación.
  • Inyección: amplio mercado y precios para todos los gustos
slide21

IMPRESORAS CON

CALIDAD FOTOGRÁFICA I

  • 2880 por 1440 dpi ( A-4)
  • Tamaño de gota de 2 picolitros
  • Rollo de papel + cortador
  • Impresión directa a CD
  • 7 cartuchos de tinta
  • Foto estabilidad de 20 años
  • Impresión sin márgenes ( A-4 + )

Stylus Photo

950 de Epson

slide22

IMPRESORAS CON

CALIDAD FOTOGRÁFICA II

  • 2400 por 1200 dpi (A-4)
  • Tamaño de gota de 4 picolitros
  • 6 cartuchos de tinta
  • Fotoestabilidad de 25 años
  • Mucha velocidad (143 sg.A-4)
  • Impresión sin márgenes

Canon S900

slide23

IMPRESORAS CON

CALIDAD FOTOGRÁFICA III

  • 2400 por 1200 dpi (A-4)
  • 4 cartuchos de tinta
  • USB, infrarrojo y bluetooth

HP Deskjet 995C

slide24

IMPRESORAS CON

CALIDAD FOTOGRÁFICA IV

2.880 x 1.440

Desde 10 x 15 hasta A-3 +

7 cartuchos ( ligth black )

Opción de negro mate y negro photo

Estabilidad de imagen = 75 años (*)

Rollo de papel y hojas sueltas

Imprime en CD

USB 2.0 y Firewire

Stylus Photo 2100

de Epson

slide25

CONSEJOS PARA IMPRIMIR EN LABORATORIOS

  • Si es para fotocopiadoras digitales o plotters = CMYK
  • Calibrado del monitor = experiencia con cada empresa
  • Si es proceso fotoquímico = RGB
  • Entregar las imágenes en el formato y tamaño adecuados
  • Para evitar sorpresas interpolar uno mismo
  • Primeras veces llevar ejemplo de impresión
slide26

IMPRESIÓN EN CASA

  • Elección de impresora ( resolución + tintas + velocidad)
  • Caso especial de las impresoras de sublimación
  • Caso especial de los plotters (plotters domésticos).
  • Elección del papel ( calidad fotográfica + acabados)
  • Preparación de archivos ( resolución)
  • Manejo del software de impresora ( calibración + calidad )
  • Tintas especiales
  • Gran ventaja: disponibilidad y control del usuario
slide27

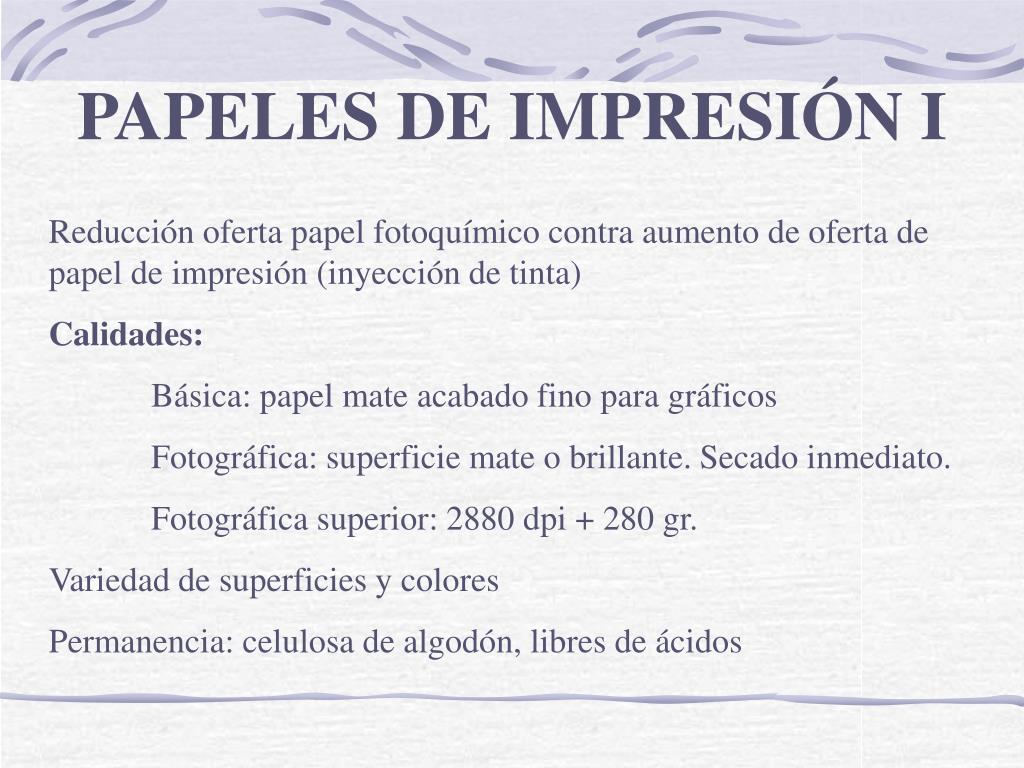

PAPELES DE IMPRESIÓN I

Reducción oferta papel fotoquímico contra aumento de oferta de papel de impresión (inyección de tinta)

Calidades:

Básica: papel mate acabado fino para gráficos

Fotográfica: superficie mate o brillante. Secado inmediato.

Fotográfica superior: 2880 dpi + 280 gr.

Variedad de superficies y colores

Permanencia: celulosa de algodón, libres de ácidos

slide28

PAPELES DE IMPRESIÓN II

Marca Lyson: acabado pergamino, acuarela, Soft Fine Art (imita pergamino de museo), superficie tejido, Professional photo gloss (imita al Ilfochrome). Varios de ellos de 310 gr. y 2880 dpi.

Somerset Velvet: copias para alta calidad, archivo y exposición. Con capa de resina. Base de algodón sin ácido.

slide29

TINTAS DE IMPRESIÓN I

Tintas normales: colorantes orgánicos. Buena respuesta de color pero poca estabilidad.

Tintas pigmentadas: a base de pigmentos (pequeñas partículas de minerales). Gran permanencia del color, superior incluso a lo fotoquímico si es en cmbinación con el papel adecuado.

Tintas especiales: impresión sobre tejidos, impresiones resistentes al agua, impresiones para transparencias, etc.

slide30

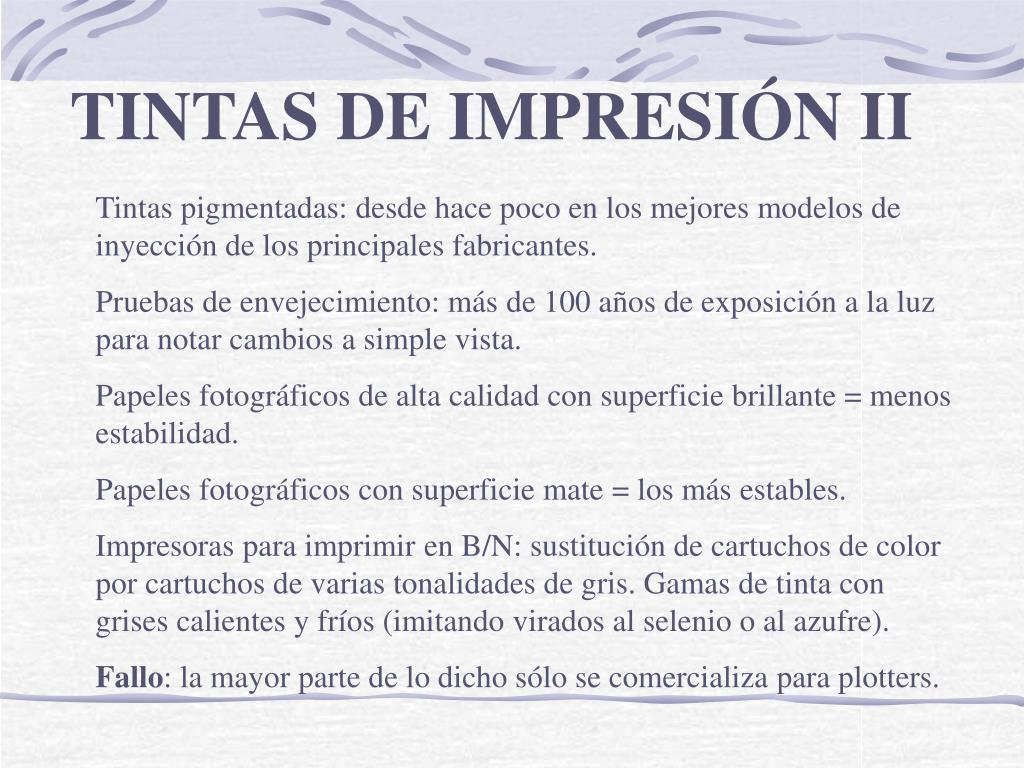

TINTAS DE IMPRESIÓN II

Tintas pigmentadas: desde hace poco en los mejores modelos de inyección de los principales fabricantes.

Pruebas de envejecimiento: más de 100 años de exposición a la luz para notar cambios a simple vista.

Papeles fotográficos de alta calidad con superficie brillante = menos estabilidad.

Papeles fotográficos con superficie mate = los más estables.

Impresoras para imprimir en B/N: sustitución de cartuchos de color por cartuchos de varias tonalidades de gris. Gamas de tinta con grises calientes y fríos (imitando virados al selenio o al azufre).

Fallo: la mayor parte de lo dicho sólo se comercializa para plotters.

slide31

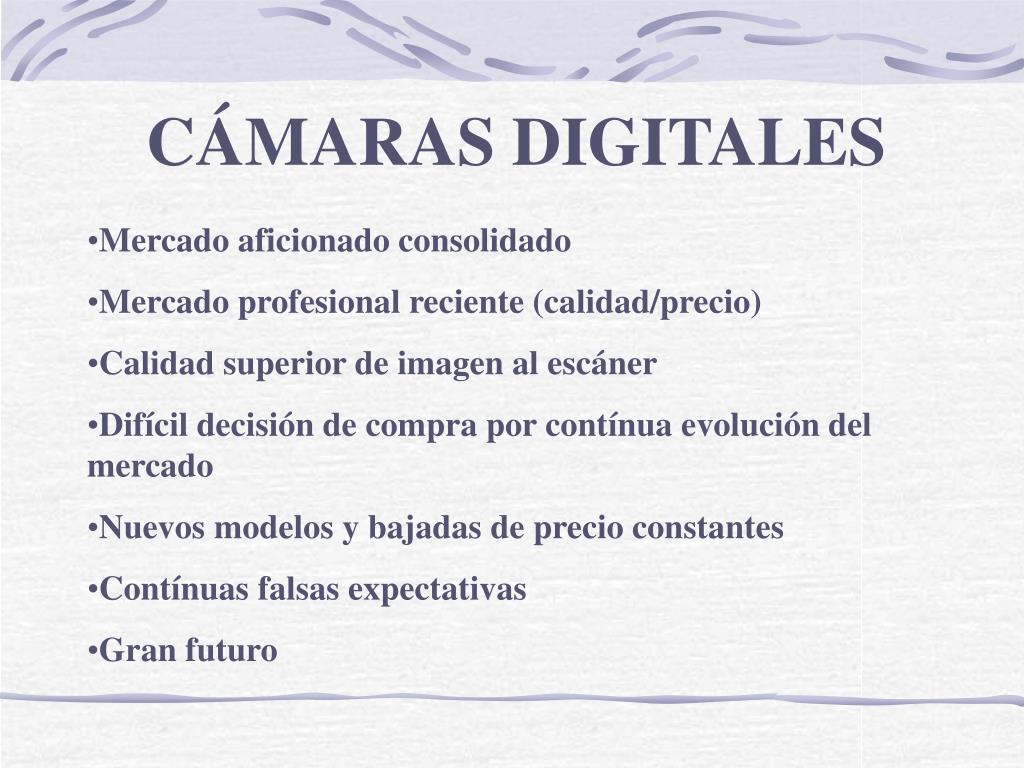

CÁMARAS DIGITALES

  • Mercado aficionado consolidado
  • Mercado profesional reciente (calidad/precio)
  • Calidad superior de imagen al escáner
  • Difícil decisión de compra por contínua evolución del mercado
  • Nuevos modelos y bajadas de precio constantes
  • Contínuas falsas expectativas
  • Gran futuro
slide32

PÍXELES O GRANOS DE PLATA

Haluros de plata

Píxeles

Píxeles en impresora

Píxeles en pantalla

slide33

EL CORAZÓN DE LA

CÁMARA DIGITAL

CCD: Charged Coupled Device. 1970 = 1ª cámara de televisión con CCD

CMOS: Complementary metal oxide semiconductor. 1995 = la NASA inventa la nueva tecnología de píxel activo. Igual calidad/menor coste.

slide34

CCD / CMOS

CCD

CMOS

Muy extendido

Caros

Gran calidad

Mucho consumo

Poco extendido

Menor coste

Peor calidad

Bajo consumo

slide35

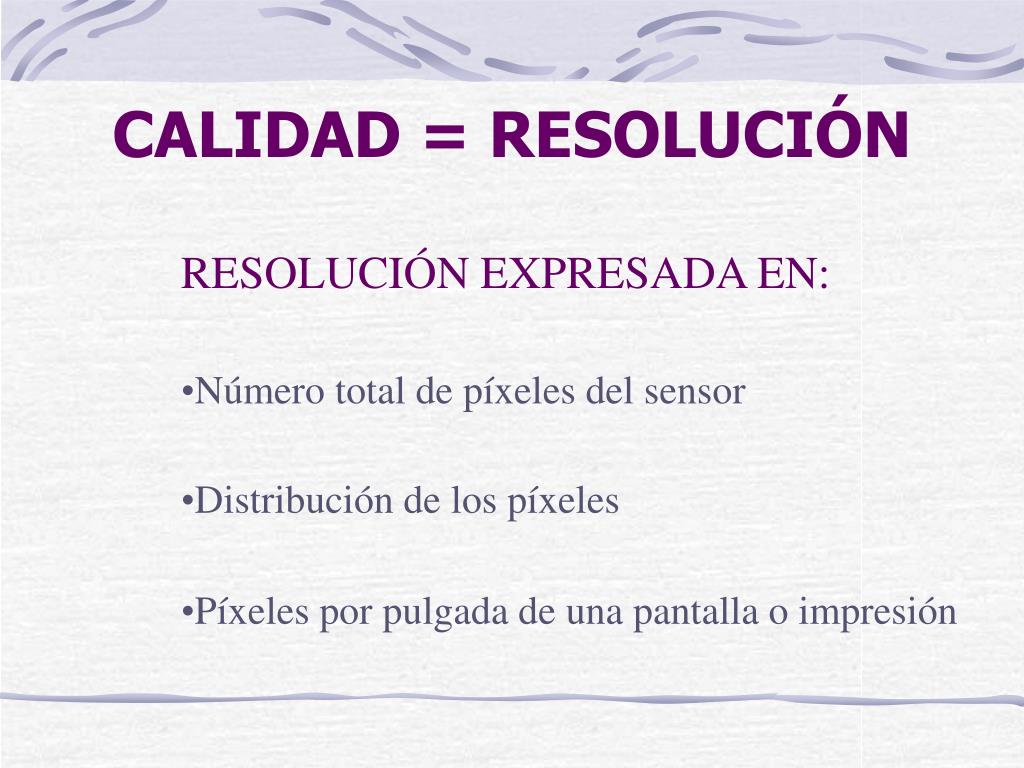

CALIDAD = RESOLUCIÓN

RESOLUCIÓN EXPRESADA EN:

  • Número total de píxeles del sensor
  • Distribución de los píxeles
  • Píxeles por pulgada de una pantalla o impresión
slide36

TIPOS DE RESOLUCIÓN

  • Resolución nominal (interpolada)
  • Resolución efectiva (real)
slide37

RESOLUCIÓN FOTOGRÁFICA

  • Se considera calidad fotográfica 300 ppp
  • Tamaño de ampliación máximo:
  • Píxeles por línea dividido entre 300
  • Multiplicar por 2,54
slide42

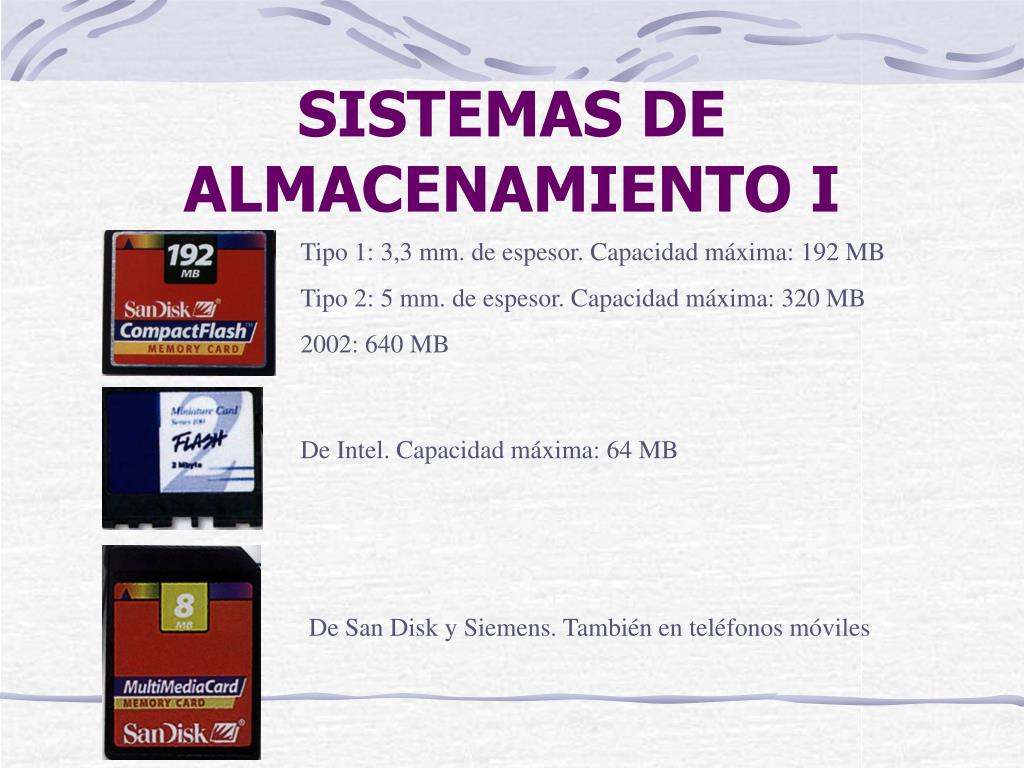

SISTEMAS DE ALMACENAMIENTO I

Tipo 1: 3,3 mm. de espesor. Capacidad máxima: 192 MB

Tipo 2: 5 mm. de espesor. Capacidad máxima: 320 MB

2002: 640 MB

De Intel. Capacidad máxima: 64 MB

De San Disk y Siemens. También en teléfonos móviles

slide43

SISTEMAS DE ALMACENAMIENTO II

PCMCIA: Tipo 1, 2, 3, 4. Usadas en portátiles

SMARTMEDIA: Capacidad máxima: 64 MB

MEMORY STICK: De Sony. Con adaptador para PCMCIA

slide44

SISTEMAS DE ALMACENAMIENTO III

DISQUETE: Barato. Estándar. 1,44 MB.

EFS-1 (Electronic Film System): De Silicon Films. Fracasó. Acoplable a Canon Eos1n y Eos 5 y a Nikon F5, F3 y F90. 1,3 megapíxeles.

slide45

SISTEMAS DE ALMACENAMIENTO IV

x-D Picture Card

  • Extreme digital
  • Fujifilm+Olympus
  • 20.0x25,0x1,7 mm. Muy pequeña
  • Capacidades de hasta 8 GB
  • Adaptador para Compact-Flash
  • Mucha velocidad de grabación
  • Bajo consumo
  • 5 modelos de Fuji y Olympus con x-D
slide46

CONEXIÓN CÁMARA-ORDENADOR

  • Puerto serie: El del módem. Lento
  • Puerto paralelo: El de la impresora. Algo más rápido.
  • Puerto SCSI: Escáneres, discos duros y lectores de CD. Rápido. Precisa de tarjeta propia.
  • USB: Rápido. 12 megas/segundo
  • Firewire: Creado por Apple. 25 megas/segundo
  • Infrarrojos: Cómodo. Poco usado.
slide47

LECTORES DE TARJETA

Por USB. Cómodo. Rápido. Ahorra batería de la cámara.

Lector multitarjeta: Compact Flash, Smart Media, Multimedia, Secure Digital.

slide48

SISTEMAS PROFESIONALES

Respaldos digitales para cámaras de formato medio

Respaldos digitales para cámaras de gran formato

Respaldo Phase One

slide49

CÁMARAS PROFESIONALES II

  • Unos 4.300 €
  • 3,4 megapixels
  • Chip CCD
  • 1/2000 sec.
  • 1,5 fps.
  • Contacto X
  • Compact Flash tipos I y II

FUJI

FINEPIX PRO

slide50

CÁMARAS PROFESIONALES III

  • Unos 5.700 €
  • 2,7 megapixels
  • Chip CCD
  • 1/6000 sec.
  • 4,5 fps.
  • Contacto X
  • Compact Flash

NIKON D1

slide51

CÁMARAS PROFESIONALES IV

  • Unos 2.400 €
  • 4,2 megapixels
  • Chip CCD
  • 1/640 sec.
  • 3 fps
  • Contacto X
  • Smart Media y Compact Flash

OLYMPUS E-20

slide52

ÚLTIMAS NOVEDADES EN CÁMARAS (Sept. 2002)

GAMA BÁSICA. AFICIONADO.

  • CCD de 2,1 MPX (1600x1200)
  • Óptica fija
  • USB
  • Servicio de revelado de fotos
  • 180 €

BEEP DC 2102

slide53

ÚLTIMAS NOVEDADES EN CÁMARAS (Sept. 2002)

AFICIONADO.

  • CCD de 3 MPX (1984x1488)
  • Zoom de 2,8 aumentos (36-100)
  • ASA 100 a 400
  • Modo vídeo y foto serie
  • SmartMedia de 16 megabytes
  • 549 €

Olympus C300 Zoom

slide54

ÚLTIMAS NOVEDADES EN CÁMARAS (Sept. 2002)

AFICIONADO AVANZADO

  • CCD de 4 MPX (2272x1704)
  • Zoom de 4 aumentos
  • ASA hasta 800
  • Compact Flash 16 megabytes
  • Macro de 2 cm.
  • Velocidad 1/2300 seg.
  • 800 €

Nikon Coolpix 4500

slide55

ÚLTIMAS NOVEDADES EN CÁMARAS (Sept. 2002)

SEMIPROFESIONAL

  • CCD de 6,17 MPX (4256x2848)
  • Ópticas intercambiables Nikkor
  • TIFF, RAW Y JPEG
  • SmartMedia y CompactFlash tipo II
  • FireWire y USB 1.1
  • Comentarios hablados
  • 9 modos de equilibrio del blanco
  • 2995 €

Fuji FinePix

S2 Pro

slide56

ÚLTIMAS NOVEDADES EN CÁMARAS (Sept. 2002)

SEMIPROFESIONAL

  • CCD de 6,1 MPX (3008x2000)
  • Ópticas intercambiables Nikkor (más de 40)
  • CompactFlash
  • M,A,S,P
  • 1/4000 seg.
  • Sincronización del flash 1/180 seg.
  • 8 modos de equilibrio del blanco
  • 2.800 €

NIKON D100

slide57

DCS Pro Back Plus de KODAK

  • 16 millones de pixels
  • 100 ASA
  • Firewall
  • Salida vídeo compuesto NTSC y PAL
  • Compatible Hasselblad, Mamiya, Fuji y Bronica
  • Compatible Horseman, Cambo Sinar, Linhof, Toyo y Arca Swiss
  • Archivos RGB de 48 megas
slide58

CANON EOS D 30

Sensor CMOS

3,35 megapixels

Ópticas intercambiables

Gama de accesorios Canon

M,S,A,P y programas especiales

Autofocus de 3 puntos

Balance de blancos con toma de pruebas

slide60

CANON EOS D 30

CMOS de bajo consumo

Archivos de 9 megas

100, 200, 400, 800 y 1.600 ASA

slide61

CANON EOS D 30

Sensor 22,7 x 15,1 mm.

Relación con 35 mm.: 1,6x

28mm. = 44 º

35 mm. = 56º

Amplia gama de ópticas Canon = sin problemas para gran angular

ad
