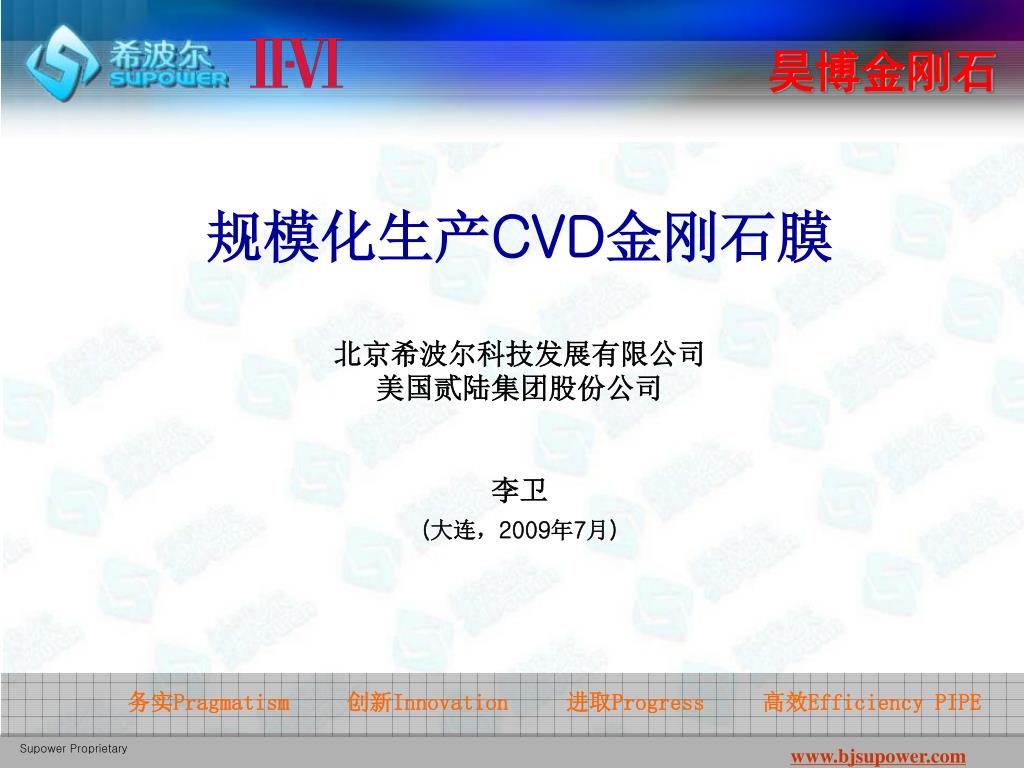

  1. 规模化生产CVD金刚石膜 北京希波尔科技发展有限公司 美国贰陆集团股份公司 李卫 (大连，2009年7月)

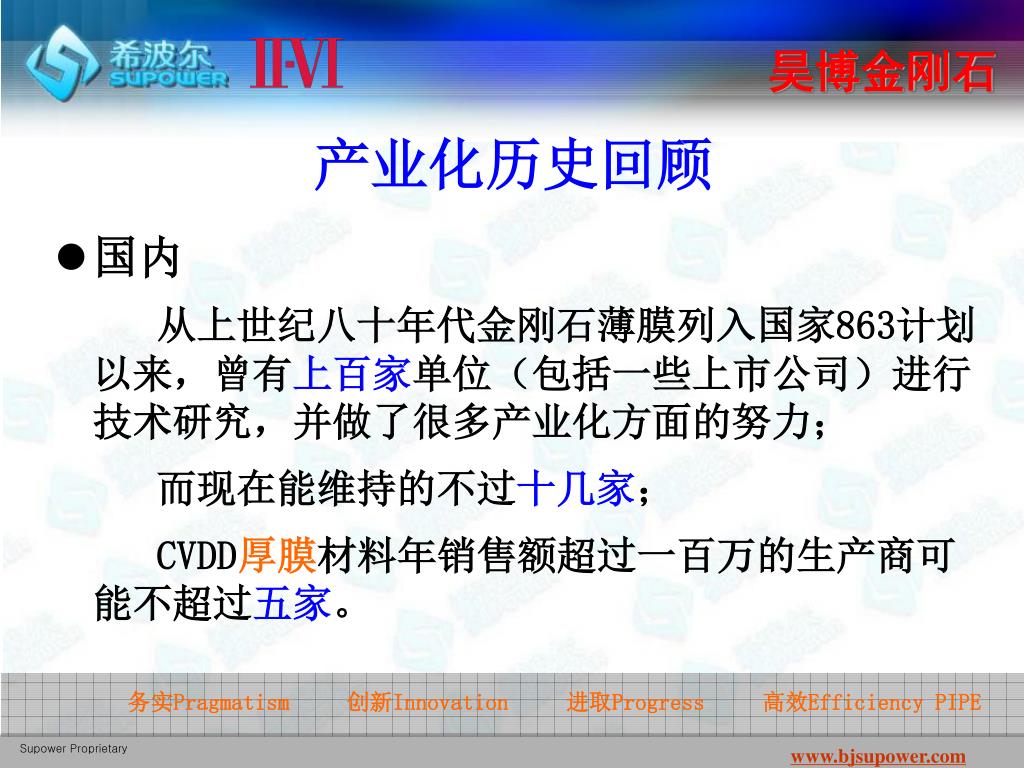

  2. 国内 从上世纪八十年代金刚石薄膜列入国家863计划以来，曾有上百家单位（包括一些上市公司）进行技术研究，并做了很多产业化方面的努力； 而现在能维持的不过十几家； CVDD厚膜材料年销售额超过一百万的生产商可能不超过五家。 产业化历史回顾

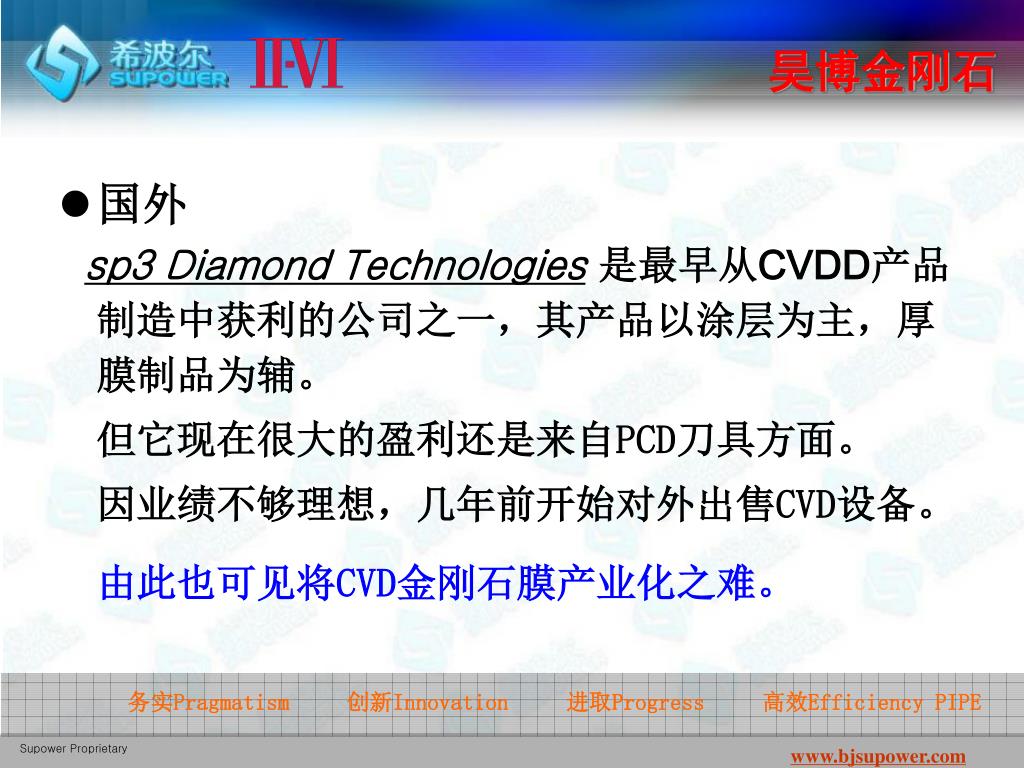

  3. 国外 sp3 Diamond Technologies是最早从CVDD产品制造中获利的公司之一，其产品以涂层为主，厚膜制品为辅。 但它现在很大的盈利还是来自PCD刀具方面。 因业绩不够理想，几年前开始对外出售CVD设备。 由此也可见将CVD金刚石膜产业化之难。

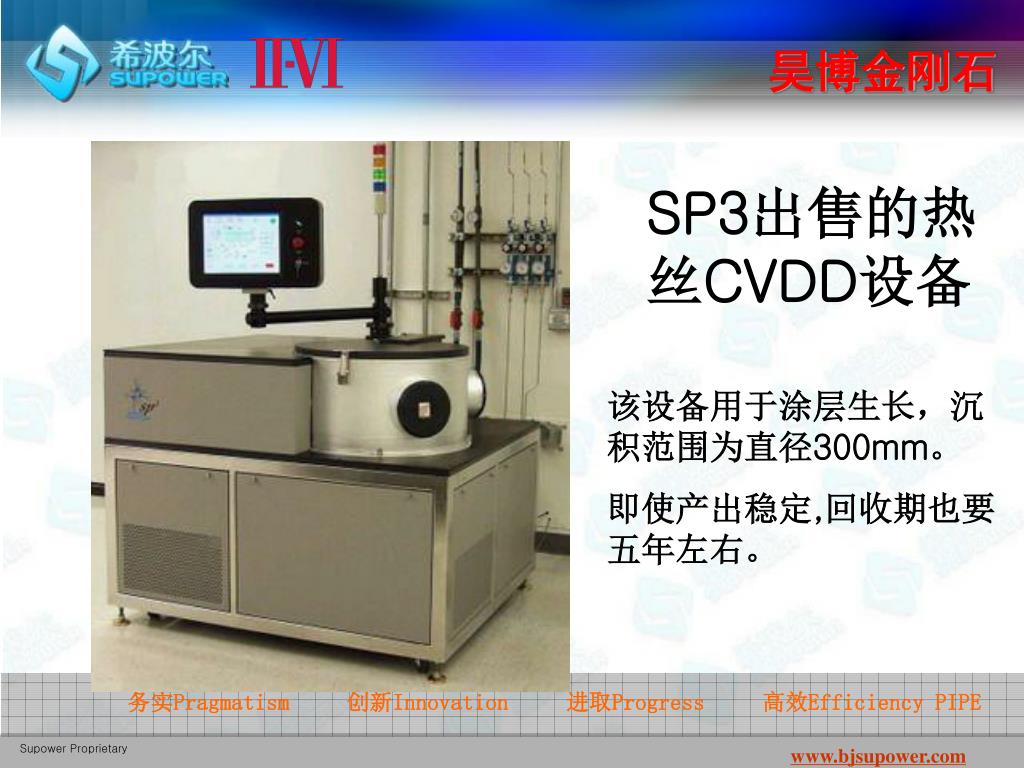

  4. SP3出售的热丝CVDD设备 该设备用于涂层生长，沉积范围为直径300mm。 即使产出稳定,回收期也要五年左右。

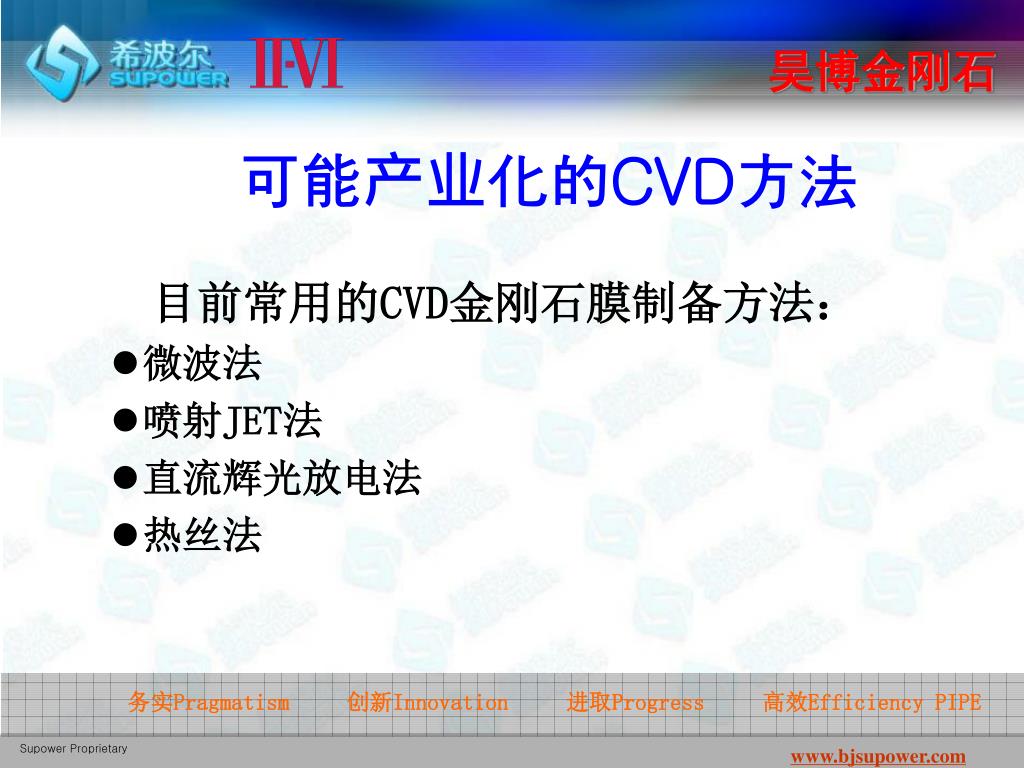

  5. 目前常用的CVD金刚石膜制备方法： 微波法 喷射JET法 直流辉光放电法 热丝法 可能产业化的CVD方法

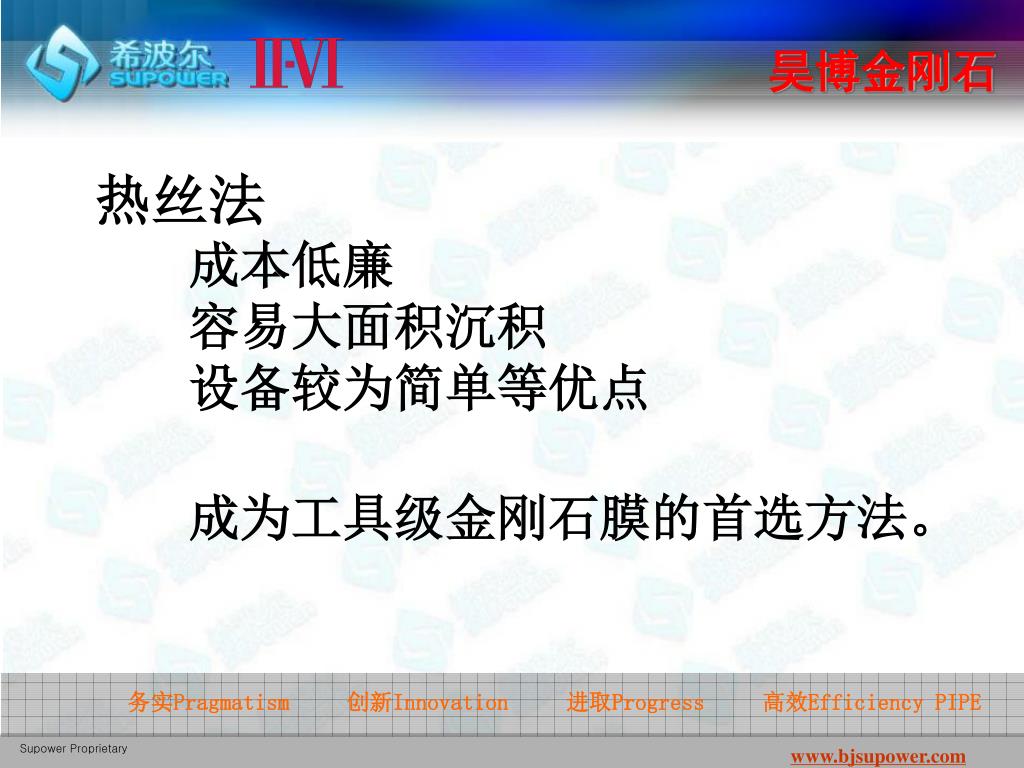

  6. 热丝法成本低廉容易大面积沉积设备较为简单等优点成为工具级金刚石膜的首选方法。热丝法成本低廉容易大面积沉积设备较为简单等优点成为工具级金刚石膜的首选方法。

  7. 修整工具用磨粒磨条 拉丝模芯 耐磨器件（线切割稳丝架、喷嘴等） 金刚石厚膜刀具 金刚石涂层工具 热沉片—高功率密度集成电路及激光二极管的散热基体 热丝CVDD产品应用

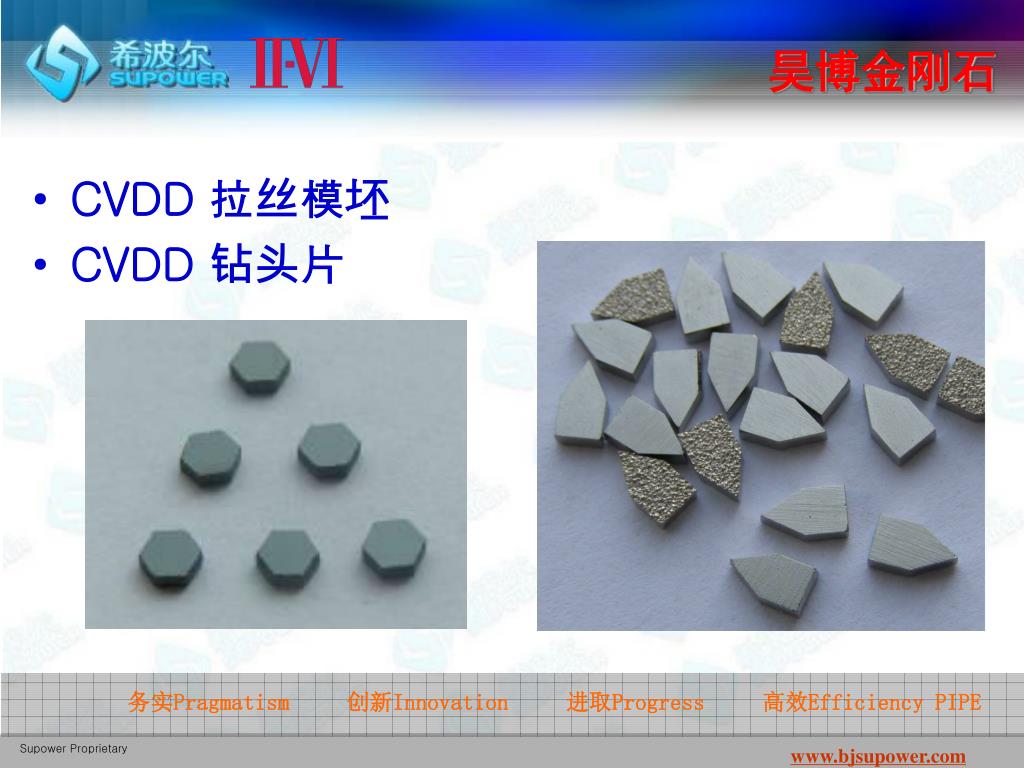

  8. CVDD 拉丝模坯 CVDD 钻头片

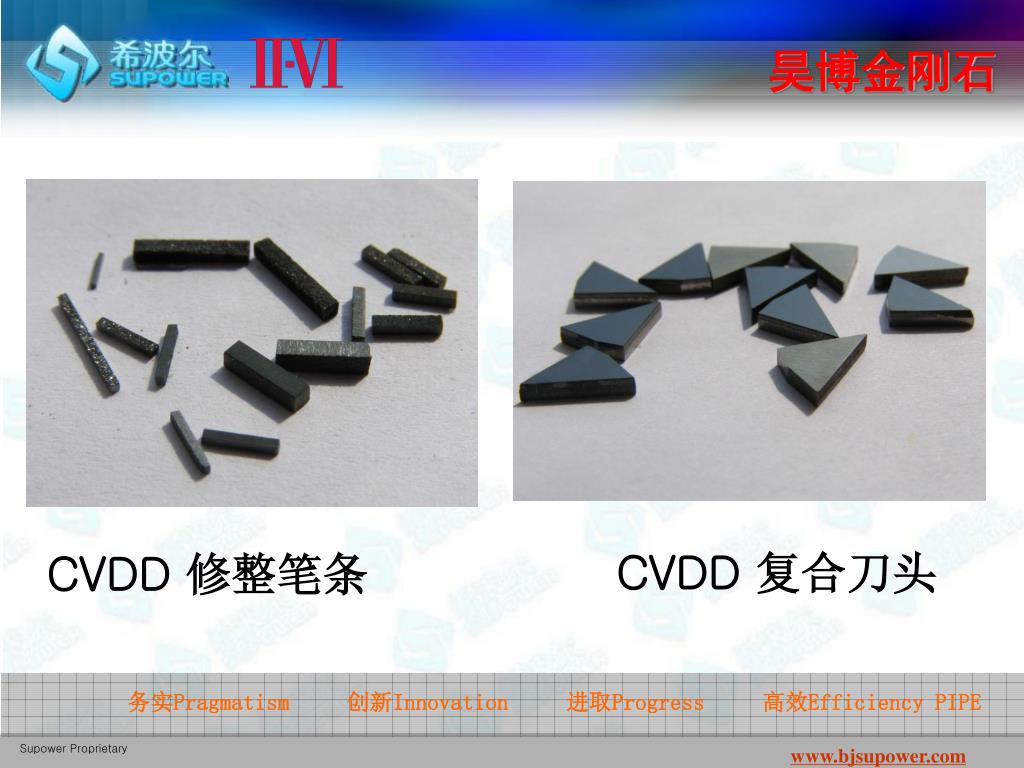

  9. CVDD 复合刀头 CVDD 修整笔条

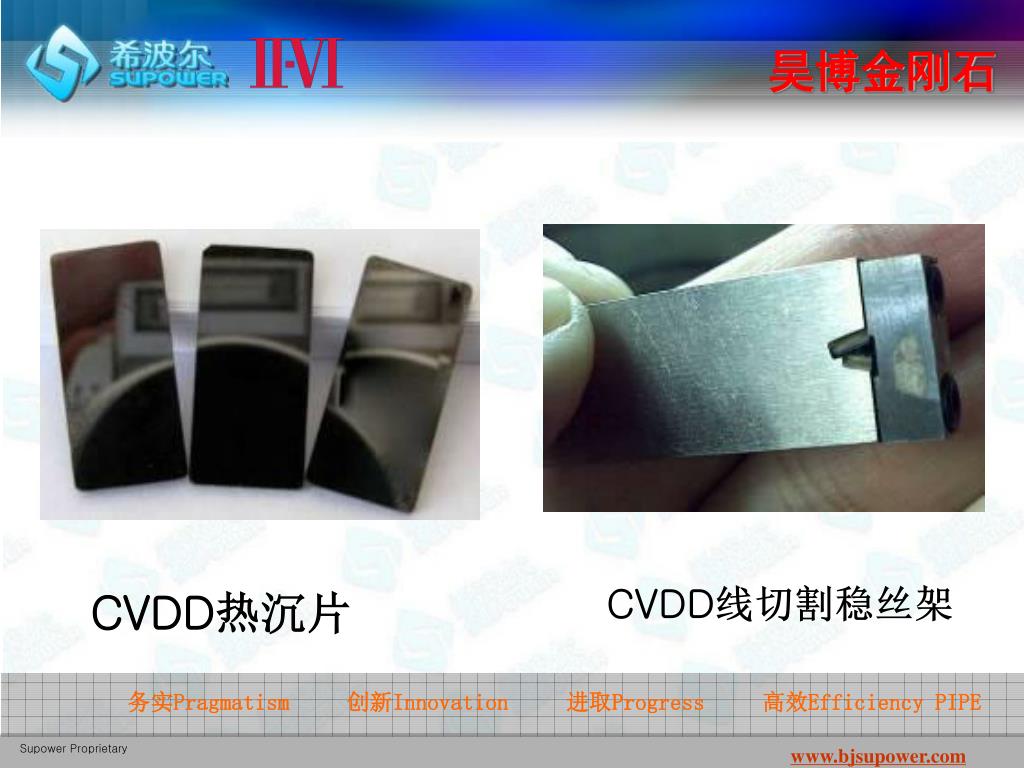

  10. CVDD线切割稳丝架 CVDD热沉片

  11. 金刚石膜片的内在质量控制 生长的稳定性和成功率 膜片的平面度 大面积生长均匀性 成本控制 加工能力 表面看来，做CVDD产品很容易，且利润丰厚，但正是以上六个因素，造成了真正实现产业化很困难。 热丝法产业化的难点

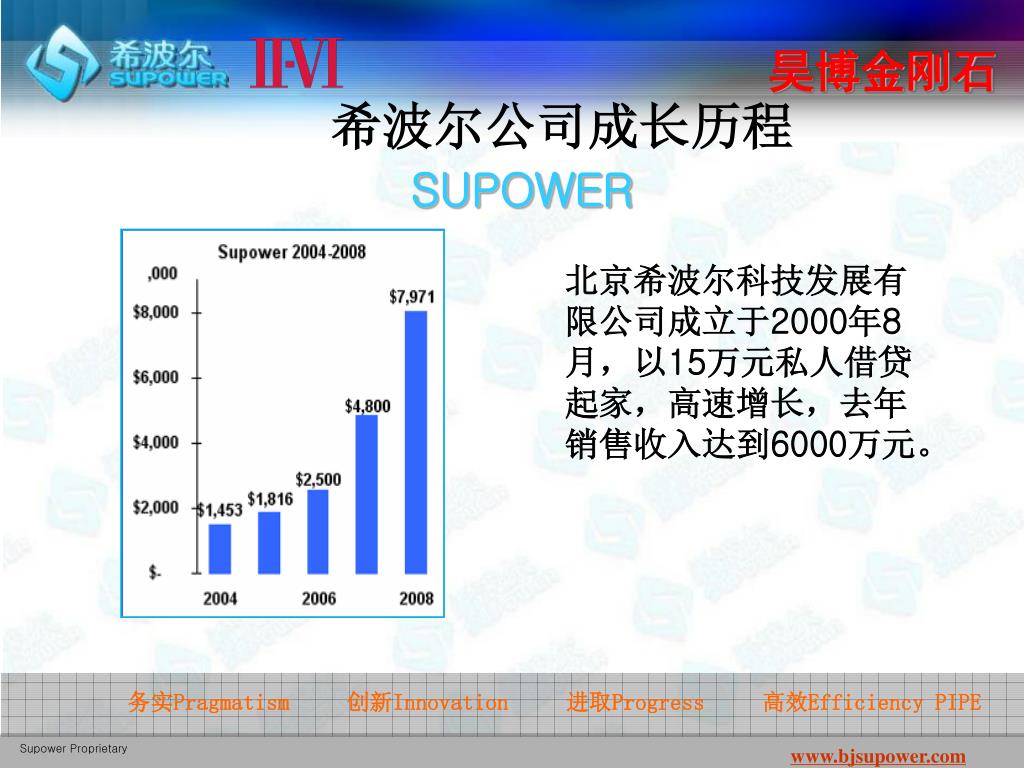

  12. 希波尔公司成长历程 SUPOWER 北京希波尔科技发展有限公司成立于2000年8月，以15万元私人借贷起家，高速增长，去年销售收入达到6000万元。

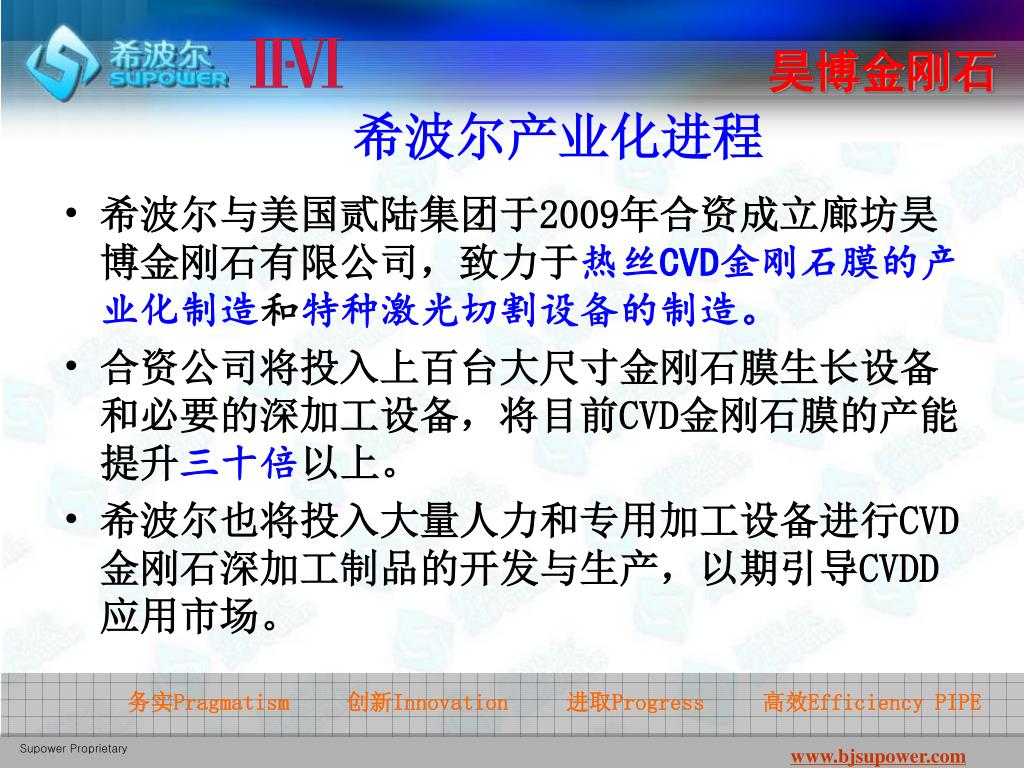

  13. 希波尔与美国贰陆集团于2009年合资成立廊坊昊博金刚石有限公司，致力于热丝CVD金刚石膜的产业化制造和特种激光切割设备的制造。希波尔与美国贰陆集团于2009年合资成立廊坊昊博金刚石有限公司，致力于热丝CVD金刚石膜的产业化制造和特种激光切割设备的制造。 合资公司将投入上百台大尺寸金刚石膜生长设备和必要的深加工设备，将目前CVD金刚石膜的产能提升三十倍以上。 希波尔也将投入大量人力和专用加工设备进行CVD金刚石深加工制品的开发与生产，以期引导CVDD应用市场。 希波尔产业化进程

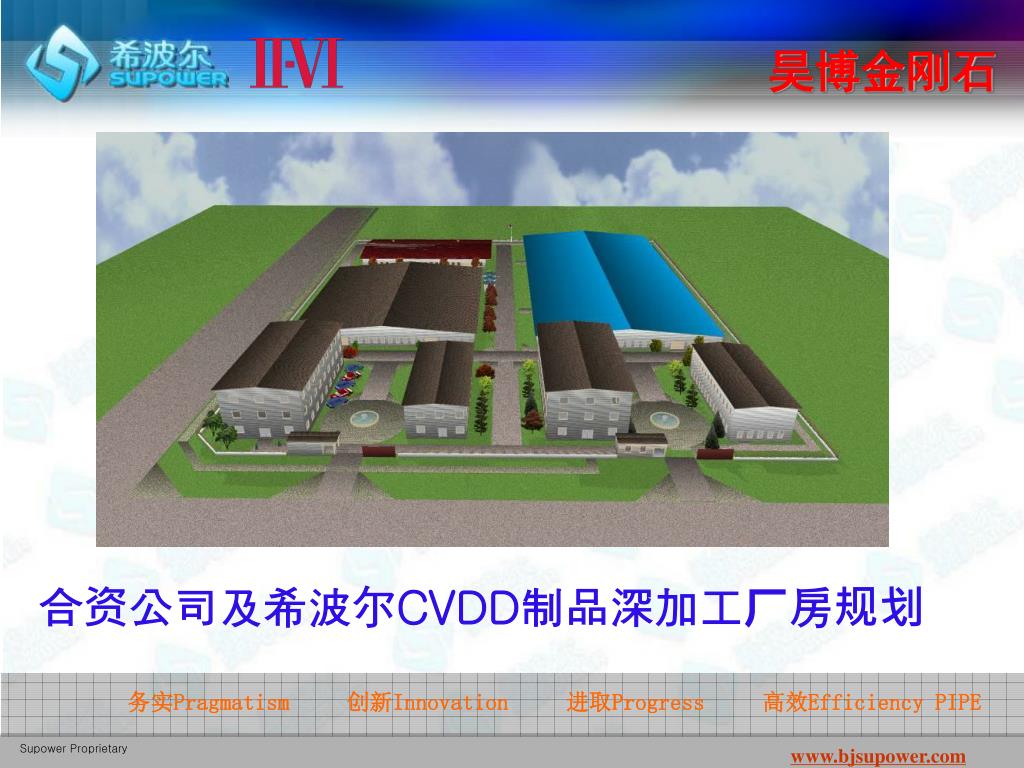

  14. 合资公司及希波尔CVDD制品深加工厂房规划

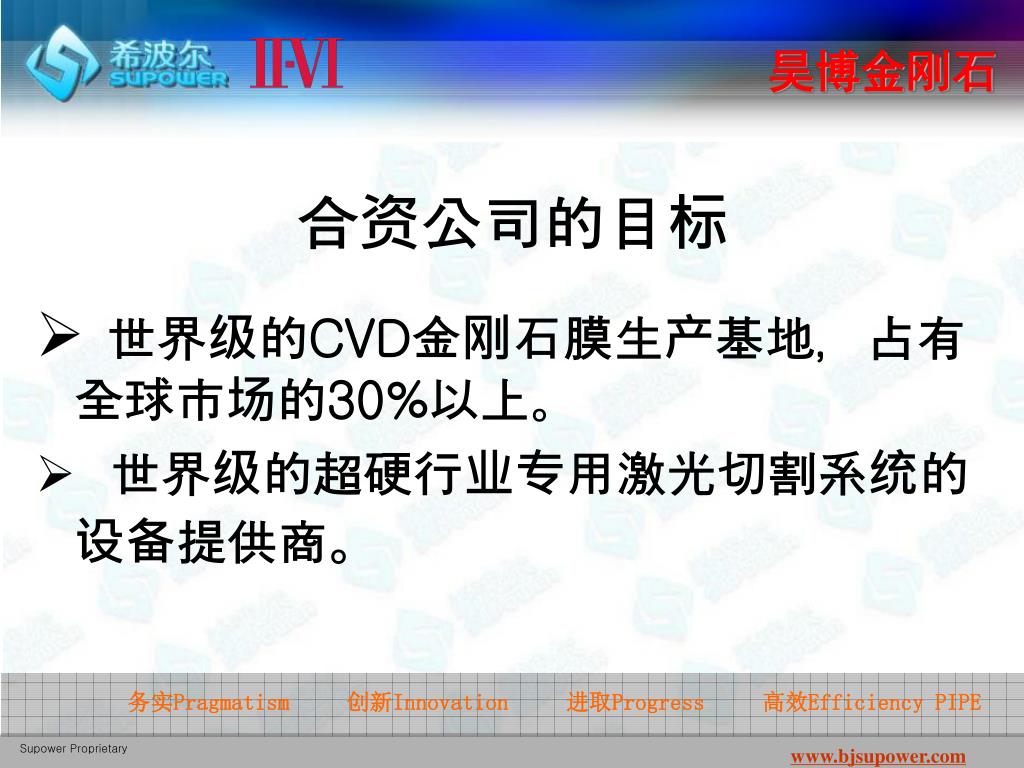

  15. 合资公司的目标 世界级的CVD金刚石膜生产基地，占有全球市场的30%以上。 世界级的超硬行业专用激光切割系统的设备提供商。

  16. 两家公司技术和管理的优势互补 美国II-VI集团丰富的产业化经验 真正按照ISO：9000标准进行公司的日常工作，把质量控制好在每一个细节 制定了严格的质量分级标准； 从国外引进先进的设备及手段进行科学的检验 合资公司的信心来自

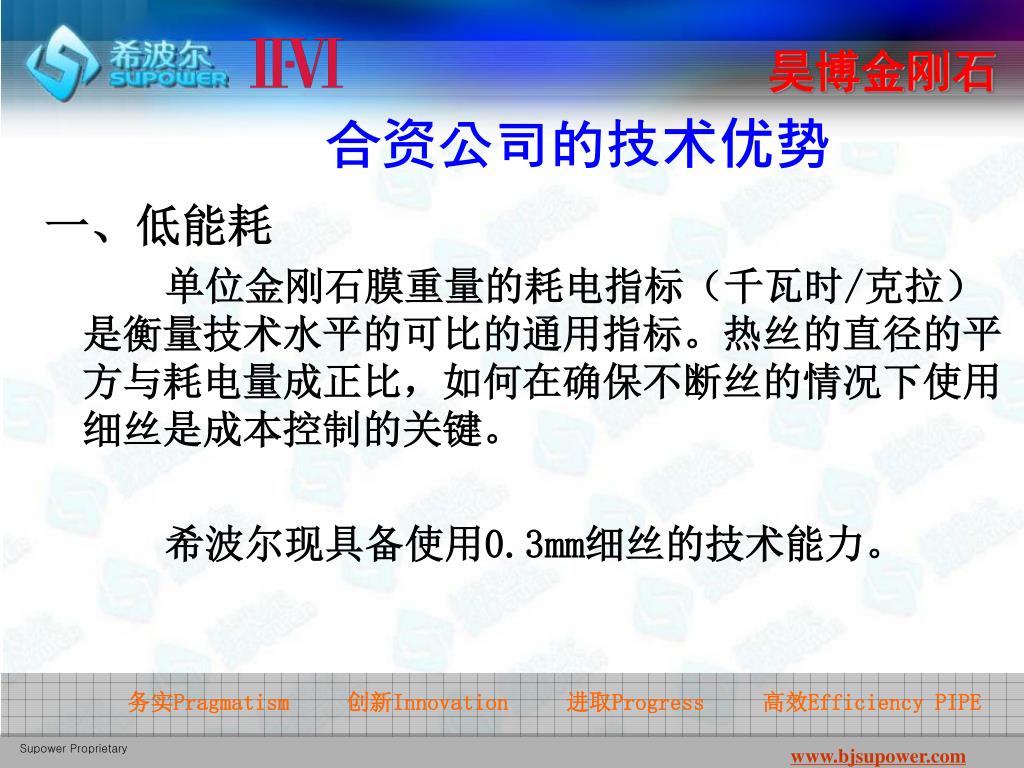

  17. 一、低能耗 单位金刚石膜重量的耗电指标（千瓦时/克拉）是衡量技术水平的可比的通用指标。热丝的直径的平方与耗电量成正比，如何在确保不断丝的情况下使用细丝是成本控制的关键。 希波尔现具备使用0.3mm细丝的技术能力。 合资公司的技术优势

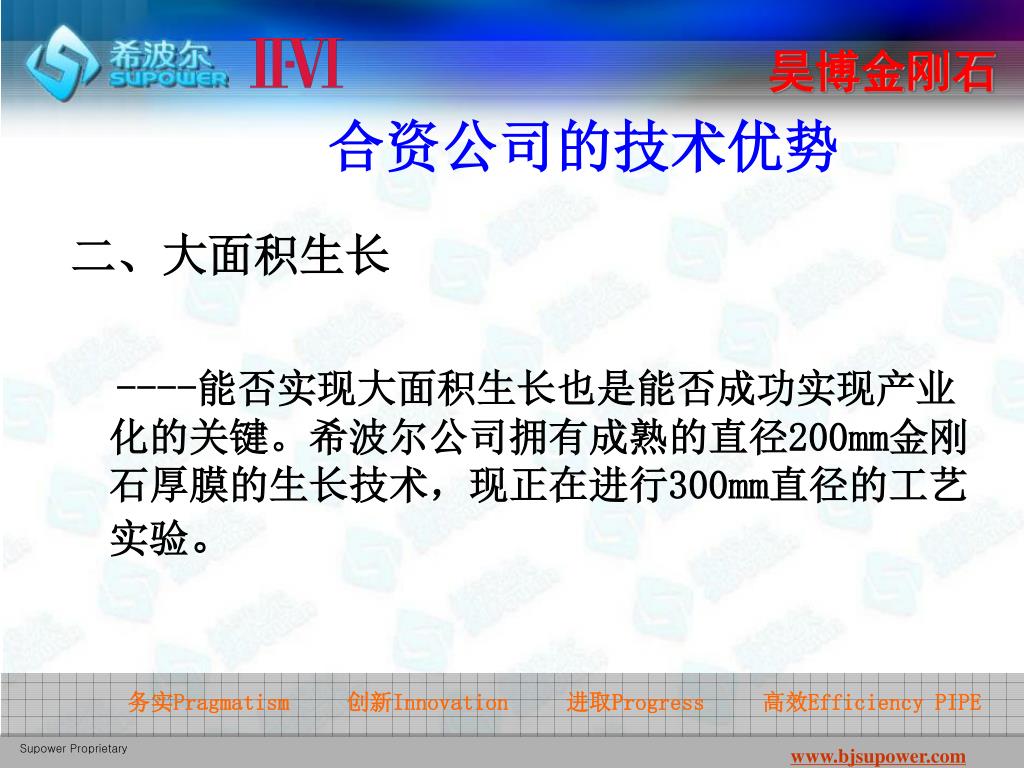

  18. 二、大面积生长 ----能否实现大面积生长也是能否成功实现产业化的关键。希波尔公司拥有成熟的直径200mm金刚石厚膜的生长技术，现正在进行300mm直径的工艺实验。 合资公司的技术优势

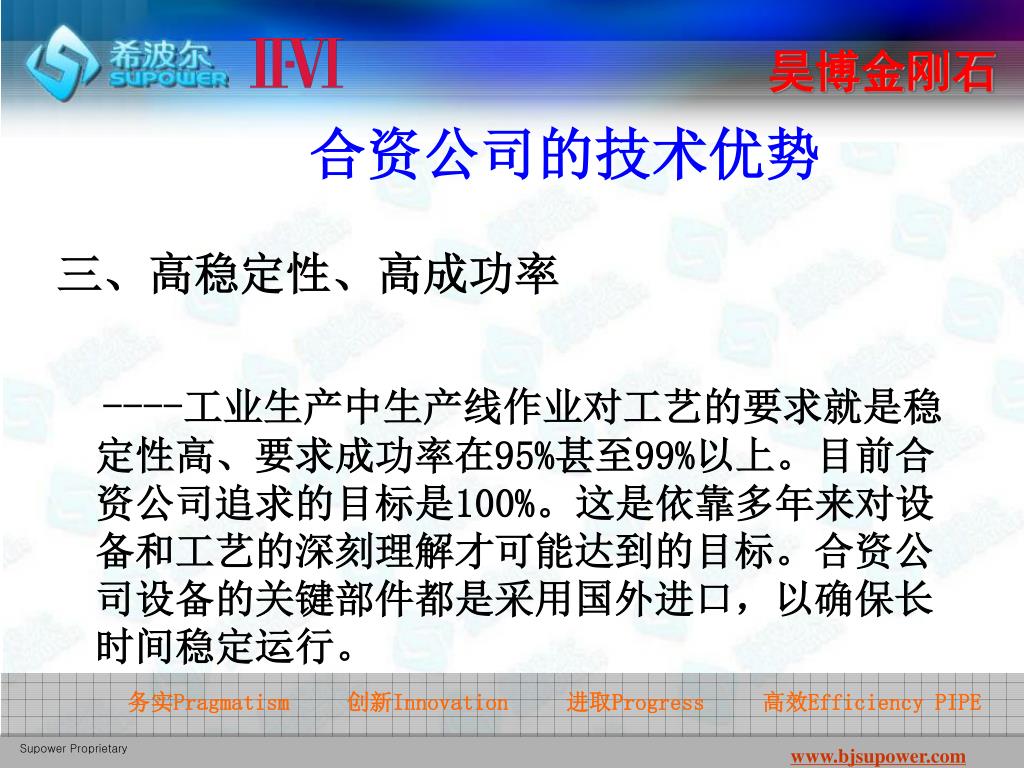

  19. 三、高稳定性、高成功率 ----工业生产中生产线作业对工艺的要求就是稳定性高、要求成功率在95%甚至99%以上。目前合资公司追求的目标是100%。这是依靠多年来对设备和工艺的深刻理解才可能达到的目标。合资公司设备的关键部件都是采用国外进口，以确保长时间稳定运行。 合资公司的技术优势

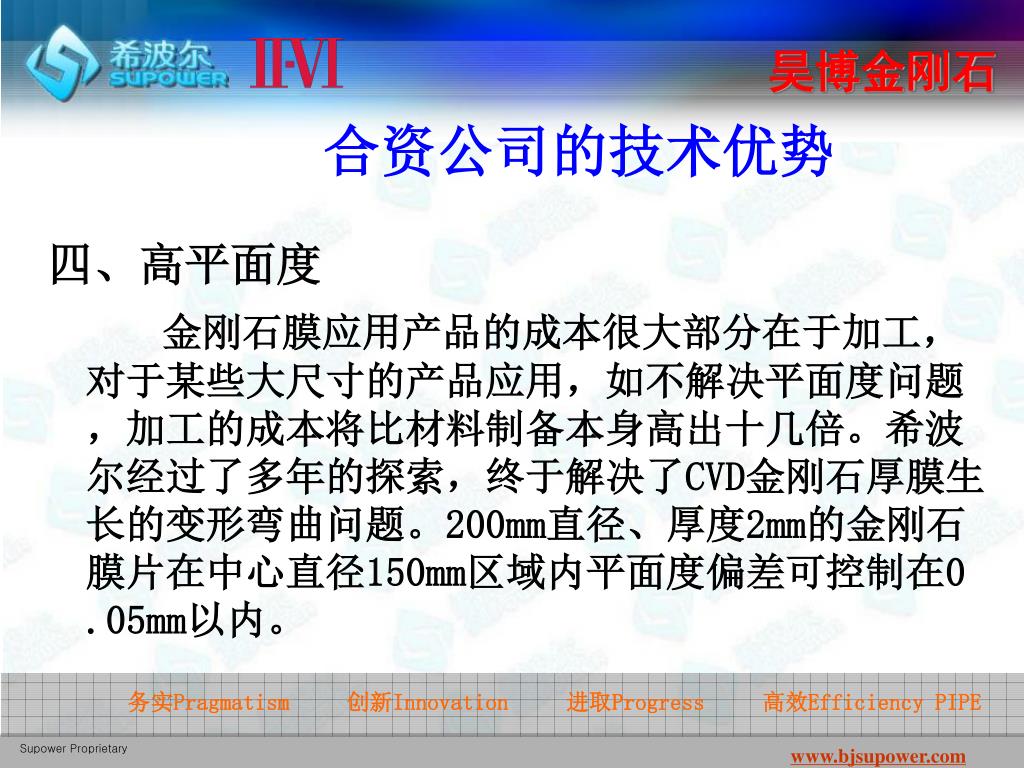

  20. 四、高平面度 金刚石膜应用产品的成本很大部分在于加工，对于某些大尺寸的产品应用，如不解决平面度问题，加工的成本将比材料制备本身高出十几倍。希波尔经过了多年的探索，终于解决了CVD金刚石厚膜生长的变形弯曲问题。200mm直径、厚度2mm的金刚石膜片在中心直径150mm区域内平面度偏差可控制在0.05mm以内。 合资公司的技术优势

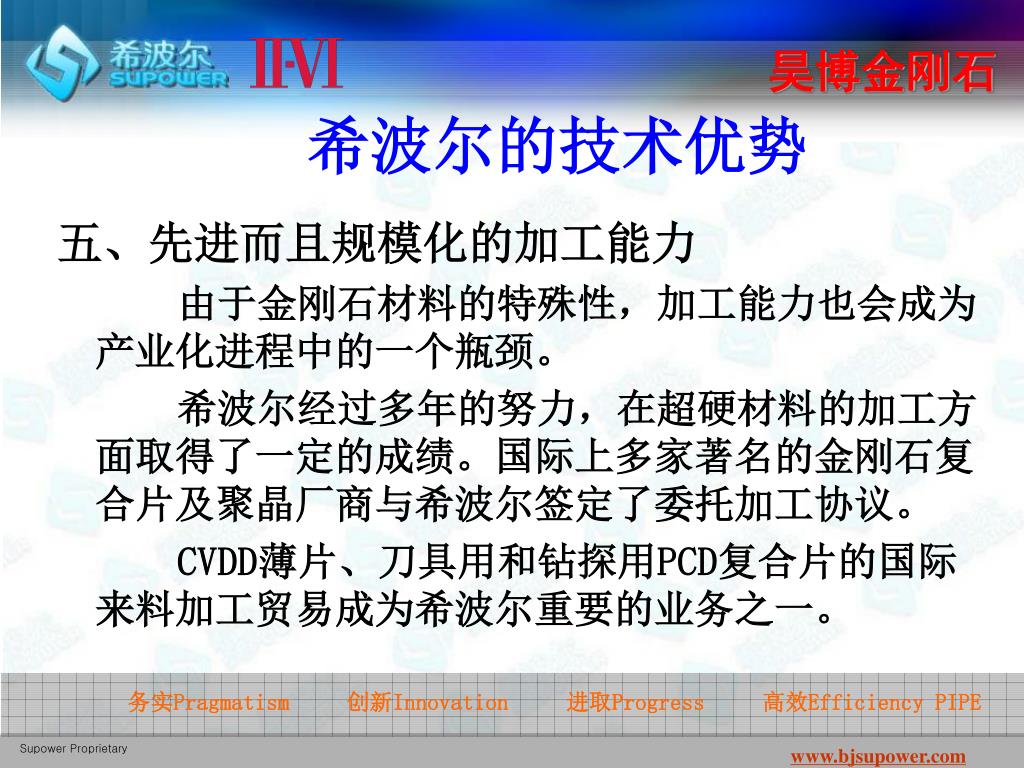

  21. 五、先进而且规模化的加工能力 由于金刚石材料的特殊性，加工能力也会成为产业化进程中的一个瓶颈。 希波尔经过多年的努力，在超硬材料的加工方面取得了一定的成绩。国际上多家著名的金刚石复合片及聚晶厂商与希波尔签定了委托加工协议。 CVDD薄片、刀具用和钻探用PCD复合片的国际来料加工贸易成为希波尔重要的业务之一。 希波尔的技术优势

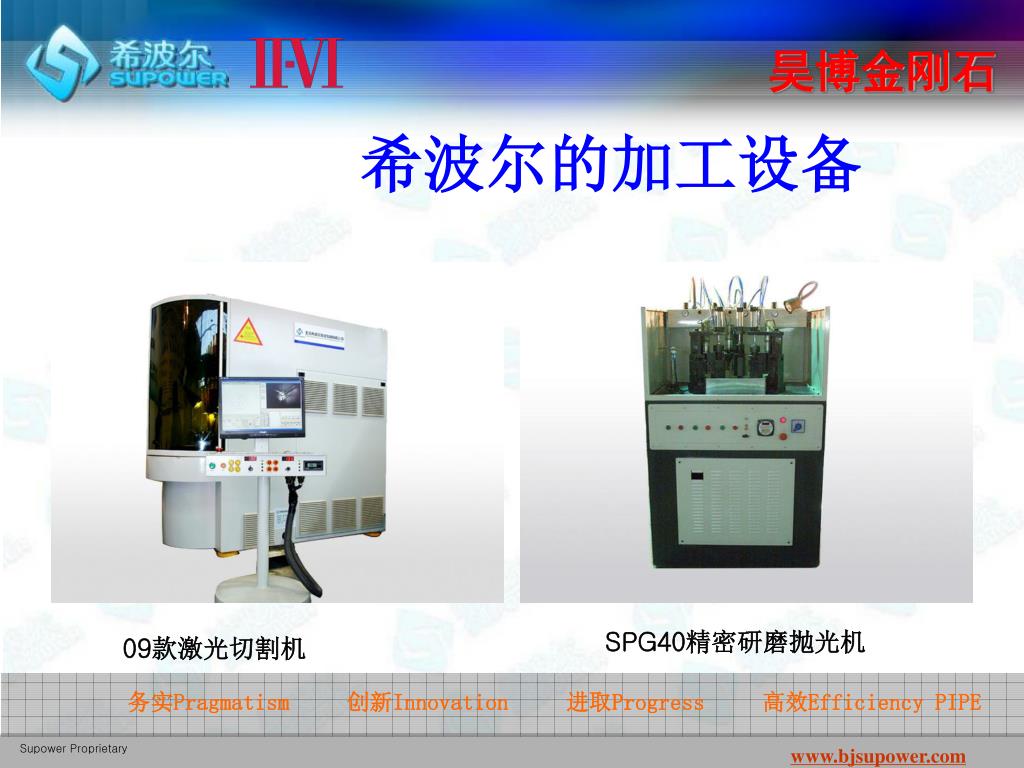

  22. 希波尔的加工设备 SPG40精密研磨抛光机 09款激光切割机

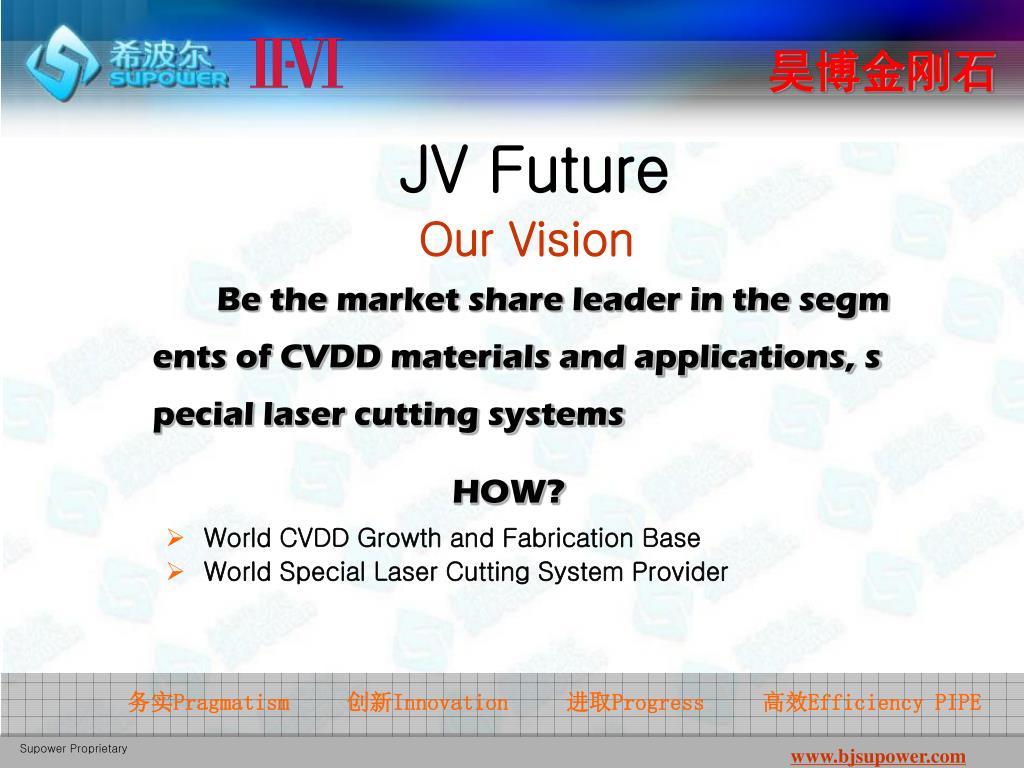

  23. JV Future Our Vision Be the market share leader in the segments of CVDD materials and applications, special laser cutting systems HOW? • World CVDD Growth and Fabrication Base • World Special Laser Cutting System Provider

  24. 谢谢
