  1. 计通1718班 计算机通信网 安徽邮电职业技术学院计算机系 赵正红 2009/2010学年第一学期

  2. 第五章 路由器基础与配置 • 路由的基本概念 • 路由器的工作原理 • 路由器的配置 • 组网案例 Company Logo

  3. 三.路由器的配置 (一)路由器的基础配置 (二)静态路由配置 (三)RIP配置 (四)OSPF配置 3.以太网分类 Company Logo

  4. 三.路由器的配置 • (一)路由器的基础配置 • 1.登录: 法1:console口 • 法2:telnet • 2.基本命令 • Display ip routing table • Display rip route • Display ospf route • Ping IP地址 • Tracert IP地址 Company Logo

  5. 三.路由器的配置 (二)静态路由配置 IP route-static dest-address {mask|mask-length} {gateway-address| interface-type interface-number[gateway-address]} [preference preference-value] 说明:静态路由缺少优先级是60 目的地址和子网掩码为:0.0.0.0 0.0.0.0时代表的缺省路由. Company Logo

  6. 三.路由器的配置 举例:P143页 步骤: 1.标注接口名字 2.配置各接口IP 3.配置静态路由 4.配置主机 5.查看配置结果 6.测试连通性 Company Logo

  7. 三.路由器的配置 • (三)RIP路由配置 • RIP---Routing Information Protocol路由信息协议,它是距离矢量路由协议 • 距离矢量路由协议 Company Logo

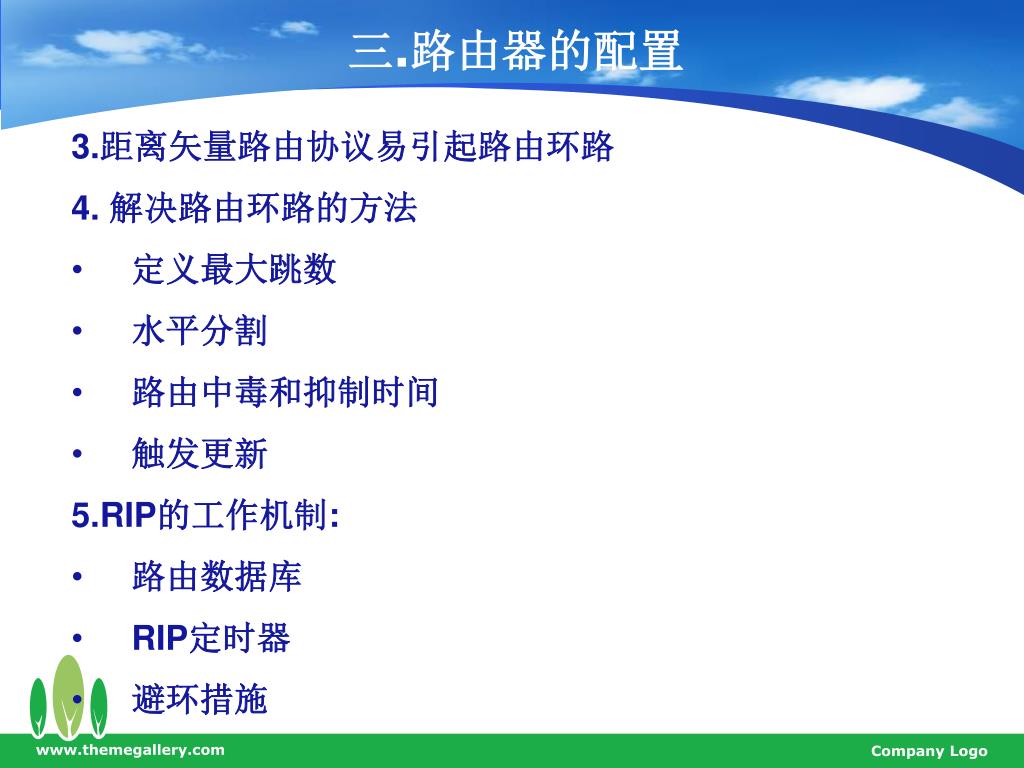

  8. 三.路由器的配置 • 3.距离矢量路由协议易引起路由环路 • 4. 解决路由环路的方法 • 定义最大跳数 • 水平分割 • 路由中毒和抑制时间 • 触发更新 • 5.RIP的工作机制: • 路由数据库 • RIP定时器 • 避环措施 Company Logo

  9. (三)RIP路由配置 6.RIP的启动与运行过程 7.RIP的版本 8.RIP的基本配置 (1)开启RIP [rta]rip (2)发布网段 [rta-rip-1] network 直连网段IP Company Logo

  10. (三)RIP路由配置 9.综合举例 PCC G1/0 S5/0 S5/1 routerC S5/1 S5/0 routerA routerB G1/0 G1/0 PCB PCA Company Logo

  11. (四)OSPF配置 1.OSPF:Open Shortest Path First)开放最短路优先路由协议 2.OSPF-基于链路状态算法的路由协议 3.OSPF中的基本概念 (1)自治系统AS:autonomouse system (2)Router ID (3)LSA:link state advertisement链路状态公告 (4)LSDB:link state datebase链路状态数据库 (5)OSPF协议报文:Hello,DD,LSR,LSU,LSAck Company Logo

  12. (四)OSPF配置 5.OSPF的工作原理 (1)每台路由器生成自己的LSA并向邻居通告 (2)每台路由器得到LSDB (3)路由器根据LSDB得到带权有向图 (4)每台路由器分别以自己为根节点计算得到最小生成树 6.OSPF中的区域area:为了减少OSPF报文对网络带宽的侵占,划分area. 划分area的原则:必有一个骨干区域与所有其它区域相连. Company Logo

  13. (四)OSPF配置 6.OSPF的基本配置 (1)配置router id [rta]router id A.B.C.D (2)启动OSPF [rta]OSPF (3)配置OSPF区域 area ID (4)发布网段 network ip地址 反掩码 Company Logo

  14. (四)OSPF配置 举例: Company Logo

  15. (三)RIP路由配置 9.综合举例 PCC G1/0 S5/0 S5/1 routerC S5/1 S5/0 routerA routerB G1/0 G1/0 PCB PCA Company Logo

  16. 三种路由配置方法比较 静态路由:手工配置,不适合大规模网络,不能动态适应网络拓扑的变化,一般只用于网络拓扑比较简单的场合 RIP:基于距离矢量算法的动态路由协议,算法和配置都比较简单,适合中小规模的网络环境(网络直径不超过15跳),易产生环路,收敛慢,耗费网络带宽大,是有类路由协议. OSPF:基于链路状态算法的动态路由协议,算法复杂,配置较简单,适合大规模网络环境,收敛快,耗费网络带宽小,是无类路由协议(支持变长子网掩码) Company Logo

  17. Thank You ! 安徽邮电职业技术学院计算机系 赵正红 2009/2010学年第一学期
