99 年教育處撥補 科創無線手寫板使用說明

1. 99年教育處撥補科創無線手寫板使用說明 馬蘭國小 吳能州

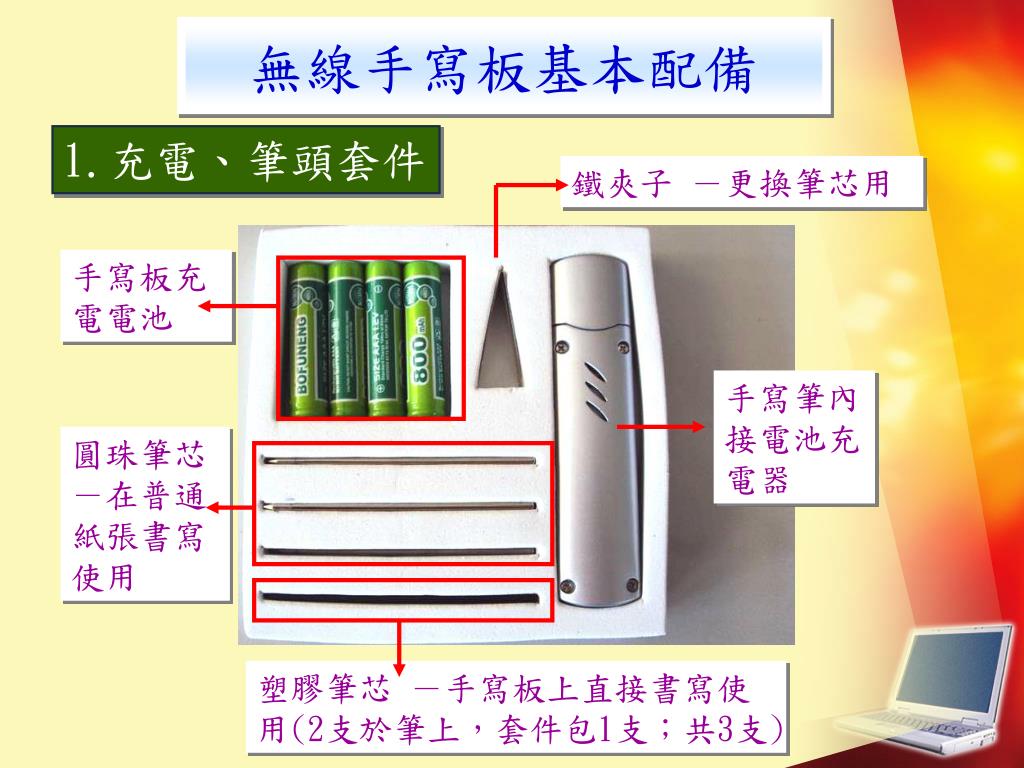

2. 無線手寫板基本配備 鐵夾子 －更換筆芯用 手寫板充電電池 手寫筆內接電池充電器 圓珠筆芯－在普通紙張書寫使用 塑膠筆芯 －手寫板上直接書寫使用(2支於筆上，套件包1支；共3支) 1.充電、筆頭套件

3. 「一般書寫」用USB接收器 1支 「互動答題系統」使用USB接收器1支。 (貼紅點貼紙) 無線手寫板基本配備 2.USB接收器

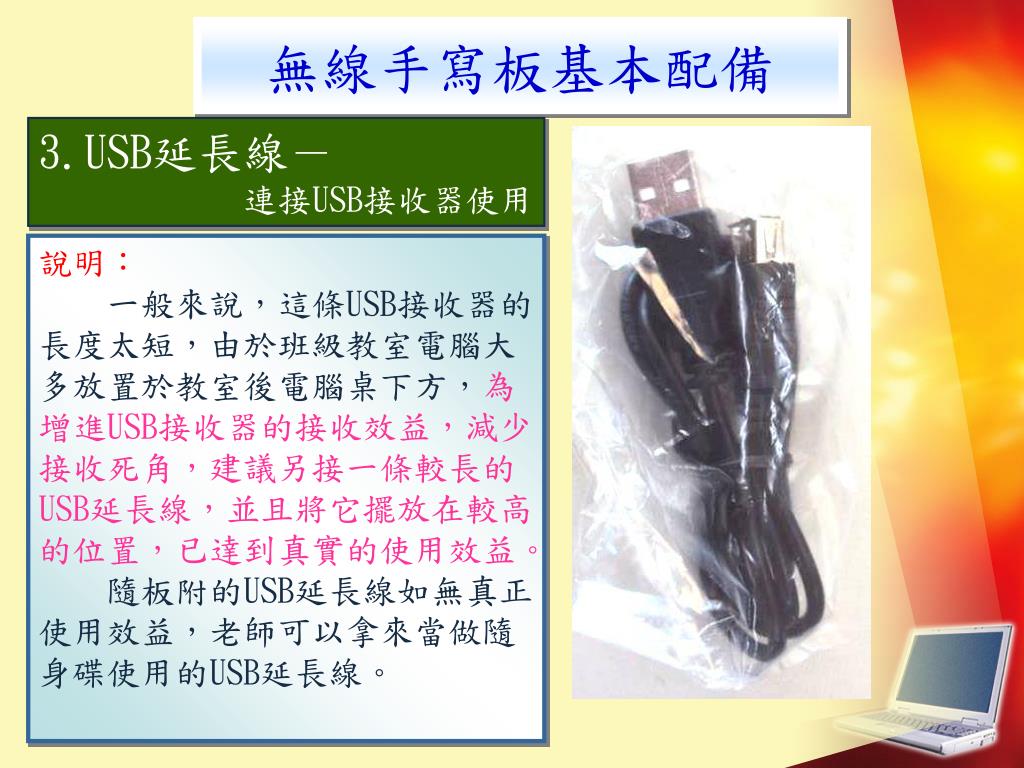

4. 無線手寫板基本配備 3.USB延長線－ 連接USB接收器使用 說明： 一般來說，這條USB接收器的長度太短，由於班級教室電腦大多放置於教室後電腦桌下方，為增進USB接收器的接收效益，減少接收死角，建議另接一條較長的USB延長線，並且將它擺放在較高的位置，已達到真實的使用效益。 隨板附的USB延長線如無真正使用效益，老師可以拿來當做隨身碟使用的USB延長線。

5. 無線手寫板基本配備 4.手寫板USB電源連接線－ 連接手寫板使用 說明： 這條線主要的功能是把「無線手寫板」當做「有線手寫板」使用，當然，這條USB電源線的長度一定不夠長，可以自備USB延長線，當作有線手寫板使用。 使用時機： 1.當手寫板電池沒電的因應方案 2.當您要使用手寫板錄製或製作教學備課資料時使用，可以維持手寫板電力的穩定性。

6. 此部分與手寫筆電源線連接(母) 此部分套入筆內 (如下圖左方) 手寫筆充電電池 手寫筆本體 充電電池蓋 筆蓋 此部份與手寫筆充電電池連接(公) 無線手寫板基本配備 5.手寫筆－2支

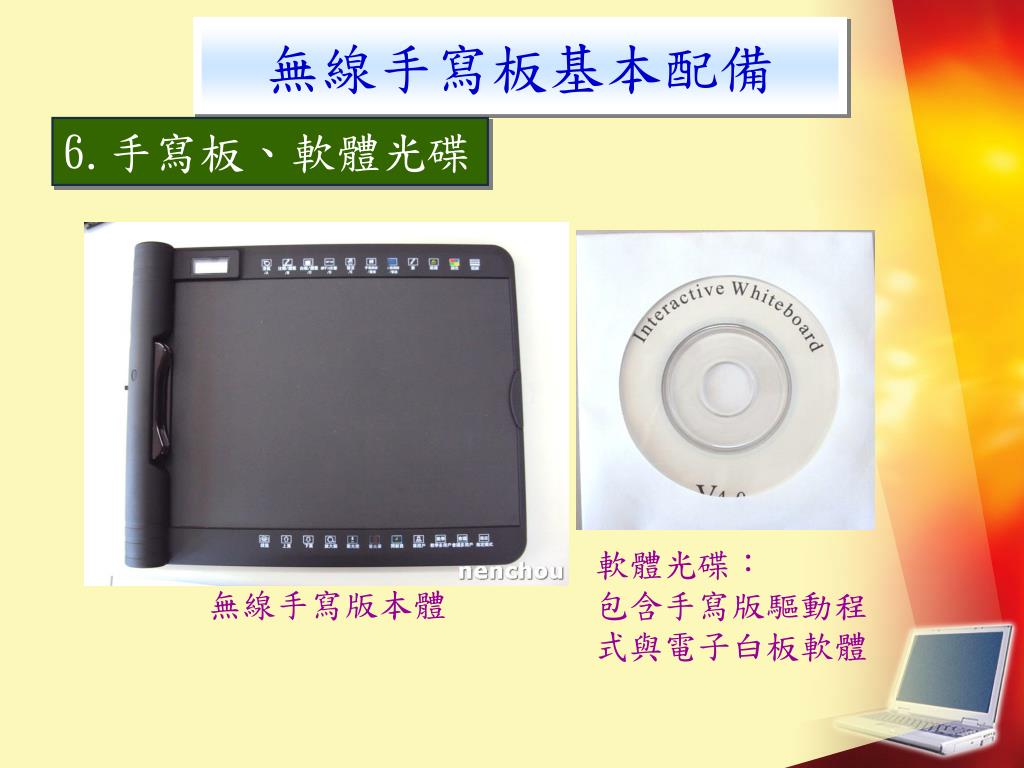

7. 無線手寫板基本配備 6.手寫板、軟體光碟 軟體光碟： 包含手寫版驅動程式與電子白板軟體 無線手寫版本體

8. 無線手寫板基本配備 6.手寫板電池充電器 4號充電電池座，位於最下方位置 說明： 手寫板電池為4號充電電池(AAA)，此充電器可充3號、4號充電電池，充電時請將電池安插到正確的位置。 充電時，燈號為紅色 充飽電後燈號為綠色 充電時間約為1.5hr 3號充電電池，位於沖電器上方位置

9. 手寫筆充電器使用說明 手寫筆充電器為充電USB插座，其連接頭較短，連接頭可看到一個凸點，此圖點與充電電池的凹點連接。 手寫筆充電電池，其連接頭較長，且有一個凹洞，以便與充電器連結。 依照上述正確方向，可順利將充電器與充電電池正確連結，老師們也可以參考電線的顏色，正確連結後，可看到紅線與紅線連結，黑線與黑線連結。

10. 充電指示燈 手寫筆充電器使用說明 手寫筆充電電池與充電器連接完成後，拔開充電器前方USB蓋子，即可將充電器插在電腦USB插座中進行充電。電池若充電中，充電指示燈會亮「紅燈」。充電完畢，充電指示燈將熄滅，表示電池已經充飽。 充電時間經實際測試，大約為1.5小時。

11. 驅動程式軟體安裝 1.軟體在哪裡？ 手寫板驅動軟體可由手寫板的軟體光碟中取得。或由本校網路硬碟中取得軟體(以下介紹網路硬碟放置位置) 校園首頁左方「校內專區」，點選 【網路硬碟(網芳)】，電腦便會要求您輸入網路硬碟的帳號、密碼。 方法1： 方法2： 在以上畫面中輸入網路硬碟IP位置 \\210.240.148.13 「 \\ 」兩條反斜線表示使用網路芳鄰存取資料，一定要輸入喔！ 點選【開始執行】

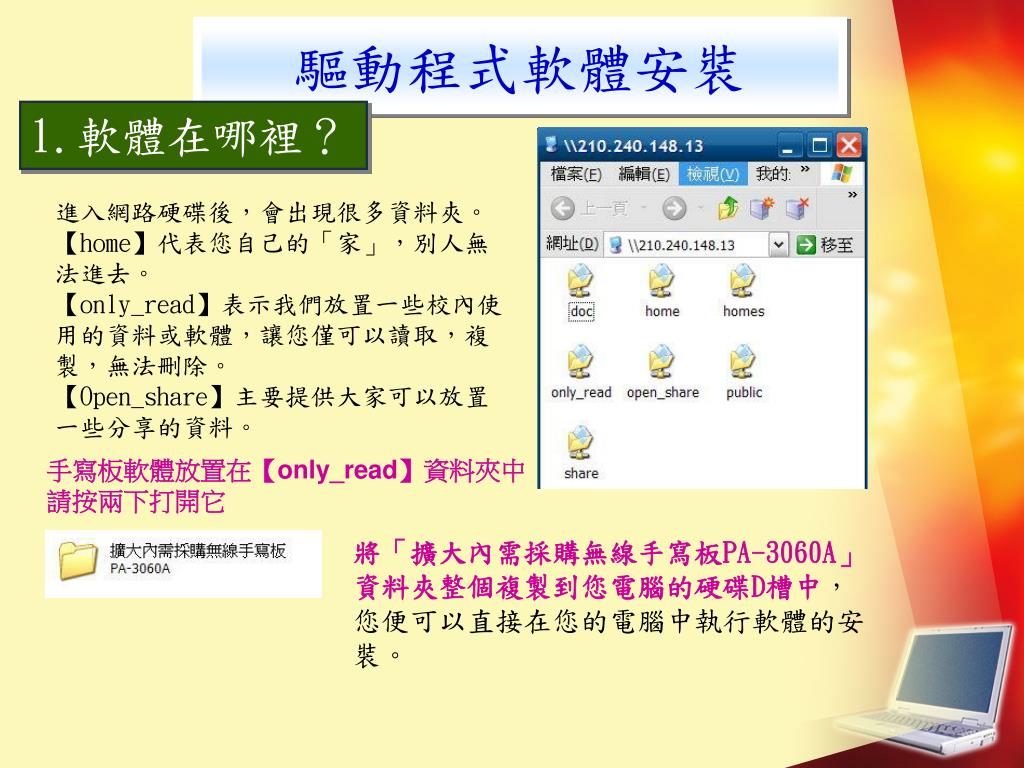

12. 驅動程式軟體安裝 驅動程式軟體安裝 1.軟體在哪裡？ 進入網路硬碟後，會出現很多資料夾。 【home】代表您自己的「家」，別人無法進去。 【only_read】表示我們放置一些校內使用的資料或軟體，讓您僅可以讀取，複製，無法刪除。 【Open_share】主要提供大家可以放置一些分享的資料。 手寫板軟體放置在【only_read】資料夾中 請按兩下打開它 將「擴大內需採購無線手寫板PA-3060A」資料夾整個複製到您電腦的硬碟D槽中，您便可以直接在您的電腦中執行軟體的安裝。

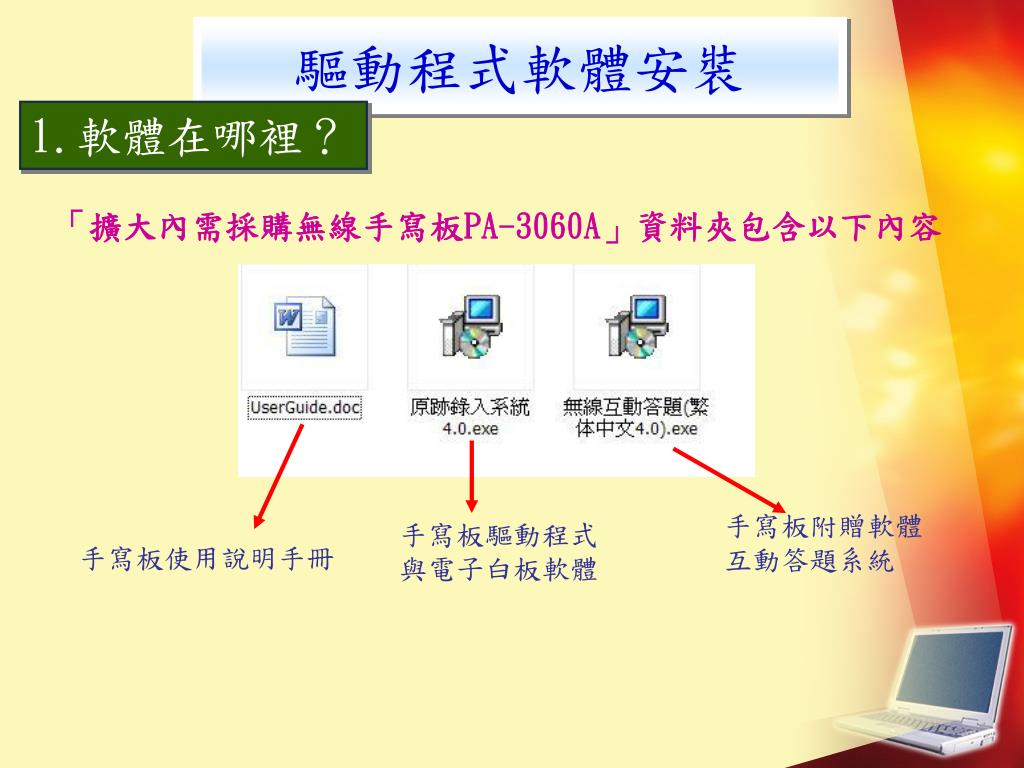

13. 驅動程式軟體安裝 1.軟體在哪裡？ 「擴大內需採購無線手寫板PA-3060A」資料夾包含以下內容 手寫板附贈軟體 互動答題系統 手寫板驅動程式 與電子白板軟體 手寫板使用說明手冊

14. 驅動程式軟體安裝 2.開始安裝軟體-原跡錄入系統 (1)請先確認手寫板USB接收器沒有插上(若有插上請拔下） (2)「原跡錄入系統」圖示上按兩下，電腦若出現「安全性警告」請按 「執行」便可以開始安裝軟體 (3)持續點選「下一步」即可以完成軟體的安裝。軟體安裝完畢後，桌面上會出現「原跡錄入系統」圖示。

15. 驅動程式軟體安裝 3.開始安裝軟體-互動答題系統 (1)「互動答題系統」圖示上按兩下，電腦若出現「安全性警告」請按 「執行」便可以開始安裝軟體。 (2)持續點選「下一步」即可以完成軟體的安裝。軟體安裝完畢後，桌面上會出現「無線互動答題」圖示。

16. 手寫板使用說明 1.接上手寫版USB接收器 一般手寫使用之接收器(無紅色貼紙) 拔開USB接收器盒蓋(靠近綠色指示燈一方)，將USB接頭連結至電腦USB延長線。為加強收訊效果，請放置於高處，讓訊號易於接收。 接收器插上電腦後，綠燈會亮起，表示接收器已就緒。 2.打開手寫板電源 將手寫板電源開關切至On。這個開關為三段式開關，需切到底部。關閉電源也是要切到底。 手寫板開啟後，會亮起綠色燈號。表示手寫板電源已就緒。若亮起「紅色」燈號，表示手寫板上電源不足，需更換電池。

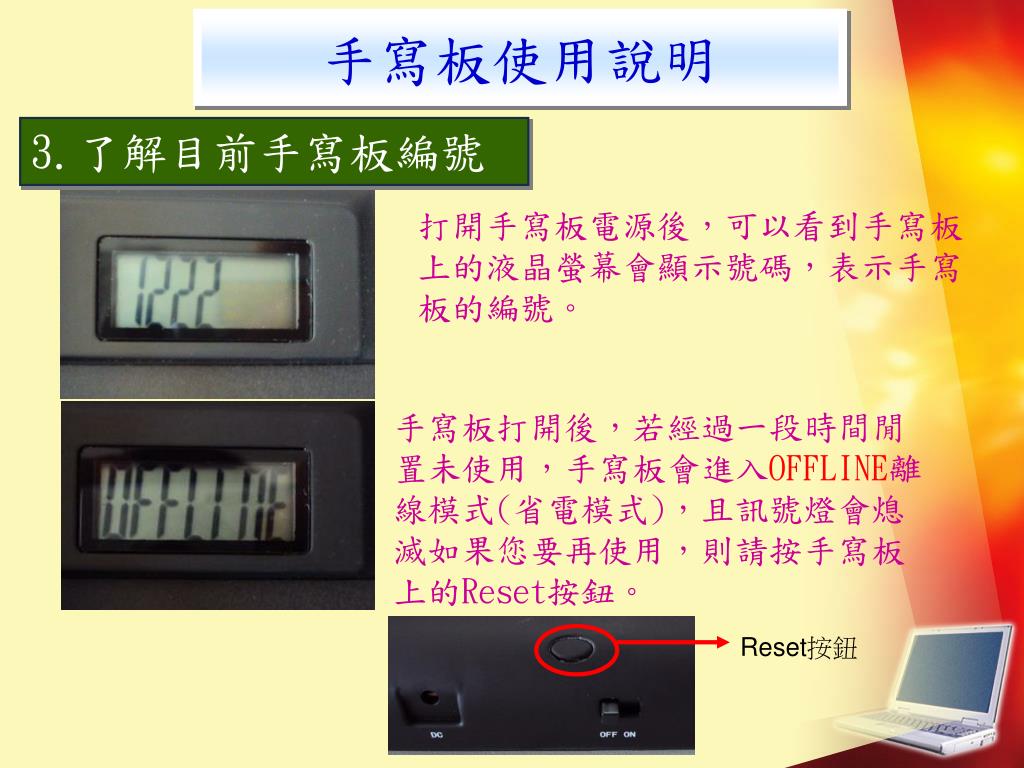

17. 手寫板使用說明 3.了解目前手寫板編號 打開手寫板電源後，可以看到手寫板上的液晶螢幕會顯示號碼，表示手寫板的編號。 手寫板打開後，若經過一段時間閒置未使用，手寫板會進入OFFLINE離線模式(省電模式)，且訊號燈會熄滅如果您要再使用，則請按手寫板上的Reset按鈕。 Reset按鈕

18. 手寫板使用說明 3.打開桌面上「原跡錄入系統」圖示 將接收器、手寫板電源打開後，您會發現手寫筆在版上書寫仍無法感應，必須打開桌面上「原跡錄入系統」軟體，軟體會開始透過「無線接收器」搜尋無線手寫板。 手寫板信號到接收器的傳輸是通過2.4G的無線通信協定進行的，無線接收器需要識別由哪個書寫板發射的信號，以便正確傳遞給應用軟體處理，這個過程就是對碼。軟體會搜尋到您的手寫板編號(如右圖)，如編號正確，請按【是】，若編號錯誤，請按【否】系統會繼續搜尋。值到編號正確後，按下【是】，即可開始使用。

19. 顯示您手寫板的編號 手寫板使用說明 4.移動手寫筆開始使用手寫板 當手寫板軟體抓到正確的手寫板編號後，您可以在軟體的工具列最右方看到手寫板的編號，表示系統已經就緒。 使用時，先將白板筆在手寫版上點一下，移動您的手寫筆，您便可以看到畫面上的滑鼠移動，表示手寫板已經可以開始使用了。

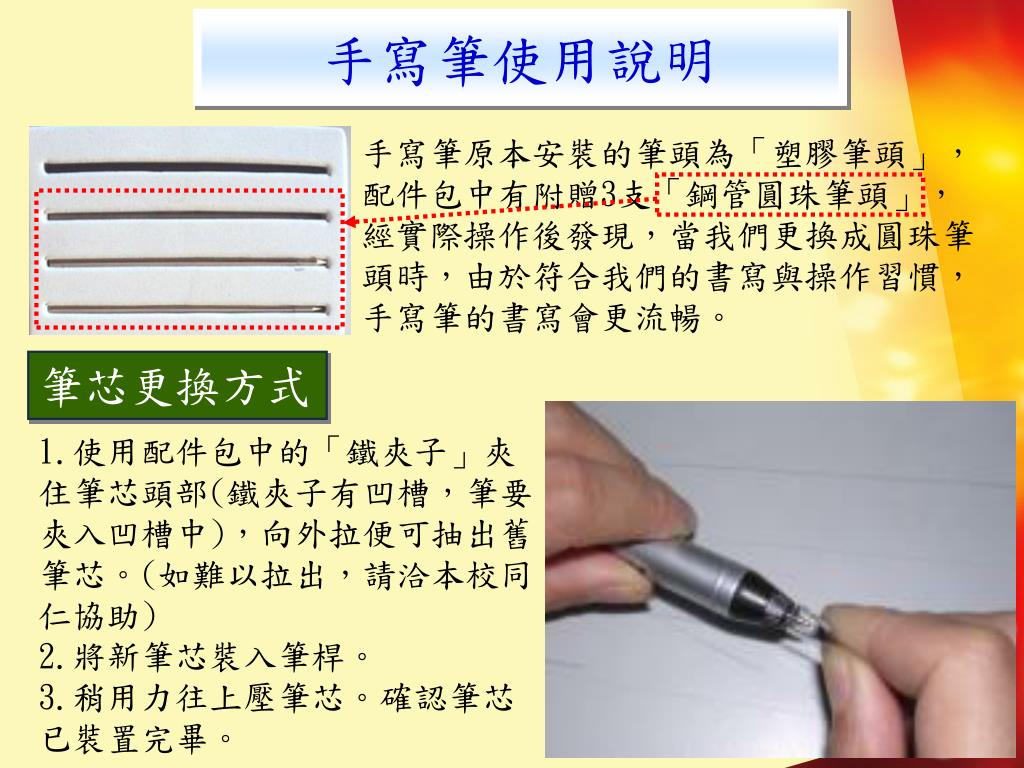

20. 手寫筆原本安裝的筆頭為「塑膠筆頭」，配件包中有附贈3支「鋼管圓珠筆頭」，經實際操作後發現，當我們更換成圓珠筆頭時，由於符合我們的書寫與操作習慣，手寫筆的書寫會更流暢。手寫筆原本安裝的筆頭為「塑膠筆頭」，配件包中有附贈3支「鋼管圓珠筆頭」，經實際操作後發現，當我們更換成圓珠筆頭時，由於符合我們的書寫與操作習慣，手寫筆的書寫會更流暢。 手寫筆使用說明 筆芯更換方式 1.使用配件包中的「鐵夾子」夾住筆芯頭部(鐵夾子有凹槽，筆要夾入凹槽中)，向外拉便可抽出舊筆芯。(如難以拉出，請洽本校同仁協助) 2.將新筆芯裝入筆桿。 3.稍用力往上壓筆芯。確認筆芯已裝置完畢。

21. 手寫筆使用說明 當您將手寫板的筆頭更換成「原珠筆頭」時，您可以在手寫板上夾上一張白紙，如此您書寫的文字內容可以出現在白紙上，方便老師在書寫時，可以更正確、方便地書寫文字。 白紙可以兩邊夾在溝槽中，以固定白紙位置，避免掉落。手寫板的白紙請維持紙面的平整，以免影響手寫輸入的準確度。

22. 手寫筆使用說明 手寫筆使用時，若直接在版子上點按，效果和滑鼠左鍵的效果是相同的，如果要開啟應用程式，則將筆頭在板子上按兩下，就可以打開軟體。 手寫筆上的按鈕，相當於是滑鼠的「右鍵」，當您需要使用滑鼠右鍵的功能時，只要按此按鈕即可。

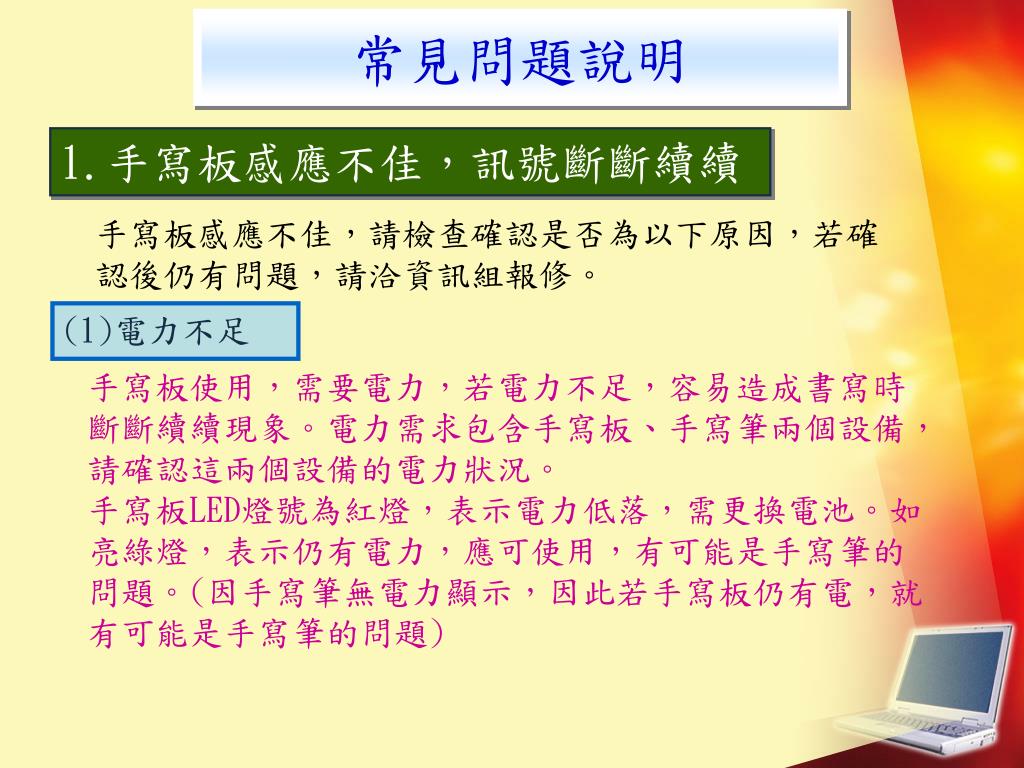

23. 常見問題說明 1.手寫板感應不佳，訊號斷斷續續 手寫板感應不佳，請檢查確認是否為以下原因，若確認後仍有問題，請洽資訊組報修。 (1)電力不足 手寫板使用，需要電力，若電力不足，容易造成書寫時斷斷續續現象。電力需求包含手寫板、手寫筆兩個設備，請確認這兩個設備的電力狀況。 手寫板LED燈號為紅燈，表示電力低落，需更換電池。如亮綠燈，表示仍有電力，應可使用，有可能是手寫筆的問題。(因手寫筆無電力顯示，因此若手寫板仍有電，就有可能是手寫筆的問題)

24. 常見問題說明 1.手寫板感應不佳，訊號斷斷續續 (2)訊號接受不佳 手寫板無線接收器若遇接收死角，亦會產生上述問題。可嘗試將手寫板移靠進接收器，試試狀況是否改善。若手寫板靠近接收器後，狀況已改善，則請調整接收器的位置，便可解決問題。 (3)手寫板墊紙翹起 手寫板上若有墊紙，紙面不平整或翹起，會影響書寫的平整度，造成書寫時因跳動造成訊號不連接之情形。

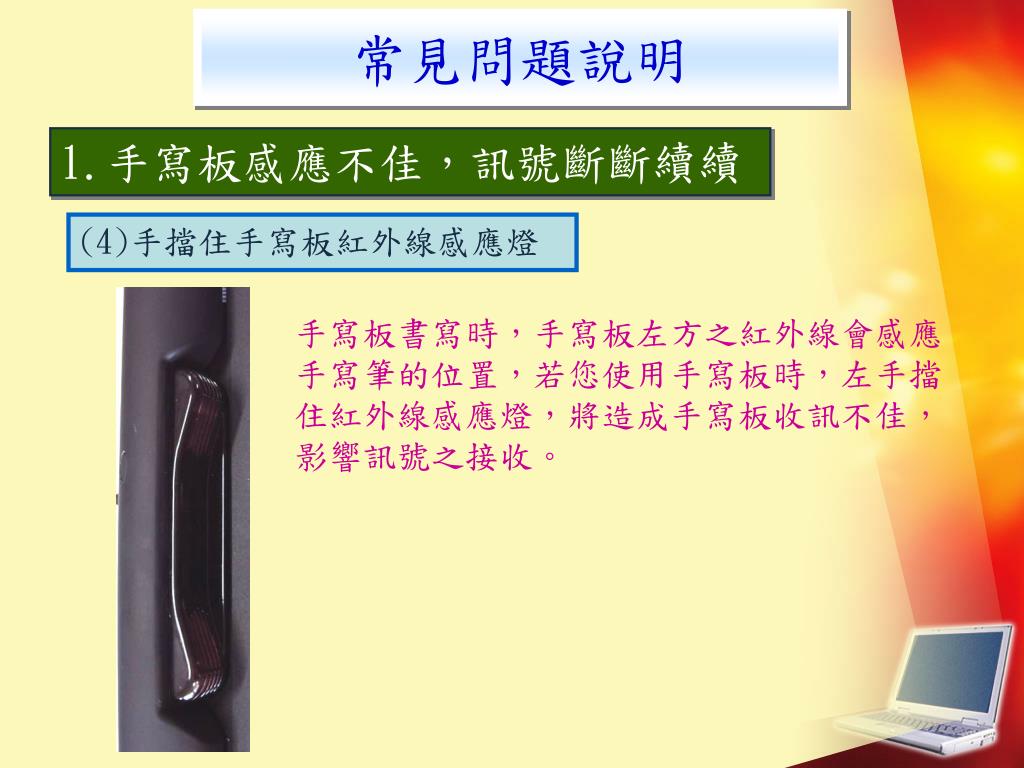

25. 常見問題說明 1.手寫板感應不佳，訊號斷斷續續 (4)手擋住手寫板紅外線感應燈 手寫板書寫時，手寫板左方之紅外線會感應手寫筆的位置，若您使用手寫板時，左手擋住紅外線感應燈，將造成手寫板收訊不佳，影響訊號之接收。

26. 常見問題說明 2.手寫板圓珠筆芯沒水了 使用手寫板圓珠筆芯書寫，當筆心沒水時，可以拿著筆芯到一般文具店購買。 個人拿著筆芯到「統一文化廣場」詢問，店員馬上就拿一支給我了，經實際更換測試後，確實可以使用。 (我買的是每支30元，如右圖)

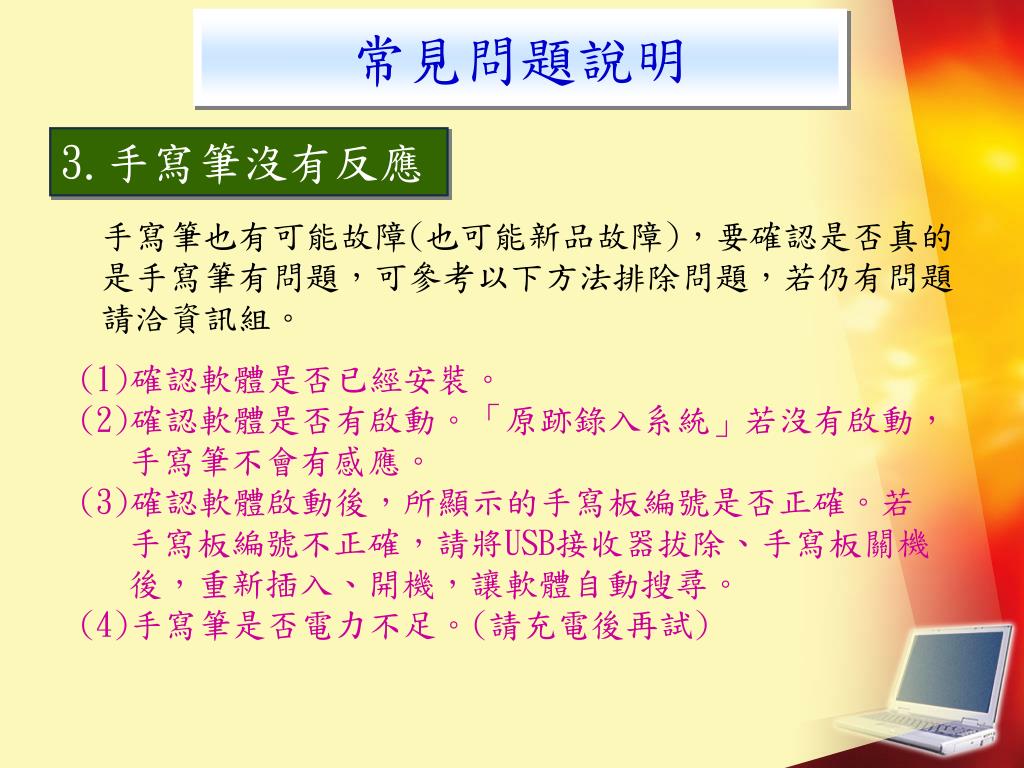

27. 常見問題說明 3.手寫筆沒有反應 手寫筆也有可能故障(也可能新品故障)，要確認是否真的是手寫筆有問題，可參考以下方法排除問題，若仍有問題請洽資訊組。 (1)確認軟體是否已經安裝。 (2)確認軟體是否有啟動。「原跡錄入系統」若沒有啟動，手寫筆不會有感應。 (3)確認軟體啟動後，所顯示的手寫板編號是否正確。若手寫板編號不正確，請將USB接收器拔除、手寫板關機後，重新插入、開機，讓軟體自動搜尋。 (4)手寫筆是否電力不足。(請充電後再試)

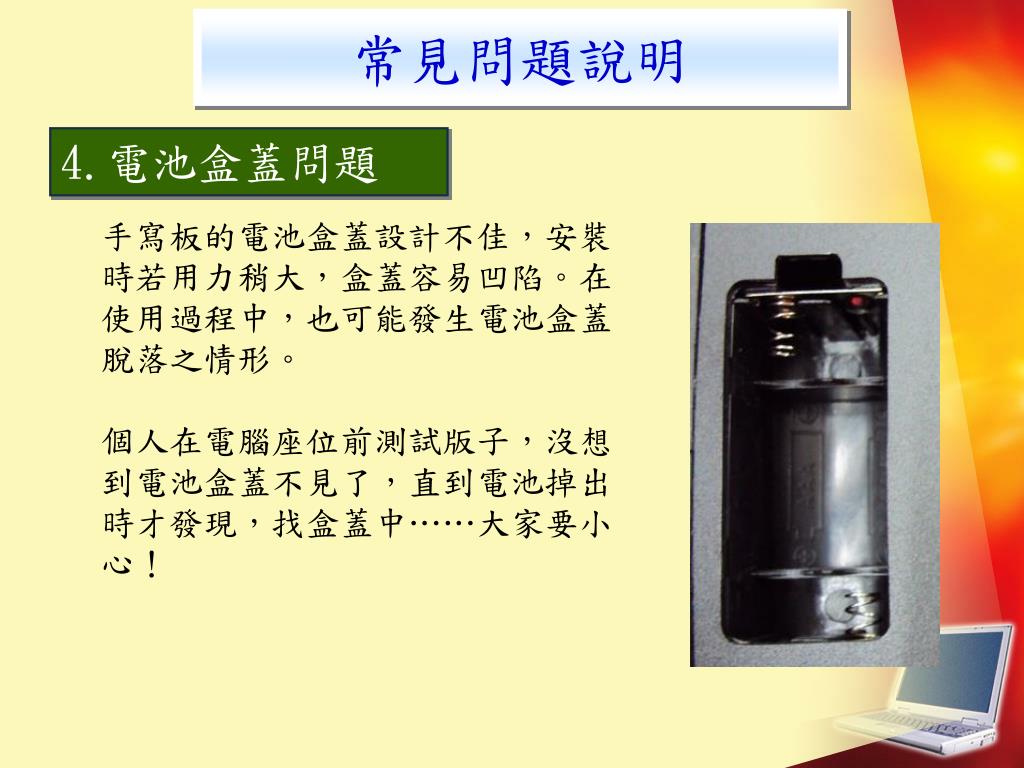

28. 常見問題說明 4.電池盒蓋問題 手寫板的電池盒蓋設計不佳，安裝時若用力稍大，盒蓋容易凹陷。在使用過程中，也可能發生電池盒蓋脫落之情形。 個人在電腦座位前測試版子，沒想到電池盒蓋不見了，直到電池掉出時才發現，找盒蓋中……大家要小心！

29. 常見問題說明 5.手寫筆使用注意事項 1.電子筆在連續五分鐘不書寫時,將進入休眠省電狀態。請在任意位置按下筆尖一次啟動筆。 2.書寫板在五分鐘不使用後，會自動進入省電模式，此時按下接收器上Reset鍵會重新進入工作狀態。 3.書寫時速度不宜太快，否則容易出現斷筆劃現象。 4.筆和滑鼠不要同時使用。 5.兩支電子筆不要同時使用。 6.書寫時，請勿同時按住筆桿上的接鈕。 7.使用過程中遠離強光、強磁、強超聲波信號等干擾源。

30. 常見問題說明 5.手寫筆使用注意事項 8.重新安裝或更新應用程式時，須首先關閉應用程式，再解除安裝應用程式。 9.在系統提示“電子筆連接中斷”時，或圖示有紅叉，請檢查書寫板低壓指示燈是否點亮，如果點亮請更換電池；或者按下Reset鍵啟動接收器。 10.筆與接收器中間不要有遮擋物體，保持紙 張平整，筆與紙夾角大於60度。 11.書寫過程中，儘量保證紙張在書寫板中位置固定。否則感應位置不準。如字體歪斜。

31. 常見問題說明 6.原跡錄入系統無法啟動 「原跡錄入系統」電子白板軟體啟動時由於會先尋找、辨識硬體設備(檢查無線手寫板接收器、無線手寫版是否有打開)，因此若您的手寫板接收器未插上，則電腦會顯示「沒有找到電子白板硬件」訊息。若您的接收器已插上，但手寫板未開啟，軟體也無法使用。
