SMT IC 零件設計識別

SMT IC 零件設計識別. IC 實際圖. PCB 示意圖. 1. 1. 1. 1. 1. PCB 示意圖. IC 實際圖. 1. 1. PCB 示意圖. IC 實際圖. SMT 零件不良圖. 一 . SOJ,SOP,TSOP 等 IC 零件. 1. 1. 最好的 (Prefered). 2. 2. 可允收的 (Acceptable). 3. 3. 不可允收的 (Rejected). SMT 零件不良圖. 二 . 電阻 , 電容等 Chip 零件. 1. 最好的 (Prefered). 2. 可允收的 (Acceptable).

zahina
Download Presentation

SMT IC 零件設計識別

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

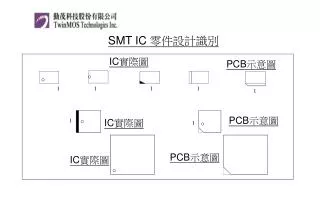

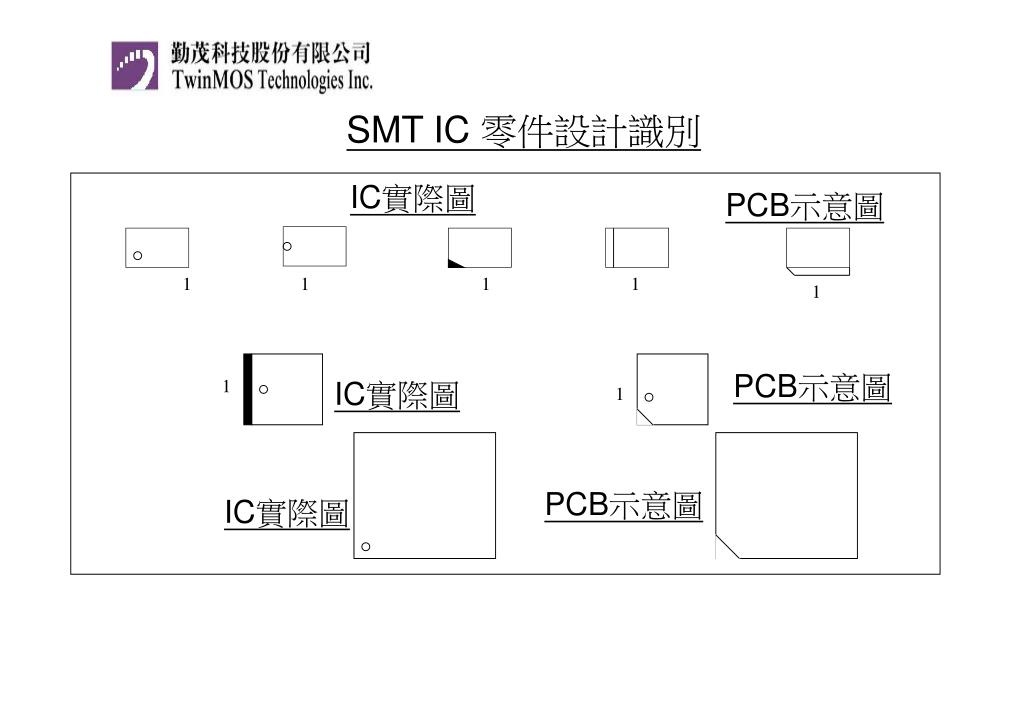

  1. SMT IC 零件設計識別 IC實際圖 PCB示意圖 1 1 1 1 1 PCB示意圖 IC實際圖 1 1 PCB示意圖 IC實際圖

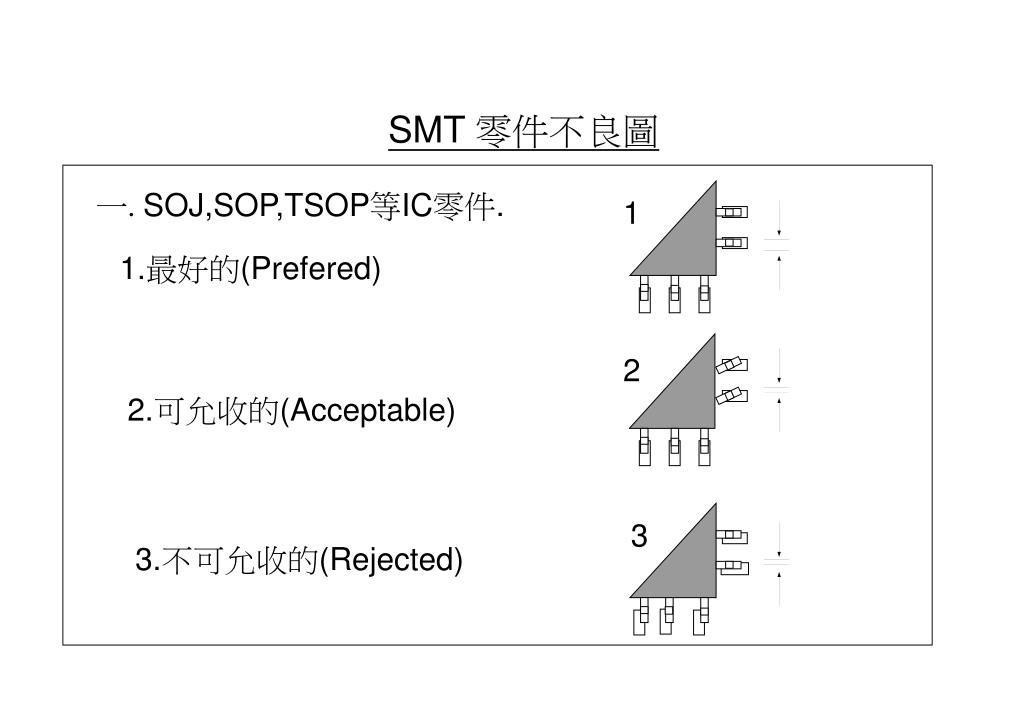

  2. SMT 零件不良圖 一.SOJ,SOP,TSOP等IC零件. 1 1.最好的(Prefered) 2 2.可允收的(Acceptable) 3 3.不可允收的(Rejected)

  3. SMT 零件不良圖 二.電阻,電容等Chip零件. 1.最好的(Prefered) 2.可允收的(Acceptable) 3.不可允收的(Rejected)

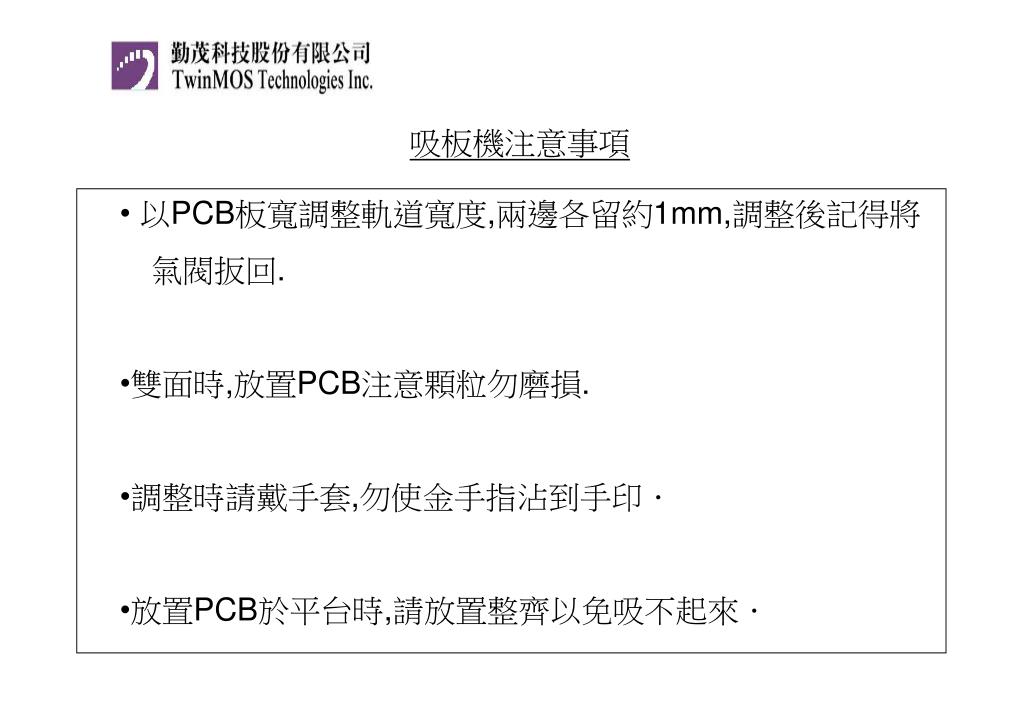

  4. 吸板機注意事項 • 以PCB板寬調整軌道寬度,兩邊各留約1mm,調整後記得將 • 　氣閥扳回. • 雙面時,放置PCB注意顆粒勿磨損. • 調整時請戴手套,勿使金手指沾到手印． • 放置PCB於平台時,請放置整齊以免吸不起來．

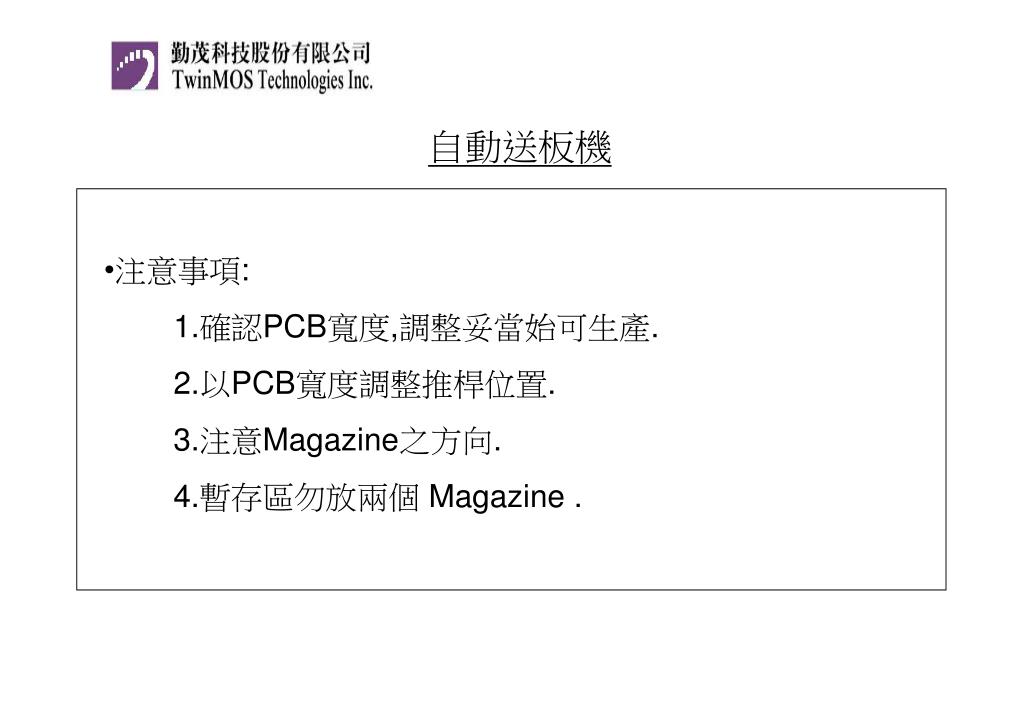

  5. 自動送板機 • 注意事項: • 1.確認PCB寬度,調整妥當始可生產. • 2.以PCB寬度調整推桿位置. • 3.注意Magazine之方向. • 4.暫存區勿放兩個 Magazine .

  6. 自動送板機注意事項 • 確認放置PCB之間距,並設定之. • 未滿之Magazine,打完後欲升回時請等推桿收回後再上升, • 以免卡住或卡彎推桿.

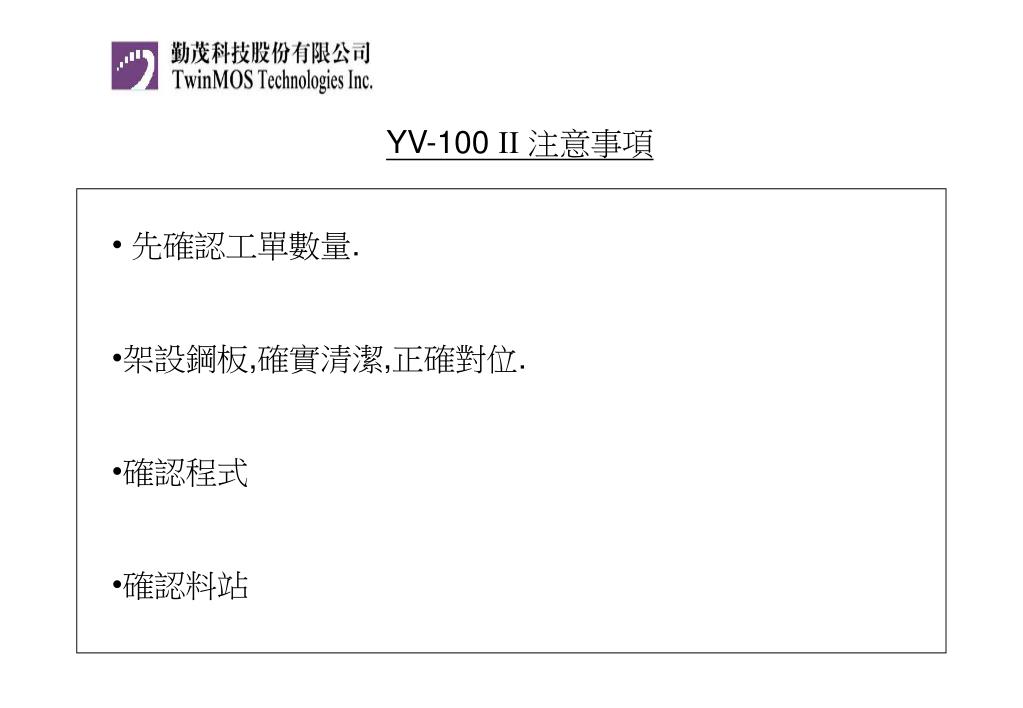

  7. YV-100  注意事項 • 先確認工單數量. • 架設鋼板,確實清潔,正確對位. • 確認程式 • 確認料站
