实验二 小信号调谐放大器

实验二 小信号调谐放大器. 实验目的. 1 、熟悉电子元器件和高频电路实验箱。 2 、熟悉谐振回路的幅频特性分析 — 通频带与选择性 3 、熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。 4 、熟悉和了解放大器的动态范围和测试方法. 小信号谐振放大器是通信机收端的前端电路，主要用于高频小信号或微弱信号的线性放大。 单调谐放大器是采用谐振回路为负载的放大器 , 称为谐振放大器 , 它不仅具有放大的作用 , 还同时具有滤波的和选频的作用 . 是小信号放大器的最常用形式。. 实验主要内容. 单调谐回路谐振放大器. 谐振回路 选频网络. I C. I E.

zada
Download Presentation

实验二 小信号调谐放大器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验二 小信号调谐放大器

  2. 实验目的 • 1、熟悉电子元器件和高频电路实验箱。 • 2、熟悉谐振回路的幅频特性分析—通频带与选择性 • 3、熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。 • 4、熟悉和了解放大器的动态范围和测试方法

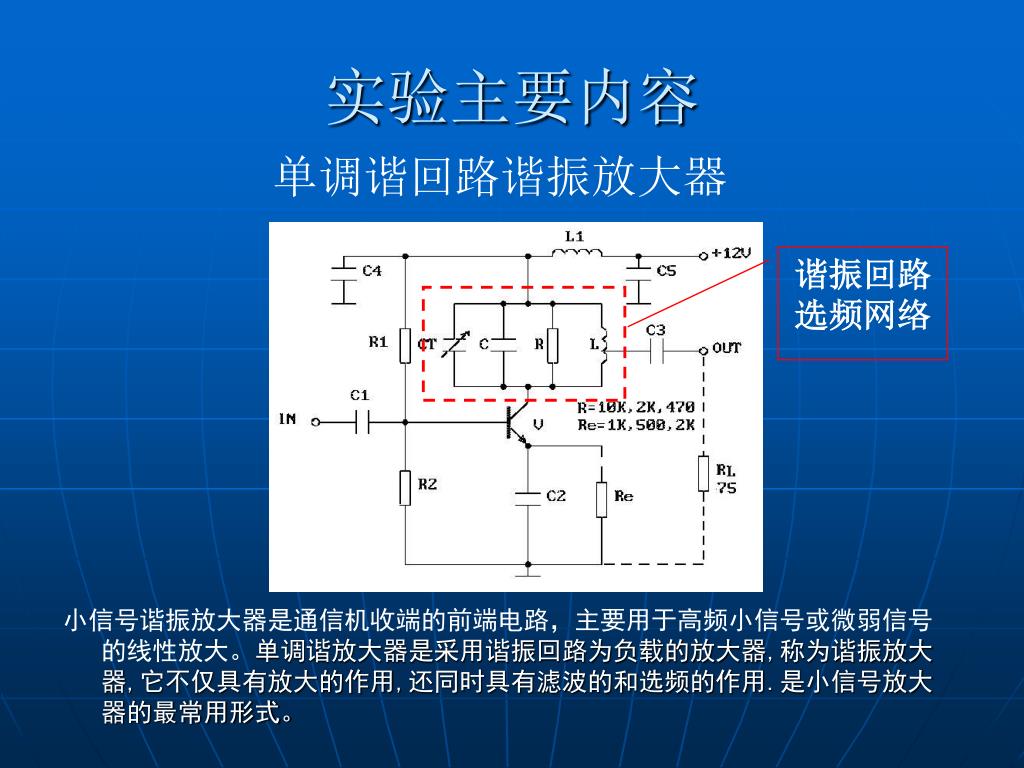

  3. 小信号谐振放大器是通信机收端的前端电路，主要用于高频小信号或微弱信号的线性放大。单调谐放大器是采用谐振回路为负载的放大器,称为谐振放大器,它不仅具有放大的作用,还同时具有滤波的和选频的作用.是小信号放大器的最常用形式。小信号谐振放大器是通信机收端的前端电路，主要用于高频小信号或微弱信号的线性放大。单调谐放大器是采用谐振回路为负载的放大器,称为谐振放大器,它不仅具有放大的作用,还同时具有滤波的和选频的作用.是小信号放大器的最常用形式。 实验主要内容 单调谐回路谐振放大器 谐振回路 选频网络

  4. IC IE IB 单调谐电路的静态测量 • 静态工作点：电路中没有输入信号（Vi=0），是直流通路。电容起隔直作用，相当于开路，电感相当于通路。因此，上图可以化简成：

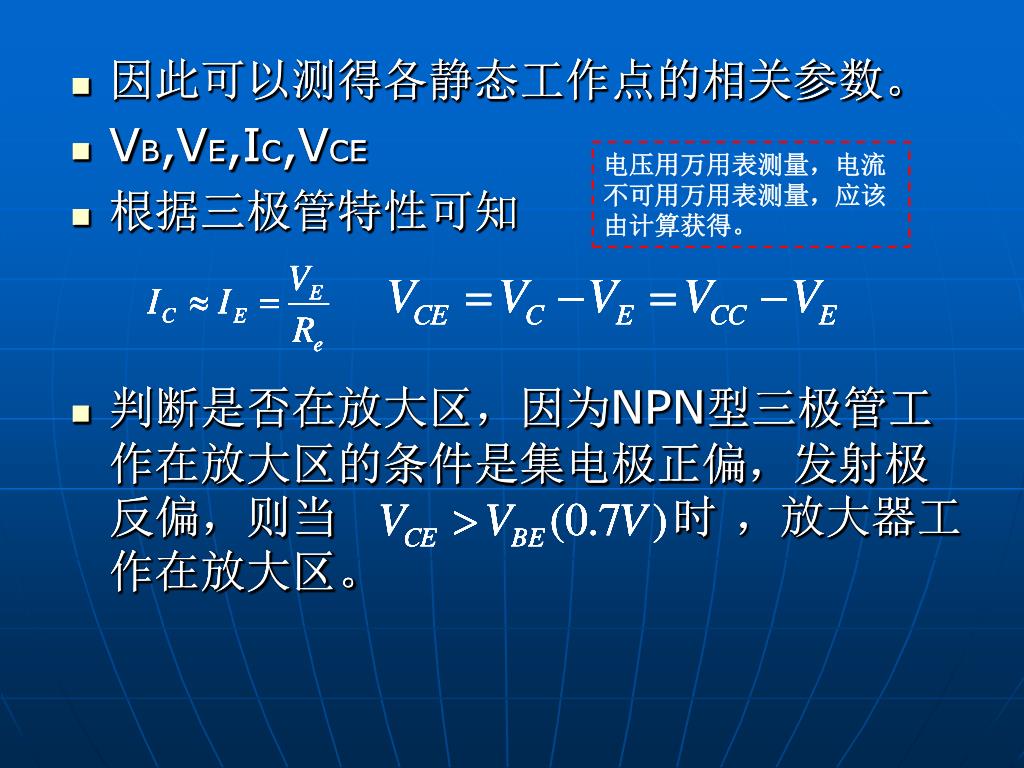

  5. 因此可以测得各静态工作点的相关参数。 • VB,VE,IC,VCE • 根据三极管特性可知 • 判断是否在放大区，因为NPN型三极管工作在放大区的条件是集电极正偏，发射极反偏，则当 时 ，放大器工作在放大区。 • 因此可以测得各静态工作点的相关参数。 • VB,VE,IC,VCE • 根据三极管特性可知 • 判断是否在放大区，因为NPN型三极管工作在放大区的条件是集电极正偏，发射极反偏，则当 时 ，放大器工作在放大区。 • 因此可以测得各静态工作点的相关参数。 • VB,VE,IC,VCE • 根据三极管特性可知 • 判断是否在放大区，因为NPN型三极管工作在放大区的条件是集电极正偏，发射极反偏，则当 时 ，放大器工作在放大区。 电压用万用表测量，电流不可用万用表测量，应该由计算获得。 • 因此可以测得各静态工作点的相关参数。 • VB,VE,IC,VCE • 根据三极管特性可知 • 判断是否在放大区，因为NPN型三极管工作在放大区的条件是集电极正偏，发射极反偏，则当 时 ，放大器工作在放大区。

  6. 在无线电技术中，常把 所对应的频率范围称为该回路的通频带，并以ＢW表示，放大器的通频带决定于回路的形式和回路的等效品质因数Q。此外，放大器的总通频带，随着级数的增加而变。并且，通频带愈宽，放大器的增益愈小。同时品质因数能反映回路的损耗，回路的损耗越小，品质因数越高。 ②通频带BW与品质因素Q : 在无线电技术中，常把 所对应的频率范围称为该回路的通频带，并以ＢW表示，放大器的通频带决定于回路的形式和回路的等效品质因数Q。此外，放大器的总通频带，随着级数的增加而变。并且，通频带愈宽，放大器的增益愈小。品质因数能反映回路的损耗，回路的损耗越小，品质因数越高。

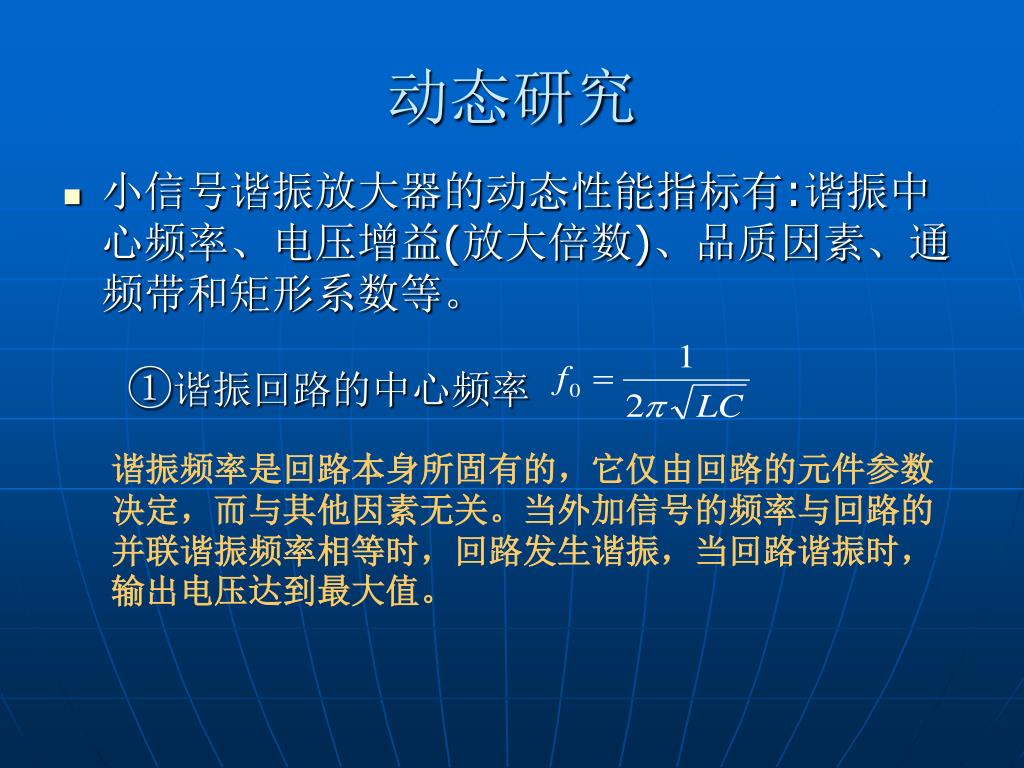

  7. ①谐振回路的中心频率 动态研究 • 小信号谐振放大器的动态性能指标有:谐振中心频率、电压增益(放大倍数)、品质因素、通频带和矩形系数等。 谐振频率是回路本身所固有的，它仅由回路的元件参数决定，而与其他因素无关。当外加信号的频率与回路的并联谐振频率相等时，回路发生谐振，当回路谐振时，输出电压达到最大值。

  8. ③电压增益（放大倍数） ③电压增益（放大倍数） ④矩形系数K0.1为 K0.1愈接近于1越好。

  9. 动态研究的实验步骤 （1）测放大器的动态范围Vi～V0(在谐振点) 选R=10K，Re=1K。把高频信号发生器接到电路输入端，电路输出端接示波器，选择正常放大区的输入电压Vi，调节频率f使其为10.7MHz，调节CT使回路谐振，使输出电压幅度为最大。此时调节Vi，有效值由0.02V~0.8V（为了方便示波器读数，在此把电压有效值转换成峰峰值，则范围是0.056V~2.26V），逐点记录V0电压，并填入表，Vi的各点测量值可根据(各自)实测情况来确定。(表格里的读数都记峰峰值）

  10. (2) 当Re分别为500Ω、2K时，重复上述过程，将结果填入表。在同一坐标纸上画出IC不同时的动态范围曲线，并进行比较和分析。 • 三个不同Re值的情况下，理论上，当Re最小时，Vo最大，Re最大时，Vo最小。但是若输入的信号幅度不在此动态范围内，则不遵守此规律。

  11. (3) 用扫频仪调回路谐振曲线。 去掉示波器和高频信号源，仍选R=10K，Re=1K。将扫频仪射频输出送入电路输入端，电路输出接至扫频仪检波器输入端。观察回路谐振曲线(扫频仪输出衰减档位应根据实际情况来选择适当位置)，调回路电容CT，使f0=10.7MHz。 注意：当扫频仪的检波探头为高阻时，电路的输出端必须接入RL，而当扫频仪的检波探头为低阻探头时，则不要接入RL（下同）。

  12. (4) 测量放大器的频率特性 当回路电阻R=10K时, 选择正常放大区的输入电压Vi，将高频信号发生器输出端接至电路输入端，调节频率f使其为10.7MHz，调节CT使回路谐振（输出电压幅度为最大），此时的回路谐振频率f0=10.7MHz为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离，测得在不同频率f时对应的输出电压V0，将测得的数据填入表2.3。频率偏离范围可根据(各自)实测情况来确定。 计算f0=10.7MHz时的电压放大倍数及回路的通频带和Q值。

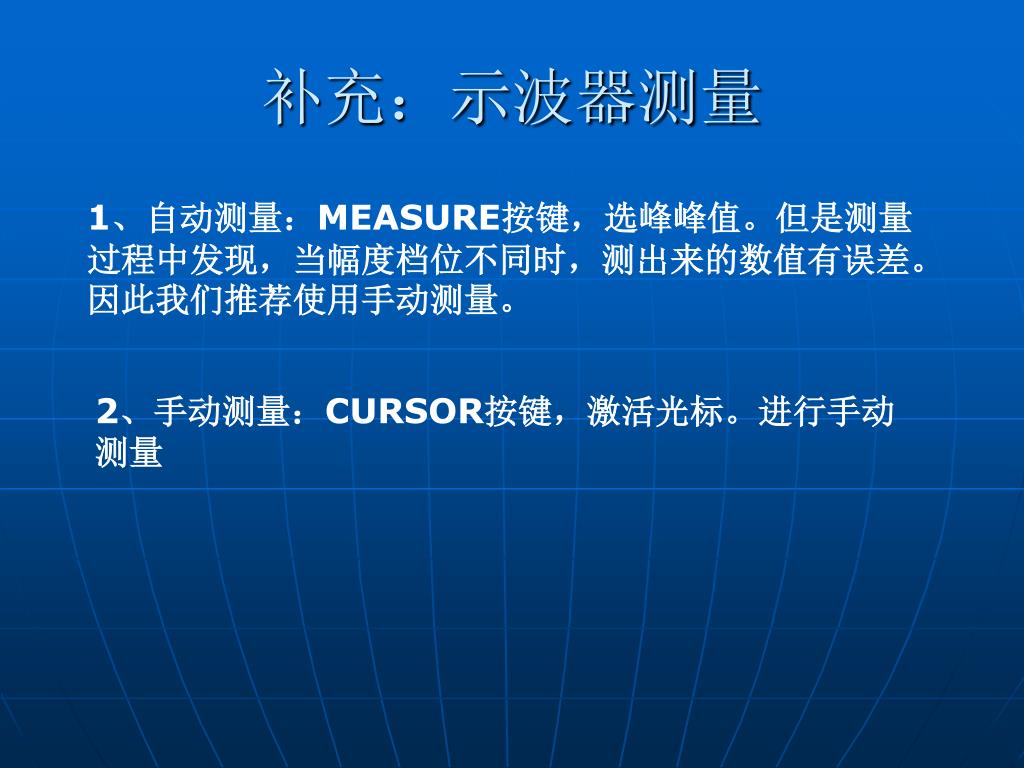

  13. 补充：示波器测量 1、自动测量：MEASURE按键，选峰峰值。但是测量过程中发现，当幅度档位不同时，测出来的数值有误差。因此我们推荐使用手动测量。 2、手动测量：CURSOR按键，激活光标。进行手动测量
