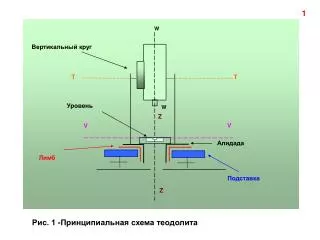

W Вертикальный круг Т Т Уровень W Z V V Алидада Лимб Подставка Z 1 Рис. 1 -Принципиальная схема теодолита
Ось ZZ вращения прибора, проходящая через центр горизонтального круга - лимба Z Z Сетка нитей Призма Окуляр Визирная ось центрира Объектив Нить Груз Z Z 2 Рис. 2 -Центрирование теодолита
3 Поверка - выявление правильности взаимного расположения отдельных частей и осей прибора, определяющих соблюдение его геометрической схемы. Юстировка - исправление нарушенных условий взаиморасположение осей теодолита.
Z S Т W V Т W V S Z 4 Рис. 3 - Взаиморасположение осей теодолита: Z-Z – вертикальная ось вращения прибора; Т-Т – ось вращения зрительной трубы; V-V – ось цилиндрического уровня при горизонтальном круге; W-W – визирная ось трубы; SS –вертикальная нить сетки нитей
5 Поверка 1 - Поверка цилиндрического уровня. Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к оси вращения прибора (рис.44), т.е. параллельна плоскости лимба ГУК и контролирует его горизонтальность. Ось VV перпендикулярна оси ZZ.
6 Поверка 2. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения трубы. Ось WW перпендикулярна оси ТТ.
М М W W КЛ КП ВУК Т Т D D К К АЛИДАДА ГУК 0 0 ЛИМБ ЛИМБ С С а1 а2 а0 а0 7 Рис.4 - Коллимационная погрешность визирной трубы теодолита (ось WW не перпендикулярна к оси ТТ)
8 Поверка 3. Ось вращения зрительной трубы должна быть перпендикулярна к оси вращения прибора. Ось ТТ перпендикулярна оси ZZ.
А а) КЛ в1 в0 в2 КП 9 Рис.5 - Поверка № 3 теодолита
б) Л Л П П горизонт А Величина отклонения горизонтальной нитки сетки нитей от горизонта в) Отклонение вертикальной нитки сетки нитей от вертикали = 0 10 Рис.6 – Поверка № 4 теодолита
Поверка 4. Вертикальная нить сетки нитей должна быть строго горизонтальна и перпендикулярна к горизонтальной оси вращения трубы. Ось SS перпендикулярна оси TT. 11
12 Поверка 4 - Поверка оптического центрира. Визирная ось оптического центрира должна совпадать с осью вращения прибора ZZ.
