Cosa sono i fluidi?

GAS

Occupano tutto lo spazio a loro disposizione

Sono facilmente comprimibili

Hanno densità molto basse rispetto a tutti gli altri elementi

Si distinguono in liquidi e gas

LIQUIDI

Hanno volume proprio e una superficie limite che li separa dalle sostanze esterne

Praticamente incomprimibili

Densità più elevate dei gas

MA ALLORA PERCHE’ METTERLI IN UN’UNICA GATEGORIA ?


Variando opportunamente le condizioni di ambientali (temperatura e pressione) si trasformano l’uno nell’altro, un liquido può diventare gas e un gas liquido

In ogni caso le molecole sono in grado di scorrere , di fluire sia nei fluidi ( maggiormente vincolati , che nei gas )

Tutti i fluidi rispondono in maniera visibile alle sollecitazioni esterne


DENSITA’ (temperatura e pressione) si trasformano l’uno nell’altro, un liquido può diventare gas e un gas liquido

Unità di misura

Liquido per eccellenza è l’acqua e per tradizione esiste una densità relativa , intesa come il rapporto fra la densità assoluta e la densità dell’acqua 1000 kg/m3

La densità relativa è adimensionata per ovvi motivi

PESO SPECIFICO

Densità e peso specifico sono grandezze fisiche intensive


Ha poco senso parlare di una forza che agisce su un fluido. Le forze esterne che agiscono su un fluido lo fanno attraverso la superficie esterna del fluido e sono trasmesse a tutto il fluido attraverso di essa. (Ora poiché è ovvio che la componente parrallela alla superficie del fluido non ha alcun effetto su di esso, le uniche componenti che ci interessano sono quelle perpendicolari alla superficie del fluido

PRESSIONE

È uguale al rapporto tra il modulo della forza premente su una superficie e la superficie stessa


Unità pratica Le forze esterne che agiscono su un fluido lo fanno attraverso la

Fattori di conversione

bar

1 bar = 105 Pa

millibar

1 mbar = 102 Pa

Atmosfera

1 atm = 1,013 . 105 Pa

Torr o anche mm Hg

1 torr= 1 mm Hg= 133,3 Pa

1 atm = 760 mmHg = 760 torr =1,013 . 105 Pa

Pressione

Grandezza scalare

Unità di misura

Altre unità di misura a cui siete abituati

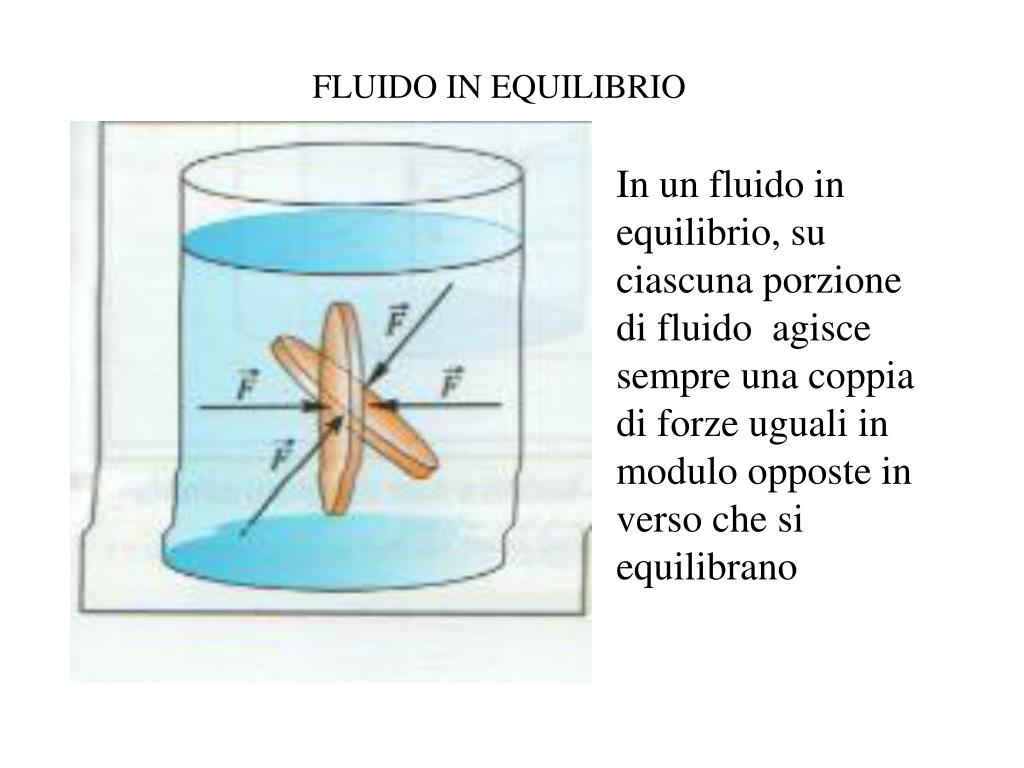

FLUIDO IN EQUILIBRIO Le forze esterne che agiscono su un fluido lo fanno attraverso la

In un fluido in equilibrio, su ciascuna porzione di fluido agisce sempre una coppia di forze uguali in modulo opposte in verso che si equilibrano


Esperienza di torricelli
Esperienza di Torricelli Le forze esterne che agiscono su un fluido lo fanno attraverso la


Torricelli misurò l'altezza della colonna di mercurio, pari a 760 mm, e dedusse che il peso di questa colonna era antagonista ad una forza, generata da quella che oggi chiamiamo pressione atmosferica. Il mercurio contenuto nel tubo non è infatti soggetto alla pressione esterna, al contrario di quello nella vaschetta. Torricelli notò che il mercurio contenuto nel tubo si abbassava fino ad un certo punto. Infatti la pressione agiva solo sulla vaschetta e non nel tubo non essendovi aria dentro questo, e faceva ostacolo al mercurio nel tubo. Per ottenere il valore della pressione atmosferica in pascal sarà quindi sufficiente calcolare il valore della pressione della colonna di mercurio, di cui è nota l'altezza e la densità, applicando la legge di Stevino.

Da questo esperimento e dal suo inventore prende nome un'unità di misura della pressione, il torr, chiamato anche millimetro di mercurio (mmHg dove Hg è il simbolo chimico del mercurio), in quanto indica la pressione generata da una colonna di mercurio alta 1 mm).

La scelta del mercurio non è casuale: questo materiale, infatti, ha anche allo stato liquido una densità notevole, tale da poter eguagliare la pressione atmosferica con una colonna alta, appunto soltanto 76 cm; ripetendo lo stesso esperimento con dell'acqua, per esempio, sarebbe necessario un tubo lungo 10.33 metri.

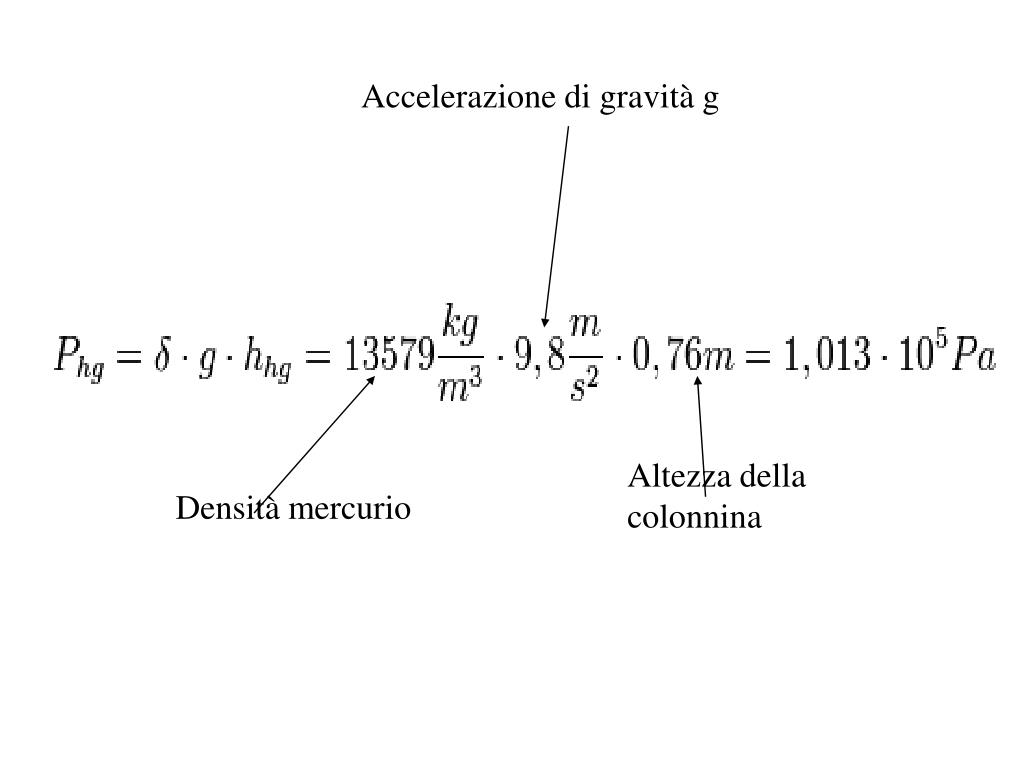

Accelerazione di gravità g a 760 mm, e dedusse che il peso di questa colonna era antagonista ad una forza, generata da quella che oggi chiamiamo

Altezza della colonnina

Densità mercurio


Comportamento generale dei liquidi in condizioni di equilibrio

Legge di Stevino

La pessione esercitata da un liquido , a una profondità h sotto la superficie dipende linearmente dalla densità del liquido , dalla profondità e dalla gravità

p

p0

h


Stevino equilibrio

Ne segue

E’ naturale che ti faccia male la testa ! La pressione quaggiù è 20 milioni di newton al metro quadro!!!

Pascal

Se si esercita una pressione su un fluido incomprimibile questa si trasmette in tutte le direzioni con uguale intensità

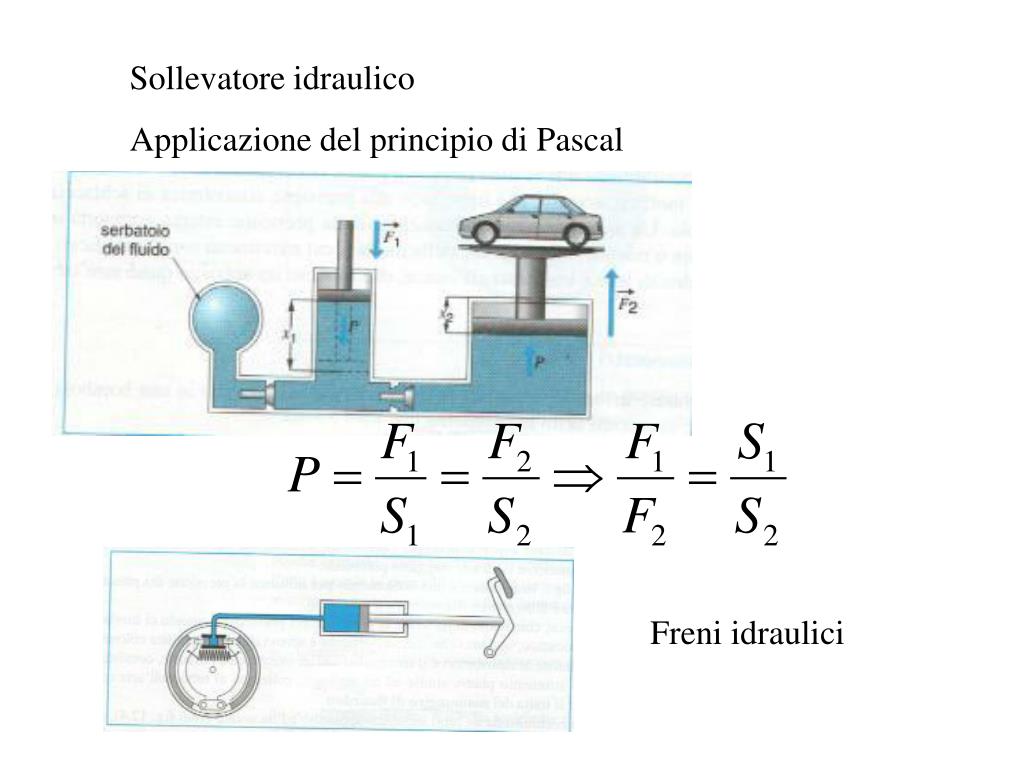

Sollevatore idraulico equilibrio

Applicazione del principio di Pascal

Freni idraulici


Principio di Archimede equilibrio

Un corpo immerso in un fluido ,riceve una spinta ( spinta idrostatica ) verso l’alto pari al peso di fluido spostato

Spinta è data da F2-F1

Peso del liquido spostato


Galleggiamento

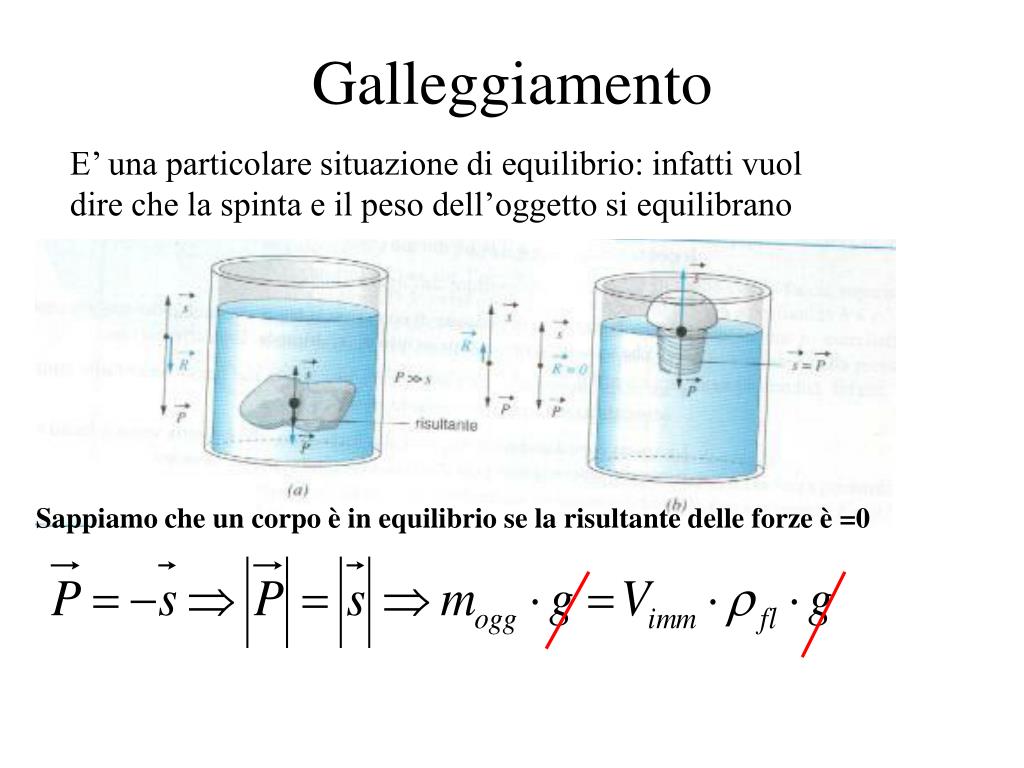

Galleggiamento equilibrio

E’ una particolare situazione di equilibrio: infatti vuol dire che la spinta e il peso dell’oggetto si equilibrano

Sappiamo che un corpo è in equilibrio se la risultante delle forze è =0


Se l’oggetto è tutto immerso i due volumi sono uguali, dunque le densità coincidono .Il corpo rimane esattamente dove viene messo

Se il corpo ha densità maggiore del fluido il corpo affonda finchè non sarà la reazione del piano del recipiente a equilibrare definitivamente il suo peso

Se il corpo ha densità inferiore al fluido arriva fino in superficie dove il Vimm < Vogg per cui la spinta diminuisce .Quando la spinta raggiunge la stessa intensità del peso del corpo l’oggetto si ferma


nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn


PRINCIPIO ID ARCHIMEDE NELL’ARIA nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

DENSITA’ DEL SISTEMA BIMBA + PALLONCINI DI ELIO E’ MINORE DELLA DENSITA’ DELL’ARIA


La condizione di equilibrio ci dà allora questa uguaglianza molto importante

Dalla relazione scritta

cosa si può dedurre sul Vimm

rispetto al Voggetto?

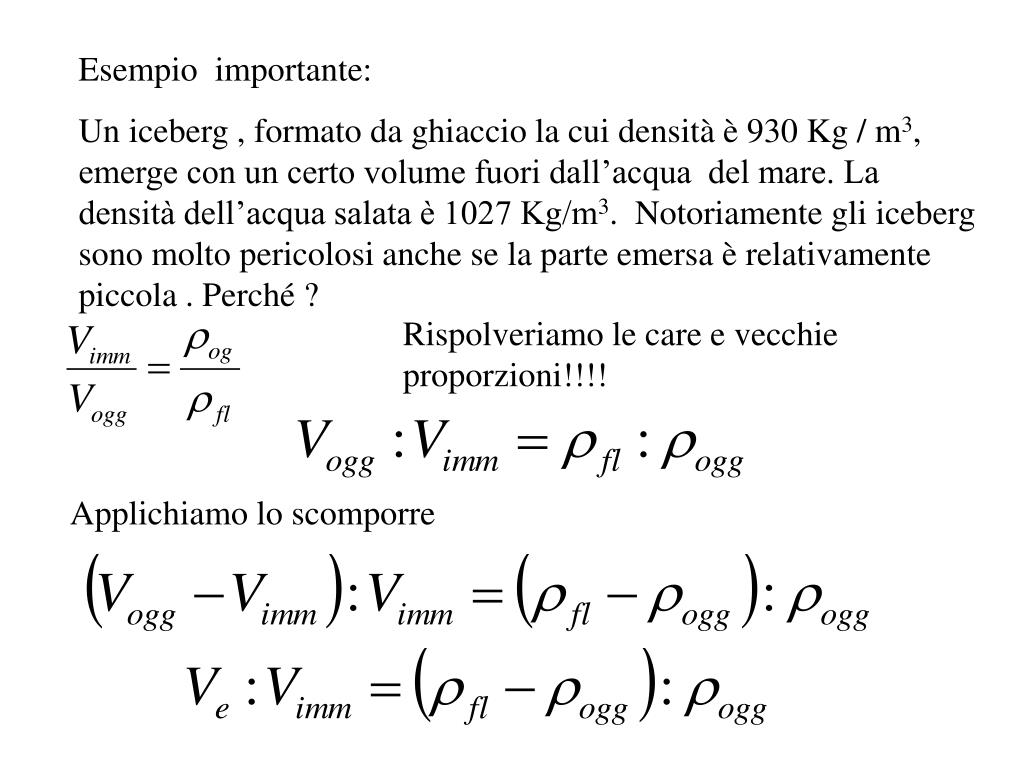

Esempio importante: molto importante

Un iceberg , formato da ghiaccio la cui densità è 930 Kg / m3, emerge con un certo volume fuori dall’acqua del mare. La densità dell’acqua salata è 1027 Kg/m3. Notoriamente gli iceberg sono molto pericolosi anche se la parte emersa è relativamente piccola . Perché ?

Rispolveriamo le care e vecchie proporzioni!!!!

Applichiamo lo scomporre


Dunque nell’acqua salata il rapporto fra il volume del ghiaccio emerso e quello immerso è :


Applicazioni del principio ghiaccio emerso e quello immerso è :

sommergibile

mongolfiera

impianti di riscaldamento

vescica natatoria pesci

Navi


FORZE CHE INTERESSANO I LIQUIDI ghiaccio emerso e quello immerso è :

Tensione superficiale forze di coesione e di adesione

La tensione è la forza fra molecole dello strato superficiale responsabile della superficie libera di liquido che deve essere la minima possibile

Una certa quantità di liquido versata sul pavimento si allarga formando uno strato più o meno sottile, ma pur sempre contenuto in un’area piuttosto ristretta

Chi non ha mai rotto un termometro a mercurio?

Le gocce sembrano addirittura biglie!!!

La goccia d’acqua a parità di volume occupa minor superficie


ghiaccio emerso e quello immerso è :Ritengo che la tensione superficile sia la forza più importante sul pianeta !!!”


Le forze interne che trattengono le molecole di un corpo omogeneo l’una contro l’altra sono dette di coesione, e sono di tipo elettrico

Poi ci sono le forze di adesione fra materiali diversi: ad esempio se svuotiamo un bicchiere pieno d’acqua resta bagnato perché uno strato sottile di molecole di acqua aderisce alle pareti

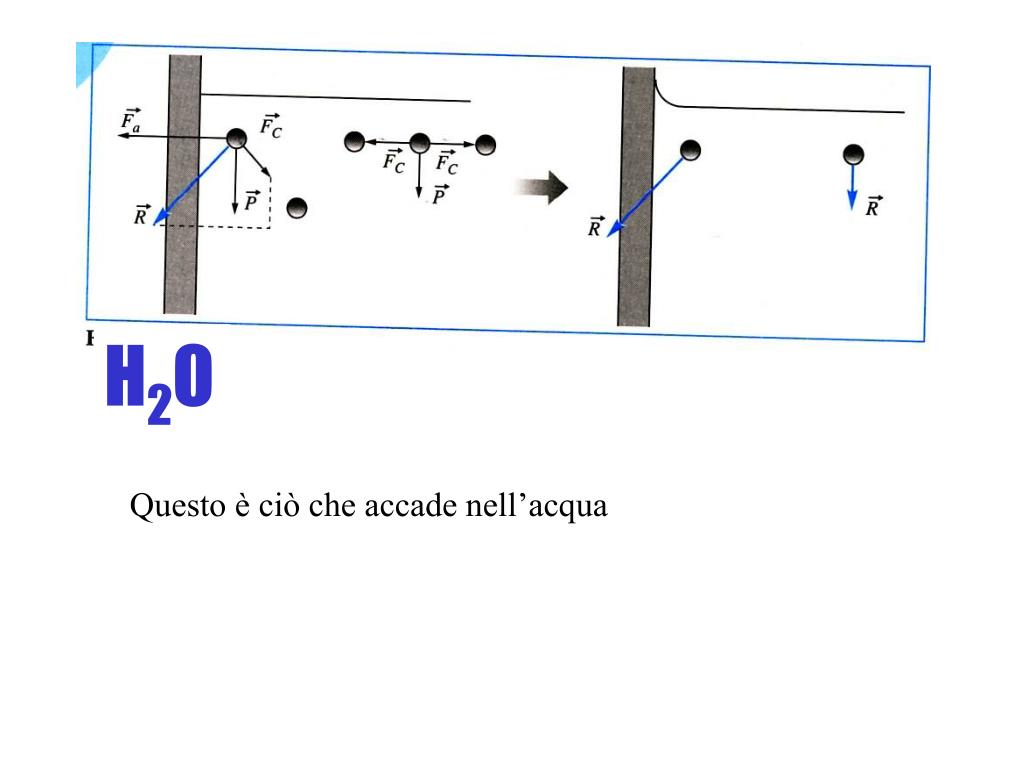

H omogeneo l’una contro l’altra sono dette di 2O

Questo è ciò che accade nell’acqua


Hg omogeneo l’una contro l’altra sono dette di

Questo accade nel mercurio

Notoriamente il mercurio non bagna !!!

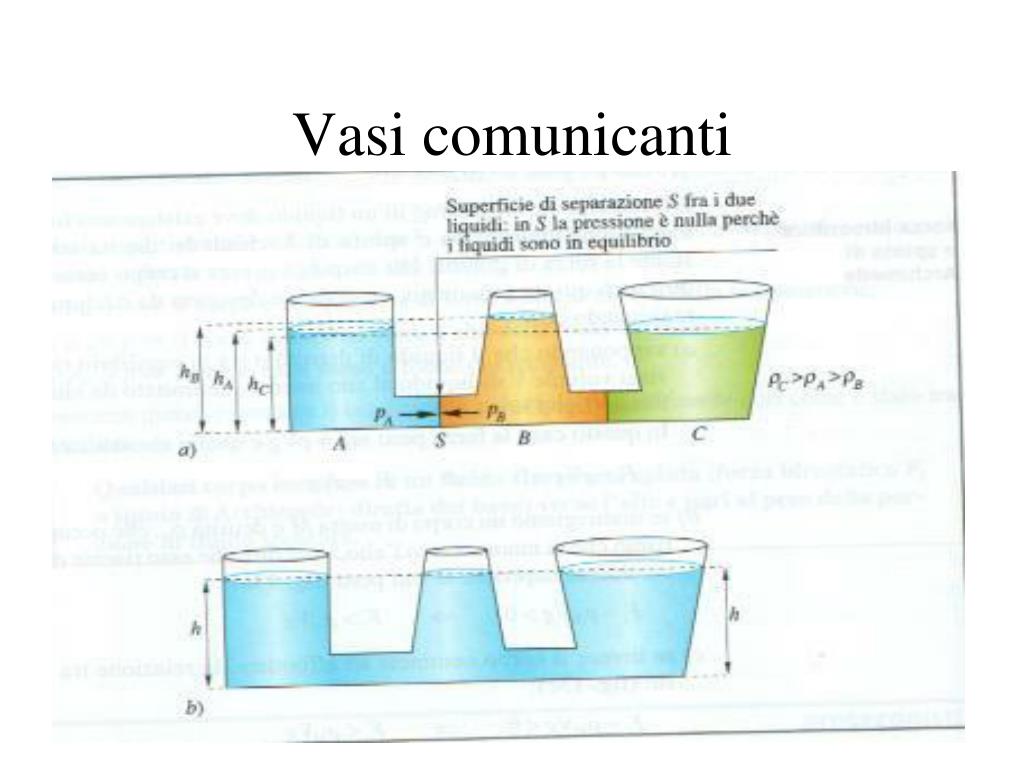

Vasi comunicanti
Vasi comunicanti omogeneo l’una contro l’altra sono dette di

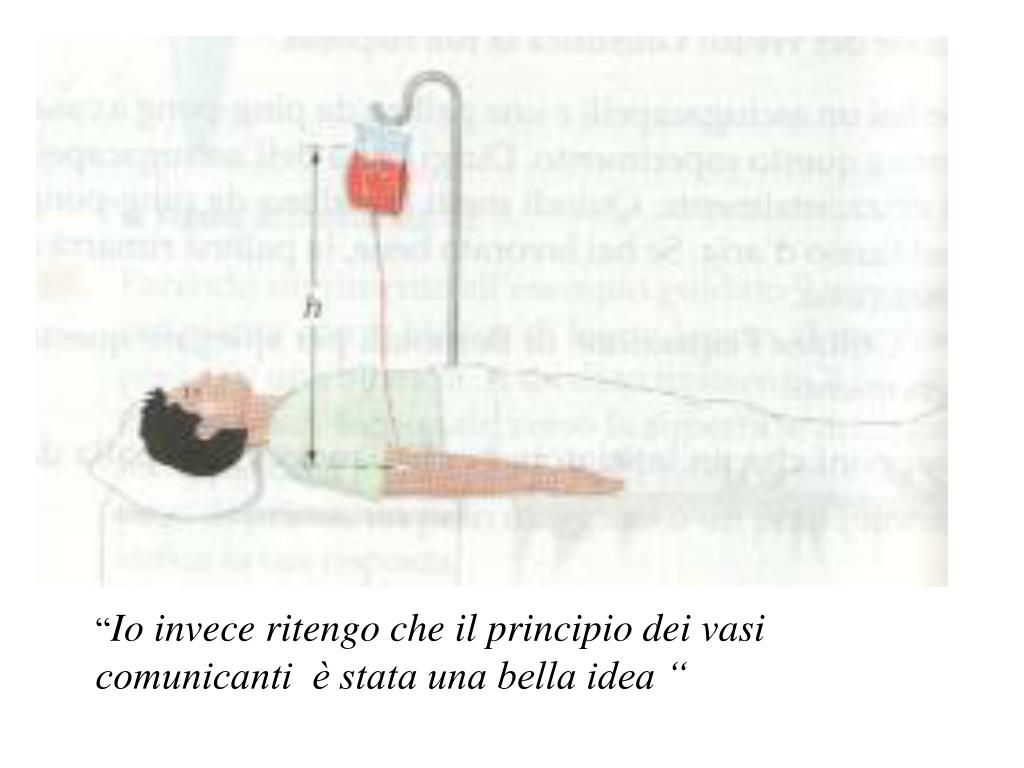

omogeneo l’una contro l’altra sono dette di Io invece ritengo che il principio dei vasi comunicanti è stata una bella idea “


Capillarit
Capillarità omogeneo l’una contro l’altra sono dette di

Se il liquido bagna le pareti e la sezione del recipiente è molto piccola ( tubo capillare, perché la sezione ricorda quella di un capello) il liquido aderisce alle pareti e risale lungo di esse

In natura tale fenomeno è importantissimo e regola meccanismi di sopravvivenza di moltissimi organismi


L’acqua sale nel tronco di un albero , omogeneo l’una contro l’altra sono dette di

su fino alle foglie grazie alla capillarità…..

Il sangue arriva fino alle parti più estreme del nostro corpo attraverso una fitta rete di vasi capillari

La spugne assorbono l’acqua per capillarità

Lo strofinaccio assorbe l’acqua per capillarità


fine omogeneo l’una contro l’altra sono dette di
