slide1

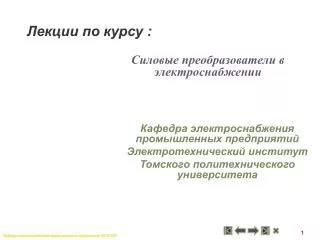

Лекции по курсу :

Силовые преобразователи в электроснабжении

Кафедра электроснабжения промышленных предприятий

Электротехнический институт

Томского политехнического университета

slide2

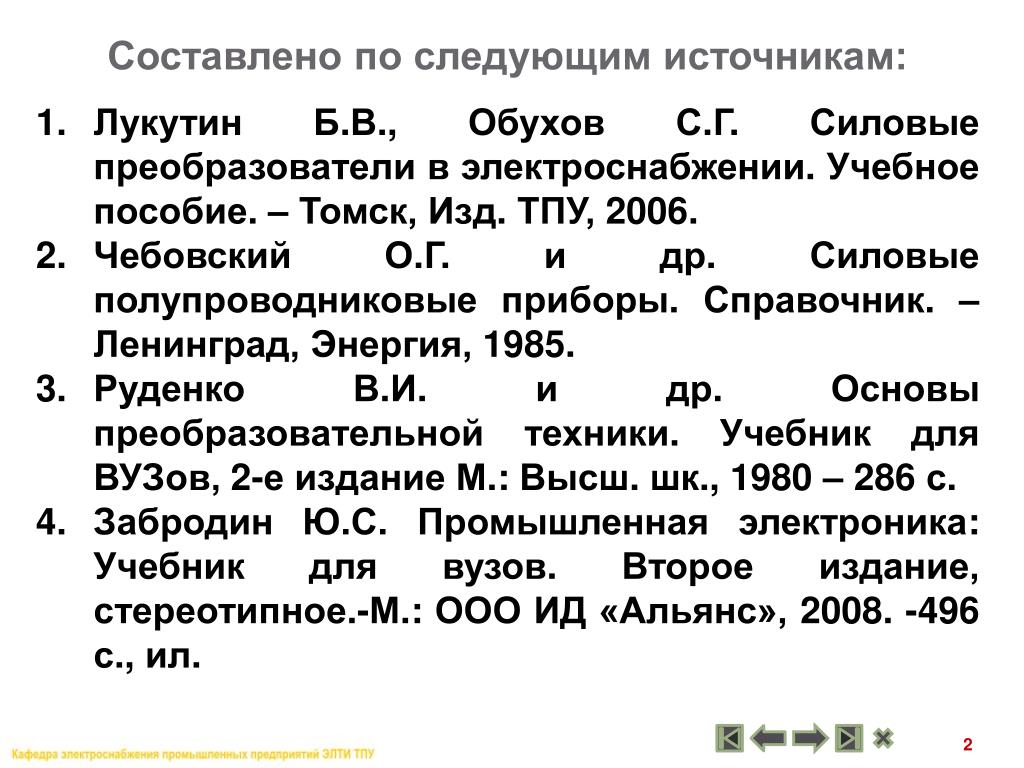

Составлено по следующим источникам:

  • Лукутин Б.В., Обухов С.Г. Силовые преобразователи в электроснабжении. Учебное пособие. – Томск, Изд. ТПУ, 2006.
  • Чебовский О.Г. и др. Силовые полупроводниковые приборы. Справочник. – Ленинград, Энергия, 1985.
  • Руденко В.И. и др. Основы преобразовательной техники. Учебник для ВУЗов, 2-е издание М.: Высш. шк., 1980 – 286 с.
  • Забродин Ю.С. Промышленная электроника: Учебник для вузов. Второе издание, стереотипное.-М.: ООО ИД «Альянс», 2008. -496 с., ил.
slide3

Тема Преобразователи частоты

Преобразователи частоты с непосредственной связью

slide4

А

В

C

U1, f1

1

2

3

4

5

6

I

II

III

U2, f2

Za

Zb

Zc

Преобразователи частоты с непосредственной связью

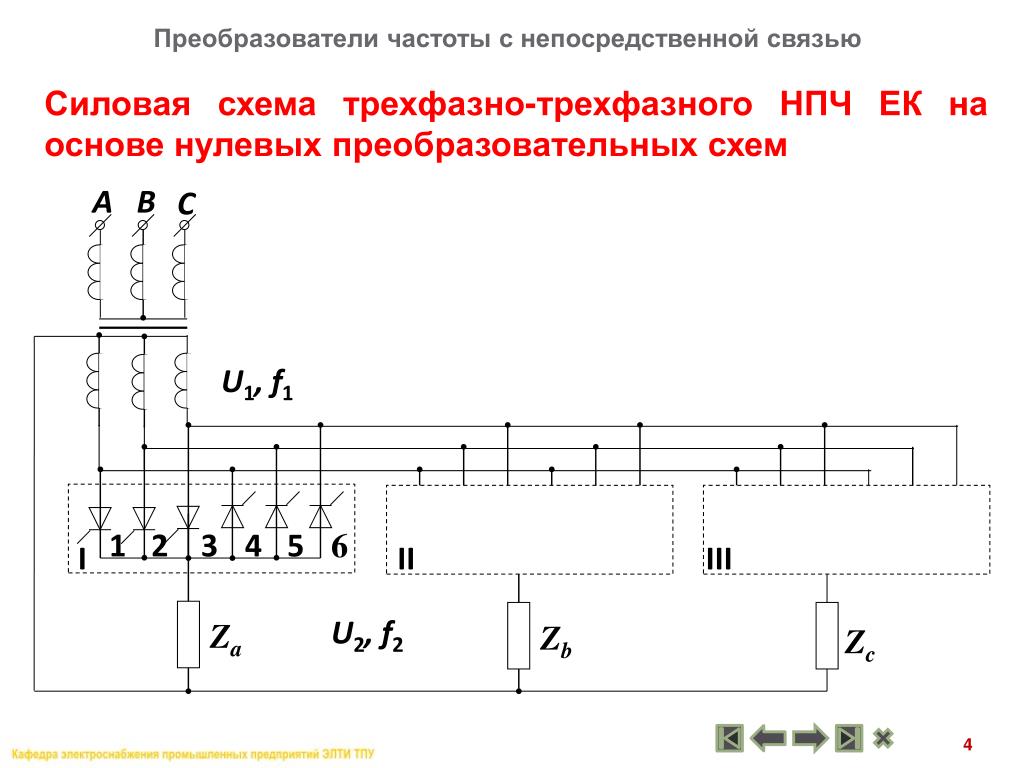

Силовая схема трехфазно-трехфазного НПЧ ЕК на основе нулевых преобразовательных схем

slide5

Преобразователи частоты с непосредственной связью

Частота основной гармоники выходного напряжения может быть определена из выражения

где n – количество полуволн первичного напряжения;

m1 – количество фаз первичной сети.

slide6

T1

U1, f1

t5

t6

t7

t1

t3

t4

t2

ωt

U2

tп

ωt

T2

U2’

α

ωt

Преобразователи частоты с непосредственной связью

Временные диаграммы НПЧ с ЕК

slide7

U1, f1

I

УР

УР

II

U2, f2

Преобразователи частоты с непосредственной связью

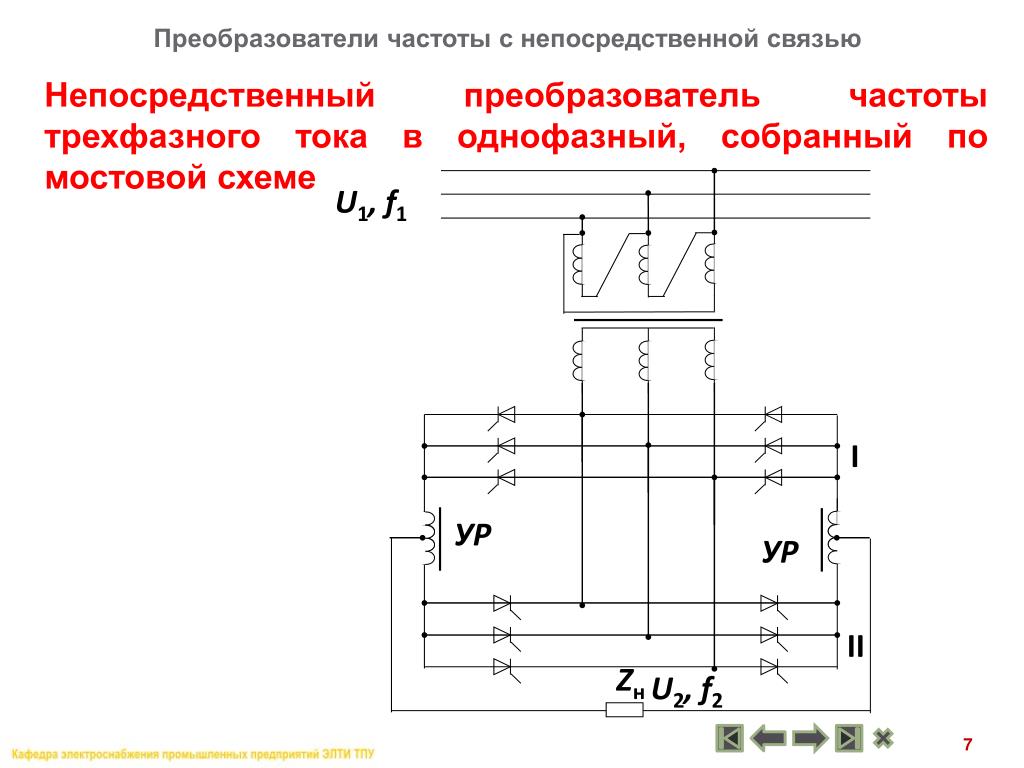

Непосредственный преобразователь частоты трехфазного тока в однофазный, собранный по мостовой схеме

slide8

Т/2

Т/2

U2

0

ωt

α, β

α

β

π

π/2

0

ωt

π

Преобразователи частоты с непосредственной связью

Формирование выходного напряжения при переменном угле регулирования НПЧ

slide9

Преобразователи частоты с непосредственной связью

Формирование выходного напряжения при переменном угле регулирования НПЧ

slide10

e1

e2

e3

e4

e5

e6

e1

e2

e3

e4

e5

e6

U

ωt

T1

U2

t1

t1

K1

t2

ωt

t2

K2

ωt

t3

t3

K3

ωt

t4

t4

K4

ωt

t5

t5

K5

ωt

t6

K6

ωt

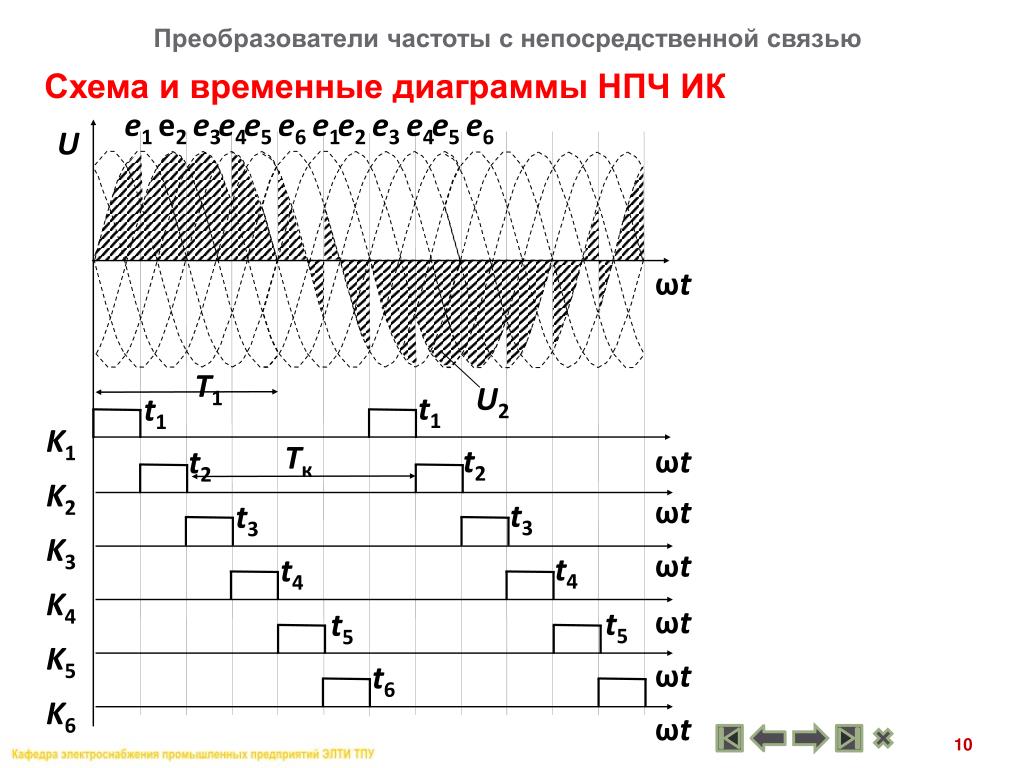

Преобразователи частоты с непосредственной связью

Схема и временные диаграммы НПЧ ИК

slide11

U1, f1, m1

U2, f2, m2

В

Ф

АИ

СУВ

СУИ

Выпрямительно-инверторные преобразователи частоты

Структурная схема преобразователя частоты с промежуточным звеном постоянного тока

slide12

Ld

+

Ud

Uн,iн

Uн=Uc

Id

C

-

Ud

ωt

+

VD3

VD1

VS1

VS3

C

Ud

VD2

VD4

а

VS4

-

VS2

Id

Uн,iн

t1

t2

t3

t4

Ud

0

ωt

VS1-VS2

VD2-VD1

б

Выпрямительно-инверторные преобразователи частоты

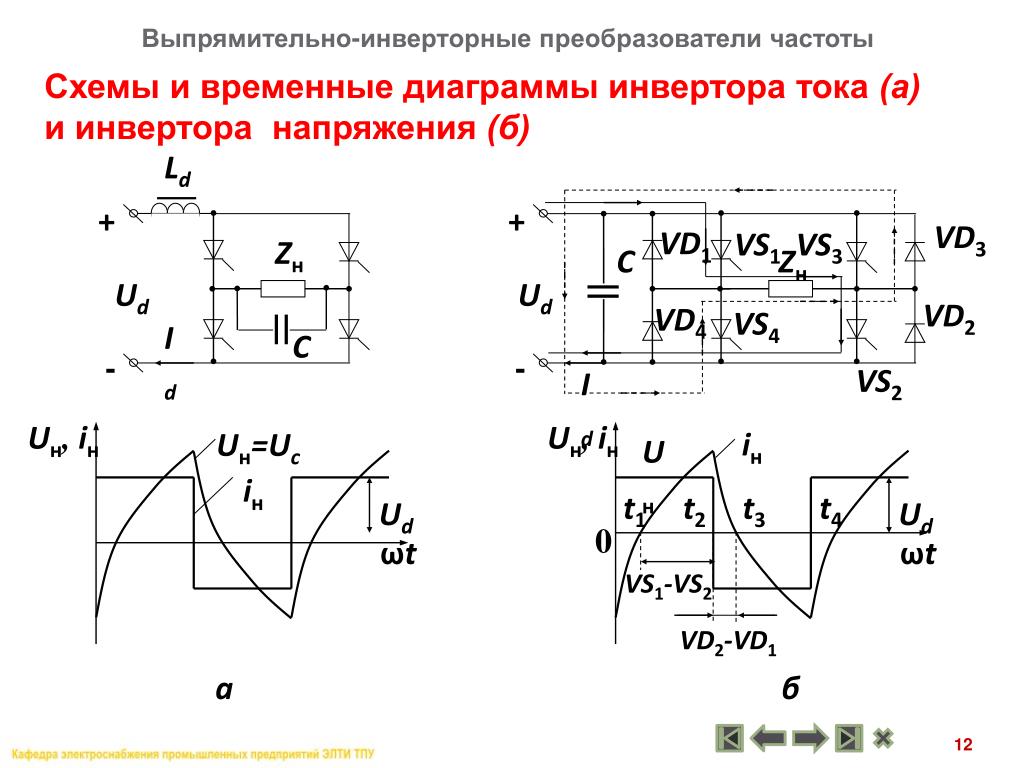

Схемы и временные диаграммы инвертора тока (а)

и инвертора напряжения (б)

slide13

АИ

ОВ

+

1

3

5

C

Ud

2

4

6

-

Za

Zb

Zc

Выпрямительно-инверторные преобразователи частоты

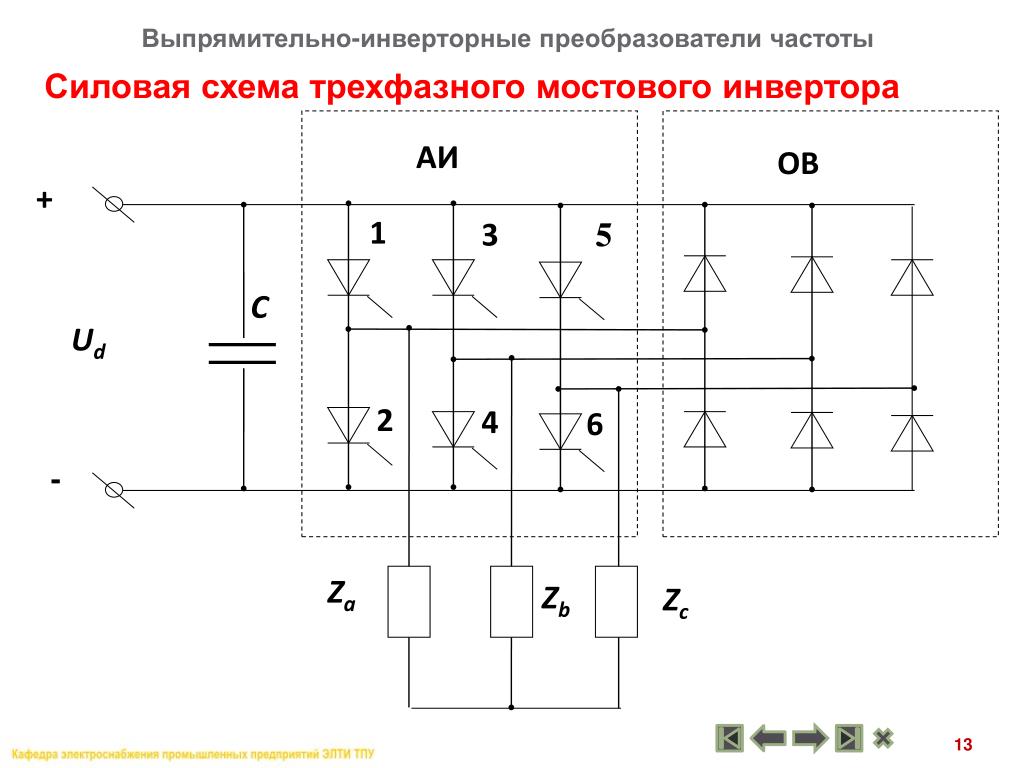

Силовая схема трехфазного мостового инвертора

slide14

A

1

1

1

1

1

2

2

2

t

B

3

3

3

4

4

4

4

4

t

C

5

5

5

5

6

6

6

6

t

Ua

Ud

2Ud

3

3

t

Ub

t

Uc

t

Выпрямительно-инверторные преобразователи частоты

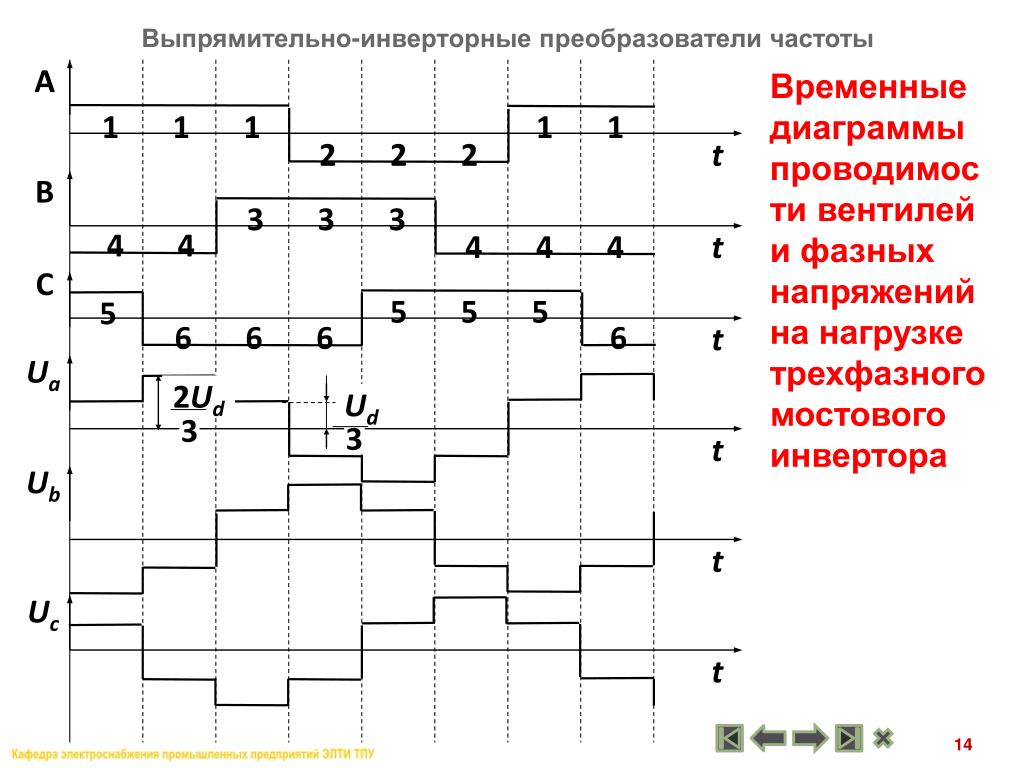

Временные диаграммы проводимости вентилей и фазных напряжений на нагрузке трехфазного мостового инвертора

slide15

U1

U1 =Ud

π

ωt

+

Ud

-

ωt

И1

И2

И3

U1

5

ωt

U1,f1

,3f1

,5f1

U1

U1

U1

3

5

3

ωt

Способы улучшения качества выходного напряжения автономных инверторов

Преобразователь с суммированием прямоугольных

напряжений различных частот

slide16

Ud

π

ωt

α1

α2

а

π

Ud

ωt

б

Способы улучшения качества выходного напряжения автономных инверторов

Виды широтно-импульсной модуляции прямоугольного напряжения: а – двухполярная модуляция; б –однополярная модуляция

slide17

VS

L

+

Ud

C

АИ

VD

-

Способы улучшения качества выходного напряжения автономных инверторов

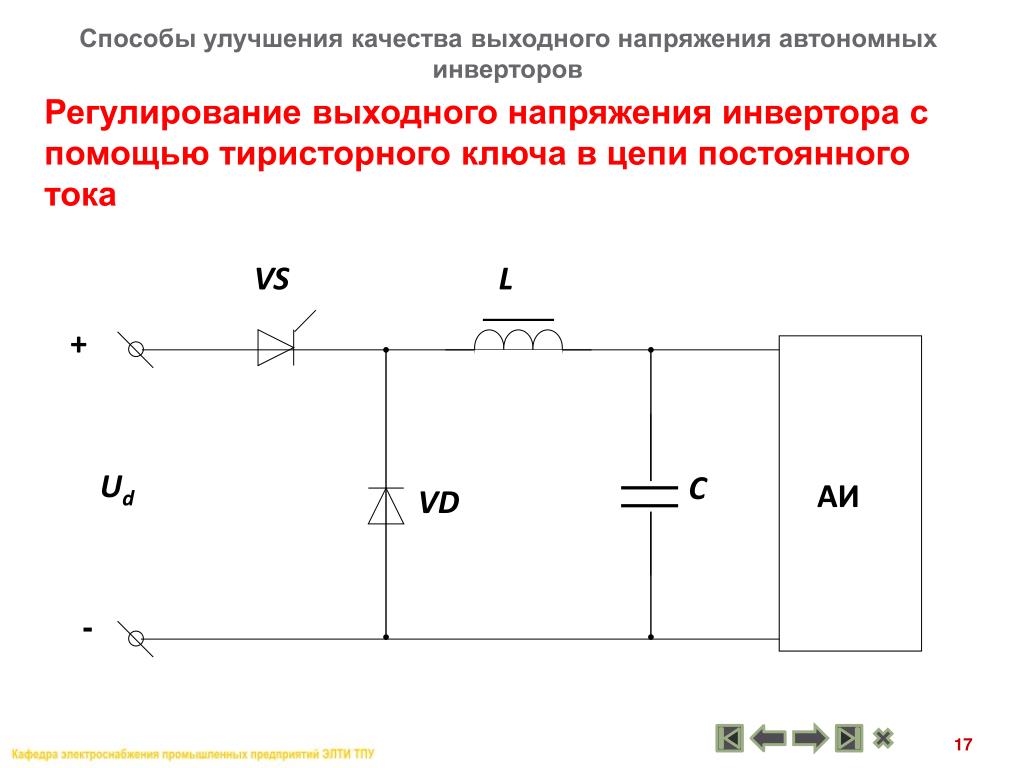

Регулирование выходного напряжения инвертора с помощью тиристорного ключа в цепи постоянного тока

slide18

Т1

+

U

Ud

АИ

АИ

Uдоп1

-

Uдоп2

φ1

Т2

Uн1

φ2

U

Uдоп

АИдоп

Uн2

Способы улучшения качества выходного напряжения автономных инверторов

Регулирование выходного напряжения инвертора с помощью геометрического суммирования напряжений

slide19

АИ

-

Za

Zb

Ud

Zc

+

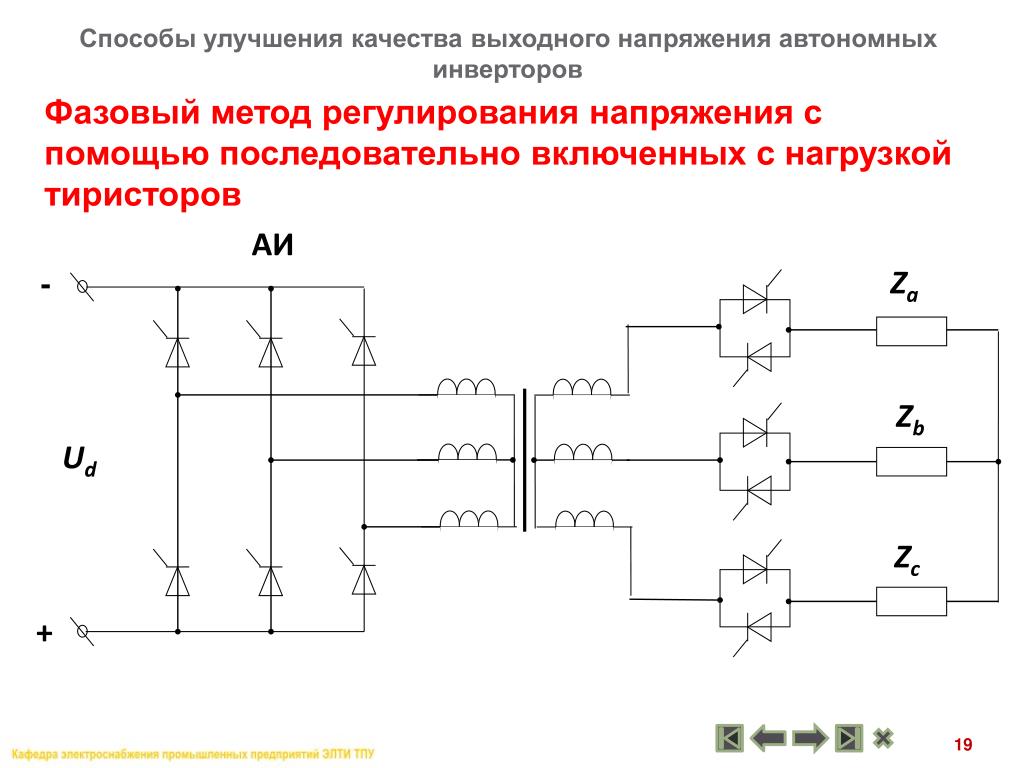

Способы улучшения качества выходного напряжения автономных инверторов

Фазовый метод регулирования напряжения с помощью последовательно включенных с нагрузкой тиристоров

slide20

VS5

VS6

-

VS2

VS1

Ud

VS3

VS4

+

VS7

VS8

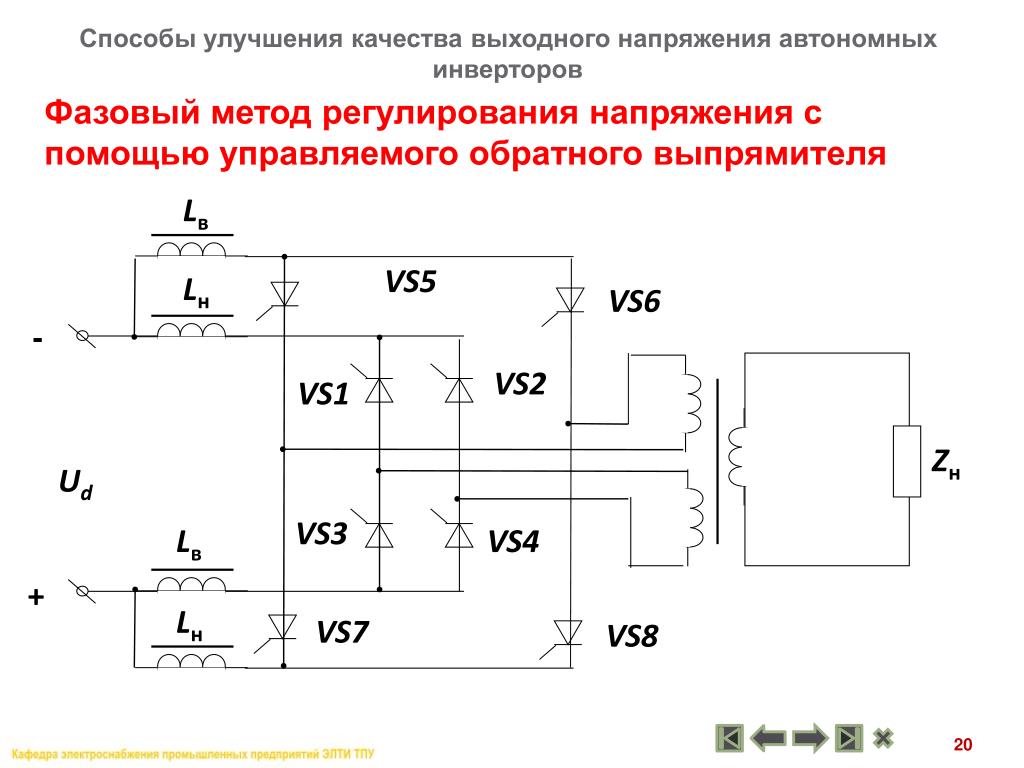

Способы улучшения качества выходного напряжения автономных инверторов

Фазовый метод регулирования напряжения с помощью управляемого обратного выпрямителя

slide21

A

A

1

1

1

1

1

1

2

2

t

2

t

B

B

3

3

3

4

4

4

t

4

4

t

C

C

5

5

6

6

6

5

t

6

t

6

Ua

Ua

t

t

Ub

Ud

Ud

Ub

t

2

2

t

Uc

а

Uc

t

t

б

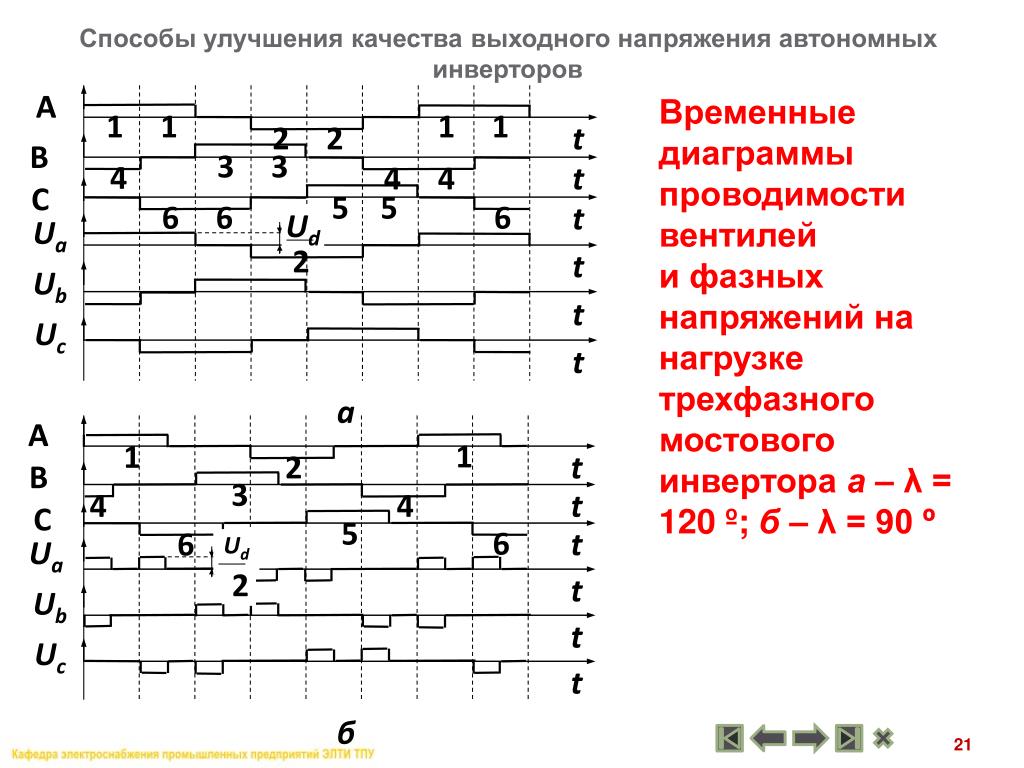

Способы улучшения качества выходного напряжения автономных инверторов

Временные диаграммы проводимости вентилей

и фазных напряжений на нагрузке трехфазного мостового инвертора а – λ = 120 º; б – λ = 90 º

slide22

L0

U1, f1

U2, f2

C0

АД

L

C

УВ

АИН

ОВ

Практическое использование статических преобразователей частоты

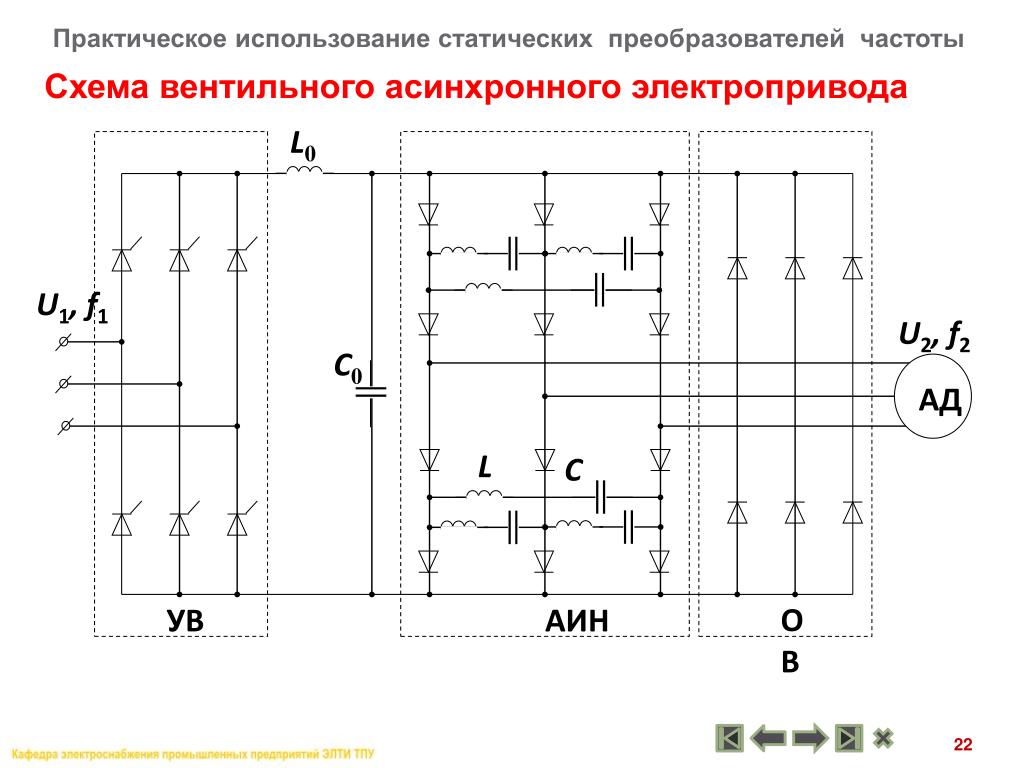

Схема вентильного асинхронного электропривода

slide23

0,38 кВ

АВ

ИТП

В

ПУ

БР

И

Практическое использование статических преобразователей частоты

Схема питания индукционной тигельной печи

slide24

Кафедра

Электроснабжение промышленных предприятий

56-42-10
