接 触 器

  • 交流接触器

  • 直流接触器

  • 起 动 器


6626733

交流接触器

CJ20 CJ12 CJ15 CJ16 CJ19 CJ24 CJ40

CJX1(3TB/3TF) CJX2(LCD-1) CJX5


Cj20 1

交流接触器CJ20系列-1

CJ20系列交流接触器用于交流50Hz,额定电压至660V(个别等级至1140V),电流至630A的电力线路中供远距离频繁接通和分断电路以及控制交流电动机,并适宜于与热继电器或电子保护装置组成电磁起动器,以保护电路或交流电动机可能发生的过负荷及断相。


Cj20 2

交流接触器CJ20系列-2

结构特点 ● CJ20系列交流接触器为直动式、双断点,立体布置,结构简单紧凑,外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 ●CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结构,上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统,下段为热塑性塑料底座安装电磁系统及缓冲装置,底座上除有螺钉固定的安装孔外还装有卡轨安装用的锁,可安装于I EC标准规定的35mm宽帽形安装轨上,拆装方便。CJ20-40及以上的接触器为两层布置正装式结构,主触头和灭弧罩室在上,电磁系统在下,两只独立的辅助触头组件布置在躯壳两侧。 ●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头,CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命,并适于在A C-4类特别繁重的条件下工作。


Cj20 3

交流接触器CJ20系列-3

● 触头灭弧系统:不同容量等级的接触器采用不同的灭弧结构。

①CJ20-10和CJ20-16为双断点简单开断灭弧室

②CJ20-25为U形铁片灭弧

③CJ20 -40~160在380V,660V时均为多纵缝陶土灭弧罩

④CJ20-250及以上接触器在380V时用多纵缝陶土灭弧罩,在660V时用栅片灭弧罩,在1140V时均采用栅片灭弧罩。

● 电磁系统: ①CJ20-40及以下接触器用双E形铁芯,迎击式缓冲; ② CJ20-63及以上用U 形铁心,硅橡胶缓冲。

●CJ20-10的辅助触头可任意组合,有五种组合:

四常闭、三常闭一常开、二常开二常闭、一常闭三常开、四常开


Cj20 4

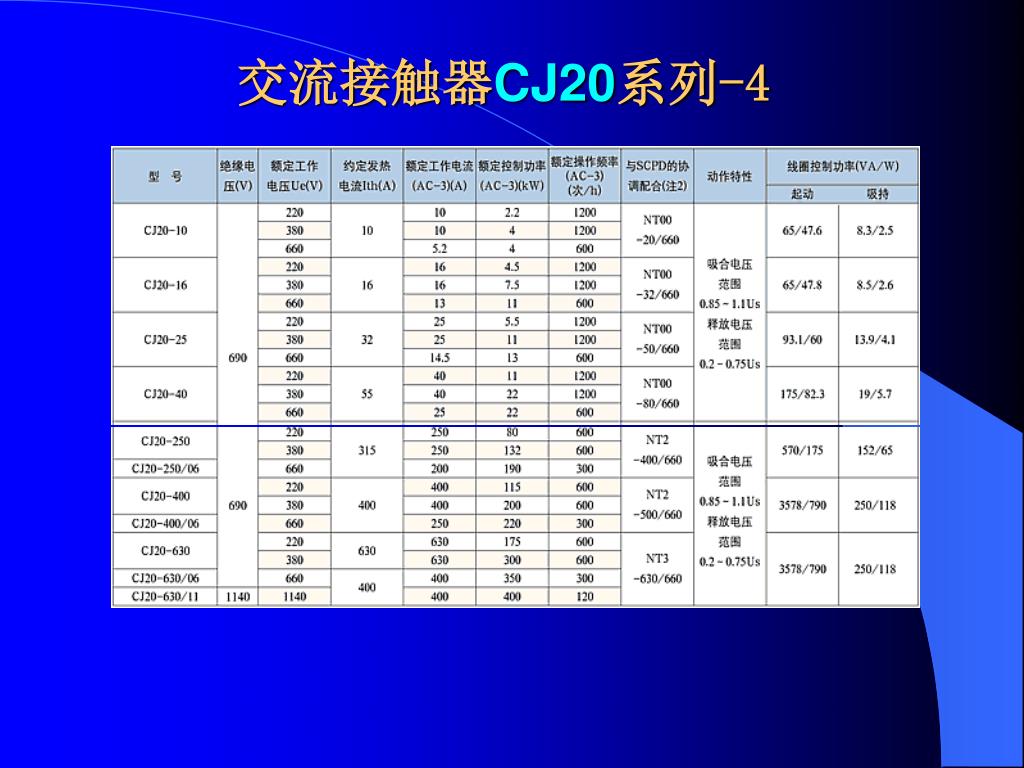

交流接触器CJ20系列-4


Cj20 5

交流接触器CJ20系列-5


Cj12 1

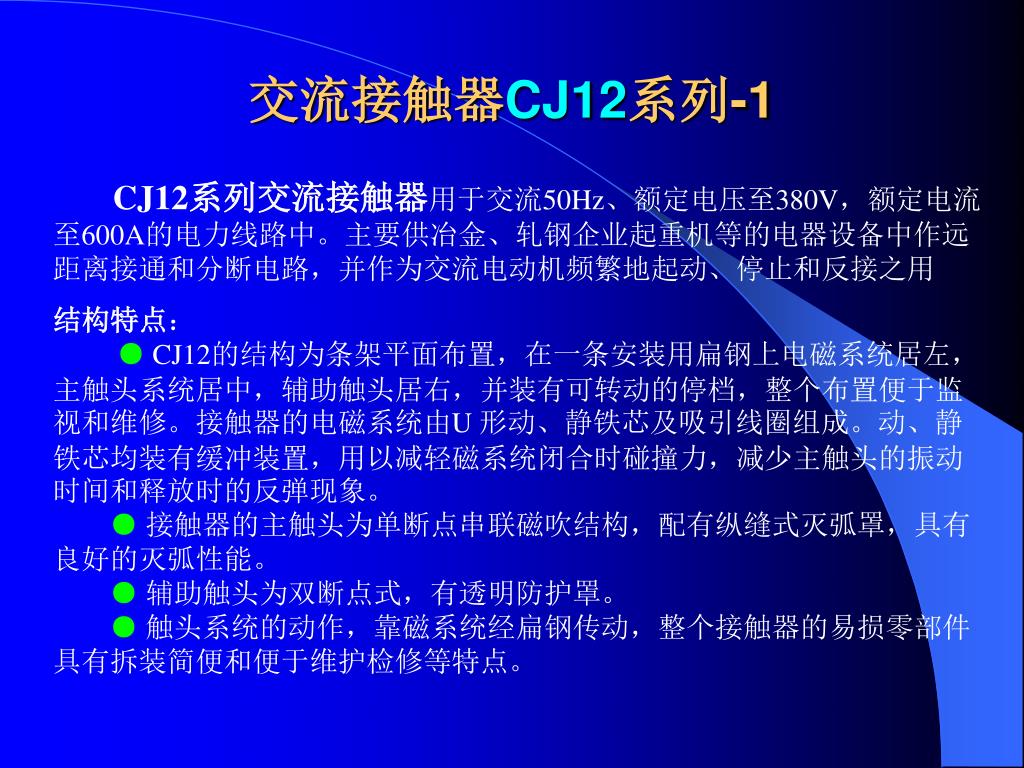

交流接触器CJ12系列-1

CJ12系列交流接触器用于交流50Hz、额定电压至380V,额定电流至600A的电力线路中。主要供冶金、轧钢企业起重机等的电器设备中作远距离接通和分断电路,并作为交流电动机频繁地起动、停止和反接之用

结构特点: ● CJ12的结构为条架平面布置,在一条安装用扁钢上电磁系统居左,主触头系统居中,辅助触头居右,并装有可转动的停档,整个布置便于监视和维修。接触器的电磁系统由U 形动、静铁芯及吸引线圈组成。动、静铁芯均装有缓冲装置,用以减轻磁系统闭合时碰撞力,减少主触头的振动时间和释放时的反弹现象。 ● 接触器的主触头为单断点串联磁吹结构,配有纵缝式灭弧罩,具有良好的灭弧性能。 ● 辅助触头为双断点式,有透明防护罩。 ● 触头系统的动作,靠磁系统经扁钢传动,整个接触器的易损零部件具有拆装简便和便于维护检修等特点。


Cj12 2

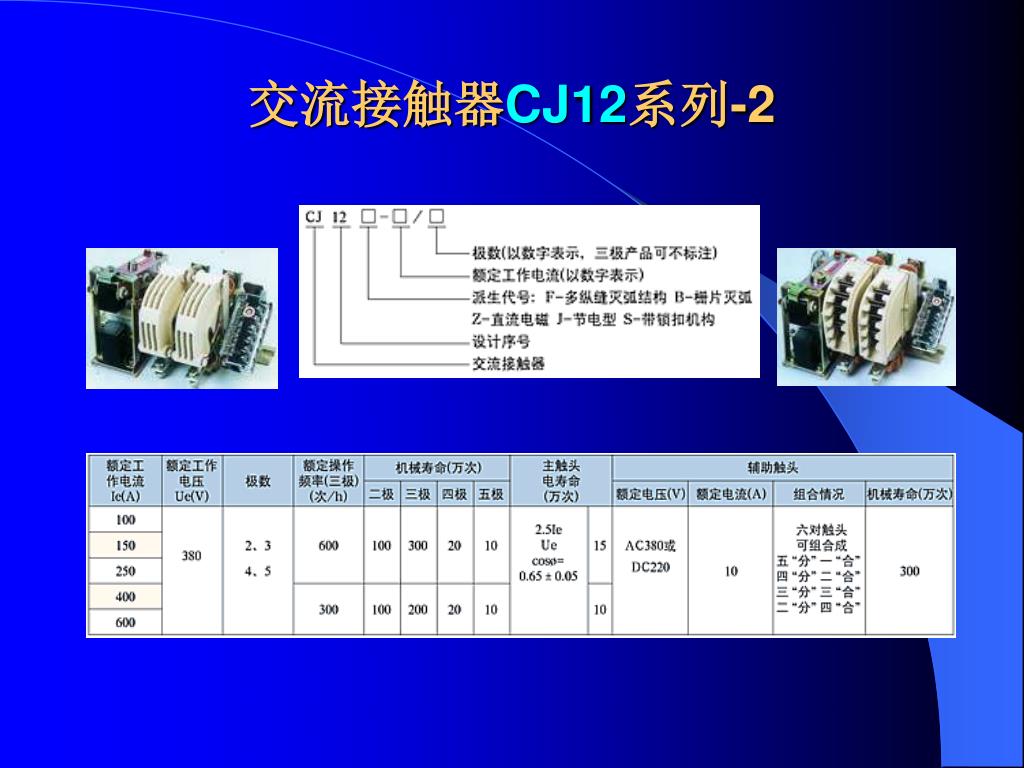

交流接触器CJ12系列-2

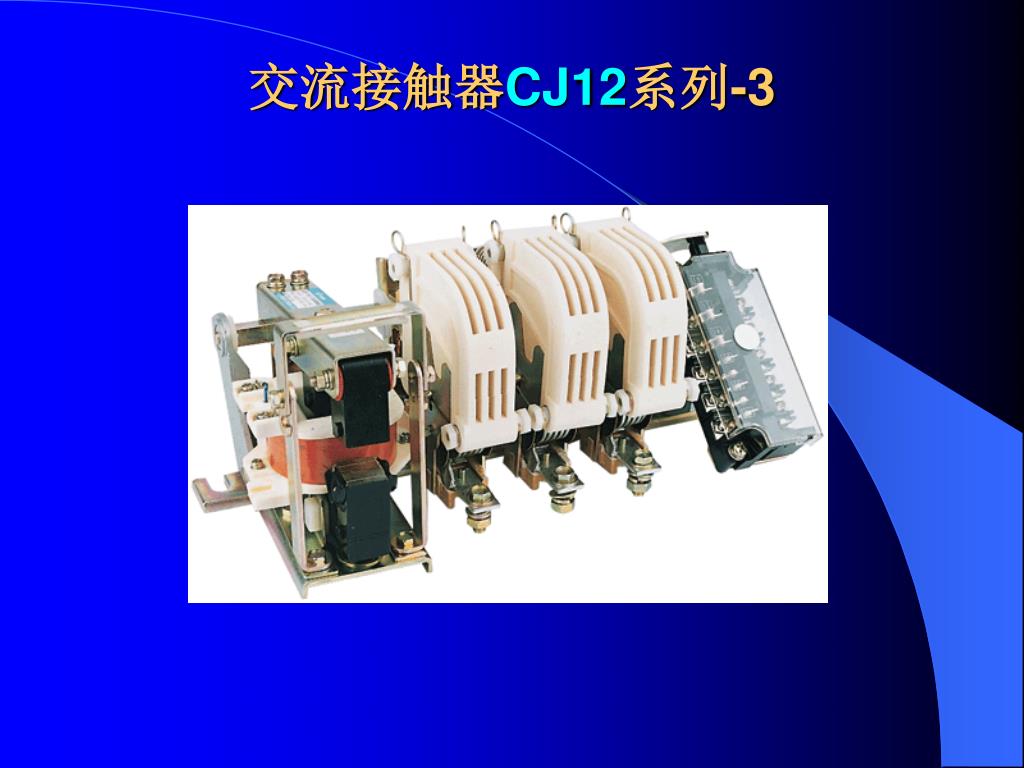

Cj12 3

交流接触器CJ12系列-3


Cj15 1

交流接触器CJ15系列-1

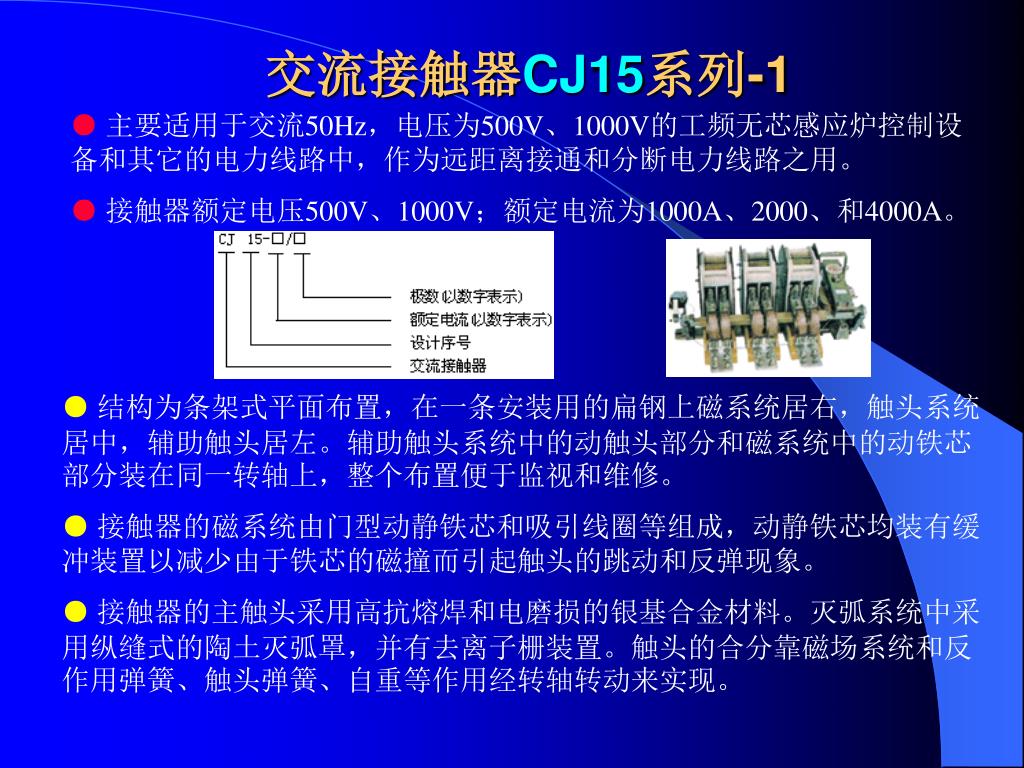

●主要适用于交流50Hz,电压为500V、1000V的工频无芯感应炉控制设备和其它的电力线路中,作为远距离接通和分断电力线路之用。

●接触器额定电压500V、1000V;额定电流为1000A、2000、和4000A。

● 结构为条架式平面布置,在一条安装用的扁钢上磁系统居右,触头系统居中,辅助触头居左。辅助触头系统中的动触头部分和磁系统中的动铁芯部分装在同一转轴上,整个布置便于监视和维修。

● 接触器的磁系统由门型动静铁芯和吸引线圈等组成,动静铁芯均装有缓冲装置以减少由于铁芯的磁撞而引起触头的跳动和反弹现象。

● 接触器的主触头采用高抗熔焊和电磨损的银基合金材料。灭弧系统中采用纵缝式的陶土灭弧罩,并有去离子栅装置。触头的合分靠磁场系统和反作用弹簧、触头弹簧、自重等作用经转轴转动来实现。

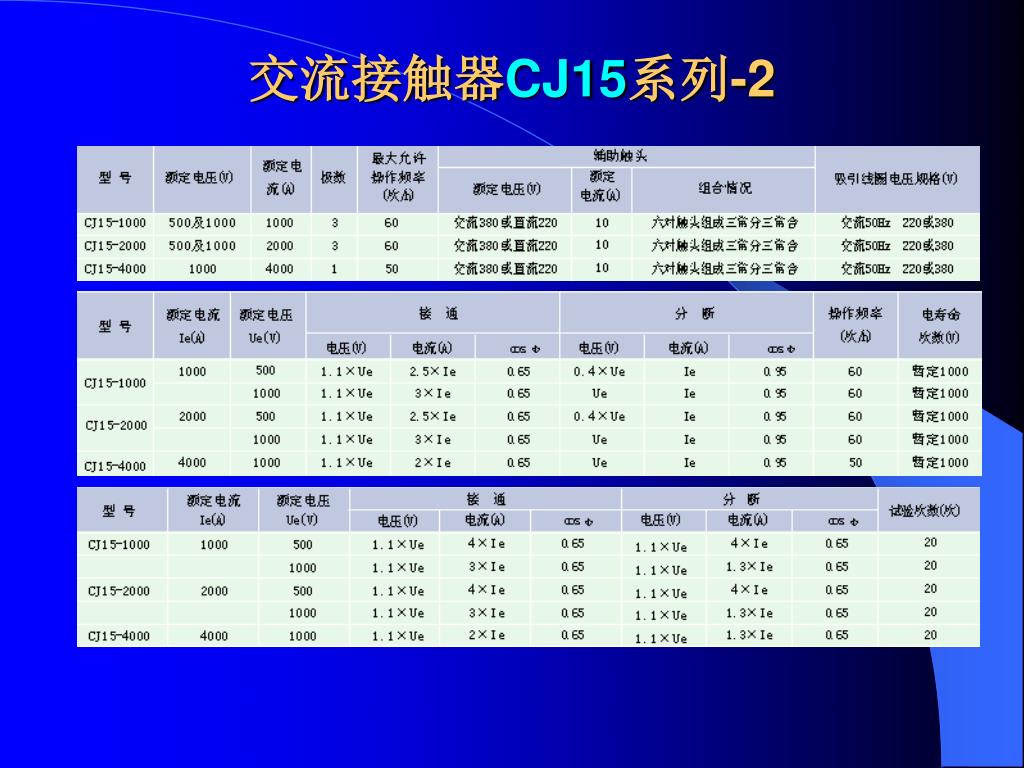

Cj15 2

交流接触器CJ15系列-2


Cj16 19 1

交流接触器CJ16(19)系列-1

CJ16(19)系列切换电容器接触器用于交流50Hz主电路,电压至380V的电力系统中,供作为功率因数补偿装置中额定容量至3 0kvar的自愈式低电压并联电容器的接通和分断之用。接触器带有抑制涌流装置,能有效减小合闸涌流对电容器的冲击和抑制开断时的过电压。

结构特征1.接触器装有限流电阻,可以把合闸涌流抑制在允许范围内; 2.接触器为直动式双断点结构,动作机构灵活,手动检查方便,结构紧凑,更换触头方便; 3.接触器接线端有绝缘罩复盖,安全可靠; 4.安装可用螺钉紧固,也可扣装在35mm或75mm的标准安装轨上。


Cj16 19 2

交流接触器CJ16(19)系列-2


Cj19 3

交流接触器CJ19系列-3


Cj19 1

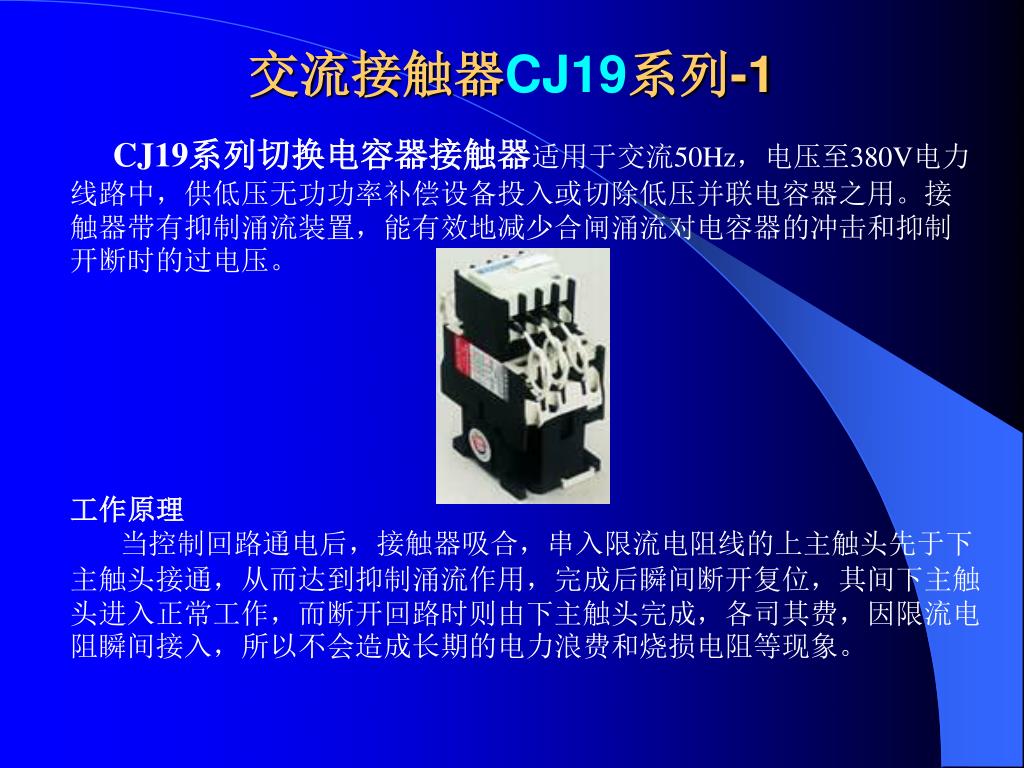

交流接触器CJ19系列-1

CJ19系列切换电容器接触器适用于交流50Hz,电压至380V电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置,能有效地减少合闸涌流对电容器的冲击和抑制开断时的过电压。

工作原理     当控制回路通电后,接触器吸合,串入限流电阻线的上主触头先于下主触头接通,从而达到抑制涌流作用,完成后瞬间断开复位,其间下主触头进入正常工作,而断开回路时则由下主触头完成,各司其费,因限流电阻瞬间接入,所以不会造成长期的电力浪费和烧损电阻等现象。


Cj19 2

交流接触器CJ19系列-2

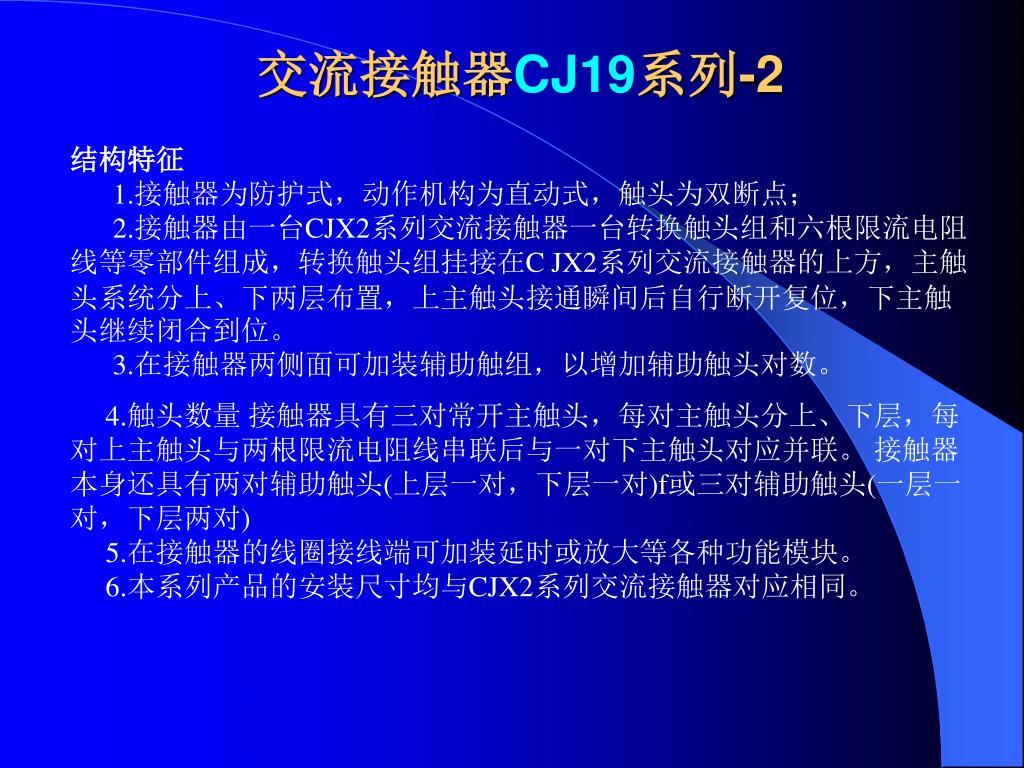

结构特征1.接触器为防护式,动作机构为直动式,触头为双断点; 2.接触器由一台CJX2系列交流接触器一台转换触头组和六根限流电阻线等零部件组成,转换触头组挂接在C JX2系列交流接触器的上方,主触头系统分上、下两层布置,上主触头接通瞬间后自行断开复位,下主触头继续闭合到位。 3.在接触器两侧面可加装辅助触组,以增加辅助触头对数。

4.触头数量 接触器具有三对常开主触头,每对主触头分上、下层,每对上主触头与两根限流电阻线串联后与一对下主触头对应并联。 接触器本身还具有两对辅助触头(上层一对,下层一对)f或三对辅助触头(一层一对,下层两对)      5.在接触器的线圈接线端可加装延时或放大等各种功能模块。 6.本系列产品的安装尺寸均与CJX2系列交流接触器对应相同。


Cj19 31

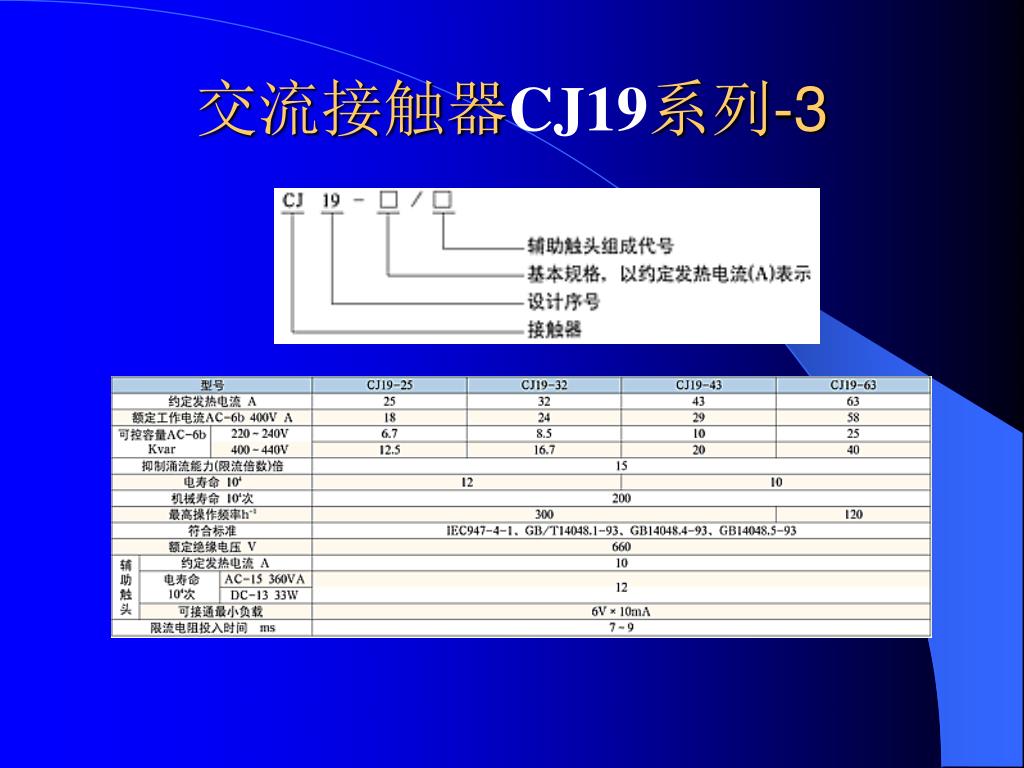

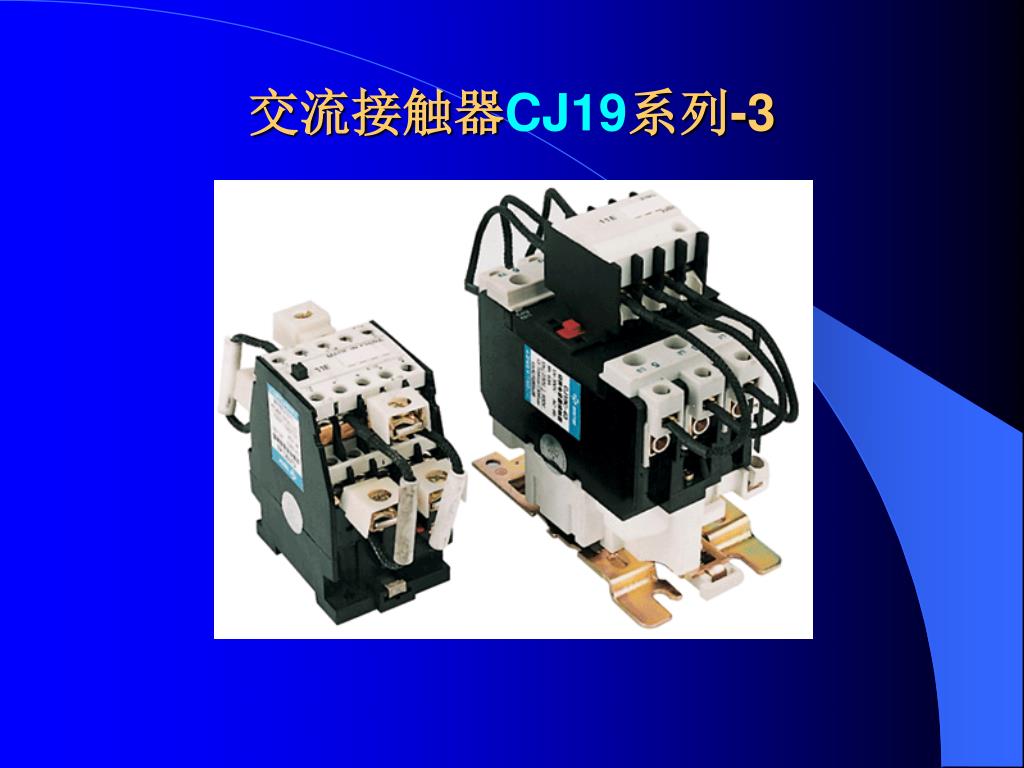

交流接触器CJ19系列-3


Cj24 1

交流接触器CJ24系列-1

用于交流50Hz(派生后可用于60Hz),额定电压至660V,额定电流由100至630A的电力系统中供冶金、轧钢及起重机等电气设备作为远距离频繁地接通、分断电路和起动、停止、反向及反接制动电动机等之用。


Cj24 2

交流接触器CJ24系列-2

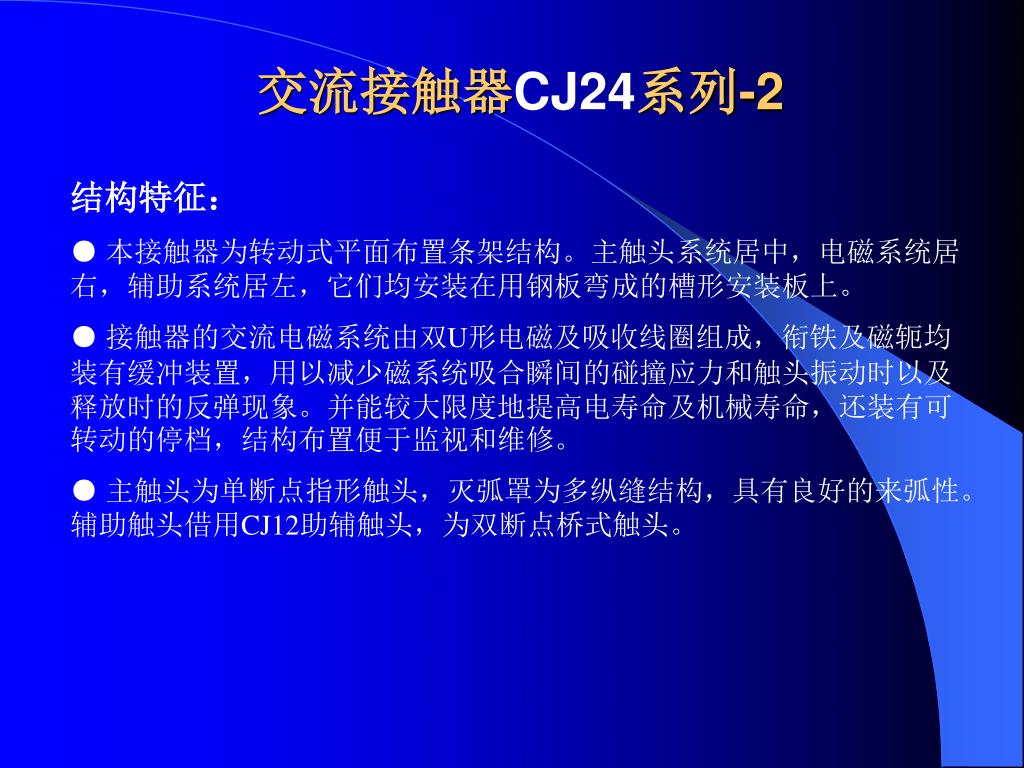

结构特征:

● 本接触器为转动式平面布置条架结构。主触头系统居中,电磁系统居右,辅助系统居左,它们均安装在用钢板弯成的槽形安装板上。

● 接触器的交流电磁系统由双U形电磁及吸收线圈组成,衔铁及磁轭均装有缓冲装置,用以减少磁系统吸合瞬间的碰撞应力和触头振动时以及释放时的反弹现象。并能较大限度地提高电寿命及机械寿命,还装有可转动的停档,结构布置便于监视和维修。

● 主触头为单断点指形触头,灭弧罩为多纵缝结构,具有良好的来弧性。辅助触头借用CJ12助辅触头,为双断点桥式触头。


Cj24 3

交流接触器CJ24系列-3


Cj24 4

交流接触器CJ24系列-4


Cj40 1

交流接触器CJ40系列-1

CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V、电流至800A的电力系统中接通与分断电路,并与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。

本产品符合IEC947-4-1、GB14048.4标准

结构特性

● 触器为开启式正装直动式双断点结构,辅助触头作为独立组件安装在主触头的两侧,在电气上为分开的。铁心为“U”型结构永久性气隙。

● 安装底座:CJ40-63~125底座为不饱和聚酯玻璃纤维增强模塑料,安装方式可以螺钉安装, 也可以用“TH75”导轨安装。CJ40-160及以上规格底座为铝压铸、螺钉安装。

●灭弧系统:采用耐弧塑料加铁质栅片组成灭弧罩,并在触桥上方设置短弧片, 使接触器具有分断能力高、可靠性高的优点。


Cj40 2

交流接触器CJ40系列-2


Cj40 3

交流接触器CJ40系列-3


Cj40 4

交流接触器CJ40系列-4


Cj40 5

交流接触器CJ40系列-5


Cjx1 3tb 3tf

交流接触器CJX1(3TB/3TF)系列

CJX1系列交流接触器用于交流50Hz(或60Hz),额定电压至660V,在AC-3使用类别下额定电压为380V时额定电流至170A的电路中,供远距离接通和分断电路及频繁起动和控制交流电动机,并可与适当的热过载继电器组成电磁起动器,以保护可能发生操作过负荷电路。

结构特征●接触器为双断点触头的直动式运动结构,动作机构灵活,手动检查方便,结构紧凑。

●触头、磁系统采用封闭结构,粉尘不易进入,能提高寿命。

●接线端均有防护罩覆盖,使用安全可靠。

●安装可用螺钉紧固,也可扣装在35mm的安装轨上,装卸迅速方便。


Cjx1 3tb 3tf1

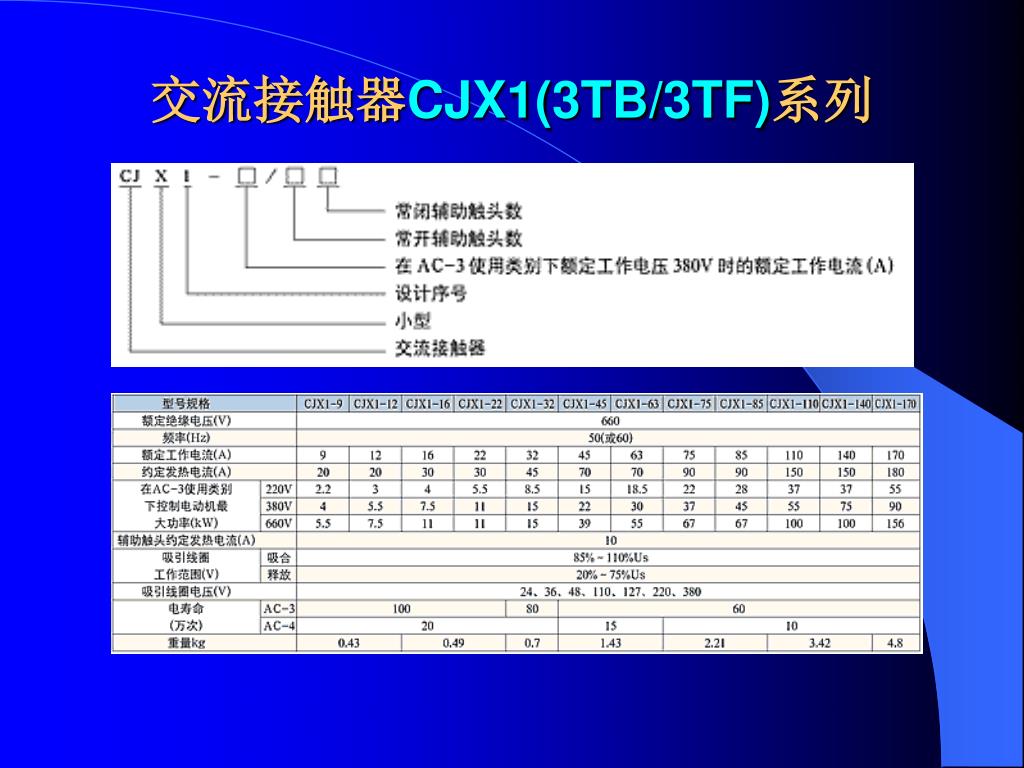

交流接触器CJX1(3TB/3TF)系列

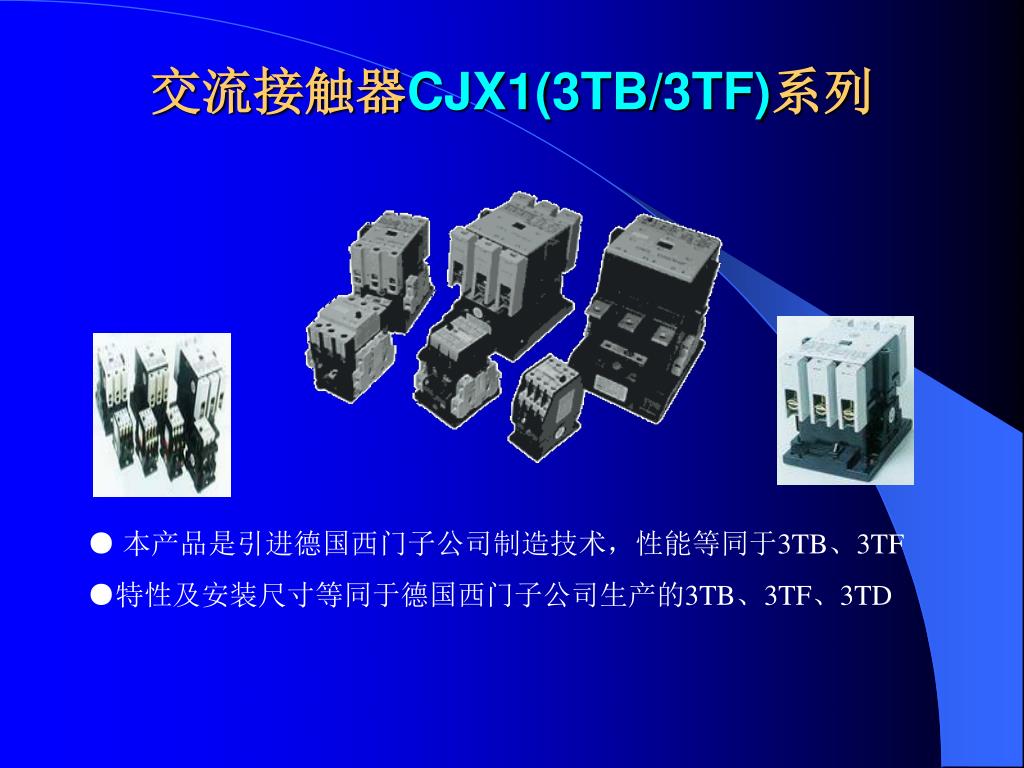

● 本产品是引进德国西门子公司制造技术,性能等同于3TB、3TF

●特性及安装尺寸等同于德国西门子公司生产的3TB、3TF、3TD


Cjx1 3tb 3tf2

交流接触器CJX1(3TB/3TF)系列


Cjx1 3tb 3tf3

交流接触器CJX1(3TB/3TF)系列


Cjx1 f 1

交流接触器CJX1-F系列-1

CJX1- F9~F400系列交流接触器适用于交流50Hz或60Hz,额定绝缘电压690~1000V,在AC-3使用类别下额定工作电压为380V时的额定工作电流为9 A至400A的电路中,主要可供远距离接通和分断电路之用,也可适用于控制交流电动机的起动、停止及反转,并可与适当热过载继电器组成电磁起动器以保护可能发生过负荷的电路。

结构特征

● CJX1-F系列交流接触器为双断点直动式结构,铁芯有E型(小容量)和U型两种型式。

● 触头材料采用具有高抗熔焊性及耐电磨损的银合金制成。

● 产品体积小、重量轻,灭弧罩采用不饱和树脂制成,灭弧室呈封闭型,飞弧距离小。

● 导电部件不外露,安全性能好。


Cjx1 f 2

交流接触器CJX1-F系列-2


Cjx1 z 1

交流接触器CJX1-□/Z系列-1

CJX1-□/Z直流操作接触器适用于额定工作电压至660V,额定电流至22A的电力线路中,用直流控制接触器线圈,供远距离接通和分断电路及频繁起动和控制电动机。

结构特征

● 采用双断点触头、直动式结构,动作灵活,手动检查方便,结构紧凑。

● 磁系统采用U 型拍合式,衔铁闭合可靠。

● 安装可用螺钉紧固,也可扣装在35mm的安装轨上,装卸方便。


Cjx1 z 2

交流接触器CJX1-□/Z系列-2


Cjx2 1

交流接触器CJX2系列-1

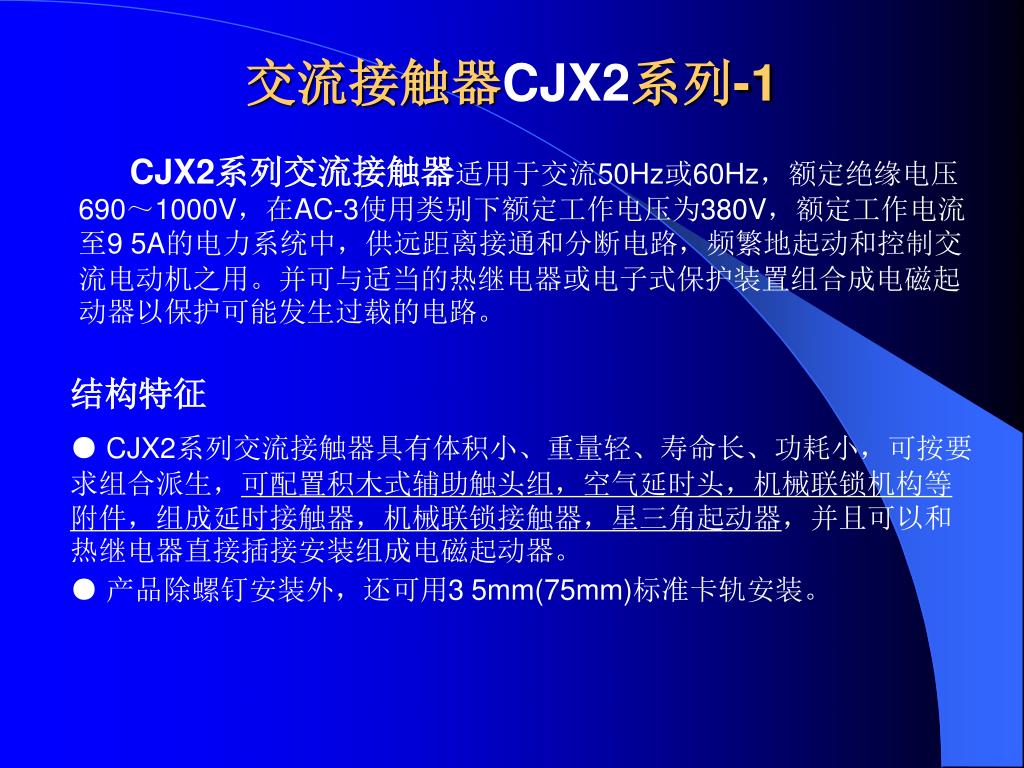

CJX2系列交流接触器适用于交流50Hz或60Hz,额定绝缘电压690~1000V,在AC-3使用类别下额定工作电压为380V,额定工作电流至9 5A的电力系统中,供远距离接通和分断电路,频繁地起动和控制交流电动机之用。并可与适当的热继电器或电子式保护装置组合成电磁起动器以保护可能发生过载的电路。

结构特征

● CJX2系列交流接触器具有体积小、重量轻、寿命长、功耗小,可按要求组合派生,可配置积木式辅助触头组,空气延时头,机械联锁机构等附件,组成延时接触器,机械联锁接触器,星三角起动器,并且可以和热继电器直接插接安装组成电磁起动器。● 产品除螺钉安装外,还可用3 5mm(75mm)标准卡轨安装。


Cjx2 2

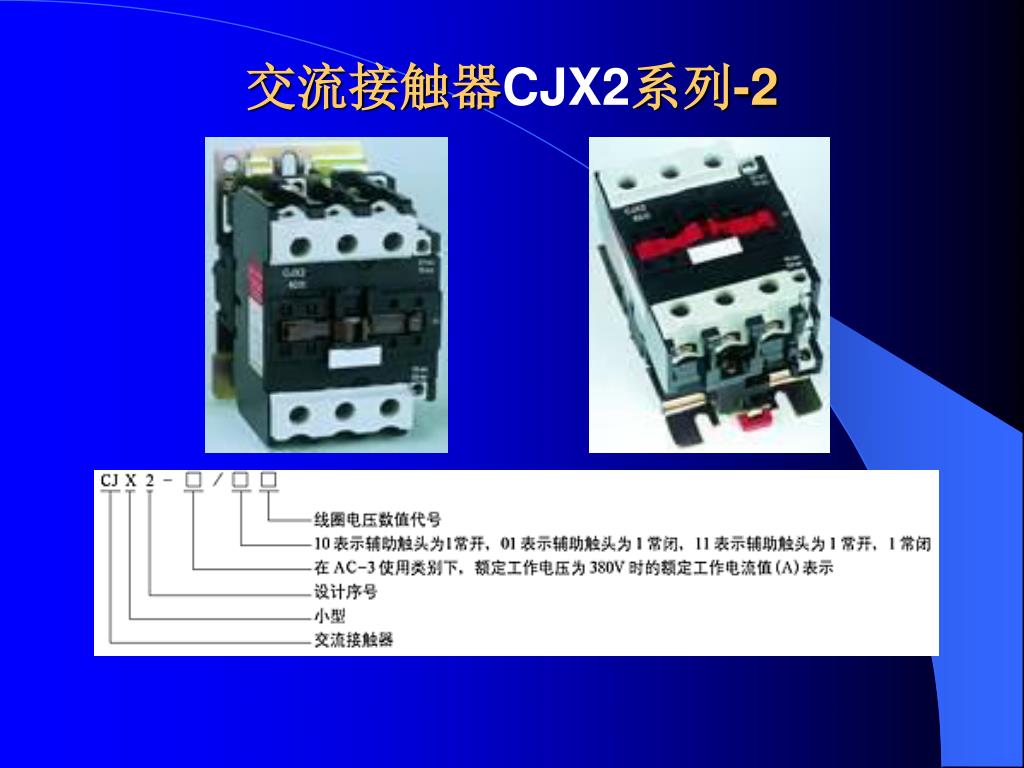

交流接触器CJX2系列-2


Cjx2 3

交流接触器CJX2系列-3


Cjx2 z 1

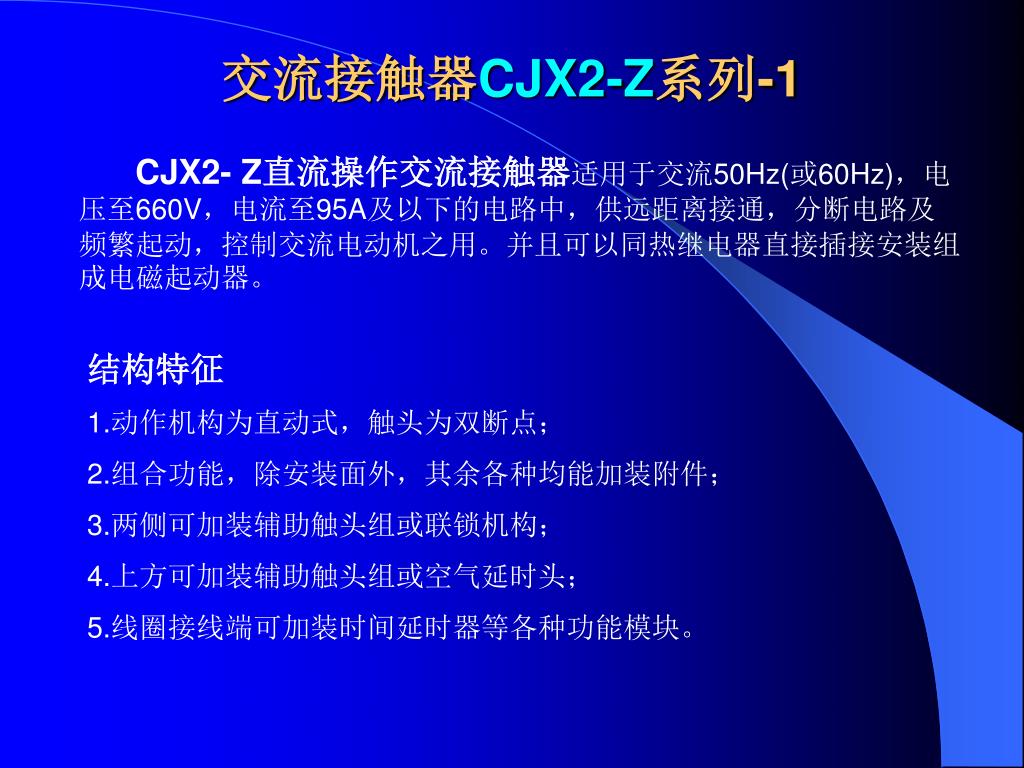

交流接触器CJX2-Z系列-1

CJX2- Z直流操作交流接触器适用于交流50Hz(或60Hz),电压至660V,电流至95A及以下的电路中,供远距离接通,分断电路及频繁起动,控制交流电动机之用。并且可以同热继电器直接插接安装组成电磁起动器。

结构特征

1.动作机构为直动式,触头为双断点;

2.组合功能,除安装面外,其余各种均能加装附件;

3.两侧可加装辅助触头组或联锁机构;

4.上方可加装辅助触头组或空气延时头;

5.线圈接线端可加装时间延时器等各种功能模块。


Cjx2 z 2

交流接触器CJX2-Z系列-2


Cjx2 n lc1 d

交流接触器CJX2-N(LC1-D)系列

CJX2-N(LC1-D)系列交流接触器用于交流50Hz或60Hz,电压至660V、电流至95A的电路中,供远距离接通与分断电路及频繁起动,控制交流电动机,接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器,并且可以和热继电器直接插接安装组成磁起动器。


Cjx2 n lc1 d1

交流接触器CJX2-N(LC1-D)系列


Cjx2 n lc1 f

交流接触器CJX2-N(LC1-F)系列


Cjx2 n lc1 f1

交流接触器CJX2-N(LC1-F)系列

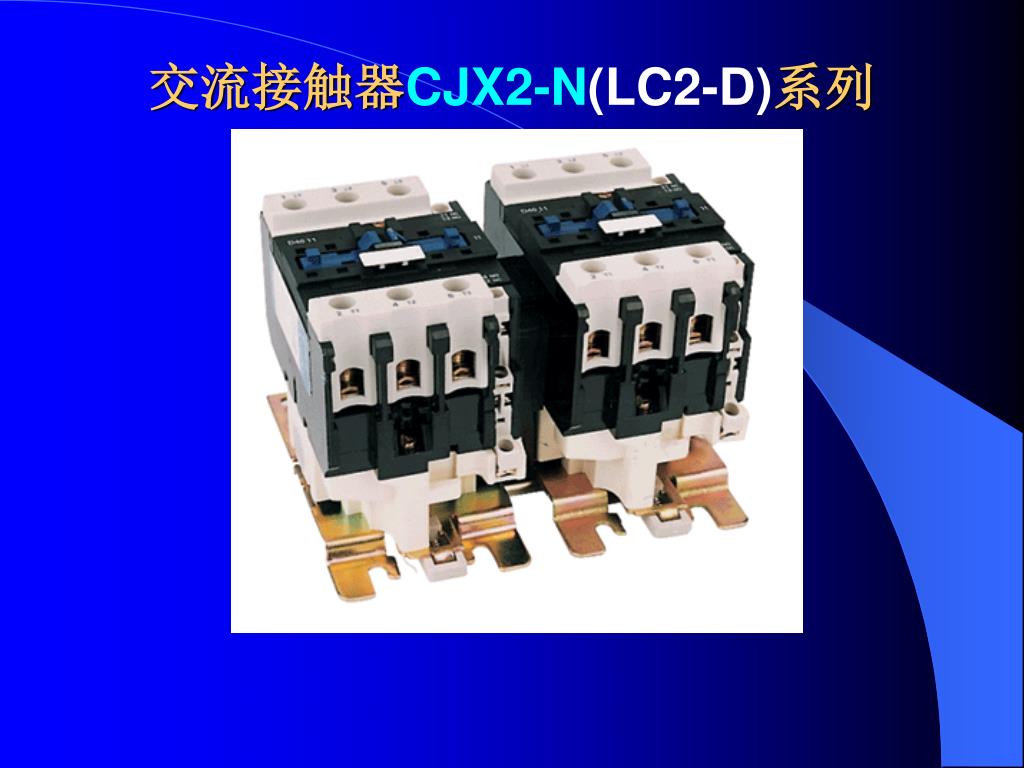

Cjx2 n lc2 d

交流接触器CJX2-N(LC2-D)系列

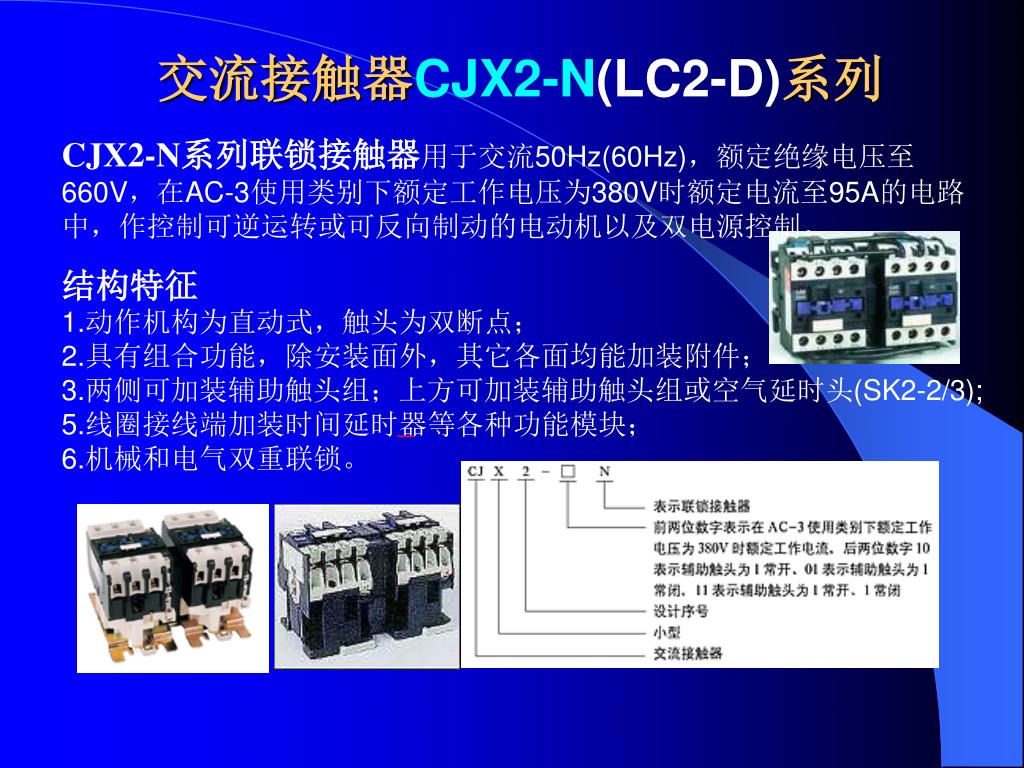

CJX2-N系列联锁接触器用于交流50Hz(60Hz),额定绝缘电压至660V,在AC-3使用类别下额定工作电压为380V时额定电流至95A的电路中,作控制可逆运转或可反向制动的电动机以及双电源控制。

结构特征1.动作机构为直动式,触头为双断点; 2.具有组合功能,除安装面外,其它各面均能加装附件; 3.两侧可加装辅助触头组;上方可加装辅助触头组或空气延时头(SK2-2/3); 5.线圈接线端加装时间延时器等各种功能模块; 6.机械和电气双重联锁。


Cjx2 n lc2 d1

交流接触器CJX2-N(LC2-D)系列


Cjx2 n lc2 d2

交流接触器CJX2-N(LC2-D)系列


Cjx5 1

交流接触器CJX5系列-1

CJX5系列交流接触器是参照日本三菱公司的产品进行设计制造的新一代接触器。该产品适用于交流50Hz或60Hz,额定电压至660V,体积小,重量轻,外形美观,结构独特,达到国际八十年代中后期先进水平,主要用作远距离接通及分断电路和频繁起动及控制交流电动机。


Cjx5 2

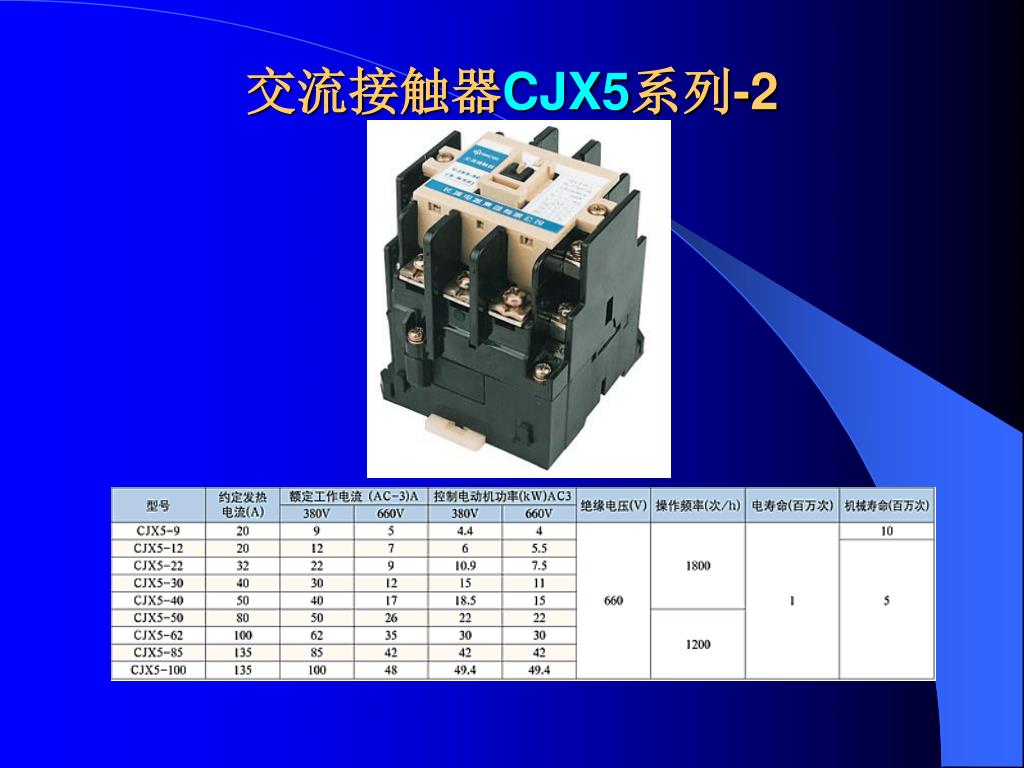

交流接触器CJX5系列-2


Cjt1 1

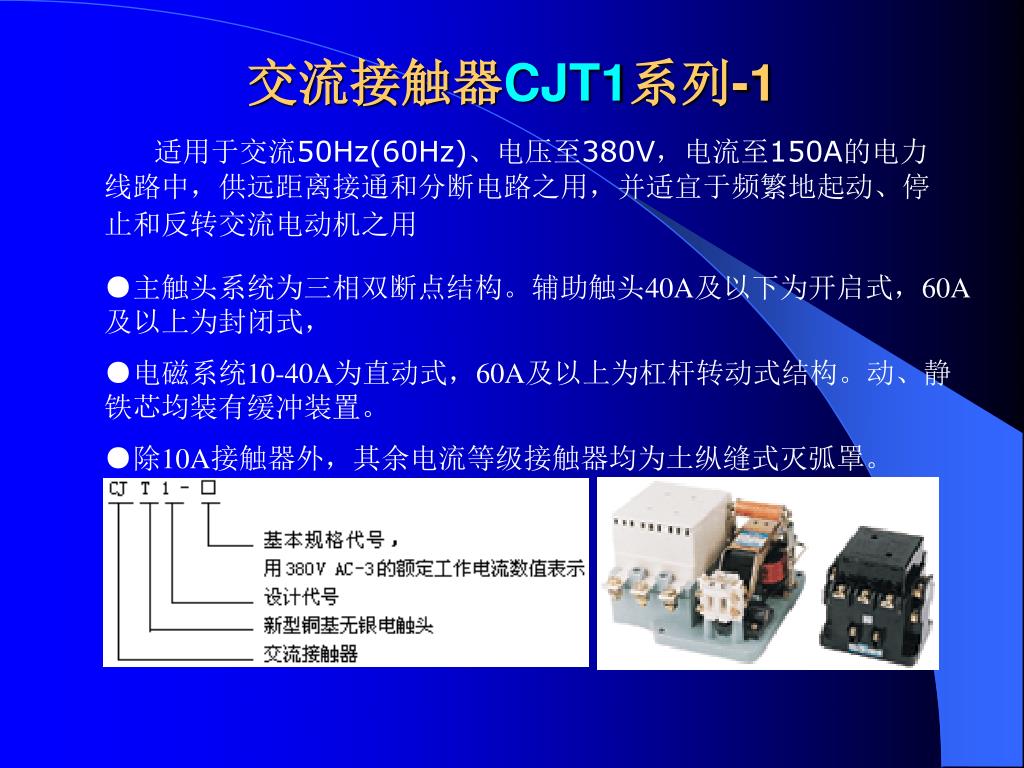

交流接触器CJT1系列-1

适用于交流50Hz(60Hz)、电压至380V,电流至150A的电力线路中,供远距离接通和分断电路之用,并适宜于频繁地起动、停止和反转交流电动机之用

●主触头系统为三相双断点结构。辅助触头40A及以下为开启式,60A及以上为封闭式,

●电磁系统10-40A为直动式,60A及以上为杠杆转动式结构。动、静铁芯均装有缓冲装置。

●除10A接触器外,其余电流等级接触器均为土纵缝式灭弧罩。


Cjt1 2

交流接触器CJT1系列-2


Cjr 1

交流接触器CJR系列-1

CJR系列交流接触器适用交流50(60)Hz,额定电压至660V,额定电流至100A的配电线路中。供远距离接通与分断负载电路或频繁控制交流电动机之用, 它与热继电器或电子式多功能保护器组合成起动器,可具有断相、过载与失压保护功能。


Cjr 2

交流接触器CJR系列-2


Cjr 3

交流接触器CJR系列-3


6626733

交流接触器 B 系列-1

★ B系列交流接触器主要用于交流50Hz、60Hz、额定电压至660V,额定电流至370A的电力线路中,供远距离接通与分断负载电路。并能与T系列热继电器组成电磁起动器,保护可能发生过载电路。

★ 该接触器可进行交流操作(AC),也可进行直流操作(DC)。

● B9-B30为“正装式结构”,即触头系统在上面、磁系统在下面 B37-B370为“倒装式”结构,即磁系统在上面,主触头系统在下面。

● B9-B37的直流操作磁系统是在迭片式铁心上串联经济电阻的特制线圈,BC型为整块软钢制的直流铁芯配上直流线圈。

● 动触头为桥式结构。B105以上的主静触头与主接线可分离,更换触头时不必卸主导线。B9-B25可装四对触头(三个主触头、一个辅助触头或四个主触头)。B30以上可装三对主触头

● B9-B25采用封闭式自然熄弧,B30-B45采用灭弧室灭弧,B65以上采用灭弧栅片灭弧,各级产品均采用耐弧塑料弧罩。

●B9-B30可快速安装在符合欧州标准35EN50022的安装卡轨上。


6626733

交流接触器 B 系列-2

B系列接触器为引进德国ABB公司技术制造的产品


6626733

型号

B9

B12

B16

B25

B30

B37

B5

B65

B85

B105

B170

B250

B370

额定绝缘电压(V)

660

最高工作电压(V)

660

AC-3、AC-4时额定工作电流(A)

380V

8.5

11.5

15.5

22

30

37

45

65

85

105

170

250

370

660V

3.5

4.9

6.7

13

17.5

21

25

44

53

82

118

170

268

AC-3时

-----

控制功率(KW)

4

5.5

7.54

11

15

18.5

22

33

45

55

90

132

200

电寿命(百万次)

1

机械寿命(千万次)

1

操作频率AC-3、AC-2

(次/H)

600

400

交流接触器 B 系列-3


6626733

交流接触器 B 系列-4


Cdc1 b 1

交流接触器CDC1(B)系列-1

CDC1(B)系列交流接触器用于交流50Hz或60Hz,额定工作电压至660V,额定电流至460A的电力线路中,供远距离接通和分断电路,频繁地起动和控制交流电动机之用,具有失压保护作用。常与CDR2(T)系列热继电器组成电磁起动器。


Cdc1 b 2

交流接触器CDC1(B)系列-2

结构特征 ● CDC1-9~30、460为“正装式”结构,触头系统在上面、磁系统在下面 CDC1-37-370为“倒装式”结构,磁系统在上面,主触头在下面

● CDC1-105以上的主触头与主接线可分离,更换触头不必拆卸主导

● CDC1-9~25可供四对触头(三个主触头,一个辅助触头或四个主触头) CDC1 -30以上动触头支架上装三个动触头,不能增加主触头数

● CDC1-9~25采用封闭式自然灭弧,CDC1-30~45采用铁磁片灭弧 CDC1-65以上采用铁磁栅片灭弧,各级产品均采用耐弧塑料弧罩

● CDC1-9~30可快速安装在标准的35mm安装卡轨上


Cdc1 b 3

交流接触器CDC1(B)系列-3


Cdc1 b 4

交流接触器CDC1(B)系列-4


Cdc10 1

交流接触器CDC10系列-1

CDC10系列交流接触器主要用于交流50Hz,额定工作电压最高至660V,AC-3使用类别下,380V时的额定工作电流至150A、660V时的额定工作电流至100A的电力系统中,接通和断开电路或控制交流电动机的运转。


Cdc10 2

交流接触器CDC10系列-2


6626733

交流接触器ZAC1系列

ZAC1系列交流接触器主要用于交流50Hz(或60Hz),额定工作电压至660V,在AC-3使用类别下额定电压为380V时额定工作电流至68A的电路中,供远距离接通和分断电路之用,适宜于频繁地起动和控制交流电动机。

结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点; 2.可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等附件,组合成多种派生系列产品; 3.接触器除用螺钉安装外,还可用35mm和75mm,型国际标准卡轨安装。


6626733

交流接触器ZAC2系列

ZAC2系列交流接触器用于交流50Hz(或60Hz),额定电压至6 60V,在AC-3使用类别下额定电压为380V时额定工作电流至90A的电路中,供远距离接通和分断电路之用,适宜于频繁地起动和控制交流电动机。

结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点; 2.可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等 附件,组合成多种派生系列产品; 3.接触器除用螺钉安装外,还可用35mm和75mm,型国际标准卡轨安装。


6626733

交流接触器ZAC3系列

ZAC3系列交流接触器用于交流50Hz(或60Hz),额定工作电压至660V,在AC-3使用类别下额定工作电压为380V时额定工作电流至60A的电路中,供远距离接通和分断电路之用,适宜于频繁地起动和控制交流电动机。本接触器完全可替代进口产品,是CJ0、CJ10的更新换代产品。

结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点; 2.可以采用积木式安装方式加装辅助触头组,空气延时头、热继电器等附件,组合成多种派生系列产品; 3.接触器除用螺钉安装外,还可用35mm和75mm型国际标准卡轨安装。


Zac3 l

交流接触器ZAC3-L系列

ZAC3-L系列交流接触器用于交流50Hz(或60Hz),额定工作电压至660V,在AC-3使用类别下额定工作电压为380V时额定工作电流至65A的电路中,供远距离接通和分断电路之用,适宜于频繁地起动和控制交流电动机。本接触器完全可替代进口产品,是CJ0、CJ10的更新换代产品。

结构特征1.接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点; 2.可以采用积木式安装方式加装辅助触头组,空气延时头、热继电器等附件,组合成多种派生系列产品;


Moeller dil

● 分为感性负载、容性负载和阻性负载提供专用接触器。

电气寿命超过1百万次换向操作备有丰富的附件,易于与基本单元连接先进的接线端子技术,指触安全,省时,可靠过载继电器具有缺相敏感和温度补偿功能热敏电阻过载继电器用于电动机的直接热保护创新型电子过载继电器ZEV:—用在1-820A的电动机上—可在最困难的起动条件下提供保护—操作简便、安全—适配多种控制电压—易于安装,节约安装空间

MOELLER DIL接触器(新)


Jwcj12 1

交流接触器JWCJ12系列-1

JWCJ12系列节电型交流接触器是在CJ12系列交流接触器的基础上,对操作电磁铁采用节电技术研制而成的派生产品。  适用于交流50Hz、电压至380V、电流至600A的电力线路中,供远距离接通和分断电路以及起动和控制交流电动机之用。适用于操作不频繁、间断长期工作、需要节电和无声运行的地方,如用在配电间、控制鼓风机、压缩机、水泵等。  能在JB8980-1999规定的正常工作条件下可靠工作。其安装地点周围环境的污染等级为3级,安装类别为Ⅲ类。


Jwcj12 2

交流接触器JWCJ12系列-2

● 线圈采用双绕组结构、并用真空浸漆处理;容量不大、体积很小的整流桥用环氧树脂浇封在一胶木小匣内,小匣与线圈骨架用螺钉固定在一起。用接触器本身的常开辅助触头(取排列在最下边的一组)作为节电线路中专用辅助触头

节电原理与目前国内采用的电容式和变压器式节电器相比,有下列优点:1.结构简单—仅采用一双绕组线圈和一组整流桥,且整流桥与线圈骨架固定在一起,无需外装其他部件。2.工作可靠—采用全波整流起动,吸合平稳,工作可靠,线圈采用真空浸漆,整流桥用环氧浇封,坚固耐用。3.效果显著—全系列节电80%以上,250A及以下等级节电85%以上。且消除了交流噪声,降低了线圈温升,改善了工作环境。4.价格便宜—价格较电容式节电器和变压器式节电器为低,就节电部份而言,其成本只有电容式节电器和变压器式节电器的一半左右。


Jwcj12 3

交流接触器JWCJ12系列-3


Ckj 1

真空接触器CKJ系列-1


Ckj 2

真空接触器CKJ系列-2


Ckj 160 380 1

真空接触器CKJ-160/380-1图


Czo 1

直流接触器CZO系列-1

CZO系列直流接触器主要供运距离接通与断开额定电压至660V、额定发热电流至1 600A的直流电力线路之用,并适宜于直流电动机的频繁起动、停止、换向及反接制动

结构特征● 额定电流150A及以下的结构为上下二层立体式布置, 桥式双断点串联磁吹陶土灭弧的主触头系统和额定发热电流为5A二常开二常闭桥式双断点辅助触头都固定在拍合式磁系统背面上;

● 额定电流250A及以上的结构为平面布置,指形单断点串联磁吹陶土灭弧罩灭弧的主触头系统和绕经硬化处理的楞角转动的柏合式磁系统一前一后固定在底架上上,额定发热电流为1 0A的五对常开常闭可任意组合的桥式双断点辅助触头固定在磁系统背面上;

● 额定电流1 00~150A常合主触头接触器和额定电流250~1600A的接触器吸引线圈都是具有节能效果的串联双绕组结构。


Czo 2

直流接触器CZO系列-2


Czo 3

直流接触器CZO系列-3


Czo 4

直流接触器CZO系列-4

CZ0-40C、CZ0-40G、CZ0-40GB、CZ0-100C、CZ0-100G、 CZ0-100GB控制高电感负载的直流接触器主要供远距离接通和断开额定电压至2 20V,额定发热电流至100A的直流高电感负载。如瞬时通断高压断路器和快速断路器的CD2、CD3、CD6、CD9等电磁操作机构合闸线圈(派生代号C、GB)或频繁接通和断开起重电磁铁、电磁阀、离合器的电磁线圈( 派生代号G)。

结构特征● 接触器是由CZ0-40/20和CZ0-100/20派生: 1. 在陶土灭弧罩内附加了弧角,并增大了灭弧磁场强度,灭弧性能提高;2. 是增大瞬时工作制的吸引线圈吸力,以适应蓄电池供电最低电压8 0%Us的工作要求。 ● CZ0-40C(40C/22)同时可作为CZ0-40D(40D/22)、CZ0-40CA、老产品CZ6、CZ9等使用


Czo 5

直流接触器CZO系列-5


Cz18 1

直流接触器CZ18系列-1

CZ18系列直流接触器主要供远距离接通与断开额定电压至440V额定发热电流至1600A的直流电力线路之用。并适宜于直流电动机的频繁起动,停止,换向及反接制动。

结构特征● 接触器采用绕楞角转动的拍合式电磁铁,单绕组吸引线圈;

● 主触头为单断点指形结构、串联磁吹、陶土灭弧罩组成灭弧系统;

● 主触头灭弧系统与电磁铁系统一前一后固定大底板上;

● 一常分一常合为一组的桥式双断点辅助触头布置在电磁铁的二侧;

● 额定电流为4 0A、80A的接触器的板前接线,磁系统不带电,而额定电流为160A及以上的接触器为板后接线,磁系统带电,所以必须安装在绝缘底板上。


Cz18 2

直流接触器CZ18系列-2


Cz21 16 cz22 63

直流接触器CZ21-16、CZ22-63型

CZ21-16、CZ22-63型直流接触器主要供远距离接通与断开额定电压至440V额定发热电流分别至25A 、63A的直流电力线路之用。并适宜于直流电动机的频繁起动,停止,换向及反接制动。


Cz21 16 cz22 631

直流接触器CZ21-16、CZ22-63型

结构特征

●接触器分别由CJ-20A/CJ20-63A派生,上下二层立体,直动式结构,整体结构十分紧凑。

●桥形、双断点银氧化镉触点,永磁恒定磁场磁吹陶土灭弧罩灭弧的主触头及其灭弧系统处在接触器的上层,具有灭弧性好,电寿命长,能可靠分断额定分断能力及以下的任何电流;“E ”型直动式电磁铁装有缓冲弹簧,有利于机械寿命的提高,吸引线圈交流或直流,电压等级均任用户按需选择;桥形双断点银合金接点辅助触头处在接触器的二侧。●由于采用永磁恒定磁场灭弧,主触头接线端子必须按“+”“-”极性规定连接直流电源。


Mzj 1

直流接触器MZJ系列-1

MZJ直流接触器供远距离接通和断开额定电压至480V,额定电流至200A的直流电力线路之用,适宜于控制直流电动机的频繁起动、停止、换向及反接制动。广泛应用于工矿企业、机场、码头、车站、港口的电瓶车,叉车以及客运、货运汽车等。

结构特征● 主触头为桥式、双断点、银合金接点、直动式结构;

● 螺管式电磁铁吸引线圈为串联双绕组结构。


Mzj 2

直流接触器MZJ系列-2


6626733

星-三角起动器QJX2型

QJX2星三角起动器适用于交流50Hz(或60Hz),额定绝缘电压为660V,在AC3使用类别下额定工作电压为3 80V时控制功率至80kW的三相鼠笼式感应电机,用于控制电机定子绕组由“星形”至“三角形”的换接起动、运行及停止,配装相应规格的热继电器后,可实现对电动机的过载及断相保护。

结构特征  起动器由三台交流接触器,一只空气延时头、一只辅助触头组成(仅CJX2-32、CJX2-32及以下规格)组成安装在一块底板上,配以适当导线。


Qx1 13

星-三角起动器QX1-13型

QX1-13星-三角起动器适用于交流50Hz,电压至380V,额定工作电流至28A,可控制电动机最大功率至13kW,这类起动器作用在星形连接下起动交流三相鼠笼式感应电动机,并将电动机换接成三角形接法后,加速至额定转速以及人为地停止电动机。


Qx1 131

星-三角起动器QX1-13型

结构特征● QX1-13星-三角起动器为手动式,无过载,短路和失压保护,起动器由四个结构相似的触头元件及一个定位机构所组成。

● 具有薄钢板防护式外壳。

● 触头材料为银,由凸轮操作其分断,由弹簧操作其闭合,定位机构能使触头迅速动作,不致停留在任何中间位置。

● 额定工作制分八小时工和制和反复短时工作制。

● 当电压为1.05×380V,功率因数为0.35±0.05时,启动器应能承受6倍额定工作电流的20次接通知分断。

● 启动器的机械寿命为10000次,电寿命应不低于100000次闭合和分断。


Qx1 30

星-三角起动器QX1-30型

QX1-30星-三角起动器适用于交流50Hz,电压至380V,额定工作电流至6 0A,可控制电动机最大功率至30kW,这类起动器作用在星形连接下起动交流三相鼠笼式感应电动机,并将电动机换接成三角形接法后,加速至额定转速以及人为地停止电动机。

结构特征QX1-30星-三角起动器为手动式,无过载,短路和失压保护,起动器由四个结构相似的触头元件及一个定位机构所组成。具有薄钢板防护式外壳。触头材料为银,由凸轮操作其分断,由弹簧操作其闭合,定们机构能使触头迅速动作,不致停留在任何中间位置。


6626733

星-三角起动器QX4型

QX4系列自动星-三角起动器适用于交流380V、50Hz,功率75kW以下,运行时定子绕组接成三角形的三相鼠笼式感应电动机降压起动之用,采用定子绕组由星形至三角形接法,以减少起动电流及电动机起动时对输电网络的影响。

结构特征  本起动器由交流接触器、热继电器、时间继电器、按钮(并作指示灯)等元件组成,规格数量见表 。采用自动控制方式,在0.4-0.6s内可以自由调节起动时间,并有过载及失压保护装置。


6626733

星-三角起动器QX4型

主要技术参数

1. 启动器起动电动机时,电源进线的起动电流,不超过电动机额定电流的2-3倍,起动转距为三角形联接全压起动的三分之一。

2. 启动器工作制为间断长期工作制和反复短时工作制。反复短时工作制的操作频率为每小时30次,二次连续起动的间隔时间为90S。


Qj3 1

自耦减压起动器QJ3系列-1

QJ3系列手动自耦减压起动器适用于一般工业用交流50或60Hz,电压自220V至440V,功率至75kW的三相鼠笼型感应电动机作不频繁降低压起动及停止之用。


Qj3 2

自耦减压起动器QJ3系列-2


6626733

自耦减压起动控制柜JJ1系列

JJ1系列自耦减压起动控制柜适用于交流50Hz(或60Hz),电压为380V或660V、功率为11~300kW的三相鼠笼式感应电动机作降压起动,并可加速电动机至额定转速和人为停止电动。

●对电动机具有过载、断相、短路等保护,对自变压器装有起动时间过载保护。

● 本系列产品的性能符合IEC292-4. JB/DQ6187-86的有关规定。

● 使用条件 a.周围最空气温度不超过+40℃,最低温度不低于-5℃; b.周围空气温度24h的平均温度不超过+35℃;c.安装地点海拔高充不超过2000m;d.空气月平均最大温度不大于90%(平均气温为35℃);e.起动柜周围局部微观环境的污染等级,不超过3级。


Qcx2 1

磁力起动器QCX2系列-1

QCX2系列磁力起动器适用于交流50Hz(或60Hz)额定绝缘电压为660V,在AC3使用类别下,额定工作电压为380V时额定工作电流至95A的三相鼠笼式感应电动机,停止之用,异对电动机的平衡过载和断相进行保护,该起动器符合国际电工委员会I EC292-1标准。

结构特征  起动器具有防护等级为IP65的外壳,CJX2接触器安装在里面,JRS1热继电器通过三根联结线插入接线端,与接触器固定在一起,起动器外壳上有两只按钮,绿色为“接通”,红色按钮为“断开”与“复位”。


Qcx2 2

磁力起动器QCX2系列-2


Qjr1 1

软起动器QJR1系列-1

QJR1系列电动机软起动器以微型计算机为核心,电子大功率模块为执行元件,适用于各行业各种作业条件的电机控制,无特殊要求。该产品是目前唯一取得国家级检验合格的软起动器。

●由于采用先进的设计与制造技术,具有以下优点:·结构紧凑、无噪声       ·安装、操作简便 ·起动电流低          ·具胆断相、过载、短路、过热保护 ·价格极其合格


Qjr1 2

软起动器QJR1系列-2

● 功能特点1.微型计算机全自动监控; 2.设有专门的二次保护回路,具有断相、过载、过热等保护功能;3.高层自动上水,远程控制微机接口;4.可以自由停止和软停止,软停止时间可定; 5.产品结构新颖、体积小、性能可靠、安装、操作使用简便;6.全过程节能运行

● 工作和环境条件1.电源:三相380V±10% 50Hz2.电机:三相交流异步电动机; 3.起动频度:每小时不超过12次;4.环境温度:-30℃~55℃; 5.相对湿度:最大90%(温度为20℃)


  • Login
