Presentation Transcript


5587569

Презентация инновационных систем


5587569

Солнце


5587569

Вода

Feuer


5587569

Erde

Земля

Feuer


5587569

Воздух

Feuer


5587569

Тепловые насосы Вайллант


5587569

Принципиальнаясхема работы теплового насоса


5587569

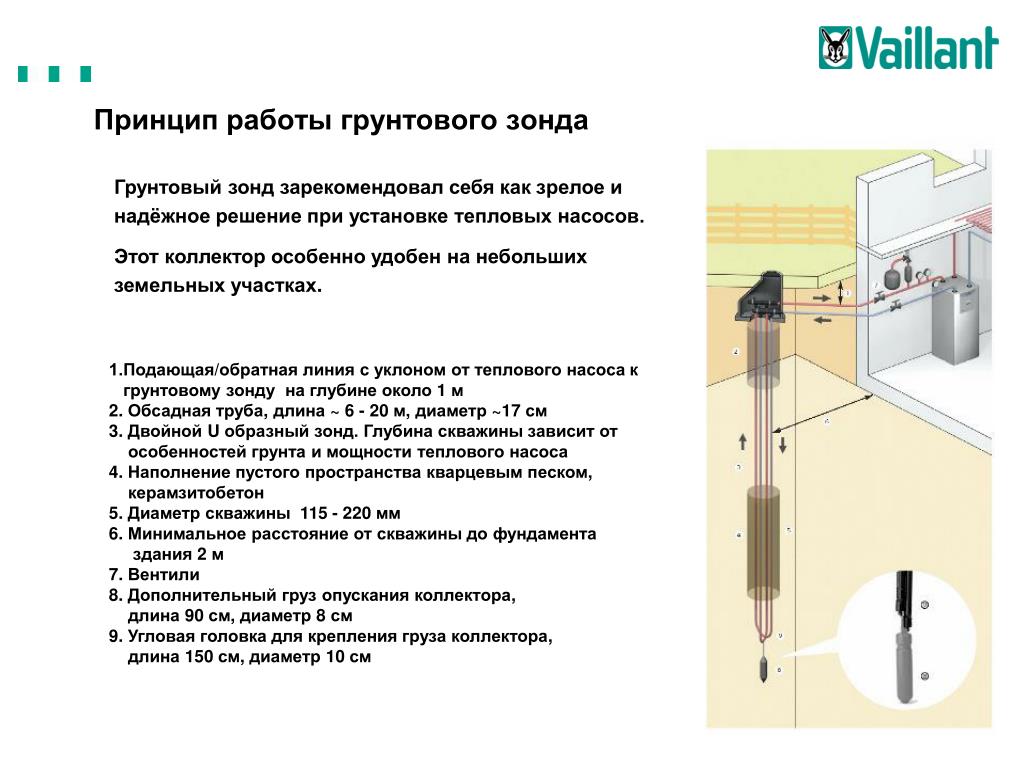

Принцип работы грунтового зонда

Грунтовый зонд зарекомендовал себя как зрелое и надёжное решение при установке тепловых насосов.

Этот коллектор особенно удобен на небольших земельных участках.

1.Подающая/обратная линия с уклоном от теплового насоса к

грунтовому зонду на глубине около 1 м

2. Обсадная труба, длина~ 6 - 20 м, диаметр~17 см

3. Двойной U образный зонд.Глубина скважины зависит от

особенностей грунта и мощности теплового насоса

4. Наполнение пустого пространствакварцевым песком,

керамзитобетон

5. Диаметр скважины 115 - 220 мм

6. Минимальное расстояние от скважины до фундамента

здания 2 м

7. Вентили

8. Дополнительный груз опускания коллектора,

длина 90 см, диаметр 8 см

9. Угловая головка для крепления груза коллектора,

длина 150 см, диаметр 10 см


5587569

Этот коллекторподходит для домов с довольно большими приусадебными участками.

Эффективность забора тепла зависит от свойств грунта. Чем влажнее земля, тем выше эффект.

Принцип работы грунтового коллектора

1. 0,5 мРасстояние до кроны дерева

2. 1,4м - 1,5мглубина залегания коллектора

3. 1,5 мрасстояние до подземных коммуникаций

4. 1,5 мрасстояние до фундамента здания

5. 1 мрасстояние до наземных ограждений


5587569

Примеры обустройства грунтового коллектора


5587569

Принцип работы «траншейного» коллектора

  • Коллектор уложенный в траншею является более экономичным вариантомгрунтового коллектора.

  • Относительно грунтового коллектора у него есть следующие преимущества:

  • меньшая площадь

  • меньше земляных работ

  • более низкие затраты на

  • установку

1. 0,5мрасстояние до кроны дерева

2. 1 мглубина залегания коллектора

3. 1,5 мрасстояние до фундамента здания

4. 1,5 мрасстояние до подземных коммуникаций

5. 1 мрасстояние до наземных ограждений

6. Высота коллектора 1,6 м - 2,0 м

7. Ширина траншеипо верхнему краю 2,6м-3м

8. Ширина траншеипо нижнему краю 1,0 м - 1,2 м


5587569

Пример обустройства «траншейного» коллектора


5587569

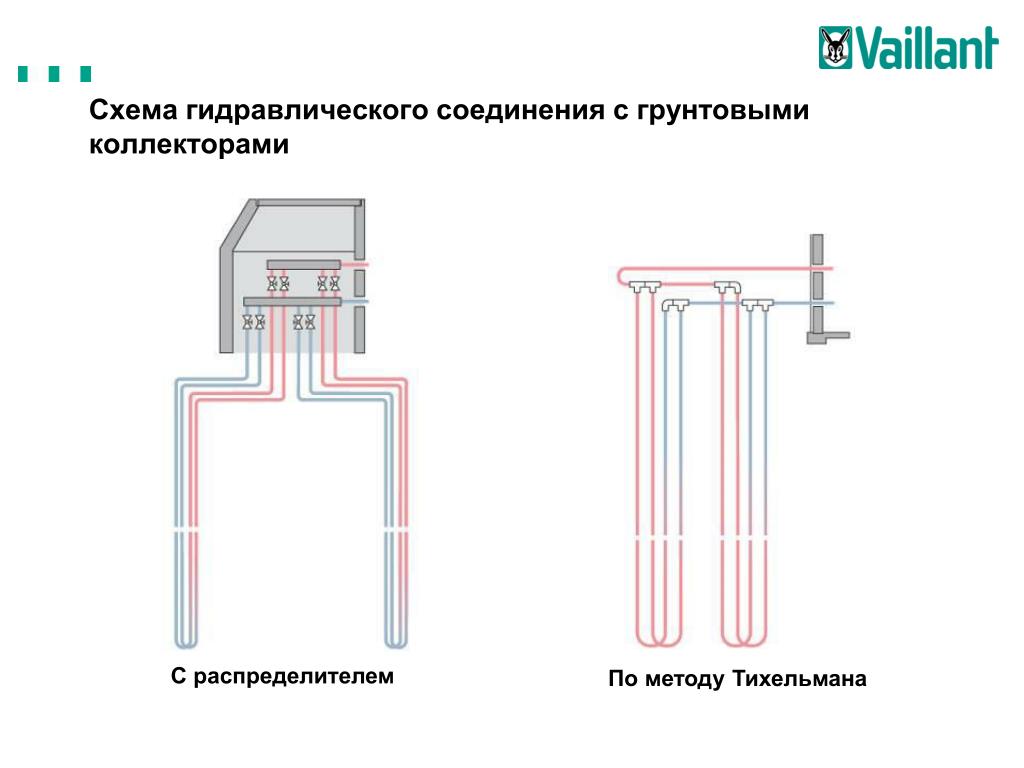

Схема гидравлическогосоединения с грунтовыми коллекторами

С распределителем

По методу Тихельмана


5587569

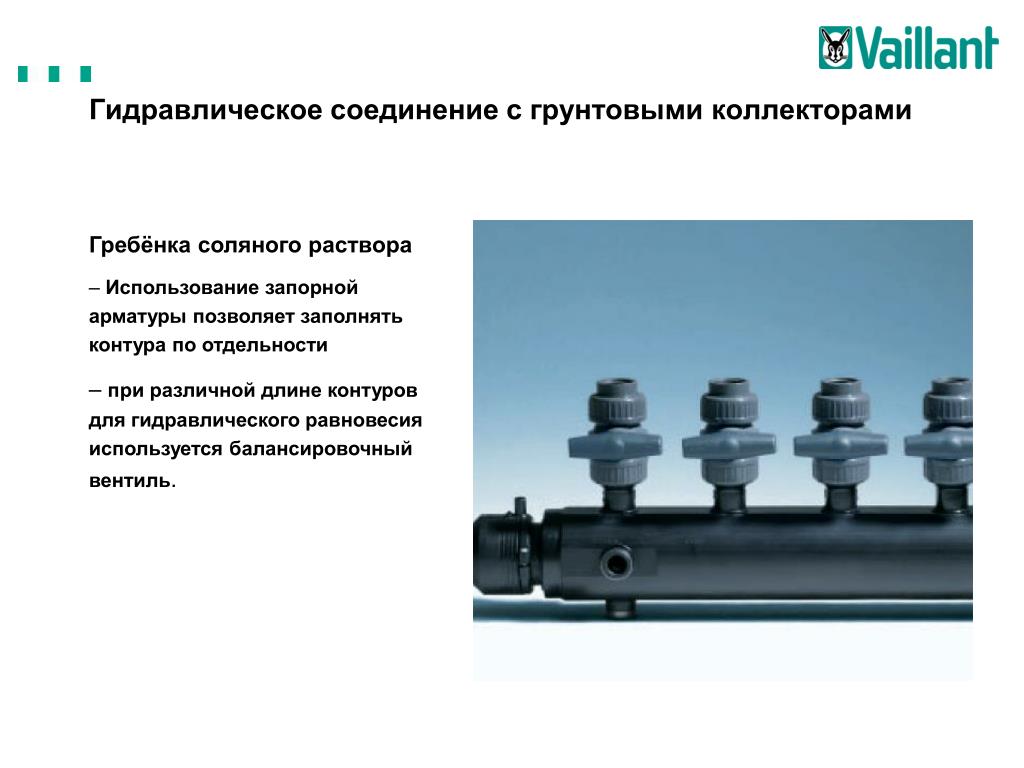

Гидравлическоесоединение с грунтовыми коллекторами

  • Гребёнка соляного раствора

  • Использование запорной арматуры позволяет заполнять контура по отдельности

  • при различной длине контуров для гидравлического равновесия используется балансировочный вентиль.


5587569

Принципиальная схема работы водяного коллектора

Подземные водыявляютсясамым эффективным источником тепла по сравнению с другими системами.

С помощью погружного насоса подземные воды поступают через всасывающий колодец в тепловой насос и сбрасываются обратно через выводящий колодец.


5587569

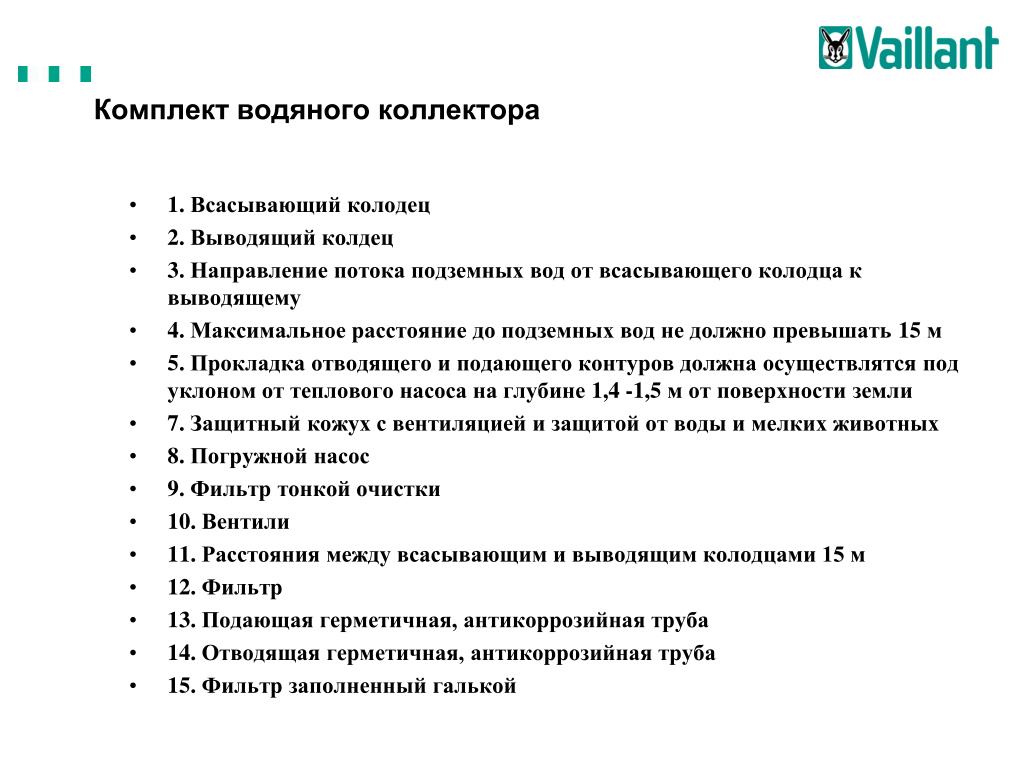

1. Всасывающий колодец

2. Выводящий колдец

3. Направление потока подземных вод от всасывающего колодца к выводящему

4. Максимальное расстояние до подземных вод не должно превышать 15 м

5. Прокладка отводящего и подающего контуров должна осуществлятся под уклоном от теплового насоса на глубине 1,4-1,5 м от поверхности земли

7. Защитный кожух с вентиляцией и защитой от воды и мелких животных

8. Погружной насос

9. Фильтр тонкой очистки

10. Вентили

11. Расстояния между всасывающим и выводящим колодцами 15 м

12. Фильтр

13. Подающая герметичная, антикоррозийная труба

14. Отводящая герметичная, антикоррозийная труба

15. Фильтр заполненный галькой

Комплект водяного коллектора


Geotherm classic

Название продукта

VWL 7 C

VWL 9 CC – классическое исполнение

Отличительные признаки продукта

- Воздух/водатепловой насос для использования внутри помещения

Погодозависимый регулятор с жидкокристалическим дисплеем и индикатором сэкономленных средств за энергоносители

Оптимизированный для работы по схеме воздух/вода современный компрессор

Простой монтаж

Простое и экономное использование тепла окружающей среды за счет оптимально подобранных принадлежностей для воздушных каналов

- Простая диагностика и регулировка с помощью жидкокристаллического дисплея

- Дистанционный сервисный контроль посредством интернета «vrDIALOG»или «vrnet DIALOG»

Тепловой насос geoTHERM classicвоздух/вода


5587569

Тепловой насос воздух/вода

  • ГВС бойлер geoSTOR

  • Тепловой насос воздух/вода

  • VWL 7/9

  • Буферный накопитель

  • VPS 300


5587569

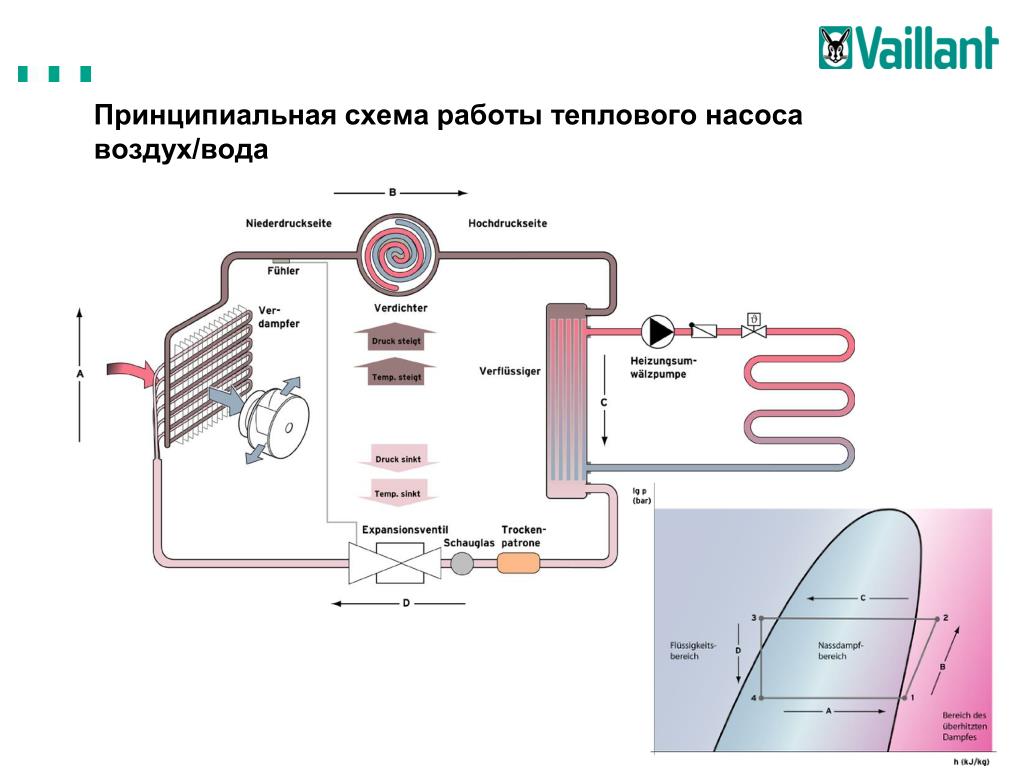

Принципиальная схема работы теплового насоса воздух/вода


5587569

Vaillant благодарит за внимание
