  1. 寬頻網路簡介 東森國際網路 系統處蔡祈豪 http://www.etwebs.com chtsai@ethome.net

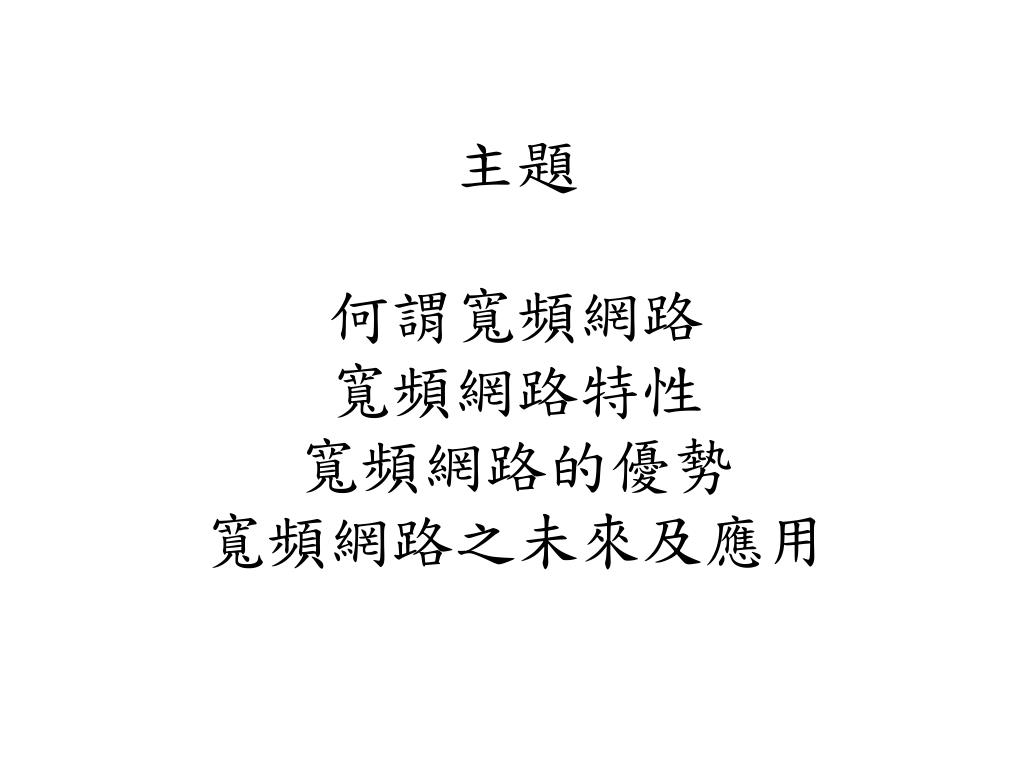

  2. 主題 何謂寬頻網路 寬頻網路特性 寬頻網路的優勢 寬頻網路之未來及應用

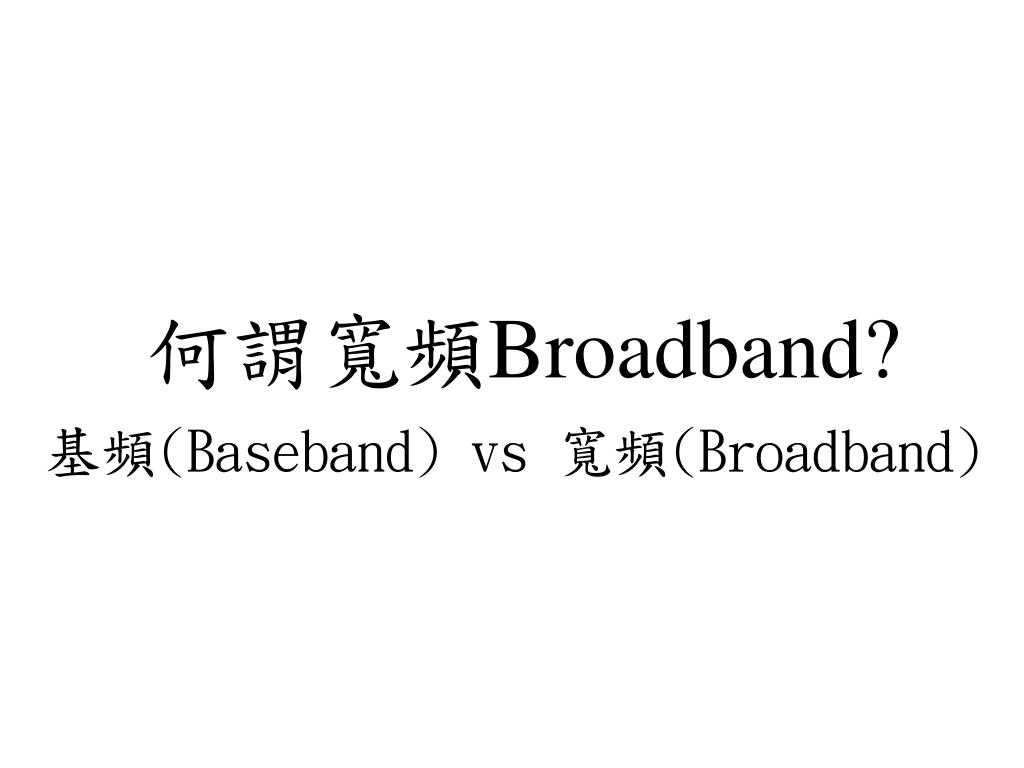

  3. 何謂寬頻Broadband? 基頻(Baseband) vs 寬頻(Broadband)

  4. 以物理傳輸線路的邏輯通道數量及調變技術區分以物理傳輸線路的邏輯通道數量及調變技術區分 基頻傳輸技術(Baseband Transmission Technique) 採用曼徹斯特(Manchester)相位編碼法將數位訊號轉換為電位的高低之後饋入傳輸介質 例如:Ethernet，0伏特代表0，-2伏特代表1，整個傳輸介質的頻寬則全被同一組訊號所佔用，即在同一物理通道上提供一個通道

  5. 寬頻傳輸技術(Broadband Transmission Technique) 此種技術通常採用分頻多工(FDM)技術將單一條物理通道劃分為若干邏輯通道，每個通道即可傳送各種型態訊號，利用調變技術可將各自獨立訊號混合成為一種射頻類比訊號(RF Analog signal)，之後饋入傳輸介質，收訊端利用解調技術將射頻類比訊號還原為原本獨立的訊號，傳給相對應的設備

  6. RF Spectrum • Radio Frequency : Above audio to infrared • Down Stream : Cable Company to Subscriber (54-860 MHz) • Up Stream : Subscriber to Cable Company (5-42MHz)

  7. 有線電視寬頻網路架構—HFC • 混合式光纖同軸網路(Hybrid Fiber Coaxial) • 環狀光纖骨幹 • 雙向750 MHz同軸網路

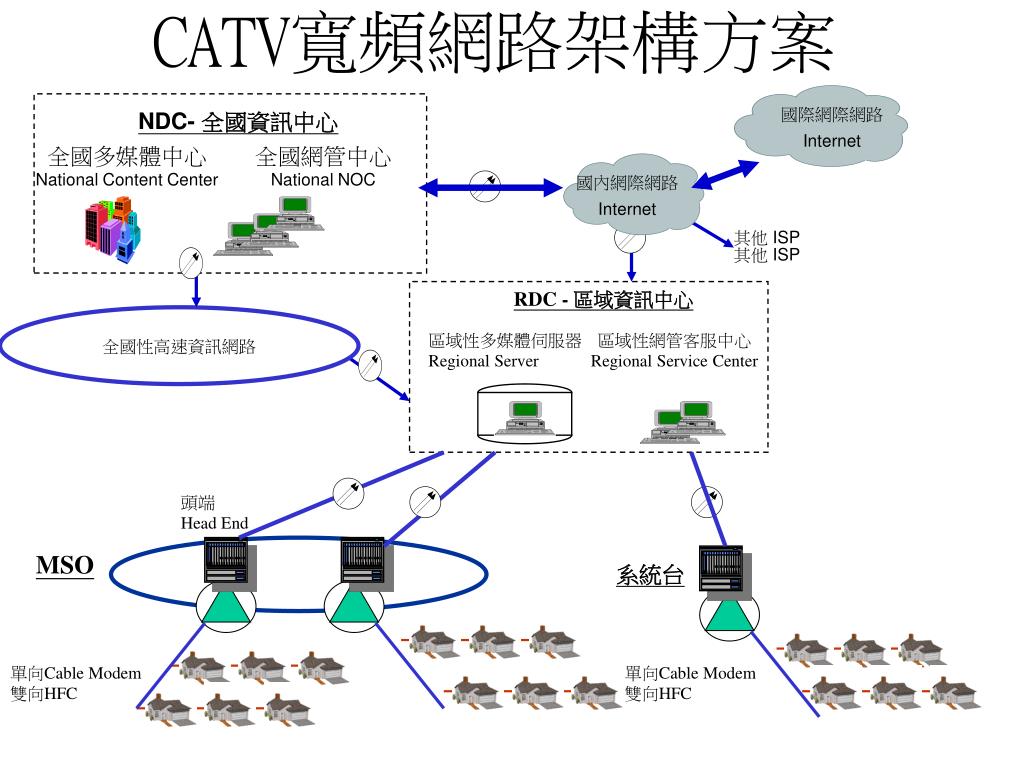

  8. NDC- 全國資訊中心 全國多媒體中心 National Content Center 全國網管中心 National NOC RDC - 區域資訊中心 區域性多媒體伺服器 Regional Server 區域性網管客服中心 Regional Service Center CATV寬頻網路架構方案 國際網際網路 Internet 國內網際網路 Internet 其他 ISP 其他 ISP 全國性高速資訊網路 頭端 Head End MSO 系統台 單向Cable Modem 雙向HFC 單向Cable Modem 雙向HFC

  9. 電視(TV) 電視(TV) 分歧器(Spliter) 分歧器(Spliter) 機上盒 (Set Top Box) 機上盒 (Set Top Box) 線纜數據機 (Cable Modem) 線纜數據機 (Cable Modem) 電腦(PC) 電腦(PC) 光纖寬頻都會網路架構圖( Metropolitan Broadband Network ) NDC- 全國資訊中心 (NDC-National Data center) 共同訊號中心 (CATV Center) 多媒體中心 (Multi-Media Center) 網管中心 (Network Center) 頭端 ( Headend) 光纖寬頻都會網路 ( City Broadband Network) 光投落點 ( Fiber Node) 頭端 ( Headend) 頭端 ( Headend) 光纖寬頻副都會網路 (City Broadband Network) HFC網路 (HFC Network) 光投落點 ( Fiber Node) 網路伺服器 Internet servers Internet 網際網路 頭端部份 ( Headend)

  10. 全國光纖寬頻都會網路架構圖( National Broadband Network ) NDC- 全國資訊中心 (NDC-National Data center) 網際網路 Internet 台北 共同訊號中心 (CATV Center) 多媒體中心 (Multi-Media Center) 網管中心 (Network Center) 新竹 台中 花蓮 RDC - 區域資訊中心 (RDC-Regional Data Center) 台南 高雄

  11. 基本術語介紹 • CMTS：Cable Modem Termination System • DOCSIS：Data Over Cable System Interface Specification • U.S. CableLabs Driven Specification • An Interface - Not Systems Specification • An Open Multi-Vendor Specification • CableLabs Certification/Qualification of Suppliers • DOCSIS 1.0 (Base Cable Data System) • DOCSIS 1.1 (For Time Critical Services) • Packet Cable (For Cable Telephony)

  12. CMTS SpecificationDownstream • Frequency range 88 to 860MHz(band deges) • RF channel spacing 6MHz • Modulation 64QAM or 256QAM • information rate 27Mbps or 38Mbps • Forward error correction Reed Solomon • Output signal range 50 to 61dBmV • Return loss 14dB • Transmit output power accuracy 1dB • Output impedance 75ohms

  13. CMTS SpecificationUpstream • Frequency range 5 to 42MHz(band edges) • RF channel spacing Variable, 200KHz to 3.2MHz • Modulation QPSK or 16 QAM • Information rate 0.32 to 10.24Mbps without FEC enabled • Forward error correction. Concatenation of Reed Solomon Block Code and Trellis Code • Receive input level -4 to 26dBmV(operator configurable)

  14. CM SpecificationDownstream • Frequency range 88 to 860MHz(band edges) • RF channel spacing 6MHz • Modulation 64QAM or 256QAM • Information rate 26.97035 Mbps or 38.81070 Mbps • Forward error correction Reed Solomon • Receive input level -15 to +15 dBmV • Output impedance 75ohns • Carrier to Noise : better than 25 dB for 1 in 109 BER • Carrier to Interference : better than 25 dB for 1 in 109 BER

  15. CM SpecificationUpstream • Frequency range 5 to 42MHz(band edges) • RF channel spacing Variable,200KHz - 3.2MHz • Modulation QPSK or 16QAM • Information rate 0.32 to 10.24Mbps without FEC enabled • Forward error correction. Concatenation of Reed Solomon Block Code and Trellis Code • Transmit output power 8 to 58dBmV(QPSK),8 to 55dBmV (16QAM) in 0.4dB steps • Transmit output power accuracy 2dB

  16. 3C產業結盟整合之世界趨勢 • AT&T於1998年6月24日宣佈以320億美元收購TCI(電信業者併購有線電視產業)。 • 微軟於1999年5月6日宣佈以50億美元投資TCI(電腦業投資有線電視產業) • AT&T於1999年5月3日宣佈以620億美元收購MediaOne(電信業者併購有線電視產業)。 • 美國知名電話公司WorldCom以370億美元買下美國第三大長途電話公司MCI(電信業者互相整合)

  17. 網路出租收入：67億 其他收入：59億 視訊收入：384億 電視廣告收入：250億 上網收入：240億 有線電視產業於2002年的產值 • 根據行政院預估，公元2002年台灣網路總產值為3千億元，其中1/3(也就是1千億元)來自於有線電視及其周邊產業。 • 有線電視產業2002年預估產值1千億元(其來源如下)，東森擁有1/3市場佔有率(約300億元)，毛利率達30%以上，故收益約100億元。 說明：1.視訊收入來源：400萬戶*800元月費*12個月=384億 2.上網收入來源：500萬戶[全國上網戶數]*1/2[用有線電視上網] *800元月費*12個月=240億 3.網路出租收入來源：300萬戶*68美元[依德國電信估算] *33元=67億 4.其他收入包括：電視購物、版權費、居家保全、視訊會議、隨選視訊、電視機上網等等

  18. Taiwan Internet Environment Taiwan Internet subscribers : 3.17M ( Jan 1999) ; 3.85M ( May 31 , 1999) Dial up Subscribers (in thousand) Taiwan Jan . 1999 : Total subscribers : 3.17M Dial up users :3.16M - Educational : 1.1M - Commercial : 2.06M Leased Line : 8,300

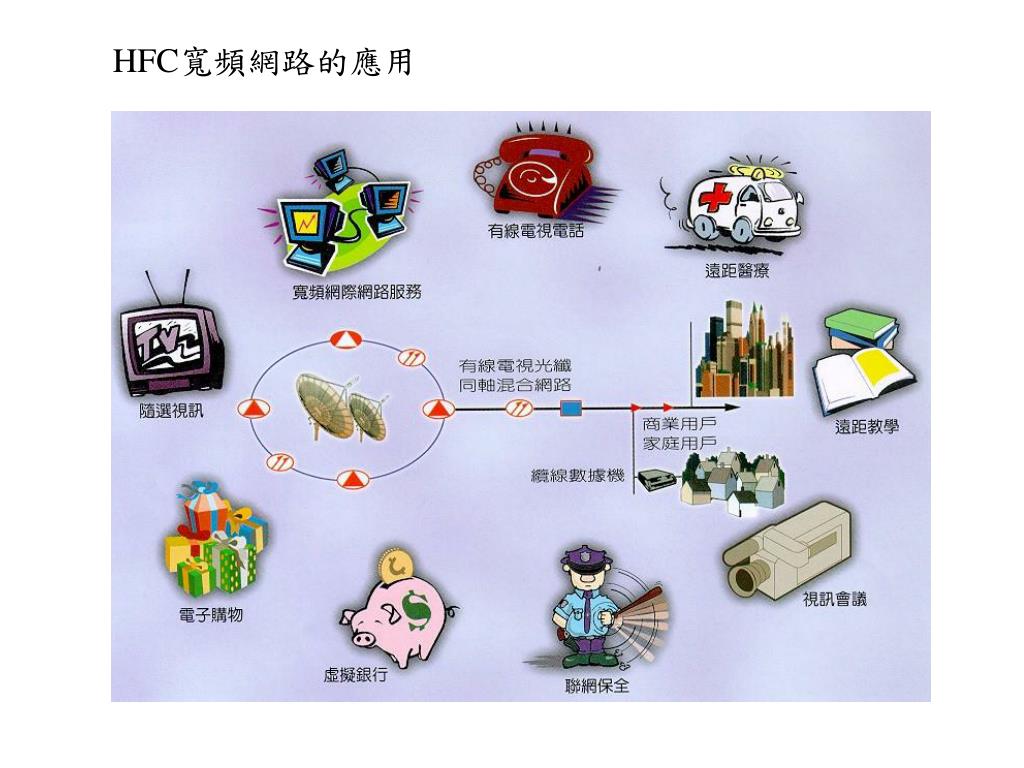

  19. HFC寬頻網路的應用

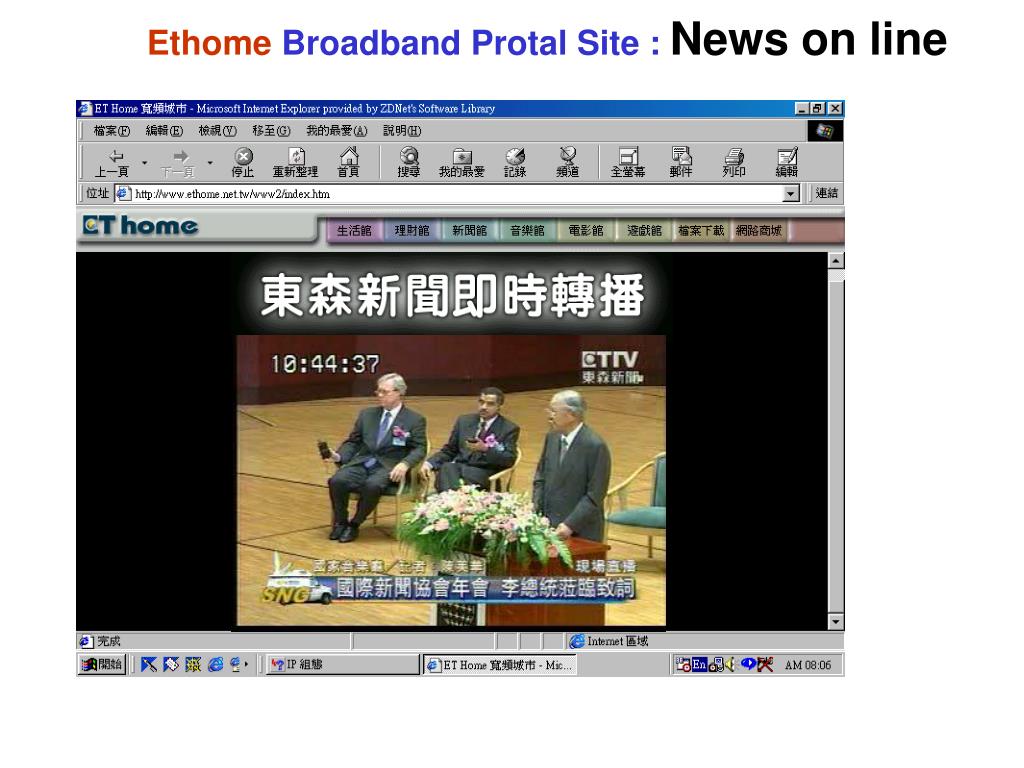

  20. Ethome Broadband Protal Site : News on line
