2009 11 6

中国科技网广州分中心贺蕴普2009.11.6

广州化学所网络管理经验与体会

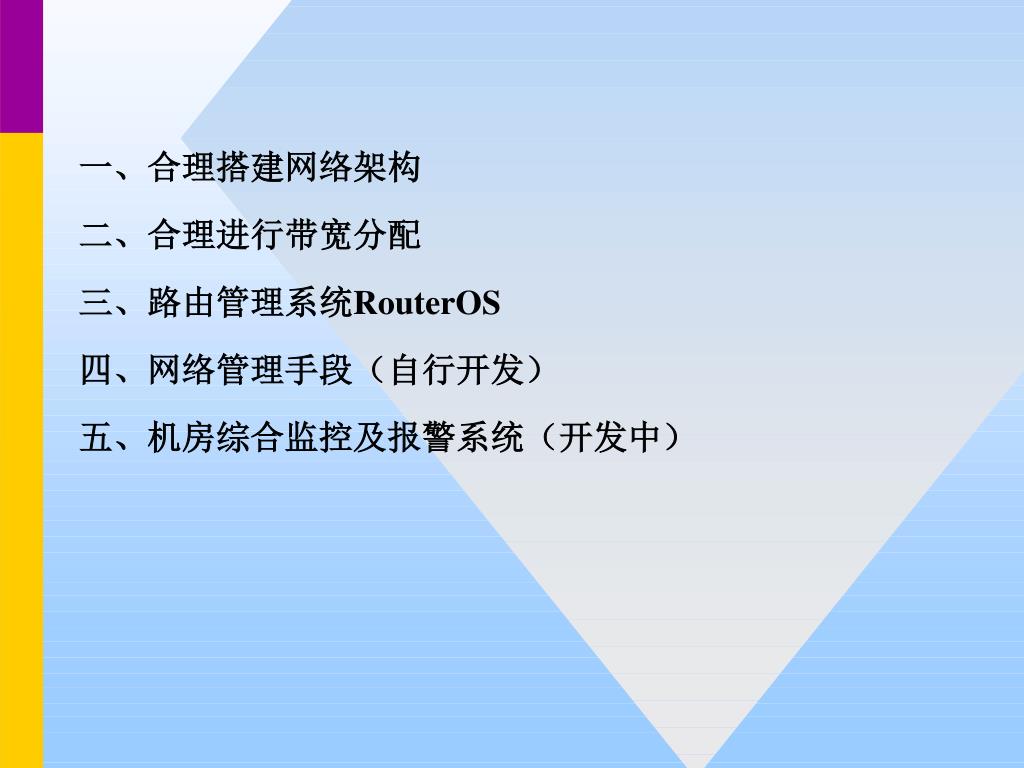

2009 11 6

一、合理搭建网络架构

二、合理进行带宽分配

三、路由管理系统RouterOS

四、网络管理手段(自行开发)

五、机房综合监控及报警系统(开发中)


2009 11 6

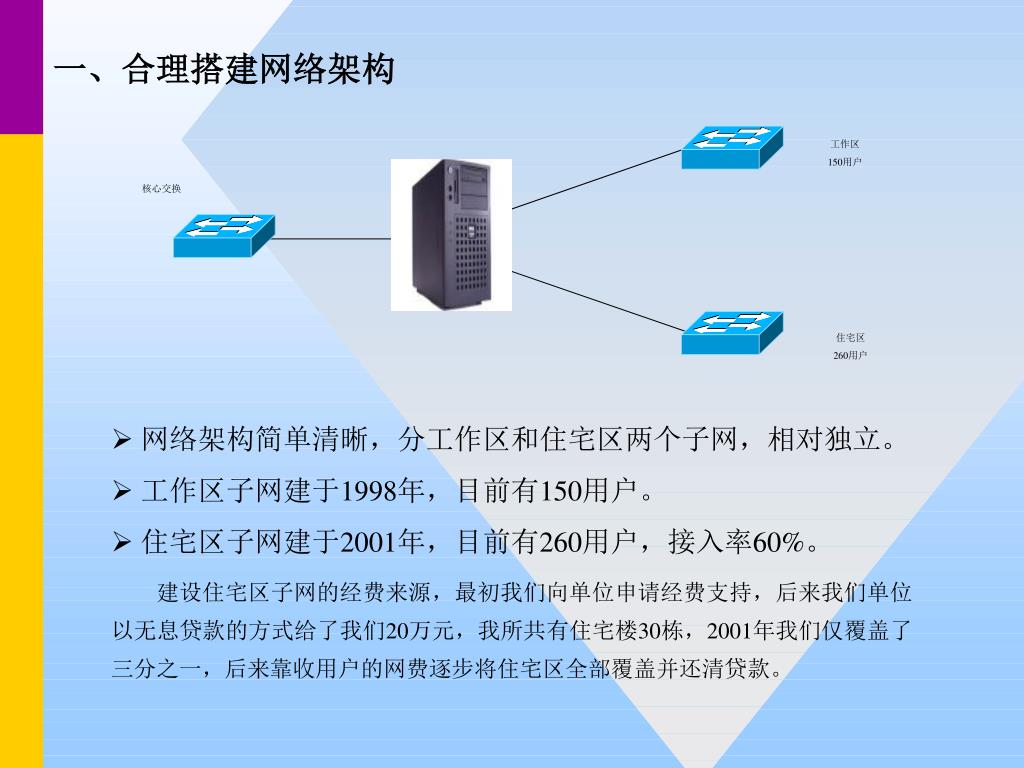

一、合理搭建网络架构

工作区

150用户

核心交换

住宅区

260用户

  • 网络架构简单清晰,分工作区和住宅区两个子网,相对独立。

  • 工作区子网建于1998年,目前有150用户。

  • 住宅区子网建于2001年,目前有260用户,接入率60%。

  • 建设住宅区子网的经费来源,最初我们向单位申请经费支持,后来我们单位以无息贷款的方式给了我们20万元,我所共有住宅楼30栋,2001年我们仅覆盖了三分之一,后来靠收用户的网费逐步将住宅区全部覆盖并还清贷款。


2009 11 6

二、合理进行带宽分配

  • 访问院内(如邮件)不限带宽;

  • 保证工作区带宽、工作区每用户限速2M;

  • 住宅区分时限速,忙时每用户1M,闲时每用户3M;

  • 限速方式为按IP限速,靠软件实现。

  • 定时改变限速采用expect脚本语言,通过标准telnet或ssh接口自动执行限速命令。


2009 11 6

三、路由管理系统RouterOS

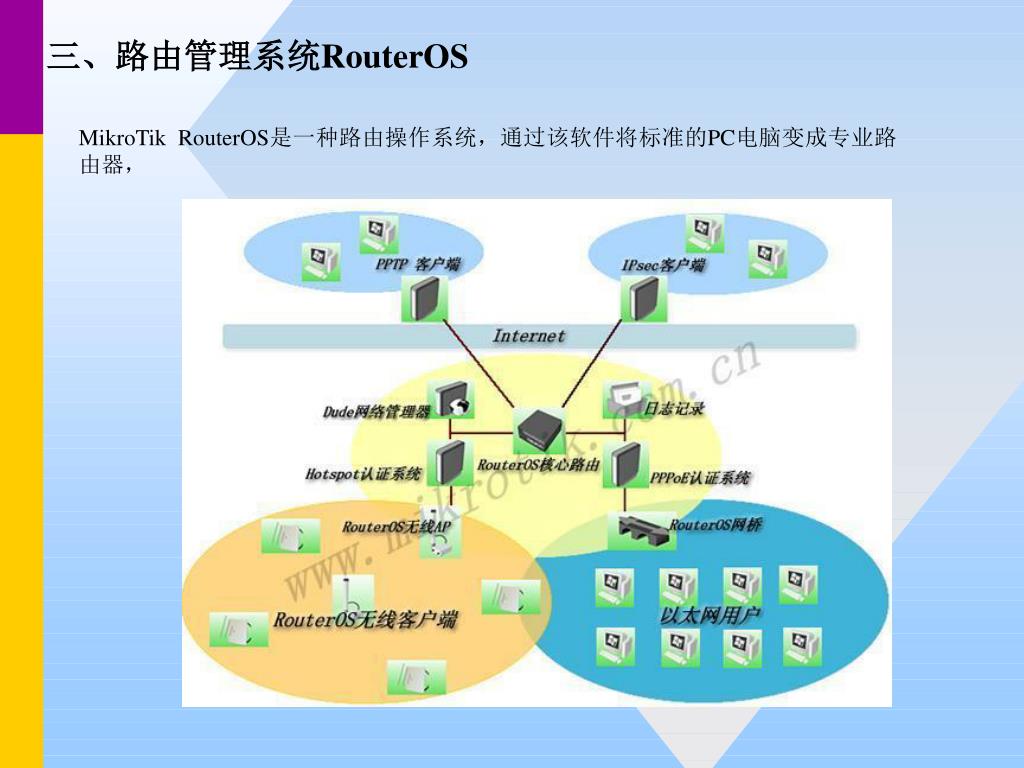

MikroTik RouterOS是一种路由操作系统,通过该软件将标准的PC电脑变成专业路由器,


2009 11 6

  • 两种用户管理方式

基于DHCP方式

基于PPPOE方式


2009 11 6

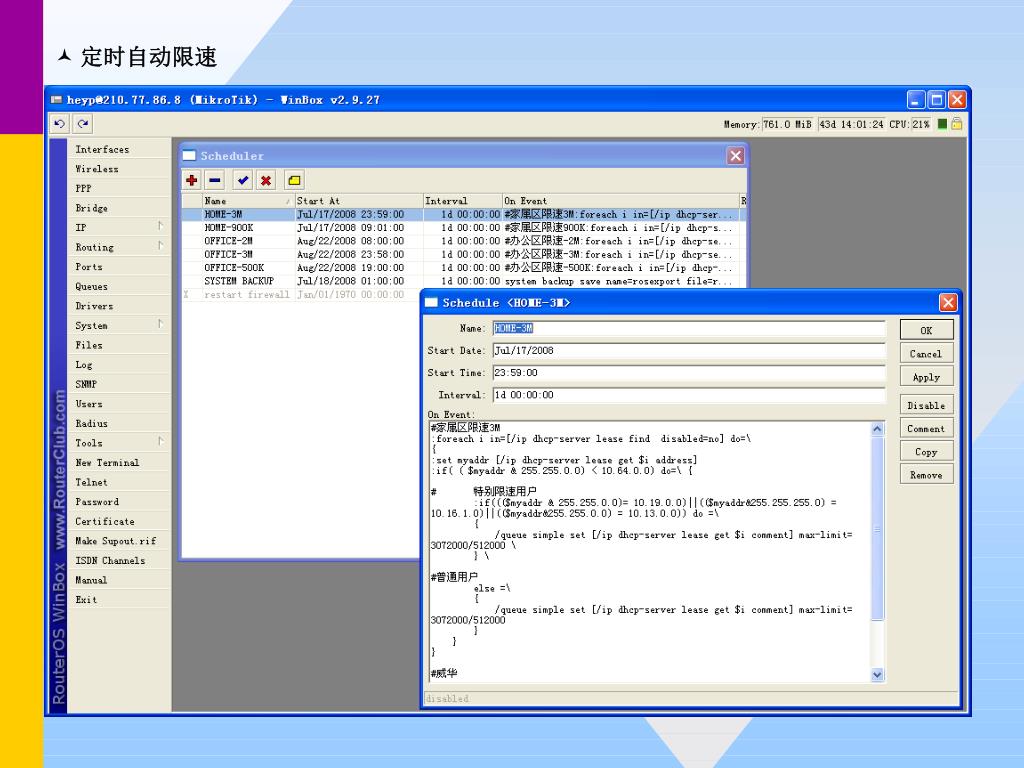

  • 定时自动限速


2009 11 6

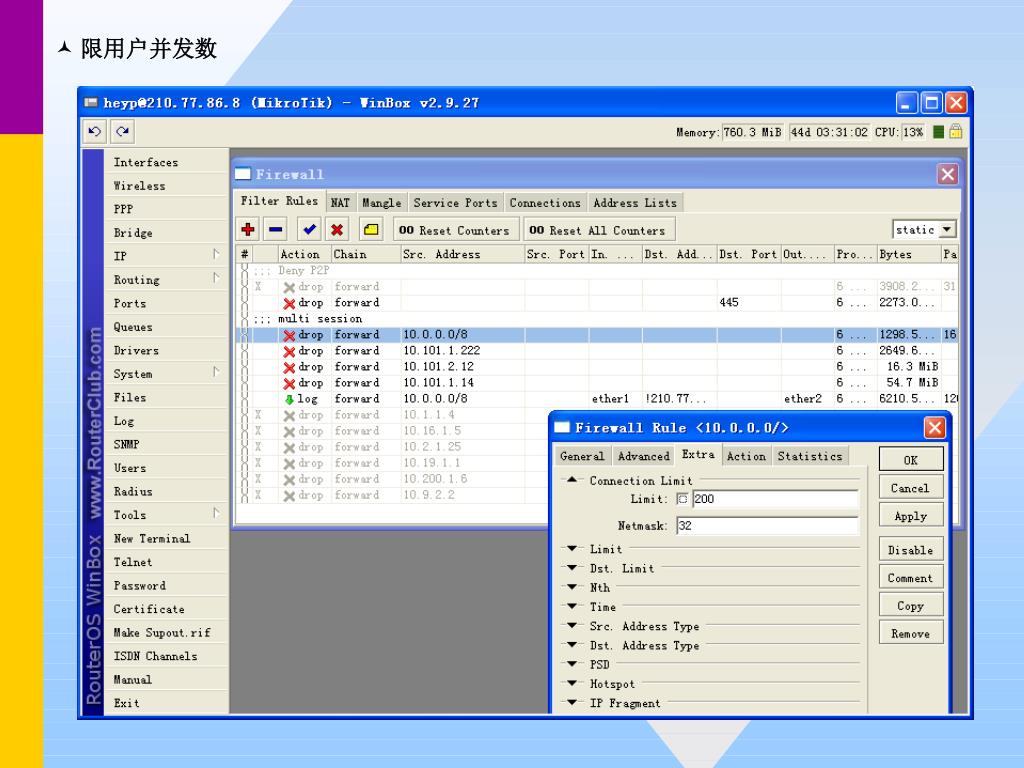

  • 限用户并发数


2009 11 6

  • 日志生成与存储

  • 落实《互联网安全保护技术措施规定(公安部第82号令)》

  • 1. 记录并留存用户注册信息。

  • 2. 在公共信息服务中发现、停止传输违法信息,并保留相关记录,至少保存六十天记录备份。

  • 网络用户均采用NAT方式接入互联网,因此对用户上网行为的记录,必需在网关上进行。由于数据流量巨大,所以采用一台专门的日志文件服务器作为存储设备,减轻网关设备的压力。

  • 采用routeros的firewall规则,记录用户的网络连接信息,考虑到数据量和效率,目前我们只对tcp连接的syn包进行记录,并且只记录对外的连接。

  • 采用syslog服务器进行日志信息的网络存储。

  • 采用logrotate进行日志文件的循环备份及压缩,保存9周(63天)。


2009 11 6

  • 应用层管理

RouterOS layer7应用层协议分析,可以对常用应用如bt,迅雷,msn,qq等数据包进行管理,执行限速或丢包等操作。


2009 11 6

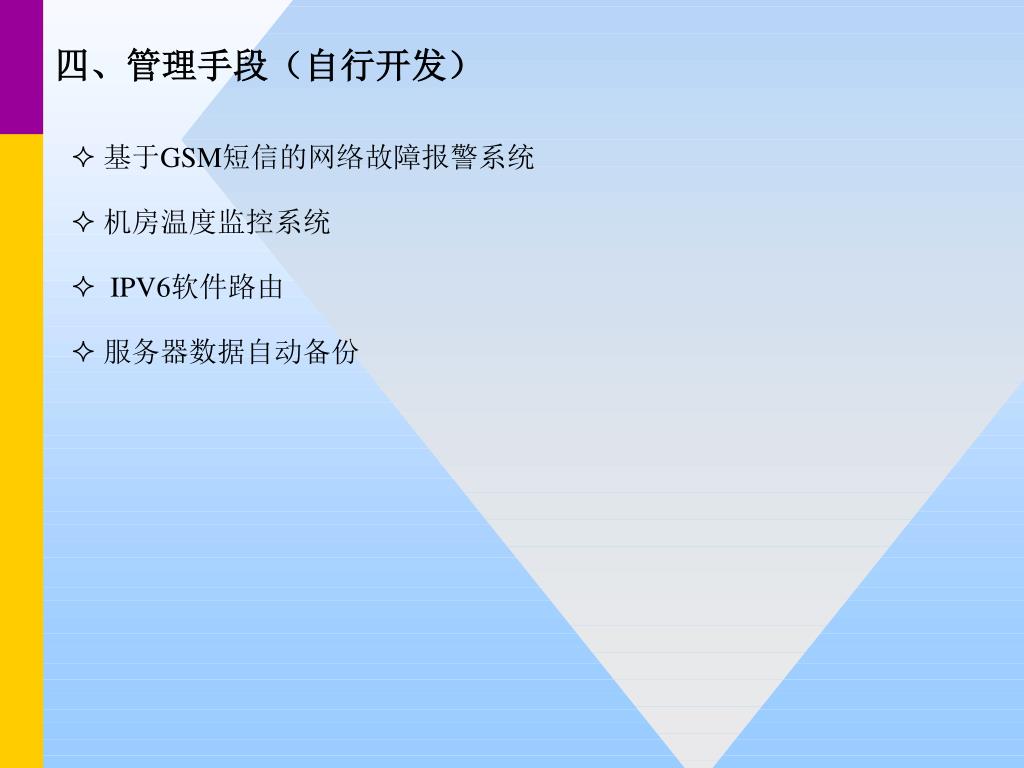

四、管理手段(自行开发)

  • 基于GSM短信的网络故障报警系统

  • 机房温度监控系统

  • IPV6软件路由

  • 服务器数据自动备份


2009 11 6

  • 基于GSM短信的网络故障报警系统

  • 系统目标

    由于研究所的机房通常没有24小时值班,因此我们希望在网络发生中断或恢复的第一时间,通过手机短信发到我们的手机上,被监控点为每一栋楼宇和一些重要用户。

  • 系统工作原理

    监控服务器采用linux的daemon(常驻内存)服务进程,定时发送ICMP数据探测被监控IP是否在线,出现故障后(设定连续丢包的个数),通过GSM Modem向指定的手机号码发送断网报警。网络恢复时再发送网络恢复的短信。

    ① 每栋楼宇的交换机需有固定ip地址;② 处理好误报和漏报的问题;


2009 11 6

  • 基于GSM短信的网络故障报警系统(续)

  • 讨论分析

    ① 在现有条件下(普通交换机,无固定IP地址)如何监控?在普通交换机上加挂一台可设ip地址的宽带路由(80元/台)。

    ② 区分监控级别,对于极少发生丢包现象的线路(如主干),立刻报警。对于一般用户,将丢包个数的设定值相对设大,减少误报。

    ③ 对机房市电的监控,将一台设固定IP地址宽带路由直接接在机房的市电上,对该IP地址进行监控。

    ④ 由于我们是分中心,所以我们除对所内监控外,还对我们分中心各所的外端进行监控。我们还对异地进行了试验,直接将短信发到异地网管人员的手机上。

    ⑤ 临时的作用:运营商夜间线路割接,割接完成后一定要跟我们用户确认线路恢复。可以临时将运营商联系人的手机号码加进去,线路恢复后会收到短信通知。

    ⑥ 本系统2005年开发完成,已经稳定运行四年,发送短信六千多条。


2009 11 6

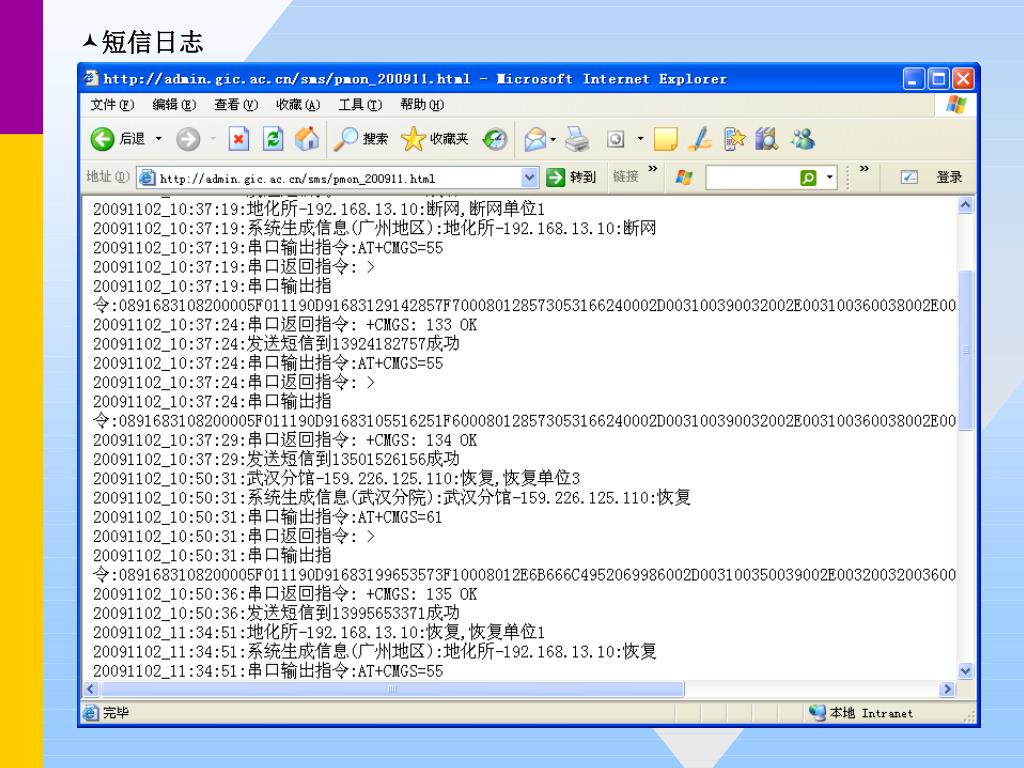

  • 短信日志


2009 11 6

  • 机房温度监控系统

在监控服务器的串口上再接一套温度探测装置,可以监控机房环境的温度(通过MRTG监控图输出。

当温度值异常时,通过前面的短信报警系统向指定的手机号码发送报警短信。


2009 11 6

  • IPV6软件路由器

  • 为了开展对CNGI和IPV6的测试工作,我们采用CENTOS 5.2操作系统搭建了IPV6软路由器测试平台。

  • 以静态路由方式实现了IPV6段地址向下一级IPV6路由器转发。

  • 以RADVD服务实现了最终用户的无状态的自动配置功能。

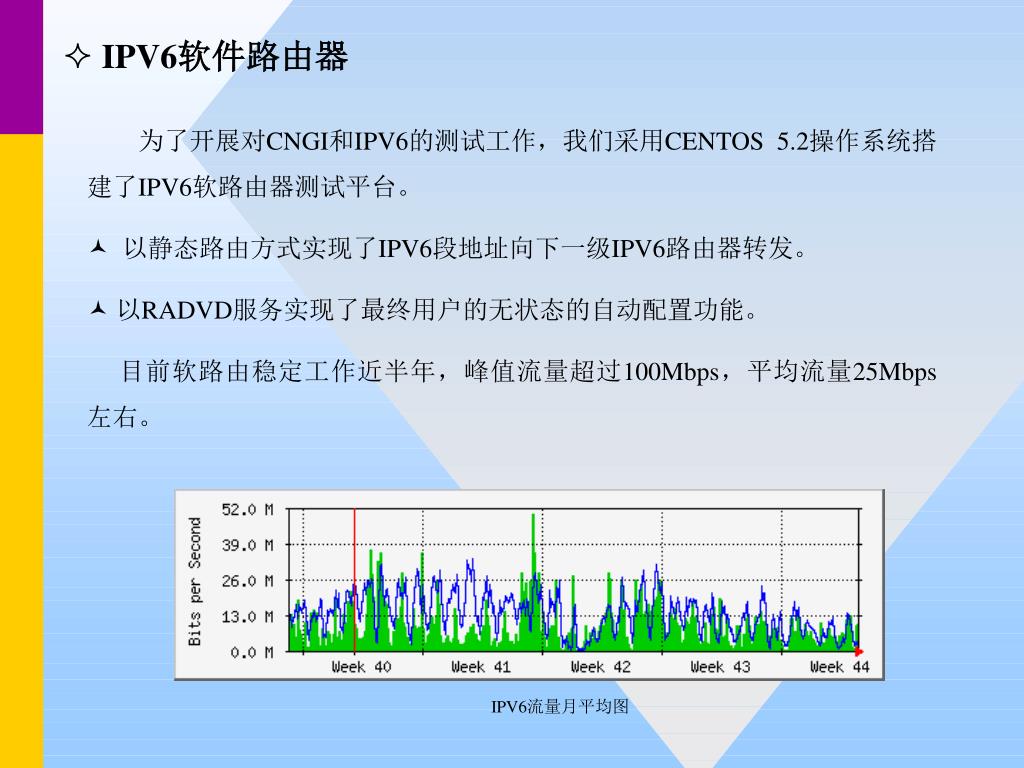

    目前软路由稳定工作近半年,峰值流量超过100Mbps,平均流量25Mbps左右。

IPV6流量月平均图


2009 11 6

  • 服务器数据的自动备份

需备份的内容:小规模应用数据及复杂的操作系统配置备份,如WEB服务器配置文件、防火墙设置、本地路由表等数据、异地远程备份等。

备份的目标:实现一个灵活高效、针对LINUX、WINDOWS、ROUTEROS、专用防火墙、路由器、交换机等操作系统的各种复杂应用配置文件和数据的自动备份系统。利用配置文件定制备份内容,做到只备份需要的数据,并且能够对数据进行压缩和提供网络备份。

实现方法:采用一台大容量的服务器为备份主机,以主动或被动方式去获取系统备份数据,备份时间主要在凌晨网络空闲时间。

1. 采用统一的时间服务器,所有主机统一时间。

2. LINUX,SOLARIS主机主要采用BASH脚本,自动备份系统重要配置文件、数据库文件,压缩后传至备份服务器。

3. WINDOWS采用BAT脚本和计划任务定时执行,数据压缩前关闭必要的IIS和SQL服务,传至备份服务器。

4. 交换机、防火墙、路由器采用以服务器主动连接方式备份数据,即采用expect脚本语言,通过标准telnet或ssh接口执行备份命令至备份服务器。

5. RouterOS路由器操作系统,采用操作系统所定义的定时脚本生成备份数据,然后通过作为备份主机的服务器以主动连接方式(FTP)获取数据。


2009 11 6

  • 机房综合监控及报警系统(开发中)

系统目标

1. 机房物理参数监控:温度,湿度,光度,噪音。

2. 机房电源状态监控:断电等。

3. 网络中断情况扫描:IPV4,IPV6。

4. 网络服务情况扫描:通过主动端口探测。(查看一些服务是否正常工作)

5. SNMP信息输出。

6. 短信GSM报警,必要时拨打被监控用户电话。

7. 支持Web管理。

硬件设计

1. 采用三星2440ARM处理器。实际产品采用2440核心板。

2. GSM模块采用BENQ-M22。

3. 稳压电源。

4. 主板自行设计,含稳压芯片,2440核心板底座,M22底座,SIM卡卡套,PC串口芯片,温度,湿度,光度,市电传感器接口,网络隔离变压器及接口,指示灯,GSM外置天线。

5. 采用1U机架式机箱。


2009 11 6

  • 机房综合监控及报警系统(续)

系统硬件实物图

主机板

BENQ/M22-GSM模块


2009 11 6

FLASH

温度湿度光度等传感器

BENQ

GSM

MODEM

2440 ARM内核

图一GSM实时网络监测报警系统硬件结构

UART

以太网MAC

GPIO

SRAM

市电监控

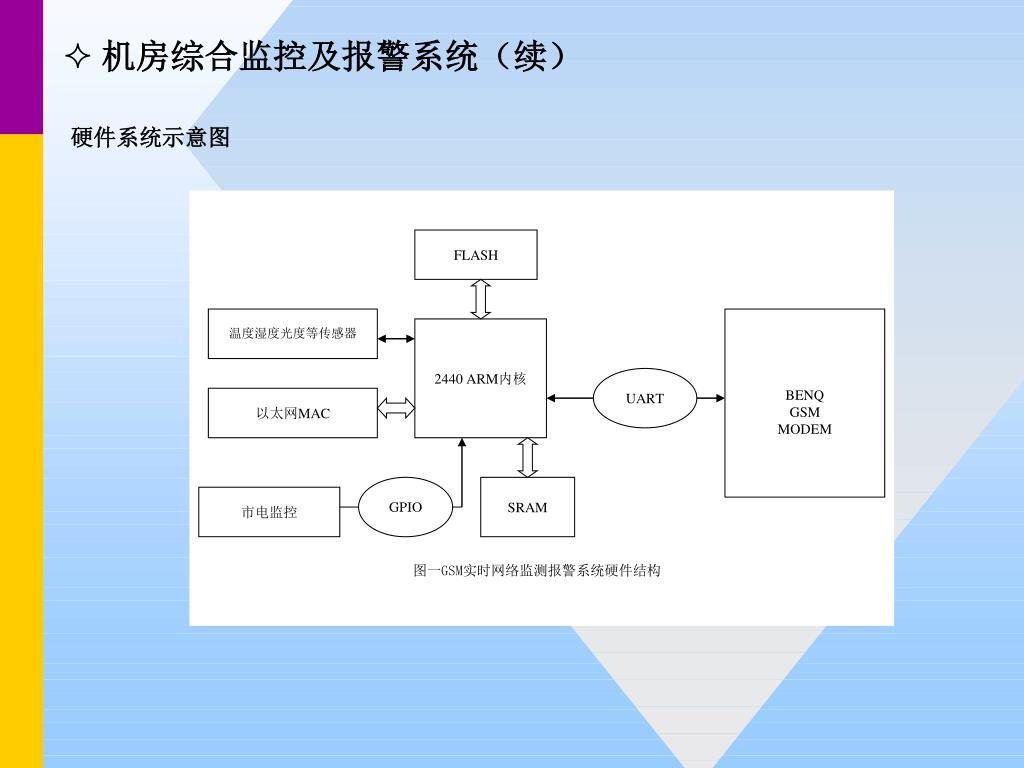

  • 机房综合监控及报警系统(续)

硬件系统示意图


2009 11 6

WEB管理

监测及故障报告核心

监控内核

TCP

IP,IPV6,ARP

GSM中间件

传感器中间件

MAC硬件驱动

UART驱动接口

传感器硬件

GPIO中断服务

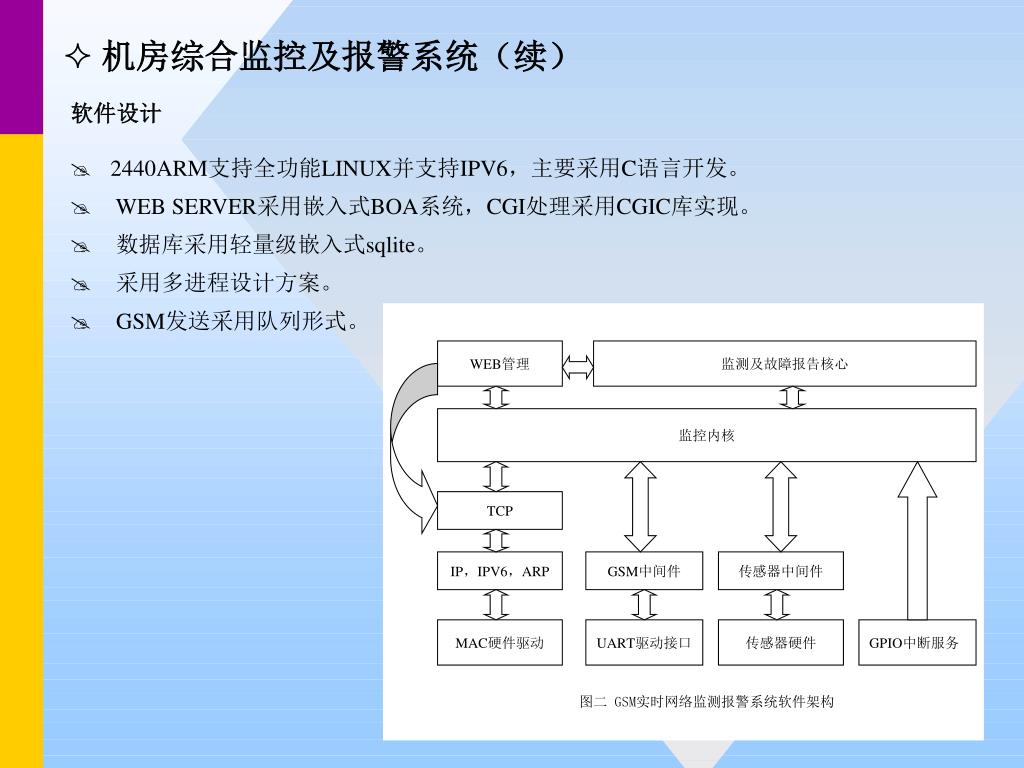

图二 GSM实时网络监测报警系统软件架构

  • 机房综合监控及报警系统(续)

软件设计

  • 2440ARM支持全功能LINUX并支持IPV6,主要采用C语言开发。

  • WEB SERVER采用嵌入式BOA系统,CGI处理采用CGIC库实现。

  • 数据库采用轻量级嵌入式sqlite。

  • 采用多进程设计方案。

  • GSM发送采用队列形式。


2009 11 6
