  1. Научные телекоммуникации Российской АН(текущее состояние, тенденции, перспективы) А.Б. Жижченко. М.В. Кулагин Центр научных телекоммуникаций и информационных технологий РАНApril 2003 Таруса, 5-6 февраля 2004 г.

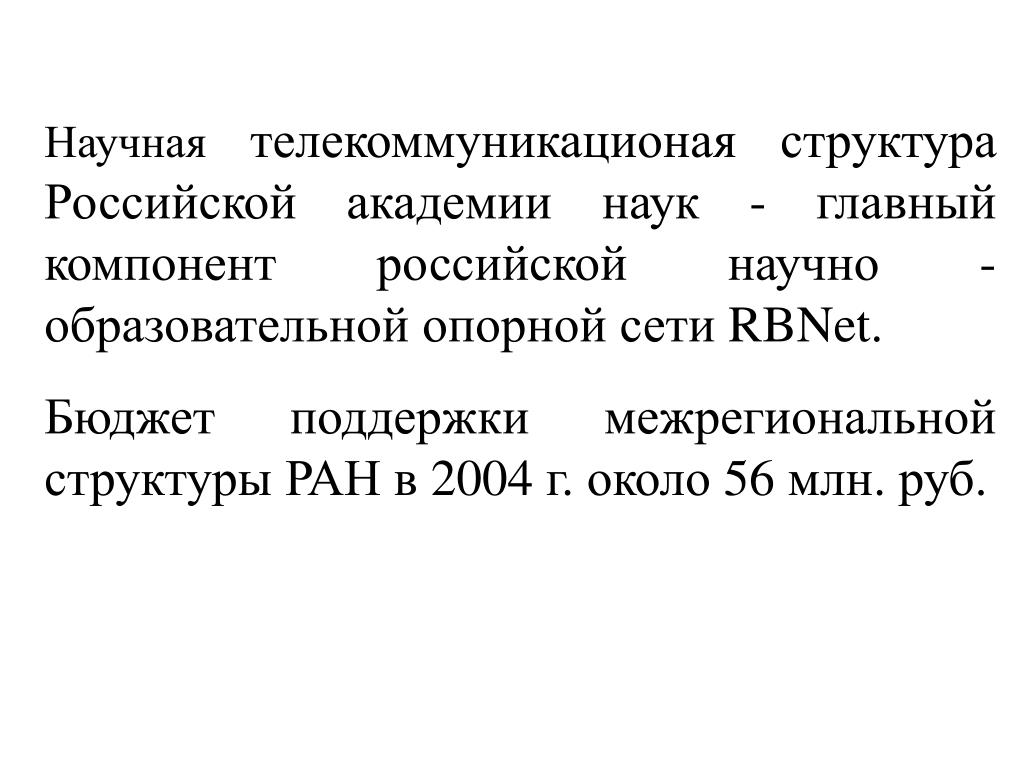

  2. Научная телекоммуникационая структура Российской академии наук - главный компонент российской научно - образовательной опорной сети RBNet. Бюджет поддержки межрегиональной структуры РАН в 2004 г. около 56 млн. руб.

  3. Опорная сеть RBNet

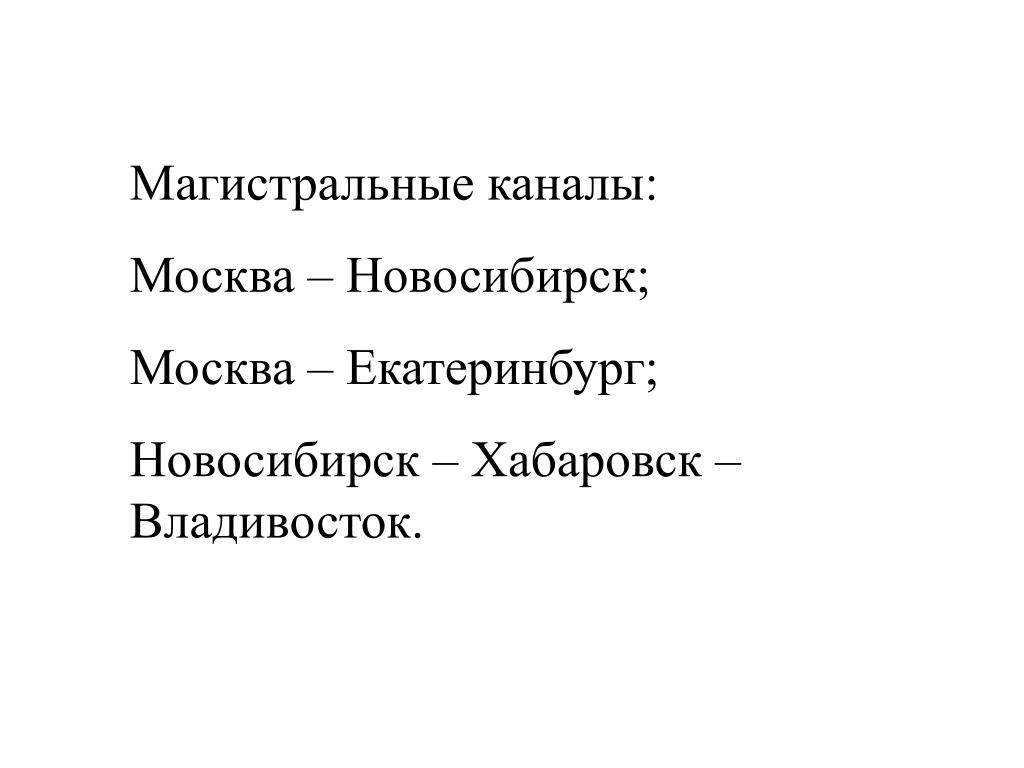

  4. Магистральные каналы: Москва – Новосибирск; Москва – Екатеринбург; Новосибирск – Хабаровск – Владивосток.

  5. Было принято решение о расширении во второй половине 2004 г емкости канала Москва-Новосибирск до 155 Мб/сек

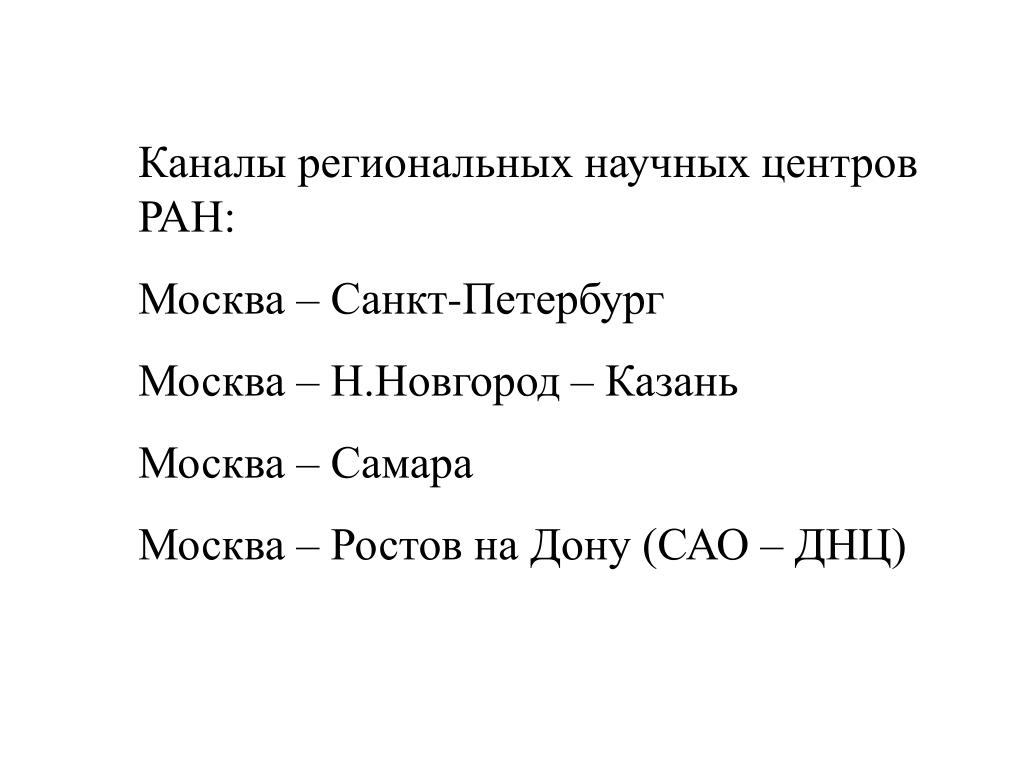

  6. Каналы региональных научных центров РАН: Москва – Санкт-Петербург Москва – Н.Новгород – Казань Москва – Самара Москва – Ростов на Дону (САО – ДНЦ)

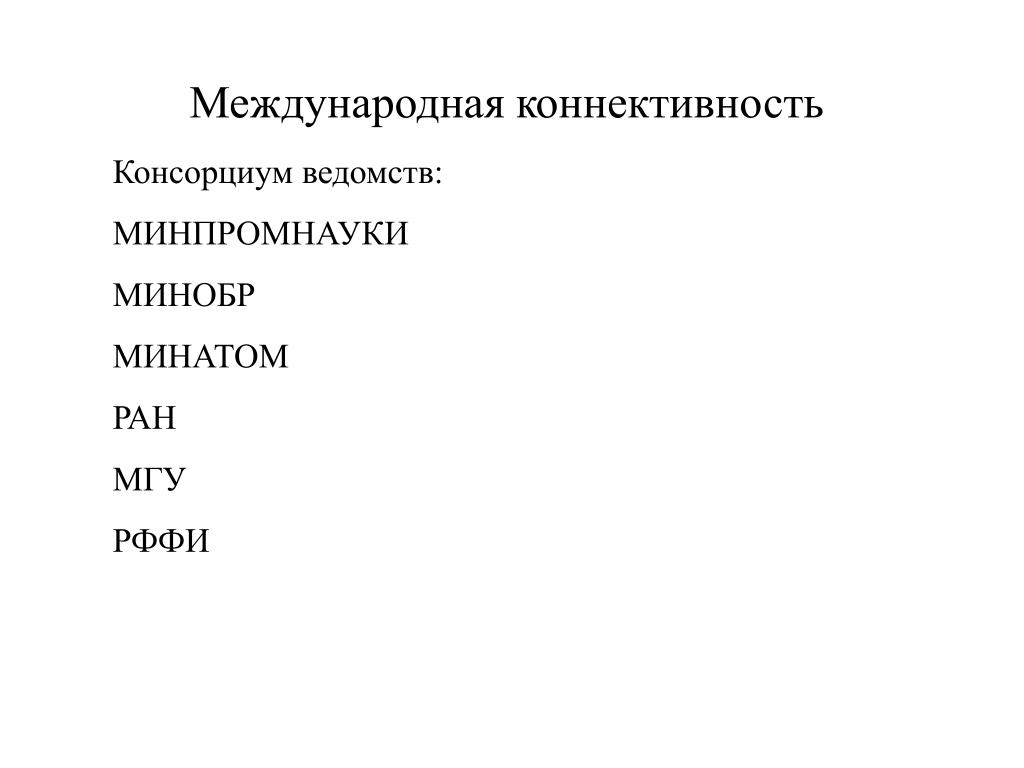

  7. Международная коннективность Консорциум ведомств: МИНПРОМНАУКИ МИНОБР МИНАТОМ РАН МГУ РФФИ

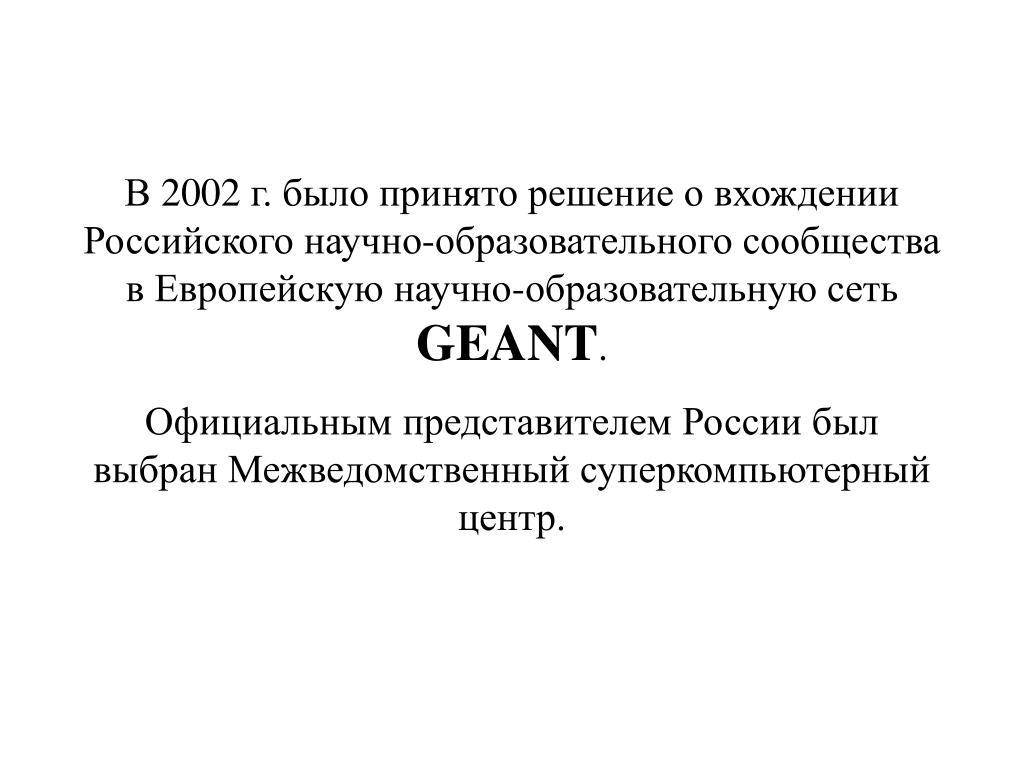

  8. В 2002 г. было принято решение о вхождении Российского научно-образовательного сообщества в Европейскую научно-образовательную сеть GEANT. Официальным представителем России был выбран Межведомственный суперкомпьютерный центр.

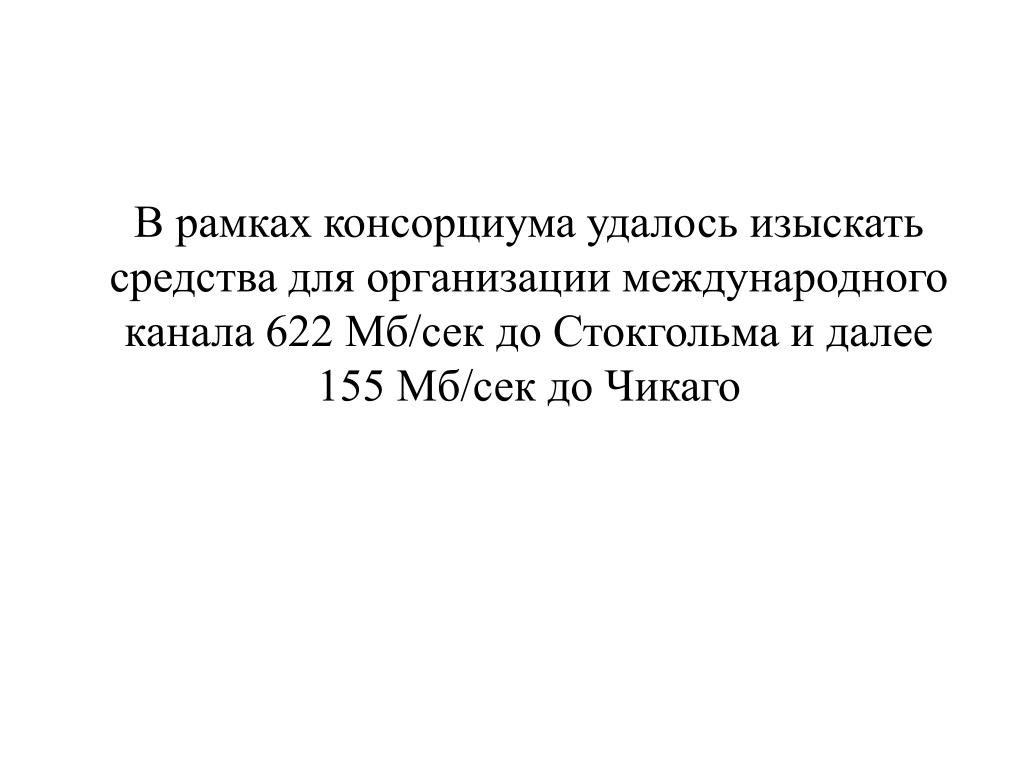

  9. В рамках консорциума удалось изыскать средства для организации международного канала 622 Мб/сек до Стокгольма и далее 155 Мб/сек до Чикаго

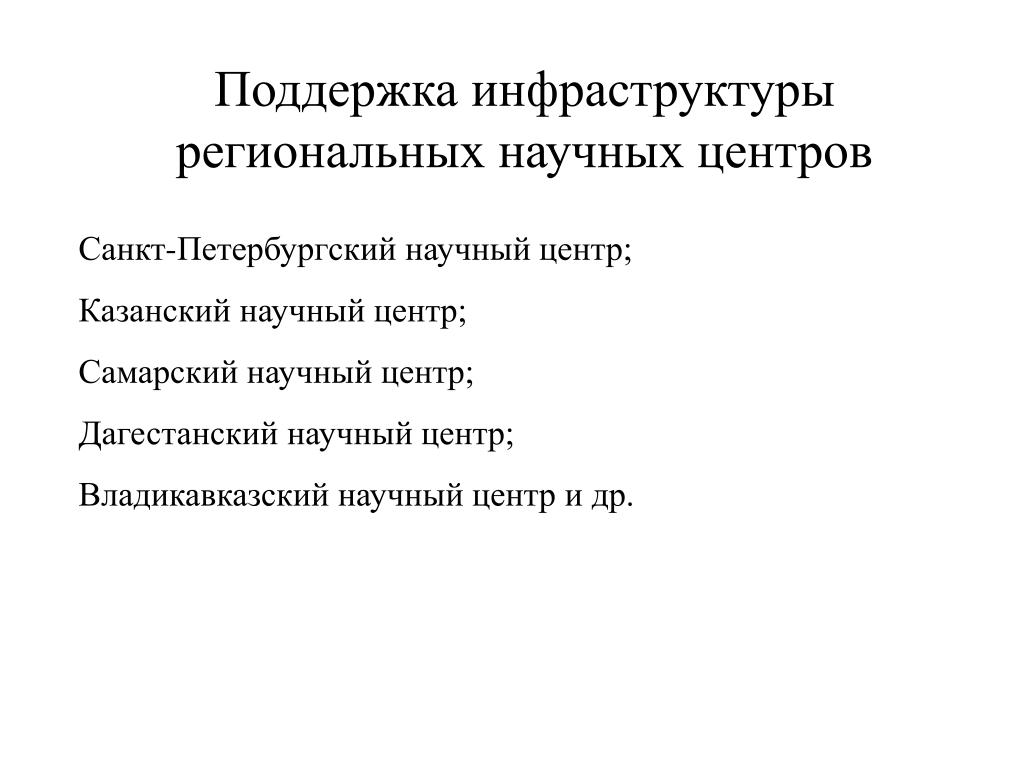

  10. Поддержка инфраструктуры региональных научных центров Санкт-Петербургский научный центр; Казанский научный центр; Самарский научный центр; Дагестанский научный центр; Владикавказский научный центр и др.

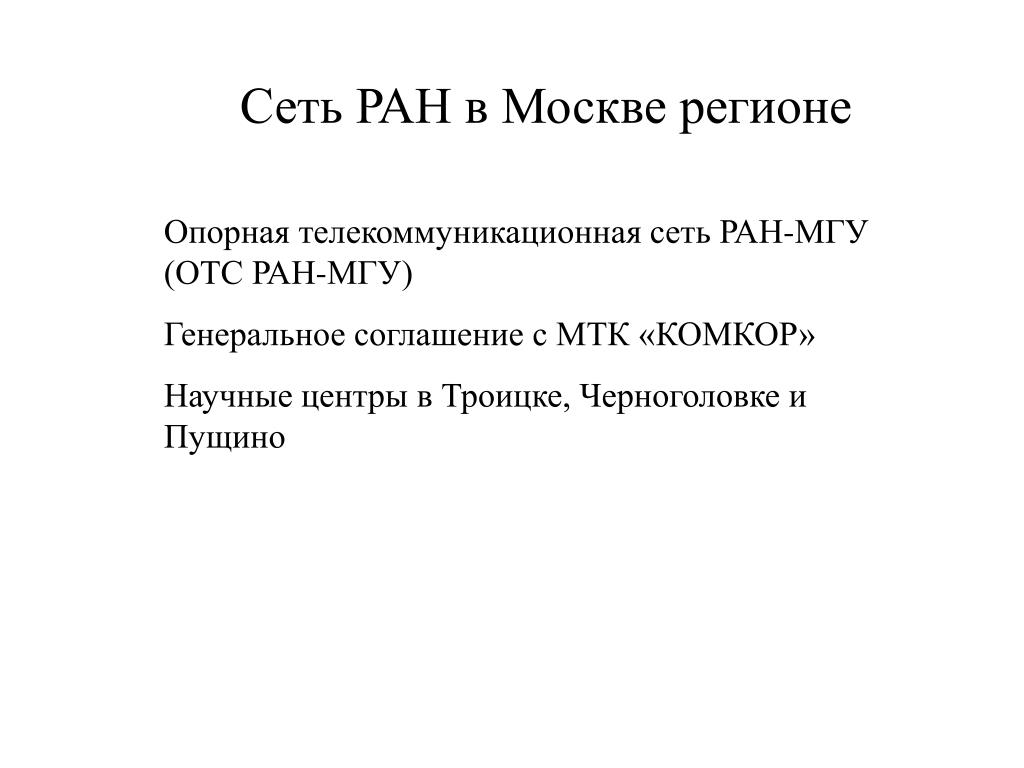

  11. Сеть РАН в Москве регионе Опорная телекоммуникационная сеть РАН-МГУ (ОТС РАН-МГУ) Генеральное соглашение с МТК «КОМКОР» Научные центры в Троицке, Черноголовке и Пущино

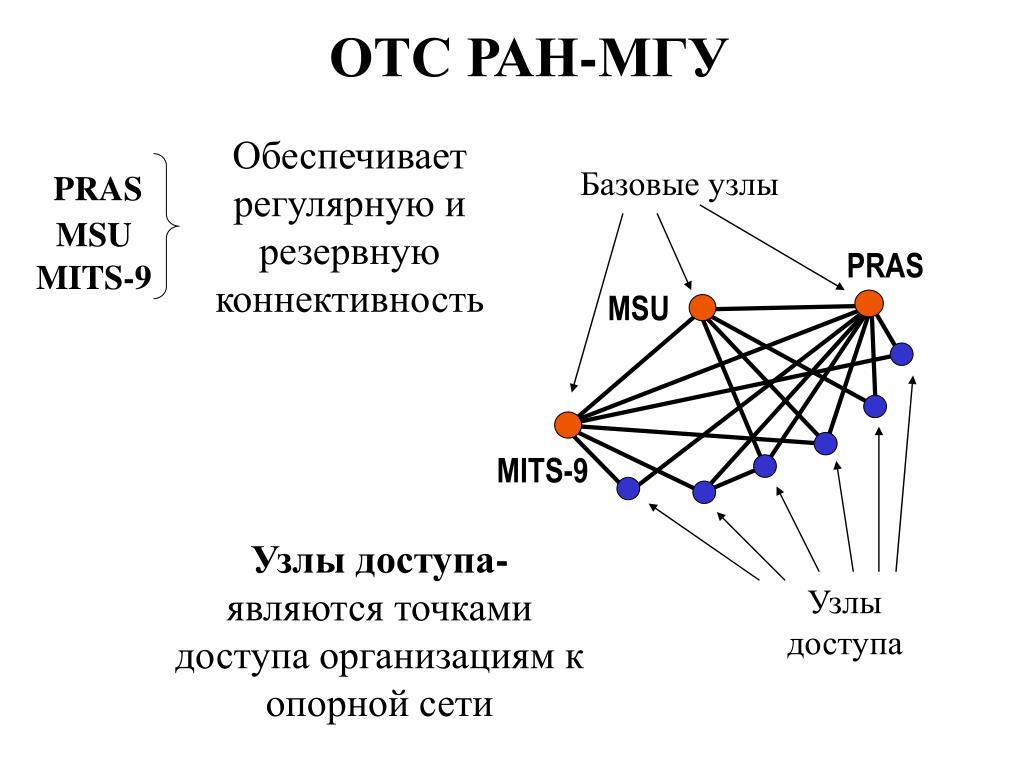

  12. ОТС РАН-МГУ Обеспечивает регулярную и резервную коннективность Базовые узлы PRAS MSU PRAS MITS-9 MSU MITS-9 Узлы доступа-являются точками доступа организациям к опорной сети Узлы доступа

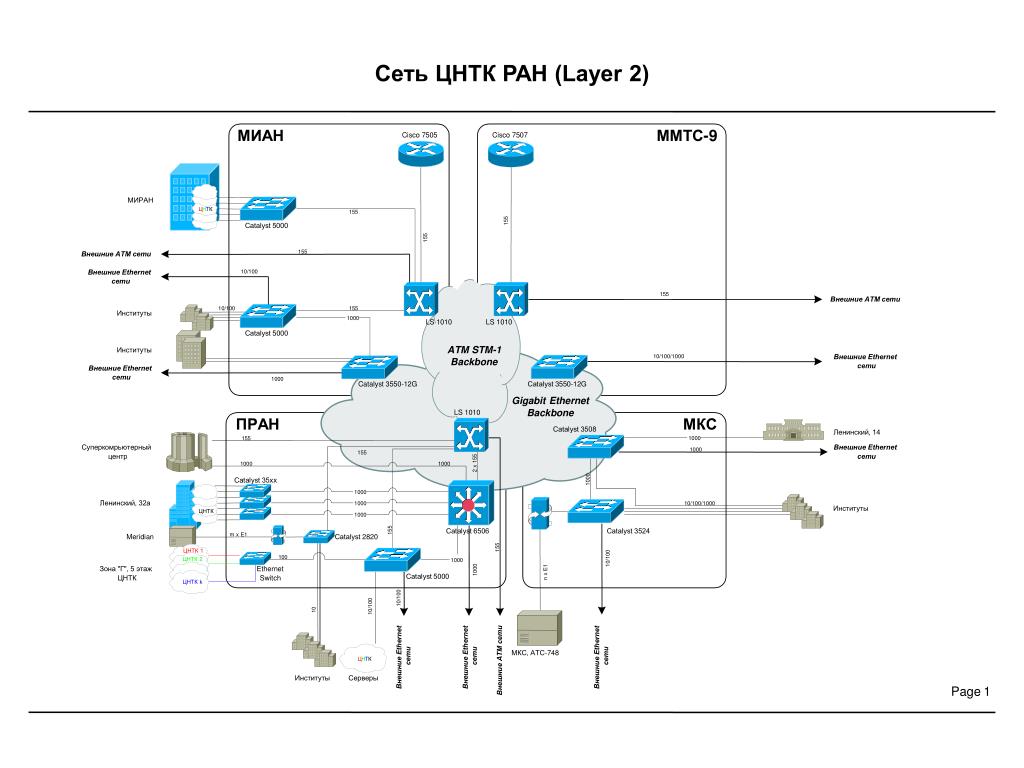

  13. Cеть ЦНТК РАН (Layer 2) МИАН ММТС-9 Cisco 7505 Cisco 7507 МИРАН Ц Н Т К 155 155 Сatalyst 5000 155 155 Внешние ATM сети Внешние Ethernet 10/100 сети 155 Внешние ATM сети 10/100 155 Институты 1000 LS 1010 LS 1010 Сatalyst 5000 ATM STM-1 Институты Внешние Ethernet 10/100/1000 Backbone сети Внешние Ethernet сети 1000 Catalyst 3550-12G Сatalyst 3550-12G Gigabit Ethernet Backbone LS 1010 ПРАН МКС Сatalyst 3508 Ленинский, 14 1000 155 Суперкомрьютерный Внешние Ethernet 1000 155 центр сети 2 x 155 1000 1000 1000 Сatalyst 35xx 1000 Ленинский, 32а 1000 10/100/1000 Институты ЦНТК 1000 155 Сatalyst 6506 Сatalyst 3524 m x E1 Meridian Сatalyst 2820 155 ЦНТК 1 10/100 100 ЦНТК 2 1000 Зона "Г", 5 этаж Ethernet 1000 n x E1 Сatalyst 5000 ЦНТК Switch ЦНТК k 10/100 10/100 10 Внешние Ethernet Внешние Ethernet Внешние Ethernet Внешние ATM сети сети сети сети МКС, АТС-748 Ц Н Т К Институты Серверы Page 1

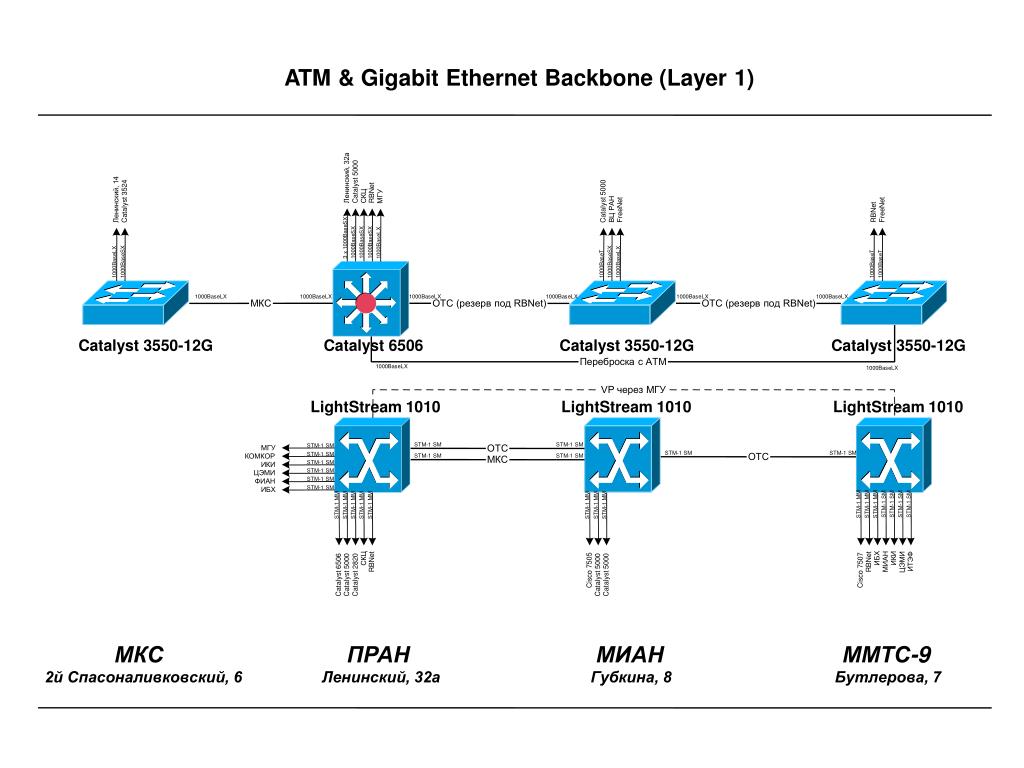

  14. ATM & Gigabit Ethernet Backbone (Layer 1) Ленинский, 32a Catalyst 5000 RBNet Ленинский, 14 СКЦ МГУ Catalyst 3524 Catalyst 5000 ВЦ РАН RBNet FreeNet FreeNet 3 x 1000BaseSX 1000BaseSX 1000BaseSX 1000BaseSX 1000BaseLX 1000BaseSX 1000BaseSX 1000BaseLX 1000BaseLX 1000BaseT 1000BaseT 1000BaseT 1000BaseLX 1000BaseLX 1000BaseLX 1000BaseLX 1000BaseLX 1000BaseLX МКС ОТС (резерв под RBNet) ОТС (резерв под RBNet) Catalyst 3550-12G Catalyst 6506 Catalyst 3550-12G Catalyst 3550-12G Переброска с ATM 1000BaseLX 1000BaseLX VP через МГУ LightStream 1010 LightStream 1010 LightStream 1010 STM-1 SM STM-1 SM STM-1 SM ОТС МГУ STM-1 SM STM-1 SM STM-1 SM ОТС КОМКОР STM-1 SM STM-1 SM МКС STM-1 SM ИКИ STM-1 SM ЦЭМИ STM-1 SM ФИАН STM-1 SM ИБХ STM-1 SM STM-1 SM STM-1 SM STM-1 SM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM STM-1 MM ИКИ СКЦ ИБХ ИТЭФ RBNet RBNet МИАН ЦЭМИ Catalyst 6506 Catalyst 5000 Catalyst 2820 Catalyst 5000 Catalyst 5000 Cisco 7505 Cisco 7507 МКС ПРАН МИАН ММТС-9 2й Спасоналивковский, 6 Ленинский, 32а Губкина, 8 Бутлерова, 7

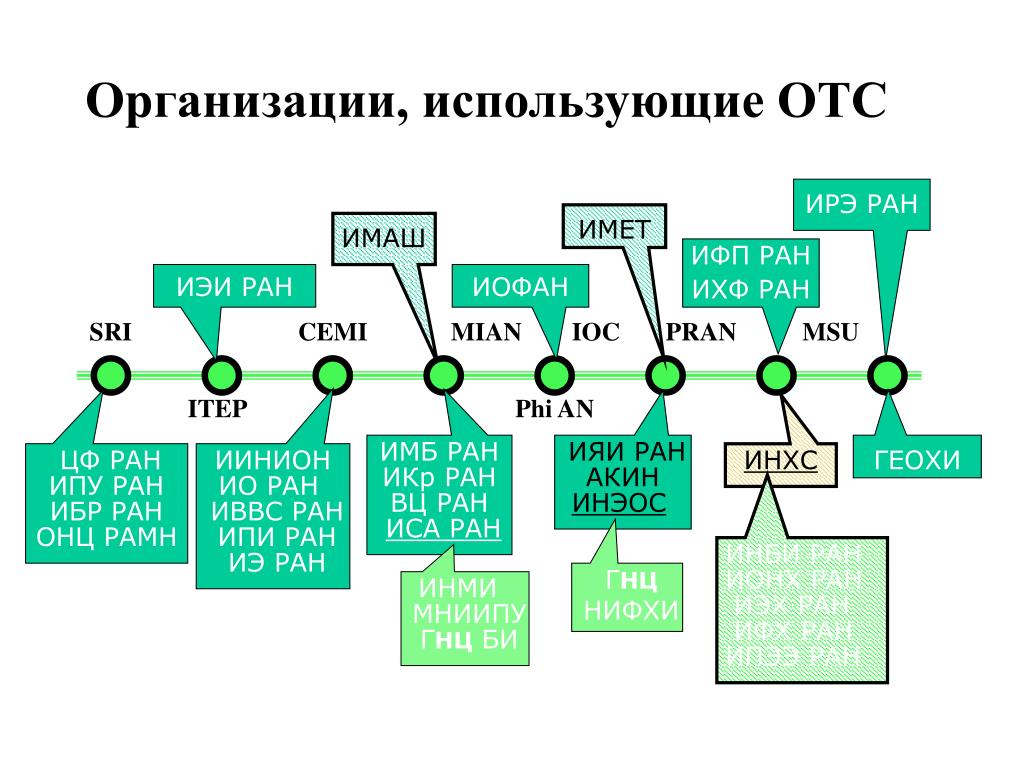

  15. ИРЭ РАН ИМЕТ ИМАШ ИФП РАН ИЭИ РАН ИОФАН ИХФ РАН SRI CEMI MIAN IOC PRAN MSU ITEP Phi AN ИМБ РАН ИЯИ РАН ЦФ РАН ИИНИОН ИНХС ГЕОХИ ИКр РАН АКИН ИПУ РАН ИО РАН ВЦ РАН ИНЭОС ИБР РАН ИВВС РАН ИСА РАН ОНЦ РАМН ИПИ РАН ИНБИ РАН ИЭ РАН ГНЦ НИФХИ ИОНХ РАН ИНМИ ИЭХ РАН МНИИПУ ИФХ РАН ГНЦБИ ИПЭЭ РАН Организации, использующие ОТС

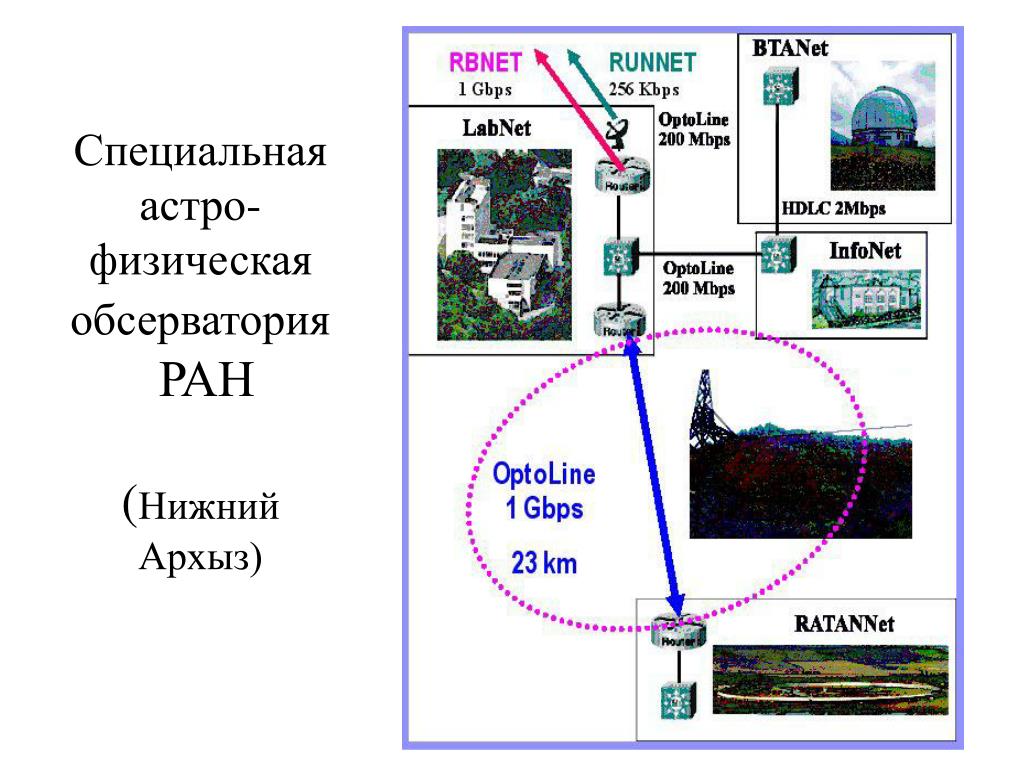

  16. Специальная астро-физическая обсерватория РАН(Нижний Архыз)
