  1. Table opération MT92 Domaine d’emploi Les types de tables Les paramètres Utilisation

  2. Domaine d’emploi • Les tables de décompressionOPERATIONsont extraites des tables MT 92du ministère du travail.

  3. Condition de plongée  Visibilité inf. à 3 m Température air < à 5°C Température eau < à 10°C Courant sup. à 0.5 nœud Houle sup. à 1 m Domaine d’emploi

  4. Equipement  Narguilé Vêtement à volume constant. Masque facial Outil divers Domaine d’emploi

  5. Types d’exercices Initiation et perfectionnement aux travaux sous-marins Recherches diverses Topographie Simulation d’intervention Domaine d’emploi

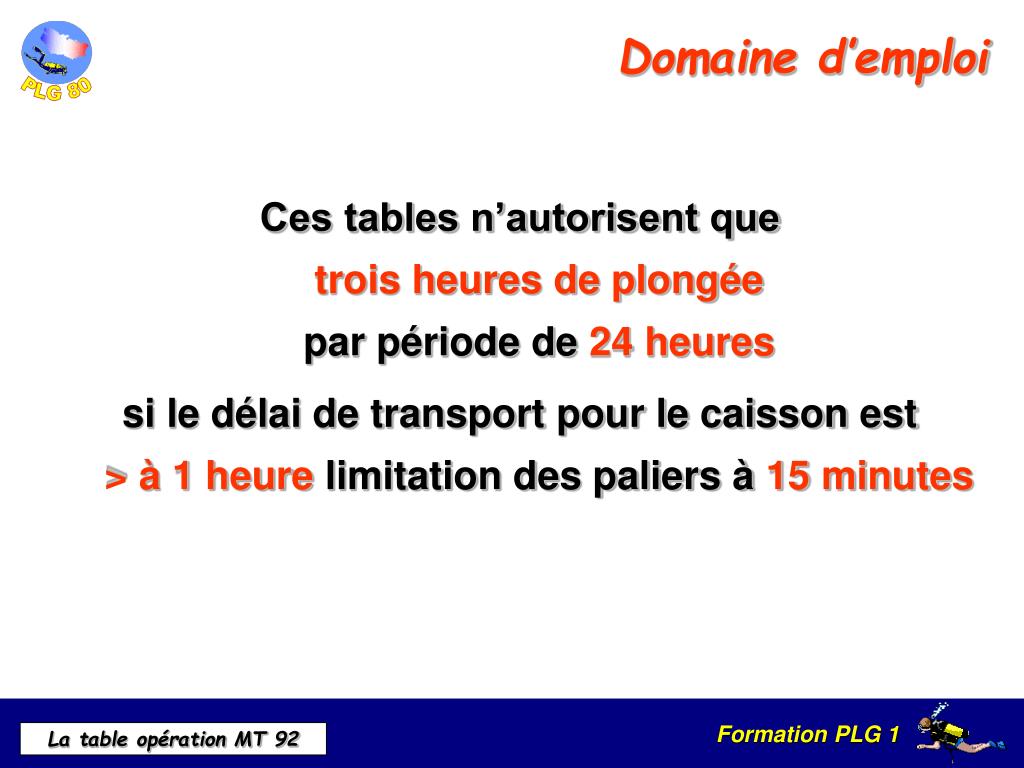

  6. Domaine d’emploi • Ces tables n’autorisent quetrois heures de plongéepar période de24 heures • si le délai de transport pour le caisson est> à 1 heurelimitation des paliers à 15 minutes

  7. Les types de tables • Les tables papiers

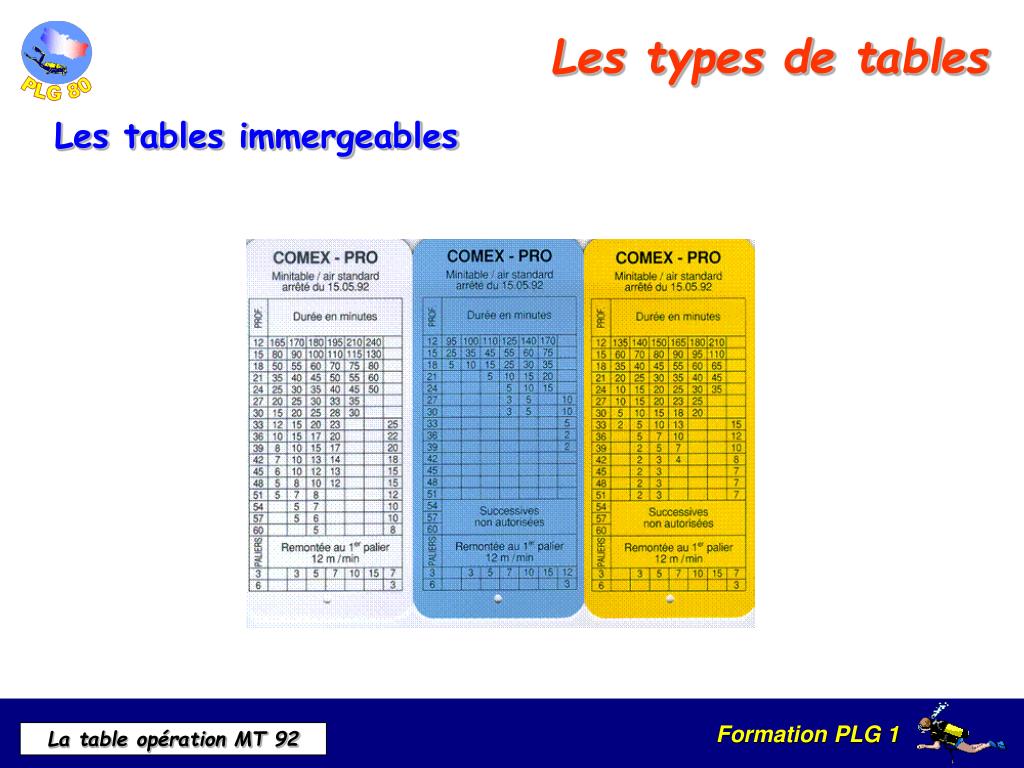

  8. Les types de tables • Les tables immergeables

  9. PROFONDEUR Maxi Atteinte DUREE DE LA PLONGEE Les paramètres • Profondeur et durée HD :

  10. VITESSE DE REMONTEE calculer à 12 m/mn DUREE DE REMONTEE PALIERS TEMPS TOTAL DE REMONTEE Les paramètres • Vitesse de remonté • et paliers HS : Dernière minute du palier

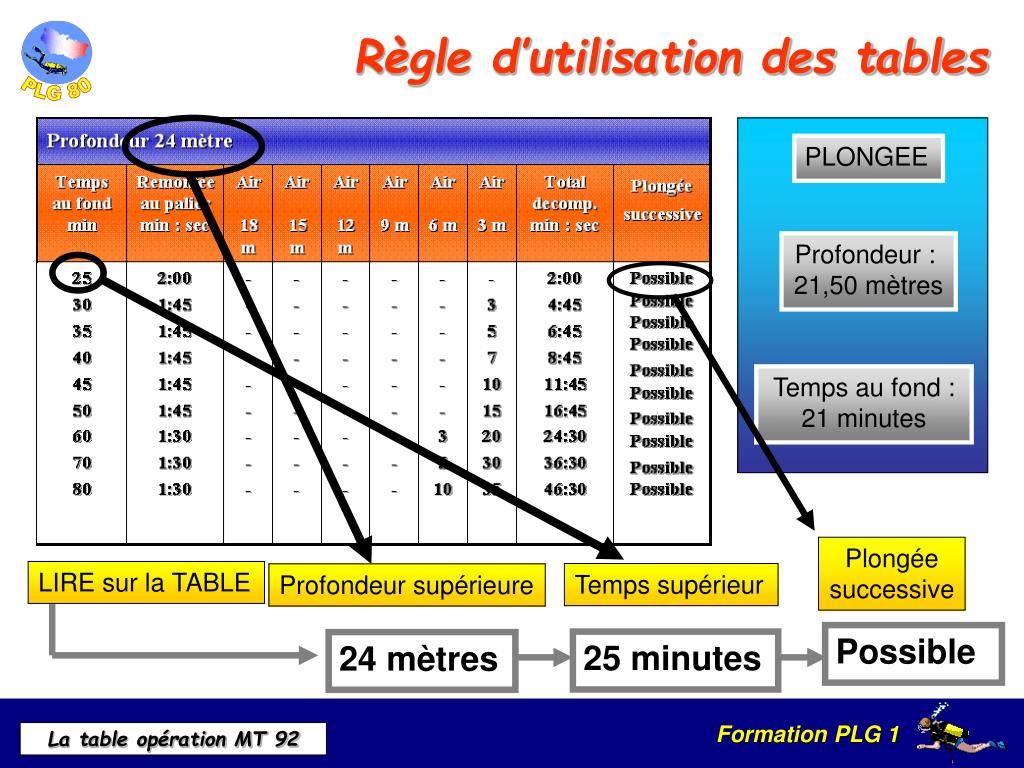

  11. PLONGEE Profondeur : 21,50 mètres Temps au fond : 21 minutes Plongéesuccessive Temps supérieur Profondeur supérieure LIRE sur la TABLE Possible 25 minutes 24 mètres Règle d’utilisation des tables

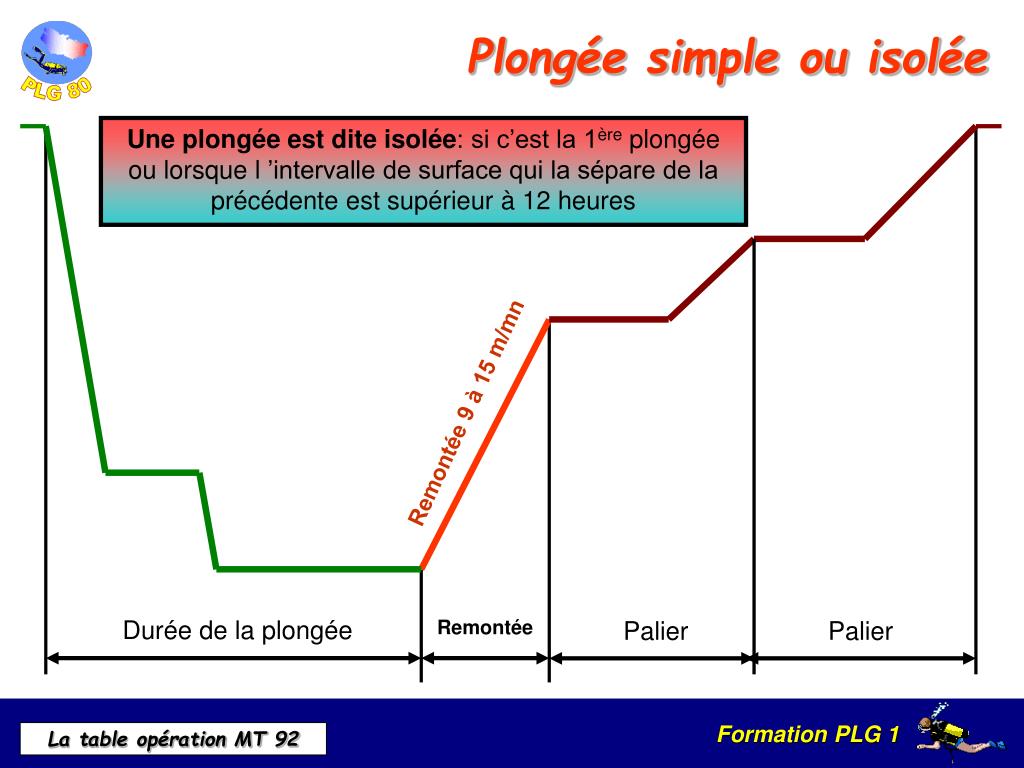

  12. Remontée 9 à 15 m/mn Durée de la plongée Remontée Palier Palier Plongée simple ou isolée Une plongée est dite isolée: si c’est la 1ère plongée ou lorsque l ’intervalle de surface qui la sépare de la précédente est supérieur à 12 heures

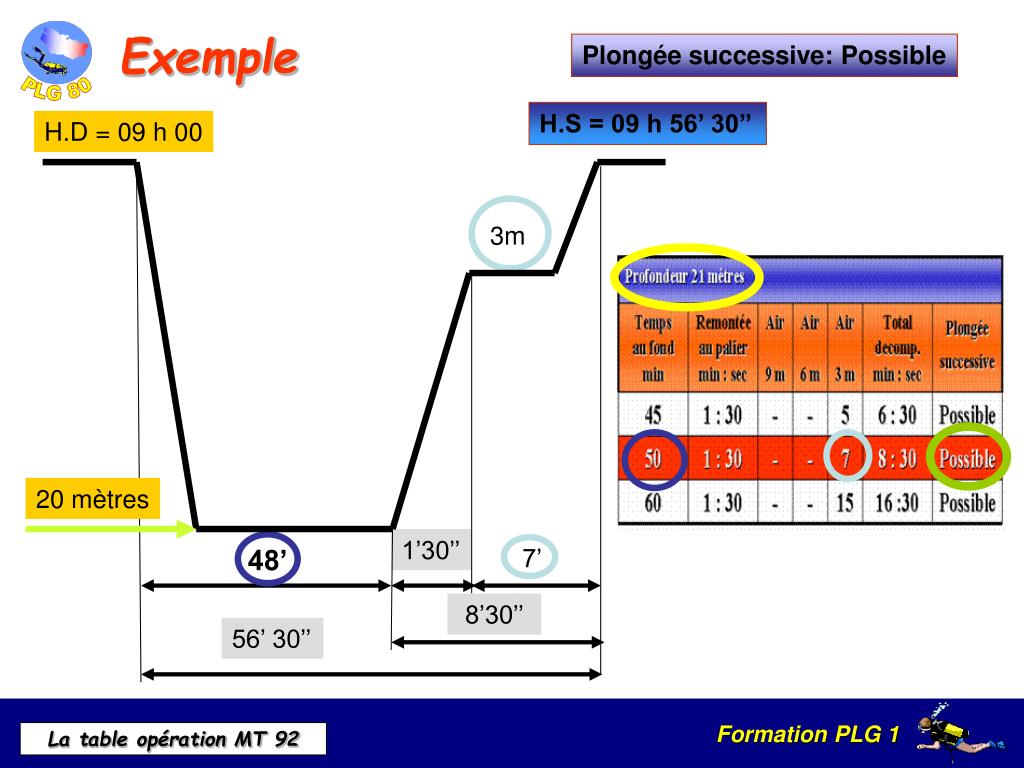

  13. Plongée successive: Possible H.D = 09 h 00 3m 20 mètres 7’ Exemple H.S = 09 h 56’ 30’’ 1’30’’ 48’ 8’30’’ 56’ 30’’

  14. HD HS HD HS Intervalle< à 12 h P2 P1 D1 R Paliers D2 R Paliers première plongée deuxième plongée Plongée successive • Méthode du temps cumulé Durée pour palier 2ème plongée = D1 + D2 Prof MAXI atteinte sur les 2 plongées

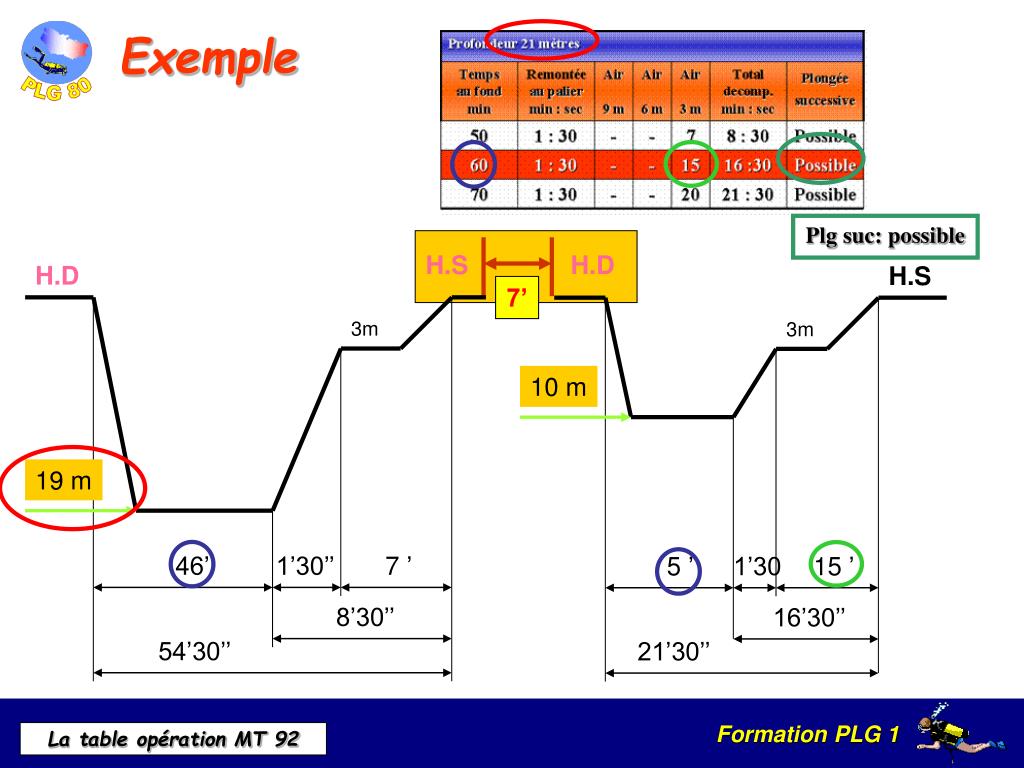

  15. Plg suc: possible H.S H.D H.D H.S 7’ 3m 3m 10 m 19 m 46’ 1’30’’ 7 ’ 5 ’ 1’30 15 ’ 8’30’’ 16’30’’ 54’30’’ 21’30’’ Exemple

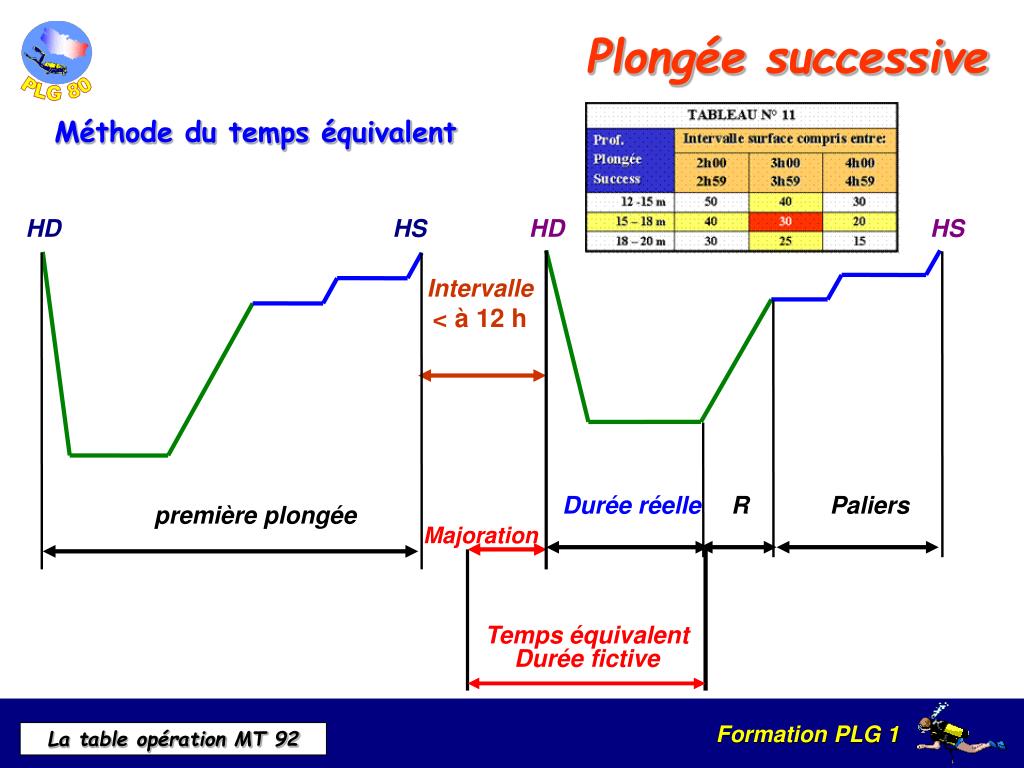

  16. HD HS HD HS Intervalle < à 12 h première plongée Durée réelle R Paliers Majoration Temps équivalent Durée fictive Plongée successive • Méthode du temps équivalent

  17. H.S Plg suc: non H.S H.D 3m H.D 3h08 17 m 3m 19 m 40’ 1’15 7 ’ 30’ 8’15’’ 46’ 1’30’’ 7 ’ 48’15’’ 8’30’’ 54’30’’ Exemple

  18. H.D H.S + Temps de plongée Temps de remontée Temps de plongée Remontée lente Vitesse de remontée inférieure à 9 m/mn

  19. Plg suc: possible H.D : 9 h 00 H.S : 10 h 10 15’ 40’ 15’ 55’ 20 m 70’ Exemple

  20. Remontée rapide HS HD 1/2 Profondeur Profondeur 3’ 5’ 8’ Remontée accidentelle (remontée rapide) Remontée normale avec les paramètres de plongée initiaux Calcul du temps de remontée à partir de la demi profondeur.

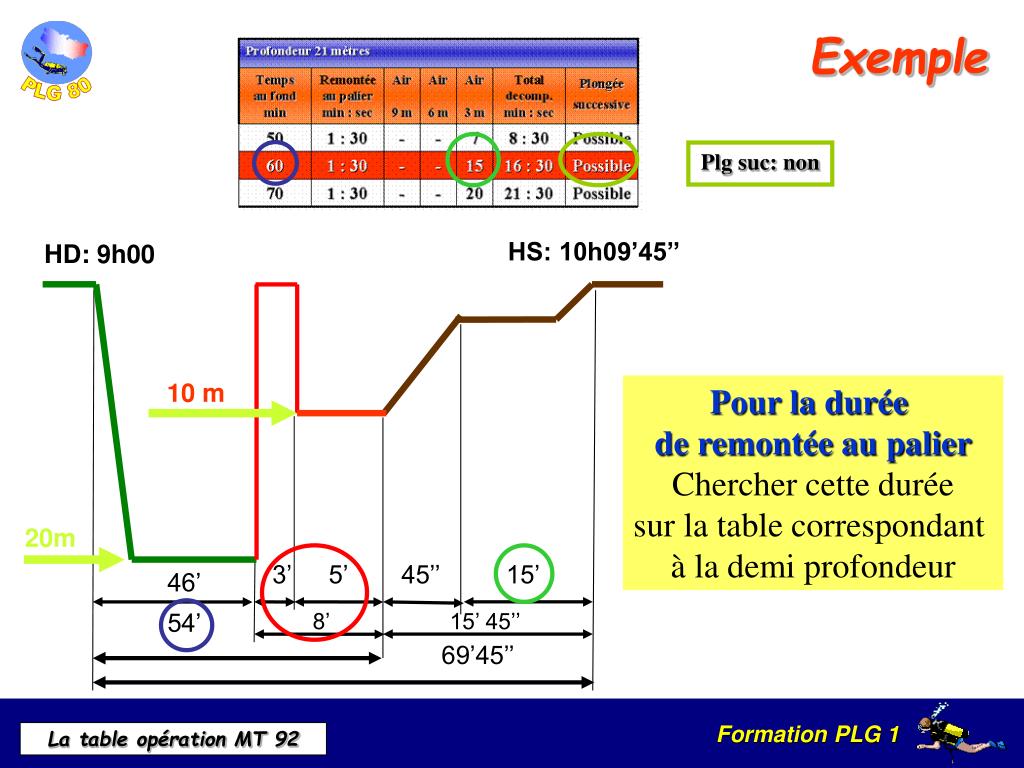

  21. Plg suc: non HD: 9h00 HS: 10h09’45’’ 10 m 3’ 5’ 45’’ 15’ 46’ 20m 54’ 8’ 15’ 45’’ 69’45’’ Exemple Pour la durée de remontée au palier Chercher cette duréesur la table correspondant à la demi profondeur

  22. HS HD 3 minutes MAXI Reprise de tous les paliers de décompression Début du palier Remontée accidentelle (interruption de palier)

  23. Le chef vous propose Au Déjeuner Palier à l’oxygène LES PALIERS A L ’OXYGENE EN PLONGEE • Permet de réduire les temps de décompression • Utilisation des tables air / oxy 6 m. • si rupture alimentation O² - prendre table air (si le temps le permet) • - X 2 durée O² et l’effectuer à l’air

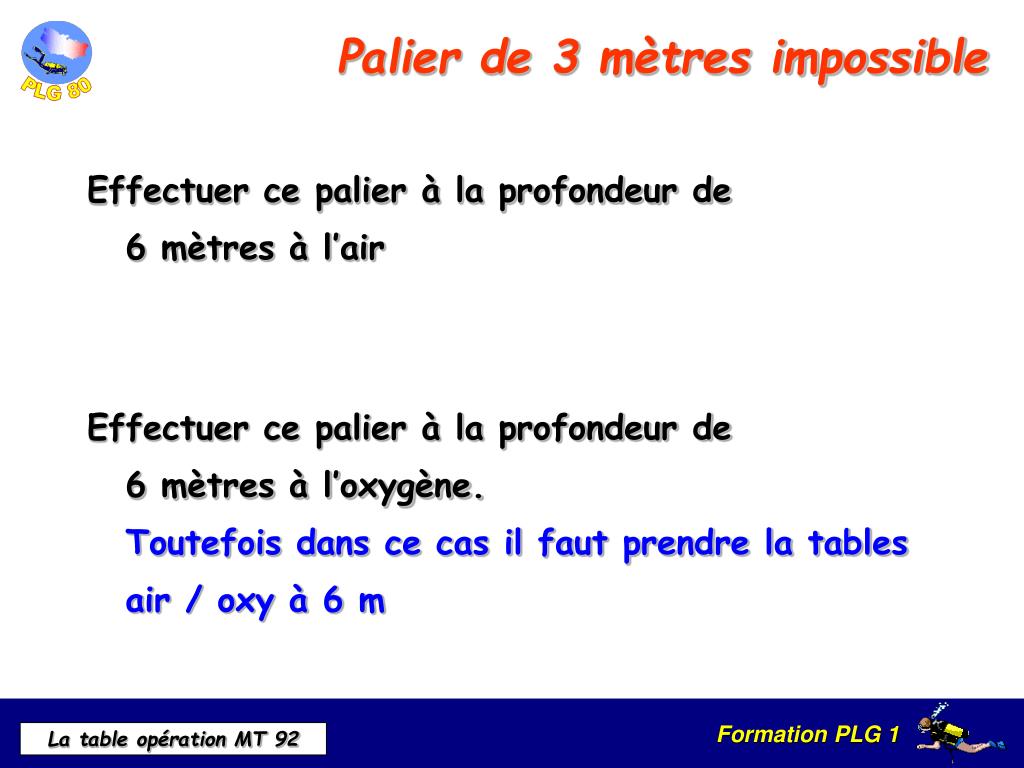

  24. Palier de 3 mètres impossible • Effectuer ce palier à la profondeur de 6 mètres à l’air • Effectuer ce palier à la profondeur de 6 mètres à l’oxygène.Toutefois dans ce cas il faut prendre la tables air / oxy à 6 m

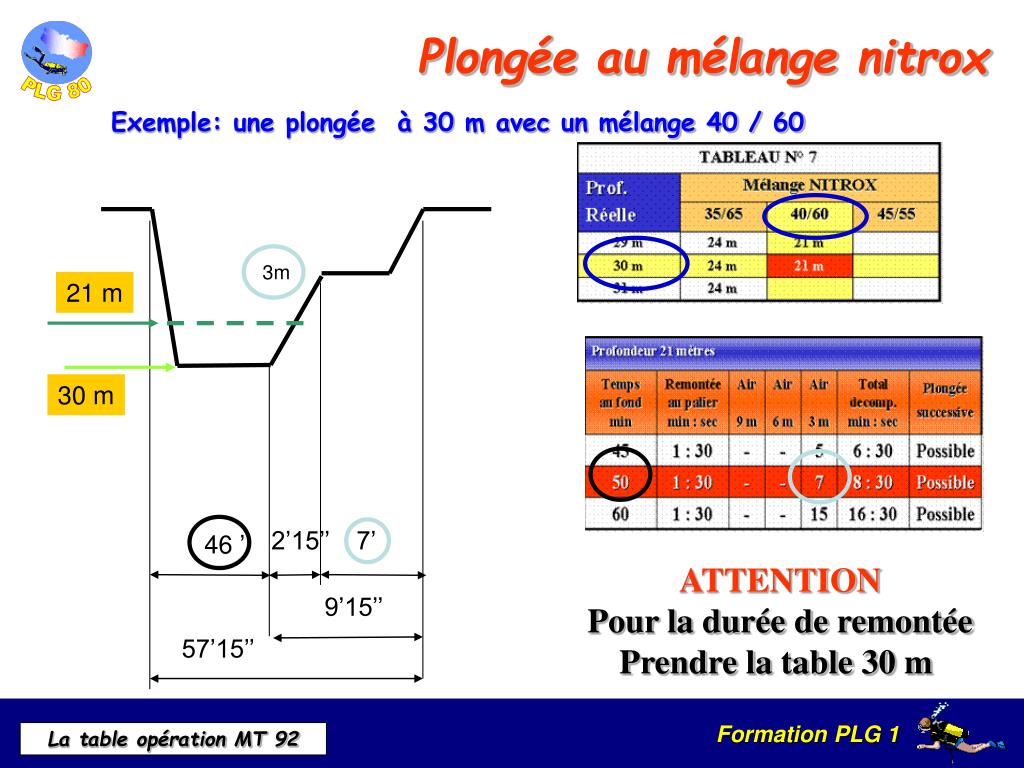

  25. 3m 21 m 30 m 2’15’’ 7’ 46 ’ ATTENTION Pour la durée de remontée Prendre la table 30 m 9’15’’ 57’15’’ Plongée au mélange nitrox Exemple: une plongée à 30 m avec un mélange 40 / 60

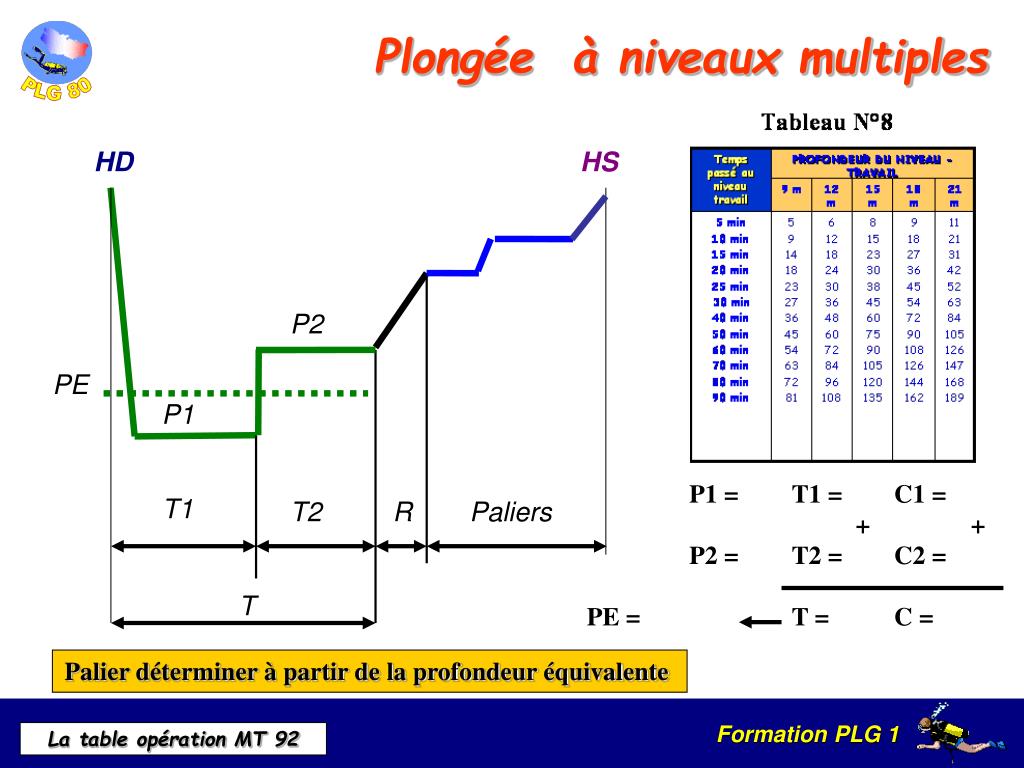

  26. HD HS P1 = T1 = C1 = + + P2 = T2 = C2 = PE = T = C = P2 PE P1 T1 T2 R Paliers T Plongée à niveaux multiples Palier déterminer à partir de la profondeur équivalente

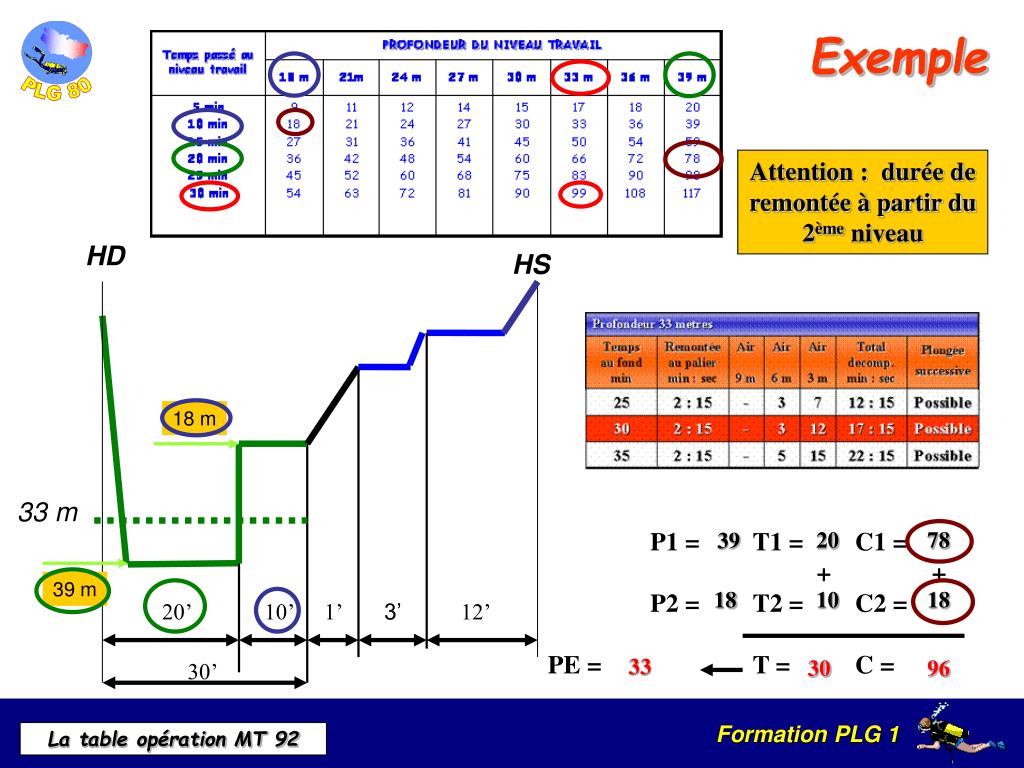

  27. HD HS P1 = T1 = C1 = + + P2 = T2 = C2 = PE = T = C = 18 m 33 m 39 m 20’ 10’ 1’ 3’ 12’ 20 78 39 30’ 18 10 18 33 30 96 Exemple Attention : durée de remontée à partir du 2ème niveau

  28. 3m 19 m 21 m 7’ 46 ’ 1’30’’ 8’30’’ 57’15’’ Plongée en altitude Exemple: une plongée dans un lac à 400 m d’altitude

  29. Le chef vous propose Au Déjeuner Plongée dans la bentonite UNE PLONGEE DANS LA BENTONITE • Déterminer la densité • déterminer la profondeur réelle • consulter le tableau n° 10 pour déterminer la profondeur équivalente • Utiliser cette profondeur équivalentepour sélectionner la table
