任务17 串行口送显60秒计数器

4学时


17 60

1.完成串并转换接口74LS164与单片机的接口设计

2.完成60秒计数器设计

3.掌握串行发送BCD显示段码的编程控制方法

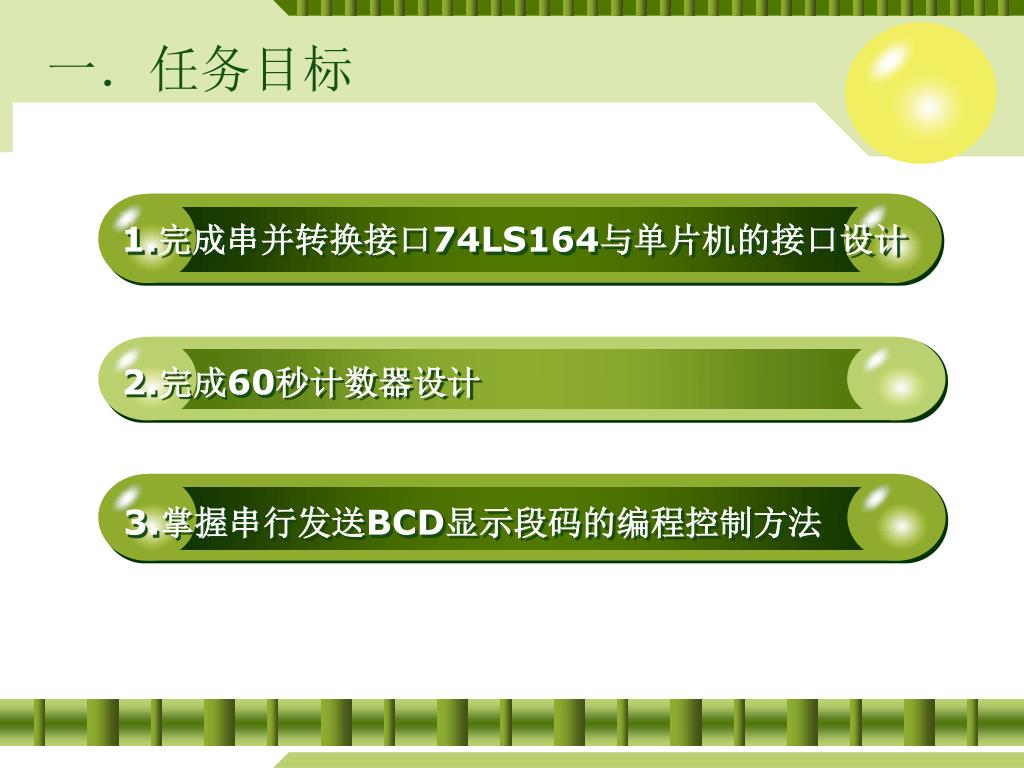

一.任务目标


17 60

二.任务要求

用定时计数器产生1s的信号实现60进制计数器,并将计数器的结果适时地发送到与串行口相连的74LS164外接的2位BCD数码管显示。


17 60

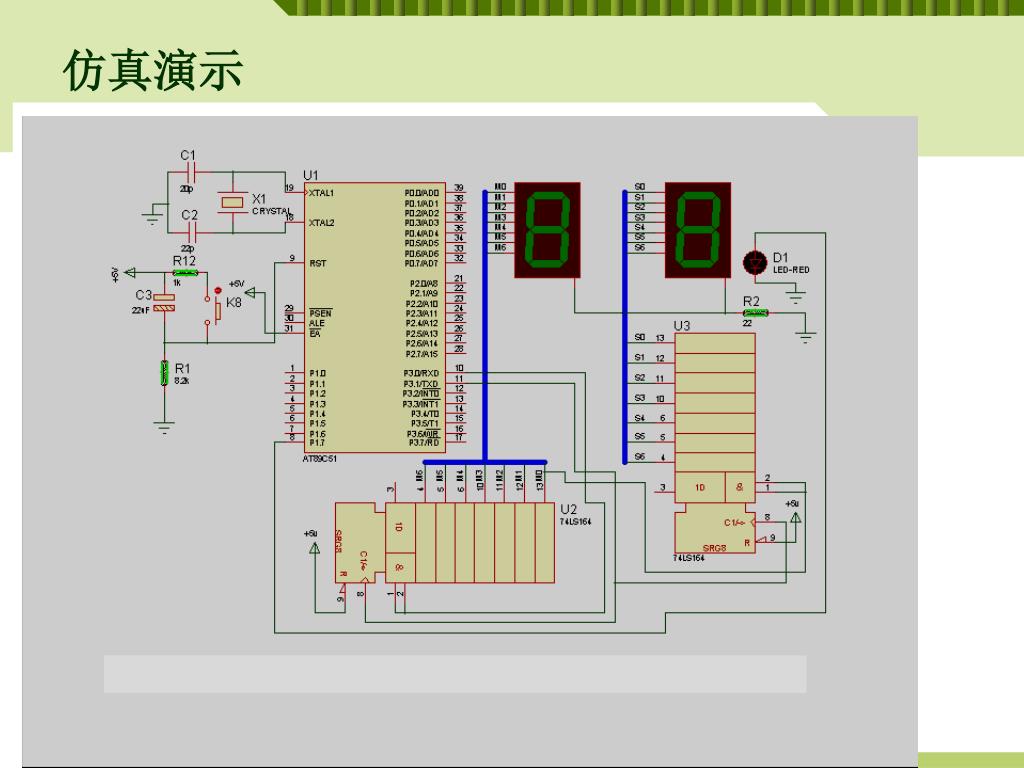

仿真演示


17 60

三. 相关知识

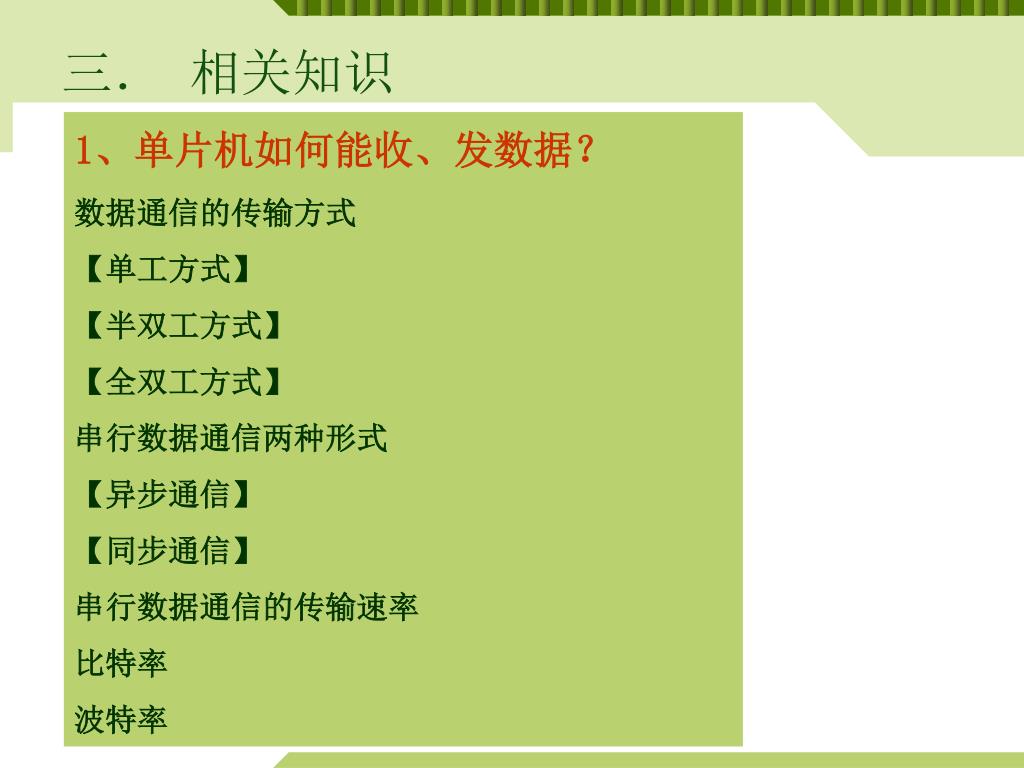

1、单片机如何能收、发数据?

数据通信的传输方式

【单工方式】

【半双工方式】

【全双工方式】

串行数据通信两种形式

【异步通信】

【同步通信】

串行数据通信的传输速率

比特率

波特率


17 60

2、51单片机的串行口结构与工作原理

数据缓冲器SBUF

发送指令:MOV SBUF,A

接收数据指令:MOV A,SBUF

输入移位寄存器

外界数据通过引脚RXD(P3.0:串行数据接收端)输入。输入数据首先逐位进入输入移位寄存器,由串行数据转变为并行数据,然后在进入接收SBUF。

串行口控制寄存器SCON

串行口控制寄存器SCON主要用于串行通信的方式选择、接收和发送控制,并可以反映串行口的工作状态


17 60

51单片机的串行口结构与工作原理

SCON.7和SCON.6位 SM0和SM1——串行方式选择位

SCON.5位 SM2——多机通信控制位

SCON.4位 REN——允许串行接收位

SCON.3位 TB8——发送数据的第9位

SCON.2位 RB8——接收数据的第9位

SCON.1位 TI——发送中断标志位

SCON.0位 RI——接收中断标志位


17 60

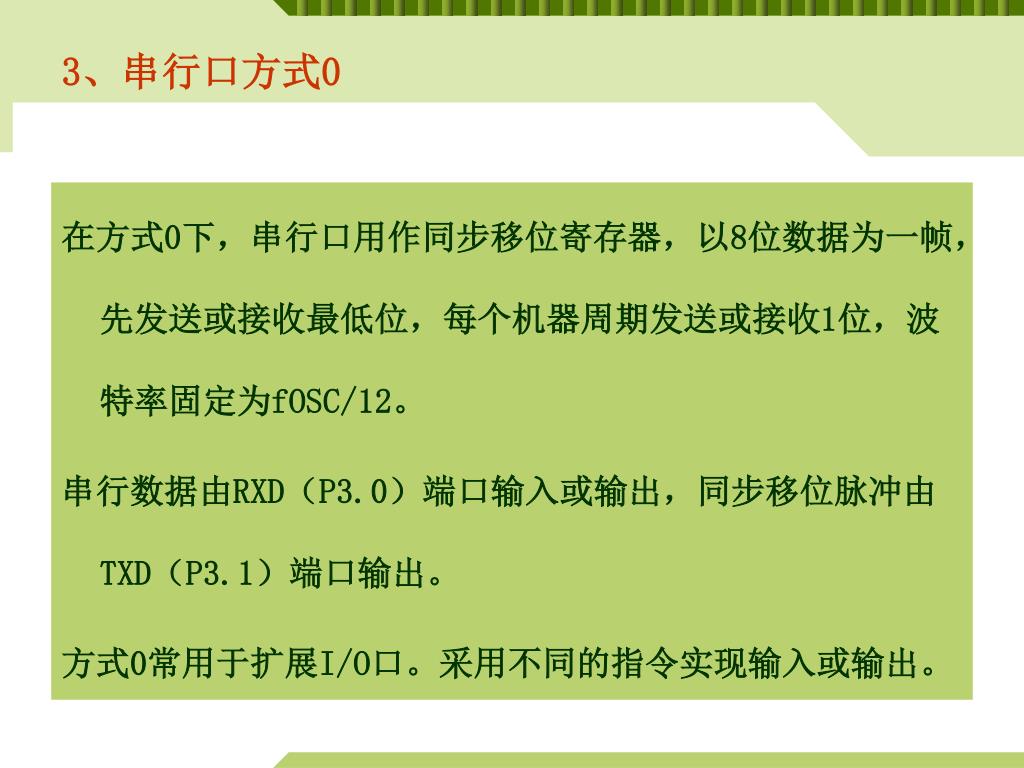

3、串行口方式0

在方式0下,串行口用作同步移位寄存器,以8位数据为一帧,先发送或接收最低位,每个机器周期发送或接收1位,波特率固定为fOSC/12。

串行数据由RXD(P3.0)端口输入或输出,同步移位脉冲由TXD(P3.1)端口输出。

方式0常用于扩展I/O口。采用不同的指令实现输入或输出。


17 60

串行口方式0

(1)发送

执行指令:MOV SBUF, A

(2)接收

准备接收数据时,先用指令把REN置1,使串行口允许接收数据;然后执行指令:

MOV A, SBUF


17 60

四、任务分析

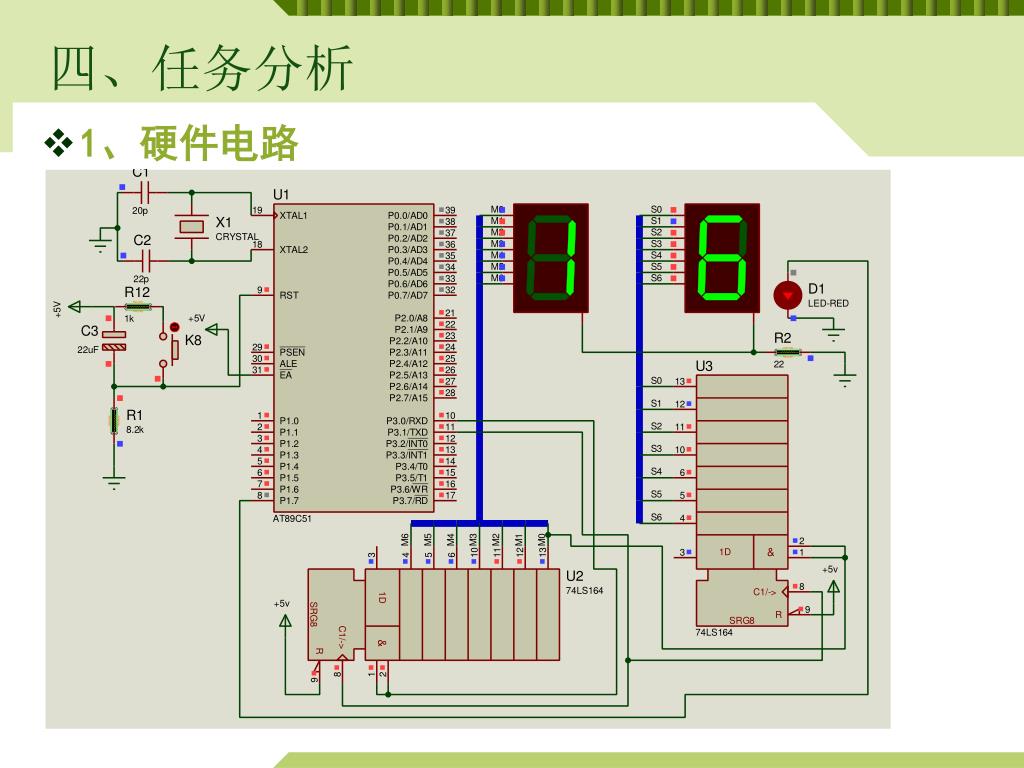

1、硬件电路


17 60

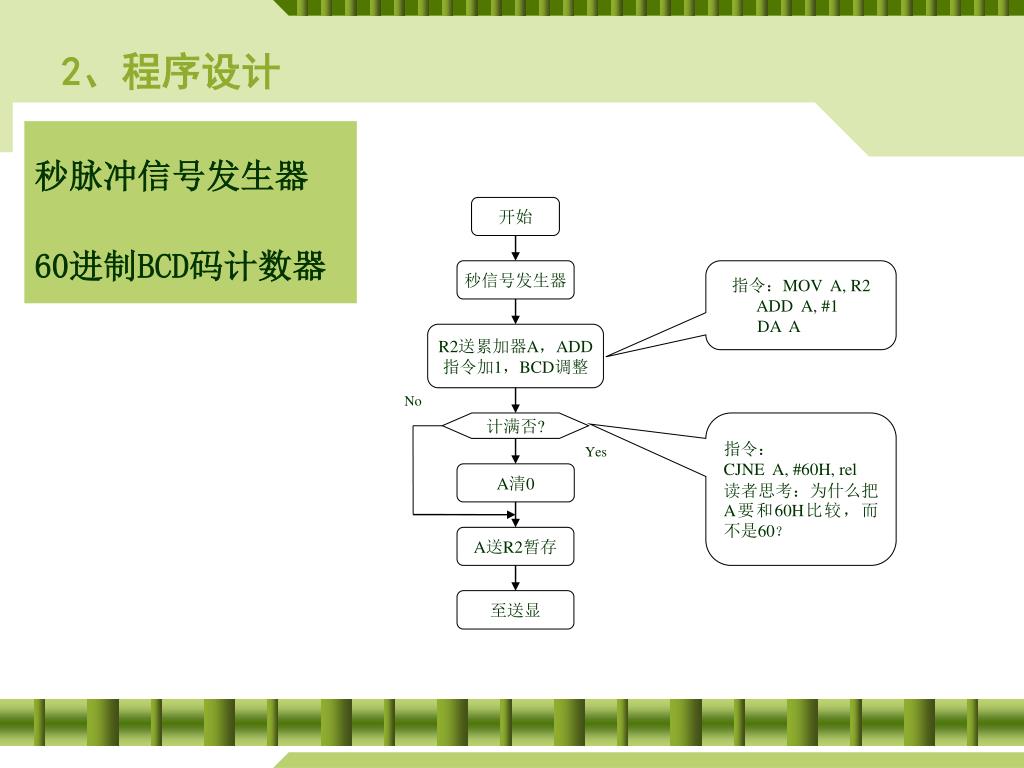

开始

秒信号发生器

指令:MOV A, R2

ADD A, #1

DA A

R2送累加器A,ADD指令加1,BCD调整

No

计满否?

指令:

CJNE A, #60H, rel

读者思考:为什么把A要和60H比较,而不是60?

Yes

A清0

A送R2暂存

至送显

2、程序设计

秒脉冲信号发生器

60进制BCD码计数器


17 60

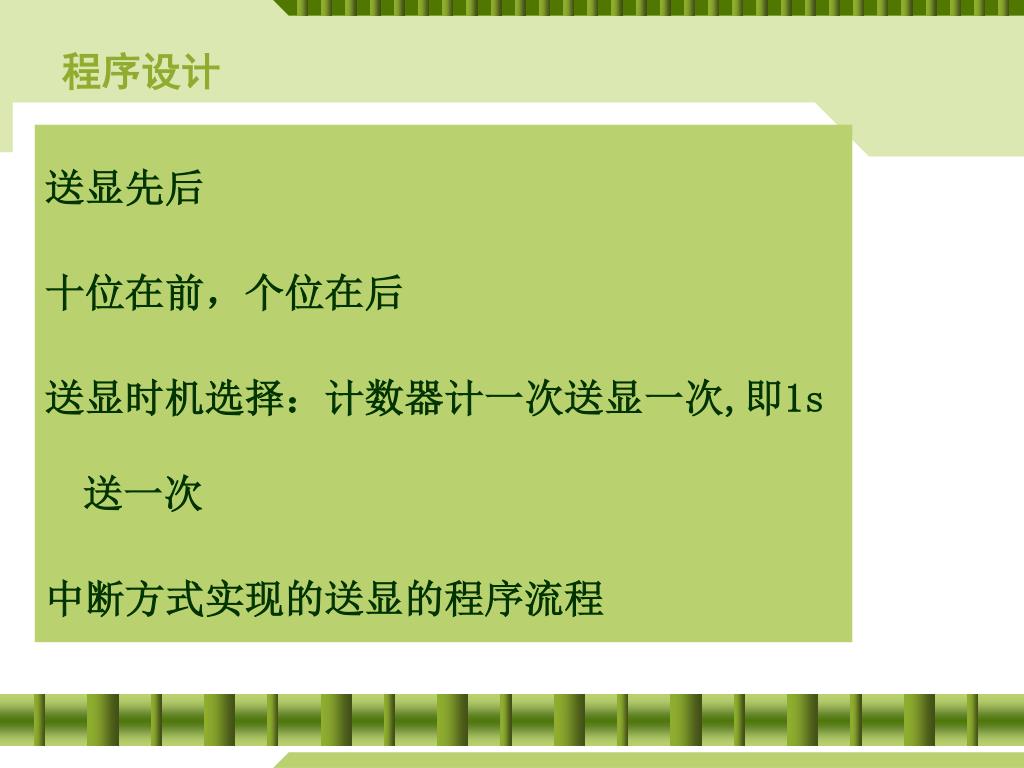

程序设计

送显先后

十位在前,个位在后

送显时机选择:计数器计一次送显一次,即1s送一次

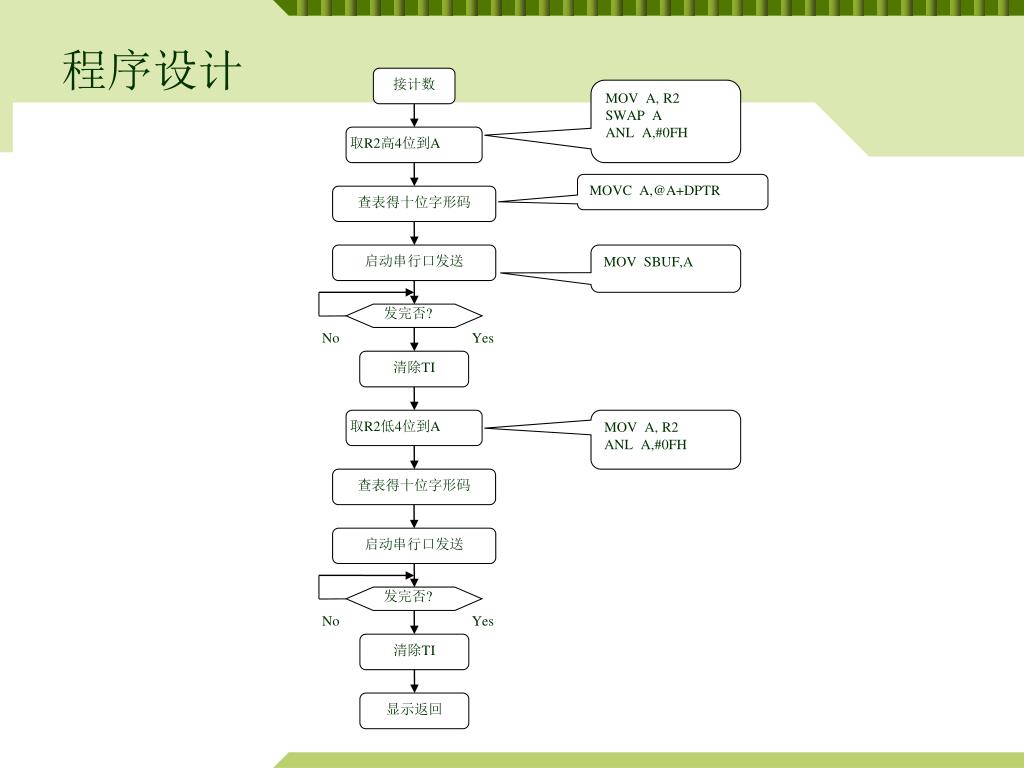

中断方式实现的送显的程序流程


17 60

接计数

MOV A, R2

SWAP A

ANL A,#0FH

取R2高4位到A

MOVC A,@A+DPTR

查表得十位字形码

启动串行口发送

MOV SBUF,A

发完否?

No

Yes

清除TI

取R2低4位到A

MOV A, R2

ANL A,#0FH

查表得十位字形码

启动串行口发送

发完否?

No

Yes

清除TI

显示返回

程序设计


17 60

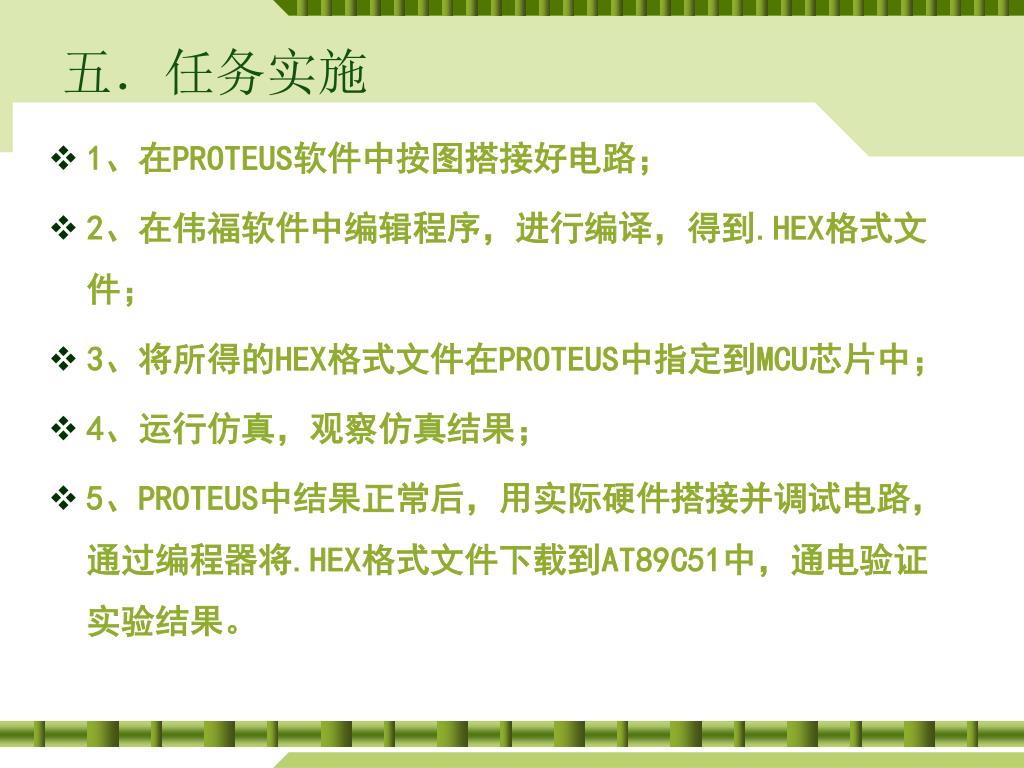

五.任务实施

  • 1、在PROTEUS软件中按图搭接好电路;

  • 2、在伟福软件中编辑程序,进行编译,得到.HEX格式文件;

  • 3、将所得的HEX格式文件在PROTEUS中指定到MCU芯片中;

  • 4、运行仿真,观察仿真结果;

  • 5、PROTEUS中结果正常后,用实际硬件搭接并调试电路,通过编程器将.HEX格式文件下载到AT89C51中,通电验证实验结果。


17 60

六、任务总结

  • 任务回顾

  • 课后作业

  • 思考题


17 60

Thank you!
