Presentation Transcript


Dostavba kanaliza n s t a kanaliza n p pojky

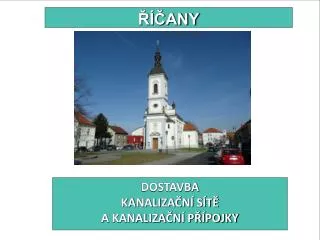

DOSTAVBA KANALIZAČNÍ SÍTĚA KANALIZAČNÍ PŘÍPOJKY

ŘÍČANY


Dostavba kanaliza n s t a kanaliza n p pojky

OBSAH PREZENTACE

  • Úvod

  • Koncepce navrženého řešení

  • Postup prací

  • Pasportizace

  • Závěr


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Veřejné zasedání 28. a 29.2. 2012

  • Všichni majitelé nemovitostí byli pozváni na dnešní veřejné jednání jehož náplní je:

  • Seznámení s projektem kanalizace

  • Seznámení s projektem kanalizačních přípojek

  • Představení dalšího postupu


Dostavba kanaliza n s t a kanaliza n p pojky

– řešitelský tým

ÚVOD

OBJEDNATEL:

Město Říčany

  • starosta:Mgr. Vladimír Kořen

ZHOTOVITEL PROJEKTU KANALIZACE:

HYDROPROJEKT CZ, a.s.

ZHOTOVITEL PROJEKTU PŘÍPOJEK:

Vodohospodářský rozvoj a výstavba a.s.

  • Koordinace projektu přípojek:Ing. Mgr. Pavel Dvořák

  • Pracovní tým: Ing. Tomáš Grim

    Ing. Jana Řeháková

ZHOTOVITEL PROJEKTU KANALIZACE:

Sdružení Říčany

(PSVS, a.s., KVIS Pardubice, a.s.)

  • Stavbyvedoucí:Radek Němec

PROVOZOVATEL:

1. SČV, a.s.


Dostavba kanaliza n s t a kanaliza n p pojky

ÚVOD – průběh prací

Dostavba kanalizace Říčany

Dokumentace pro stavební povolení – HDP a.s.

říjen 2010

SP VYDÁNO

Projekt kanalizačních přípojek – VRV a.s.

předpoklad 06/2012

Probíhá

Zhotovitel veřejné kanalizace – PSVS (02/2012)

pasportizace stávajícího stavu 03/2012 – 2013

  • realizace uličních řadů 05/2012 – 12/2013

  • realizace veřejných částí přípojeksoučasně s řady

  • realizace domovních částí přípojek individuálně

Bude probíhat


Dostavba kanaliza n s t a kanaliza n p pojky

OBSAH PREZENTACE

  • Úvod

  • Koncepce navrženého řešení

  • Postup prací

  • Pasportizace

  • Závěr


Dostavba kanaliza n s t a kanaliza n p pojky

KONCEPCE NAVRŽENÉHO ŘEŠENÍ

6

9

1+2+3

10

4

8

5

1

2

3

4

5

7

8

9

10

6

7

HARMONOGRAM –

LOKALITY 7, 8, 9

(od května 2012)

LOKALITY 3*, 4*, 5, 10*

(do konce roku 2012)

LOKALITY 1, 2, *3, *4, 6, *10

(do konce roku 2013)


Dostavba kanaliza n s t a kanaliza n p pojky

KONCEPCE NAVRŽENÉHO ŘEŠENÍ

  • Gravitační kanalizace

    • celková délka cca 7,5 km

    • materiál PP

    • profily DN 200-300

    • hloubka uložení cca 2,0 – 3,0 m

  • Tlaková kanalizace

    • celková délka cca 3,1 km

    • materiál PE profily D 80-50

    • hloubka uložení cca 1,7 m

  • Domovní přípojky

    • celková délka na veřejném pozemku (odhad):

      • 2,1 km (1,6 km gravitační a 0,5 km tlakové)

    • materiál PP/PVC, PE

    • profil DN 150, D 40


Dostavba kanaliza n s t a kanaliza n p pojky

KONCEPCE NAVRŽENÉHO ŘEŠENÍ

KANALIZAČNÍ PŘÍPOJKY

  • Samostatná stavba kan. přípojky je tvořená úsekem potrubí od vyústění vnitřní kanalizace stavby nebo odvodňovaného pozemku k zaústění do stokové sítě.

  • Kanalizační přípojka není vodním dílem.

  • Vlastník kanalizační přípojkyje povinen zajistit, aby kanalizační přípojka byla provedena jako vodotěsná a tak, aby nedošlo ke zmenšení průtočného profilu stoky, do které je zaústěna.

  • Opravy a údržby kan. přípojek uložených v pozemcích, které tvoří veřejné prostranství, zajišťuje provozovatel ze svých provozních nákladů.

  • Obecní úřad může v přenesené působnosti rozhodnutím uložit vlastníkům stavebního pozemku nebo staveb, na kterých vznikají, nebo mohou vznikat, odpadní vody, povinnost připojit se na kanalizaci v případech, kdy je to technicky možné.


Dostavba kanaliza n s t a kanaliza n p pojky

KONCEPCE NAVRŽENÉHO ŘEŠENÍ

PRINCIP GRAVITAČNÍ KANALIZACE

  • Přípojka gravitační kanalizace

STÁVAJÍCÍ

ODPAD

NOVÁ KANALIZAČNÍ

PŘÍPOJKA

REVIZNÍ ŠACHTA

(POUZE PŘI DLOUHÉ PŘÍPOJCE, PŘI ZMĚNĚ SMĚRU, LOMU, POŽADAVKU PROVOZOVATELE)

ULIČNÍ STOKA


Dostavba kanaliza n s t a kanaliza n p pojky

KONCEPCE NAVRŽENÉHO ŘEŠENÍ

PRINCIP TLAKOVÉ KANALIZACE

  • Přípojka tlakové kanalizace

GRAVITAČNÍ

PŘÍPOJKA

Z DOMU

hl. cca 2 m

DOMOVNÍ ČERPACÍ STANICE

Ø cca. 1 m

TLAKOVÁ KANALIZAČNÍ PŘÍPOJKA

ULIČNÍ ŘAD TLAKOVÉ KANALIZACE


Dostavba kanaliza n s t a kanaliza n p pojky

OBSAH PREZENTACE

  • Úvod

  • Koncepce navrženého řešení

  • Postup prací

  • Pasportizace

  • Závěr


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Formuláře a smlouvy

  • Každý majitel nemovitosti obdrží /obdržel následující dokumenty:

    • Průvodní dopis

    • Situace s vlastní nemovitostí

    • Plná moc

    • Souhlas s vydáním územního souhlasu a vstupem na pozemky“, přes které bude kanalizační přípojka vedena

    • Smlouva o smlouvě budoucí o zřízení věcného břemene s Městem Říčany – při přebírání Územního souhlasu a projektu kanalizační přípojky na Městském úřadě

    • Smlouva o zřízení věcného břemene - po realizaci kanalizační přípojky


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Formuláře a smlouvy

  • Průvodní dopis


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Formuláře a smlouvy

  • Situace

  • s vlastní nemovitostí


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Formuláře a smlouvy

  • Plná moc

  • pověřující město zajištěním zhotovení a projednání projektu kanalizační přípojky pro Vaši nemovitost


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Formuláře a smlouvy

  • Souhlas s vydáním územního souhlasu a vstupem na pozemky“, přes které bude kanalizační přípojka vedena


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Situace přípojky

  • Zaslání zakreslené situace

  • Telefonický kontakt

  • Obchůzka zástupců projektanta po vyžádání, po jednotlivých nemovitostech (únor – březen 2012)

    • Zakreslení trasy kanalizační přípojky

    • Na základě tohoto zákresu bude možné identifikovat dotčené pozemky

    • Převzetí podepsaných plných mocí, souhlasů


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Situace přípojky

  • Zakreslení trasy kanalizační přípojky


Dostavba kanaliza n s t a kanaliza n p pojky

POSTUP PRACÍ

Plná moc a Souhlas

  • Plná moc:

    • Udělení „Plné moci“ obci pro zajištění projektové dokumentace přípojky a podání žádosti na stavebním úřadu.

  • Souhlas:

    • Podepsání „Souhlasu s vydáním územního souhlasu a vstupem na pozemky“, přes které bude kanalizační přípojka vedena

  • stavebník

    (nejčastěji majitel nemovitosti)

    majitel/é

    (dotčené nemovitosti)


    Dostavba kanaliza n s t a kanaliza n p pojky

    POSTUP PRACÍ

    Plná moc a Souhlas

    Udělení „Plné moci“ Obci pro zajištění projektové dokumentace přípojky a podání žádosti na Stavebním úřadu

    Jan Novák ŘÍČANY

    Jan Novák 12.2.1960


    Dostavba kanaliza n s t a kanaliza n p pojky

    POSTUP PRACÍ

    Plná moc a Souhlas

    • Podepsání „Souhlasu s vydáním územního rozhodnutí a vstupem na pozemky“, přes které bude kanalizační přípojka vedena


    Dostavba kanaliza n s t a kanaliza n p pojky

    OBSAH PREZENTACE

    • Úvod

    • Koncepce navrženého řešení

    • Postup prací

    • Pasportizace

    • Závěr


    Dostavba kanaliza n s t a kanaliza n p pojky

    PASPORTIZACE

    Zhotovitel - PSVS a KVIS

    • Zástupci zhotovitelských firem provedou následující činnosti před zahájením stavby kanalizace

      • Pasportizace jednotlivých objektů

      • Pasportizace jednotlivých kanalizačních přípojek

      • Pasportizace domovních studní.

      • Pasportizace komunikací dotčených stavbou a používaných vozidly stavby


    Dostavba kanaliza n s t a kanaliza n p pojky

    PASPORTIZACE

    Zhotovitel - PSVS a KVIS

    • Pasportizace jednotlivých objektů

    Jedná se o fyzickou prohlídka, pověřenou osobou dodavatele, jednotlivých nemovitostí a jejich sklepů, a to včetně příslušné fotodokumentace s ohledem na výskyt podzemní vody a skalního podloží v dané lokalitě. (Objekty v havarijním stavu budou posouzeny statikem.)

    Tento dokument bude vytištěn a podepsán ze strany dodavatele a majitele nemovitosti.

    • Pasportizace jednotlivých kanalizačních přípojek

    Na místě samém bude upřesněna poloha nově budované přípojky, upřesněna dimenze, hloubka napojení (u tlakových přípojek upřesněno místo pro čerpací stanici a pro připojení elektro přívodu k technologickému rozvaděči).

    Tento dokument bude vytištěn a podepsán ze strany dodavatele a majitele nemovitosti. Majitel nemovitosti bere na vědomí, že následné změny provedené po pokládce potrubí bude majitel plně hradit zhotoviteli.

    • Pasportizace domovních studní

    Jedná se o fyzickou prohlídku (pověřenou osobou dodavatele-hydrogeolog) jednotlivých studní v prostoru stavby (i blízkém okolí). Bude provedeno zaměření hladiny podzemní vody před zahájením prací. Na některých studních určených hydrogeologem budou osazena měřidla, která budou snímat pohyb hladiny v průběhu stavby i s ohledem na roční období.

    • Pasportizace komunikací

    Dokumentace stavu všech komunikací dotčených stavbou s technickým popisem a video záznamem.

    Tyto jednotlivé dokumenty budou vyhotoveny min. ve dvou vyhotoveních ( 1x dodavatel a 1x majitel nemovitosti, (části týkající se investora- Město Říčany).


    Dostavba kanaliza n s t a kanaliza n p pojky

    OBSAH PREZENTACE

    • Úvod

    • Koncepce navrženého řešení

    • Postup prací

    • Pasportizace

    • Závěr


    Dostavba kanaliza n s t a kanaliza n p pojky

    ZÁVĚR

    DISKUZE


    Dostavba kanaliza n s t a kanaliza n p pojky

    6

    9

    1+2+3

    10

    4

    8

    5

    1

    2

    3

    4

    5

    7

    8

    9

    10

    6

    7

    LOKALITY 7, 8, 9

    (od května 2012)

    LOKALITY 3, 4, 5, 10

    (do konce roku 2012)

    LOKALITY 3, 4, 10, 1, 2, 6

    (do konce roku 2013)
