空调保修设备使用培训. 斯必克 (SPX) 校企合作项目组. 荧光式检漏仪( 16350 ). 滤光镜. 射灯. 清洗剂. 荧光剂. 注射枪. 阀门接头. 注射管. 荧光式检漏仪( 16350 ). 用途: 对空调制冷系统进行检漏 注意事项: 荧光剂瓶装到位(活塞一端为反螺纹) 注射前确认空调管路无压力 注射时推进 1 格刻度(荧光剂瓶壁有刻度标记). 荧光式检漏仪( 16350 ). 操作说明 1 、将荧光剂瓶装在注射枪和注射管之间

Download Presentation

空调保修设备使用培训

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3730847

空调保修设备使用培训

斯必克(SPX)校企合作项目组


3730847

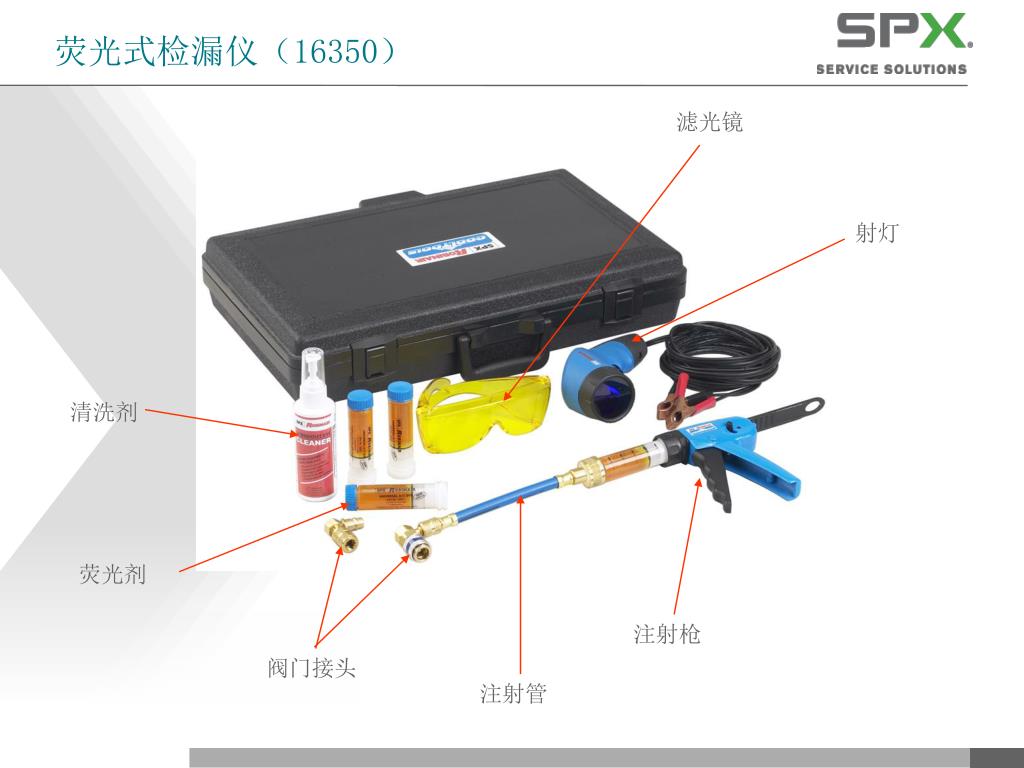

荧光式检漏仪(16350)

滤光镜

射灯

清洗剂

荧光剂

注射枪

阀门接头

注射管


16350

荧光式检漏仪(16350)

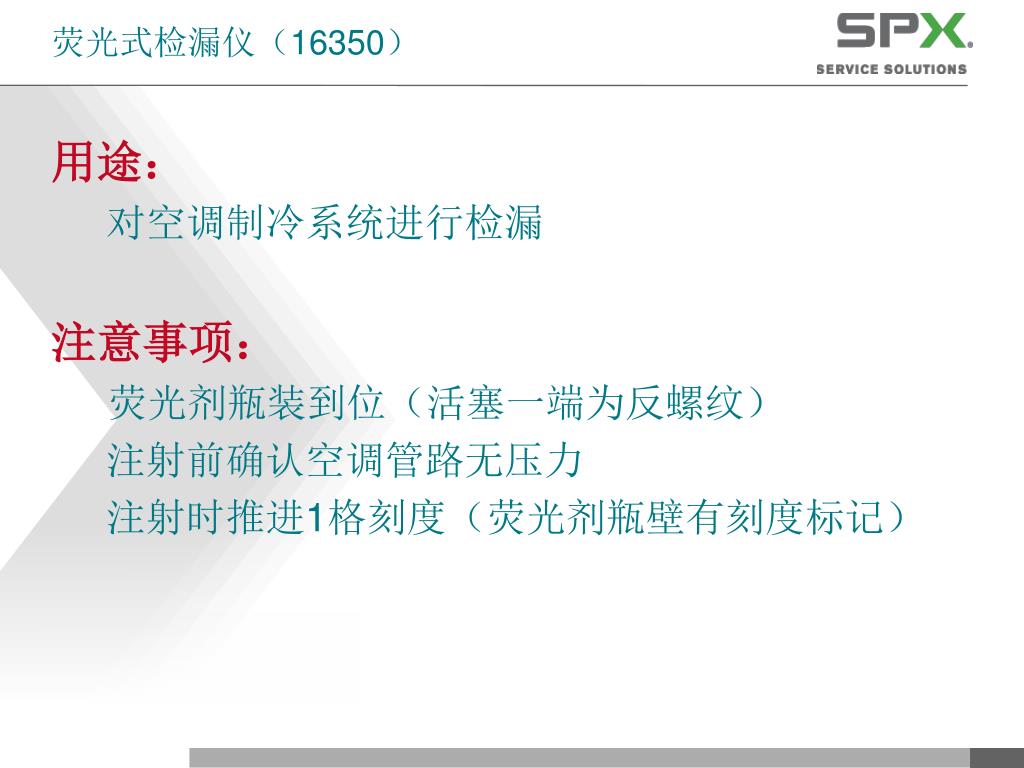

用途:

对空调制冷系统进行检漏

注意事项:

荧光剂瓶装到位(活塞一端为反螺纹)

注射前确认空调管路无压力

注射时推进1格刻度(荧光剂瓶壁有刻度标记)


163501

荧光式检漏仪(16350)

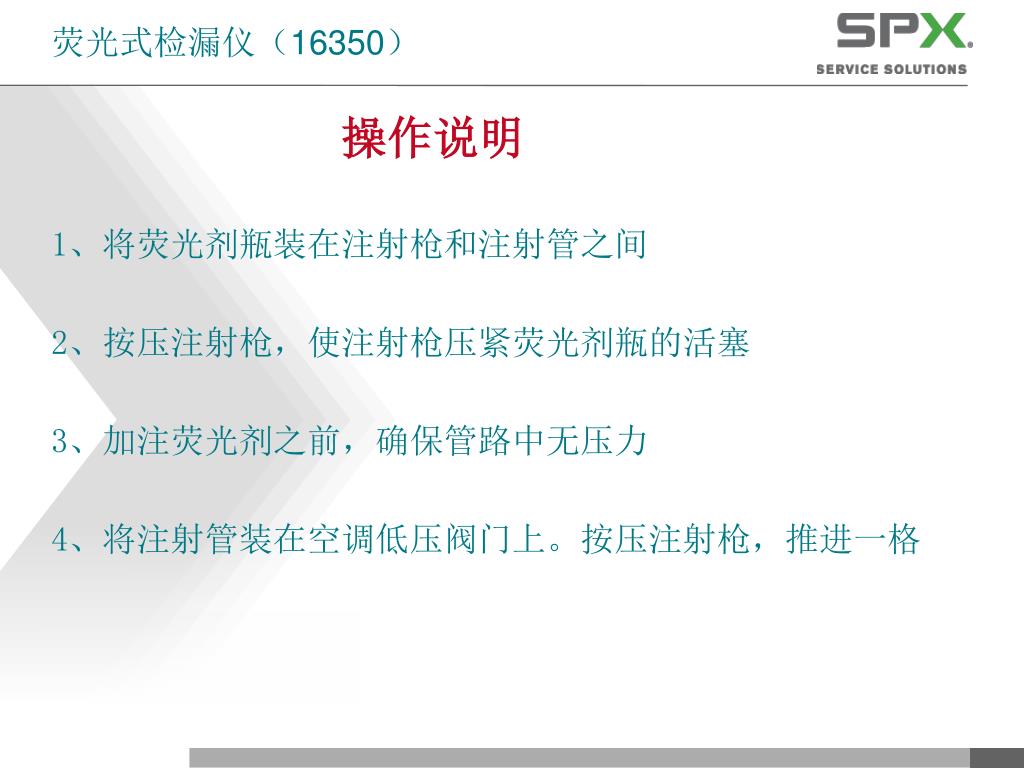

操作说明

1、将荧光剂瓶装在注射枪和注射管之间

2、按压注射枪,使注射枪压紧荧光剂瓶的活塞

3、加注荧光剂之前,确保管路中无压力

4、将注射管装在空调低压阀门上。按压注射枪,推进一格


163502

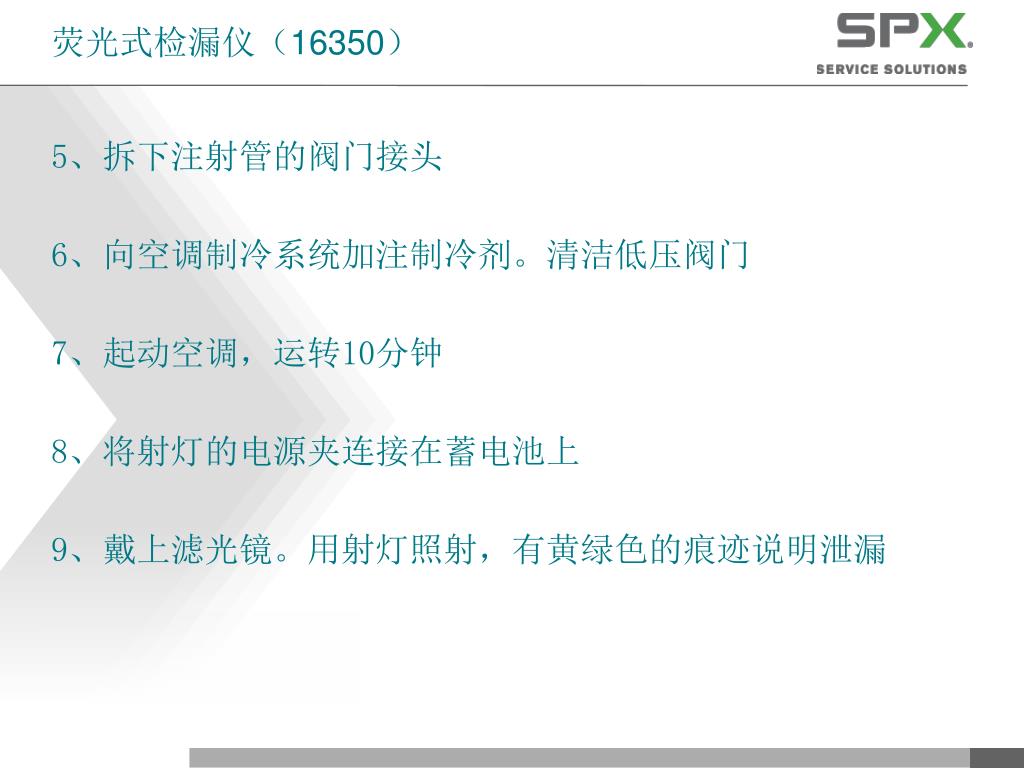

荧光式检漏仪(16350)

5、拆下注射管的阀门接头

6、向空调制冷系统加注制冷剂。清洁低压阀门

7、起动空调,运转10分钟

8、将射灯的电源夹连接在蓄电池上

9、戴上滤光镜。用射灯照射,有黄绿色的痕迹说明泄漏


Tifxp 1a

电子式卤素检漏仪(TIFXP-1A)

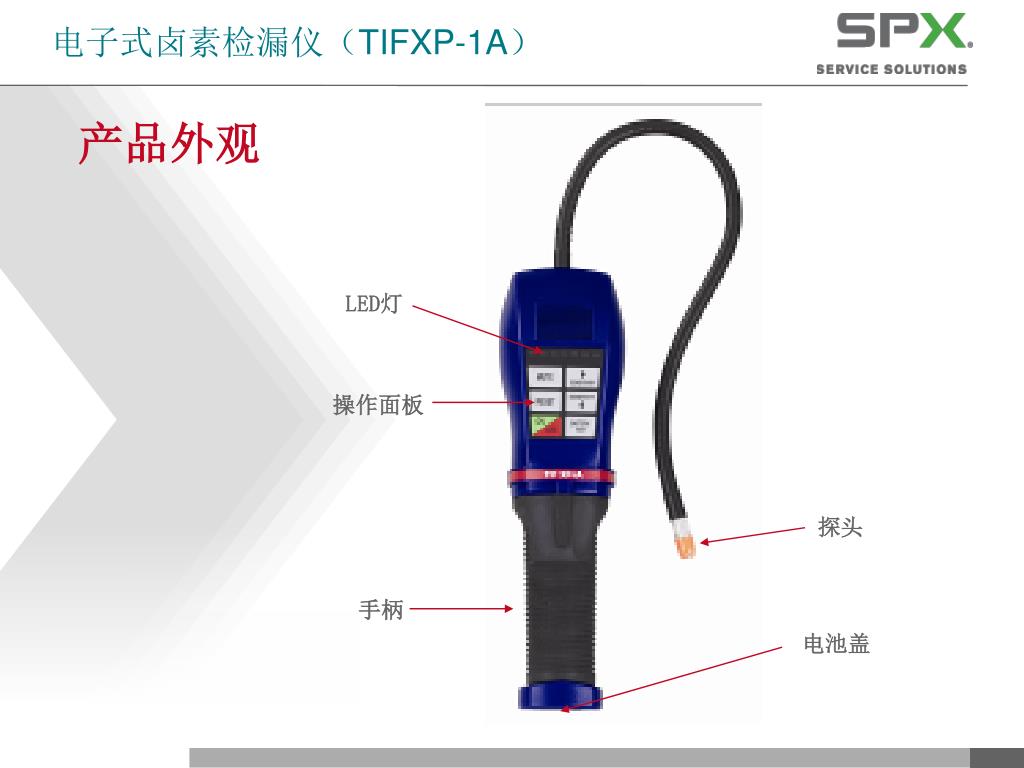

产品外观

LED灯

操作面板

探头

手柄

电池盖


Tifxp 1a1

电子式卤素检漏仪(TIFXP-1A)

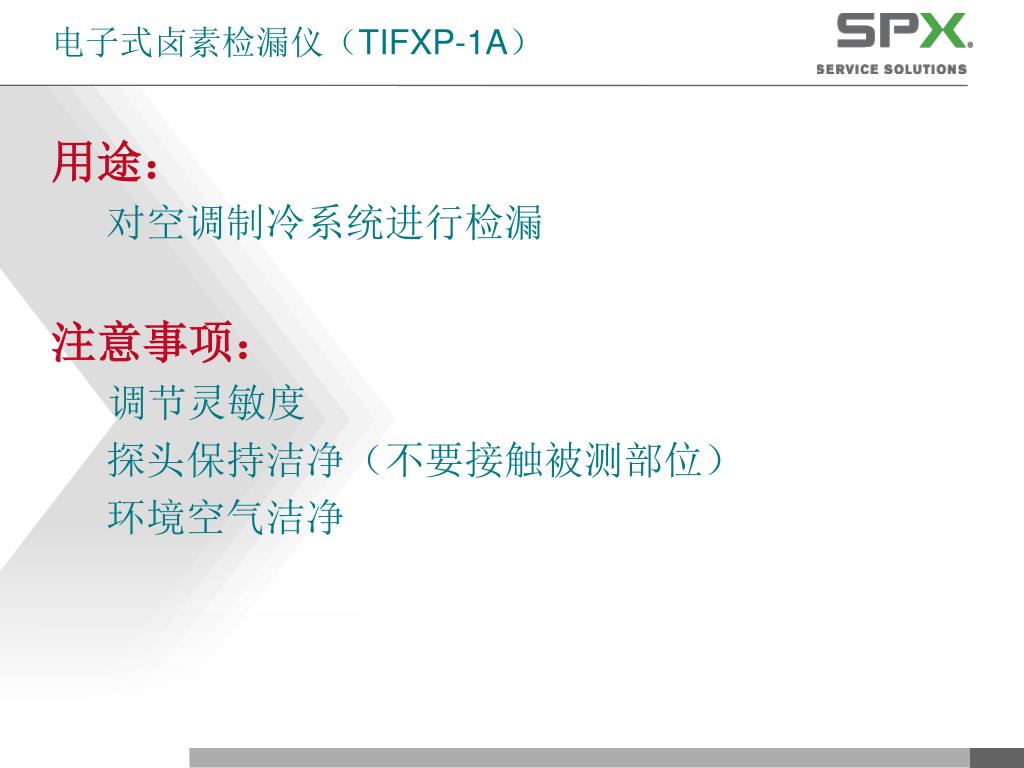

用途:

对空调制冷系统进行检漏

注意事项:

调节灵敏度

探头保持洁净(不要接触被测部位)

环境空气洁净


Tifxp 1a2

电子式卤素检漏仪(TIFXP-1A)

操作面板

LED灯

7个,红、橙、绿

灵敏度选择键

静音键

灵敏度选择键

重设键

电池测试键

电源键


Tifxp 1a3

电子式卤素检漏仪(TIFXP-1A)

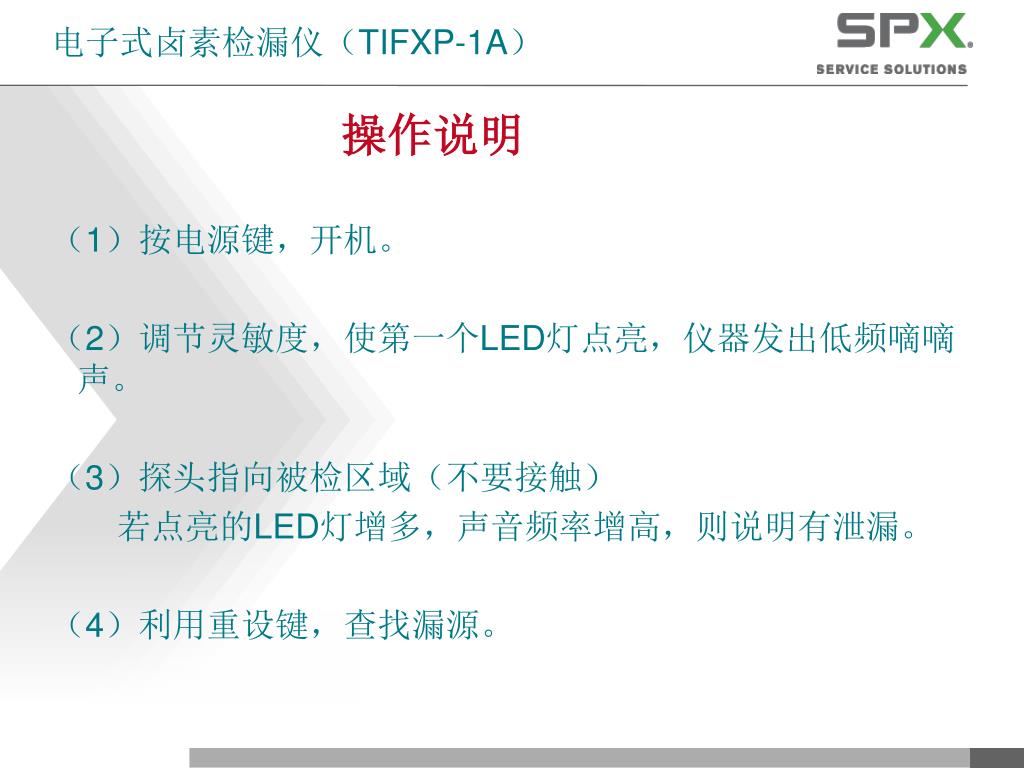

操作说明

(1)按电源键,开机。

(2)调节灵敏度,使第一个LED灯点亮,仪器发出低频嘀嘀声。

(3)探头指向被检区域(不要接触)

若点亮的LED灯增多,声音频率增高,则说明有泄漏。

(4)利用重设键,查找漏源。


3730847

温度计(TIF3310)

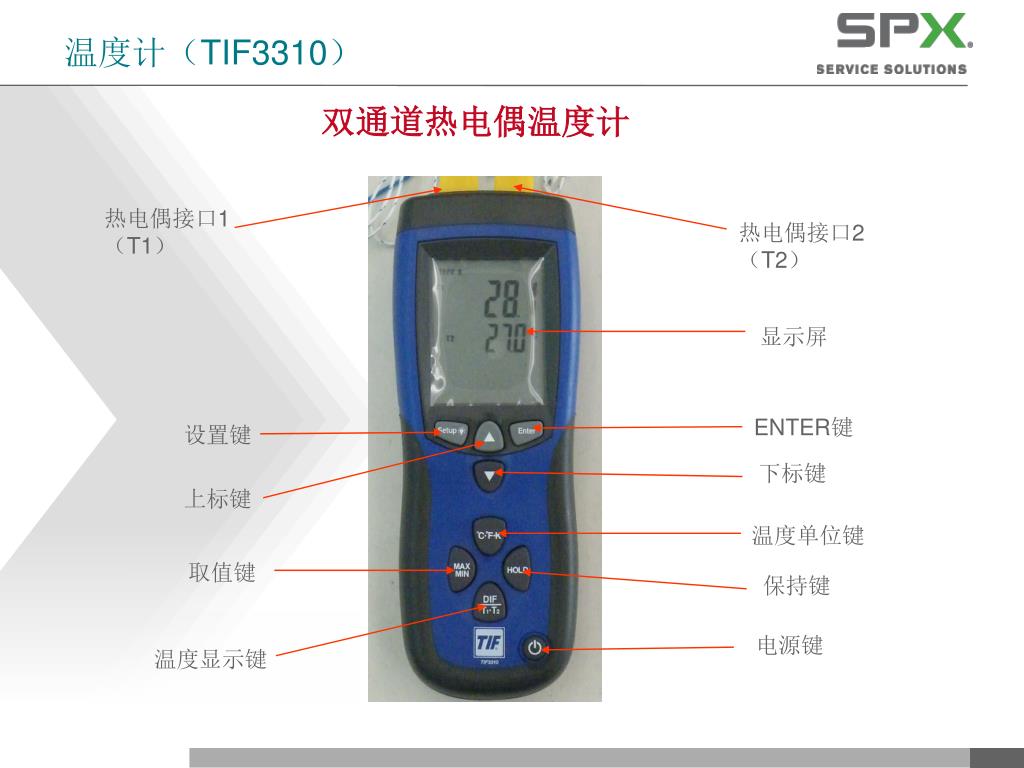

双通道热电偶温度计

热电偶接口1

(T1)

热电偶接口2

(T2)

显示屏

ENTER键

设置键

下标键

上标键

温度单位键

取值键

保持键

电源键

温度显示键


Tif3310

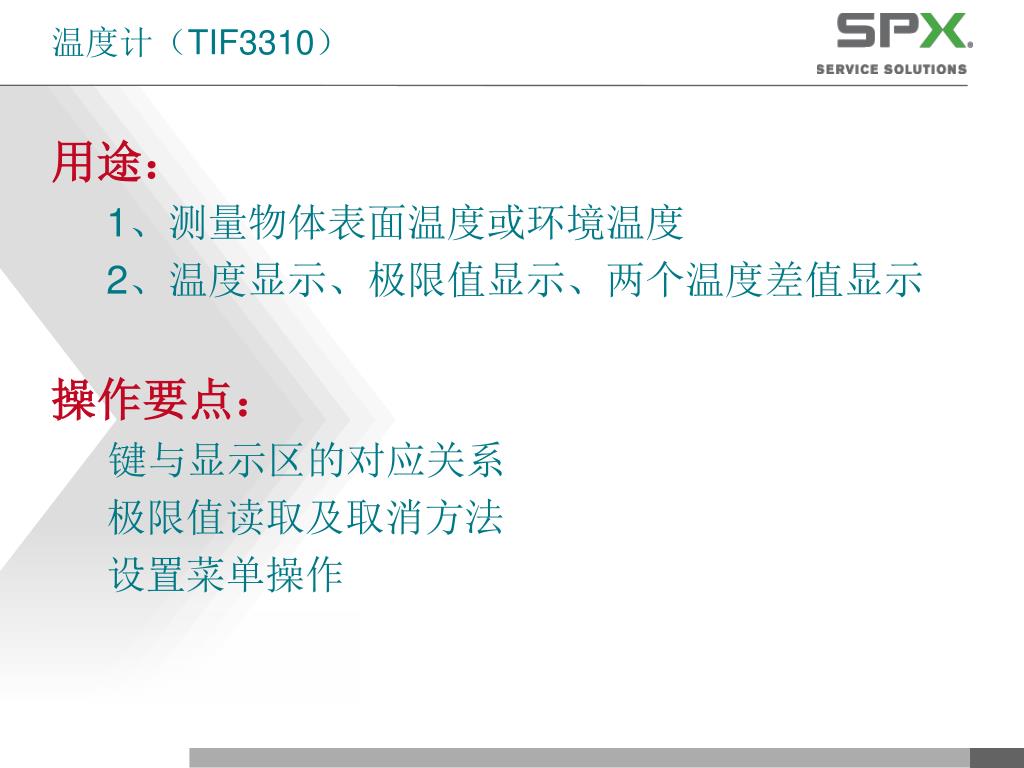

温度计(TIF3310)

用途:

1、测量物体表面温度或环境温度

2、温度显示、极限值显示、两个温度差值显示

操作要点:

键与显示区的对应关系

极限值读取及取消方法

设置菜单操作


Tif33101

温度计(TIF3310)

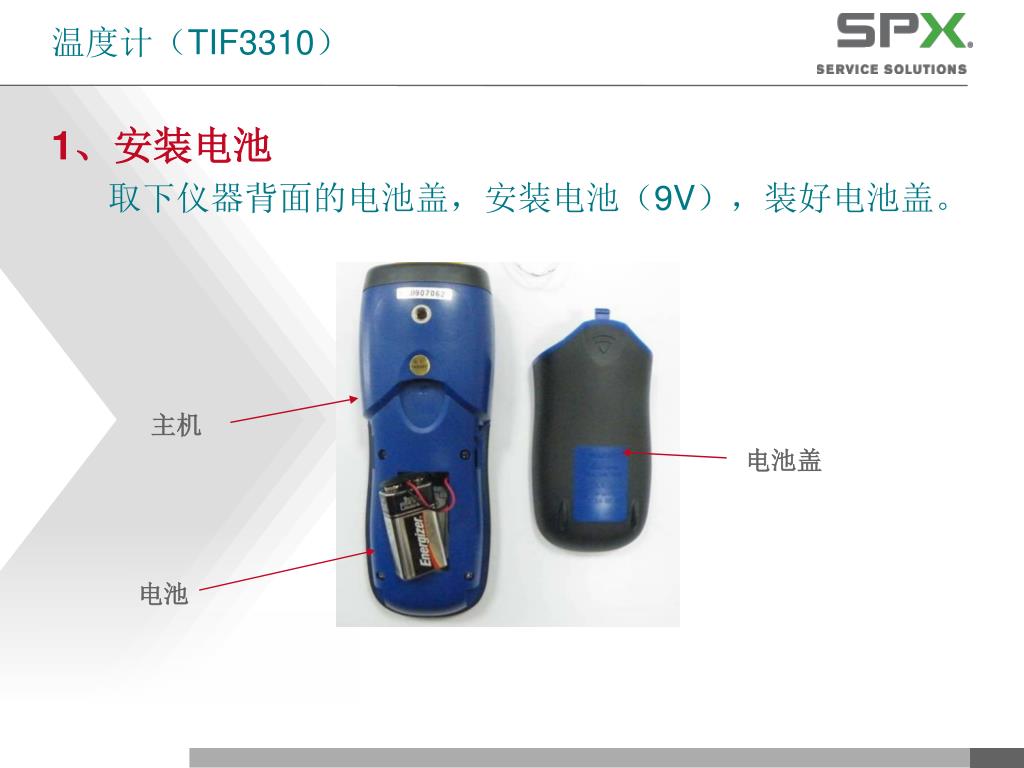

1、安装电池

取下仪器背面的电池盖,安装电池(9V),装好电池盖。

主机

电池盖

电池


Tif33102

温度计(TIF3310)

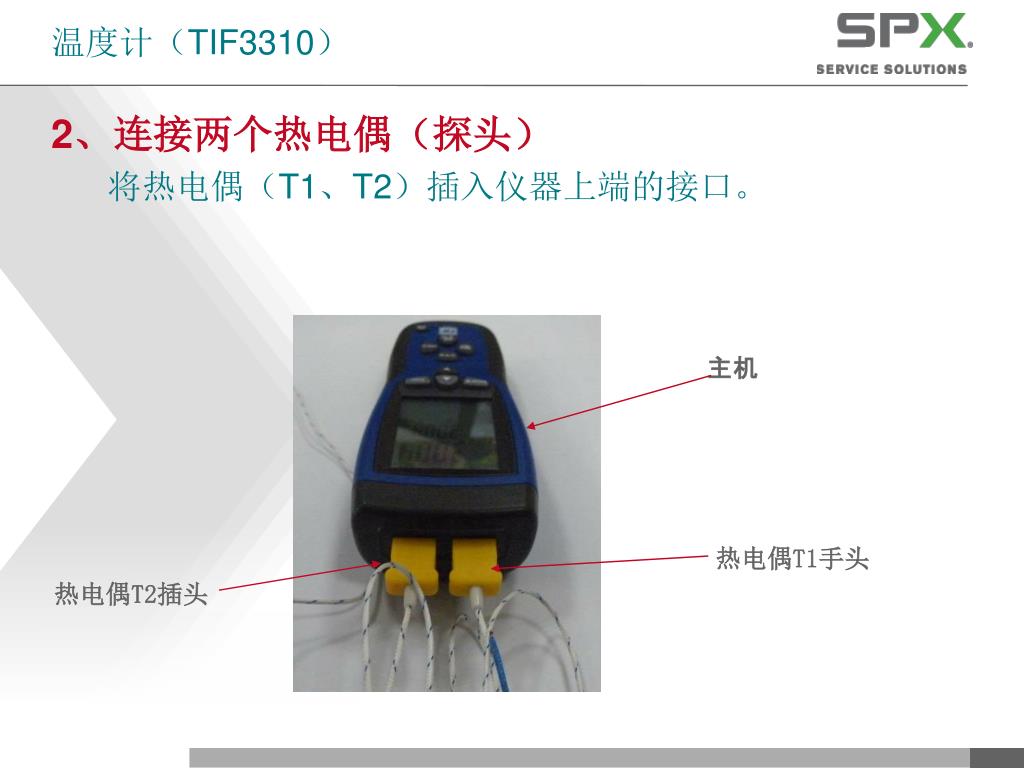

2、连接两个热电偶(探头)

将热电偶(T1、T2)插入仪器上端的接口。

主机

热电偶T1手头

热电偶T2插头


Tif33103

温度计(TIF3310)

3、开机

按下电源键,开机。1秒后显示温度数值。

将热电偶放在测量部位处,仪器显示测量温度值。

注:如果没有插入热电偶,或者没有检测到热电偶,则温度区显示为“----”。

T1值

T2值

电源键


Tif33104

温度计(TIF3310)

显示屏分为两个显示区,一次可显示两个数据

K型探针

T1温度值

T1参数

单位(摄氏)

T2参数

T2温度值

注:“----”表示没有热电偶。OL(overload)表示超出有效值。


Tif33105

温度计(TIF3310)

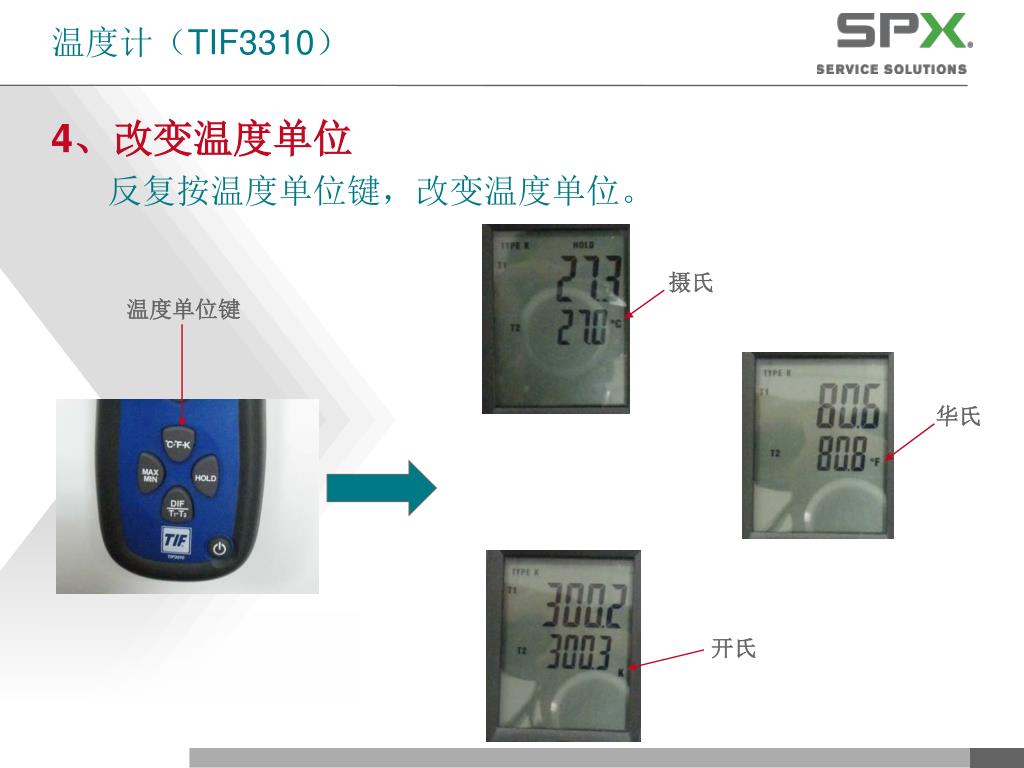

4、改变温度单位

反复按温度单位键,改变温度单位。

摄氏

温度单位键

华氏

开氏


Tif33106

温度计(TIF3310)

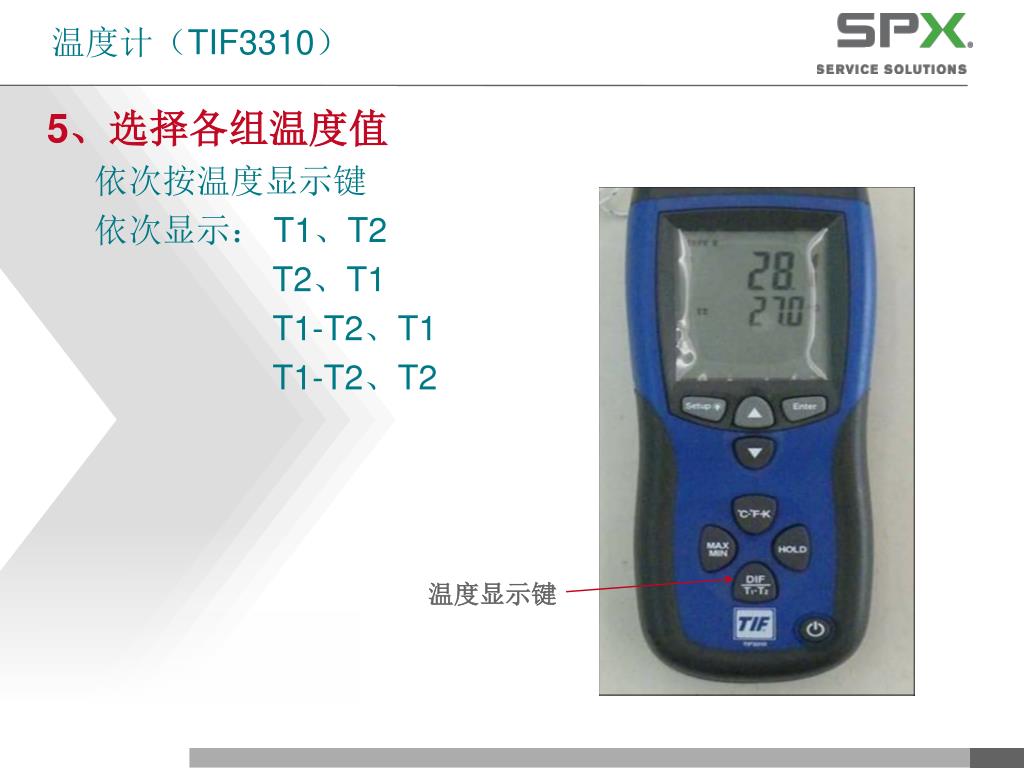

5、选择各组温度值

依次按温度显示键

依次显示: T1、T2

T2、T1

T1-T2、T1

T1-T2、T2

温度显示键


Tif33107

温度计(TIF3310)

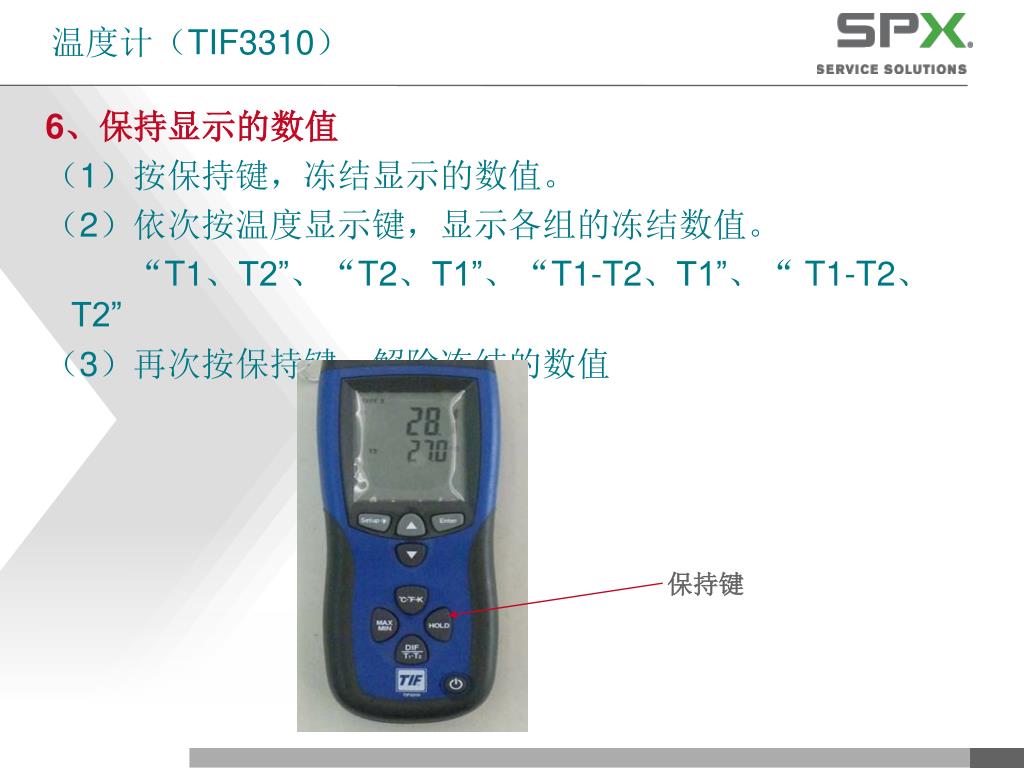

6、保持显示的数值

(1)按保持键,冻结显示的数值。

(2)依次按温度显示键,显示各组的冻结数值。

“T1、T2”、“T2、T1”、“T1-T2、T1”、“ T1-T2、T2”

(3)再次按保持键,解除冻结的数值

保持键


Tif33108

温度计(TIF3310)

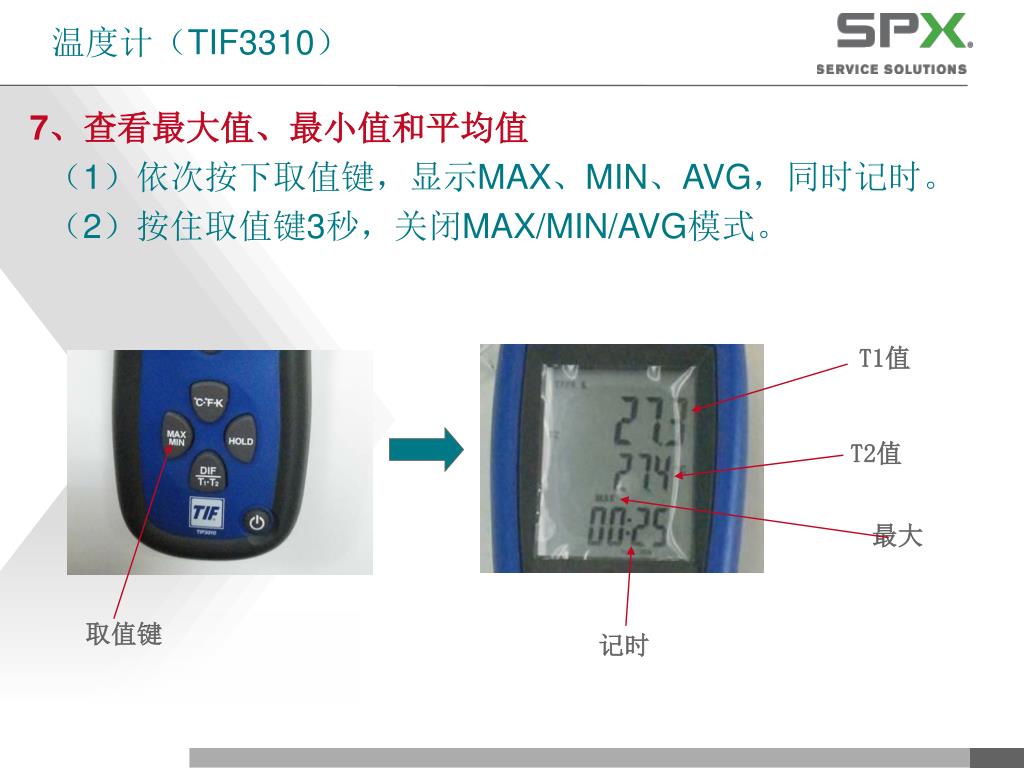

7、查看最大值、最小值和平均值

(1)依次按下取值键,显示MAX、MIN、AVG,同时记时。

(2)按住取值键3秒,关闭MAX/MIN/AVG模式。

T1值

T2值

最大

取值键

记时


Tif33109

温度计(TIF3310)

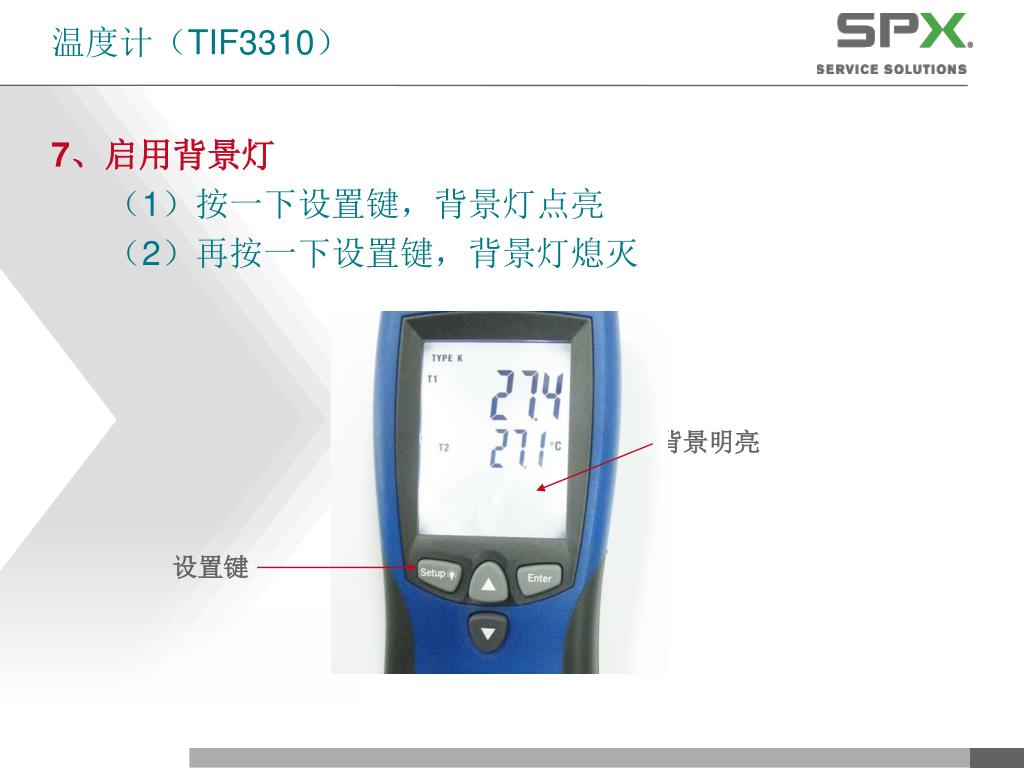

7、启用背景灯

(1)按一下设置键,背景灯点亮

(2)再按一下设置键,背景灯熄灭

背景明亮

设置键


Tif331010

温度计(TIF3310)

8、设置菜单

功能说明:调整热电偶偏差量(标定)

启用/解除休眠模式

(1)按住设置键3秒,进入设置菜单界面

设置菜单

设置键


Tif331011

温度计(TIF3310)

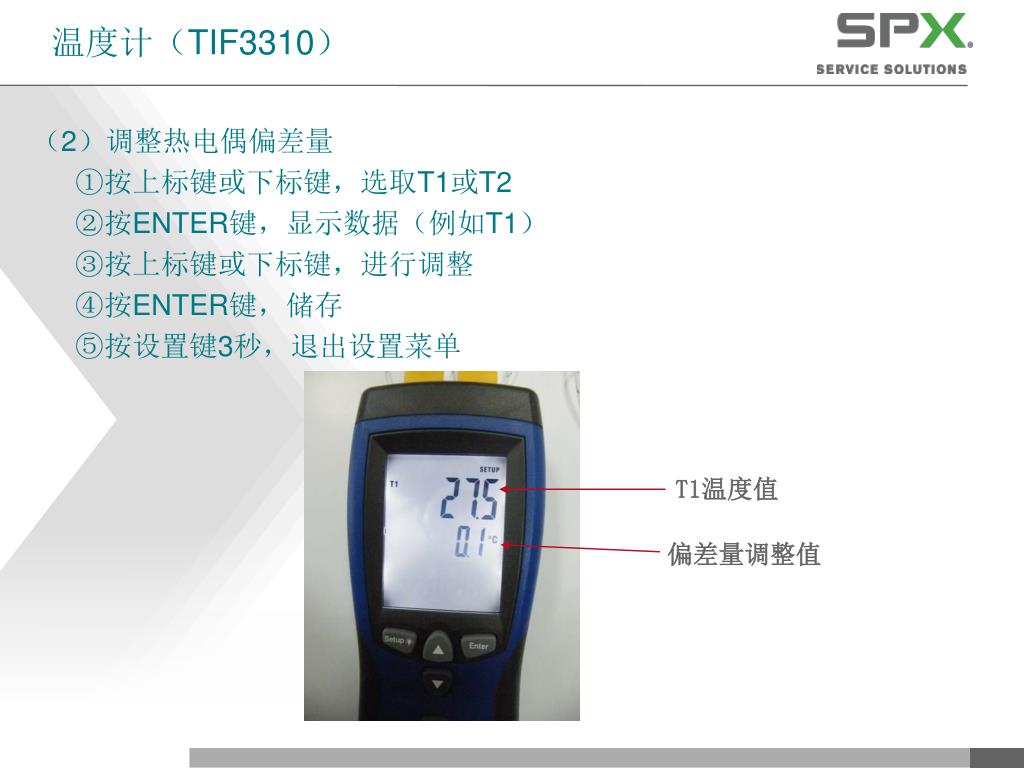

(2)调整热电偶偏差量

①按上标键或下标键,选取T1或T2

②按ENTER键,显示数据(例如T1)

③按上标键或下标键,进行调整

④按ENTER键,储存

⑤按设置键3秒,退出设置菜单

T1温度值

偏差量调整值


Tif331012

温度计(TIF3310)

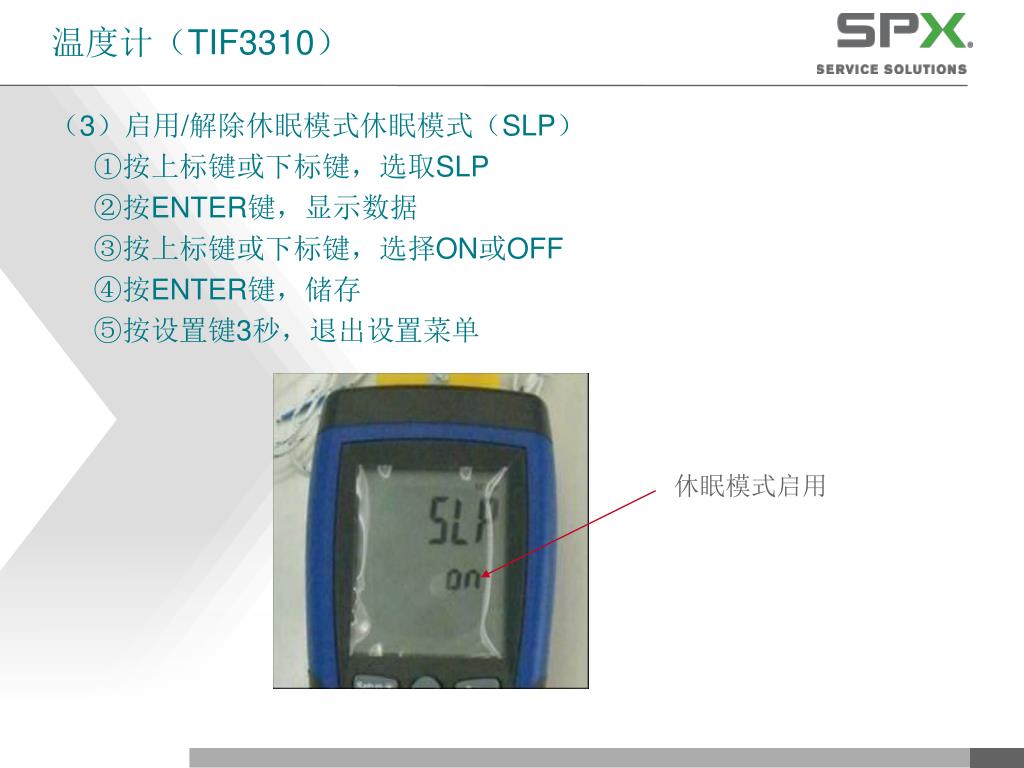

(3)启用/解除休眠模式休眠模式(SLP)

①按上标键或下标键,选取SLP

②按ENTER键,显示数据

③按上标键或下标键,选择ON或OFF

④按ENTER键,储存

⑤按设置键3秒,退出设置菜单

休眠模式启用


Tif331013

温度计(TIF3310)

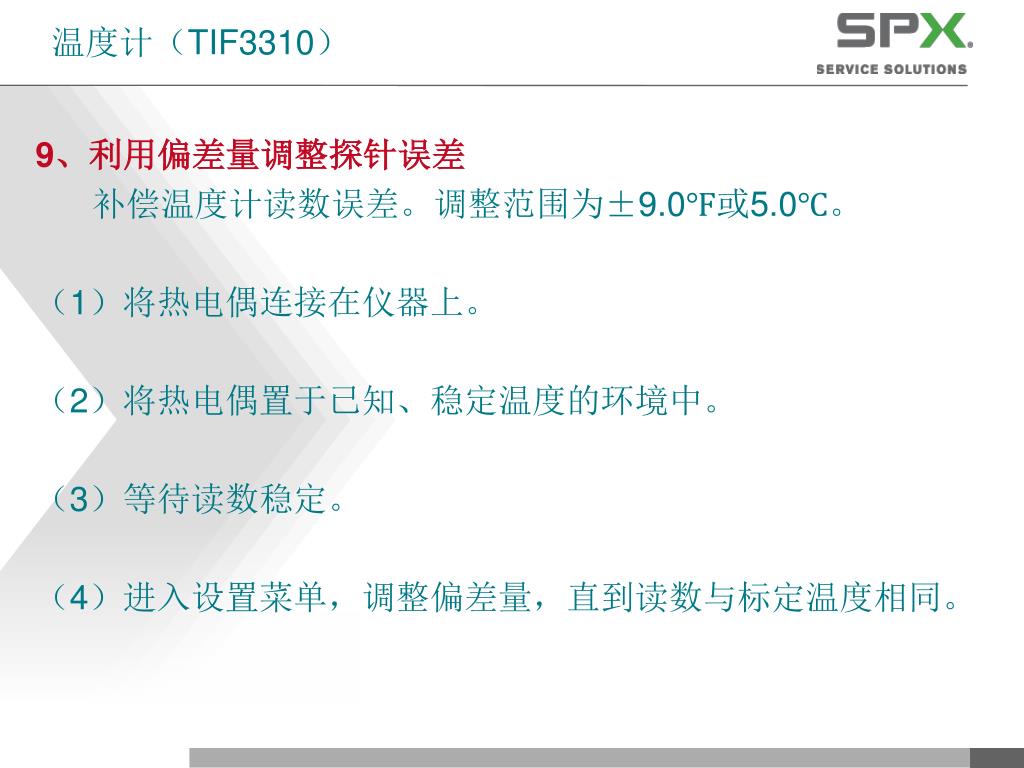

9、利用偏差量调整探针误差

补偿温度计读数误差。调整范围为±9.0℉或5.0℃。

(1)将热电偶连接在仪器上。

(2)将热电偶置于已知、稳定温度的环境中。

(3)等待读数稳定。

(4)进入设置菜单,调整偏差量,直到读数与标定温度相同。


Tif3110ir

干湿计(TIF3110IR)

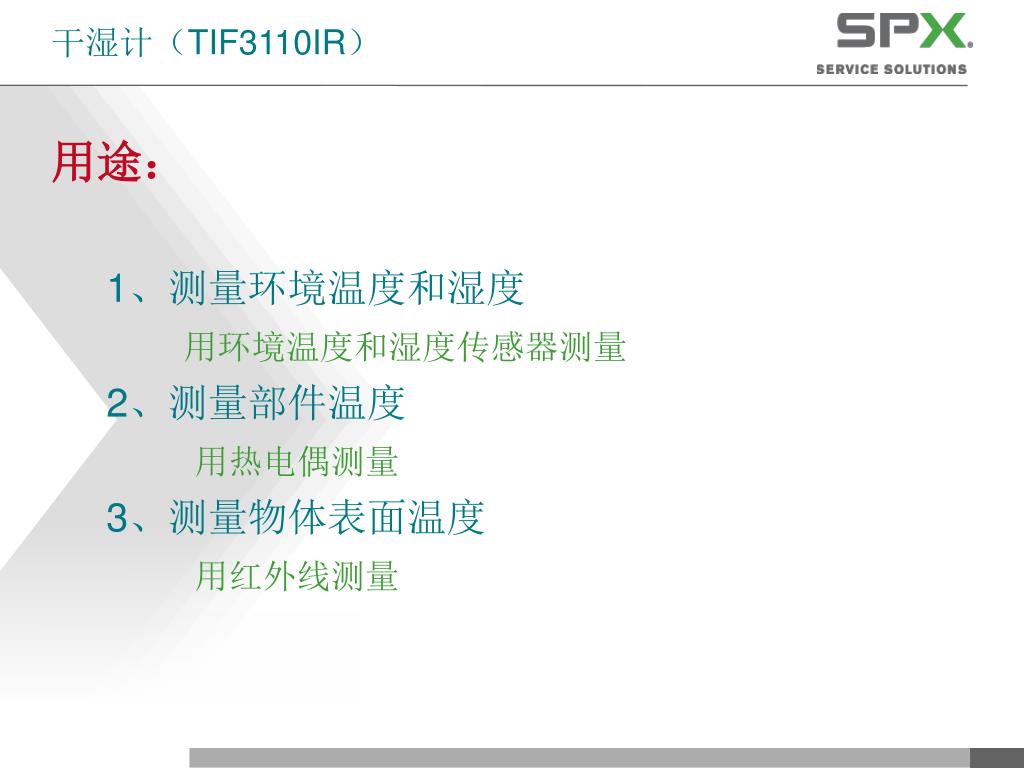

用途:

1、测量环境温度和湿度

用环境温度和湿度传感器测量

2、测量部件温度

用热电偶测量

3、测量物体表面温度

用红外线测量

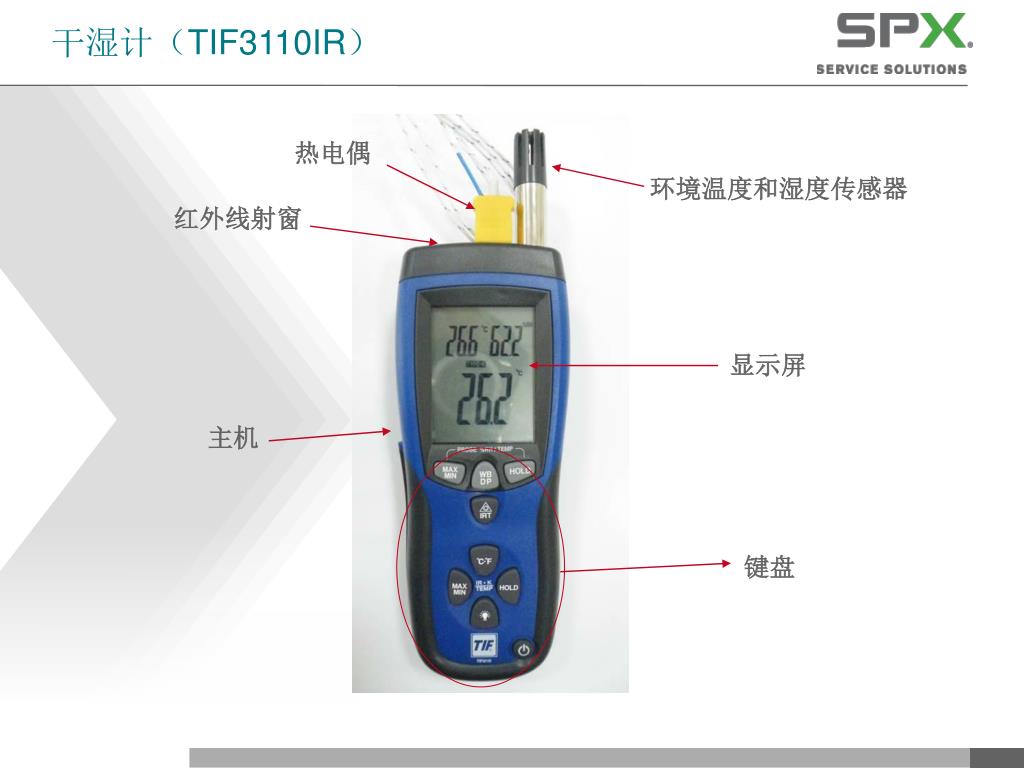

Tif3110ir1

干湿计(TIF3110IR)

热电偶

环境温度和湿度传感器

红外线射窗

显示屏

主机

键盘

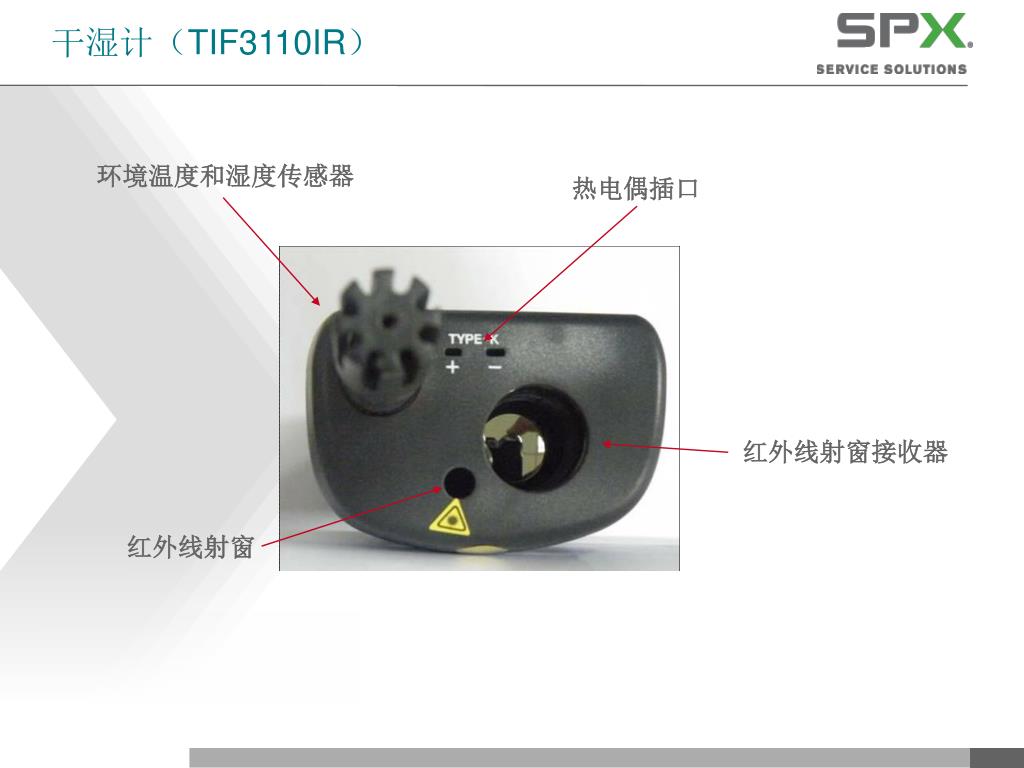

Tif3110ir2

干湿计(TIF3110IR)

环境温度和湿度传感器

热电偶插口

红外线射窗接收器

红外线射窗


Tif3110ir3

干湿计(TIF3110IR)

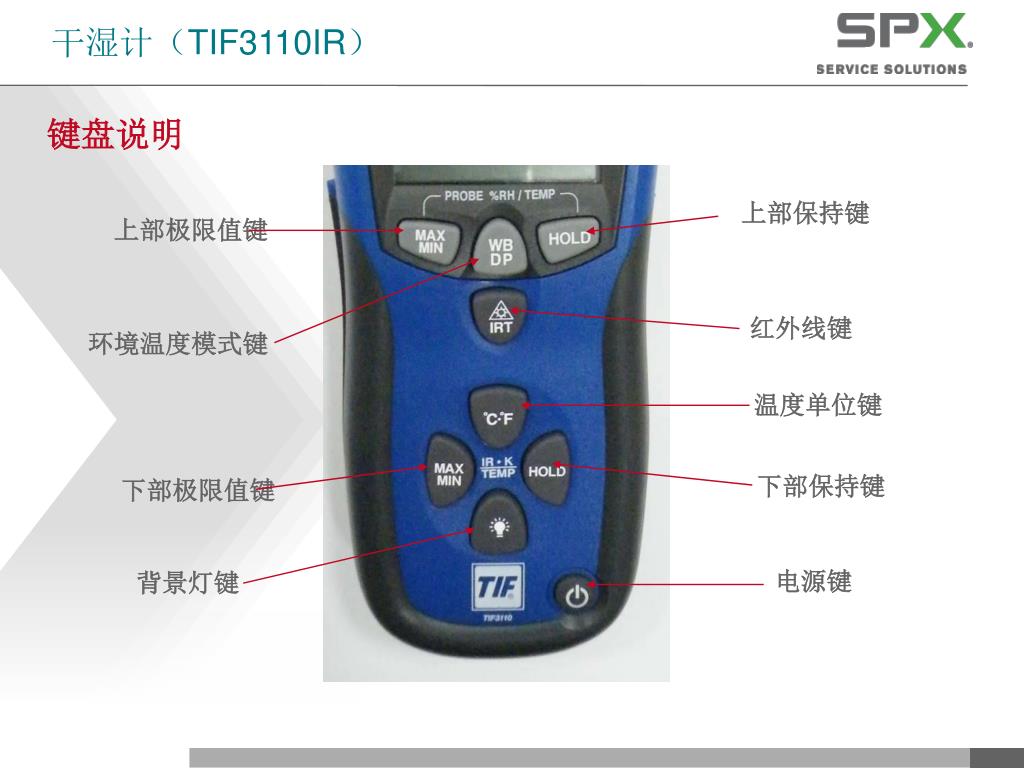

键盘说明

上部保持键

上部极限值键

红外线键

环境温度模式键

温度单位键

下部保持键

下部极限值键

电源键

背景灯键


Tif3110ir4

干湿计(TIF3110IR)

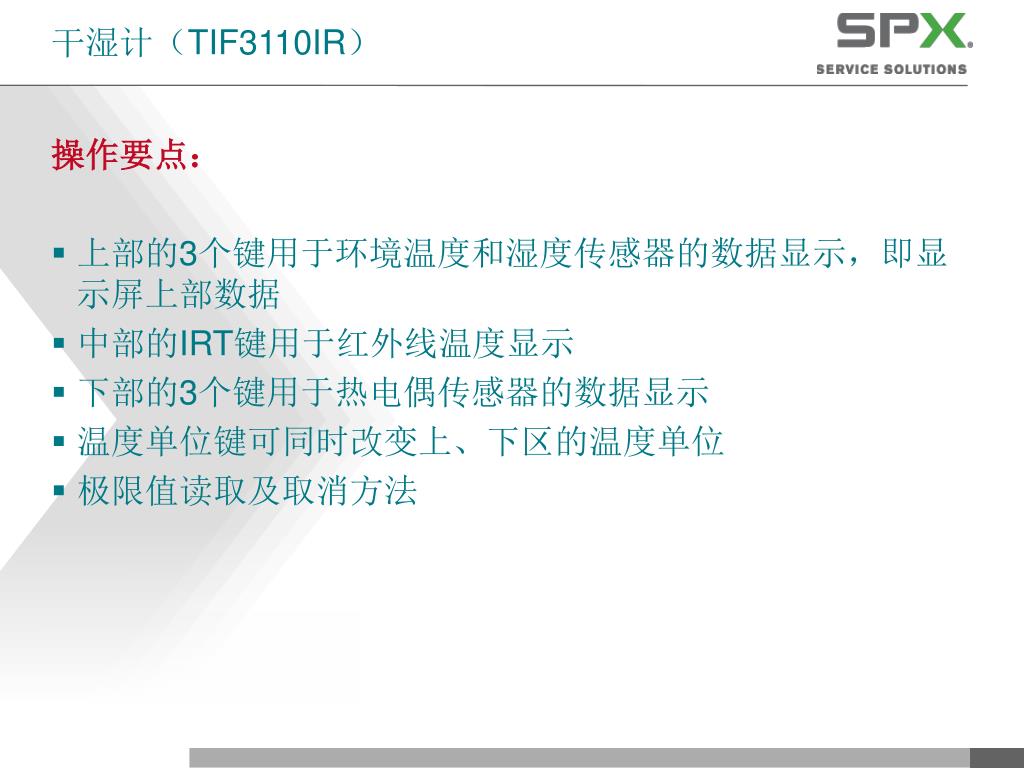

操作要点:

上部的3个键用于环境温度和湿度传感器的数据显示,即显示屏上部数据

中部的IRT键用于红外线温度显示

下部的3个键用于热电偶传感器的数据显示

温度单位键可同时改变上、下区的温度单位

极限值读取及取消方法


Tif3110ir5

干湿计(TIF3110IR)

1、开机

接好热电偶插头,按电源键。

环境温度值

环境温度值

热电偶温度值


Tif3110ir6

干湿计(TIF3110IR)

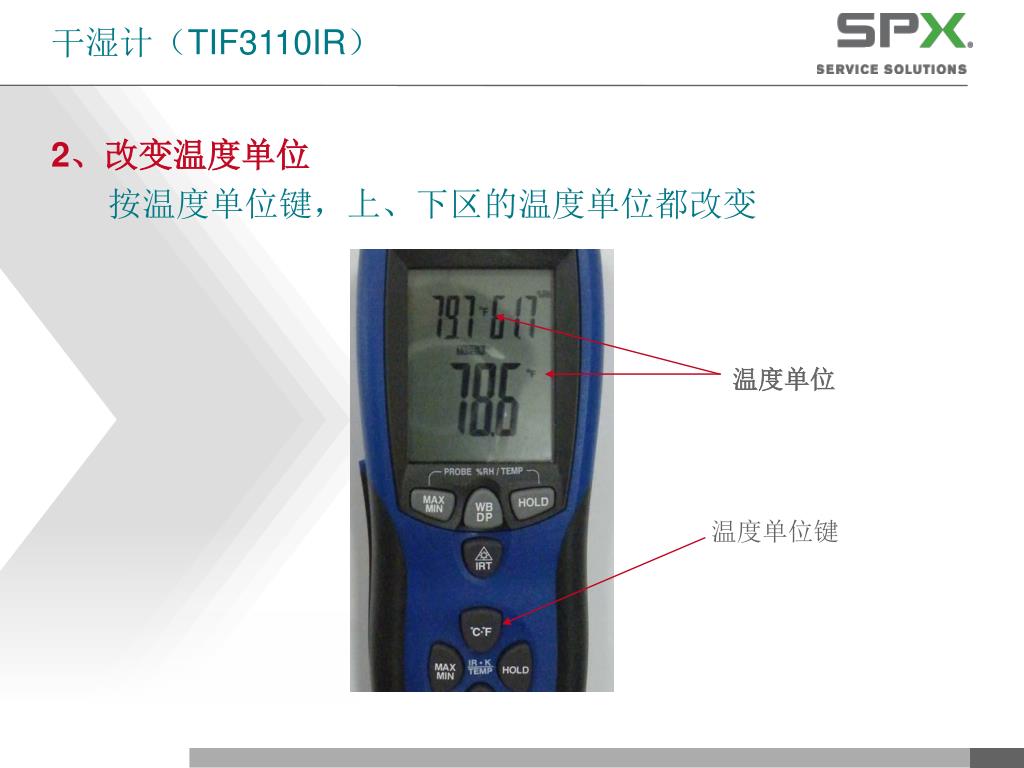

2、改变温度单位

按温度单位键,上、下区的温度单位都改变

温度单位

温度单位键


Tif3110ir7

干湿计(TIF3110IR)

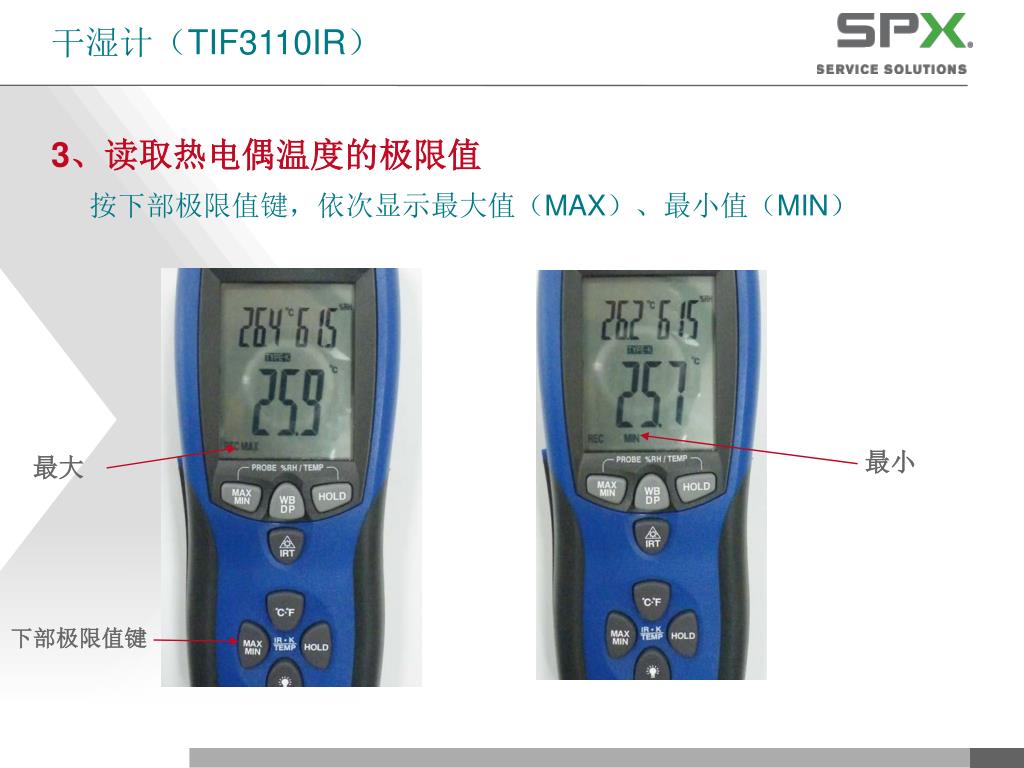

3、读取热电偶温度的极限值

按下部极限值键,依次显示最大值(MAX)、最小值(MIN)

最小

最大

下部极限值键


Tif3110ir8

干湿计(TIF3110IR)

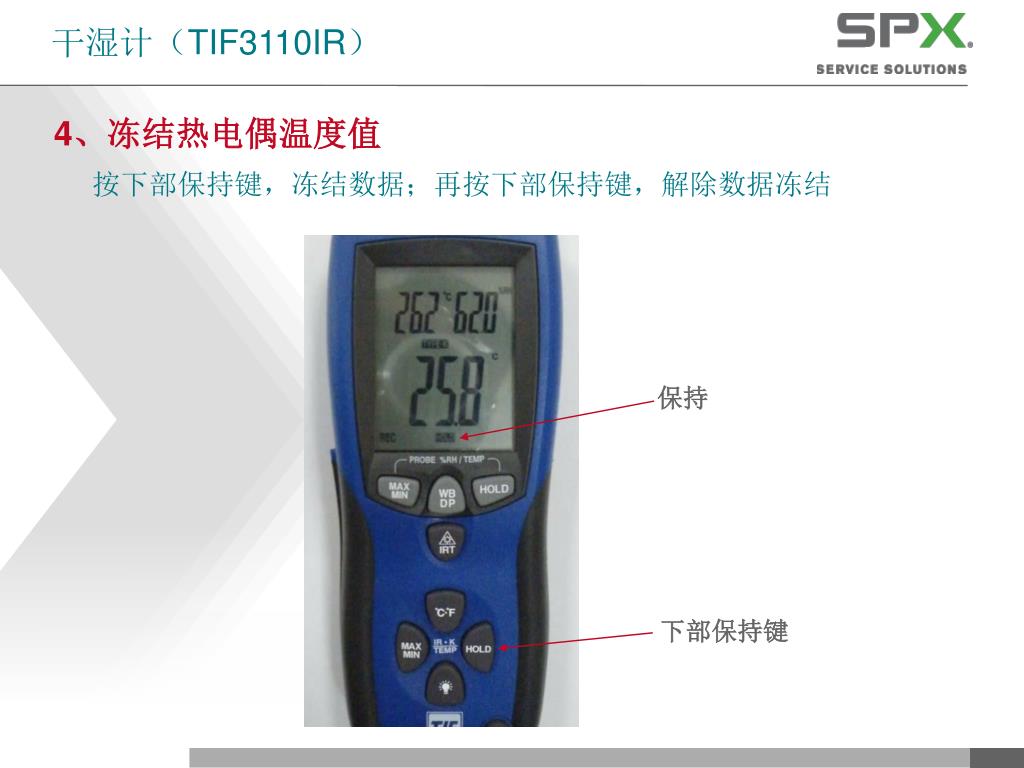

4、冻结热电偶温度值

按下部保持键,冻结数据;再按下部保持键,解除数据冻结

保持

下部保持键


Tif3110ir9

干湿计(TIF3110IR)

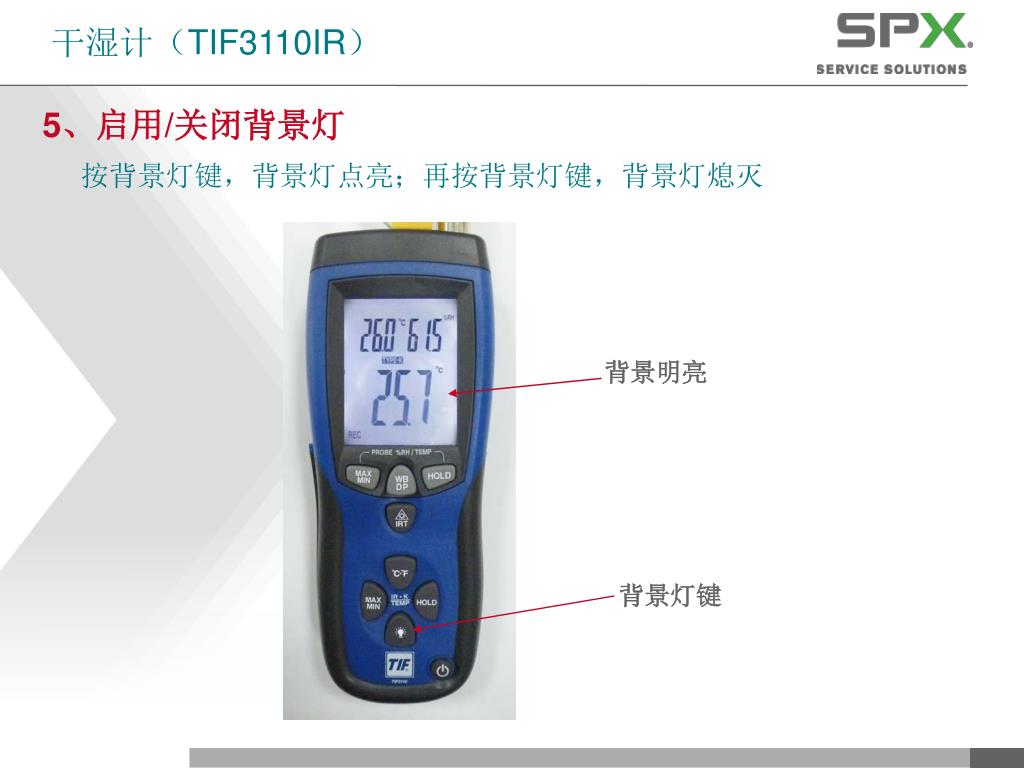

5、启用/关闭背景灯

按背景灯键,背景灯点亮;再按背景灯键,背景灯熄灭

背景明亮

背景灯键


Tif3110ir10

干湿计(TIF3110IR)

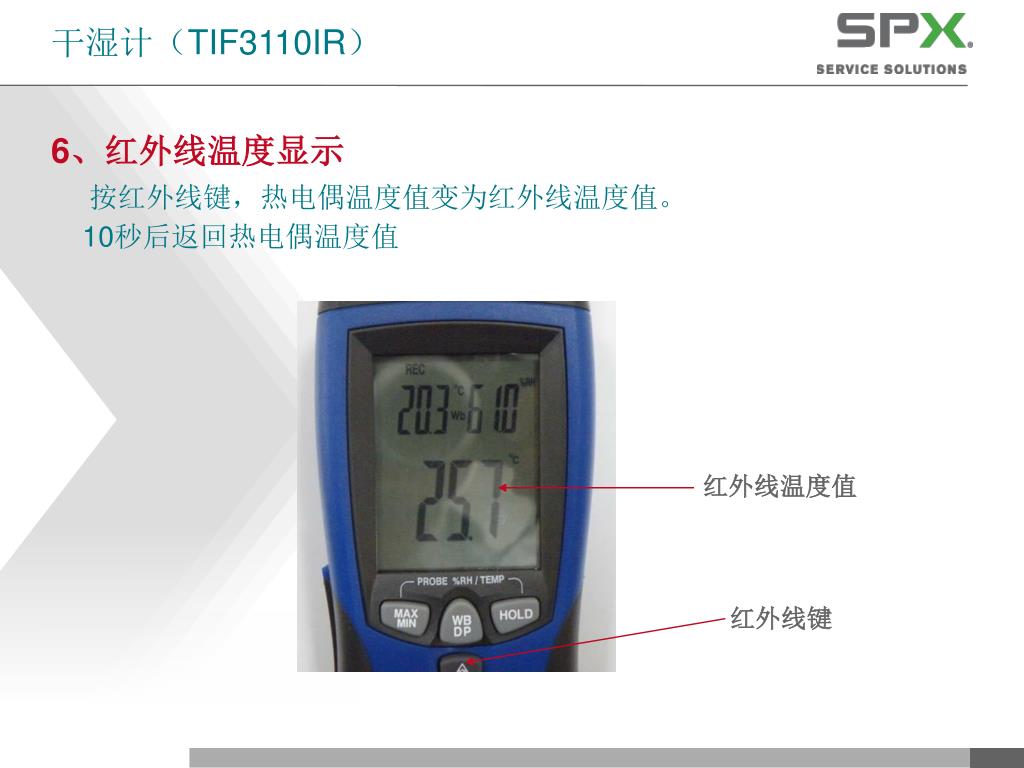

6、红外线温度显示

按红外线键,热电偶温度值变为红外线温度值。

10秒后返回热电偶温度值

红外线温度值

红外线键


Tif3110ir11

干湿计(TIF3110IR)

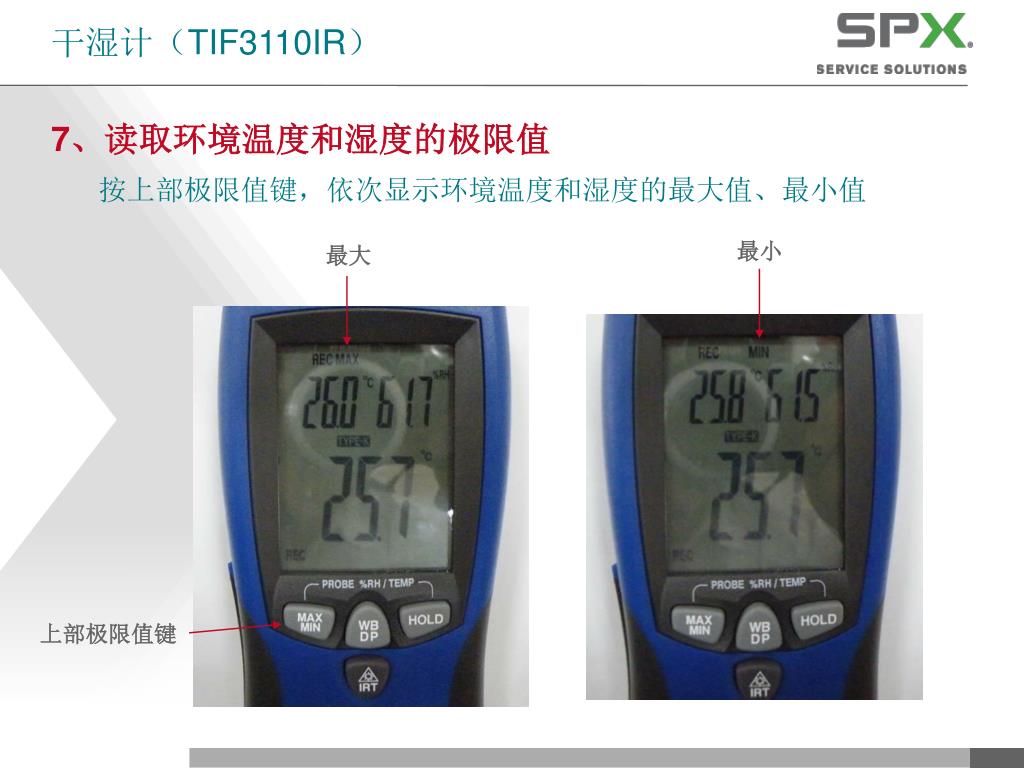

7、读取环境温度和湿度的极限值

按上部极限值键,依次显示环境温度和湿度的最大值、最小值

最小

最大

上部极限值键


Tif3110ir12

干湿计(TIF3110IR)

8、读取不同模式下的环境温度值

按环境温度模式键,依次显示不同模式的环境温度值。

标准模式:常规显示

湿泡模式:WB标识

露点模式:DP标识

模式标识

环境温度模式键


Tif3220

风速计(TIF3220)

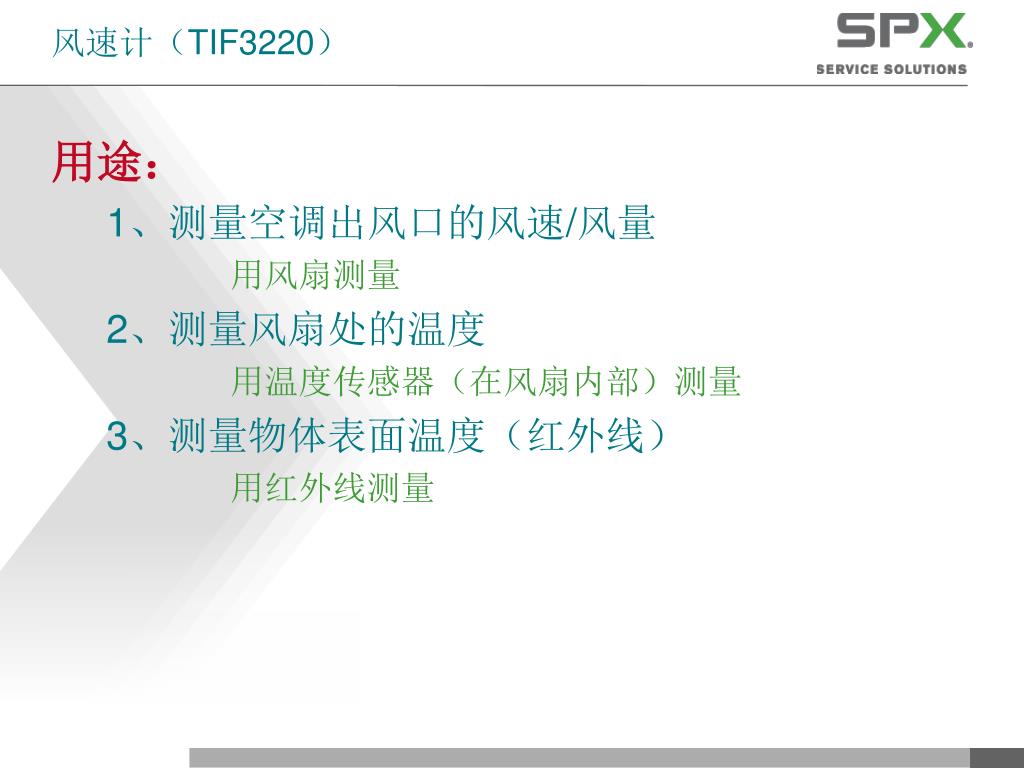

用途:

1、测量空调出风口的风速/风量

用风扇测量

2、测量风扇处的温度

用温度传感器(在风扇内部)测量

3、测量物体表面温度(红外线)

用红外线测量

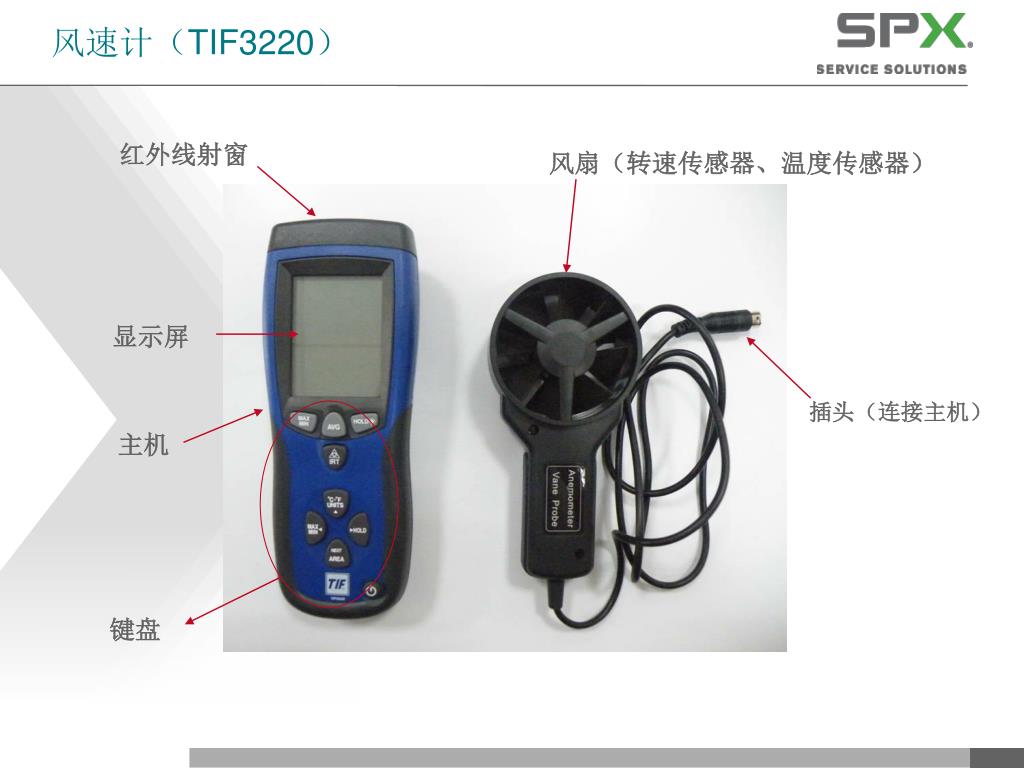

Tif32201

风速计(TIF3220)

红外线射窗

风扇(转速传感器、温度传感器)

显示屏

插头(连接主机)

主机

键盘


Tif32202

风速计(TIF3220)

红外线射窗接收器

风扇线束插座

注意插头上的箭头

红外线射窗


Tif32203

风速计(TIF3220)

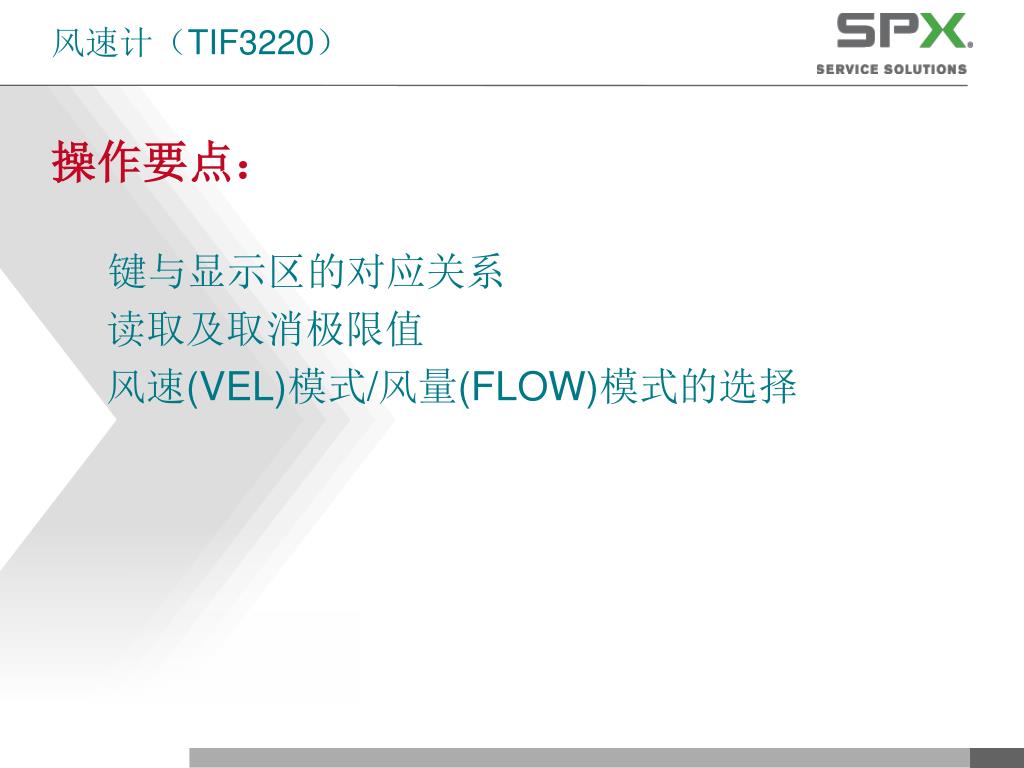

操作要点:

键与显示区的对应关系

读取及取消极限值

风速(VEL)模式/风量(FLOW)模式的选择


Tif32204

风速计(TIF3220)

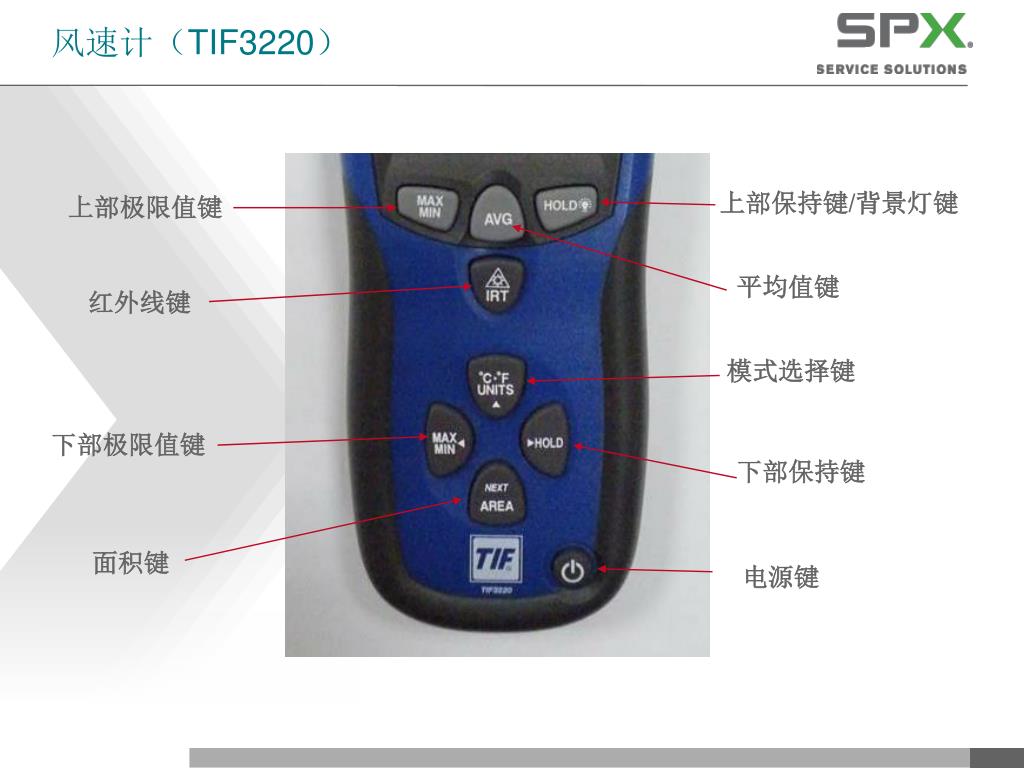

上部保持键/背景灯键

上部极限值键

平均值键

红外线键

模式选择键

下部极限值键

下部保持键

面积键

电源键


Tif32205

风速计(TIF3220)

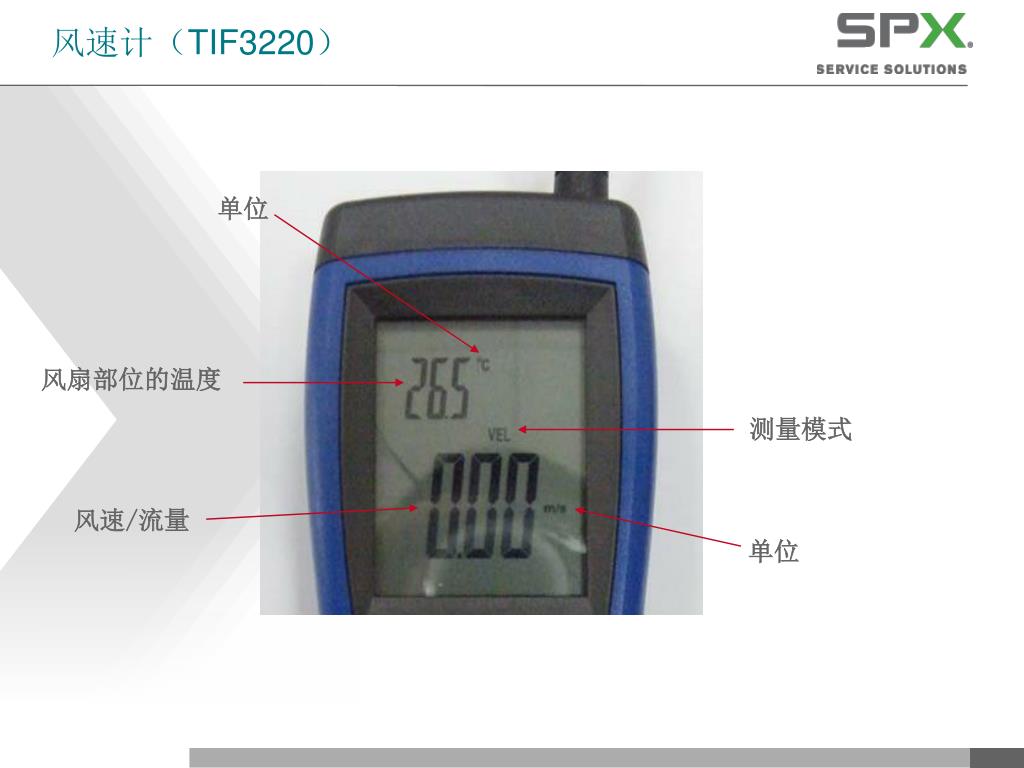

单位

风扇部位的温度

测量模式

风速/流量

单位


Tif32206

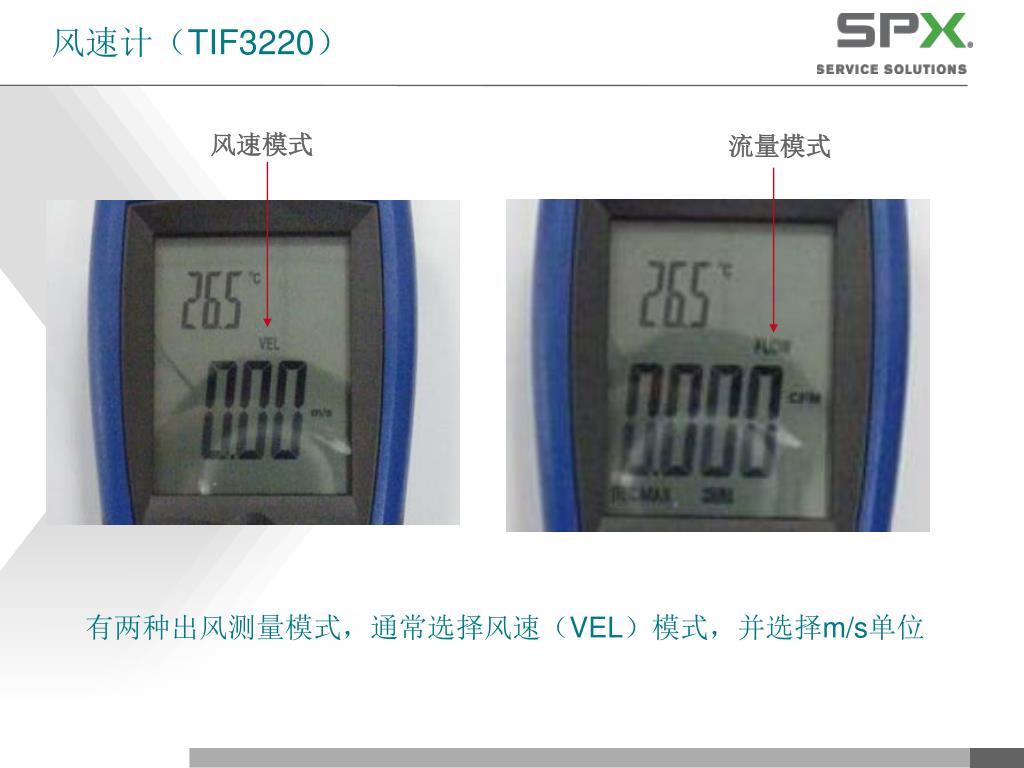

风速计(TIF3220)

风速模式

流量模式

有两种出风测量模式,通常选择风速(VEL)模式,并选择m/s单位


Tif32207

风速计(TIF3220)

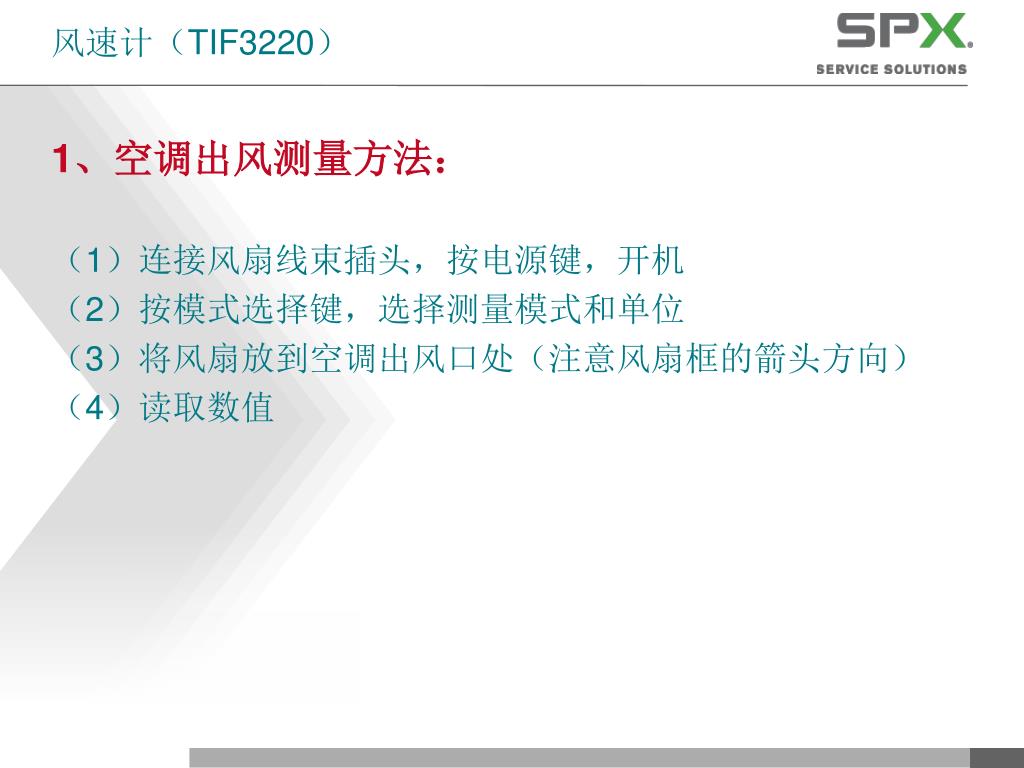

1、空调出风测量方法:

(1)连接风扇线束插头,按电源键,开机

(2)按模式选择键,选择测量模式和单位

(3)将风扇放到空调出风口处(注意风扇框的箭头方向)

(4)读取数值


Tif32208

风速计(TIF3220)

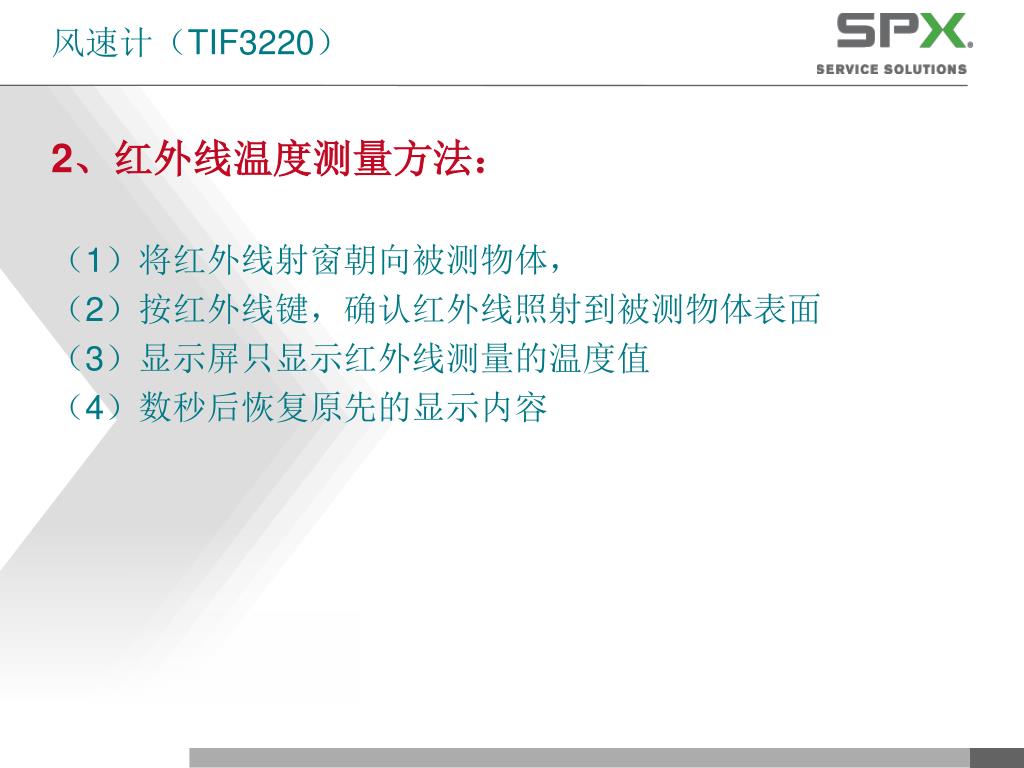

2、红外线温度测量方法:

(1)将红外线射窗朝向被测物体,

(2)按红外线键,确认红外线照射到被测物体表面

(3)显示屏只显示红外线测量的温度值

(4)数秒后恢复原先的显示内容


16910

制冷剂鉴别仪(16910)

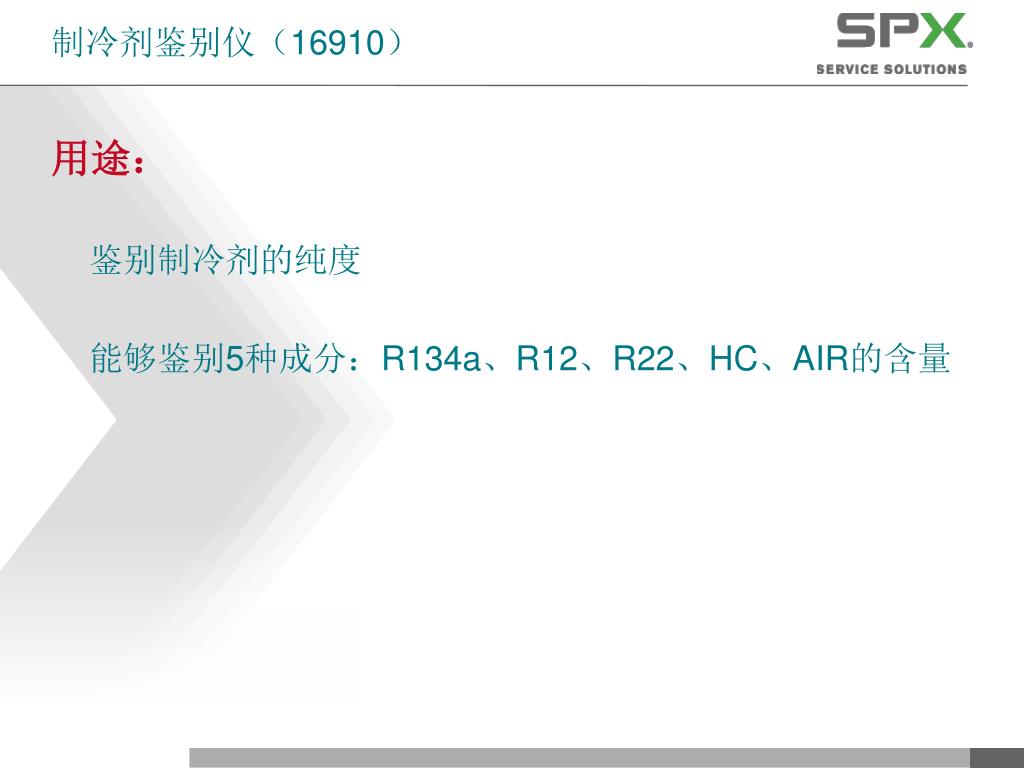

用途:

鉴别制冷剂的纯度

能够鉴别5种成分:R134a、R12、R22、HC、AIR的含量


169101

制冷剂鉴别仪(16910)

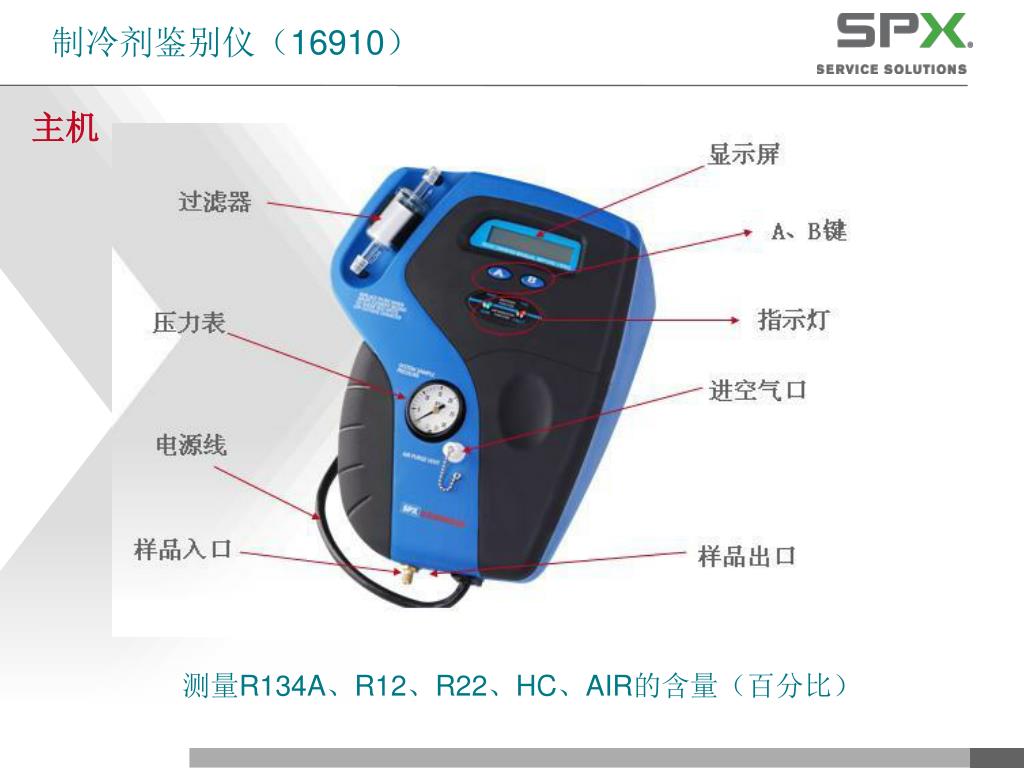

部件组成

主机

进空气软管

R134a样品软管

电源线

R12样品软管

适配接头


169102

制冷剂鉴别仪(16910)

主机

测量R134A、R12、R22、HC、AIR的含量(百分比)


169103

制冷剂鉴别仪(16910)

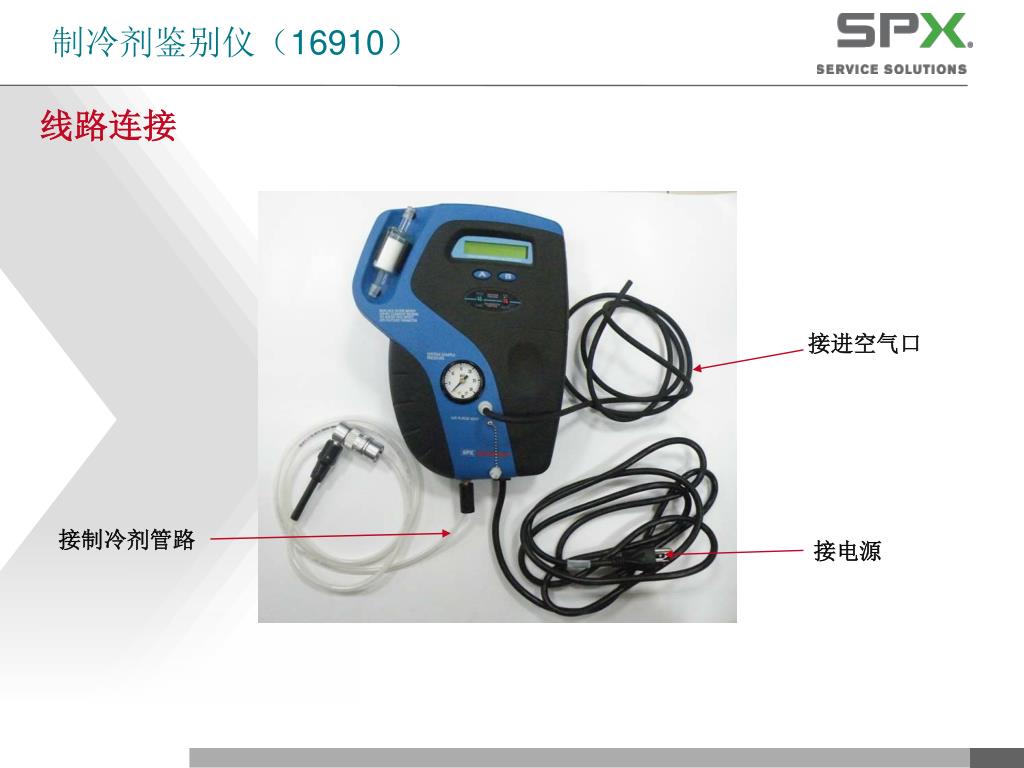

线路连接

接进空气口

接制冷剂管路

接电源


169104

制冷剂鉴别仪(16910)

操作环节:

1、开机、预热

2、海拔高度设定

3、系统标定

4、连接管路、调节压力

5、样品检验

6、结果显示

操作要点:

1、按照界面提示信息进行

2、系统标定

3、压力调节


169105

制冷剂鉴别仪(16910)

1、开机、预热

连接电源后自动开机、预热

预热时间约为2分钟

注:在预热过程中,如果不进行海拔高度设定,将自动跳到系统标定环节


169106

制冷剂鉴别仪(16910)

2、海拔高度设定

注:如果不进行海拔高度设定,预热完成后将自动进行系统标定


169107

制冷剂鉴别仪(16910)

在预热的过程中,按住A、B键直到显示屏出现“USAGE ELEVATION,400FEET”(出厂设置,海拔400英尺,相当于是120米)。

使用A键和B键,调节海拔高度。

A 升高100英尺

B 降低100英尺

设定完成后,静置20秒,自动切换到预热步骤


169108

制冷剂鉴别仪(16910)

3、系统标定

预热完成后, 系统标定自动进行,时间为1分钟。


169109

制冷剂鉴别仪(16910)

4、连接管路,进行检验

把采样管接到车辆空调系统或制冷剂罐的出口上。按A 键开始

注意调节压力,应高于5psi,不超过25psi


1691010

制冷剂鉴别仪(16910)

5、制冷剂鉴别

检验过程约1分钟


1691011

制冷剂鉴别仪(16910)

6、显示结果

检验过程完成后,自动显示结果

分析结果保留在显示屏上,直到按下A 键


1691012

制冷剂鉴别仪(16910)

按A键,打印

按B键,退出


1691013

制冷剂鉴别仪(16910)

7、检验结果说明

PASS:制冷剂纯度达到98%或更高。通过检验,可以回收。

FAIL:R12 或R134a 的混合物,任一种纯度达不到98%,混合物太多。

FAIL CONTAMINATED:未知制冷剂,如R22 或HC含量4%或更多。不能显示含量。

NO REFRIGERANT-CHK HOSE CONN:空气含量达到90%或更高。没有制冷剂。


Ra007plus

汽车空调诊断仪(RA007PLUS)

用途:

诊断空调制冷系统的性能

检测空调制冷系统的部件

测量的参数:

制冷剂压力(2个)

制冷剂管路温度(4个)

环境温度和湿度

出风口温度和湿度


Ra007plus1

汽车空调诊断仪(RA007PLUS)

部件组成

温度和湿度传感器

THR

低压传感器

高压传感器

主机

数据线

光盘

220V充电器

温度传感器(4个)

TK1-TK4

12V电源线


Ra007plus2

汽车空调诊断仪(RA007PLUS)

控制面板

快速进入菜单键

上/左键

确认键

USB指示灯

下/右键

电源指示灯

返回键

电源键


Ra007plus3

汽车空调诊断仪(RA007PLUS)

顶部接口

USB接口

电源接口


Ra007plus4

汽车空调诊断仪(RA007PLUS)

底部接口

热电偶温度探针(TK1-TK4)

线性压力传感器

低压输入

高压输入

空调压缩机工作电压


Ra007plus5

汽车空调诊断仪(RA007PLUS)

1、使用前的准备工作

对主机进行充电,充电时间约为5小时

接在220V电源上


Ra007plus6

汽车空调诊断仪(RA007PLUS)

2、传感器连接

THR传感器

注:线束的颜色与主机接口的颜色对应


Ra007plus7

汽车空调诊断仪(RA007PLUS)

测量参数表


Ra007plus8

汽车空调诊断仪(RA007PLUS)

操作难点:

英文操作界面

诊断功能理解

诊断数据分析

操作要点:

按照操作界面提示信息进行

正确连接传感器线束


Ra007plus9

汽车空调诊断仪(RA007PLUS)

3、开机

(1)按住电源键,开机,显示主菜单

(2)使用光标键,选择菜单

(3)按确认键,进入相应菜单

空调诊断菜单

系统设置菜单

存储器菜单


Ra007plus10

汽车空调诊断仪(RA007PLUS)

(1) 按光标键,选择设置菜单,按确认键

(2) 按光标键,选择第三项的语言项目,按确认键

(3) 按光标键,选择第二项的英文,按确认键

(4) 按返回键,返回主菜单

3、设置菜单

第一次使用设备时,需要对语言进行设置:


Ra007plus11

汽车空调诊断仪(RA007PLUS)

注:设置菜单中的对比度(第一项)、亮度(第二项)不用调整


Ra007plus12

汽车空调诊断仪(RA007PLUS)

4、存储器菜单

只有前期储存了相关数据,才会有结果显示


Ra007plus13

汽车空调诊断仪(RA007PLUS)

5、空调诊断菜单

(1)按光标键,选择空调诊断菜单

(2)按确认键,进入空调诊断菜单

效率菜单

自动诊断菜单

控制菜单

测量菜单


Ra007plus14

汽车空调诊断仪(RA007PLUS)

空调诊断菜单

自动诊断模式

控制模式

测量模式

车辆配置

车辆配置

车辆配置

连接说明

测试顺序

(选择测试项目)

测量数据

初始条件获得

连接说明

自动获取

测试条件说明

测量结果显示

故障可能原因显示

测试顺序应用


Ra007plus15

汽车空调诊断仪(RA007PLUS)

6、效率菜单的操作方法

此菜单用于检测空调制冷效果

(1)选择效率菜单,按确认键

效率菜单

确认键


Ra007plus16

汽车空调诊断仪(RA007PLUS)

(2)按光标键和确认键,进入空调配置菜单

维修接口阀门

(两阀、低压阀或高压阀)

压力传感器类型

(线性或机械)

空调压缩机类型

(可变或定排量)

膨胀装置类型

(膨胀阀或节流管)


Ra007plus17

汽车空调诊断仪(RA007PLUS)

(3)将THR传感器放在车辆2米处,按确认键

2米

确认键


Ra007plus18

汽车空调诊断仪(RA007PLUS)

(4)仪器显示环境温度和湿度数值

按确认键,进入下一个界面

环境温度

确认键

环境湿度


Ra007plus19

汽车空调诊断仪(RA007PLUS)

(5)对空调工况进行设置

按界面提示信息进行空调系统设置(共2页)

满足运行条件和时间,按确认键

压缩机运转5-10分钟

发动机转速保持1800-2200

打开车窗

新鲜空气门打开

第一页


Ra007plus20

汽车空调诊断仪(RA007PLUS)

温度设置为最冷

风量设置为最大

出风模式设置为正面

将THR传感器放在空调正面出风口处

第二页


Ra007plus21

汽车空调诊断仪(RA007PLUS)

(6)效率测试界面(测试时间为60秒)

出风口温度

出风口湿度

最大允许温度

光标在此区域内为正常

(7)测试完成后,按返回键,返回空调诊断菜单


Ra007plus22

汽车空调诊断仪(RA007PLUS)

7、自动诊断菜单的操作方法

此菜单用于对空调性能进行诊断,得到诊断结果

(1)按光标键,选择自动诊断菜单

(2)按按确认键,进入空调配置菜单

(3)选择空调配置,按确认键


Ra007plus23

汽车空调诊断仪(RA007PLUS)

(4)连接高、低阀传感器,完成后按确认键


Ra007plus24

汽车空调诊断仪(RA007PLUS)

(5)连接T2、T3、T4传感器,完成后按确认键


Ra007plus25

汽车空调诊断仪(RA007PLUS)

(6)连接THR传感器放在距车辆2米处,按确认键

仪器显示环境温度和湿度值


Ra007plus26

汽车空调诊断仪(RA007PLUS)

(7)对空调工况进行设置。THR放在正面出风口处,按确认键


Ra007plus27

汽车空调诊断仪(RA007PLUS)

(8)仪器开始进行诊断,时间为60秒


Ra007plus28

汽车空调诊断仪(RA007PLUS)

(9)诊断结果显示。按确认键

环境空气温度

环境空气湿度

效果差

出风口温度

过冷

过热

高压

低压

高压温度

低压温度


Ra007plus29

(10)可能故障原因显示

按确认键,保存诊断结果;按下标键、确认键,退出。

汽车空调诊断仪(RA007PLUS)

局部单元的线路故障

压缩机故障

膨胀阀堵塞


Ra007plus30

汽车空调诊断仪(RA007PLUS)

8、测量菜单的操作方法

此菜单用于检测和显示传感器的测量数据

(1)连接两个压力传感、4个TK传感器

(2)开机,选择空调诊断菜单的测量菜单,按确认键

(3)选择空调配置,按确认键


Ra007plus31

汽车空调诊断仪(RA007PLUS)

(4)将THR传感器置于车辆2米处,按确认键

高压

低压

TK2温度

TK1温度

TK4温度

TK3温度

环境湿度

环境温度


Ra007plus32

汽车空调诊断仪(RA007PLUS)

(5)选择某一项数据(如高压),按确认键

压力值

返回

擦除

最大值

时间

平均值

暂停

最小值

测试时间


Ra007plus33

汽车空调诊断仪(RA007PLUS)

利用光标键、确认键,进行擦除、时间、暂停等设置

数据擦除

暂停

获取时间设定


Ra007plus34

汽车空调诊断仪(RA007PLUS)

(6)快速进入菜单键的功用

快速进入菜单键

图形模式

细节模式

储存

主菜单

关闭


Ra007plus35

汽车空调诊断仪(RA007PLUS)

细节模式

图形模式

数据保存


Ra007plus36

汽车空调诊断仪(RA007PLUS)

(7)测试完成后,按返回键,返回主菜单


Ra007plus37

汽车空调诊断仪(RA007PLUS)

9、控制菜单的操作方法

此菜单用于诊断空调系统的部件

(1)选择控制菜单,按确认键

(2)选择空调配置,按确认键


Ra007plus38

汽车空调诊断仪(RA007PLUS)

控制菜单的选项


Ra007plus39

汽车空调诊断仪(RA007PLUS)

(3)负荷测试

目的:确定制冷剂的放热情况

关键的测试参数: 高压侧制冷剂压力(HP)

冷凝器出口温度(T2)


Ra007plus40

汽车空调诊断仪(RA007PLUS)

① 选择LOAD选项,按确认键

② 连接高压传感器和TK2传感器


Ra007plus41

汽车空调诊断仪(RA007PLUS)

③ 对空调工况进行设置,按确认键。


Ra007plus42

汽车空调诊断仪(RA007PLUS)

光标沿着一个分为三个区域的图区移动

A区:光标在这个区域内保持稳定,表示被测管路中的冷却剂放热不足。

B区:光标在这个区域内保持稳定,表示被测管路中的冷却剂放热过量

C区:光标在这个区域内保持稳定,这表示在被测管路中冷却剂放热正确。


Ra007plus43

汽车空调诊断仪(RA007PLUS)

(4)冷凝器测试

判断冷凝器工作是否正常

例如,冷凝器是否使高压制冷剂从气态(进入冷凝器的状态)变为液态(离开冷凝器的状态)。

关键的测试参数: 高压侧制冷剂压力(HP)

冷凝器进口温度(TK1)

冷凝器出口温度(TK2)


Ra007plus44

汽车空调诊断仪(RA007PLUS)

① 选择Condenser选项,按确认键

② 连接高压传感器和TK1、TK2传感器


Ra007plus45

汽车空调诊断仪(RA007PLUS)

③ 对空调工况进行设置,按确认键


Ra007plus46

汽车空调诊断仪(RA007PLUS)

光标沿着一个 “气体R134有效图形”的而划分的三个区域移动

A区: 制冷剂以液态离开冷凝器-正确

B区: 制冷剂以饱和状态离开冷凝器-不正确

C区: 制冷剂以气态离开冷凝器-不正确


Ra007plus47

汽车空调诊断仪(RA007PLUS)

(5)蒸发器测试

判断蒸发器是否工作正常

例如:是否使冷却剂从高压-液态变成了低压-气态。

关键的测试参数:低压侧制冷剂压力(LP)

蒸发器出口温度(TK4)


Ra007plus48

汽车空调诊断仪(RA007PLUS)

① 选择Evaporator选项,按确认键

② 连接低压传感器和TK4传感器


Ra007plus49

汽车空调诊断仪(RA007PLUS)

③ 对空调工况进行设置,按确认键


Ra007plus50

汽车空调诊断仪(RA007PLUS)

光标沿着一个 “气体R134有效图形”的而划分的三个区域移动

A区: 制冷剂以液态离开蒸发器-不正确

B区: 制冷剂以饱和状态离开蒸发器-不正确

C区: 制冷剂以气态离开蒸发器-正确


Ra007plus51

汽车空调诊断仪(RA007PLUS)

(6)机械式压缩机测试

① 选择MEC Compressor选项,按确认键

② 连接高压传感器和低压传感器


Ra007plus52

汽车空调诊断仪(RA007PLUS)

③ 对空调工况进行设置,按确认键


Ra007plus53

汽车空调诊断仪(RA007PLUS)

光标显示了压缩机的运行状态

A区: 光标在区域内保持稳定,表示压缩机容量最小

B区: 光标在区域内保持稳定,表示压缩机容量最大

C区: 光标在区域内保持稳定,表示压缩机处于调整阶段

如果光标在这些区域之一内保持稳定,表示压缩机出现了故障


3730847

控制模式

相关概念

过冷:

表示液体制冷剂离开冷凝器时测量到的温度和理论值温度之间的差异。

理论值温度是根据空调的高压值计算出来的。

过热:

表示液体冷却剂离开蒸发器时测量到的温度和理论值温度之间的差异。

理论值温度是根据空调的低压值计算出来的。


3730847

控制模式

焓:

表示热能和热能做的功,做功大小取决于温度和压力。

就R134而言,使用焓图使我们能够根据温度和压力确定物体的状态(液态,气态,或饱和状态)


Ac350c

制冷剂回收加注机(AC350C)

显示屏

高压表

低压表

键盘

低压阀门

高压阀门

电源开关

储罐压力表

键盘说明


Ac350c1

制冷剂回收加注机(AC350C)

抽真空

充注

回收

菜单

排气

停止/取消

开始/确认

上标

数据库

下标

数字键


Ac350c2

制冷剂回收加注机(AC350C)

真空泵油液位线

专用快速接头固定座,防止脏物

排油罐

2014年8月31日星期日

119


Ac350c3

制冷剂回收加注机(AC350C)

1、开机

连接在220V电源,转动电源开关,显示主菜单

储罐重量和储罐内部的制冷剂重量


Ac350c4

制冷剂回收加注机(AC350C)

2、排气

① 按下排气键,设备进行排气,2秒后完成。

② 按下确认键。

3、回收

① 按下回收键,然后按界面提示接好管路及接头。

② 设定制冷剂回收量:用数字键输入,按确认键。

③ 界面显示“清理管路1分钟”。设备开始自动进行清理,然后进行回收


Ac350c5

制冷剂回收加注机(AC350C)

制冷剂回收进行中


Ac350c6

制冷剂回收加注机(AC350C)

4、完成回收

当界面显示“回收完成”时,按下确认键。

5、排油(制冷剂净化)

完成制冷剂回收后,按确认键,开始进行排油。

约10秒后完成,必要时记录排油量。


Ac350c7

制冷剂回收加注机(AC350C)

6、抽真空

① 完成排油之后,按下的确认键,进入抽真空菜单。

② 利用数字键设定抽空时间,按确认键。

③ 开始抽真空,时间到,即完成。

正在抽真空


Ac350c8

制冷剂回收加注机(AC350C)

7、保压

根据提示信息,按下确认键,进行保压。

保压时间为3分钟

正在进行保压


Ac350c9

制冷剂回收加注机(AC350C)

8、加注冷冻油

① 在加注冷冻油之前,确认油瓶油量。

② 按下确认键,进行注油。

③ 观察油瓶确定注油量。达到要求时,停止注油。

按确认键,暂停注油;按取消键,结束注油


Ac350c10

制冷剂回收加注机(AC350C)

9、加注制冷剂

①按下确认键,进入制冷剂充注菜单

②关闭低压阀,进行单管充注

③设定充注量,按下确认键

设定制冷剂的充注量


Ac350c11

制冷剂回收加注机(AC350C)

④ 设备开始进行充注。

⑤ 充注完成后,关闭阀门,取下蓝、红管。

制冷剂充注完成


Ac350c12

制冷剂回收加注机(AC350C)

⑥ 按下确认键,清理管路,2分钟后完成

⑦ 按下确认键,返回主菜单。


3730847

未来的汽车维修技术专家,将从这里诞生!


3730847

谢谢!


  • Login
