  1. I/O Port & CLCD Microprocessor NohJin-Seok

  2. Contents 1. I/O Port 2. 7-Segment 3. Character LCD 4. Circuit & Example Source Code Digital System & Robotics Lab.

  3. Input/Output Port • 기본 구조 • 6개의 8비트 양방향 병렬 I/O 포트 (Port A~F) • 1개의 5비트 양방향 병렬 I/O 포트 (Port G) • 총 53개의 I/O 핀 내장 • 최대 구동 전류 40mA 병렬 I/O 핀의 구조 Digital System & Robotics Lab.

  4. Register • DDRx : 입출력 방향 레지스터 • PORTx: 데이터 출력 레지스터 • PINx : 포트 입력 레지스터 PORTx7 PORTx6 PORTx5 PORTx4 PORTx3 PORTx2 PORTx1 PORTx0 PORTx DDx1 DDx7 DDx6 DDx5 DDx4 DDx3 DDx0 DDx2 DDRx PINx7 PINx6 PINx5 PINx4 PINx3 PINx2 PINx0 PINx1 PINx Digital System & Robotics Lab.

  5. Block Diagram • DDR을 통하여 입출력 방향 설정 Digital System & Robotics Lab.

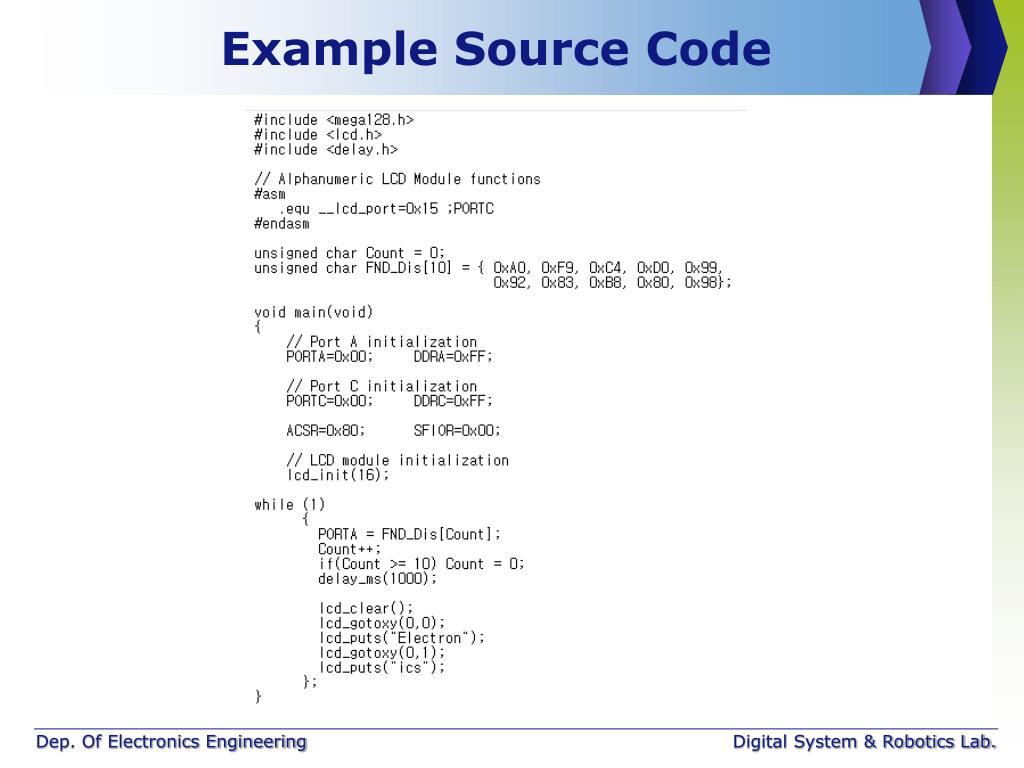

  6. Example Source Code Digital System & Robotics Lab.

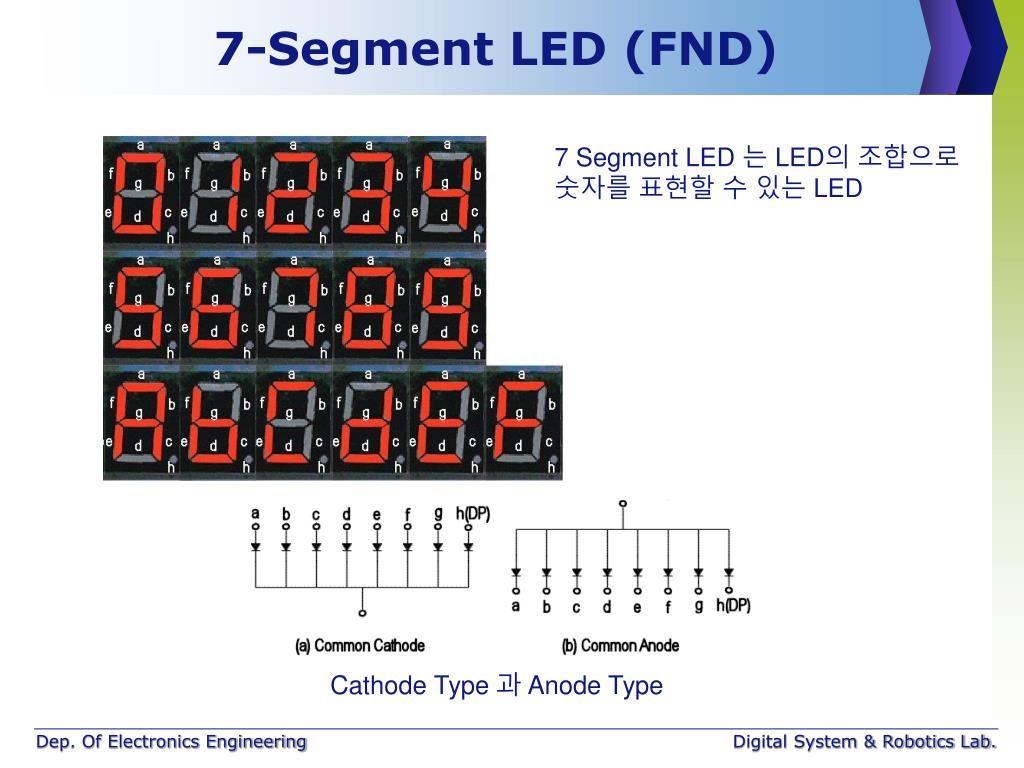

  7. 7-Segment LED (FND) 7 Segment LED 는 LED의 조합으로 숫자를 표현할 수 있는 LED Cathode Type 과 Anode Type Digital System & Robotics Lab.

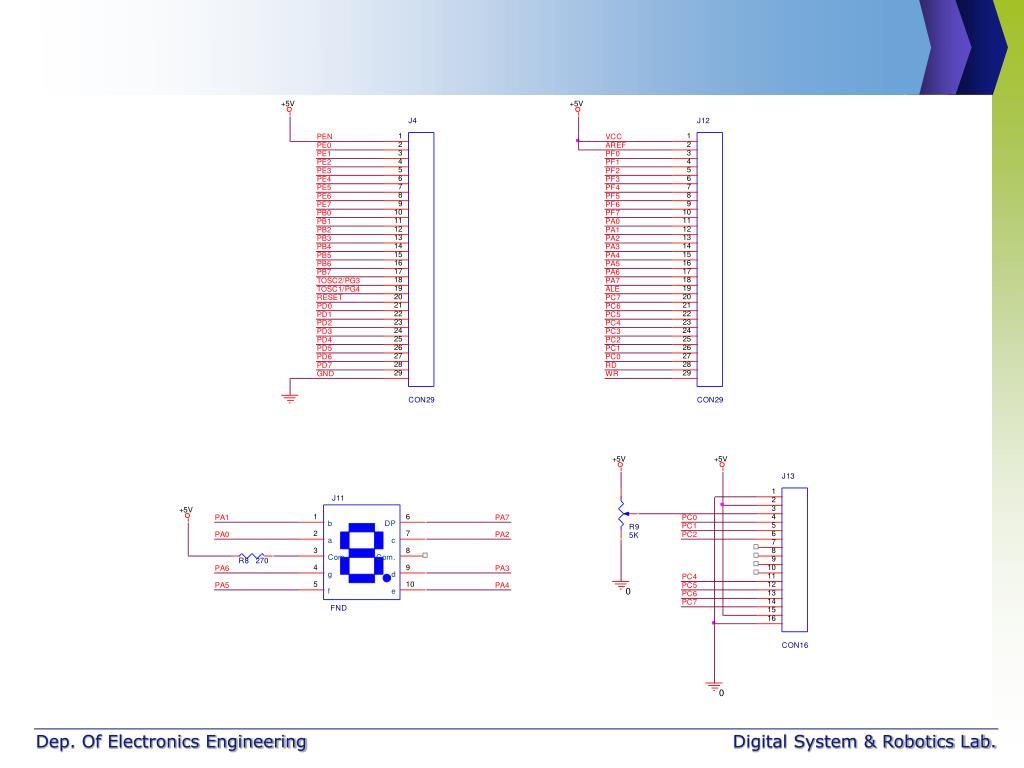

  8. Circuit Digital System & Robotics Lab.

  9. Digital System & Robotics Lab.

  10. Example Source Code Digital System & Robotics Lab.

  11. Character LCD • CLCD • 문자 및 숫자를 표현하는 디스플레이 장치 • 5x7, 5x10 도트로 문자를 표현 • 인터페이스가 표준화되어 있기 때문에 마이크로프로세서와 간편히 인터페이스가 가능 • 8비트 혹은 4비트 데이터 버스 방식 구동 Digital System & Robotics Lab.

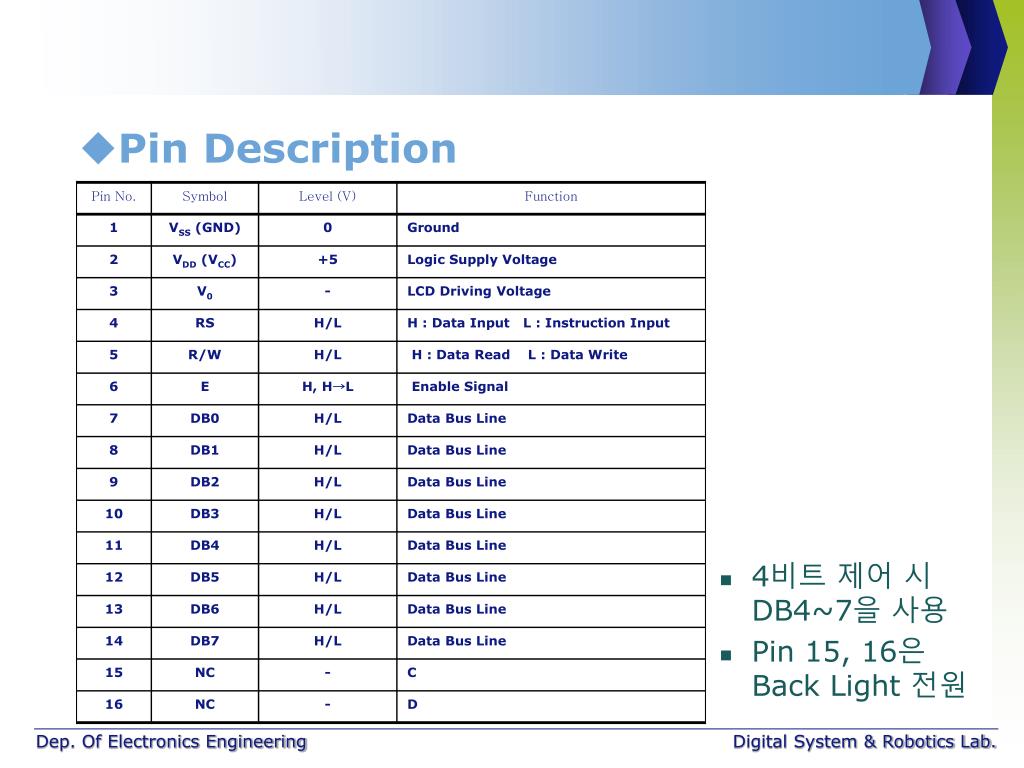

  12. Pin Description • 4비트 제어 시 DB4~7을 사용 • Pin 15, 16은 Back Light 전원 Digital System & Robotics Lab.

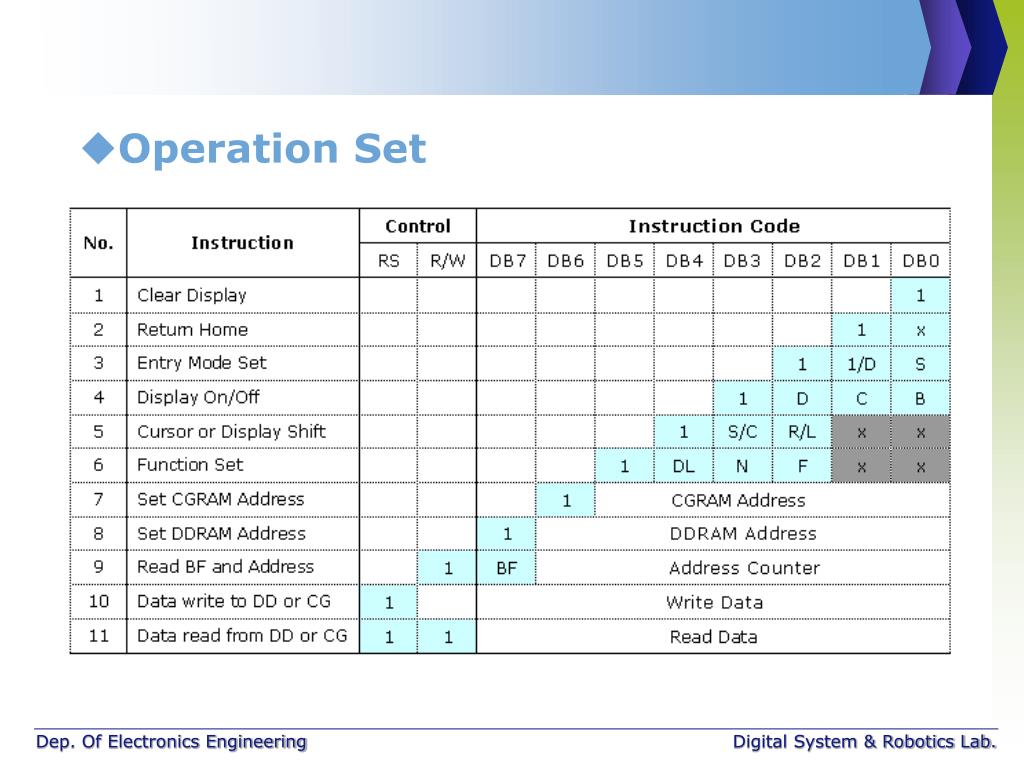

  13. Operation Set Digital System & Robotics Lab.

  14. Sequence Of Initial Digital System & Robotics Lab.

  15. Digital System & Robotics Lab.

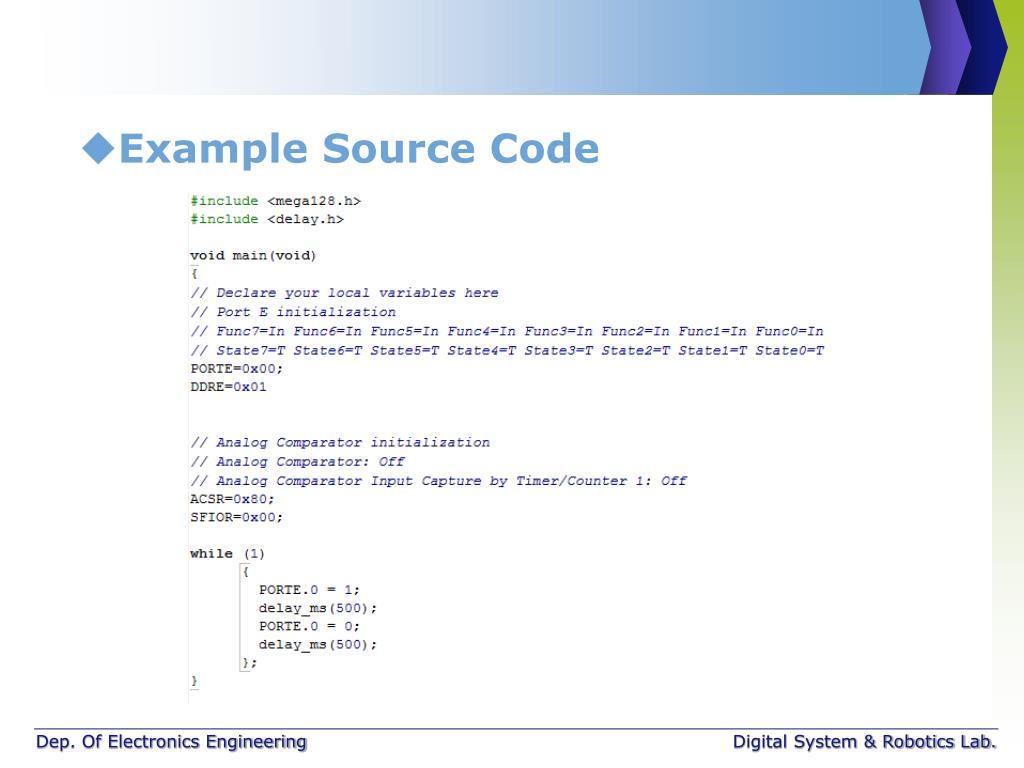

  16. Example Source Code Digital System & Robotics Lab.

  17. Thank You ! www.themegallery.com
