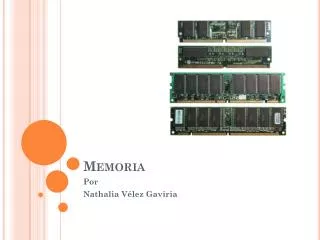

1. Memoria Por Nathalia Vélez Gaviria

2. EL PAPEL DE LA MEMORIA EN LA COMPUTADORA • Una computadora utiliza Memoria RAM para mantener instrucciones y datos temporales necesarios para realizar tareas. • Eso permite que el CPU (Unidad central de procesamiento) de la computadora acepte instrucciones y datos almacenados en la memoria muy rápidamente. • Un buen ejemplo de esto es cuando el CPU carga un programa de una aplicación, al tener un programa cargado en la memoria significa que se puede realizar el trabajo más rápido teniendo que esperar menos tiempo para que la computadora realice las tareas.

3. GRAFICO • El proceso comienza cuando ingresa un comando desde el teclado. El CPU interpreta el comando y ordena a la unidad de disco duro cargar el comando o programa en la memoria. Una vez que los datos están cargados en la memoria, el CPU puede acezarlos mucho más rápido.

4. MEMORIA Y DESEMPEÑO • Se ha probado que el agregar más memoria a la computadora aumenta se desempeño. • Si no hay suficiente espacio en memoria para toda la información que necesita el CPU, la computadora tiene que configurar la opción como un archivo de memoria virtual. Al hacer esto, el CPU reserva espacio en el disco duro para simular memoria RAM adicional. Este proceso se conoce como “intercambio” y hace más lento el sistema. • En una computadora promedio, toma aproximadamente 200ns (nanosegundos) para tener acceso a RAM en comparación con 12,000,000ns para accesar el disco duro.

5. Como es la memoria Visión más cercana del DIMM de SDRAM de 168 pin

6. De donde viene la memoria la memoria comienza como arena común de playa. Durante el procesamiento de fabricación de chips, los patrones intricados de circuitos se imprimen en los circuitos mediante una variedad de técnicas. Los chips buenos se separan y se procede a una etapa llamada “enlace”: este proceso establece las conexiones entre el chip y las guías de oro o de estaño, o las pines. Una vez que se enlazan los chips, estos se empacan en gabinetes de plástico o cerámica sellados herméticamente. El silicio se extrae de la arena, se derrite, se corta, se planta y se pule en wafers de silicio La arena contiene silicio, que es el componente primario en la fabricación de semiconductores o “chips”.

8. El CPU con frecuencia se conoce como el cerebro de la computadora. Este es el lugar donde se realizan todas las acciones de la computadora. • El conjunto de chips soporta el CPU. Generalmente contiene varios “controladores” que controlan la forma en que viaja la información entre el procesador y otros • componentes en el sistema. Algunos sistemas tienen más de un conjunto de chips. • El controlador de memoria es parte del conjunto de chips y este controlador establece el flujo de información entre la memoria y el CPU.

9. CÓMO FUNCIONA LA MEMORIA CON EL PROCESADOR

10. Tipos de memoria

11. MEMORIA RAM: • La memoria RAM (RandomAccesMemory) es utilizada por el computador para almacenar instrucciones y otros parámetros de los programas que el usuario ha activado. Una de las características más destacadas de este tipo de memoria es su volatilidad: su contenido se pierde cuando el computador se apaga. Por este motivo, la memoria RAM se emplea en estrecha relación con el disco duro del sistema, capaz de mantener la información aunque no reciba corriente eléctrica.

12. MEMORIA ROM: • La memoria ROM (ReadOnlyMemory), a diferencia de la anterior, no se borra cuando se apaga el computador. Como su propio nombre lo indica, la memoria ROM se caracteriza por ser única y exclusivamente de lectura. En ella se almacena información necesaria para activar el sistema operativo y reconocer los periféricos conectados al sistema como el monitor, el teclado o el ratón.

13. RANURA • Las ranuras de memoria RAM son los conectores en los cuales se conectan los módulos de memoria principal del ordenador. A estos conectores también se les denomina bancos de memoria. • En dichas ranuras de enchufan los módulos de memoria (que pueden ser SIMM, DIMM...). • Se trata de la forma en que se juntan los chips de memoria, del tipo que sean, para conectarse a la placa base del ordenador. Son unas plaquitas alargadas con conectores en un extremo; al conjunto se le llama módulo. • El número de conectores depende del bus de datos del microprocesador, que más que un autobús es la carretera por la que van los datos; el número de carriles de dicha carretera representaría el número de bits de información que puede manejar cada vez.

15. MEMORIA SIMMs • Los primeros SIMMs transferían 8 bits de datos a la vez. Más tarde, a medida que los CPUs comenzaron a leer datos en fragmentos de 32 bits, se desarrolló un SIMM más amplio, que podía suministrar 32 bits de datos al mismo tiempo. • La forma más fácil de diferenciar entre estos dos tipos de SIMMs era el número de pines o conectores. • Los módulos anteriores tenían 30 pines y los módulos más nuevos tienen 72 pines. • Por lo tanto, estos se conocieron comúnmente como los SIMMs de 30 pines y los SIMMs de 72 pines. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.

16. MEMORIA DIMMs • Sus contactos de cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de memoria • Los DIMMs de 168 pines transfieren 64 bits de datos a la vez y normalmente usan en configuraciones de computadora que soportan un bus de 64 bits o un bus de memoria más amplio. • llevan dos muescas para facilitar su correcta colocación. • Existen para voltaje estándar (5 voltios) o reducido (3.3 V). Más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente negros

17. PARTES QUE COMPONEN LA MEMORIA dimm DIMM - SDRAM     Los componentes son visibles, ya que no cuenta con cubierta protectora; son básicamente los siguientes: 1.-  Tarjeta: es una placa plástica sobre la cuál están soldadas los componentes de la memoria. 2.-Chips: son módulos de memoria volátil. 3.- Conector (168 terminales): base de la memoria que se inserta en la ranura especial para memoria DIMM - SDRAM en la tarjeta principal (Motherboard). 4.- Muesca: indica la posición correcta dentro de la ranura de memoria.

18.  MEMORIA SODIMM  Comparación de un DIMM de 72 pines y un DIMM de 144 pines • La memoria que utilizan comúnmente las computadoras laptop y portátiles se le llama SODIMM (Small Outline DIMM). • El SODIMM es muy parecido a la memoria SIMM pero con dimensiones más pequeñas y diferencias técnicas importantes. • El SODIMM también da soporte para transferencias de 32 bits. AllService cuenta con memoria SODIMM para la mayoría de computadoras portátiles. • Los SODIMMs de 72 pines tienen 32 bits y los de 144 tienen 64 bits de ancho. SO DIMM de 72 pines de 2.35" SO DIMM de 144 pines de 2.66"

19. MEMORIA RIMM • Este tipo de memorias siempre deben ir por pares, no funcionan si se coloca solamente un módulo de memoria.    • Todos las memorias RIMM cuentan con 184 terminales.   •  Cuentan con 2 muescas centrales en el conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta.   • La memoria RIMM permite el manejo de 16 bits.   • Tiene una placa metálica sobre los chips de memoria, debido a que estos tienden a calentarse mucho y esta placa actúa como disipador de calor. • Como requisito para el uso del RIMM es que todas las ranuras asignadas para ellas estén ocupadas.
