Bios – Basic Input Output System

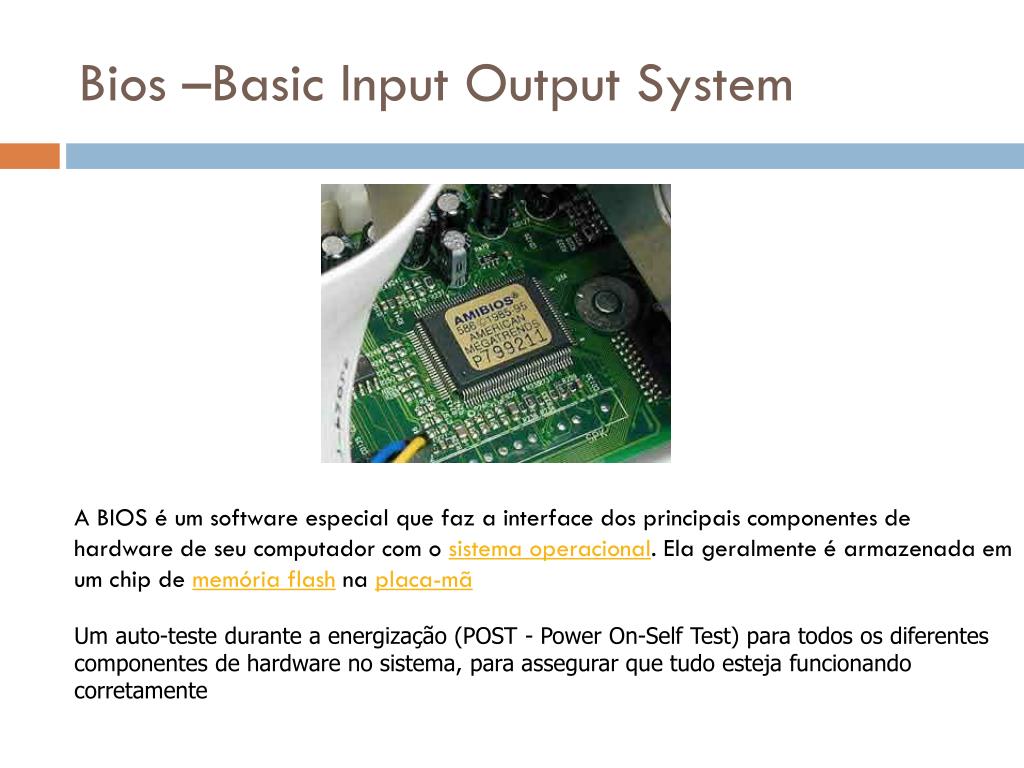

1. Bios –Basic Input Output System A BIOS é um software especial que faz a interface dos principais componentes de hardware de seu computador com o sistema operacional. Ela geralmente é armazenada em um chip de memória flash na placa-mã Um auto-teste durante a energização (POST - Power On-Self Test) para todos os diferentes componentes de hardware no sistema, para assegurar que tudo esteja funcionando corretamente

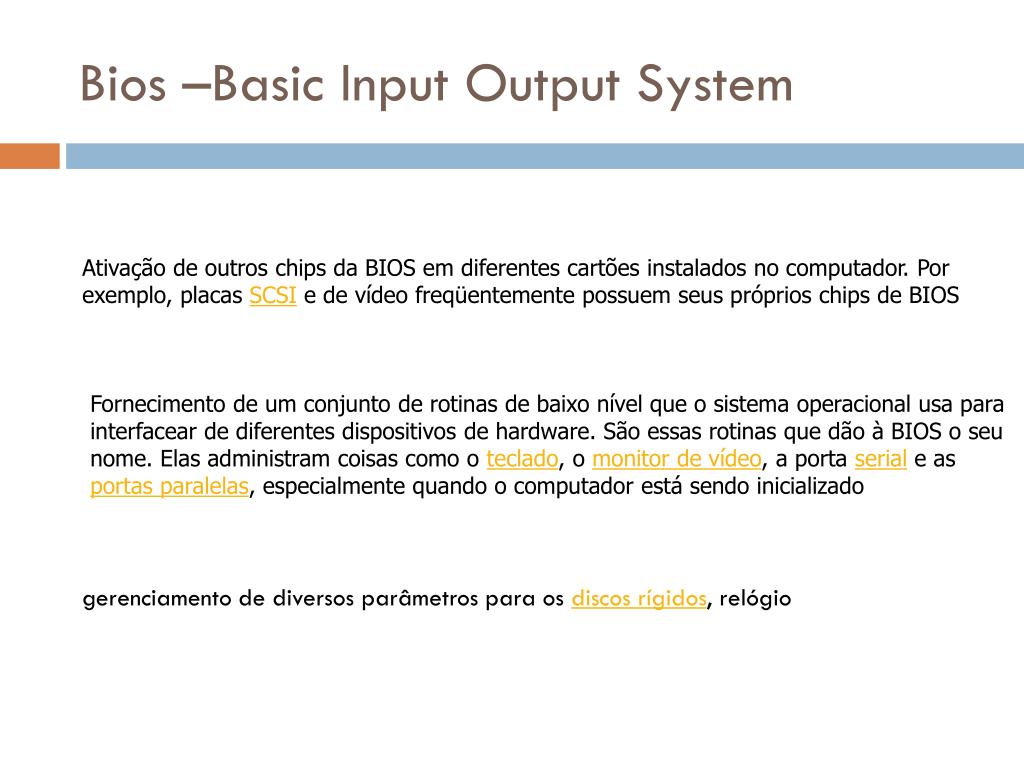

2. Bios –Basic Input Output System Ativação de outros chips da BIOS em diferentes cartões instalados no computador. Por exemplo, placas SCSI e de vídeo freqüentemente possuem seus próprios chips de BIOS Fornecimento de um conjunto de rotinas de baixo nível que o sistema operacional usa para interfacear de diferentes dispositivos de hardware. São essas rotinas que dão à BIOS o seu nome. Elas administram coisas como o teclado, o monitor de vídeo, a porta serial e as portas paralelas, especialmente quando o computador está sendo inicializado gerenciamento de diversos parâmetros para os discos rígidos, relógio

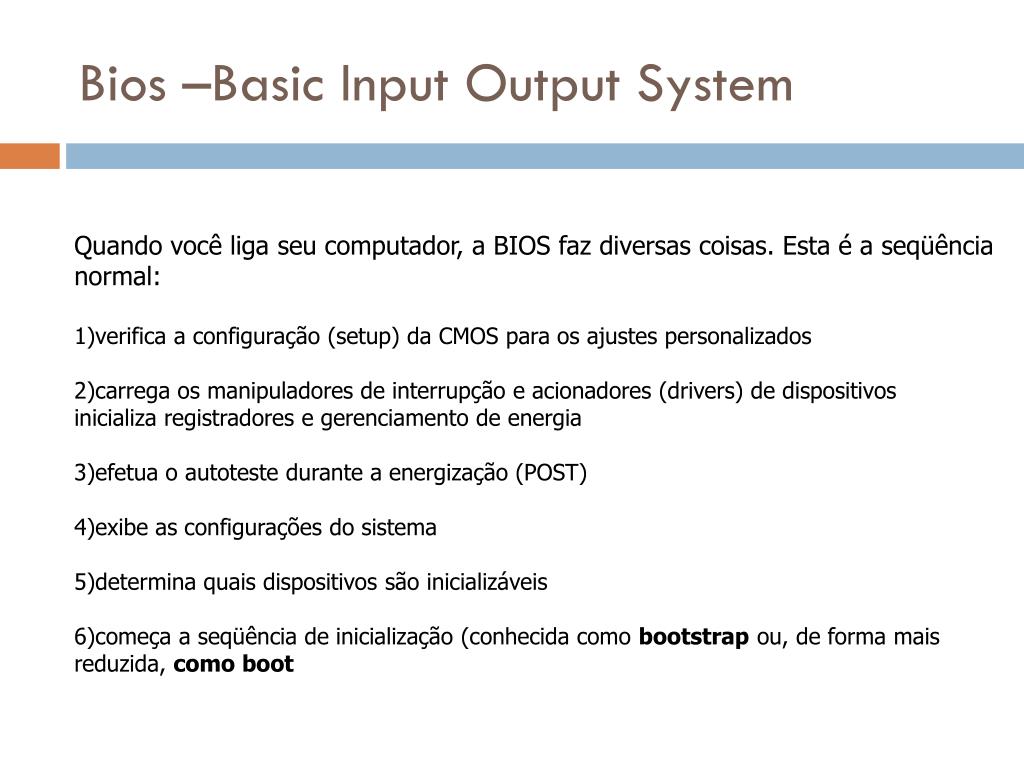

3. Bios –Basic Input Output System Quando você liga seu computador, a BIOS faz diversas coisas. Esta é a seqüência normal: 1)verifica a configuração (setup) da CMOS para os ajustes personalizados 2)carrega os manipuladores de interrupção e acionadores (drivers) de dispositivos inicializa registradores e gerenciamento de energia 3)efetua o autoteste durante a energização (POST) 4)exibe as configurações do sistema 5)determina quais dispositivos são inicializáveis 6)começa a seqüência de inicialização (conhecida como bootstrap ou, de forma mais reduzida, como boot

4. Bios –Basic Input Output System A primeira coisa que a BIOS faz é verificar a informação armazenada em uma minúscula quantidade de RAM (64 bytes) localizada em um chip fabricado com a tecnologia CMOS (Complementary Metal Oxide Semicondutor). A Configuração da CMOS fornece informações detalhadas particulares para seu sistema e pode ser alterada de acordo as mudanças do sistema.  A BIOS usa essas informações para modificar ou complementar sua programação padrão conforme necessário.

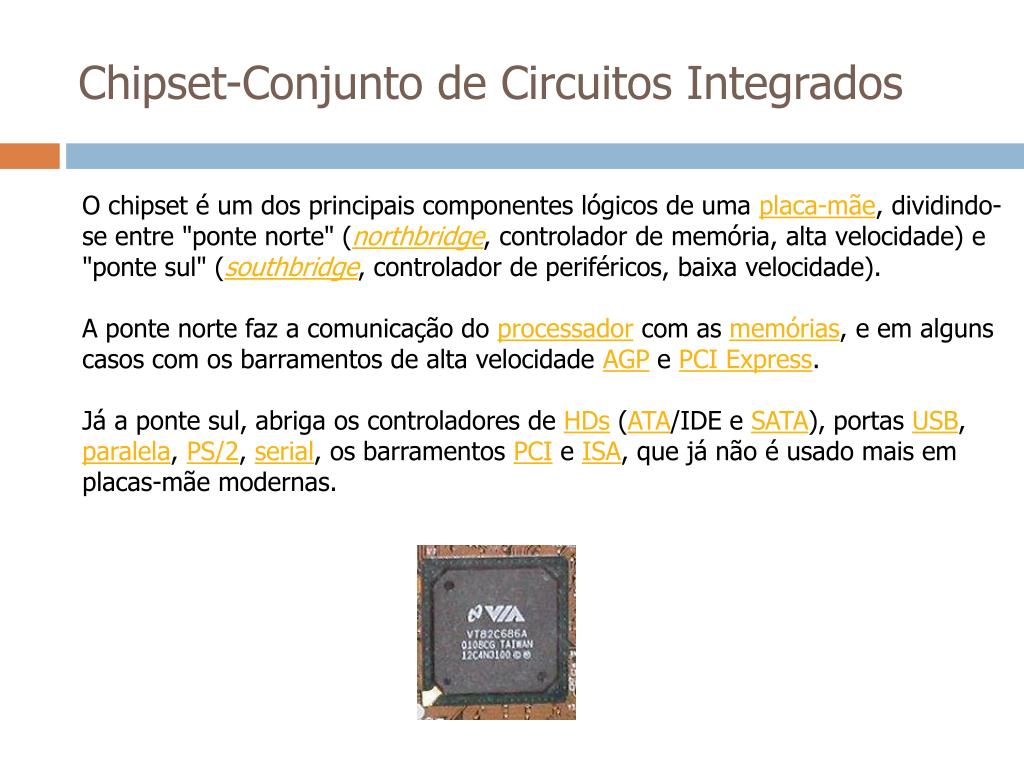

5. Chipset-Conjunto de Circuitos Integrados O chipset é um dos principais componentes lógicos de uma placa-mãe, dividindo-se entre "ponte norte" (northbridge, controlador de memória, alta velocidade) e "ponte sul" (southbridge, controlador de periféricos, baixa velocidade). A ponte norte faz a comunicação do processador com as memórias, e em alguns casos com os barramentos de alta velocidade AGP e PCI Express. Já a ponte sul, abriga os controladores de HDs (ATA/IDE e SATA), portas USB, paralela, PS/2, serial, os barramentos PCI e ISA, que já não é usado mais em placas-mãe modernas.

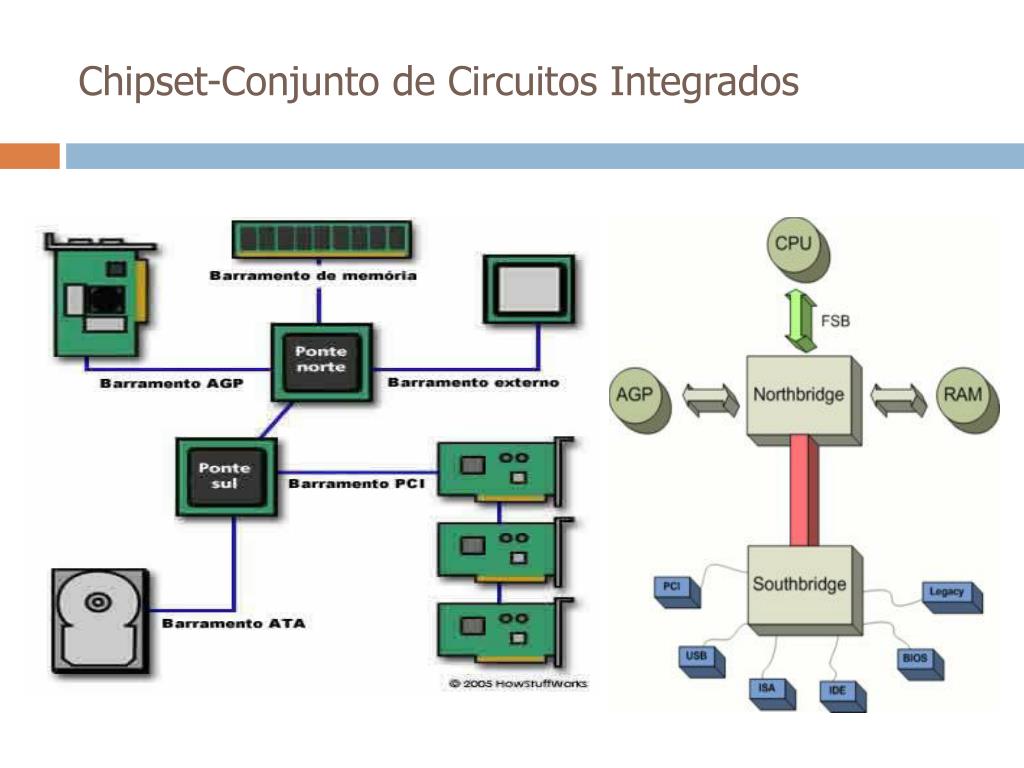

6. Chipset-Conjunto de Circuitos Integrados

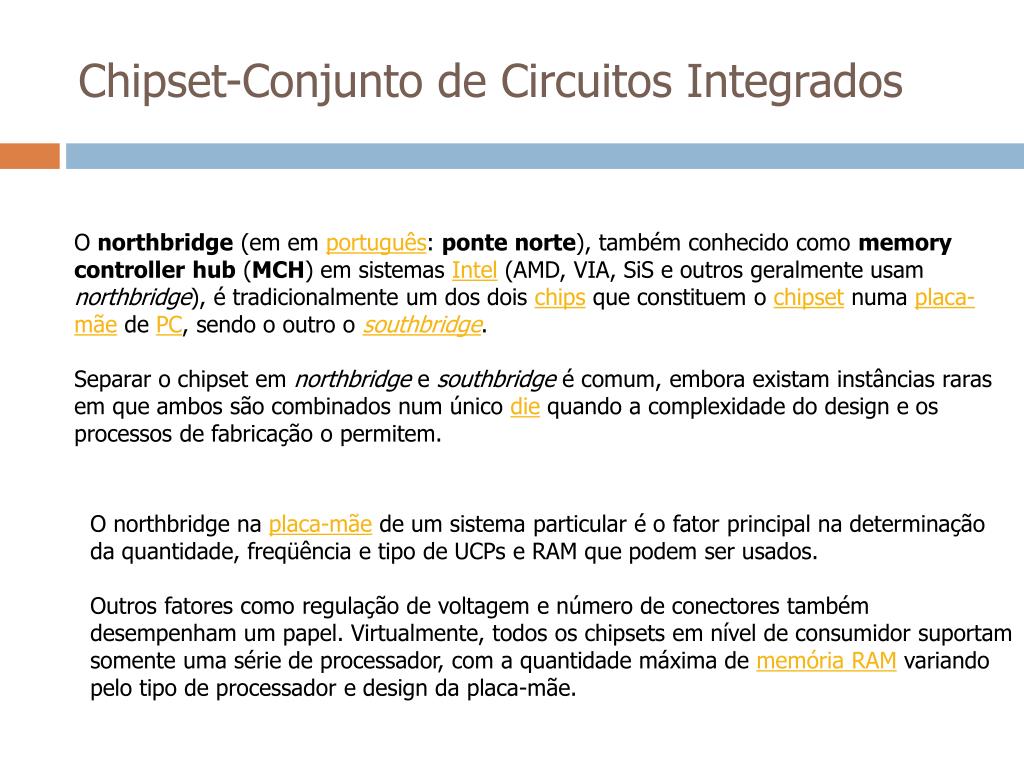

7. Chipset-Conjunto de Circuitos Integrados O northbridge (em em português: ponte norte), também conhecido como memory controller hub (MCH) em sistemas Intel (AMD, VIA, SiS e outros geralmente usam northbridge), é tradicionalmente um dos dois chips que constituem o chipset numa placa-mãe de PC, sendo o outro o southbridge. Separar o chipset em northbridge e southbridge é comum, embora existam instâncias raras em que ambos são combinados num único die quando a complexidade do design e os processos de fabricação o permitem. O northbridge na placa-mãe de um sistema particular é o fator principal na determinação da quantidade, freqüência e tipo de UCPs e RAM que podem ser usados. Outros fatores como regulação de voltagem e número de conectores também desempenham um papel. Virtualmente, todos os chipsets em nível de consumidor suportam somente uma série de processador, com a quantidade máxima de memória RAM variando pelo tipo de processador e design da placa-mãe.

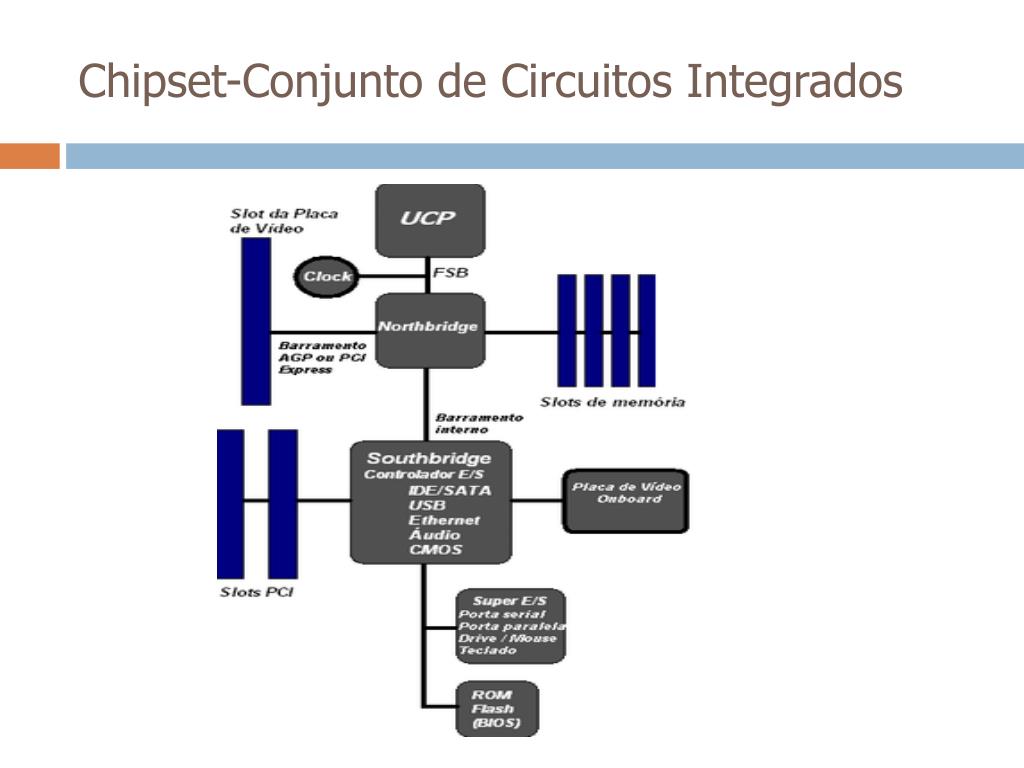

8. Chipset-Conjunto de Circuitos Integrados

9. Chipset-Conjunto de Circuitos Integrados O southbridge (em português: ponte sul), também conhecido como I/O Controller Hub em sistemas Intel (AMD, VIA, SiS e outros geralmente usam southbridge), é um chip que implementa as capacidades mais "lentas" da placa-mãe numa arquitetura de chipset northbridge/southbridge. O southbridge pode ser geralmente diferenciado do northbridge por não estar diretamente conectado à UCP. Em vez disso, o northbridge liga o southbridge à UCP. Visto que o southbridge não está diretamente conectado à UCP, a ele é dada a responsabilidade pelos dispositivos mais lentos num PC típico. Um southbridge em particular geralmente irá funcionar com vários northbridges diferentes, mas estes dois chips devem ser projetados para trabalhar em conjunto; não há um padrão amplo para interoperabilidade entre projetos de chipsets de lógicas diferentes

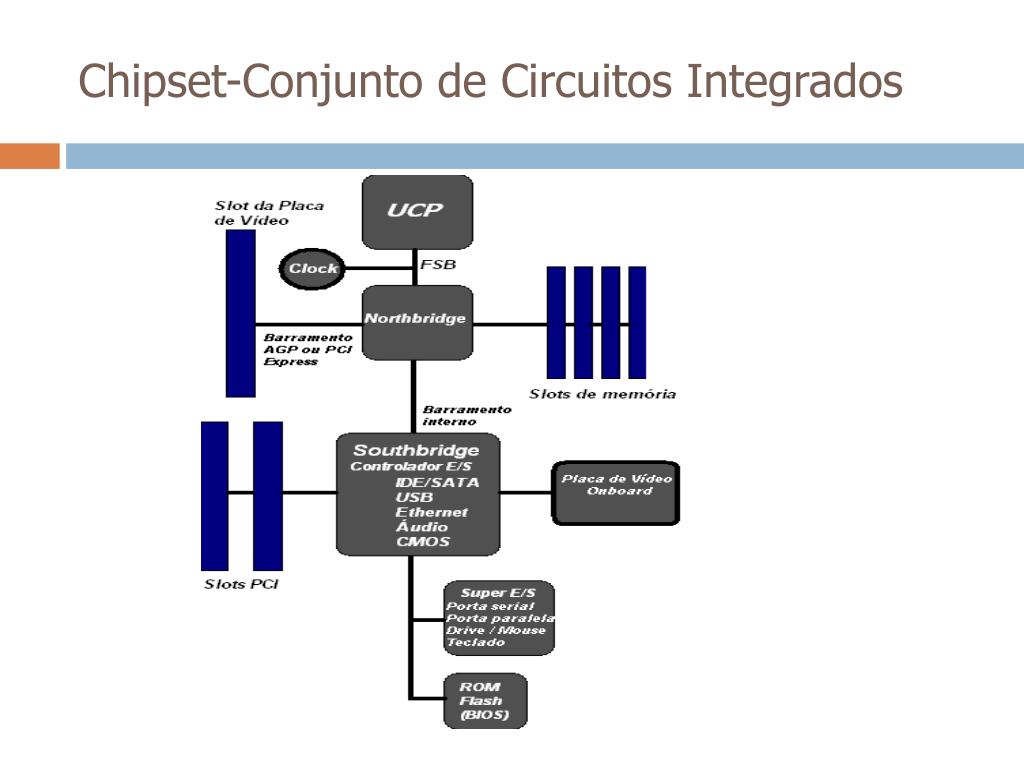

10. Chipset-Conjunto de Circuitos Integrados
