ESERCITAZIONE - BERNOULLI

Dati. - Diametro condotta D = 0,2 m. - Diametro tronco venturimetro d=0,5D. - Proiezione orizzontale condotta b=20 m. - Raggio calotta semisferica ABC a=2 m. - Manometro differenziale Δ =0.035 m. c. - γ = 9806 N/m 3 ; γ m = 133024 N/m 3. k. Incognite.

yaphet
Download Presentation

ESERCITAZIONE - BERNOULLI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

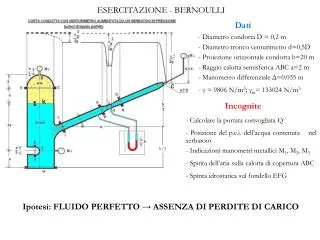

  1. Dati - Diametro condotta D = 0,2 m - Diametro tronco venturimetro d=0,5D - Proiezione orizzontale condotta b=20 m - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite - Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI - Posizione del p.c.i. dell’acqua contenuta nel serbatoio b/3 - Indicazioni manometri metallici M1, M2, M3 - Spinta dell’aria sulla calotta di copertura ABC - Spinta idrostatica sul fondello EFG Ipotesi: FLUIDO PERFETTO → ASSENZA DI PERDITE DI CARICO

  2. Dati - Diametro condotta D = 0,2 m - Diametro tronco venturimetro d=0,5D - Proiezione orizzontale condotta b=20 m - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite -Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI b/3 Nota Δ=0.035 m, si calcola il dislivello piezometrico δ tra le due sezioni di attacco del manometro noto δ →

  3. Dati - Diametro condotta D = 0,2 m - Diametro tronco venturimetro d=0,5D - Proiezione orizzontale condotta b=20 m Hk - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite - Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI - Posizione del p.c.i. dell’acqua contenuta nel serbatoio b/3 Hk = 13,524 m Ac = Cc Af dove e

  4. Dati - Diametro condotta D = 0,2 m ξ3 - Diametro tronco venturimetro d=0,5D ξk - Proiezione orizzontale condotta b=20 m Hk - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m ξ2 c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite - Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI - Posizione del p.c.i. dell’acqua contenuta nel serbatoio b/3 - Indicazioni manometri metallici M1, M2, M3 M1 Pk,aria = Pk,acqua → Pk,acqua = ξk γ = (Hk – 4a) γ = 0,54 bar M2 P2 = ξ2 γ = (Hk – a) γ = 1,13 bar M3 P3 = ξ3 γ = (Vc2/2g – 0,3a) γ = -0,04 bar

  5. Dati - Diametro condotta D = 0,2 m ξ3 - Diametro tronco venturimetro d=0,5D ξk - Proiezione orizzontale condotta b=20 m Hk - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m ξ2 c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite - Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI - Posizione del p.c.i. dell’acqua contenuta nel serbatoio b/3 - Indicazioni manometri metallici M1, M2, M3 - Spinta dell’aria sulla calotta di copertura ABC Equazione globale dell’equilibrio statico delle forze agenti sul volume W G + Π0 + Π1 = 0 → Π0 + Π1 = 0 w S = - Π0 → S = Π1 |Π1 | = Pk·AAC = ξk·γ·AAC = M1 AAC Π1

  6. Dati - Diametro condotta D = 0,2 m ξ3 - Diametro tronco venturimetro d=0,5D ξk - Proiezione orizzontale condotta b=20 m Hk - Raggio calotta semisferica ABC a=2 m - Manometro differenziale Δ=0.035 m ξ2 c - γ = 9806 N/m3; γm= 133024 N/m3 k Incognite - Calcolare la portata convogliata Q ESERCITAZIONE - BERNOULLI - Posizione del p.c.i. dell’acqua contenuta nel serbatoio b/3 - Indicazioni manometri metallici M1, M2, M3 - Spinta dell’aria sulla calotta di copertura ABC - Spinta idrostatica sul fondello EFG Equazione globale dell’equilibrio statico delle forze agenti sul volume W G + Π0 + Π1 = 0 Π1 Π0 S = Π0 → S = -G - Π1 G |Π1 | = P2·AAC = ξ2·γ·AAC = M2 AAC ; |G| = γ·W
